sensor TOYOTA C-HR 2017 Brugsanvisning (in Danish)

4094-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HR

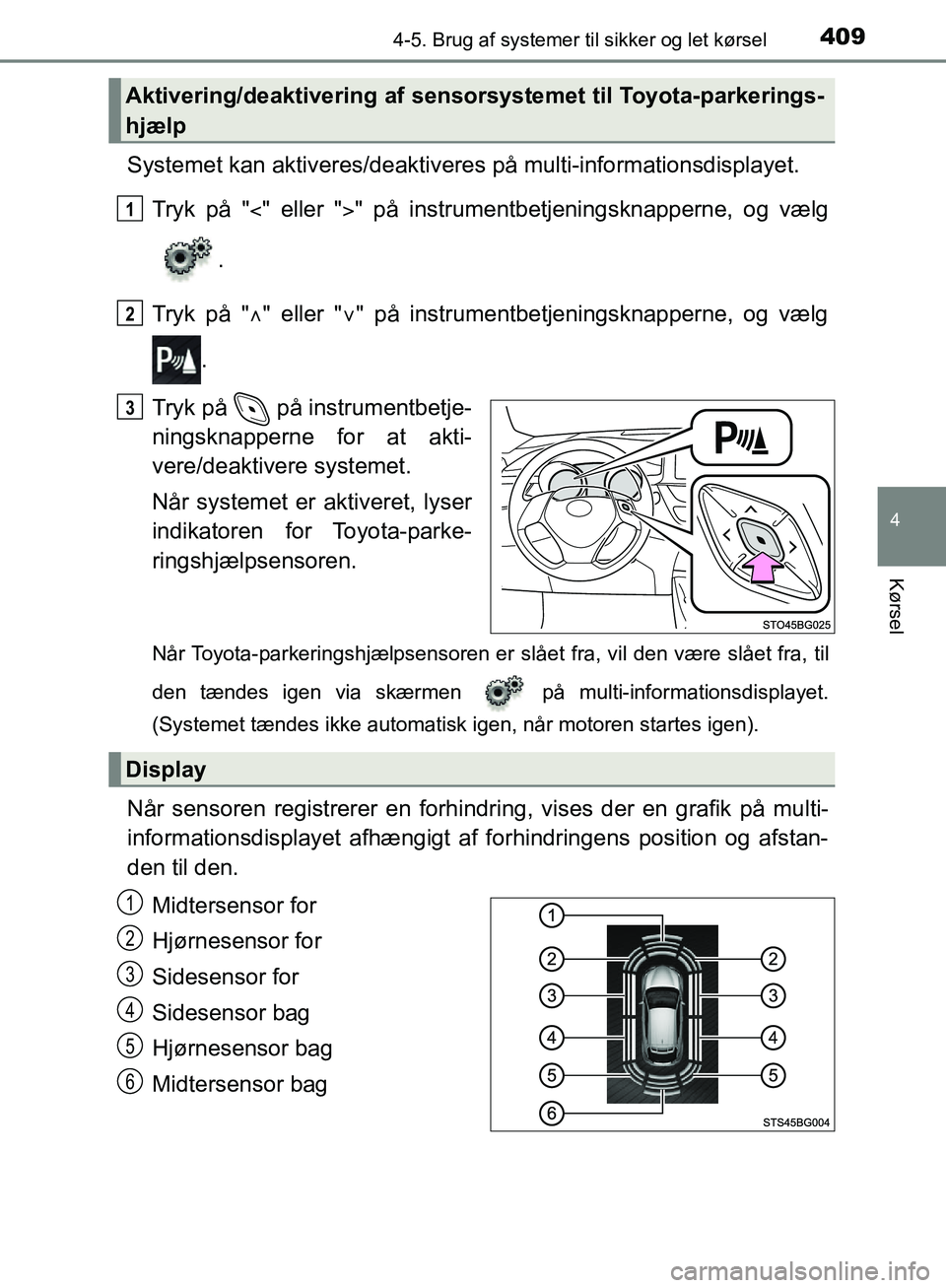

Systemet kan aktiveres/deaktivere s på multi-informationsdisplayet.
Tryk på " " eller "" på instrumentbetjeningsknapperne, og vælg
.
Tryk på " " eller " " på instrumentbetjeningsknapperne, og vælg
.
Tryk på på instrumentbetje-
ningsknapperne for at akti-
vere/deaktivere systemet.
Når systemet er aktiveret, lyser
indikatoren for Toyota-parke-
ringshjælpsensoren.
Når Toyota-parkeringshjælpsensoren er sl ået fra, vil den være slået fra, til
den tændes igen via skærmen på multi-informationsdisplayet.
(Systemet tændes ikke automatisk igen, når motoren startes igen).
Når sensoren registrerer en forhindring, vises der en grafik på multi-
informationsdisplayet afhængigt af forhindringens position og afstan-
den til den. Midtersensor for
Hjørnesensor for
Sidesensor for
Sidesensor bag
Hjørnesensor bag
Midtersensor bag
Aktivering/deaktivering af sensorsystemet til Toyota-parkerings-
hjælp
1
2
3
Display
1
2
3
4
5
6
OM10528DK.book Page 409 Tuesday, December 6, 2016 12:29 PM

4104-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HR
Når en sensor registrerer en forhindring, vises retning og omtrentlig
afstand til forhindringen, og summeren lyder.
Summerens lydstyrke og timing kan ændres. ( S. 776)
nHjørnesensorer
Visning af afstand samt summer
Omtrentlig afstand til
forhindringMulti-informations- displaySummer
50 til 37,5 cm Mellem
37,5 til 25 cm Hurtigt
Mindre end 25 cm Kontinuerlig
OM10528DK.book Page 410 Tuesday, December 6, 2016 12:29 PM

4114-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HRn

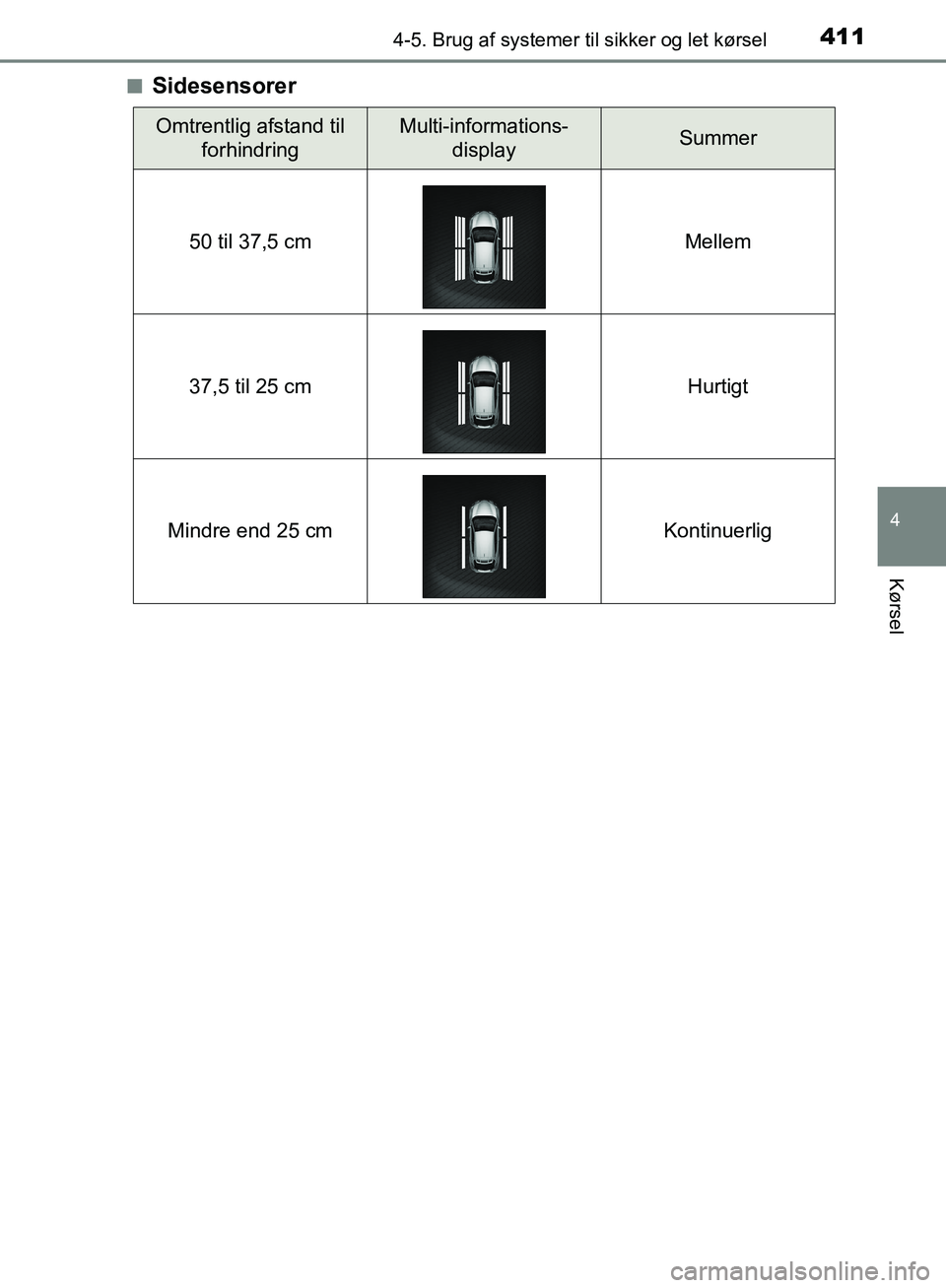

Sidesensorer
Omtrentlig afstand til
forhindringMulti-informations- displaySummer
50 til 37,5 cm Mellem
37,5 til 25 cm Hurtigt
Mindre end 25 cm Kontinuerlig
OM10528DK.book Page 411 Tuesday, December 6, 2016 12:29 PM

4124-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HRn

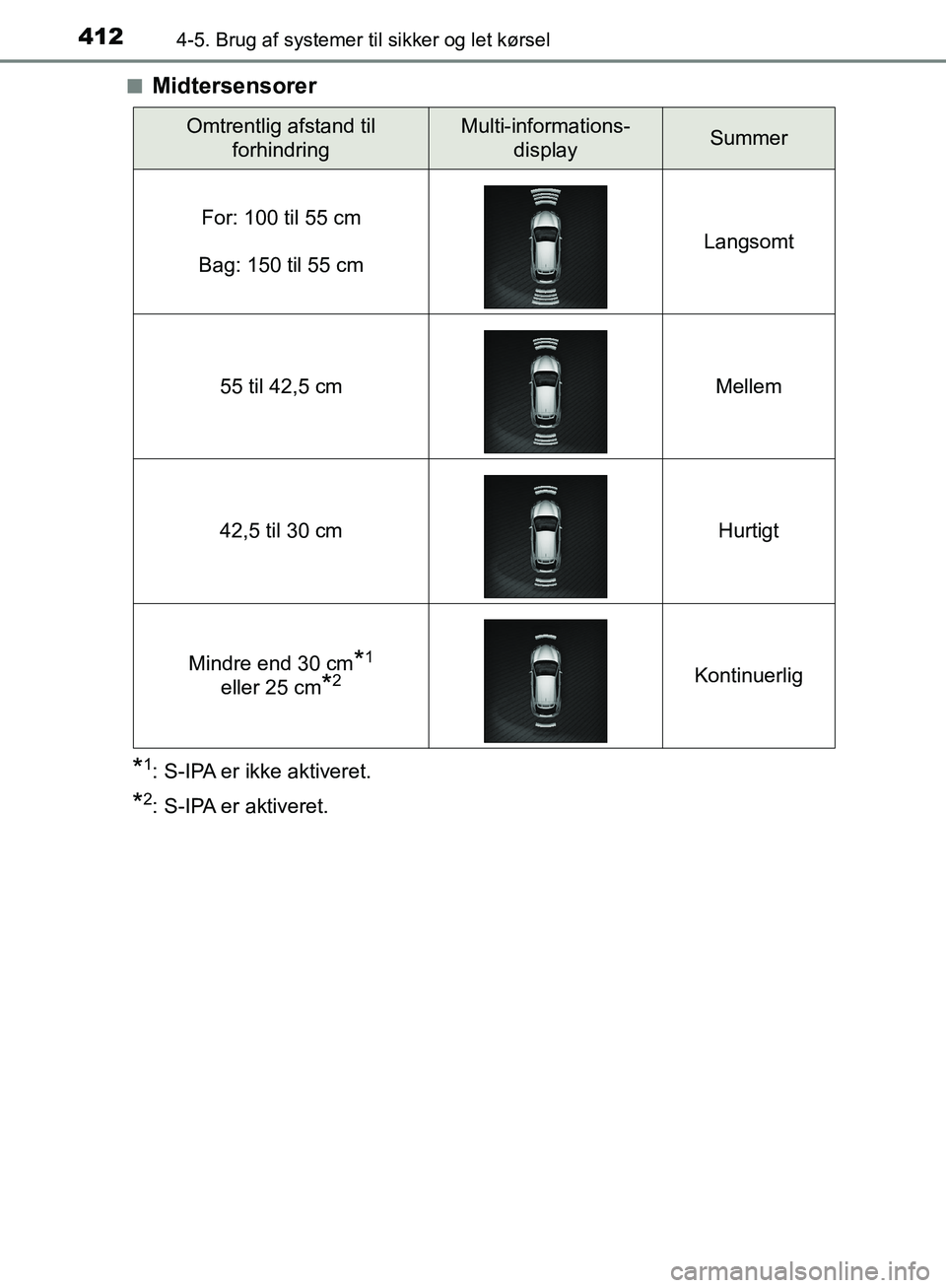

Midtersensorer
*1: S-IPA er ikke aktiveret.
*2: S-IPA er aktiveret.
Omtrentlig afstand til
forhindringMulti-informations- displaySummer
For: 100 til 55 cm
Bag: 150 til 55 cm Langsomt
55 til 42,5 cm Mellem
42,5 til 30 cm Hurtigt
Mindre end 30 cm
*1
eller 25 cm
*2 Kontinuerlig
OM10528DK.book Page 412 Tuesday, December 6, 2016 12:29 PM

4134-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HR

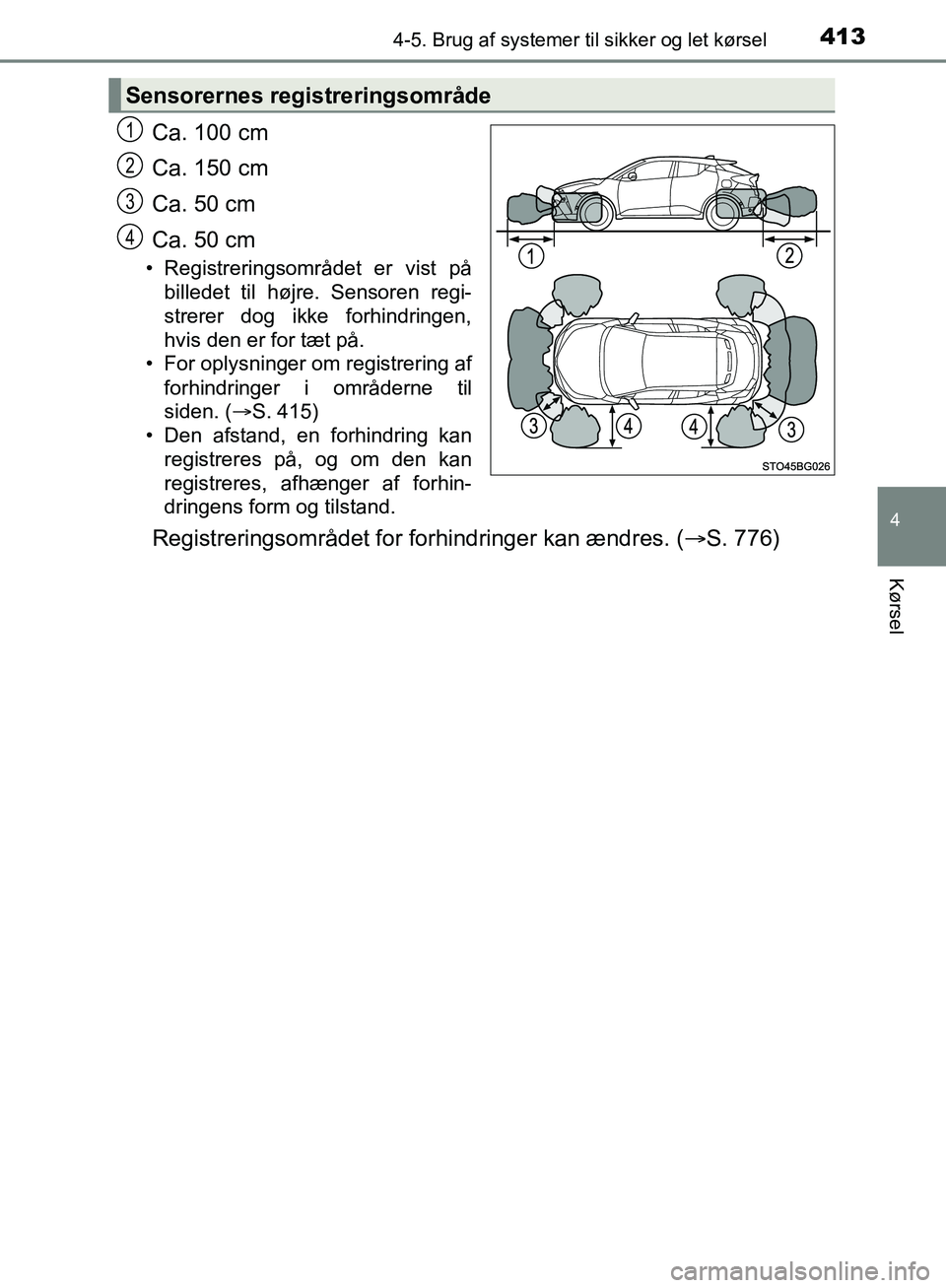

Ca. 100 cm
Ca. 150 cm
Ca. 50 cm
Ca. 50 cm
• Registreringsområdet er vist på
billedet til højre. Sensoren regi-
strerer dog ikke forhindringen,
hvis den er for tæt på.
• For oplysninger om registrering af
forhindringer i områderne til
siden. ( S. 415)
• Den afstand, en forhindring kan
registreres på, og om den kan
registreres, afhænger af forhin-
dringens form og tilstand.
Registreringsområdet for forhindringer kan ændres. ( S. 776)
Sensorernes registreringsområde
1
2
3
4
OM10528DK.book Page 413 Tuesday, December 6, 2016 12:29 PM

4144-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HR

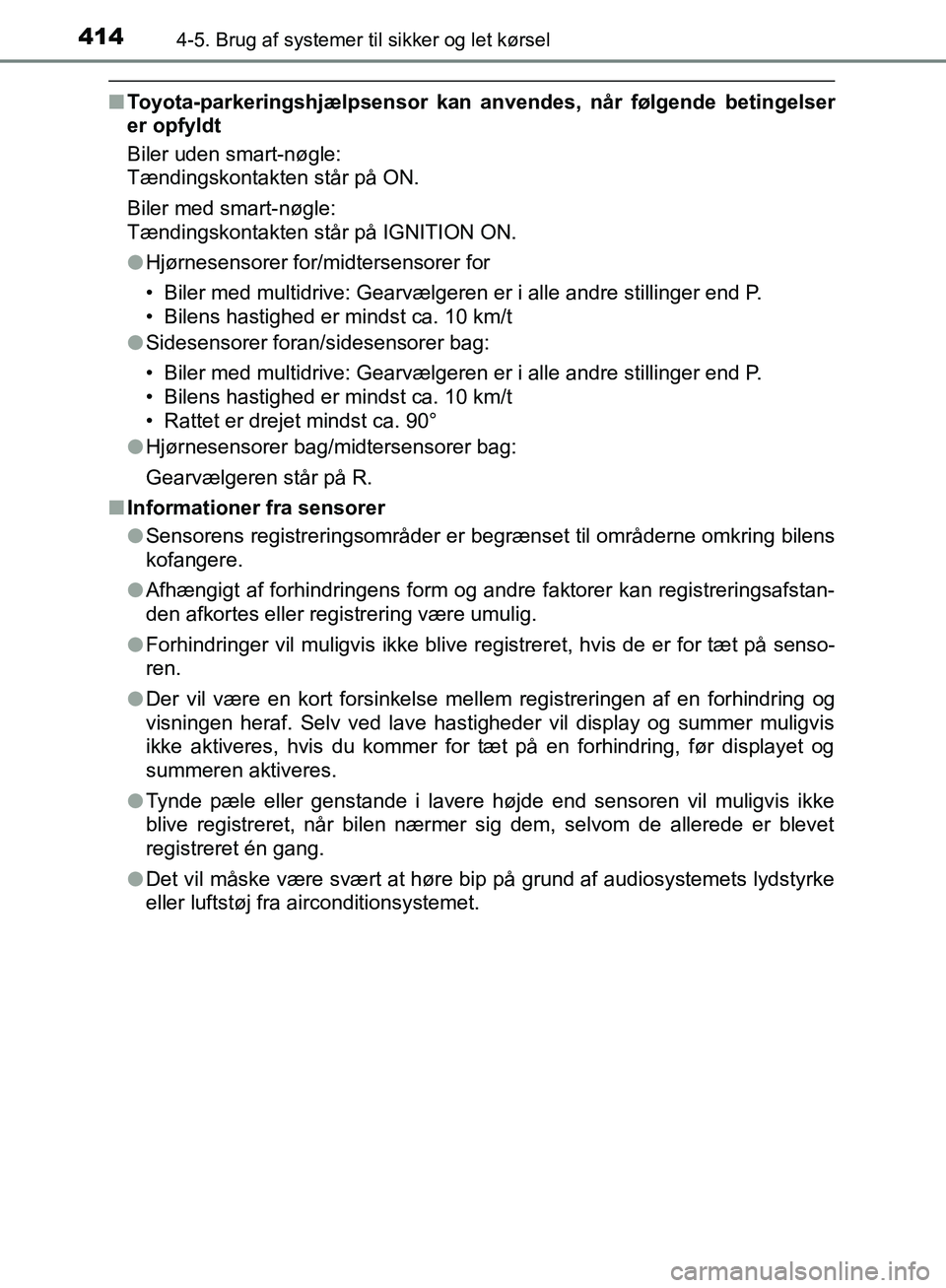

nToyota-parkeringshjælpsensor kan an vendes, når følgende betingelser
er opfyldt
Biler uden smart-nøgle:
Tændingskontakten står på ON.
Biler med smart-nøgle:
Tændingskontakten står på IGNITION ON.
l Hjørnesensorer for/midtersensorer for
• Biler med multidrive: Gearvælgeren er i alle andre stillinger end P.
• Bilens hastighed er mindst ca. 10 km/t
l Sidesensorer foran/sidesensorer bag:
• Biler med multidrive: Gearvælgeren er i alle andre stillinger end P.
• Bilens hastighed er mindst ca. 10 km/t
• Rattet er drejet mindst ca. 90°
l Hjørnesensorer bag/midtersensorer bag:
Gearvælgeren står på R.
n Informationer fra sensorer
lSensorens registreringsområder er begrænset til områderne omkring bilens
kofangere.
l Afhængigt af forhindringens form og andre faktorer kan registreringsafstan-
den afkortes eller registrering være umulig.
l Forhindringer vil muligvis ikke blive registreret, hvis de er for tæt på senso-
ren.
l Der vil være en kort forsinkelse mellem registreringen af en forhindring og
visningen heraf. Selv ved lave hastigheder vil display og summer muligvis
ikke aktiveres, hvis du kommer for tæt på en forhindring, før displayet og
summeren aktiveres.
l Tynde pæle eller genstande i lavere højde end sensoren vil muligvis ikke
blive registreret, når bilen nærmer sig dem, selvom de allerede er\
blevet
registreret én gang.
l Det vil måske være svært at høre bip på grund af audiosystemets lydstyrke
eller luftstøj fra airconditionsystemet.
OM10528DK.book Page 414 Tuesday, December 6, 2016 12:29 PM

4154-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HRn

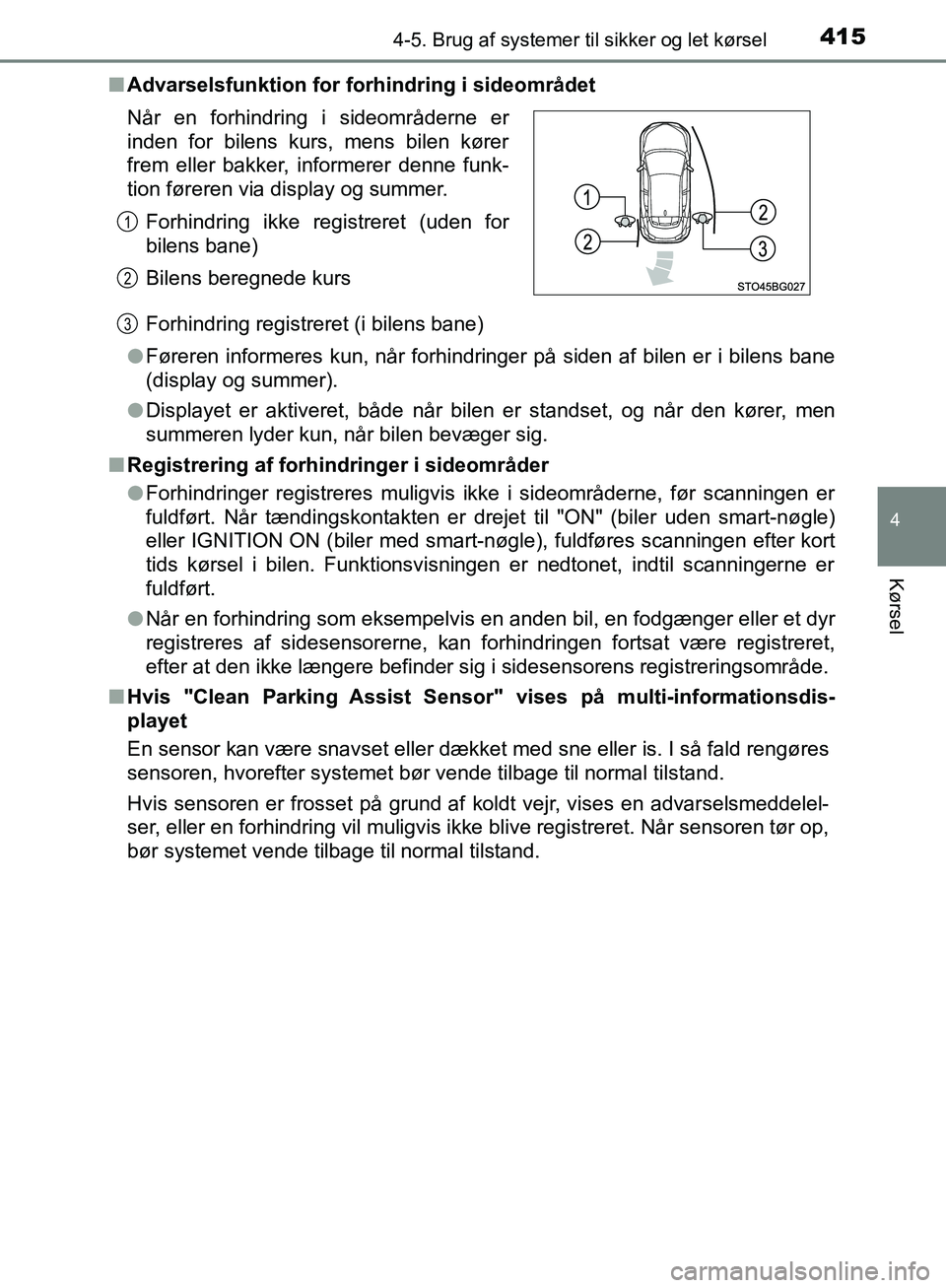

Advarselsfunktion for forh indring i sideområdet
Forhindring registreret (i bilens bane)
l Føreren informeres kun, når forhindri nger på siden af bilen er i bilens bane
(display og summer).
l Displayet er aktiveret, både når bilen er standset, og når den \
kører, men
summeren lyder kun, når bilen bevæger sig.
n Registrering af forhindringer i sideområder
lForhindringer registreres muligvis ikke i sideområderne, før scanningen er
fuldført. Når tændingskontakten er drejet til "ON" (biler uden smart-nøgle)
eller IGNITION ON (biler med smart-nøgle), fuldføres scanningen efter kort
tids kørsel i bilen. Funktionsvisningen er nedtonet, indtil scanningerne er
fuldført.
l Når en forhindring som eksempelvis en anden bil, en fodgænger eller et dyr
registreres af sidesensorerne, kan forhindringen fortsat være registreret,
efter at den ikke længere befinder sig i sidesensorens registreringsområde.
n Hvis "Clean Parking Assist Sensor" vises på multi-informationsdis-
playet
En sensor kan være snavset eller dækket med sne eller is. I så fald rengøres
sensoren, hvorefter systemet bør vende tilbage til normal tilstand.
Hvis sensoren er frosset på grund af koldt vejr, vises en advarselsmeddelel-
ser, eller en forhindring vil muligvis ikke blive registreret. Når sensoren tør op,
bør systemet vende tilbage til normal tilstand. Når en forhindring i sideområderne er
inden for bilens kurs, mens bilen kører
frem eller bakker, informerer denne funk-
tion føreren via display og summer.
Forhindring ikke registreret (uden for
bilens bane)
Bilens beregnede kurs
1
2
3
OM10528DK.book Page 415 Tuesday, December 6, 2016 12:29 PM

4164-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HRn

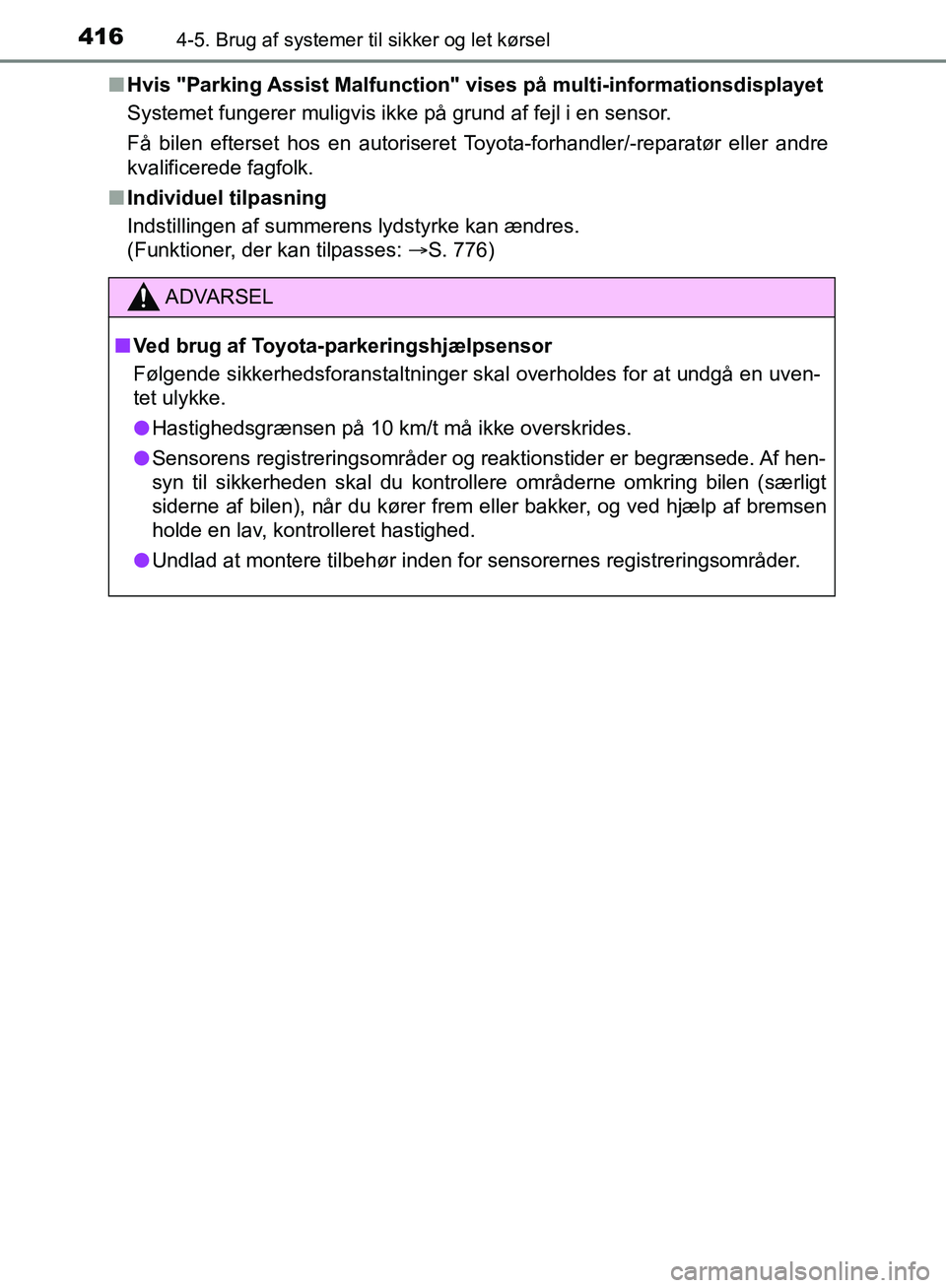

Hvis "Parking Assist Malfunction" vises på multi-informationsdisplayet
Systemet fungerer muligvis ikke på grund af fejl i en sensor.
Få bilen efterset hos en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
n Individuel tilpasning
Indstillingen af summerens lydstyrke kan ændres.
(Funktioner, der kan tilpasses: S. 776)
ADVARSEL
n Ved brug af Toyota-parkeringshjælpsensor
Følgende sikkerhedsforanstaltninger skal overholdes for at undgå en uven-
tet ulykke.
l Hastighedsgrænsen på 10 km/t må ikke overskrides.
l Sensorens registreringsområder og reaktionstider er begrænsede. Af hen-
syn til sikkerheden skal du kontroller e områderne omkring bilen (særligt
siderne af bilen), når du kører frem eller bakker, og ved hjælp af bremsen
holde en lav, kontrolleret hastighed.
l Undlad at montere tilbehør inden fo r sensorernes registreringsområder.
OM10528DK.book Page 416 Tuesday, December 6, 2016 12:29 PM

4174-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM10528DK_C-HR

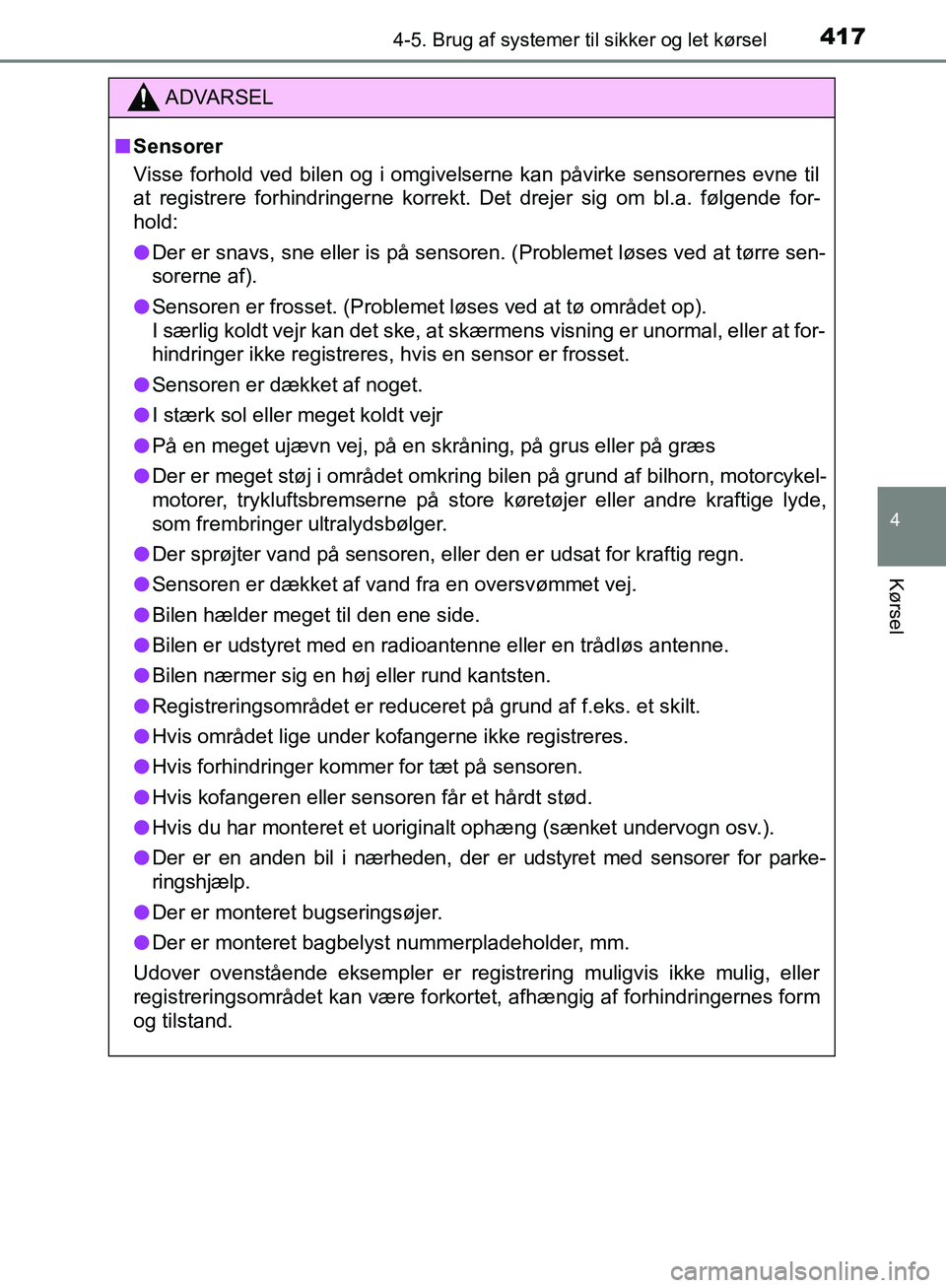

ADVARSEL
n Sensorer
Visse forhold ved bilen og i omgivelserne kan påvirke sensorernes evne til
at registrere forhindringerne korrekt. Det drejer sig om bl.a. følgende for-
hold:
l Der er snavs, sne eller is på sensoren. (Problemet løses ved at tørre sen-
sorerne af).
l Sensoren er frosset. (Problemet løses ved at tø området op).
I særlig koldt vejr kan det ske, at skærmens visning er unormal, eller at for-
hindringer ikke registreres, hvis en sensor er frosset.
l Sensoren er dækket af noget.
l I stærk sol eller meget koldt vejr
l På en meget ujævn vej, på en skråning, på grus eller på græs
l Der er meget støj i området omkring bilen på grund af bilhorn, motorcykel-
motorer, trykluftsbremserne på store køretøjer eller andre kraftige lyde,
som frembringer ultralydsbølger.
l Der sprøjter vand på sensoren, eller den er udsat for kraftig regn.
l Sensoren er dækket af vand fra en oversvømmet vej.
l Bilen hælder meget til den ene side.
l Bilen er udstyret med en radioantenne eller en trådløs antenne.
l Bilen nærmer sig en høj eller rund kantsten.
l Registreringsområdet er reduceret på grund af f.eks. et skilt.
l Hvis området lige under kofangerne ikke registreres.
l Hvis forhindringer kommer for tæt på sensoren.
l Hvis kofangeren eller sensoren får et hårdt stød.
l Hvis du har monteret et uoriginalt ophæng (sænket undervogn osv.).
l Der er en anden bil i nærheden, der er udstyret med sensorer for parke-
ringshjælp.
l Der er monteret bugseringsøjer.
l Der er monteret bagbelyst nummerpladeholder, mm.
Udover ovenstående eksempler er registrering muligvis ikke mulig, eller
registreringsområdet kan være forkortet, afhængig af forhindringernes form
og tilstand.
OM10528DK.book Page 417 Tuesday, December 6, 2016 12:29 PM

4184-5. Brug af systemer til sikker og let kørsel
OM10528DK_C-HR

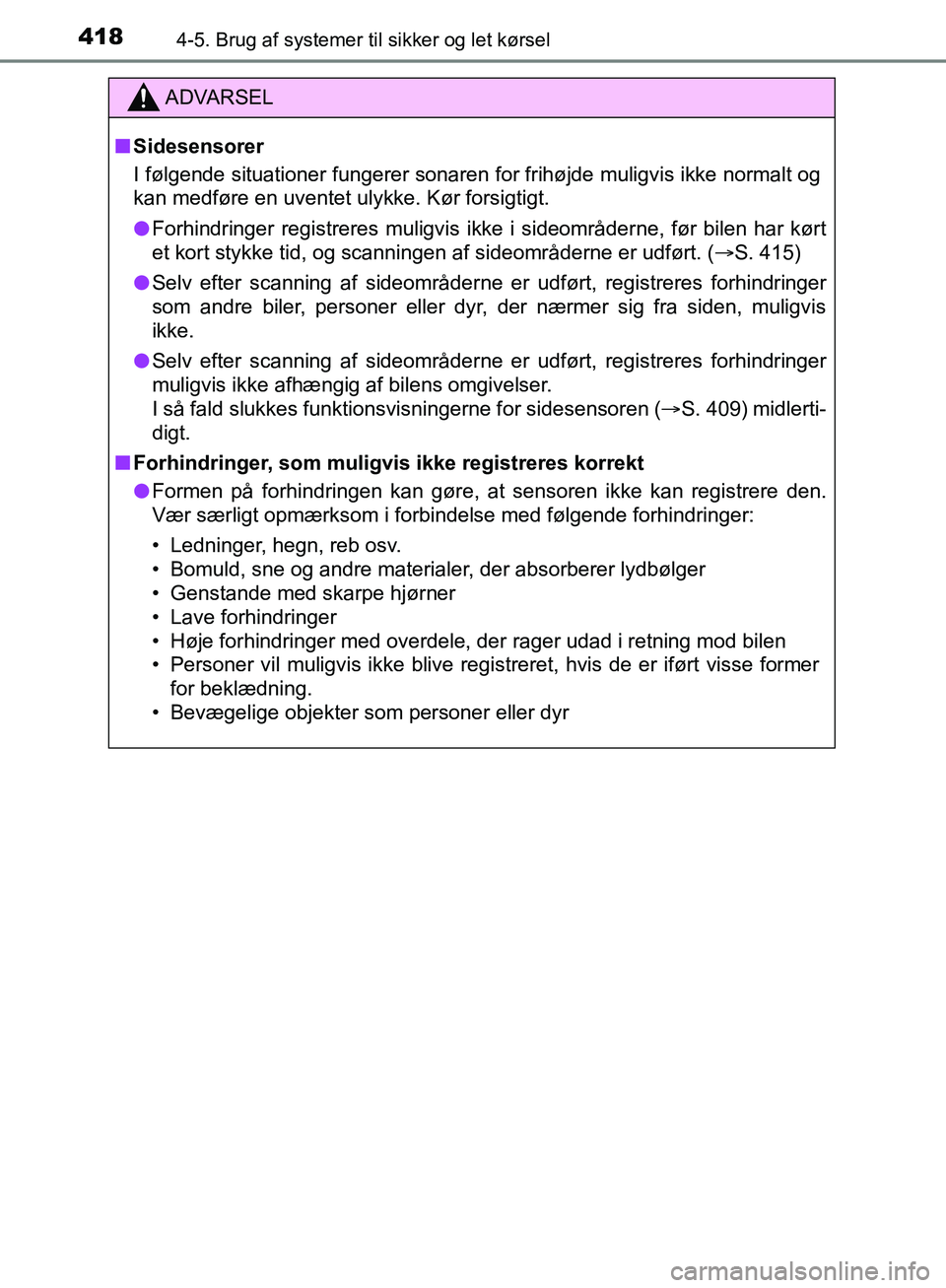

ADVARSEL
n Sidesensorer
I følgende situationer fungerer sonaren for frihøjde muligvis ikke normalt og
kan medføre en uventet ulykke. Kør forsigtigt.
l Forhindringer registreres muligvis ikke i sideområderne, før bilen har kørt
et kort stykke tid, og scanningen af sideområderne er udført. ( S. 415)
l Selv efter scanning af sideområderne er udført, registreres forhindringer
som andre biler, personer eller dyr, der nærmer sig fra siden, muligvis
ikke.
l Selv efter scanning af sideområderne er udført, registreres forhindringer
muligvis ikke afhængig af bilens omgivelser.
I så fald slukkes funktionsvisningerne for sidesensoren ( S. 409) midlerti-
digt.
n Forhindringer, som muligvi s ikke registreres korrekt
l Formen på forhindringen kan gøre, at sensoren ikke kan registrere den.
Vær særligt opmærksom i forbindelse med følgende forhindringer:
• Ledninger, hegn, reb osv.
• Bomuld, sne og andre materialer, der absorberer lydbølger
• Genstande med skarpe hjørner
• Lave forhindringer
• Høje forhindringer med overdele, der rager udad i retning mod bilen
• Personer vil muligvis ikke blive registreret, hvis de er iført visse former
for beklædning.
• Bevægelige objekter som personer eller dyr
OM10528DK.book Page 418 Tuesday, December 6, 2016 12:29 PM
