1914-1. Innan du börjar köra
4
Körning
OM10528SE■

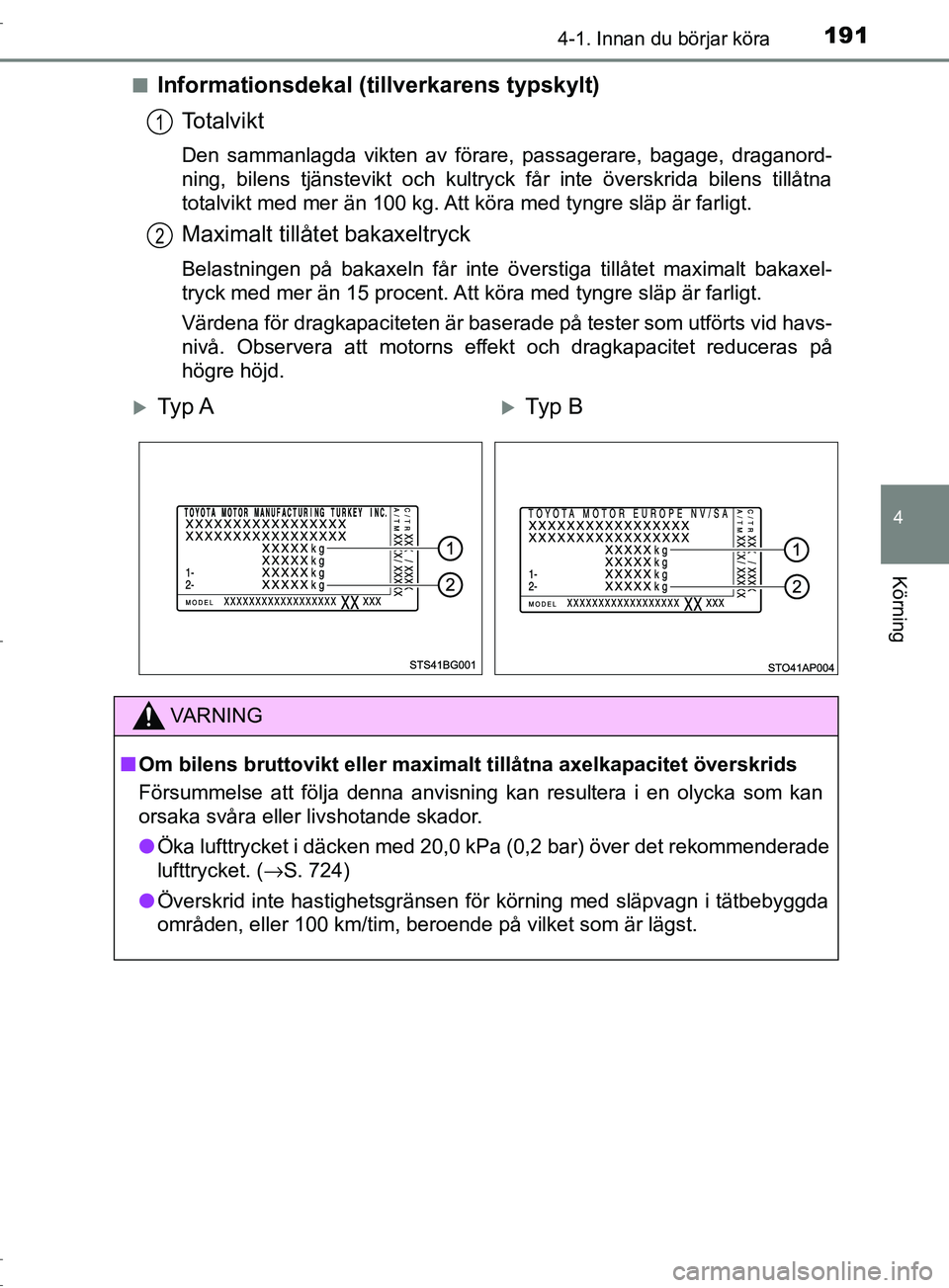

Informationsdekal (tillverkarens typskylt)
Totalvikt
Den sammanlagda vikten av förare, passagerare, bagage, draganord-
ning, bilens tjänstevikt och kultryck får inte överskrida bilens tillåtna
totalvikt med mer än 100 kg. Att köra med tyngre släp är farligt.
Maximalt tillåtet bakaxeltryck
Belastningen på bakaxeln får inte överstiga tillåtet maximalt bakaxel-
tryck med mer än 15 procent. Att köra med tyngre släp är farligt.
Värdena för dragkapaciteten är baserade på tester som utförts vid havs-
nivå. Observera att motorns effekt och dragkapacitet reduceras på
högre höjd.
1
2
Ty p ATy p B
VARNING
■ Om bilens bruttovikt eller maximalt tillåtna axelkapacitet överskrids
Försummelse att följa denna anvisning kan resultera i en olycka som kan
orsaka svåra eller livshotande skador.
● Öka lufttrycket i däcken med 20,0 kP a (0,2 bar) över det rekommenderade
lufttrycket. ( →S. 724)
● Överskrid inte hastighetsgränsen för körning med släpvagn i tätbebyggda
områden, eller 100 km/tim, beroende på vilket som är lägst.
OM10528SE.book Page 191 Monday, November 28, 2016 2:32 PM

1924-1. Innan du börjar köra
OM10528SE
519 mm
519 mm
894 mm
559 mm
379 mm
387 mm
*1
395 mm*2
43,6 mm
*1: Modeller med Stop & Start-systemeller utan bakrutetorkare
*2: Modeller utan Stop & Start-systemmed med bakrutetorkare
Fästpunkter för draganordning/fäste och dragkula
1
2
3
4
5
6
7
OM10528SE.book Page 192 Monday, November 28, 2016 2:32 PM

1934-1. Innan du börjar köra
4
Körning
OM10528SE

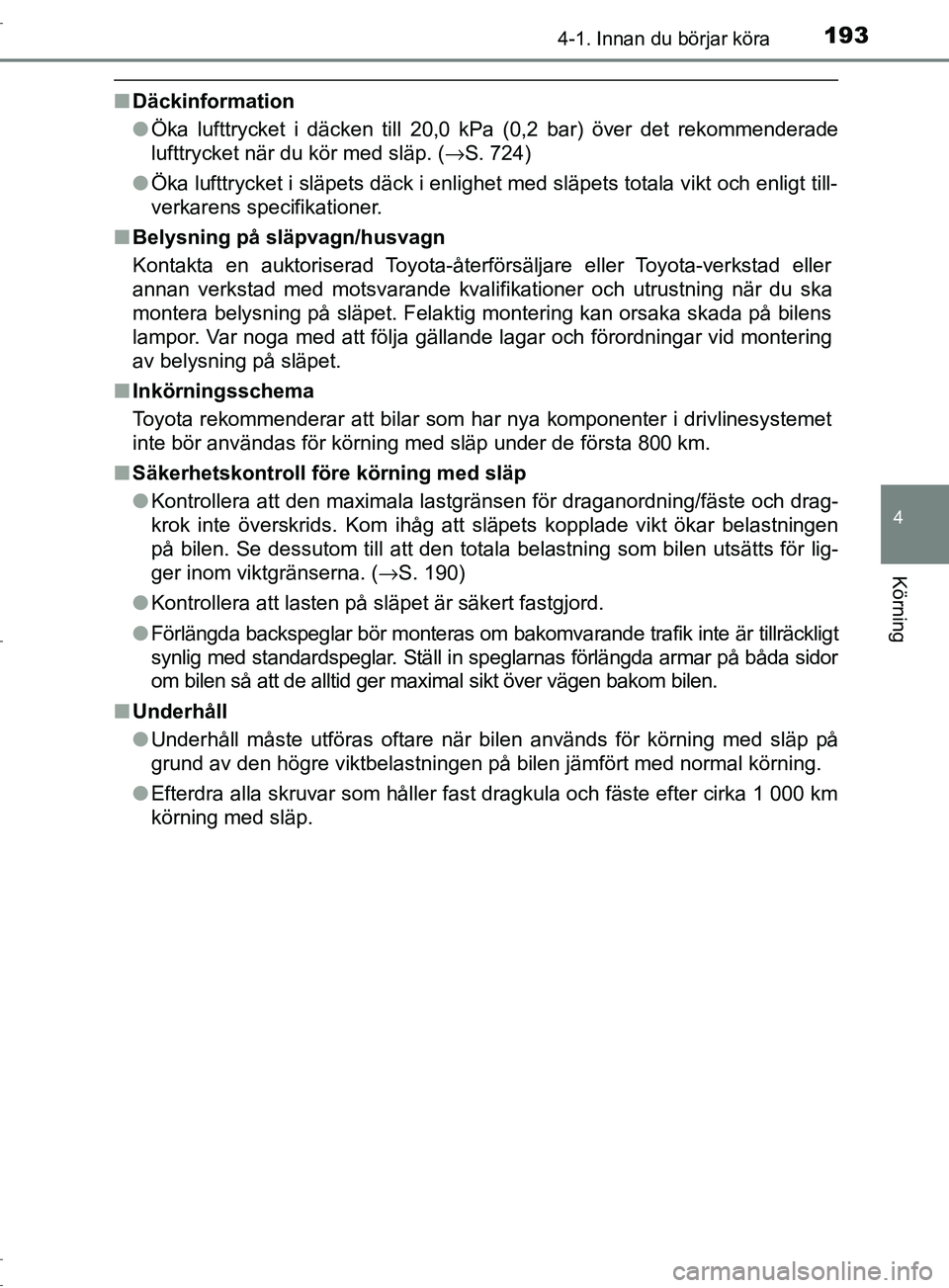

■Däckinformation
●Öka lufttrycket i däcken till 20,0 kPa (0,2 bar) över det rekommenderade
lufttrycket när du kör med släp. ( →S. 724)
● Öka lufttrycket i släpets däck i enlighet med släpets totala vikt och enligt till-
verkarens specifikationer.
■ Belysning på släpvagn/husvagn
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning när du ska
montera belysning på släpet. Felaktig montering kan orsaka skada på bilens
lampor. Var noga med att följa gällande lagar och förordningar vid montering
av belysning på släpet.
■ Inkörningsschema
Toyota rekommenderar att bilar som har nya komponenter i drivlinesystemet
inte bör användas för körning med släp under de första 800 km.
■ Säkerhetskontroll före körning med släp
●Kontrollera att den maximala lastgränsen för draganordning/fäste och drag-
krok inte överskrids. Kom ihåg att släpets kopplade vikt ökar belastningen
på bilen. Se dessutom till att den totala belastning som bilen utsätts för lig-
ger inom viktgränserna. ( →S. 190)
● Kontrollera att lasten på släpet är säkert fastgjord.
● Förlängda backspeglar bör monteras om bakomvarande trafik inte är tillräckligt
synlig med standardspeglar. Ställ in speglarnas förlängda armar på båda sidor
om bilen så att de alltid ger maximal sikt över vägen bakom bilen.
■ Underhåll
●Underhåll måste utföras oftare när bilen används för körning med släp på
grund av den högre viktbelastningen på bilen jämfört med normal körning.
● Efterdra alla skruvar som håller fast dragkula och fäste efter cirka 1 000 km
körning med släp.
OM10528SE.book Page 193 Monday, November 28, 2016 2:32 PM

1944-1. Innan du börjar köra
OM10528SE■
Om släpet börjar kränga
En eller flera faktorer (tvärvindar, passerande fordon, dåliga vägar etc.) kan ha
negativ inverkan på hanteringen av din bil och släpet och orsaka instabilitet.
●Om släpet kränger:
• Håll hårt i ratten. Styr rakt fram.
Försök inte att kontrollera svaj i släpet genom att vrida ratten.
• Börja omedelbart lätta på gaspedalen mycket långsamt för att sakta farten. Öka inte farten. Använd inte bromsarna.
Om du inte gör någon extrem korrigering med styrning eller bromsar bör bil
och släp stabiliseras (om funktionen är aktiverad kan Trailer Sway Control
bidra till att stabilisera bil och släp.).
● När släpet slutar kränga:
• Stanna på en säker plats. Se till att alla åkande lämnar bilen.
• Kontrollera däcken på bilen och släpet.
• Kontrollera lasten på släpvagnen.
Se till att lasten inte har rubbats.
Se till att belastningen på dragkroken är lämplig, om möjlig\
t.
• Kontrollera lasten i bilen. Se till att bilen inte är överlastad när de åkande har satt sig i bilen.
Om du inte hittar något problem så är hastigheten när släpet började kränga
över gränsen för din kombination bil–släp. Kör med lägre fart för att undvika
instabilitet. Krängning i ett släp har en tendens att öka med hastigheten.
OBSERVERA
■Om den bakre stötfångaren är förstärkt med aluminium
Se till att stålfästet inte kommer i direkt kontakt med området.
När stål och aluminium kommer i kontakt uppstår en reaktion som liknar
korrosion, vilket försvagar området i fråga och kan leda till skador. Rost-
skyddsbehandla de delar som kommer i kontakt med varandra vid monte-
ring av ett stålfäste.
OM10528SE.book Page 194 Monday, November 28, 2016 2:32 PM

1954-1. Innan du börjar köra
4
Körning
OM10528SE

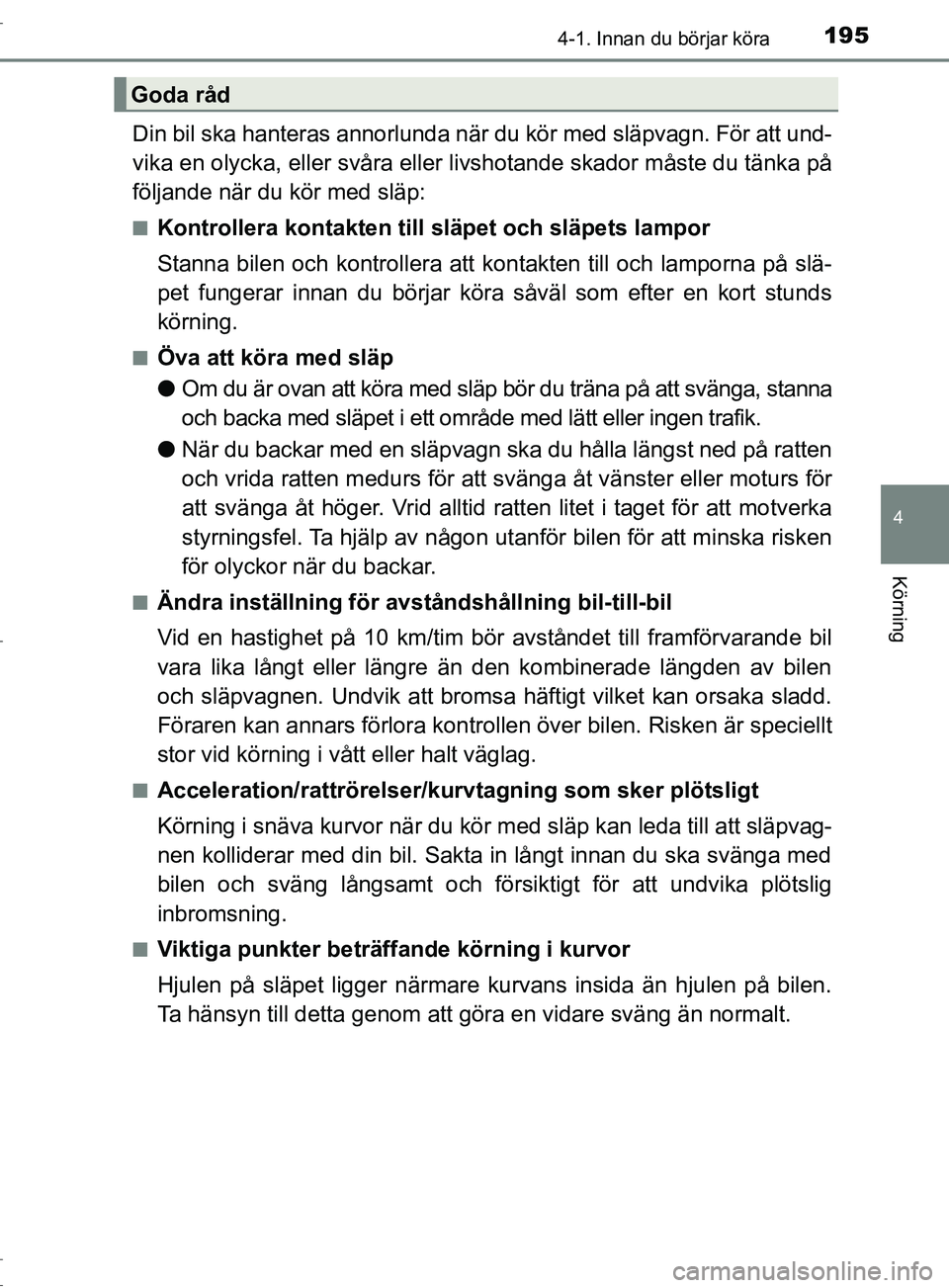

Din bil ska hanteras annorlunda när du kör med släpvagn. För att und-
vika en olycka, eller svåra eller livshotande skador måste du tänka på
följande när du kör med släp:
■Kontrollera kontakten till släpet och släpets lampor
Stanna bilen och kontrollera att kontakten till och lamporna på slä-
pet fungerar innan du börjar köra såväl som efter en kort stunds
körning.
■Öva att köra med släp
● Om du är ovan att köra med släp bör du träna på att svänga, stanna
och backa med släpet i ett område med lätt eller ingen trafik.
● När du backar med en släpvagn ska du hålla längst ned på ratten
och vrida ratten medurs för att svänga åt vänster eller moturs för
att svänga åt höger. Vrid alltid ratten litet i taget för att motverka
styrningsfel. Ta hjälp av någon utanför bilen för att minska risken
för olyckor när du backar.
■Ändra inställning för avs tåndshållning bil-till-bil
Vid en hastighet på 10 km/tim bör avståndet till framförvarande bil
vara lika långt eller längre än den kombinerade längden av bilen
och släpvagnen. Undvik att bromsa häftigt vilket kan orsaka sladd.
Föraren kan annars förlora kontrollen över bilen. Risken är speciellt
stor vid körning i vått eller halt väglag.
■Acceleration/rattrörelser/kurvtagning som sker plötsligt
Körning i snäva kurvor när du kör med släp kan leda till att släpvag-
nen kolliderar med din bil. Sakta in långt innan du ska svänga med
bilen och sväng långsamt och försiktigt för att undvika plötslig
inbromsning.
■Viktiga punkter beträffande körning i kurvor
Hjulen på släpet ligger närmare kurvans insida än hjulen på bilen.
Ta hänsyn till detta ge nom att göra en vidare sväng än normalt.
Goda råd
OM10528SE.book Page 195 Monday, November 28, 2016 2:32 PM

1964-1. Innan du börjar köra
OM10528SE■

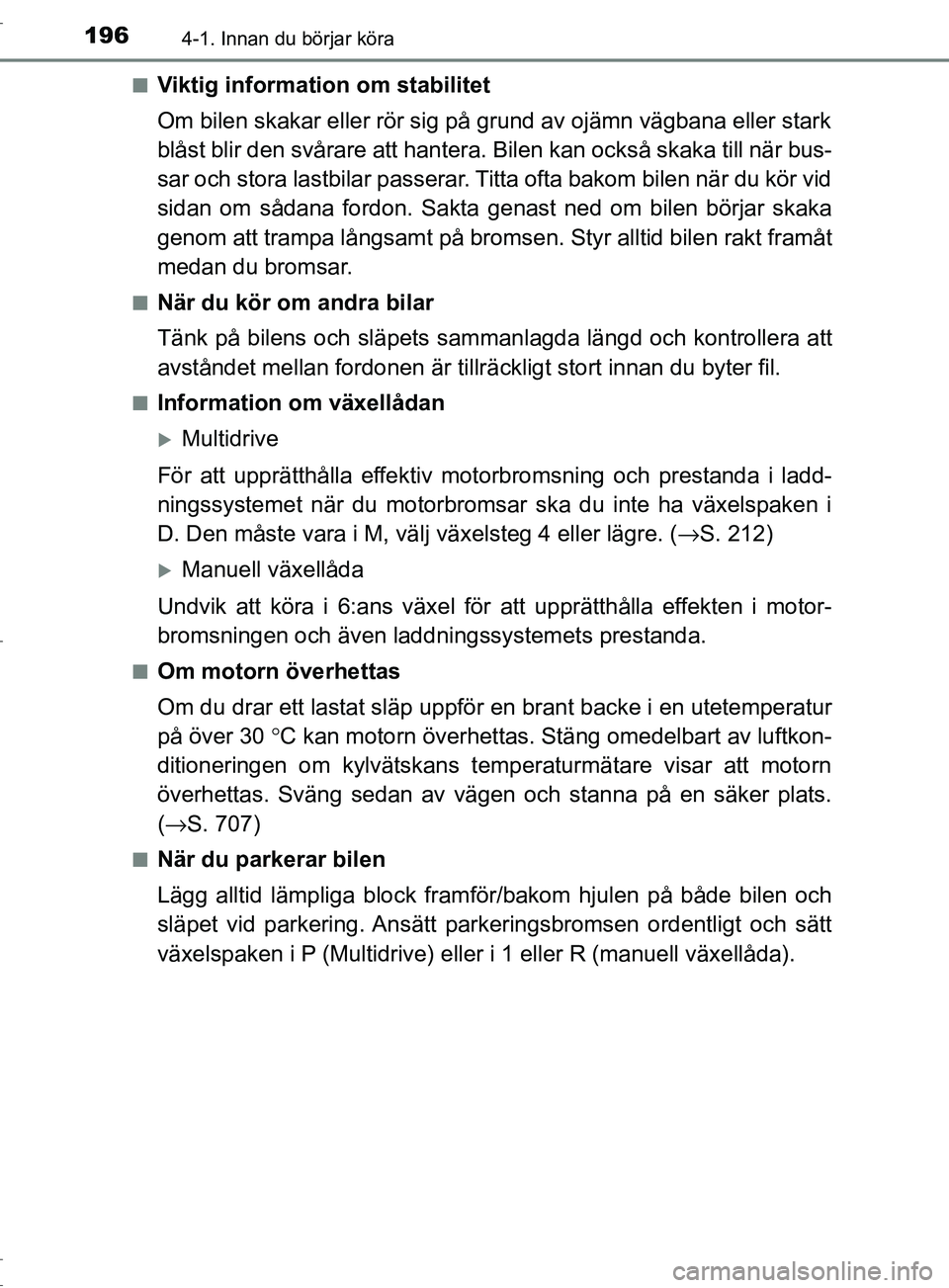

Viktig information om stabilitet
Om bilen skakar eller rör sig på grund av ojämn vägbana eller stark
blåst blir den svårare att hantera.
Bilen kan också skaka till när bus-
sar och stora lastbilar passerar. Titta ofta bakom bilen när du kör vid
sidan om sådana fordon. Sakta genast ned om bilen börjar skaka
genom att trampa långsamt på bromsen. Styr alltid bilen rakt framåt
medan du bromsar.
■När du kör om andra bilar
Tänk på bilens och släpets samman lagda längd och kontrollera att
avståndet mellan fordonen är tillr äckligt stort innan du byter fil.
■Information om växellådan
Multidrive
För att upprätthålla effektiv moto rbromsning och prestanda i ladd-
ningssystemet när du motorbromsar ska du inte ha växelspaken i
D. Den måste vara i M, välj växelsteg 4 eller lägre. ( →S. 212)
Manuell växellåda
Undvik att köra i 6:ans växel för att upprätthålla effekten i motor-
bromsningen och även ladd ningssystemets prestanda.
■Om motorn överhettas
Om du drar ett lastat släp uppför en brant backe i en utetemperatur
på över 30 °C kan motorn överhettas. Stäng omedelbart av luftkon-
ditioneringen om kylvätskans temperaturmätare visar att motorn
överhettas. Sväng sedan av vägen och stanna på en säker plats.
( → S. 707)
■När du parkerar bilen
Lägg alltid lämpliga block framför/bakom hjulen på både bilen och
släpet vid parkering. Ansätt parke ringsbromsen ordentligt och sätt
växelspaken i P (Multidrive) eller i 1 eller R (manuell växellåda).
OM10528SE.book Page 196 Monday, November 28, 2016 2:32 PM

1974-1. Innan du börjar köra
4
Körning
OM10528SE

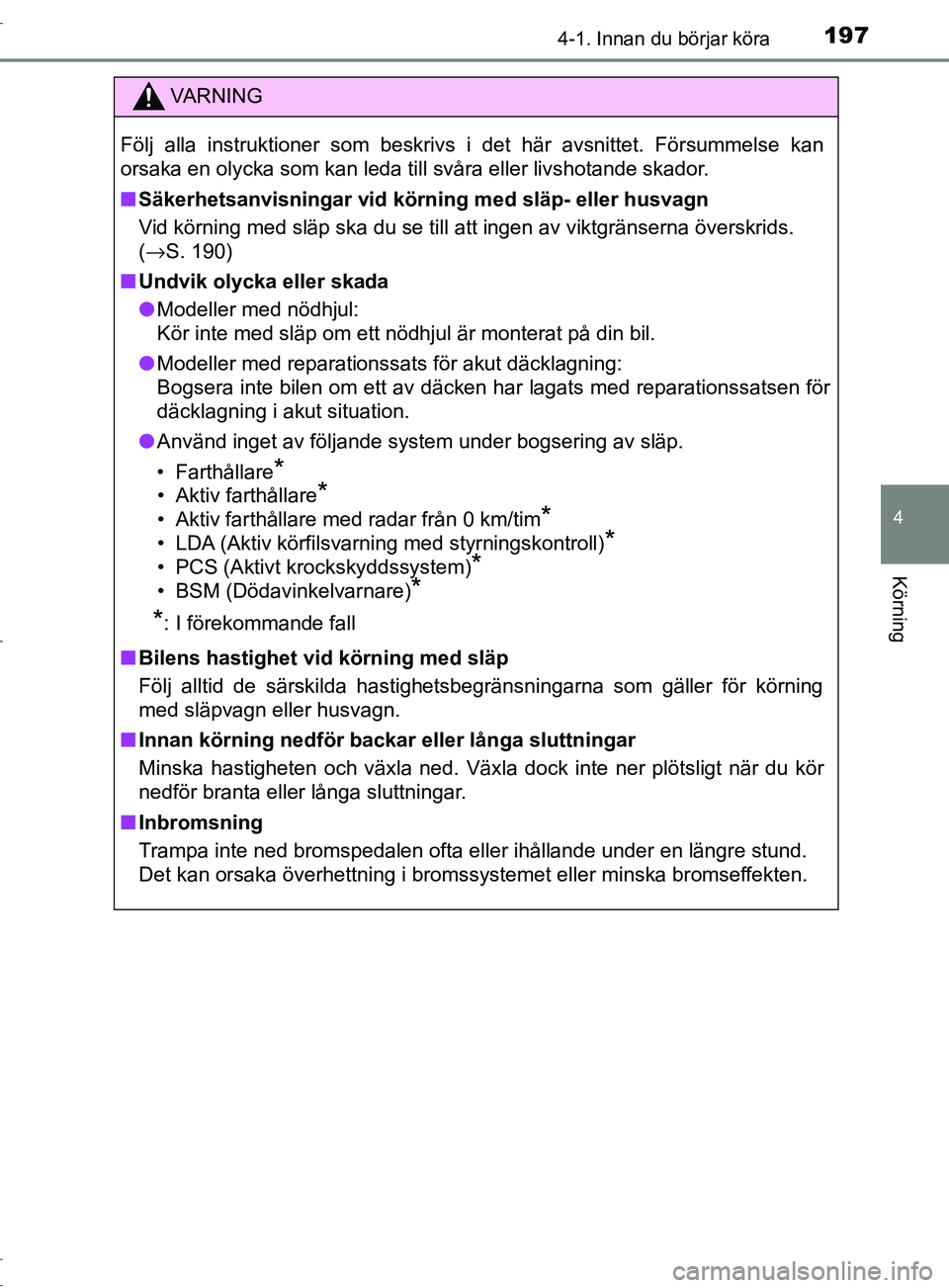

VARNING
Följ alla instruktioner som beskrivs i det här avsnittet. Försu\
mmelse kan
orsaka en olycka som kan leda till svåra eller livshotande skador.
■ Säkerhetsanvisningar vid körn ing med släp- eller husvagn
Vid körning med släp ska du se till att ingen av viktgränserna överskrids.
( →S. 190)
■ Undvik olycka eller skada
● Modeller med nödhjul:
Kör inte med släp om ett nödhjul är monterat på din bil.
● Modeller med reparationssats för akut däcklagning:
Bogsera inte bilen om ett av däcken har lagats med reparationssatsen för
däcklagning i akut situation.
● Använd inget av följande system under bogsering av släp.
• Farthållare
*
• Aktiv farthållare*
• Aktiv farthållare med radar från 0 km/tim*
• LDA (Aktiv körfilsvarning med styrningskontroll)*
• PCS (Aktivt krockskyddssystem)*
• BSM (Dödavinkelvarnare)*
*
: I förekommande fall
■ Bilens hastighet vid körning med släp
Följ alltid de särskilda hastighetsbegränsningarna som gäller för körning
med släpvagn eller husvagn.
■ Innan körning nedför backar eller långa sluttningar
Minska hastigheten och växla ned. Växla dock inte ner plötsligt när du kör
nedför branta eller långa sluttningar.
■ Inbromsning
Trampa inte ned bromspedalen ofta eller ihållande under en längre stund.
Det kan orsaka överhettning i bromssystemet eller minska bromseffekten.
OM10528SE.book Page 197 Monday, November 28, 2016 2:32 PM

1984-1. Innan du börjar köra

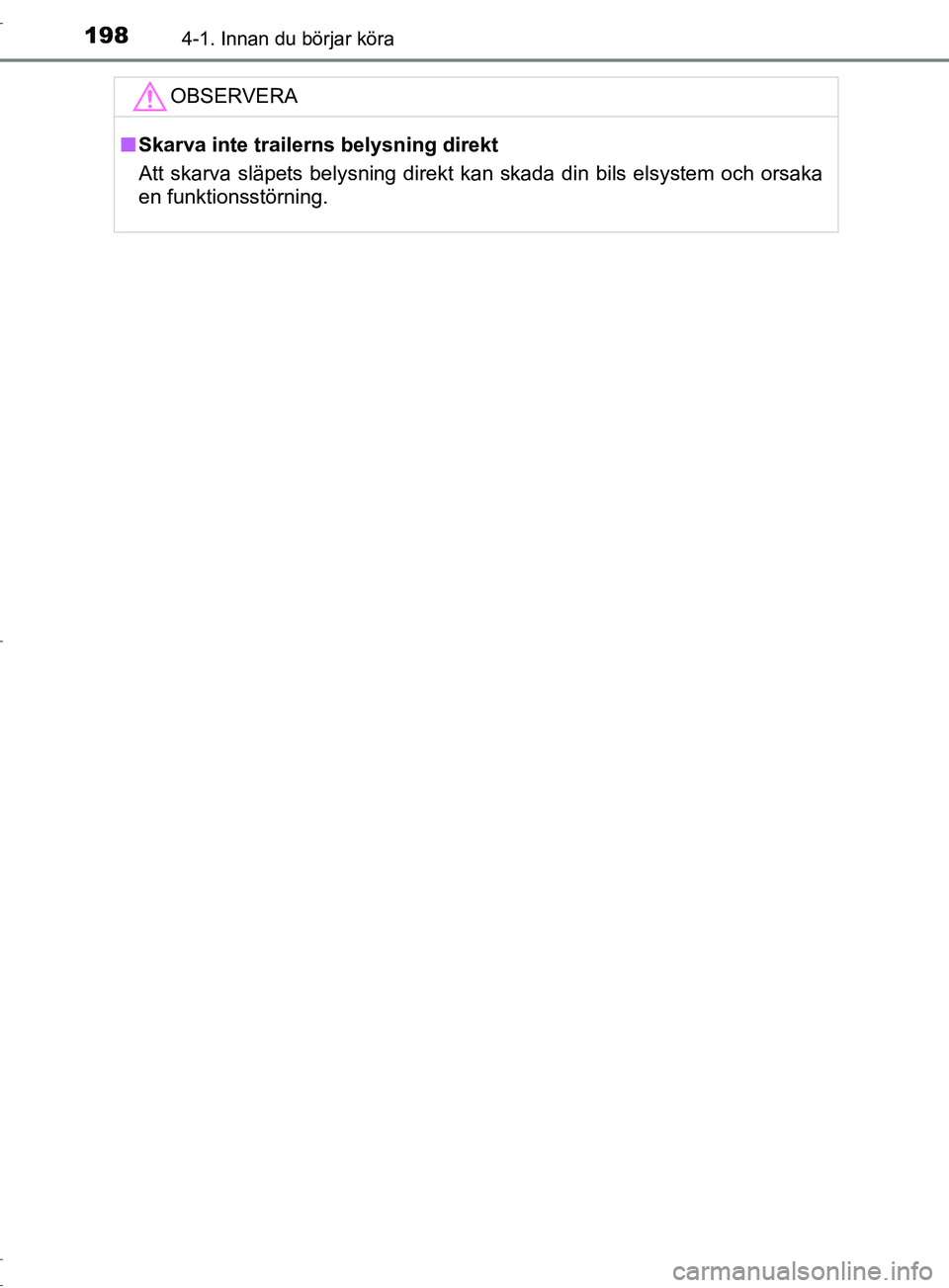

OM10528SEOBSERVERA
■
Skarva inte trailerns belysning direkt
Att skarva släpets belysning direkt kan skada din bils elsystem och orsaka
en funktionsstörning.
OM10528SE.book Page 198 Monday, November 28, 2016 2:32 PM

199
4
4-2. Körrutiner
Körning
OM10528SE

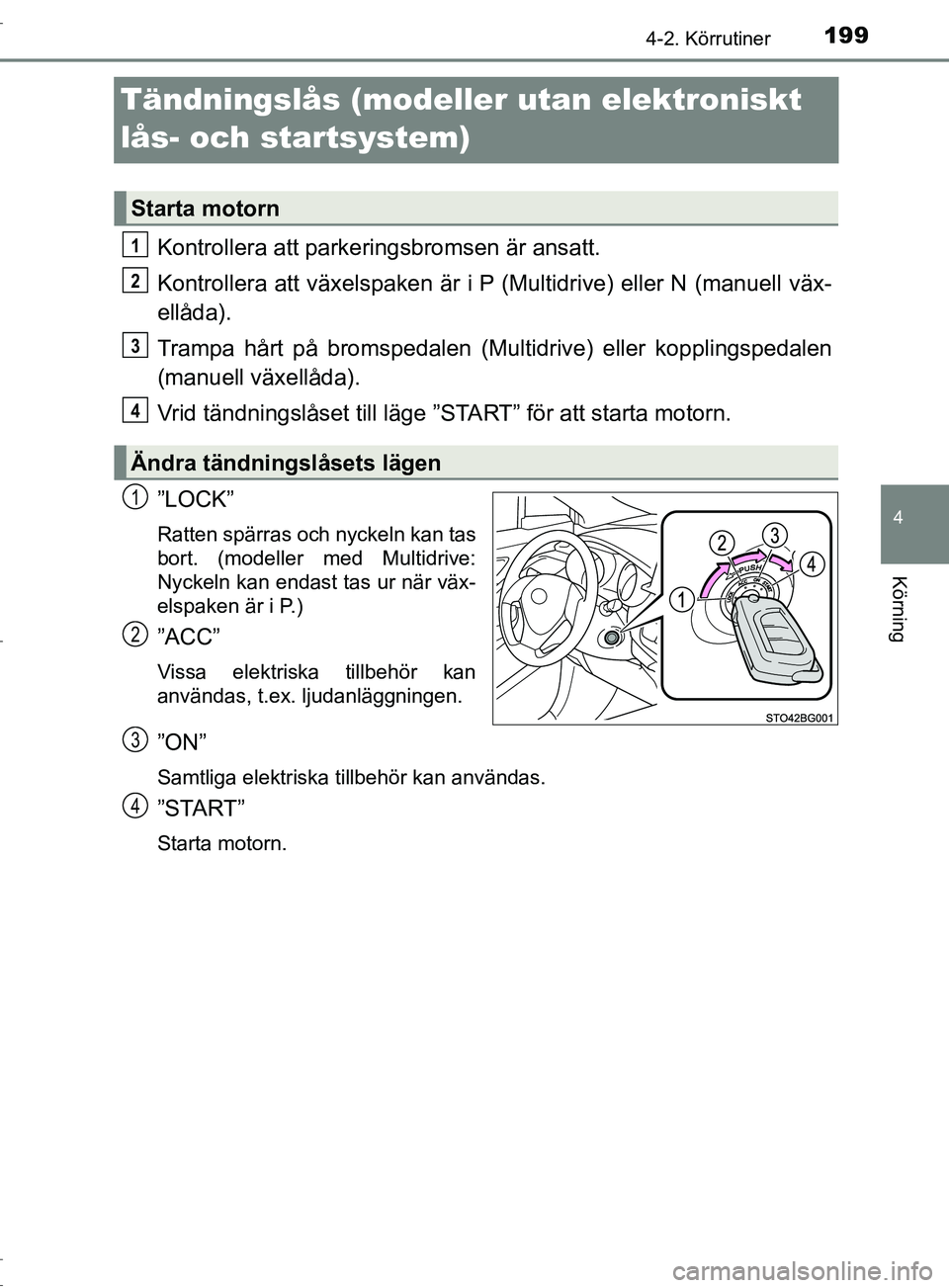

Tändningslås (modeller utan elektroniskt
lås- och startsystem)
Kontrollera att parkeringsbromsen är ansatt.
Kontrollera att växelspaken är i P (Multidrive) eller N (manuell väx-
ellåda).
Trampa hårt på bromspedalen (Multidrive) eller kopplingspedalen
(manuell växellåda).
Vrid tändningslåset till läge ”START” för att starta motorn.
”LOCK”
Ratten spärras och nyckeln kan tas
bort. (modeller med Multidrive:
Nyckeln kan endast tas ur när väx-
elspaken är i P.)
”ACC”
Vissa elektriska tillbehör kan
användas, t.ex. ljudanläggningen.
”ON”
Samtliga elektriska tillbehör kan användas.
”START”
Starta motorn.
Starta motorn
Ändra tändningslå sets lägen
1
2
3
4
1
2
3
4
OM10528SE.book Page 199 Monday, November 28, 2016 2:32 PM

2004-2. Körrutiner
OM10528SE

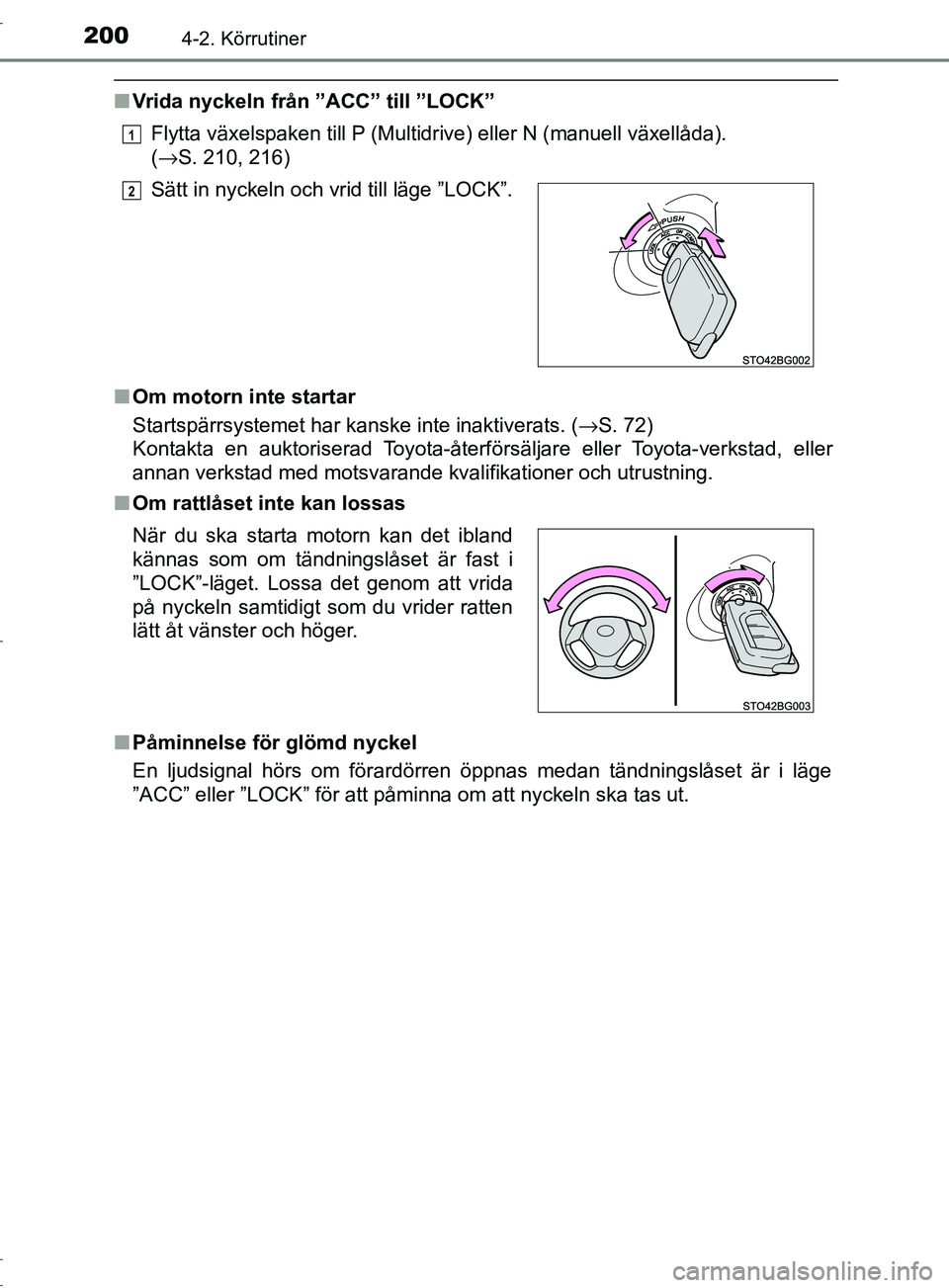

■Vrida nyckeln från ”ACC” till ”LOCK”
Flytta växelspaken till P (Multidrive) eller N (manuell växellåda).
(→S. 210, 216)
■ Om motorn inte startar
Startspärrsystemet har kanske inte inaktiverats. (→S. 72)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
■ Om rattlåset inte kan lossas
■ Påminnelse för glömd nyckel
En ljudsignal hörs om förardörren öppnas medan tändningslåset är i läge
”ACC” eller ”LOCK” för att påminna om att nyckeln ska tas ut.Sätt in nyckeln och vrid till läge ”LOCK”.
När du ska starta motorn kan det ibland
kännas som om tändningslåset är fast i
”LOCK”-läget. Lossa det genom att vrida
på nyckeln samtidigt som du vrider ratten
lätt åt vänster och höger.
1
2
OM10528SE.book Page 200 Monday, November 28, 2016 2:32 PM
