sensor TOYOTA C-HR 2017 Bruksanvisningar (in Swedish)

2474-3. Använda strålkastare och vindrutetorkare
4
Körning
OM10528SE

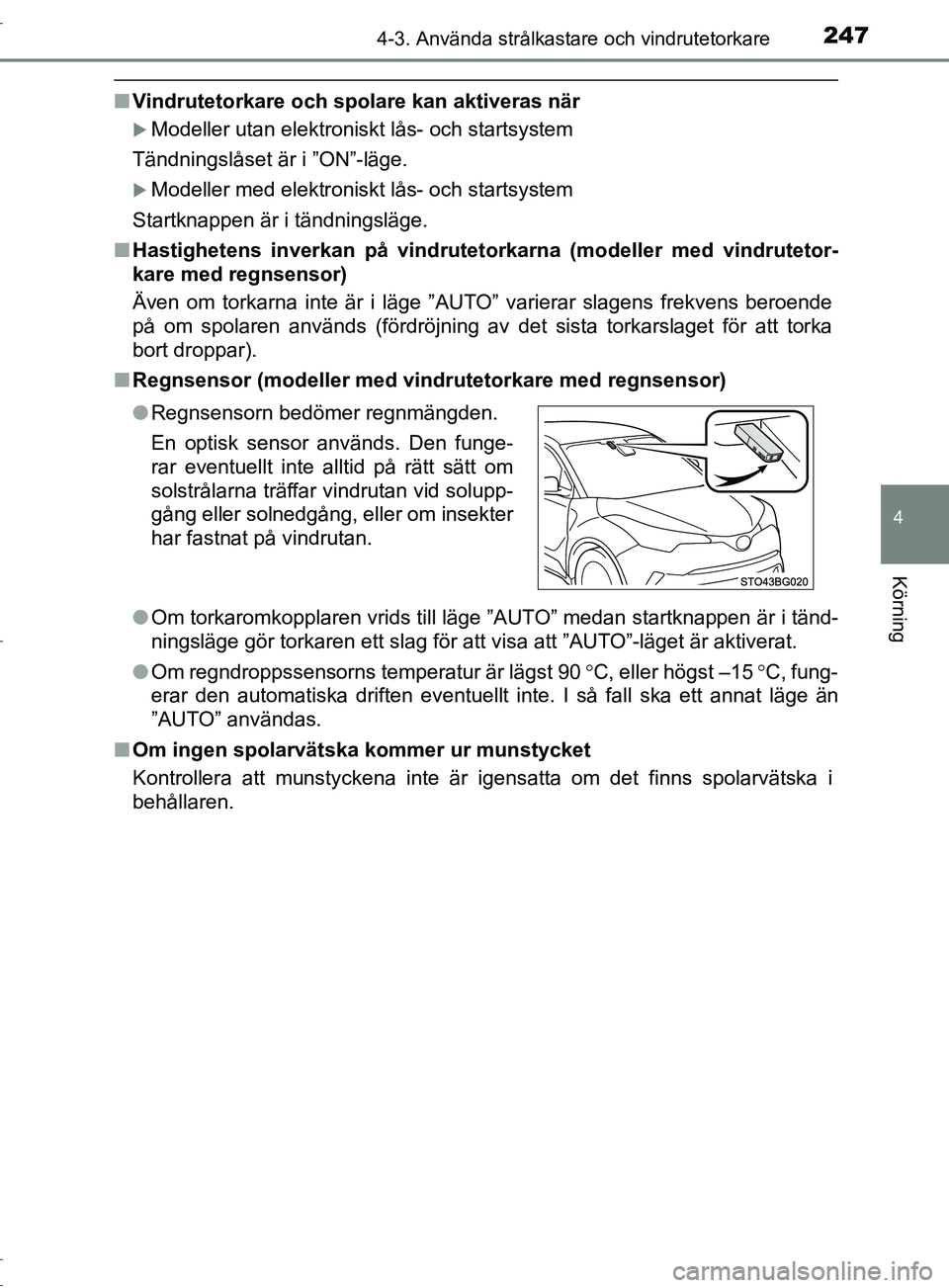

■Vindrutetorkare och spolare kan aktiveras när
Modeller utan elektroniskt lås- och startsystem
Tändningslåset är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem
Startknappen är i tändningsläge.
■ Hastighetens inverkan på vindrute torkarna (modeller med vindrutetor-
kare med regnsensor)
Även om torkarna inte är i läge ”AUTO” varierar slagens frekvens beroende
på om spolaren används (fördröjning av det sista torkarslaget för att torka
bort droppar).
■ Regnsensor (modeller med vindrutetorkare med regnsensor)
●Om torkaromkopplaren vrids till läge ”AUTO” medan startknappen är i tänd-
ningsläge gör torkaren ett slag för att visa att ”AUTO”-läget är aktiverat.
● Om regndroppssensorns temperatur är lägst 90 °C, eller högst –15 °C, fung-
erar den automatiska driften eventuellt inte. I så fall ska ett annat läge än
”AUTO” användas.
■ Om ingen spolarvätska kommer ur munstycket
Kontrollera att munstyckena inte är igensatta om det finns spolarvätska i
behållaren. ●Regnsensorn bedömer regnmängden.
En optisk sensor används. Den funge-
rar eventuellt inte alltid på rätt sätt om
solstrålarna träffar vindrutan vid solupp-
gång eller solnedgång, eller om insekter
har fastnat på vindrutan.
OM10528SE.book Page 247 Monday, November 28, 2016 2:32 PM

2484-3. Använda strålkastare och vindrutetorkare
OM10528SE

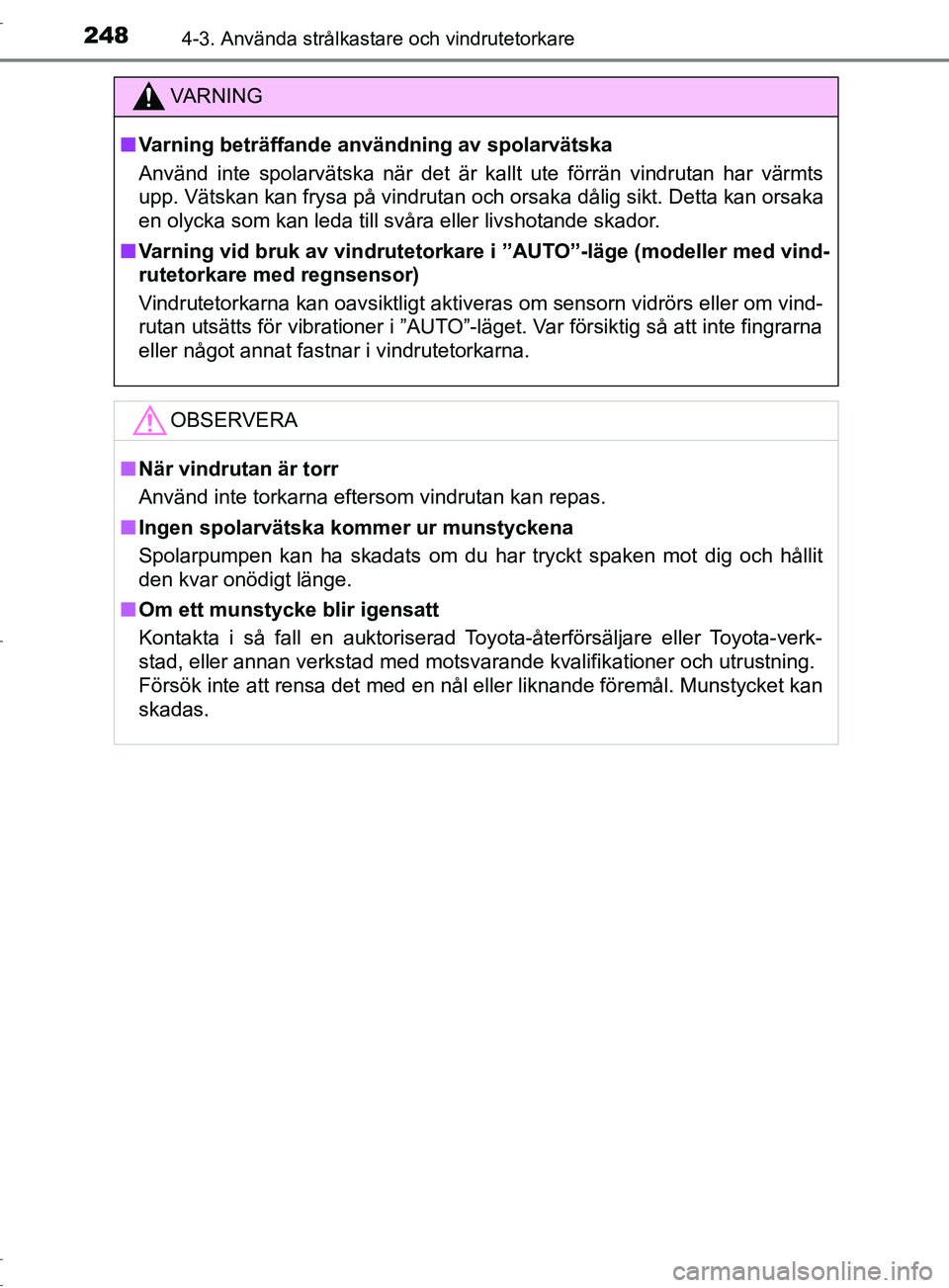

VARNING
■ Varning beträffande användning av spolarvätska
Använd inte spolarvätska när det är kallt ute förrän vindrutan har värmts
upp. Vätskan kan frysa på vindrutan och orsaka dålig sikt. Detta kan orsaka
en olycka som kan leda till svåra eller livshotande skador.
■ Varning vid bruk av vindrutetorkare i ”AUTO”-läge (modeller med vind-
rutetorkare med regnsensor)
Vindrutetorkarna kan oavsiktligt aktiveras om sensorn vidrörs eller om vind-
rutan utsätts för vibrationer i ”AUTO”-läget. Var försiktig så att inte fingrarna
eller något annat fastnar i vindrutetorkarna.
OBSERVERA
■När vindrutan är torr
Använd inte torkarna eftersom vindrutan kan repas.
■ Ingen spolarvätska kommer ur munstyckena
Spolarpumpen kan ha skadats om du har tryckt spaken mot dig och hållit
den kvar onödigt länge.
■ Om ett munstycke blir igensatt
Kontakta i så fall en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Försök inte att rensa det med en nål eller liknande föremål. Munstycket kan
skadas.
OM10528SE.book Page 248 Monday, November 28, 2016 2:32 PM

2584-5. Använda förarstödssystemen
OM10528SE

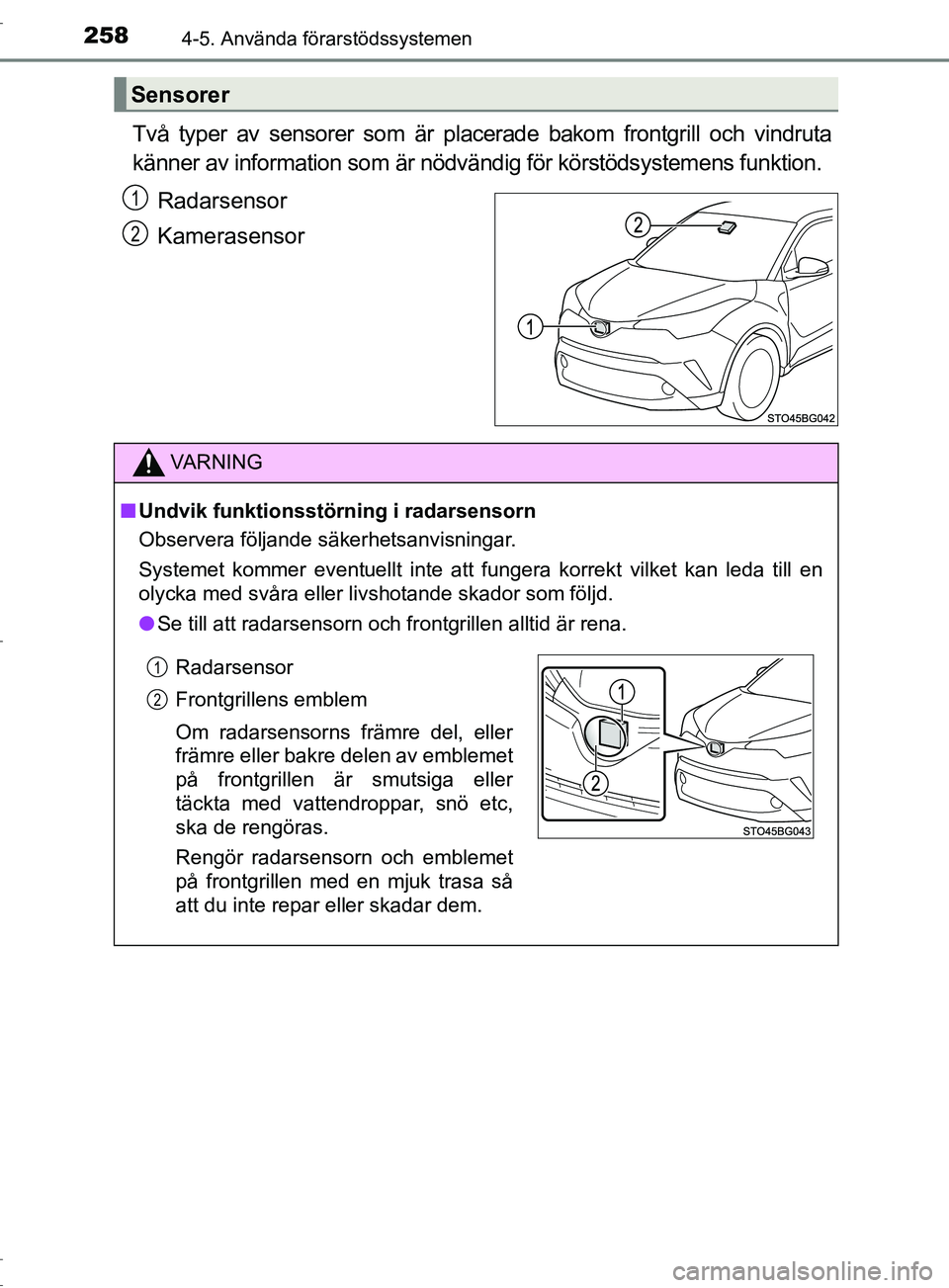

Två typer av sensorer som är placerade bakom frontgrill och vindruta
känner av information som är nödvändig för körstödsystemens funktion.Radarsensor
Kamerasensor
Sensorer
1
2
VARNING
■ Undvik funktionsstörning i radarsensorn
Observera följande säkerhetsanvisningar.
Systemet kommer eventuellt inte att fungera korrekt vilket kan leda till en
olycka med svåra eller livshotande skador som följd.
● Se till att radarsensorn och frontgrillen alltid är rena.
Radarsensor
Frontgrillens emblem
Om radarsensorns främre del, eller
främre eller bakre delen av emblemet
på frontgrillen är smutsiga eller
täckta med vattendroppar, snö etc,
ska de rengöras.
Rengör radarsensorn och emblemet
på frontgrillen med en mjuk trasa så
att du inte repar eller skadar dem.1
2
OM10528SE.book Page 258 Monday, November 28, 2016 2:32 PM

2594-5. Använda förarstödssystemen
4
Körning
OM10528SE
VARNING

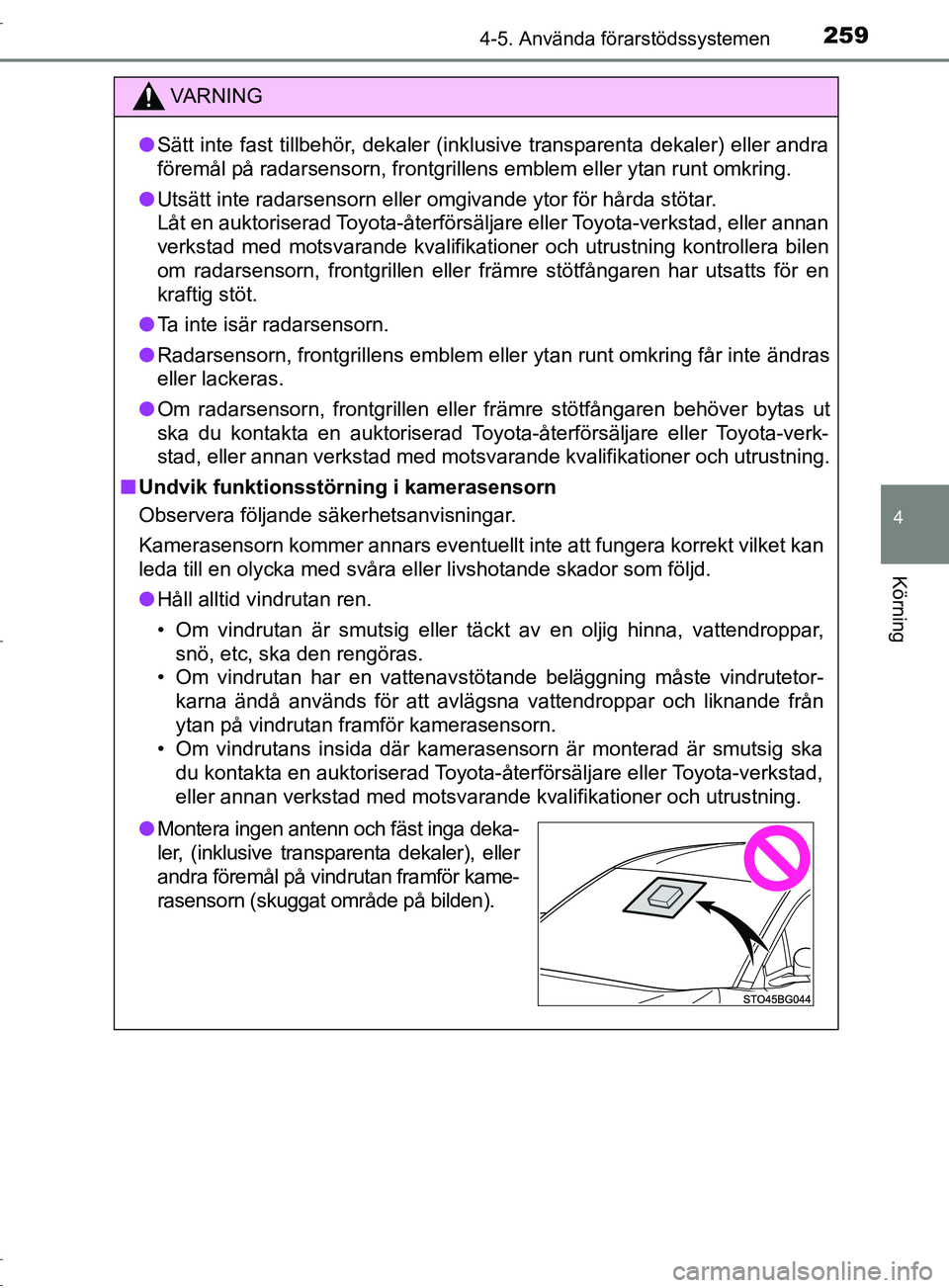

● Sätt inte fast tillbehör, dekaler (inklusive transparenta dekaler) eller andra
föremål på radarsensorn, frontgrill ens emblem eller ytan runt omkring.
● Utsätt inte radarsensorn eller omgivande ytor för hårda stötar.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bile\
n
om radarsensorn, frontgrillen eller främre stötfångaren har utsatts för en
kraftig stöt.
● Ta inte isär radarsensorn.
● Radarsensorn, frontgrillens emblem eller ytan runt omkring får inte ändras
eller lackeras.
● Om radarsensorn, frontgrillen eller främre stötfångaren behöver bytas ut
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
■ Undvik funktionsstörning i kamerasensorn
Observera följande säkerhetsanvisningar.
Kamerasensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
● Håll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar,
snö, etc, ska den rengöras.
• Om vindrutan har en vattenavstötande beläggning måste vindrutetor- karna ändå används för att avlägsna vattendroppar och liknande från
ytan på vindrutan framför kamerasensorn.
• Om vindrutans insida där kamerasensorn är monterad är smutsig ska
du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning.
●Montera ingen antenn och fäst inga deka-
ler, (inklusive transparenta dekaler), eller
andra föremål på vindrutan framför kame-
rasensorn (skuggat område på bilden).
OM10528SE.book Page 259 Monday, November 28, 2016 2:32 PM

2604-5. Använda förarstödssystemen
OM10528SE
VARNING

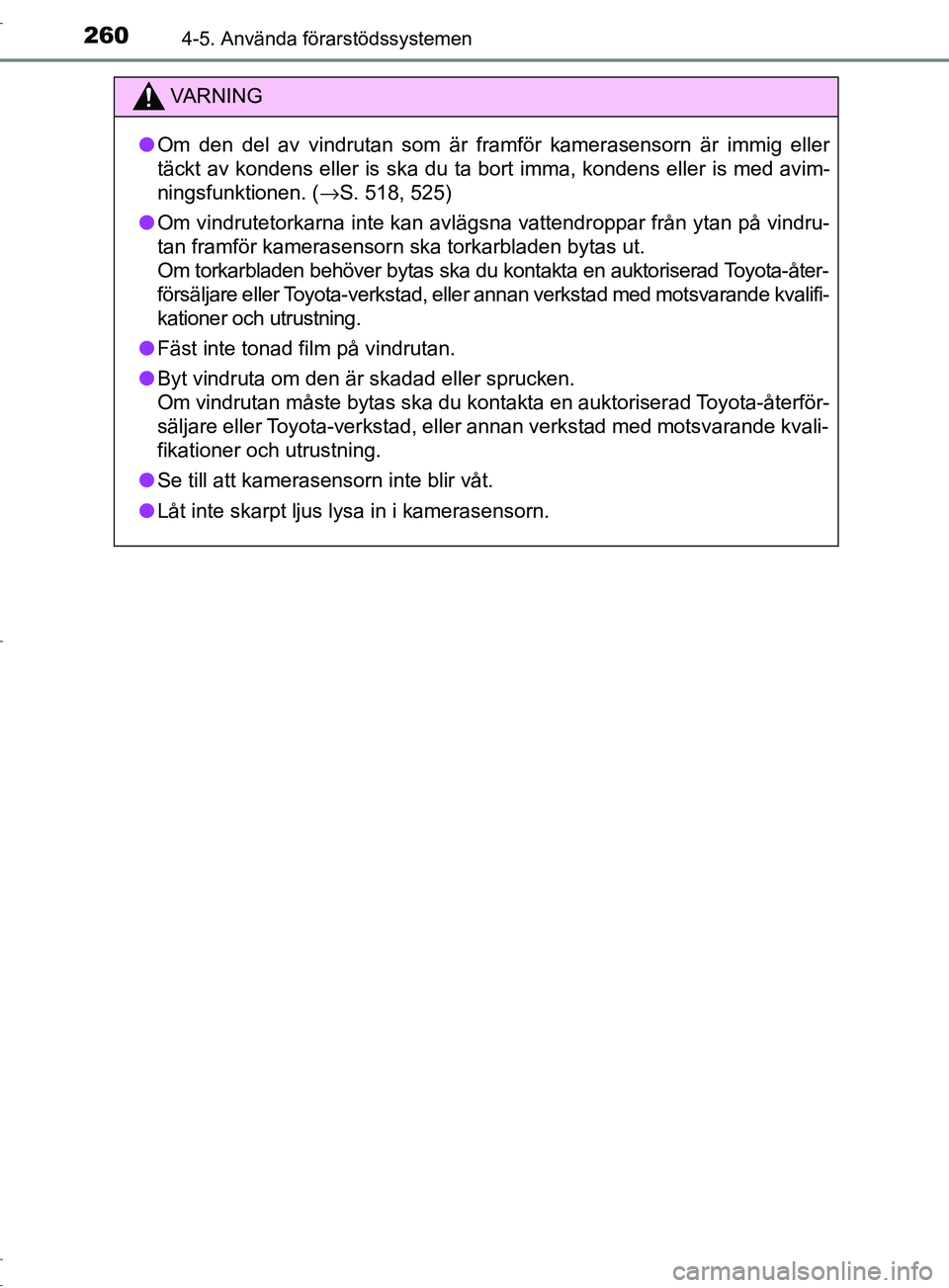

● Om den del av vindrutan som är framför kamerasensorn är immig eller
täckt av kondens eller is ska du ta bort imma, kondens eller is med avim-
ningsfunktionen. ( →S. 518, 525)
● Om vindrutetorkarna inte kan avlägsna vattendroppar från ytan på vindru-
tan framför kamerasensorn ska torkarbladen bytas ut.
Om torkarbladen behöver bytas ska du kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
● Fäst inte tonad film på vindrutan.
● Byt vindruta om den är skadad eller sprucken.
Om vindrutan måste bytas ska du kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
● Se till att kamerasensorn inte blir våt.
● Låt inte skarpt ljus lysa in i kamerasensorn.
OM10528SE.book Page 260 Monday, November 28, 2016 2:32 PM

2614-5. Använda förarstödssystemen
4
Körning
OM10528SE
VARNING

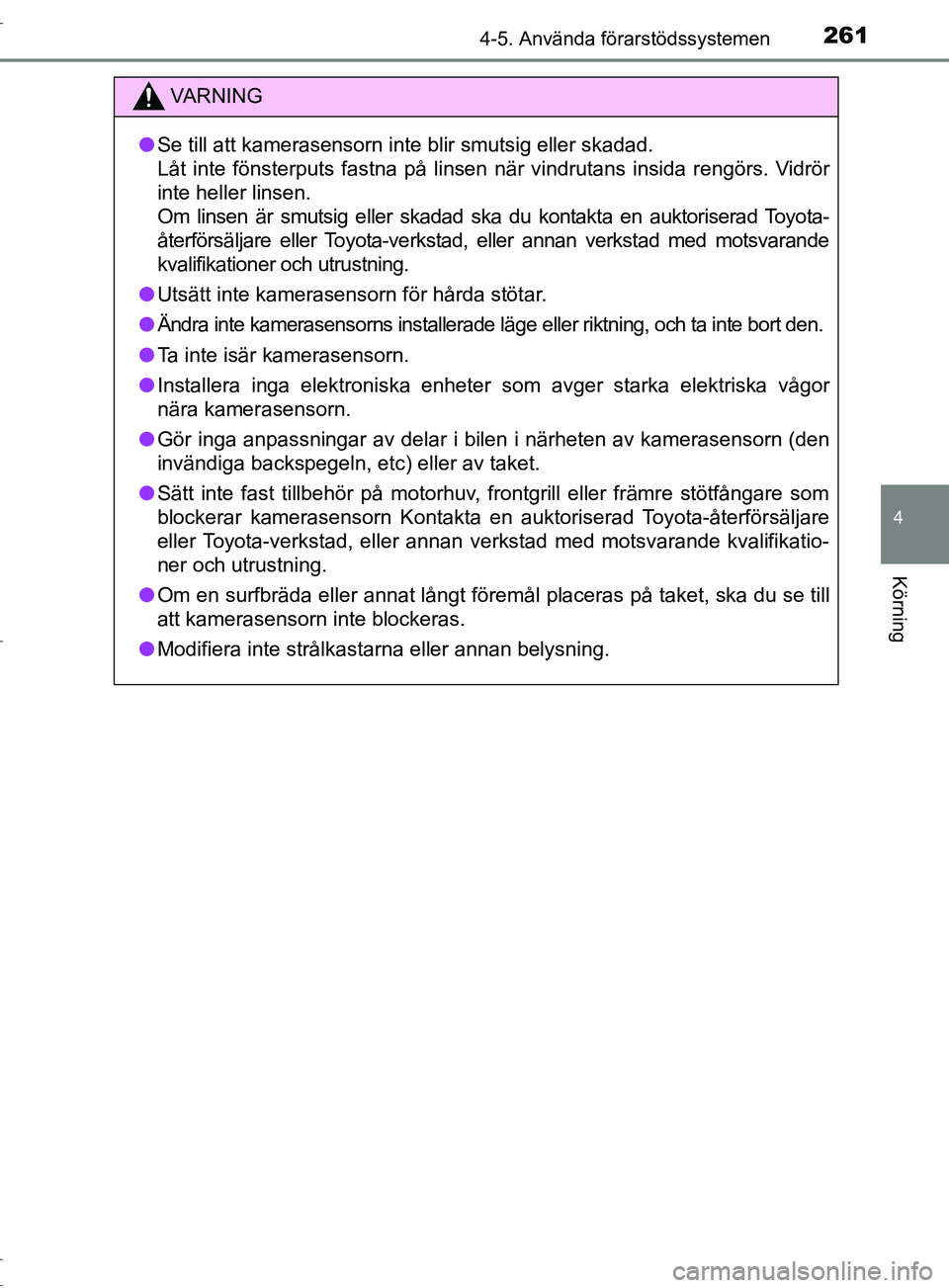

● Se till att kamerasensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen.
Om linsen är smutsig eller skadad ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
● Utsätt inte kamerasensorn för hårda stötar.
● Ändra inte kamerasensorns installerade lä ge eller riktning, och ta inte bort den.
● Ta inte isär kamerasensorn.
● Installera inga elektroniska enheter som avger starka elektriska vågor
nära kamerasensorn.
● Gör inga anpassningar av delar i bilen i närheten av kamerasensorn (den
invändiga backspegeln, etc) eller av taket.
● Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
blockerar kamerasensorn Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
● Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att kamerasensorn inte blockeras.
● Modifiera inte strålkastarna eller annan belysning.
OM10528SE.book Page 261 Monday, November 28, 2016 2:32 PM

2624-5. Använda förarstödssystemen
OM10528SE

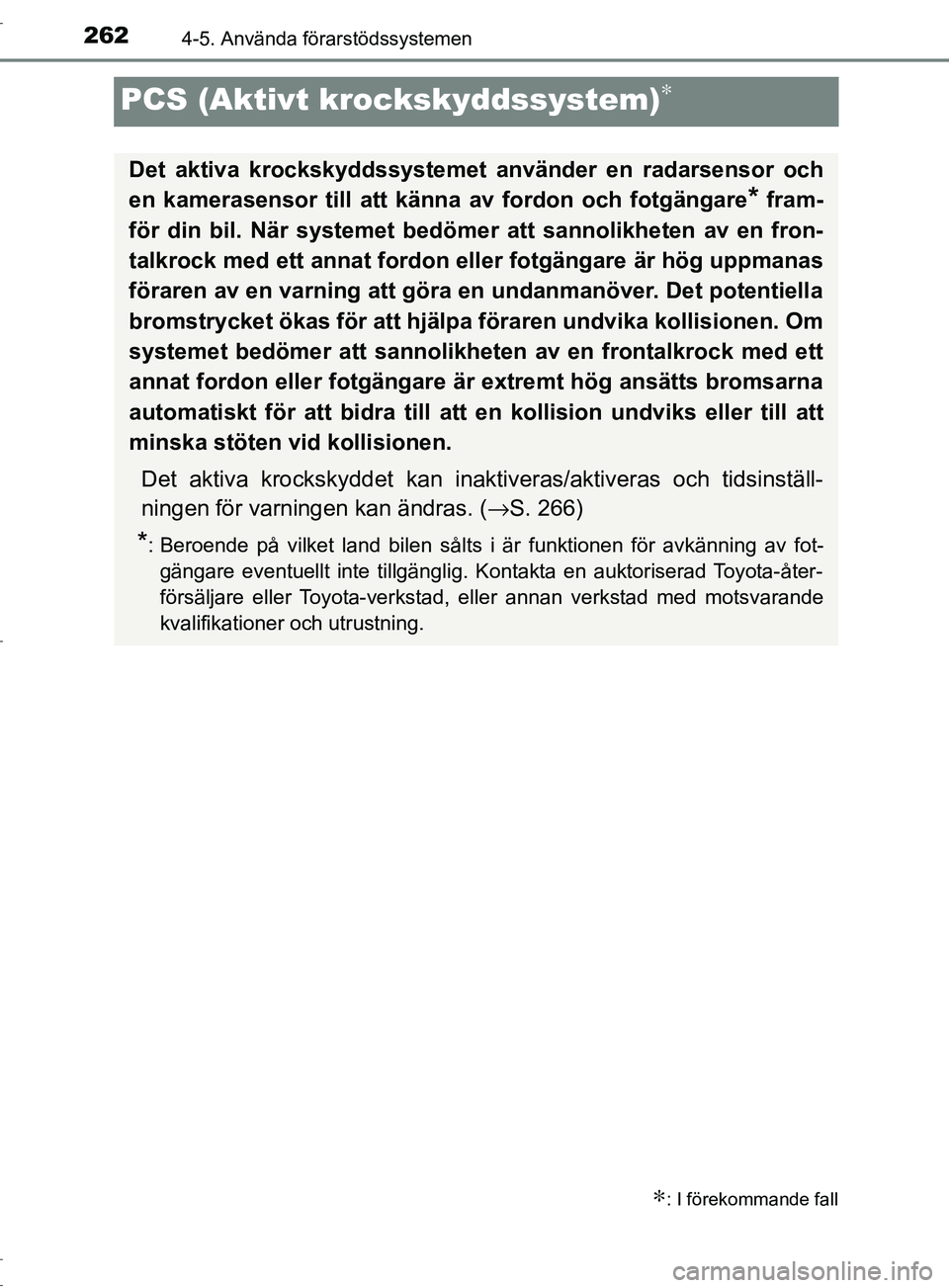

PCS (Aktivt krockskyddssystem)∗
∗: I förekommande fall
Det aktiva krockskyddssystemet använder en radarsensor och
en kamerasensor till att känna av fordon och fotgängare
* fram-
för din bil. När systemet bedömer att sannolikheten av en fron-
talkrock med ett annat fordon eller fotgängare är hög uppmanas
föraren av en varning att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon eller fotgängare är extremt hög ansätts bromsarna
automatiskt för att bidra till att en kollision undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( →S. 266)
*: Beroende på vilket land bilen sålts i är funktionen för avkänning av fot-
gängare eventuellt inte tillgänglig. Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
OM10528SE.book Page 262 Monday, November 28, 2016 2:32 PM

2654-5. Använda förarstödssystemen
4
Körning
OM10528SE
VARNING

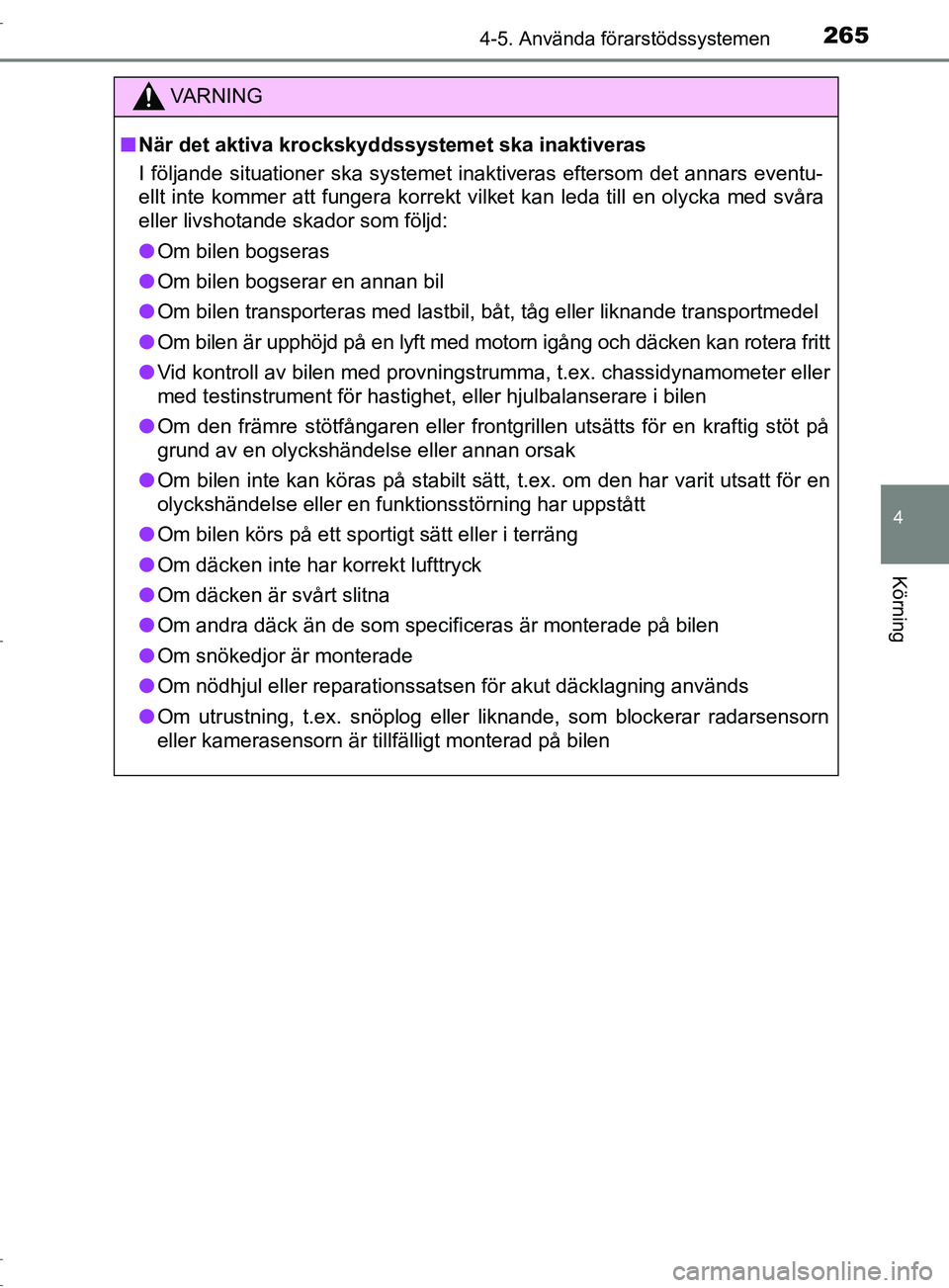

■ När det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
● Om bilen bogseras
● Om bilen bogserar en annan bil
● Om bilen transporteras med lastbil, båt, tåg eller liknande transportmedel
● Om bilen är upphöjd på en lyft med motorn igång och däcken kan rotera fritt
● Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
● Om den främre stötfångaren eller frontgrillen utsätts för en kraftig stöt på
grund av en olyckshändelse eller annan orsak
● Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller en funktionsstörning har uppstått
● Om bilen körs på ett sportigt sätt eller i terräng
● Om däcken inte har korrekt lufttryck
● Om däcken är svårt slitna
● Om andra däck än de som specificeras är monterade på bilen
● Om snökedjor är monterade
● Om nödhjul eller reparationssatsen för akut däcklagning används
● Om utrustning, t.ex. snöplog eller liknande, som blockerar radarsensorn
eller kamerasensorn är tillfälligt monterad på bilen
OM10528SE.book Page 265 Monday, November 28, 2016 2:32 PM

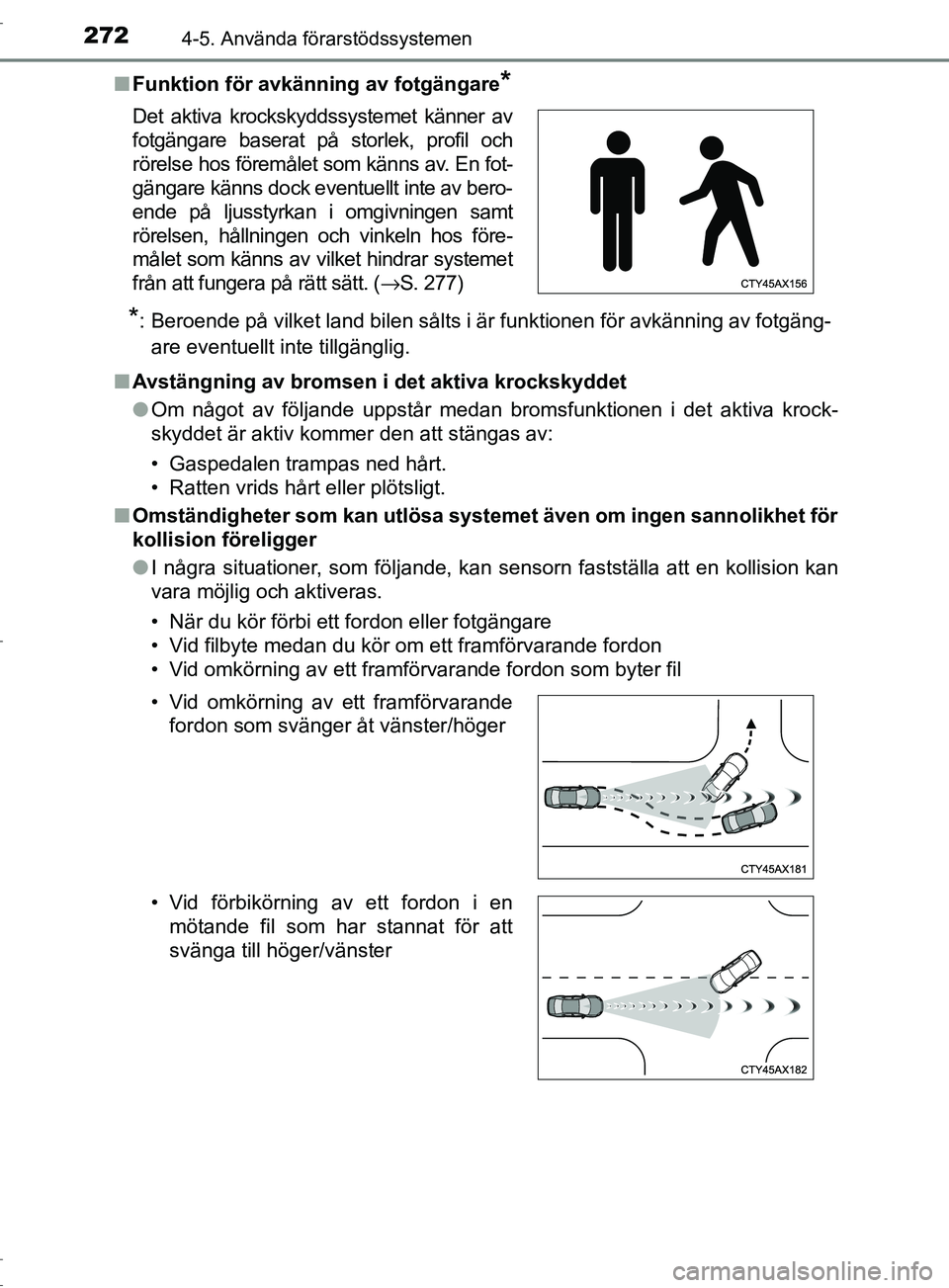

2724-5. Använda förarstödssystemen
OM10528SE■
Funktion för avkänning av fotgängare
*
*
: Beroende på vilket land bilen sålts i är funktionen för avkänning av fotgäng- are eventuellt inte tillgänglig.
■ Avstängning av bromsen i det aktiva krockskyddet
●Om något av följande uppstår medan bromsfunktionen i det aktiva krock-
skyddet är aktiv kommer den att stängas av:
• Gaspedalen trampas ned hårt.
• Ratten vrids hårt eller plötsligt.
■ Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
●I några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du kör förbi ett fordon eller fotgängare
• Vid filbyte medan du kör om ett framförvarande fordon
• Vid omkörning av ett framförvarande fordon som byter fil
Det aktiva krockskyddssystemet känner av
fotgängare baserat på storlek, profil och
rörelse hos föremålet som känns av. En fot-
gängare känns dock eventuellt inte av bero-
ende på ljusstyrkan i omgivningen samt
rörelsen, hållningen och vinkeln hos före-
målet som känns av vilket hindrar systemet
från att fungera på rätt sätt. (→
S. 277)
• Vid omkörning av ett framförvarande fordon som svänger åt vänster/höger
• Vid förbikörning av ett fordon i en mötande fil som har stannat för att
svänga till höger/vänster
OM10528SE.book Page 272 Monday, November 28, 2016 2:32 PM

2754-5. Använda förarstödssystemen
4
Körning
OM10528SE■
Situationer när systemet eventu ellt inte fungerar korrekt
● I vissa situationer som följande känner radarsensorn och kamerasensorn even-
tuellt inte av ett fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• Om ett framförvarande fordon är en motorcykel eller cykel
• När bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad lastbil
• Om fordonet framför har en last som skjuter ut bakom dess bakre stötfångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sidovagn
• Om solen eller annat ljus skiner direkt på ett framförvarande fordon
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
• Om ett fordon gör en plötslig manöver (t.ex. plötslig gir, acceleration eller
inbromsning)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett framförvarande fordon inte är direkt framför din bil
OM10528SE.book Page 275 Monday, November 28, 2016 2:32 PM
