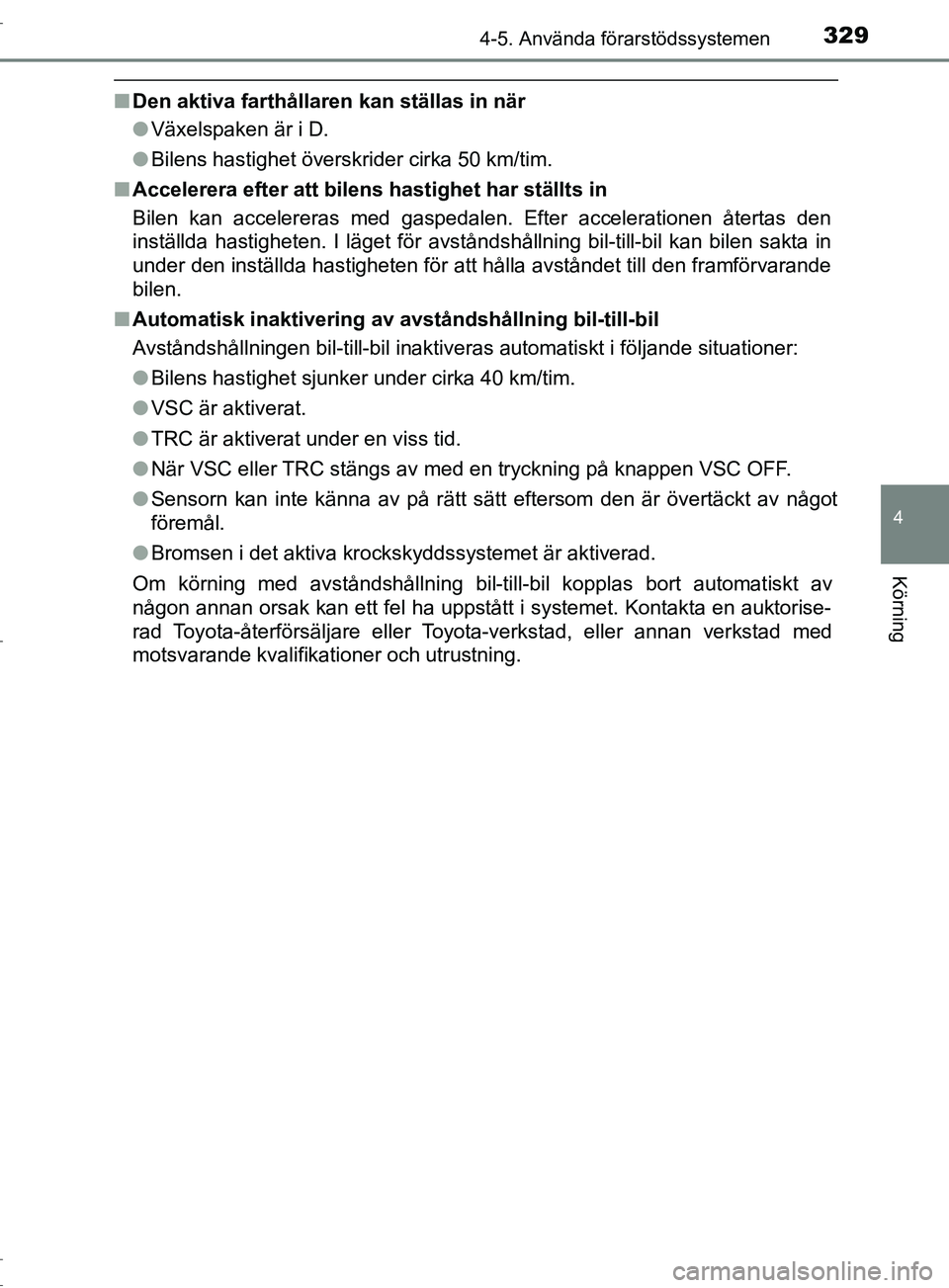

3294-5. Använda förarstödssystemen
4
Körning
OM10528SE
■Den aktiva farthållaren kan ställas in när
●Växelspaken är i D.
● Bilens hastighet överskrider cirka 50 km/tim.
■ Accelerera efter att bilens hastighet har ställts in
Bilen kan accelereras med gaspedalen. Efter accelerationen återtas den
inställda hastigheten. I läget för avståndshållning bil-till-bil kan bilen sakta in
under den inställda hastigheten för att hålla avståndet till den framförvarande
bilen.
■ Automatisk inaktivering av avståndshållning bil-till-bil
Avståndshållningen bil-till-bil inaktiveras automatiskt i följan\
de situationer:
●Bilens hastighet sjunker under cirka 40 km/tim.
● VSC är aktiverat.
● TRC är aktiverat under en viss tid.
● När VSC eller TRC stängs av med en tryckning på knappen VSC OFF.
● Sensorn kan inte känna av på rätt sätt eftersom den är övertäckt av något
föremål.
● Bromsen i det aktiva krockskyddssystemet är aktiverad.
Om körning med avståndshållning bil-till-bil kopplas bort automatiskt av
någon annan orsak kan ett fel ha uppstått i systemet. Kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
OM10528SE.book Page 329 Monday, November 28, 2016 2:32 PM

3314-5. Använda förarstödssystemen
4
Körning
OM10528SE■

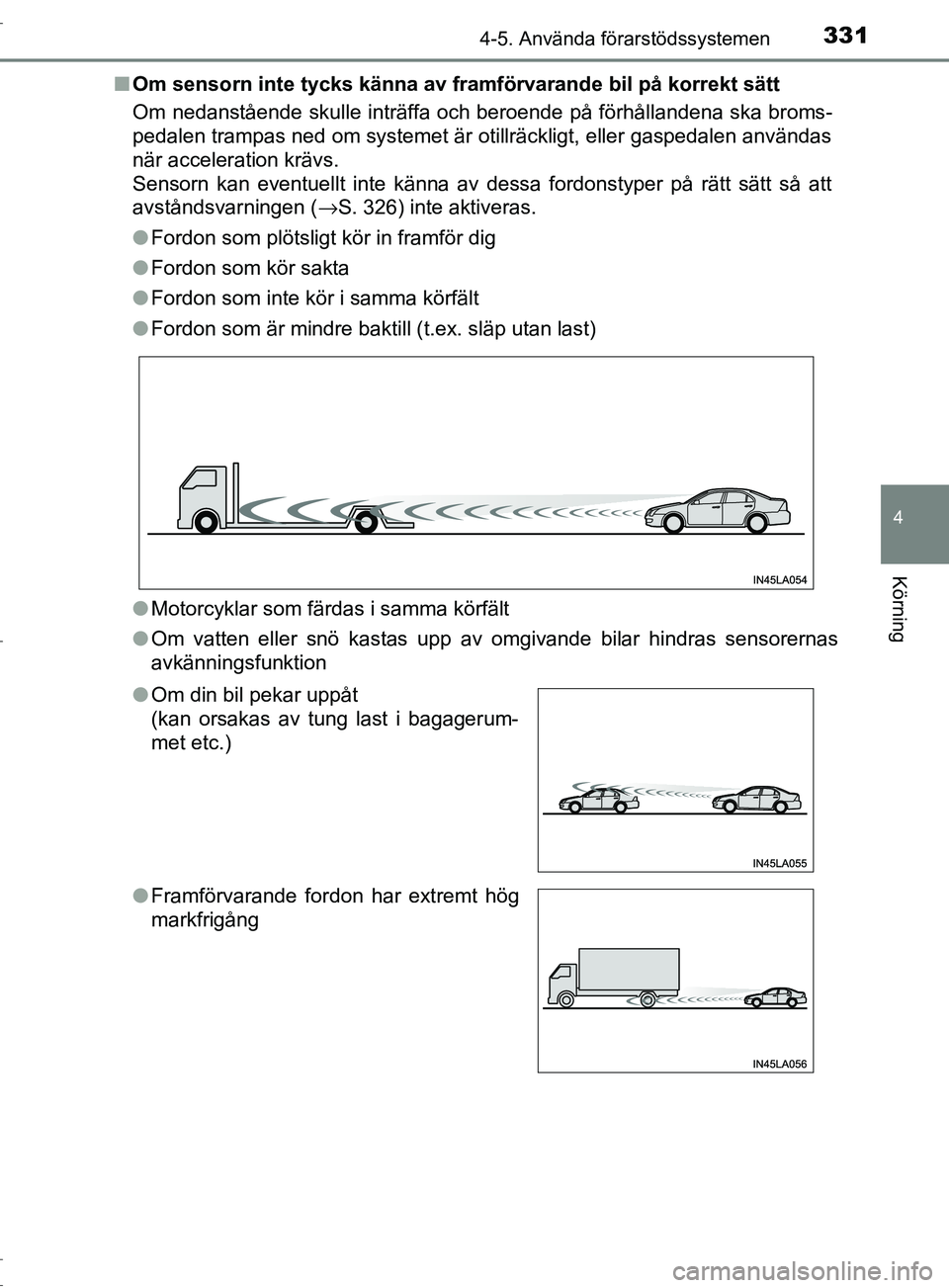

Om sensorn inte tycks känna av framförvarande bil på korrekt sätt
Om nedanstående skulle inträffa och beroende på förhållandena ska broms-
pedalen trampas ned om systemet är otillräckligt, eller gaspedalen användas
när acceleration krävs.
Sensorn kan eventuellt inte känna av dessa fordonstyper på rätt sätt så att
avståndsvarningen ( →S. 326) inte aktiveras.
● Fordon som plötsligt kör in framför dig
● Fordon som kör sakta
● Fordon som inte kör i samma körfält
● Fordon som är mindre baktill (t.ex. släp utan last)
● Motorcyklar som färdas i samma körfält
● Om vatten eller snö kastas upp av omgivande bilar hindras sensorernas
avkänningsfunktion
●Om din bil pekar uppåt
(kan orsakas av tung last i bagagerum-
met etc.)
● Framförvarande fordon har extremt hög
markfrigång
OM10528SE.book Page 331 Monday, November 28, 2016 2:32 PM

3324-5. Använda förarstödssystemen
OM10528SE■

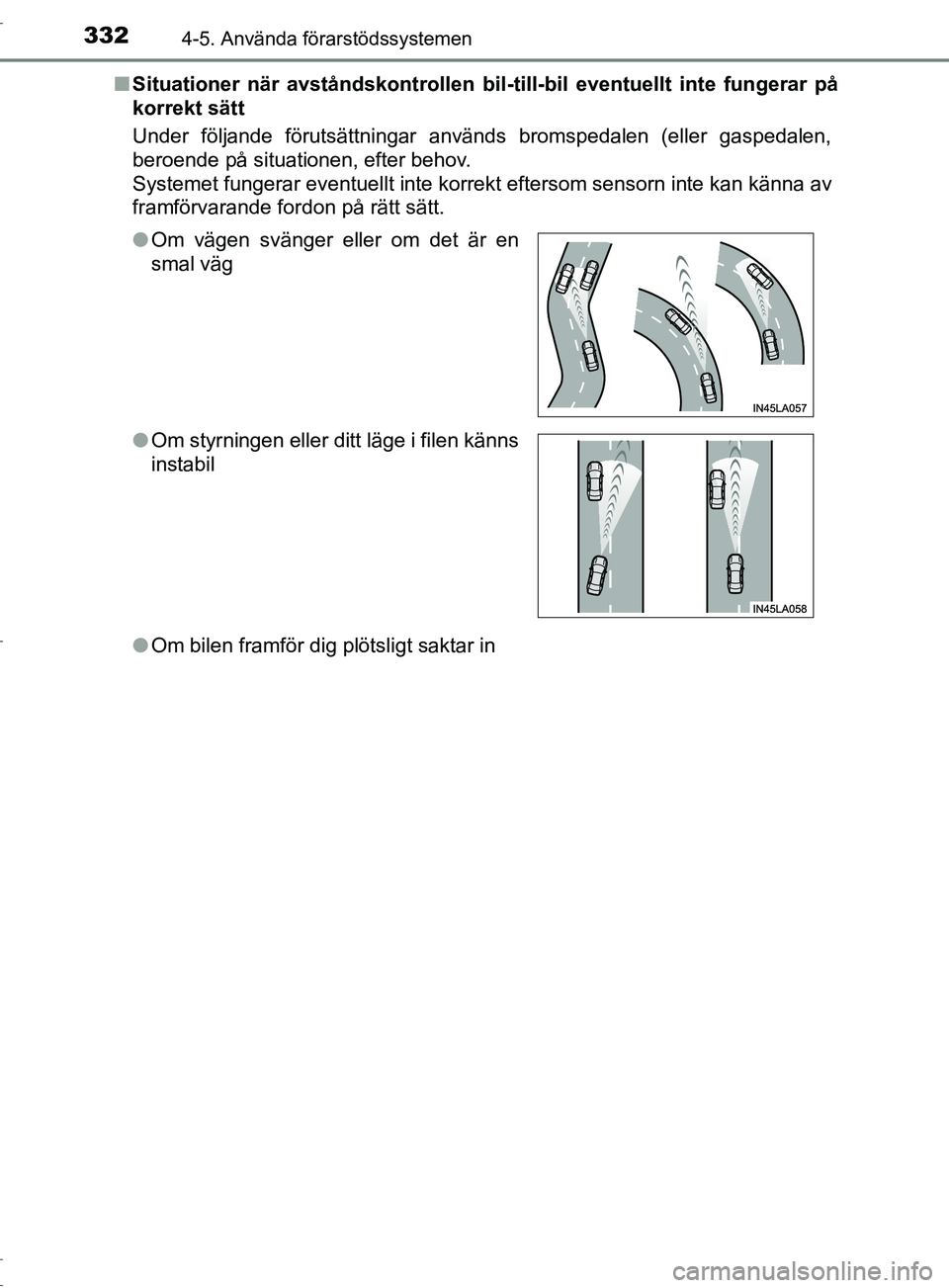

Situationer när avståndskontrollen bil -till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förutsättningar används bromspedalen (eller gaspedalen,
beroende på situationen, efter behov.
Systemet fungerar eventuellt inte korrekt eftersom sensorn inte kan känna av
framförvarande fordon på rätt sätt.
● Om bilen framför dig plötsligt saktar in
●
Om vägen svänger eller om det är en
smal väg
● Om styrningen eller ditt läge i filen känns
instabil
OM10528SE.book Page 332 Monday, November 28, 2016 2:32 PM

3564-5. Använda förarstödssystemen
OM10528SE

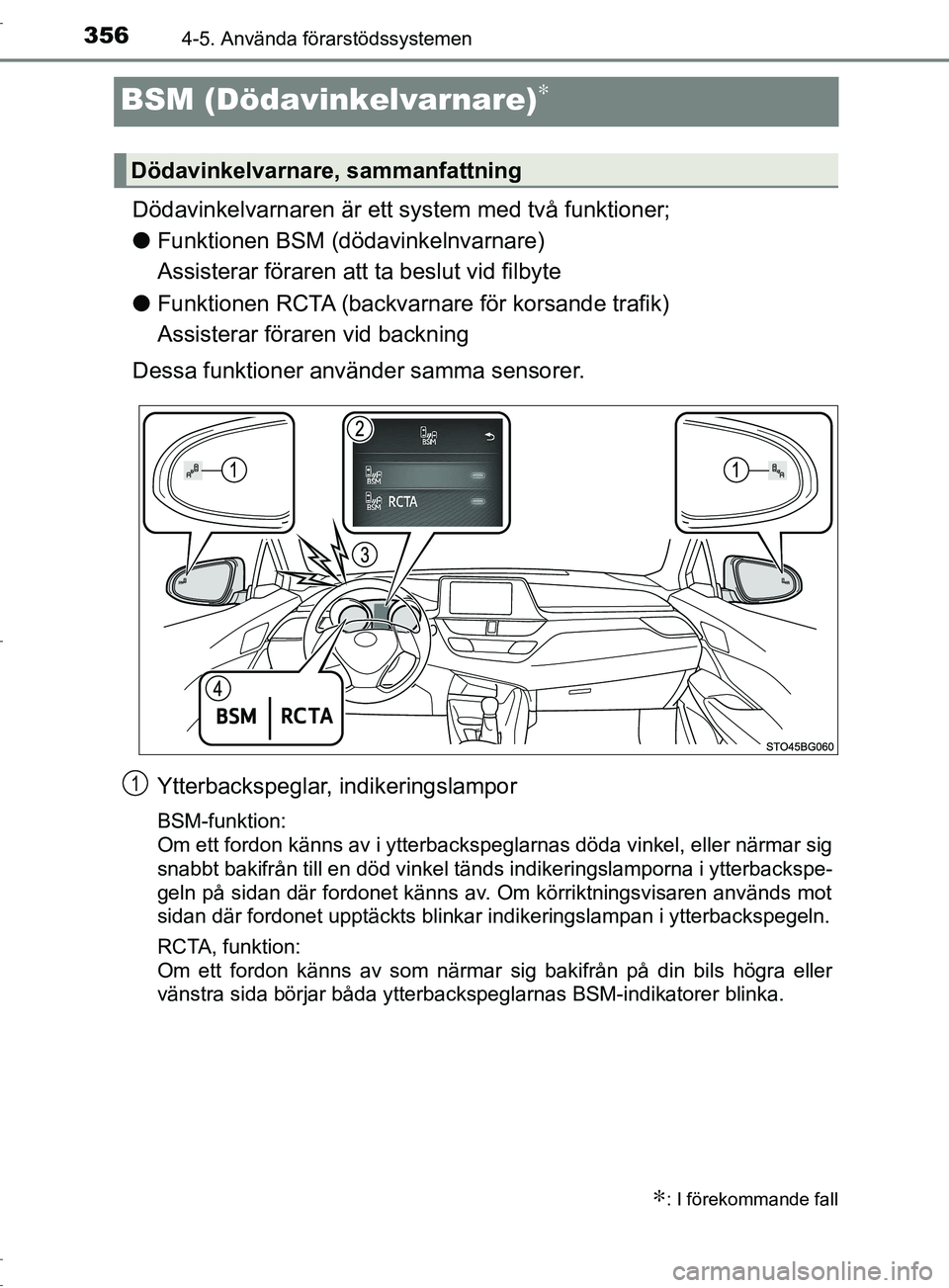

BSM (Dödavinkelvarnare)∗
Dödavinkelvarnaren är ett system med två funktioner;
●Funktionen BSM (dödavinkelnvarnare)
Assisterar föraren att ta beslut vid filbyte
● Funktionen RCTA (backvarnare för korsande trafik)
Assisterar föraren vid backning
Dessa funktioner använder samma sensorer.
Ytterbackspeglar, indikeringslampor
BSM-funktion:
Om ett fordon känns av i ytterbackspeglarnas döda vinkel, eller närmar sig
snabbt bakifrån till en död vinkel tänds indikeringslamporna i ytterbackspe-
geln på sidan där fordonet känns av. Om körriktningsvisaren används mot
sidan där fordonet upptäckts blinkar indikeringslampan i ytterbackspegeln.
RCTA, funktion:
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida börjar båda ytterbackspeglarnas BSM-indikatorer blinka.
∗: I förekommande fall
Dödavinkelvarnare, sammanfattning
1
OM10528SE.book Page 356 Monday, November 28, 2016 2:32 PM

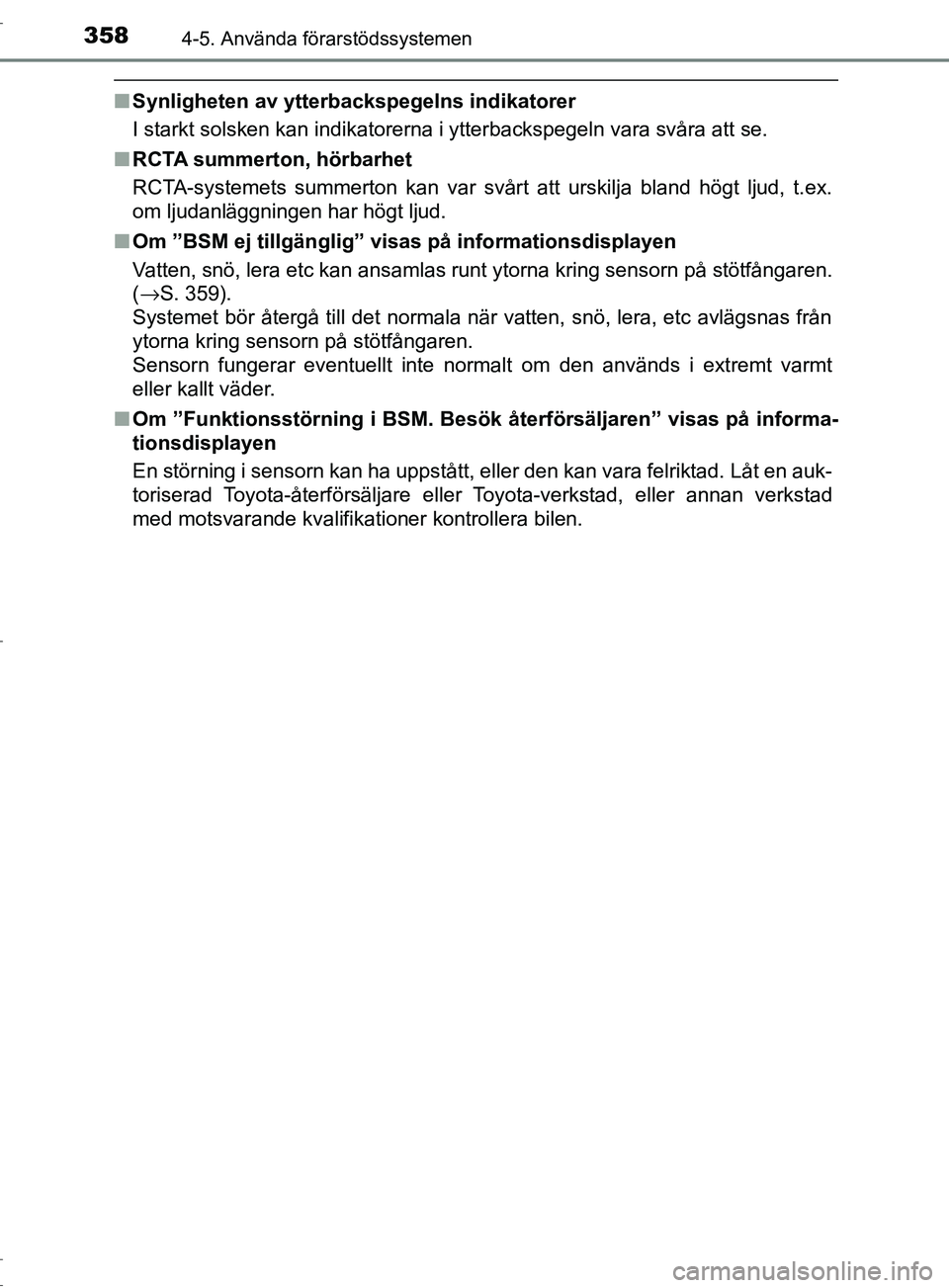

3584-5. Använda förarstödssystemen
OM10528SE
■Synligheten av ytterbackspegelns indikatorer
I starkt solsken kan indikatorerna i ytterbackspegeln vara svåra att se.
■ RCTA summerton, hörbarhet
RCTA-systemets summerton kan var svårt att urskilja bland högt ljud, t.ex.
om ljudanläggningen har högt ljud.
■ Om ”BSM ej tillgänglig” visas på informationsdisplayen
Vatten, snö, lera etc kan ansamlas runt ytorna kring sensorn på stötfångaren.
(→S. 359).
Systemet bör återgå till det normala när vatten, snö, lera, etc avlägsnas från
ytorna kring sensorn på stötfångaren.
Sensorn fungerar eventuellt inte normalt om den används i extremt varmt
eller kallt väder.
■ Om ”Funktionsstörning i BSM. Besök återförsäljaren” visas på informa-
tionsdisplayen
En störning i sensorn kan ha uppstått, eller den kan vara felriktad. Låt en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera bilen.
OM10528SE.book Page 358 Monday, November 28, 2016 2:32 PM

3594-5. Använda förarstödssystemen
4
Körning
OM10528SE

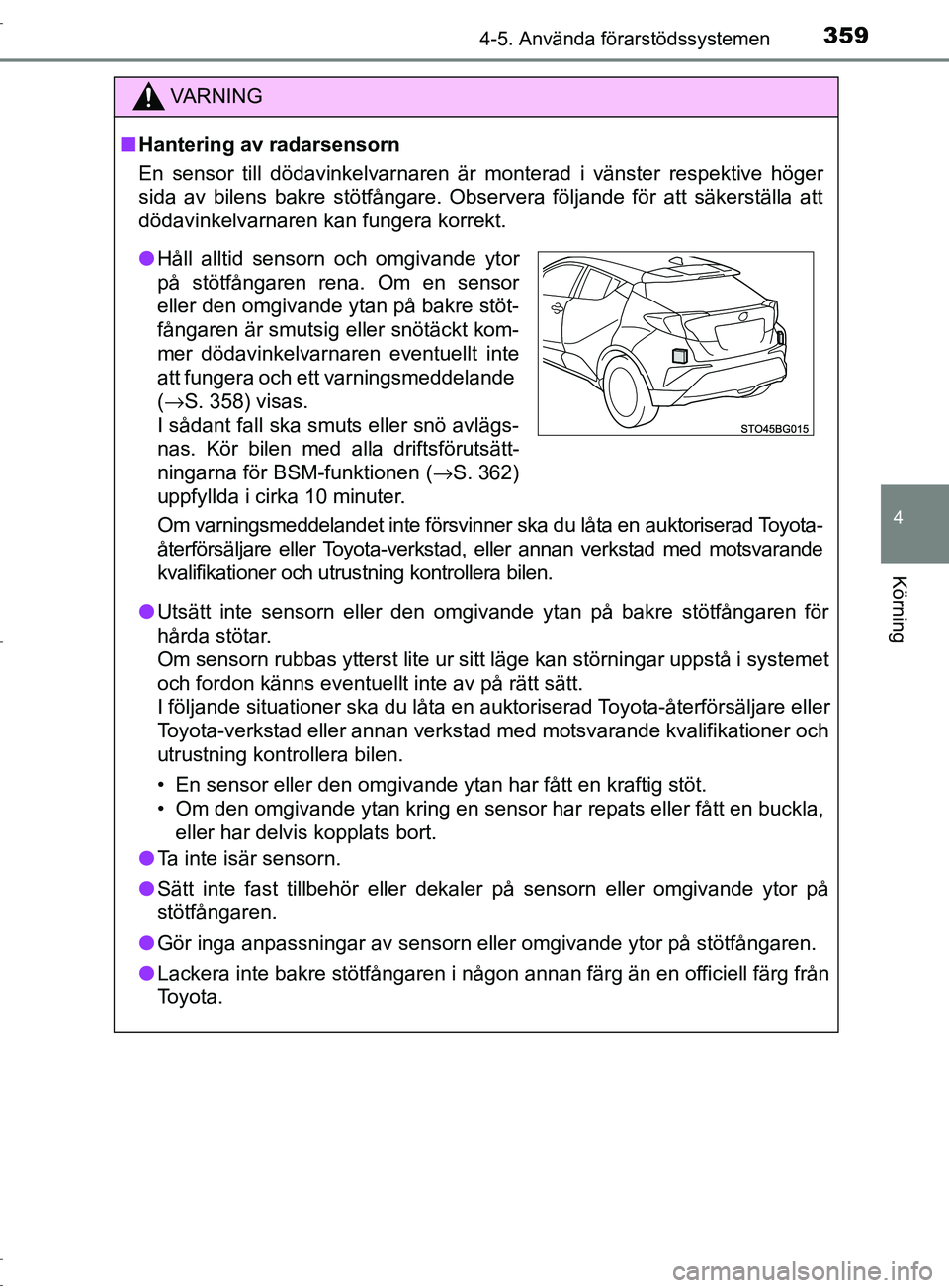

VARNING
■ Hantering av radarsensorn
En sensor till dödavinkelvarnaren är monterad i vänster respektive höger
sida av bilens bakre stötfångare. Observera följande för att säkerställa att
dödavinkelvarnaren kan fungera korrekt.
Om varningsmeddelandet inte försvinner ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
● Utsätt inte sensorn eller den omgivande ytan på bakre stötfångaren för
hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon känns eventuellt inte av på rätt sätt.
I följande situationer ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en buckla,
eller har delvis kopplats bort.
● Ta inte isär sensorn.
● Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
● Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
● Lackera inte bakre stötfångaren i någon annan färg än en officiell färg från
Toyota.
●Håll alltid sensorn och omgivande ytor
på stötfångaren rena. Om en sensor
eller den omgivande ytan på bakre stöt-
fångaren är smutsig eller snötäckt kom-
mer dödavinkelvarnaren eventuellt inte
att fungera och ett varningsmeddelande
(→S. 358) visas.
I sådant fall ska smuts eller snö avlägs-
nas. Kör bilen med alla driftsförutsätt-
ningarna för BSM-funktionen (→S. 362)
uppfyllda i cirka 10 minuter.
OM10528SE.book Page 359 Monday, November 28, 2016 2:32 PM

3604-5. Använda förarstödssystemen
OM10528SE

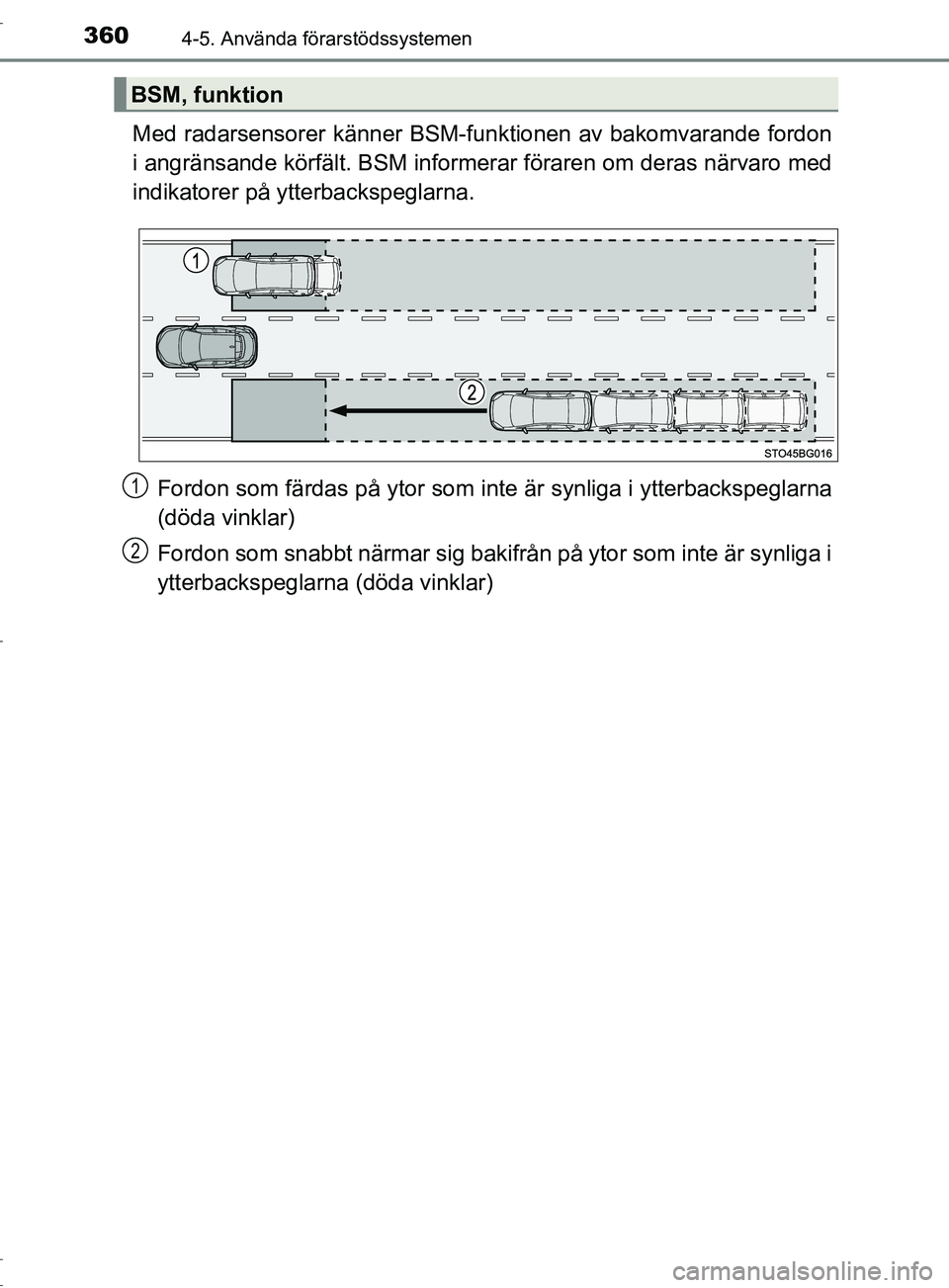

Med radarsensorer känner BSM-funktionen av bakomvarande fordon
i angränsande körfält. BSM informerar föraren om deras närvaro med
indikatorer på ytterbackspeglarna.Fordon som färdas på ytor som inte är synliga i ytterbackspeglarna
(döda vinklar)
Fordon som snabbt närmar sig bakifrån på ytor som inte är synliga i
ytterbackspeglarna (döda vinklar)
BSM, funktion
1
2
OM10528SE.book Page 360 Monday, November 28, 2016 2:32 PM

3634-5. Använda förarstödssystemen
4
Körning
OM10528SE■

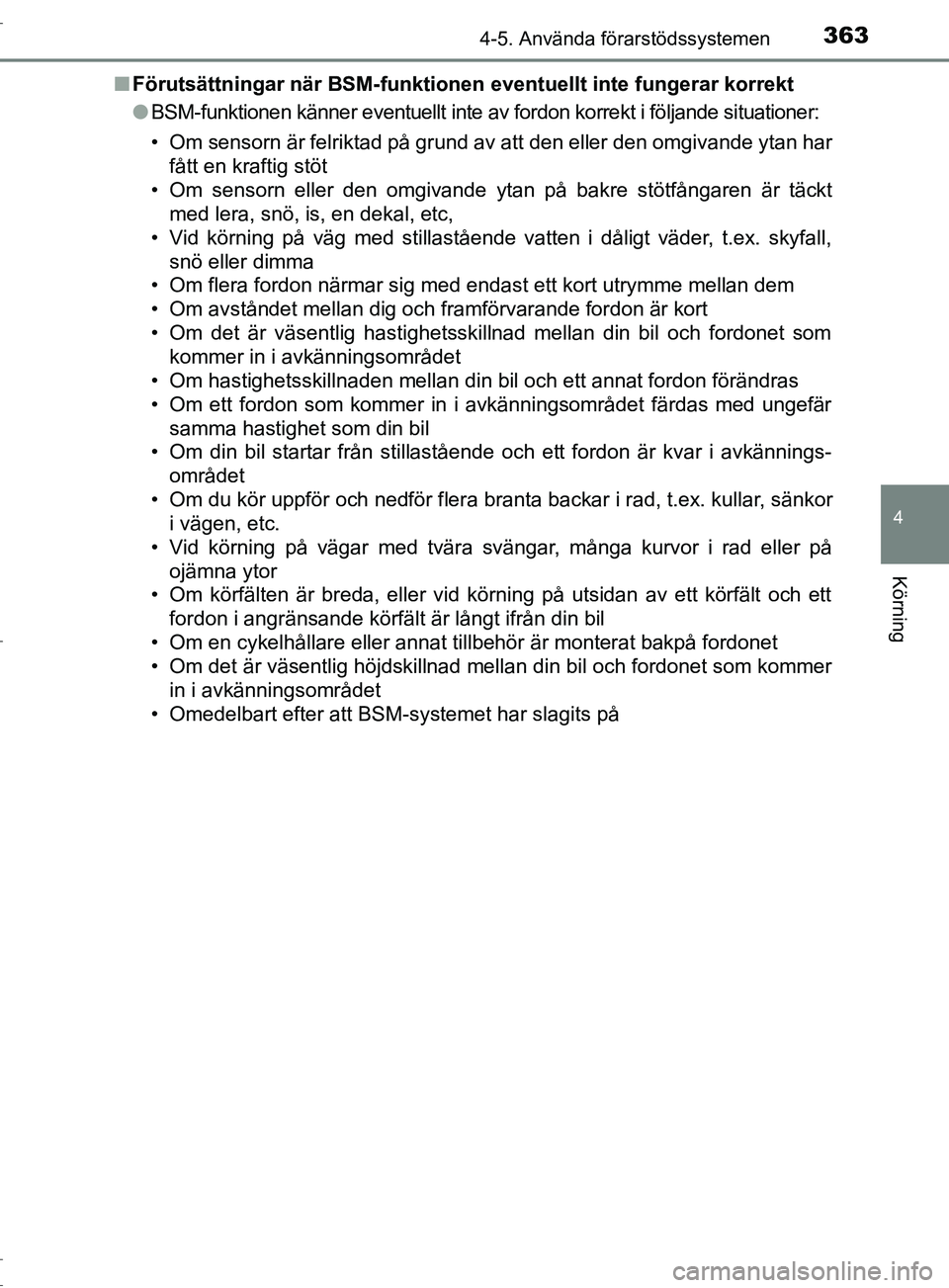

Förutsättningar när BSM-funktionen eventuellt inte fungerar korrekt
●BSM-funktionen känner eventuellt inte av fordon korrekt i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om avståndet mellan dig och framförvarande fordon är kort
• Om det är väsentlig hastighetsskillnad mellan din bil och fordonet som
kommer in i avkänningsområdet
• Om hastighetsskillnaden mellan din bil och ett annat fordon förändras
• Om ett fordon som kommer in i avkänningsområdet färdas med ungefä\
r
samma hastighet som din bil
• Om din bil startar från stillastående och ett fordon är kvar i avkännings- området
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor i vägen, etc.
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om körfälten är breda, eller vid körning på utsidan av ett körfält och ett fordon i angränsande körfält är långt ifrån din bil
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
• Om det är väsentlig höjdskillnad mellan din bil och fordonet som kommer in i avkänningsområdet
• Omedelbart efter att BSM-systemet har slagits på
OM10528SE.book Page 363 Monday, November 28, 2016 2:32 PM

3644-5. Använda förarstödssystemen
OM10528SE●

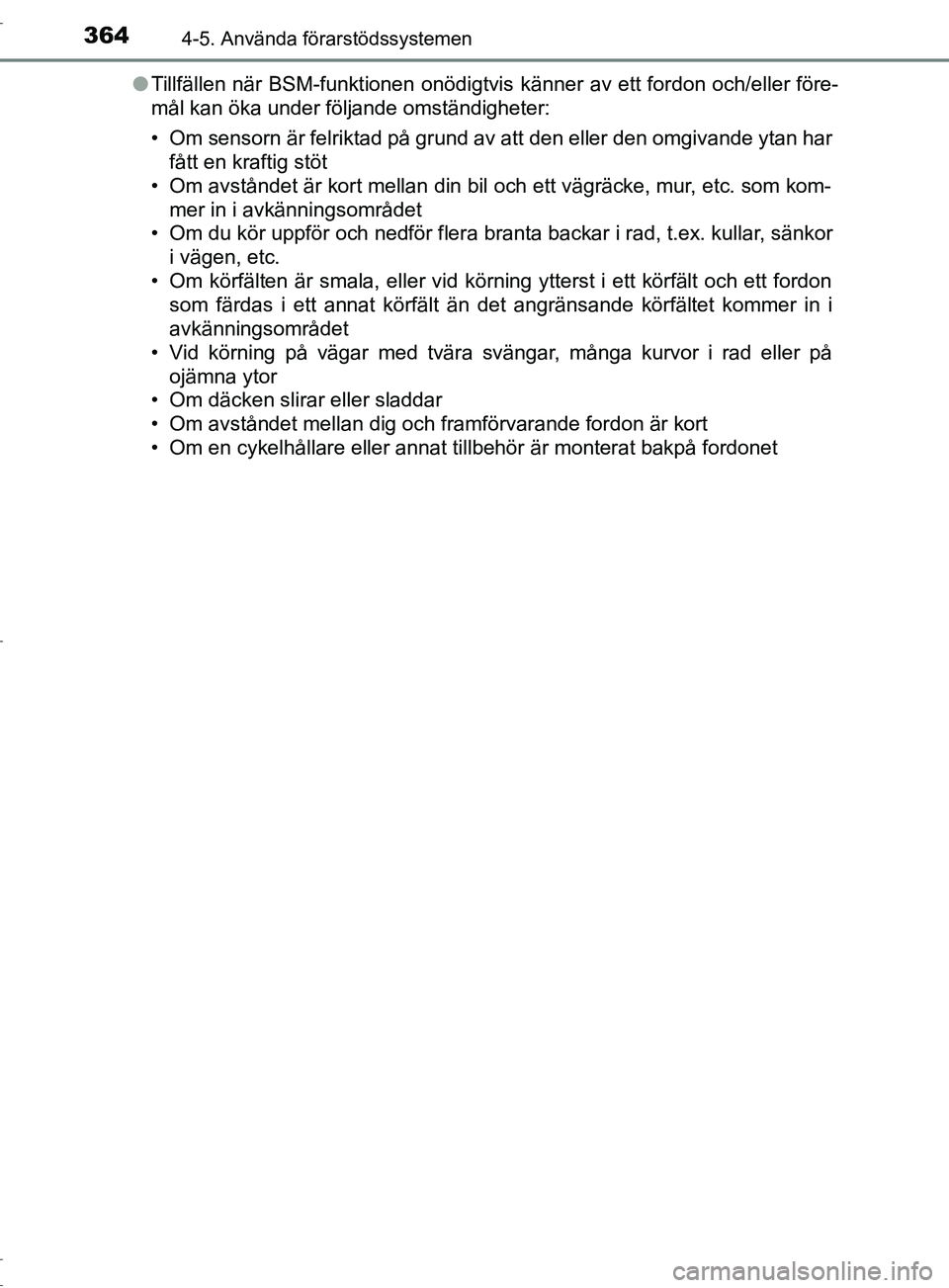

Tillfällen när BSM-funktionen onödigtvis känner av ett fordon och/eller före-
mål kan öka under följande omständigheter:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om avståndet är kort mellan din bil och ett vägräcke, mur, etc. som kom- mer in i avkänningsområdet
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Om körfälten är smala, eller vid körning ytterst i ett körfält och ett fordon som färdas i ett annat körfält än det angränsande körfältet kommer in i
avkänningsområdet
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om däcken slirar eller sladdar
• Om avståndet mellan dig och framförvarande fordon är kort
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
OM10528SE.book Page 364 Monday, November 28, 2016 2:32 PM

3654-5. Använda förarstödssystemen
4
Körning
OM10528SE

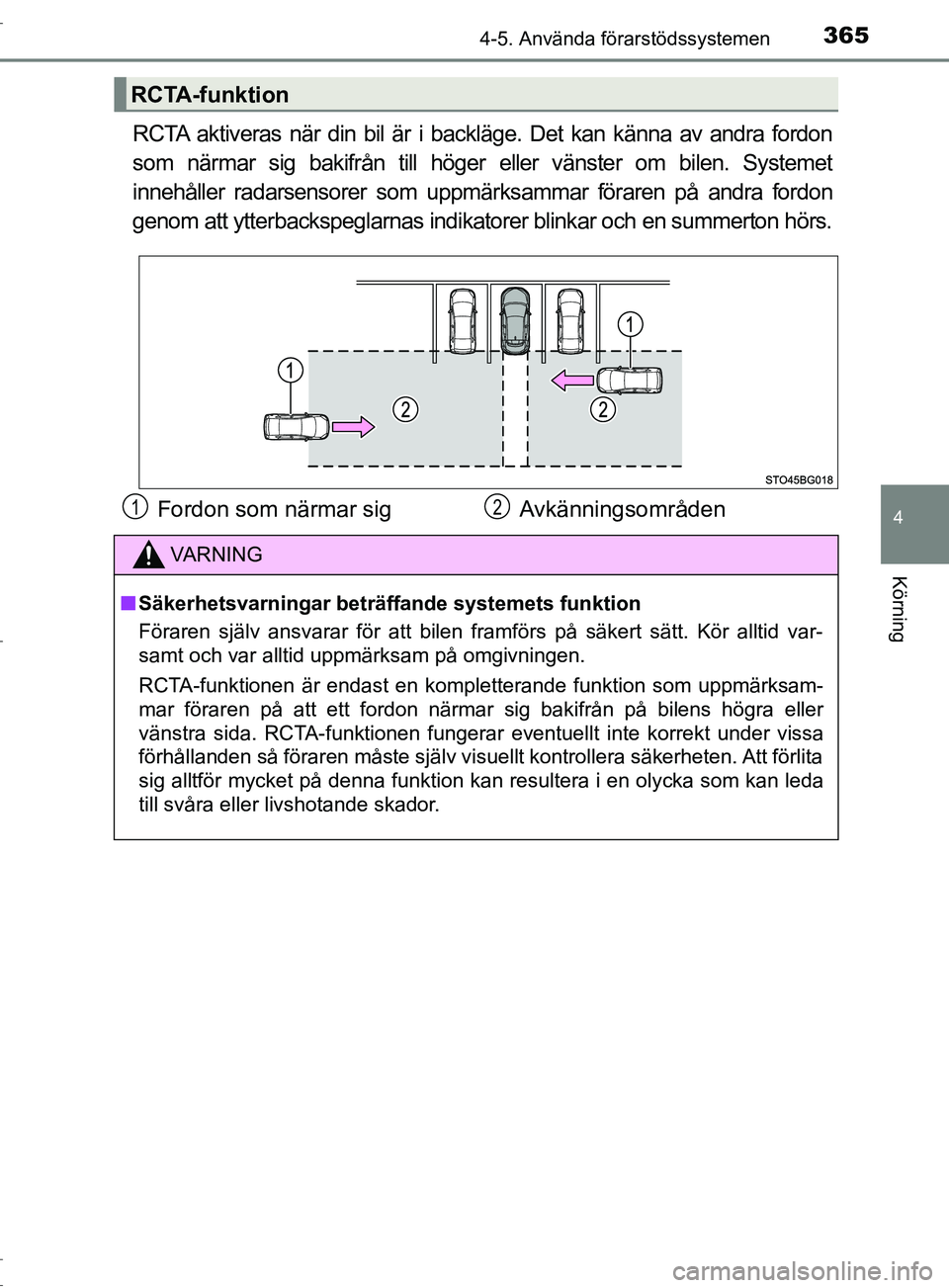

RCTA aktiveras när din bil är i backläge. Det kan känna av andra fordon
som närmar sig bakifrån till höger eller vänster om bilen. Systemet
innehåller radarsensorer som uppmärksammar föraren på andra fordon
genom att ytterbackspeglarnas indikatorer blinkar och en summerton hörs.
RCTA-funktion
Fordon som närmar sig Avkänningsområden
VARNING
■ Säkerhetsvarningar beträffande systemets funktion
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
RCTA-funktionen är endast en kompletterande funktion som uppmärksam-
mar föraren på att ett fordon närmar sig bakifrån på bilens högra eller
vänstra sida. RCTA-funktionen fungerar eventuellt inte korrekt under vissa
förhållanden så föraren måste själv visuellt kontrollera säkerheten. Att förlita
sig alltför mycket på denna funktion kan resultera i en olycka som kan leda
till svåra eller livshotande skador.
12
