2764-5. Använda förarstödssystemen

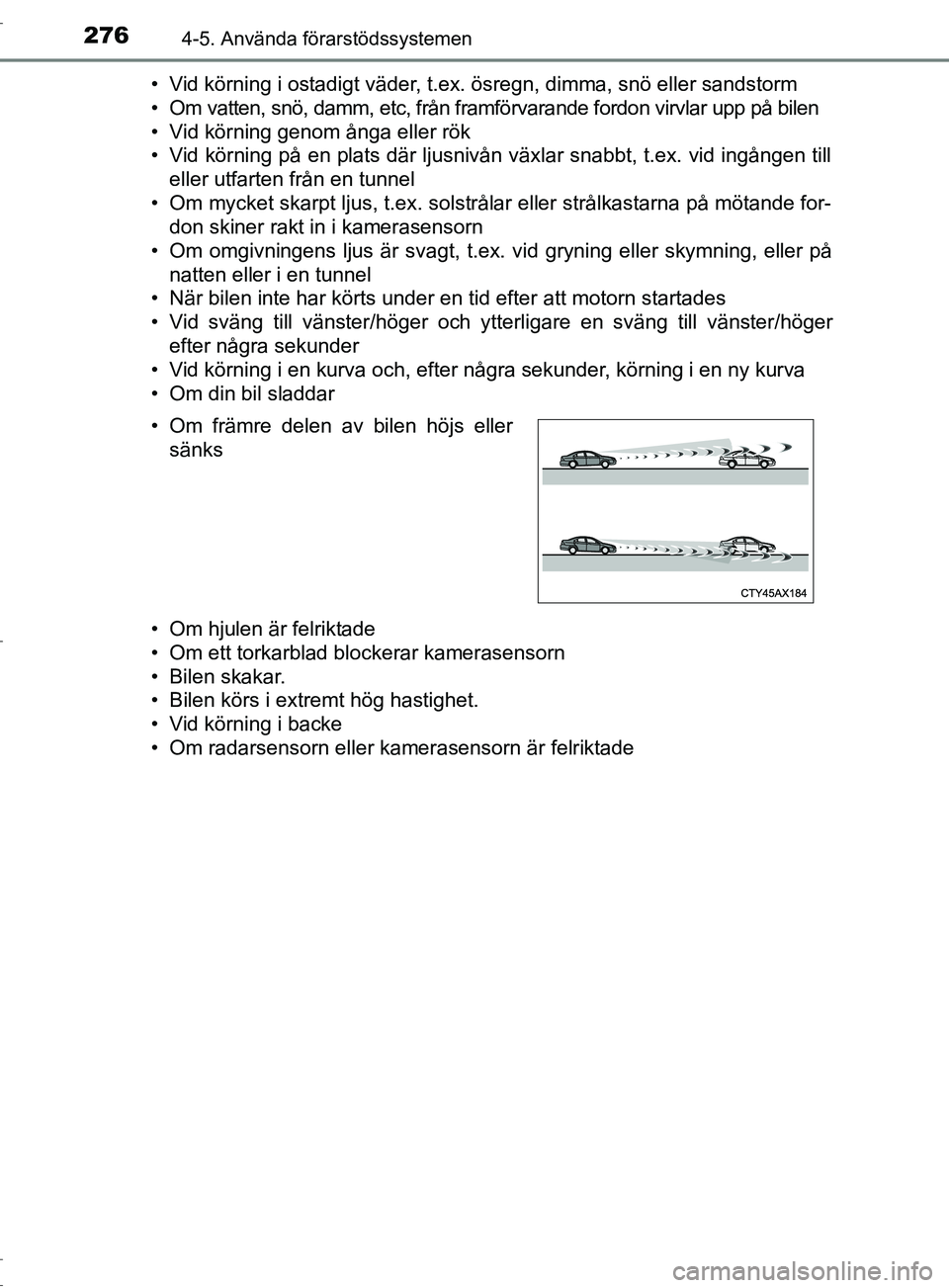

OM10528SE• Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande for- don skiner rakt in i kamerasensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på natten eller i en tunnel
• När bilen inte har körts under en tid efter att motorn startades
• Vid sväng till vänster/höger och ytterligare en sväng till vänster/höger efter några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om din bil sladdar
• Om hjulen är felriktade
• Om ett torkarblad blockerar kamerasensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning i backe
• Om radarsensorn eller kamerasensorn är felriktade • Om främre delen av bilen höjs eller sänks
OM10528SE.book Page 276 Monday, November 28, 2016 2:32 PM

2774-5. Använda förarstödssystemen
4
Körning
OM10528SE●

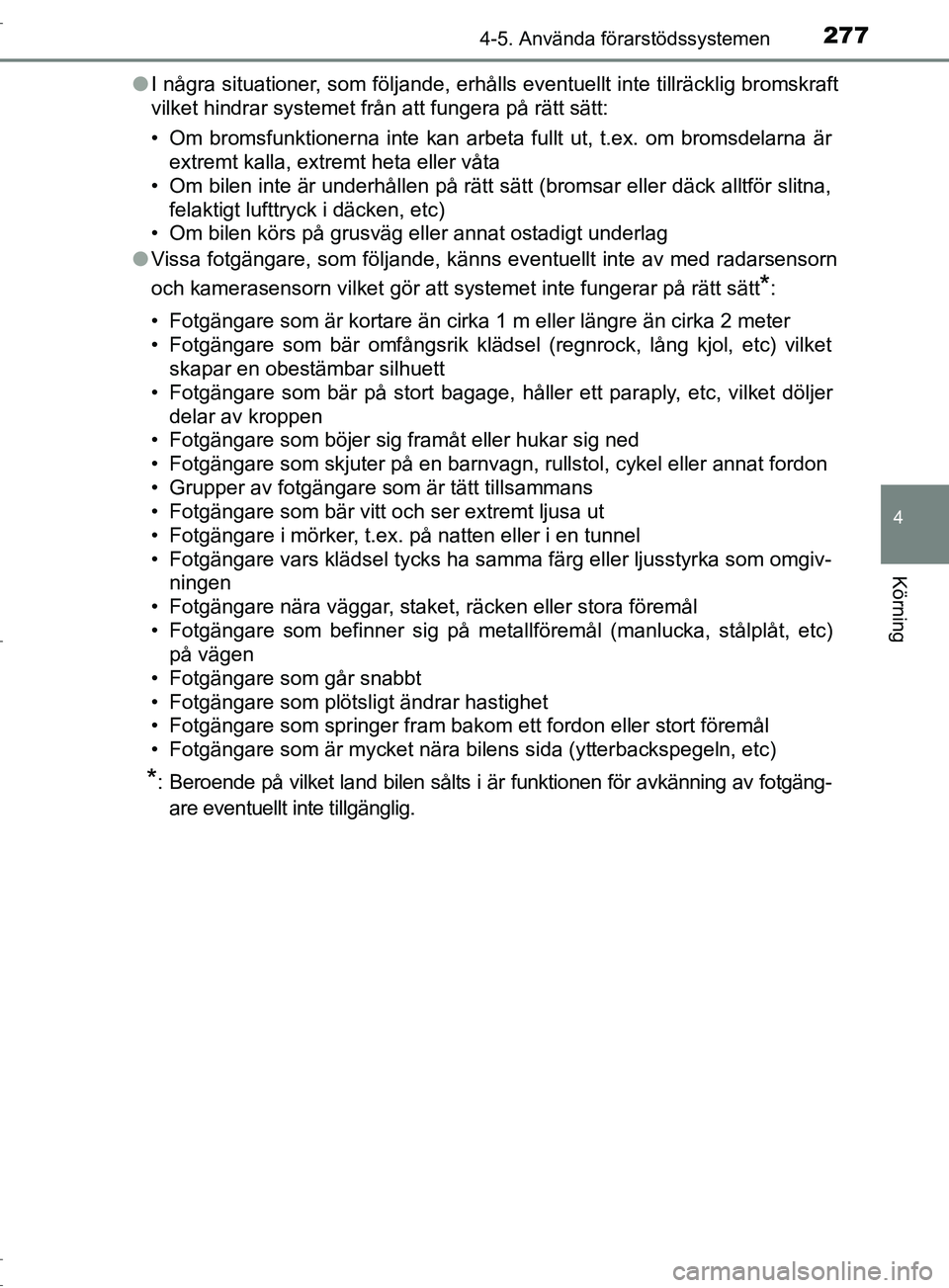

I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om bromsdelarna är
extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag
● Vissa fotgängare, som följande, känns eventuellt inte av med radarsensorn
och kamerasensorn vilket gör att systemet inte fungerar på rätt sätt
*:
• Fotgängare som är kortare än cirka 1 m eller längre än cirka 2 meter
• Fotgängare som bär omfångsrik klädsel (regnrock, lång kjol, etc) vilket skapar en obestämbar silhuett
• Fotgängare som bär på stort bagage, håller ett paraply, etc, vilket döljer delar av kroppen
• Fotgängare som böjer sig framåt eller hukar sig ned
• Fotgängare som skjuter på en barnvagn, rullstol, cykel eller annat fordon
• Grupper av fotgängare som är tätt tillsammans
• Fotgängare som bär vitt och ser extremt ljusa ut
• Fotgängare i mörker, t.ex. på natten eller i en tunnel
• Fotgängare vars klädsel tycks ha samma färg eller ljusstyrka som omgiv- ningen
• Fotgängare nära väggar, staket, räcken eller stora föremål
• Fotgängare som befinner sig på metallföremål (manlucka, stålplåt, etc) på vägen
• Fotgängare som går snabbt
• Fotgängare som plötsligt ändrar hastighet
• Fotgängare som springer fram bakom ett fordon eller stort föremål
• Fotgängare som är mycket nära bilens sida (ytterbackspegeln, etc)
*: Beroende på vilket land bilen sålts i är funktionen för avkänning av fotgäng-
are eventuellt inte tillgänglig.
OM10528SE.book Page 277 Monday, November 28, 2016 2:32 PM

2784-5. Använda förarstödssystemen
OM10528SE■
Om varningslampan PCS blinkar e ller tänds och ett varningsmedde-
lande visas på informationsdisplayen.
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet
● I följande situationer slocknar varningslampan, meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden åt\
erställs:
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är heta,
t.ex. av solen
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är kalla,
t.ex. i en extremt kall miljö
• Om radarsensorn eller emblemet på frontgrillen är smutsig eller täckt
med snö eller liknande
• När den del av vindrutan som är fram för kamerasensorn är immig eller
täckt av kondens eller is
(Avimning av vindrutan: →S. 518, 525)
• Om kamerasensorn är blockerad, t.ex. när motorhuven är öppen eller en dekal har fästs nära kamerasensorn på vindrutan
● Om varningslampan PCS fortsätter att blinka eller vara tänd, eller om var-
ningsmeddelandet inte försvinner kan en systemstörning ha uppstått. Låt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer kontrollera bilen omedelbart.
■ Om VSC stängs av
●Om VSC stängs av ( →S. 426) inaktiveras även bromsassistansen och
bromsfunktionen i det aktiva krockskyddet.
● Varningslampan PCS tänds och ”VSC TURNED OFF PRE-COLLISION
BRAKE SYSTEM UNAVAILABLE” (monokrom display) / ”VSC Turned Off
Pre-Collision Brake System Unavailable.” (färgskärm) visas på informa-
tionsdisplayen.
OM10528SE.book Page 278 Monday, November 28, 2016 2:32 PM

279
4
4-5. Använda förarstödssystemen
Körning
OM10528SE

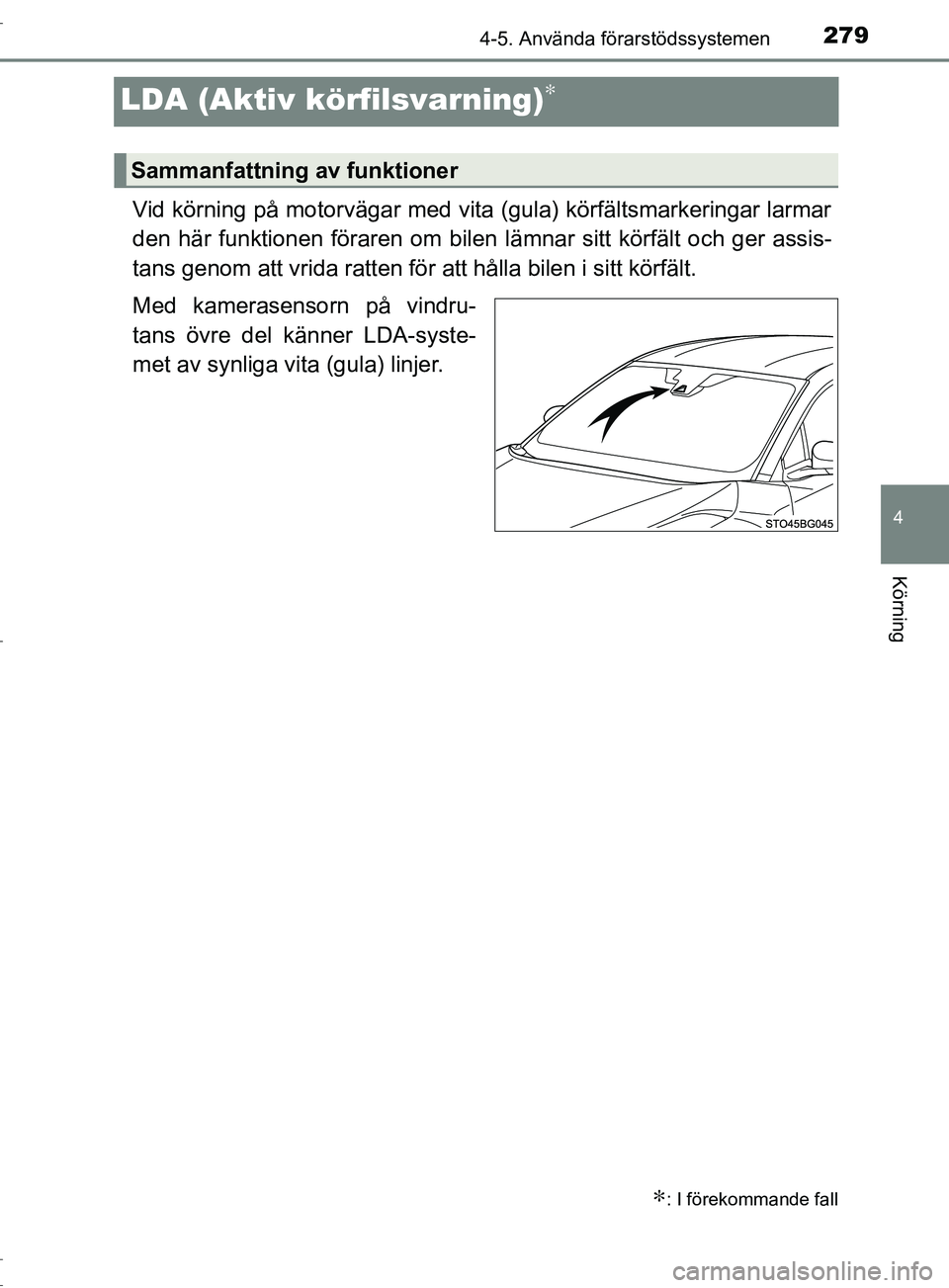

LDA (Aktiv körfilsvarning)∗
Vid körning på motorvägar med vita (gula) körfältsmarkeringar larmar
den här funktionen föraren om bilen lämnar sitt körfält och ger assis-
tans genom att vrida ratten för att hålla bilen i sitt körfält.
Med kamerasensorn på vindru-
tans övre del känner LDA-syste-
met av synliga vita (gula) linjer.
∗: I förekommande fall
Sammanfattning av funktioner
OM10528SE.book Page 279 Monday, November 28, 2016 2:32 PM

2914-5. Använda förarstödssystemen
4
Körning
OM10528SE■

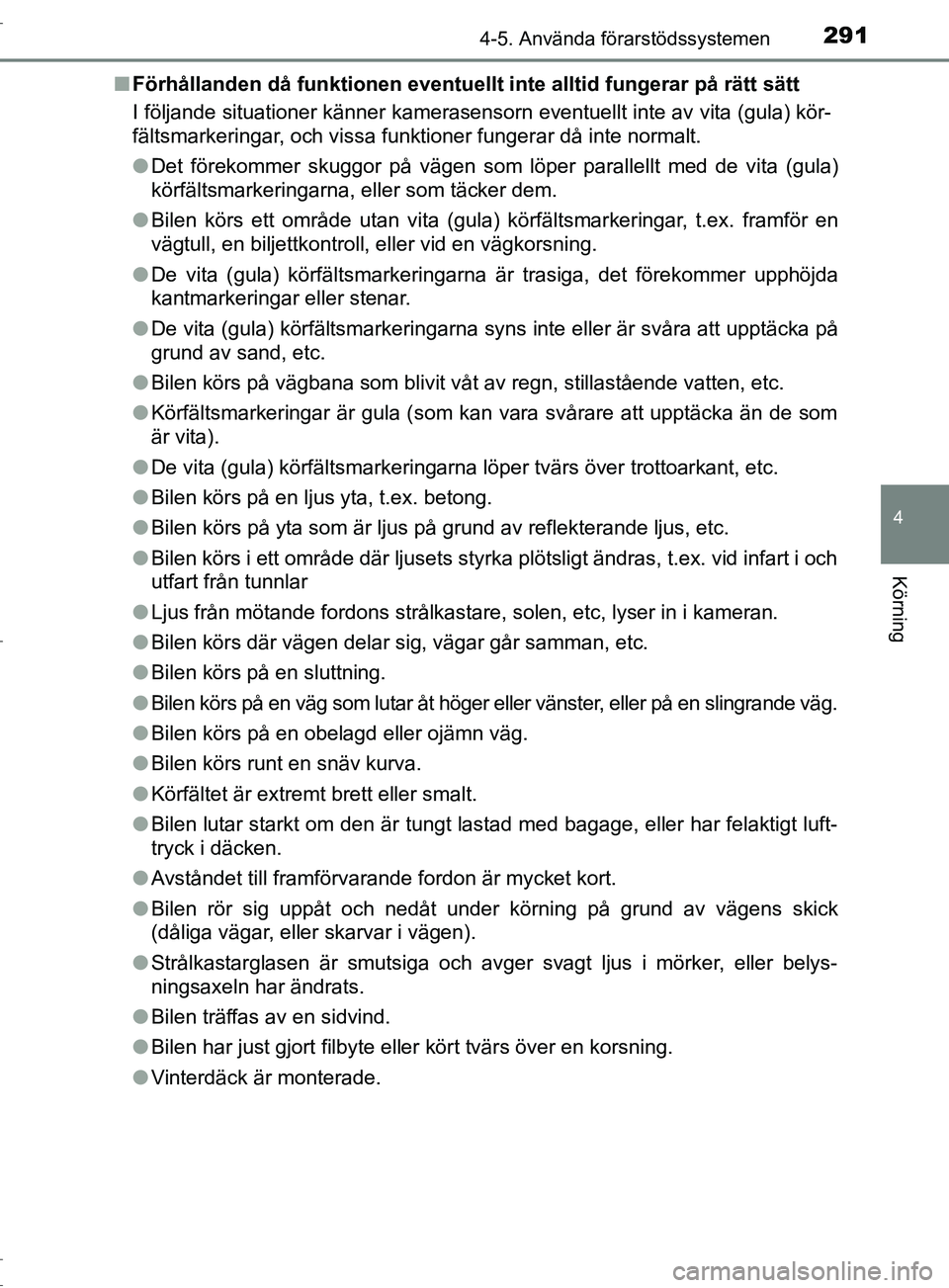

Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner kamerasensorn eventuellt inte av vita (gula) kör-
fältsmarkeringar, och vissa funktioner fungerar då inte normalt.
●Det förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
● Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
● De vita (gula) körfältsmarkeringarna är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
● De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
● Bilen körs på vägbana som blivit våt av regn, stillastående vatten, etc.
● Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än de som
är vita).
● De vita (gula) körfältsmarkeringar na löper tvärs över trottoarkant, etc.
● Bilen körs på en ljus yta, t.ex. betong.
● Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
● Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
● Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
● Bilen körs där vägen delar sig, vägar går samman, etc.
● Bilen körs på en sluttning.
● Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande väg.
● Bilen körs på en obelagd eller ojämn väg.
● Bilen körs runt en snäv kurva.
● Körfältet är extremt brett eller smalt.
● Bilen lutar starkt om den är tungt lastad med bagage, eller har felaktigt luft-
tryck i däcken.
● Avståndet till framförvarande fordon är mycket kort.
● Bilen rör sig uppåt och nedåt under körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
● Strålkastarglasen är smutsiga och avger svagt ljus i mörker, eller belys-
ningsaxeln har ändrats.
● Bilen träffas av en sidvind.
● Bilen har just gjort filbyte eller kört tvärs över en korsning.
● Vinterdäck är monterade.
OM10528SE.book Page 291 Monday, November 28, 2016 2:32 PM

2924-5. Använda förarstödssystemen
OM10528SE■

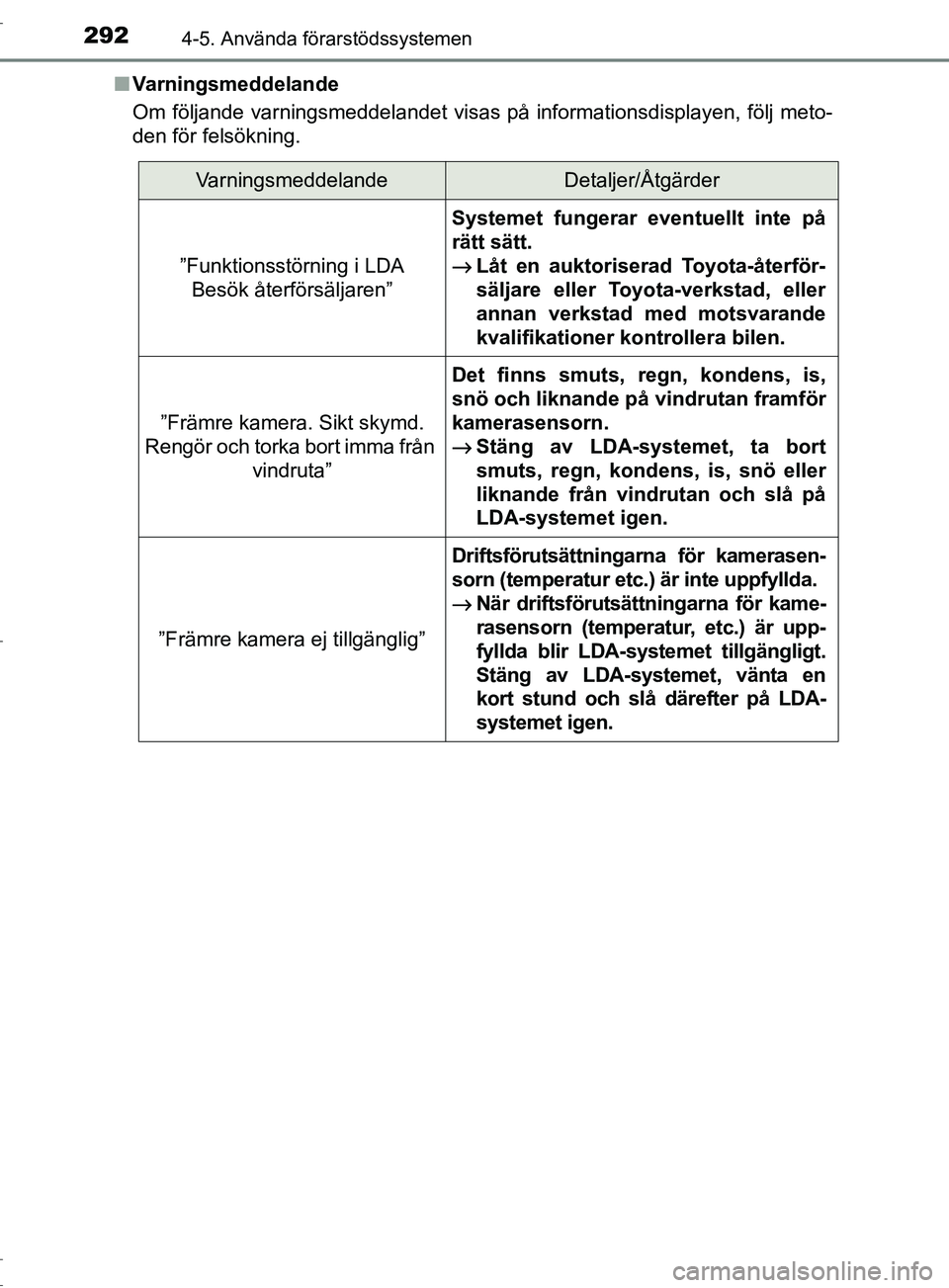

Varningsmeddelande
Om följande varningsmeddelandet visas på informationsdisplayen, följ meto-
den för felsökning.
VarningsmeddelandeDetaljer/Åtgärder
”Funktionsstörning i LDA
Besök återförsäljaren”
Systemet fungerar eventuellt inte på
rätt sätt.
→
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
”Främre kamera. Sikt skymd.
Rengör och torka bort imma från
vindruta”
Det finns smuts, regn, kondens, is,
snö och liknande på vindrutan framför
kamerasensorn.
→
Stäng av LDA-systemet, ta bort
smuts, regn, kondens, is, snö eller
liknande från vindrutan och slå på
LDA-systemet igen.
”Främre kamera ej tillgänglig”
Driftsförutsättninga rna för kamerasen-
sorn (temperatur etc.) är inte uppfyllda.
→
När driftsförutsättningarna för kame-
rasensorn (temperatur, etc.) är upp-
fyllda blir LDA-systemet tillgängligt.
Stäng av LDA-systemet, vänta en
kort stund och slå därefter på LDA-
systemet igen.
OM10528SE.book Page 292 Monday, November 28, 2016 2:32 PM

2934-5. Använda förarstödssystemen
4
Körning

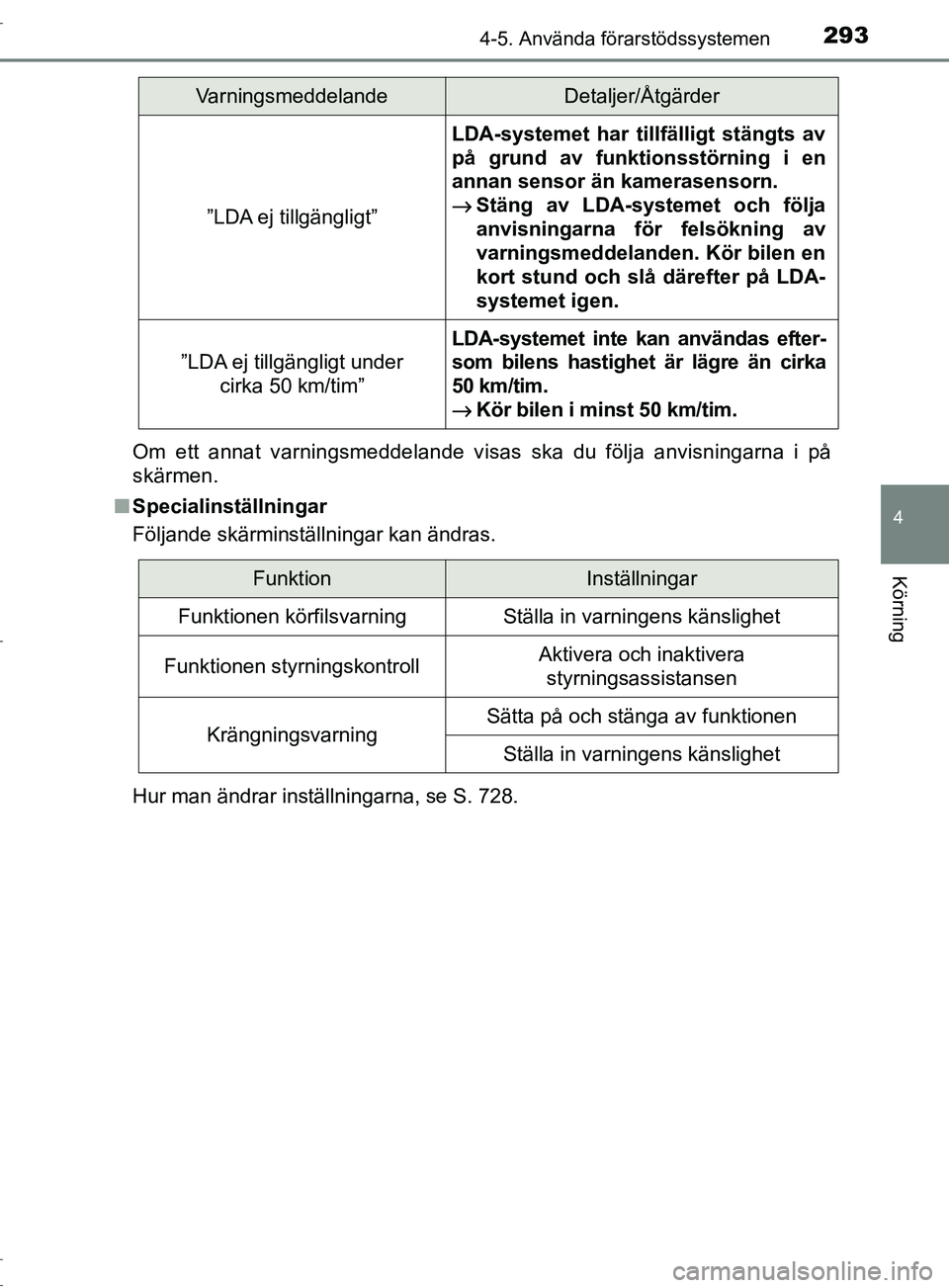

OM10528SEOm ett annat varningsmeddelande visas ska du följa anvisningarna i på
skärmen.
■ Specialinställningar
Följande skärminställningar kan ändras.
Hur man ändrar inställningarna, se S. 728.
”LDA ej tillgängligt”
LDA-systemet har tillfälligt stängts av
på grund av funktionsstörning i en
annan sensor än kamerasensorn.
→
Stäng av LDA-systemet och följa
anvisningarna för felsökning av
varningsmeddelanden. Kör bilen en
kort stund och slå därefter på LDA-
systemet igen.
”LDA ej tillgängligt under
cirka 50 km/tim”
LDA-systemet inte kan användas efter-
som bilens hastighet är lägre än cirka
50 km/tim.
→
Kör bilen i minst 50 km/tim.
VarningsmeddelandeDetaljer/Åtgärder
FunktionInställningar
Funktionen körfilsvarningStälla in varningens känslighet
Funktionen styrningskontrollAktivera och inaktivera styrningsassistansen
KrängningsvarningSätta på och stänga av funktionen
Ställa in varningens känslighet
OM10528SE.book Page 293 Monday, November 28, 2016 2:32 PM

2944-5. Använda förarstödssystemen
OM10528SE

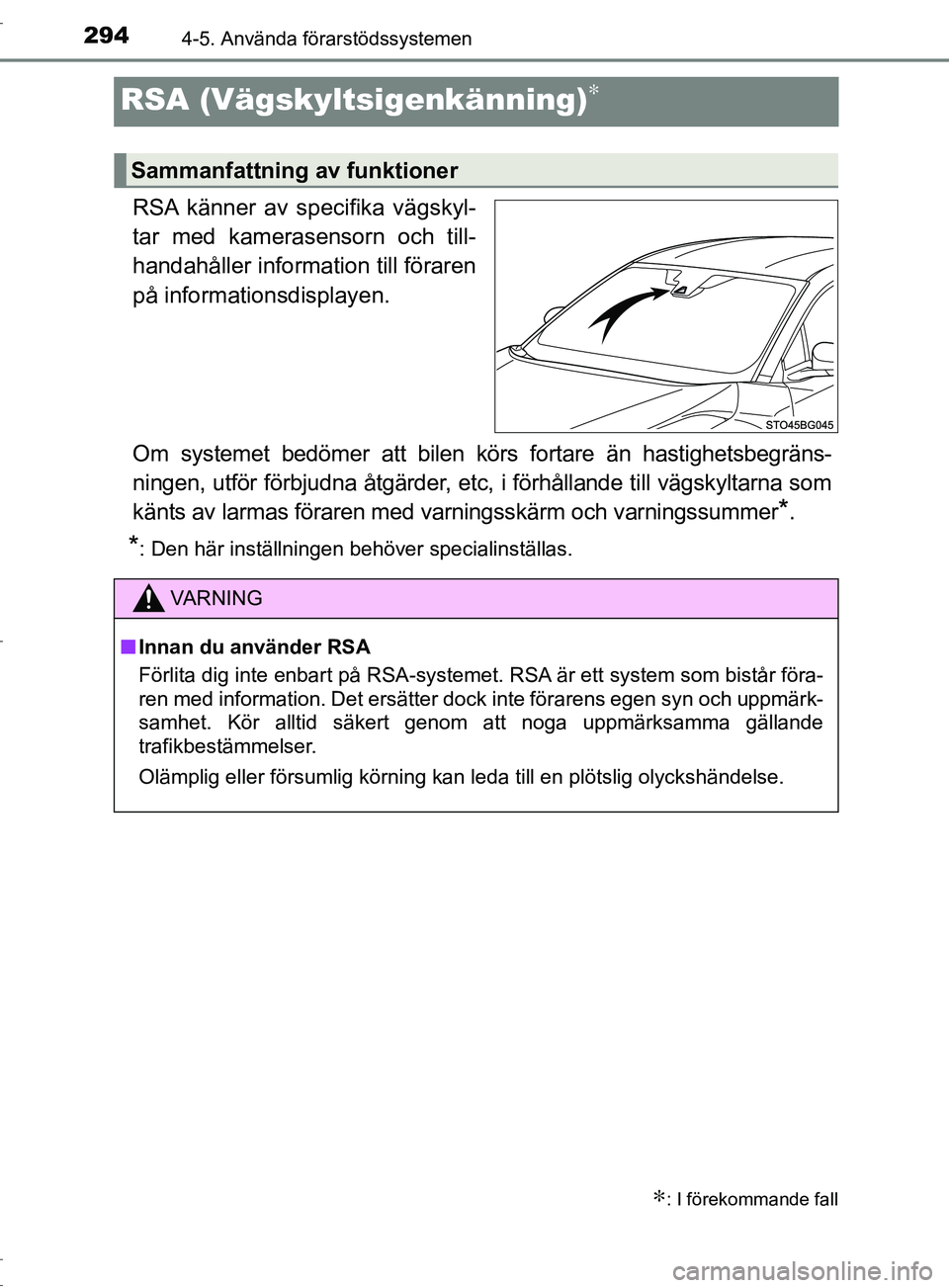

RSA (Vägskyltsigenkänning)∗
RSA känner av specifika vägskyl-
tar med kamerasensorn och till-
handahåller information till föraren
på informationsdisplayen.
Om systemet bedömer att bilen körs fortare än hastighetsbegräns-
ningen, utför förbjudna åtgärder, etc, i förhållande till vägskyltarna som
känts av larmas föraren med varningsskärm och varningssummer
*.
*: Den här inställningen behöver specialinställas.
∗: I förekommande fall
Sammanfattning av funktioner
VARNING
■ Innan du använder RSA
Förlita dig inte enbart på RSA-systemet. RSA är ett system som bistår föra-
ren med information. Det ersätter dock inte förarens egen syn och uppmärk-
samhet. Kör alltid säkert genom att noga uppmärksamma gällande
trafikbestämmelser.
Olämplig eller försumlig körning kan leda till en plötslig olyckshändelse.
OM10528SE.book Page 294 Monday, November 28, 2016 2:32 PM

2954-5. Använda förarstödssystemen
4
Körning
OM10528SE

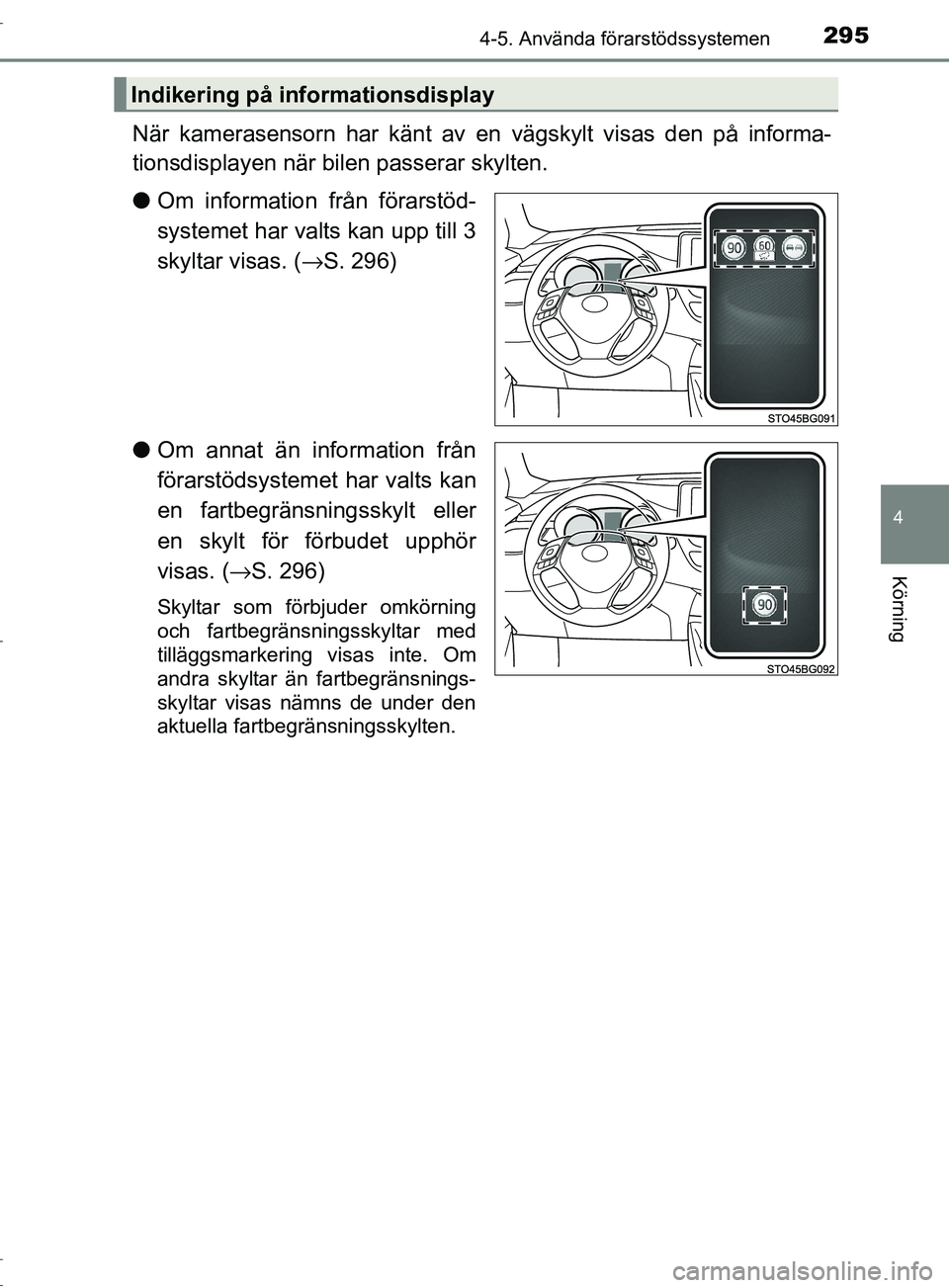

När kamerasensorn har känt av en vägskylt visas den på informa-
tionsdisplayen när bilen passerar skylten.
● Om information från förarstöd-
systemet har valts kan upp till 3
skyltar visas. ( →S. 296)
● Om annat än information från
förarstödsystemet har valts kan
en fartbegränsningsskylt eller
en skylt för förbudet upphör
visas. ( →S. 296)
Skyltar som förbjuder omkörning
och fartbegränsningsskyltar med
tilläggsmarkering visas inte. Om
andra skyltar än fartbegränsnings-
skyltar visas nämns de under den
aktuella fartbegränsningsskylten.
Indikering på in formationsdisplay
OM10528SE.book Page 295 Monday, November 28, 2016 2:32 PM

2984-5. Använda förarstödssystemen
OM10528SE
■Automatisk avstängning av RSA-visning
En eller flera skyltar stängs automatiskt av i följande situationer.
●En ny skylt känns inte av på ett visst avstånd.
● Vägen ändras på grund av vänster- eller högersväng.
■ Förhållanden då funktionen inte alltid fungerar eller känner av på rätt sätt
I följande situationer aktiveras RSA inte normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta innebär dock inte en funktionsstörning.
● Om kamerasensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
● Vindrutan är täckt med smuts, snö, dekaler, etc. nära kamerasensorn.
● I ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
● Ljus från ett mötande fordon, solen, etc, lyser in i kamerasensorn.
● Skylten är smutsig, blekt, lutar eller är skev och, om det är en elektronisk
skylt, kontrasten är svag.
● Hela eller delar av skylten är dold bakom löv på ett träd, en stolpe, etc.
● Kamerasensorn kunde bara uppfatta skylten under för kort tid.
● Körmiljön (svängar, körfältsbyte, etc) bedöms felaktigt.
● Även om en skylt inte är tillämplig för det aktuella körfältet, t.ex. skylt som är
placerad strax efter en motorvägsavfart, eller i en närliggande körfält strax
före körfältsbyte.
● Dekaler är fästa bakpå ett framförvarande fordon.
● En skylt som liknar en skylt som finns i systemet känns av.
● Bilen körs i ett land med annan trafikriktning.
● Fartbegränsningsskyltar kan kännas av och visas (om de är placerade inom
synhåll för kamerasensorn) medan bilen körs på huvudvägen.
● Fartbegränsningsskyltar vid utfarter från rondeller kan kännas av och visas
(om de är placerade inom synhåll för kamerasensorn) vid körning i rondell.
● Hastighetsinformationen som visas på instrumentet och som visas i naviga-
tionssystemet (i förekommande fall) kan skilja sig från navigationssystem
som använder kartdata.
OM10528SE.book Page 298 Monday, November 28, 2016 2:32 PM
