TOYOTA C-HR 2017 Bruksanvisningar (in Swedish)

6217-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE

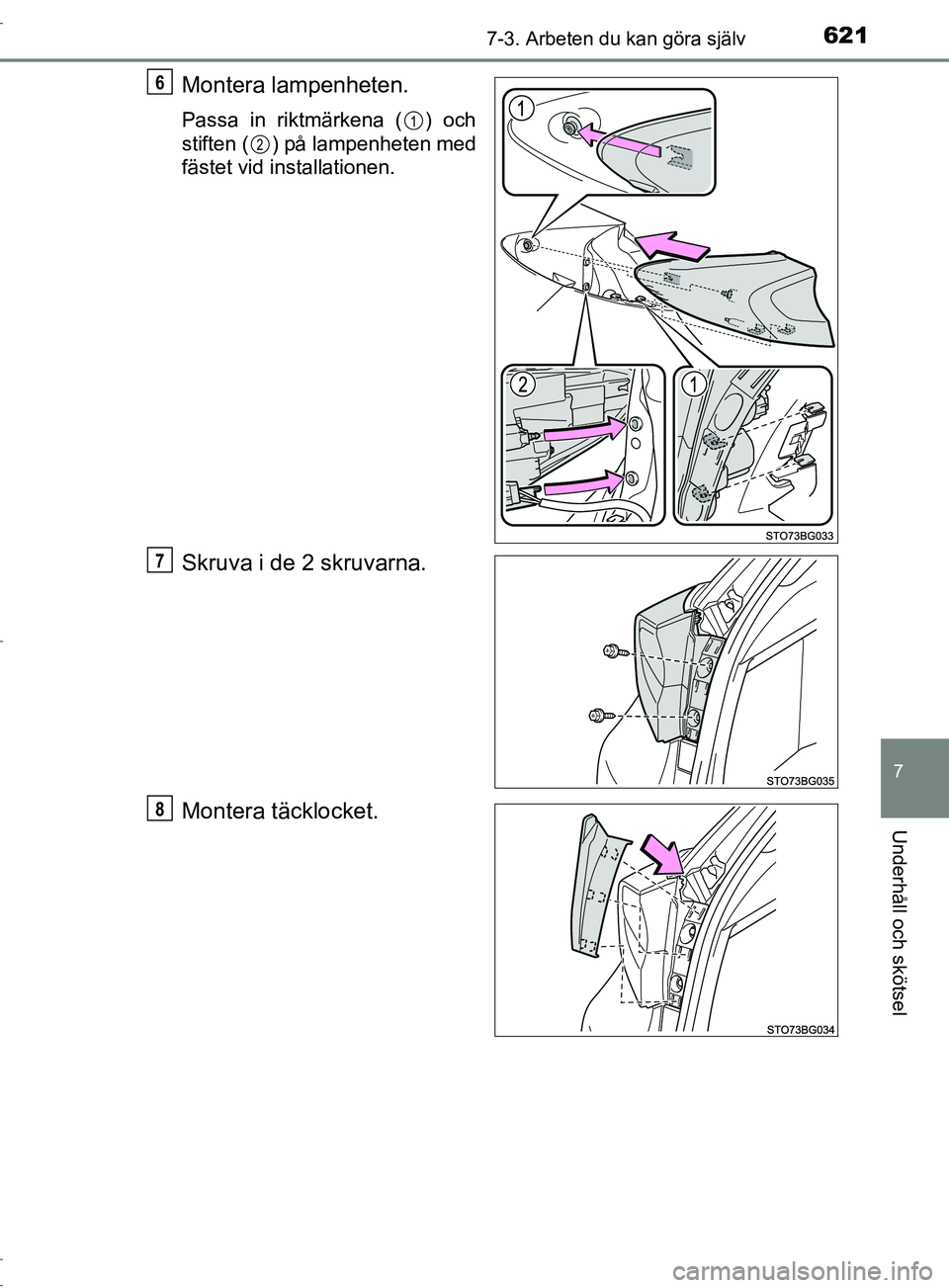

Montera lampenheten.
Passa in riktmärkena ( ) och
stiften ( ) på lampenheten med
fästet vid installationen.
Skruva i de 2 skruvarna.
Montera täcklocket.
6
1
2
7
8
OM10528SE.book Page 621 Monday, November 28, 2016 2:32 PM

6227-3. Arbeten du kan göra själv
OM10528SE■

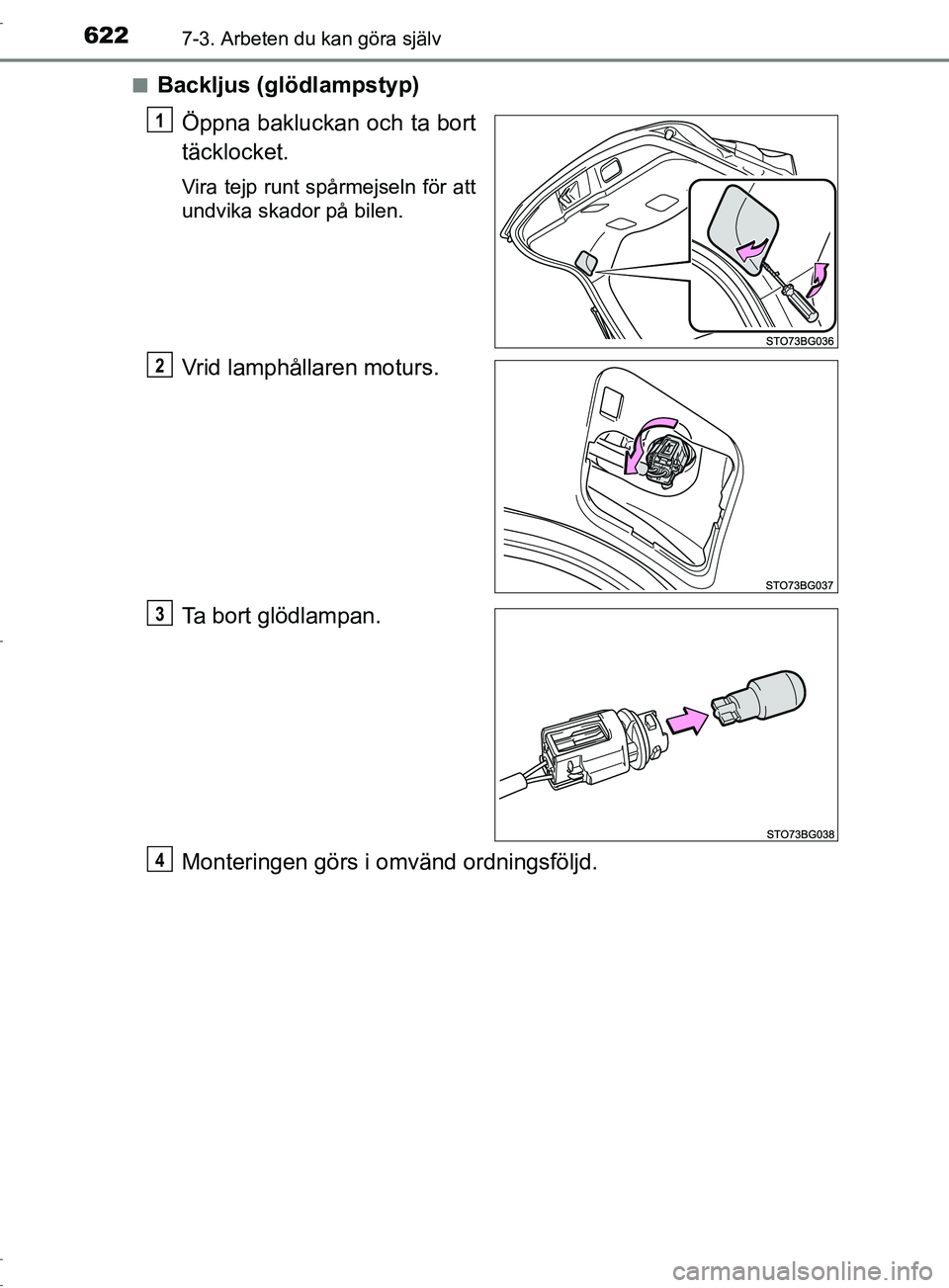

Backljus (glödlampstyp)
Öppna bakluckan och ta bort
täcklocket.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
4
OM10528SE.book Page 622 Monday, November 28, 2016 2:32 PM

6237-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE■

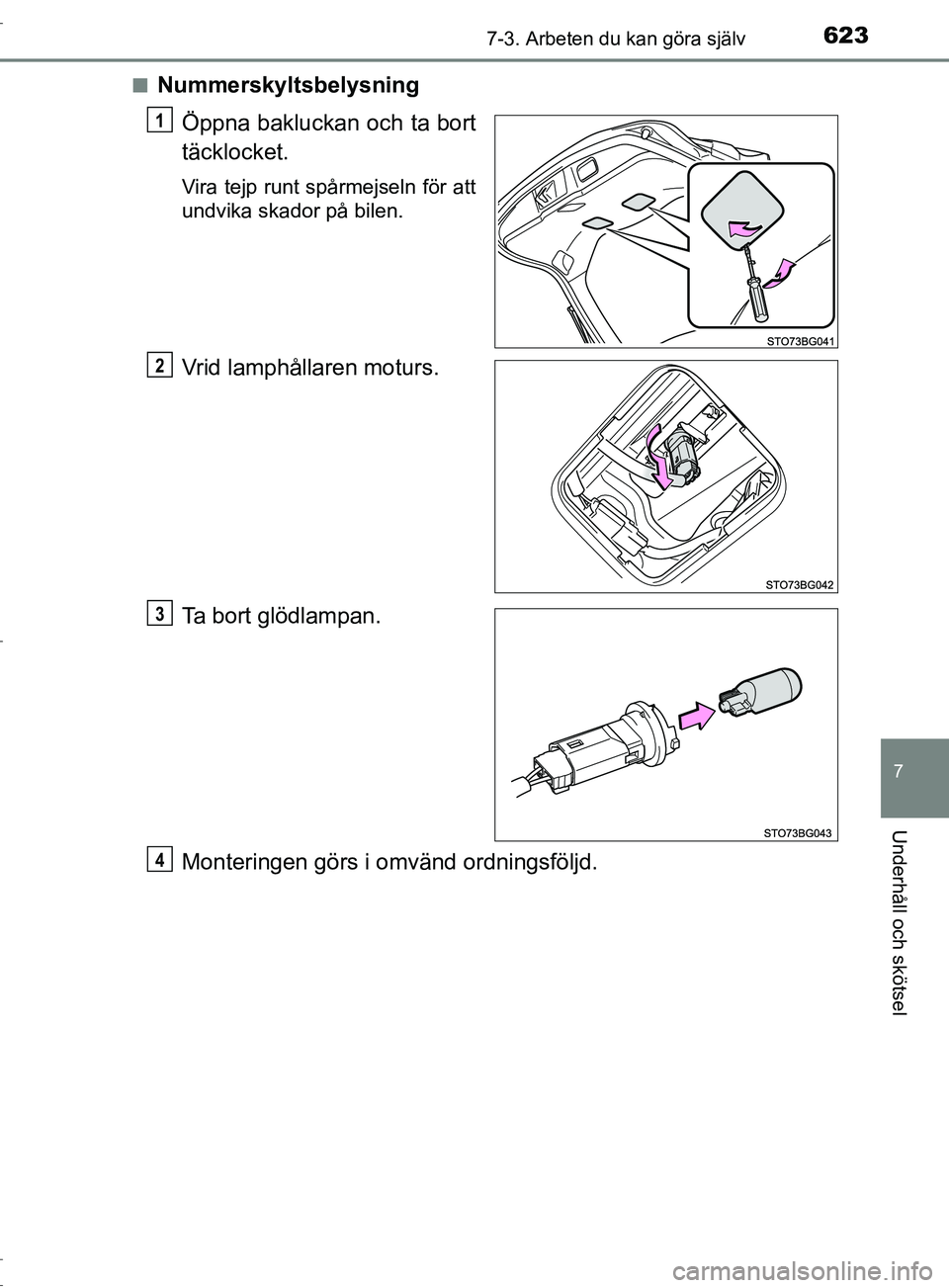

Nummerskyltsbelysning
Öppna bakluckan och ta bort
täcklocket.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
4
OM10528SE.book Page 623 Monday, November 28, 2016 2:32 PM

6247-3. Arbeten du kan göra själv
OM10528SE■

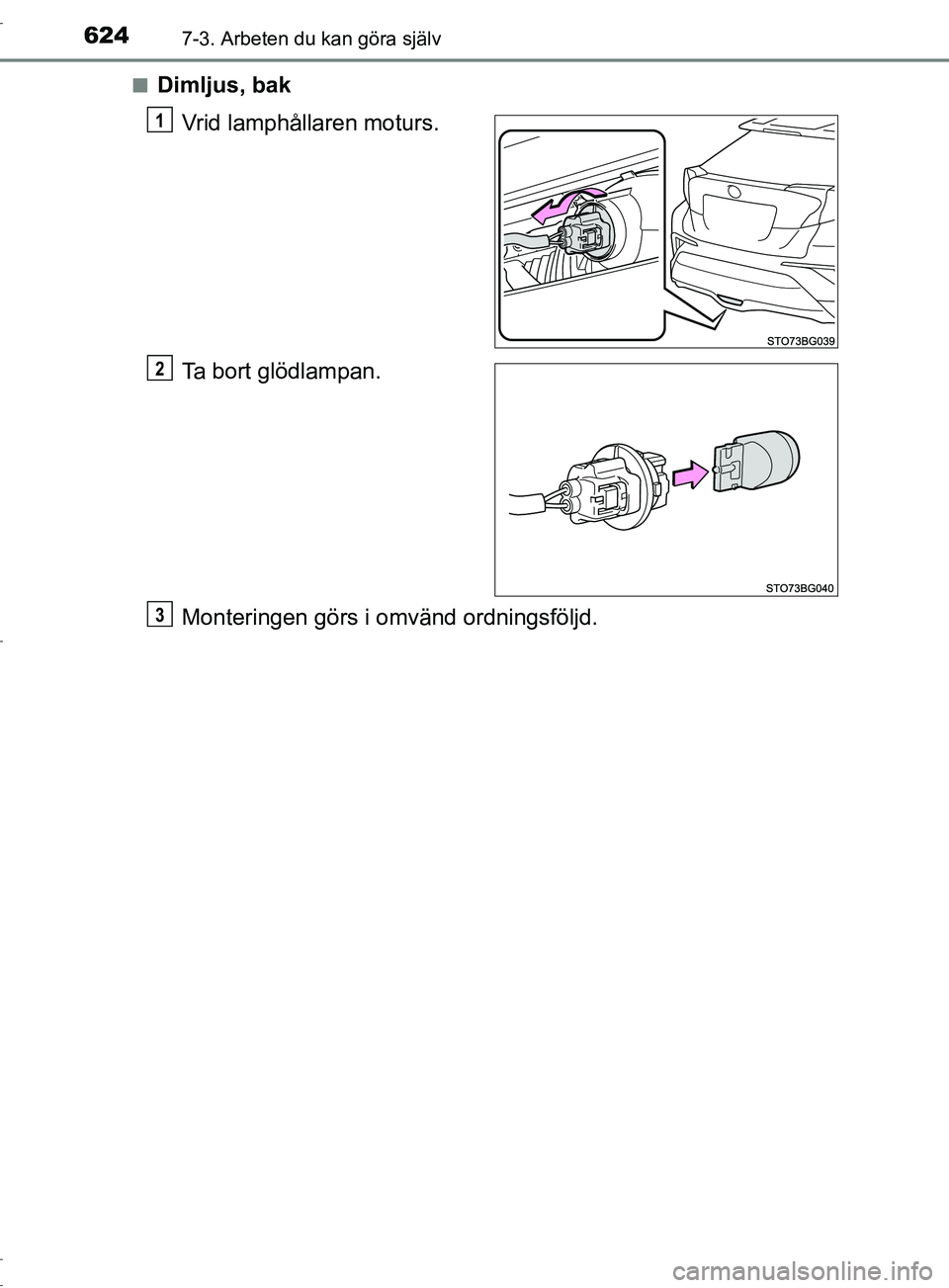

Dimljus, bak
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
OM10528SE.book Page 624 Monday, November 28, 2016 2:32 PM

6257-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE■

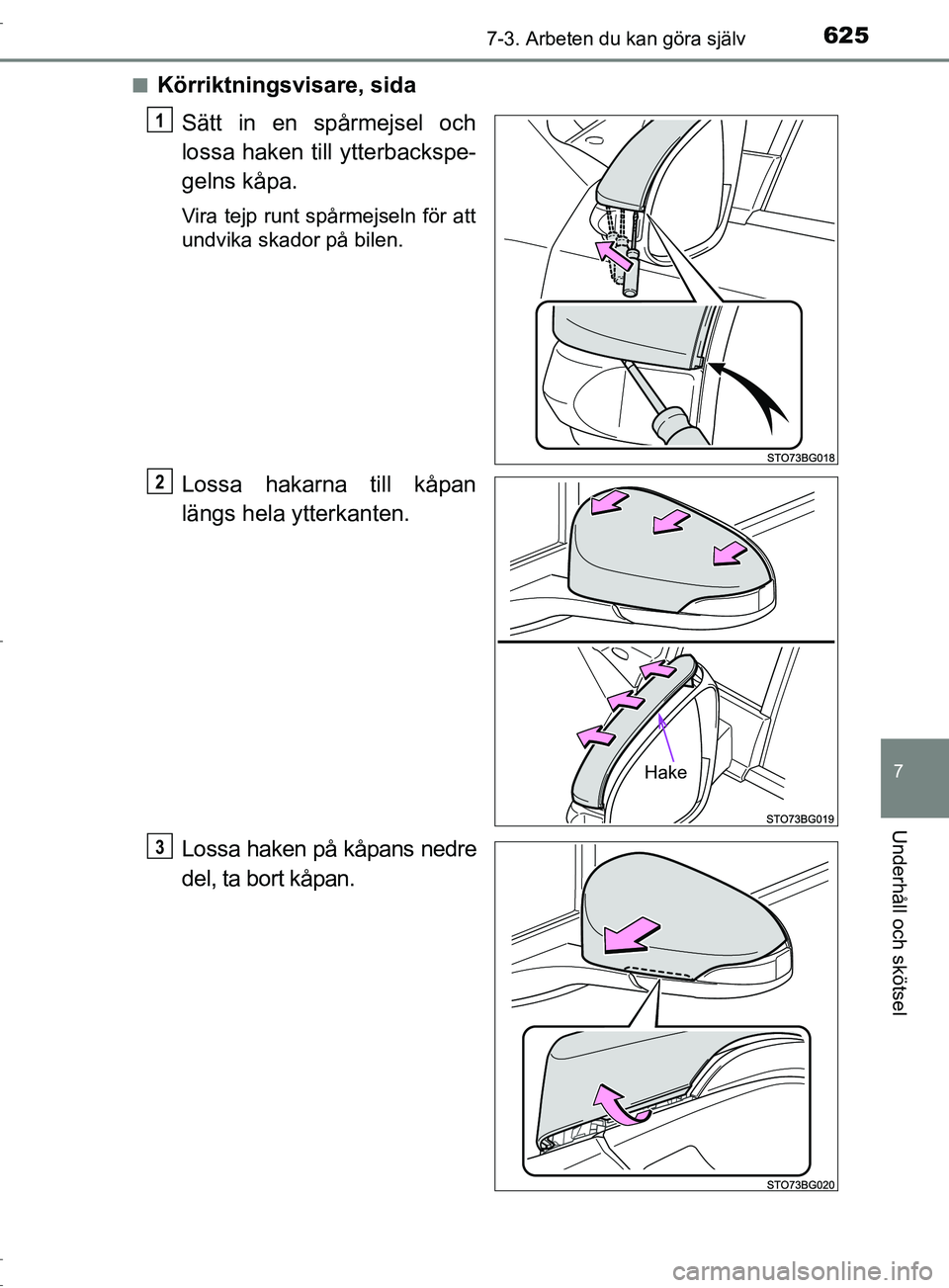

Körriktningsvisare, sida
Sätt in en spårmejsel och
lossa haken till ytterbackspe-
gelns kåpa.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Lossa hakarna till kåpan
längs hela ytterkanten.
Lossa haken på kåpans nedre
del, ta bort kåpan.
1
Hake
2
3
OM10528SE.book Page 625 Monday, November 28, 2016 2:32 PM

6267-3. Arbeten du kan göra själv
OM10528SE

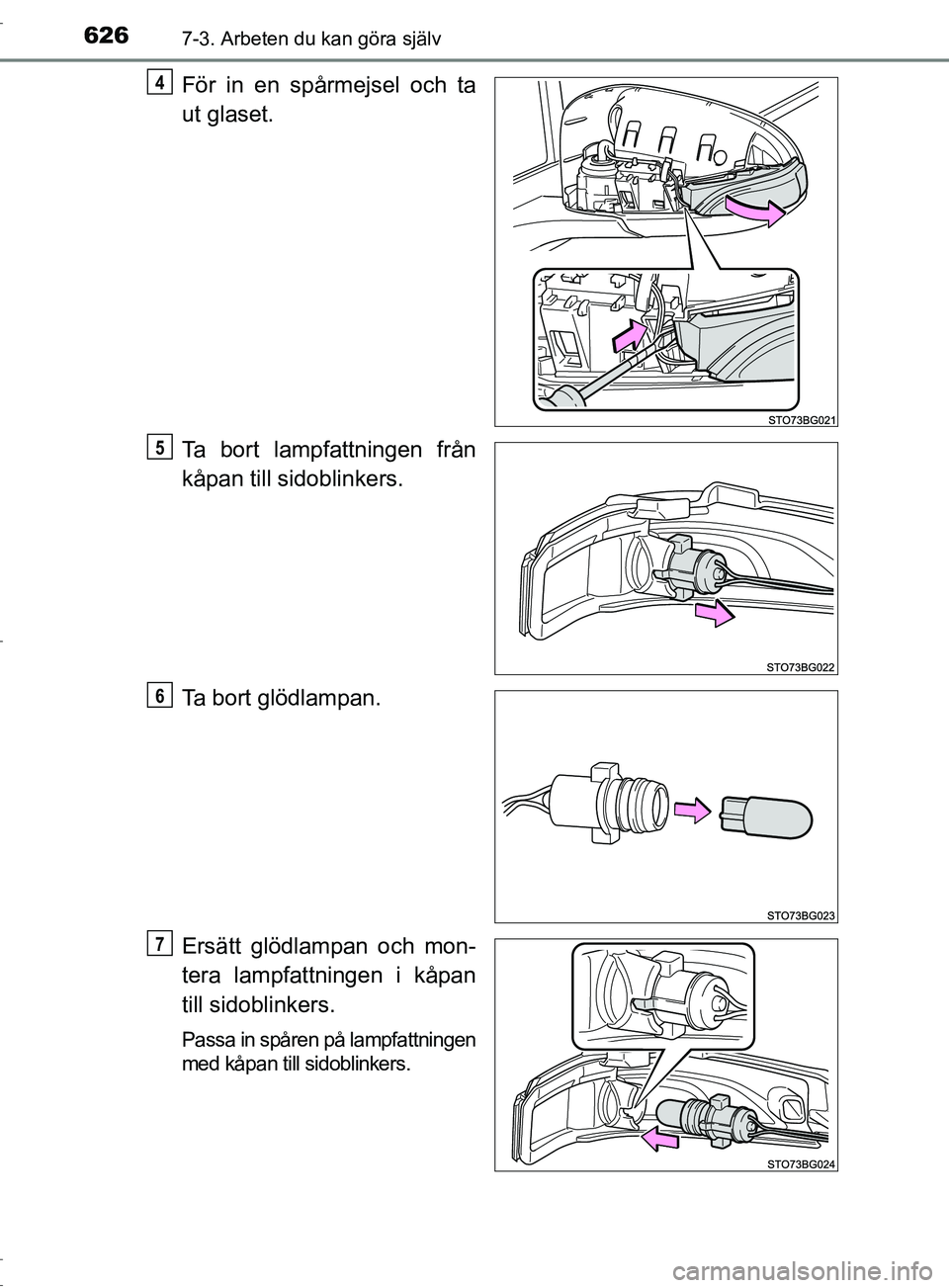

För in en spårmejsel och ta
ut glaset.
Ta bort lampfattningen från
kåpan till sidoblinkers.
Ta bort glödlampan.
Ersätt glödlampan och mon-
tera lampfattningen i kåpan
till sidoblinkers.
Passa in spåren på lampfattningen
med kåpan till sidoblinkers.
4
5
6
7
OM10528SE.book Page 626 Monday, November 28, 2016 2:32 PM

6277-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE

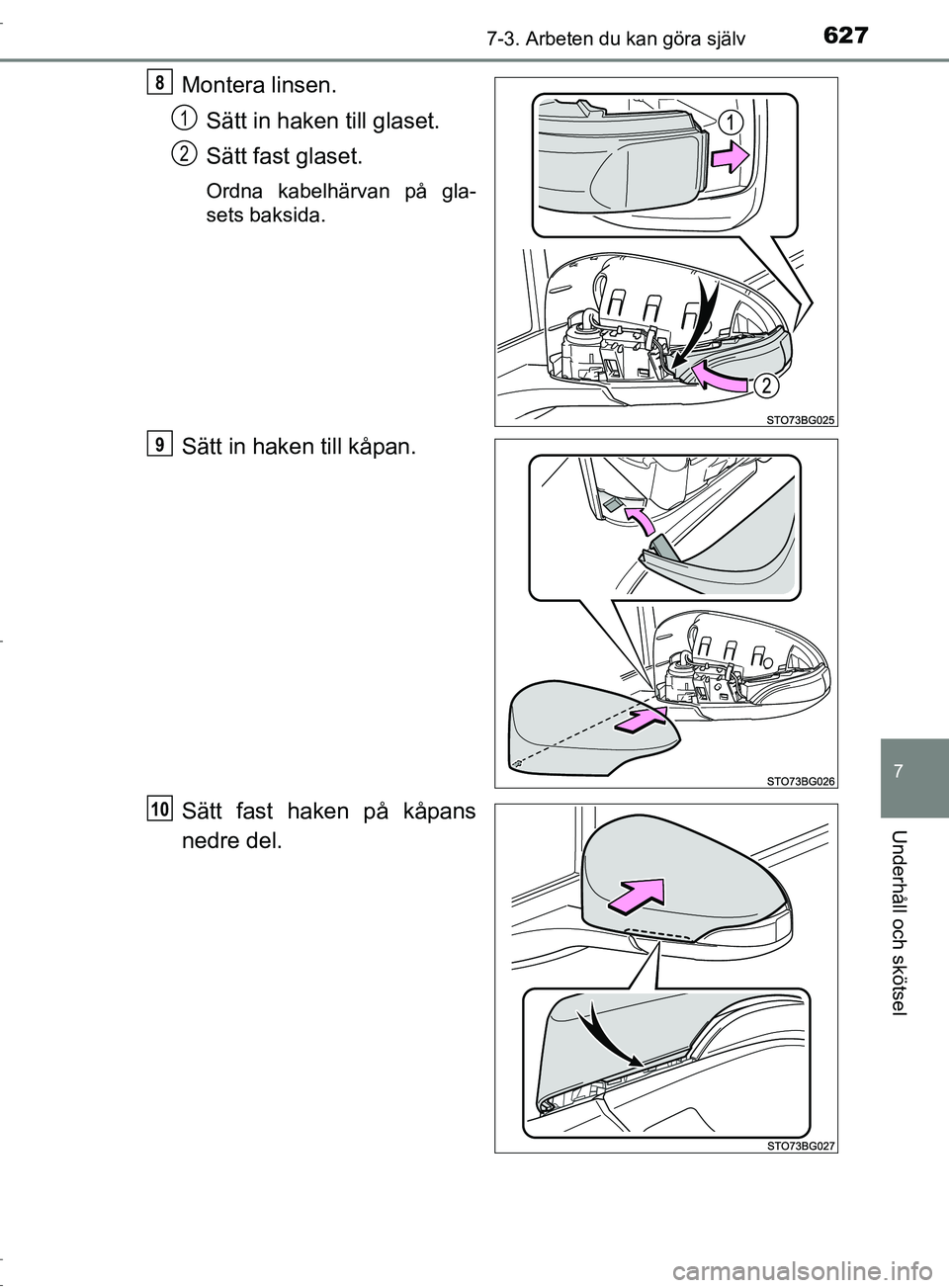

Montera linsen.Sätt in haken till glaset.
Sätt fast glaset.
Ordna kabelhärvan på gla-
sets baksida.
Sätt in haken till kåpan.
Sätt fast haken på kåpans
nedre del.
8
1
2
9
10
OM10528SE.book Page 627 Monday, November 28, 2016 2:32 PM

6287-3. Arbeten du kan göra själv
OM10528SE

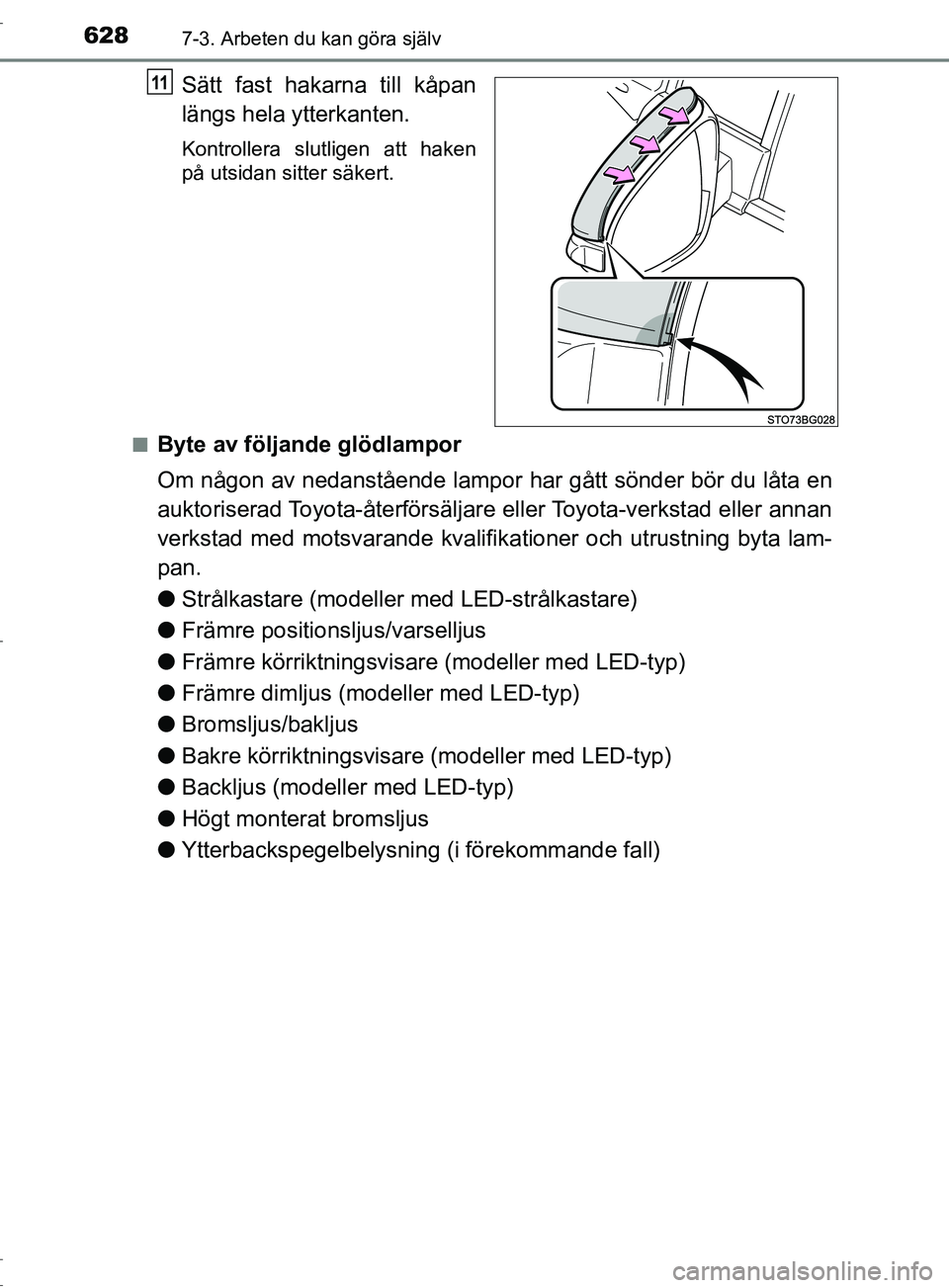

Sätt fast hakarna till kåpan
längs hela ytterkanten.
Kontrollera slutligen att haken
på utsidan sitter säkert.
■
Byte av följande glödlampor
Om någon av nedanstående lampor har gått sönder bör du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning byta lam-
pan.
● Strålkastare (modeller med LED-strålkastare)
● Främre positionsljus/varselljus
● Främre körriktningsvisare (modeller med LED-typ)
● Främre dimljus (modeller med LED-typ)
● Bromsljus/bakljus
● Bakre körriktningsvisare (modeller med LED-typ)
● Backljus (modeller med LED-typ)
● Högt monterat bromsljus
● Ytterbackspegelbelysning (i förekommande fall)
11
OM10528SE.book Page 628 Monday, November 28, 2016 2:32 PM

6297-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM10528SE
■Lysdioder
Följande lampor består av ett antal lysdioder. Om några av LED-lamporna
går sönder ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning kontrollera bilen.
● Strålkastare (modeller med LED-typ)
● Främre positionsljus/varselljus
● Främre körriktningsvisare (modeller med LED-typ)
● Främre dimljus (modeller med LED-typ)
● Högt monterat bromsljus
● Bromsljus/bakljus
● Bakre körriktningsvisare (modeller med LED-typ)
● Backljus (modeller med LED-typ)
● Ytterbackspegelbelysning (i förekommande fall)
■ Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för informa-
tion i följande situationer:
●Stora vattendroppar ansamlas innanför glaset.
● Vatten har ansamlats inuti strålkastaren.
■ Vid byte av glödlampor
→S. 613
OM10528SE.book Page 629 Monday, November 28, 2016 2:32 PM

6307-3. Arbeten du kan göra själv
OM10528SE

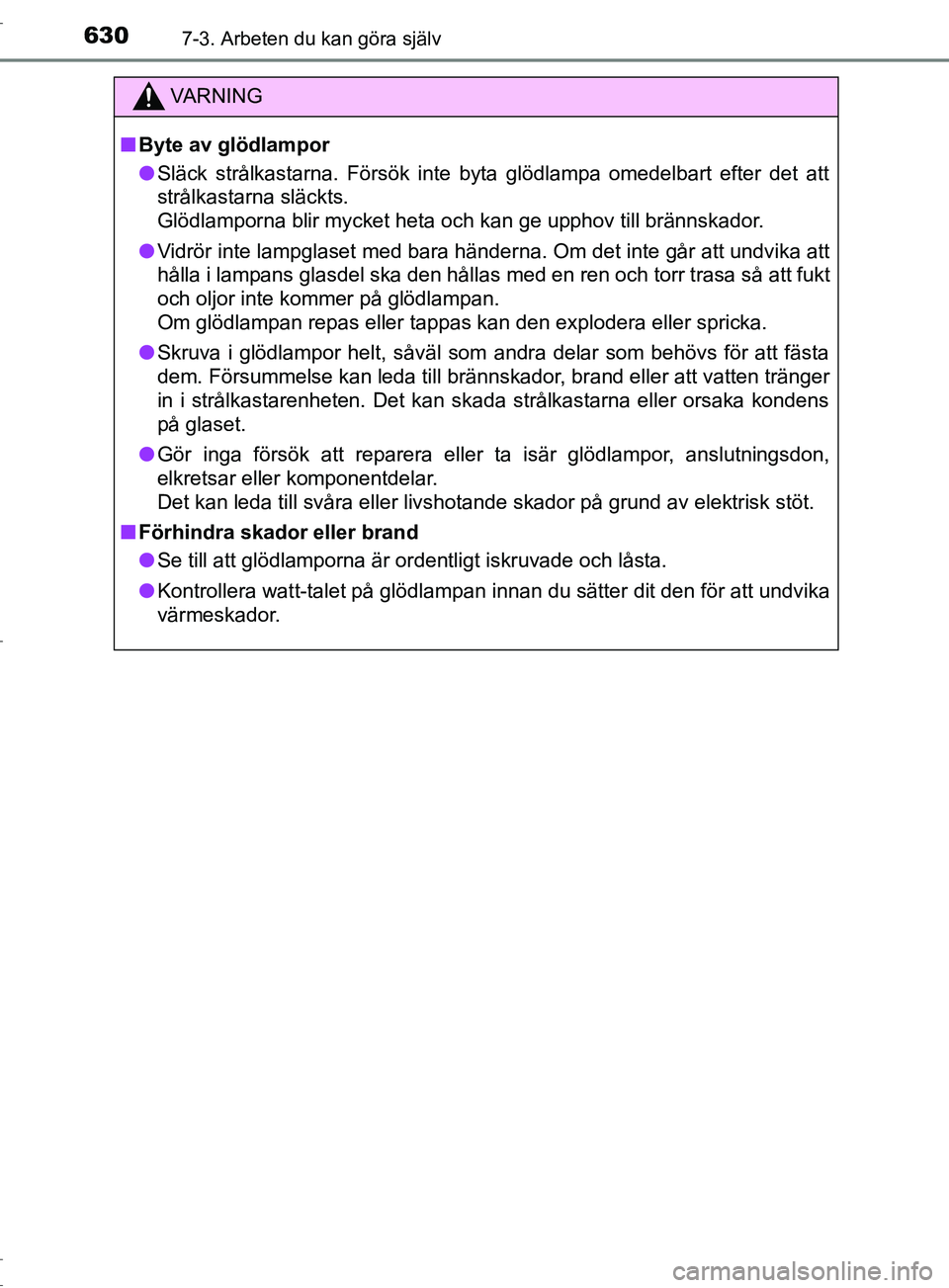

VARNING
■ Byte av glödlampor
● Släck strålkastarna. Försök inte byta glödlampa omedelbart efter det att
strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
● Vidrör inte lampglaset med bara händerna. Om det inte går att undvika att
hålla i lampans glasdel ska den hållas med en ren och torr trasa så att fukt
och oljor inte kommer på glödlampan.
Om glödlampan repas eller tappas kan den explodera eller spricka.
● Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
● Gör inga försök att reparera eller ta isär glödlampor, anslutningsdon,
elkretsar eller komponentdelar.
Det kan leda till svåra eller livshotande skador på grund av elektrisk stöt.
■ Förhindra skador eller brand
● Se till att glödlamporna är ordentligt iskruvade och låsta.
● Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
OM10528SE.book Page 630 Monday, November 28, 2016 2:32 PM
