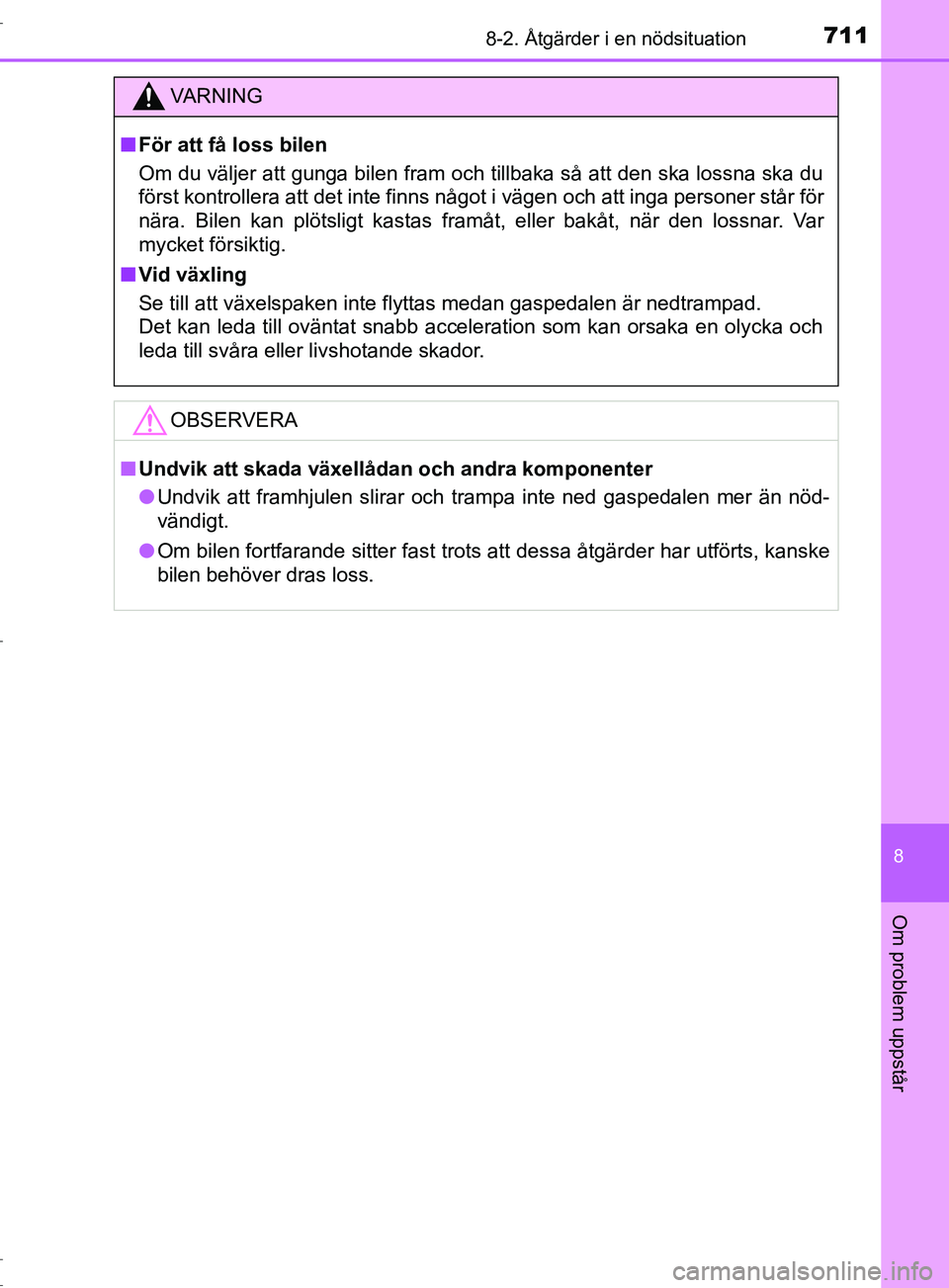

7118-2. Åtgärder i en nödsituation
8
Om problem uppstår
OM10528SE
VARNING
■ För att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
■ Vid växling
Se till att växelspaken inte flyttas medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
■Undvik att skada växellåda n och andra komponenter
● Undvik att framhjulen slirar och trampa inte ned gaspedalen mer än nöd-
vändigt.
● Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver dras loss.
OM10528SE.book Page 711 Monday, November 28, 2016 2:32 PM

7128-2. Åtgärder i en nödsituation
OM10528SE
OM10528SE.book Page 712 Monday, November 28, 2016 2:32 PM

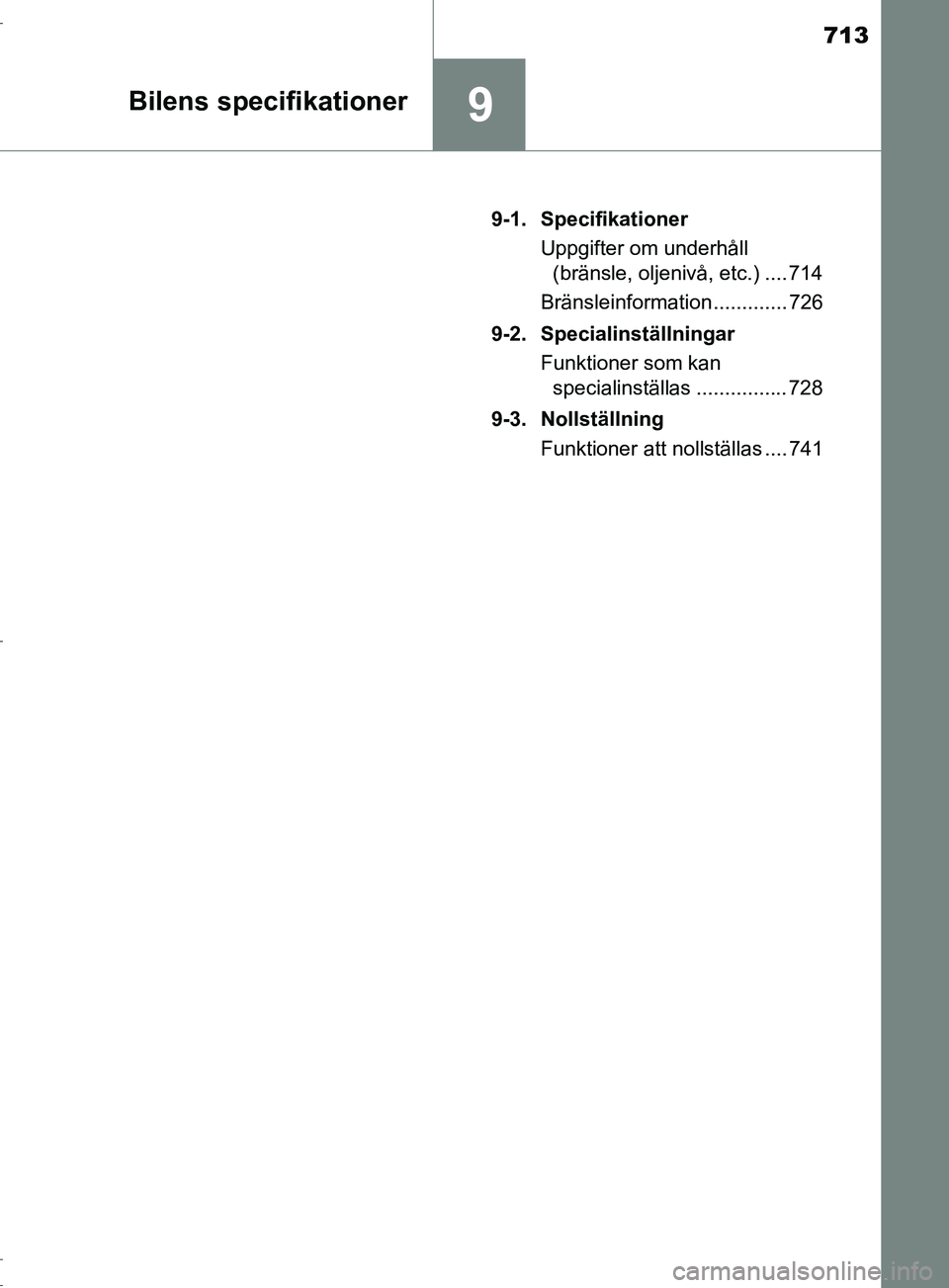

713
9Bilens specifikationer
OM10528SE9-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 714
Bränsleinformation ............. 726
9-2. Specialinställningar Funktioner som kan specialinställas ................ 728
9-3. Nollställning Funktioner att nollställas .... 741
OM10528SE.book Page 713 Monday, November 28, 2016 2:32 PM

7149-1. Specifikationer
OM10528SE
Uppgifter om underhåll (bränsle, oljenivå, etc.)
*1: Utan last
*2: Modeller med Stop & Start-system
*3: Modeller utan Stop & Start-system
*4: Modeller med Multidrive
*5: Modeller med manuell växellåda
Mått och vikt
Totallängd 4 360 mm
Totalbredd 1 795 mm
Totalhöjd*11 555 mm*2
1 565 mm*3
Axelavstånd2 640 mm
SpårviddFram1 550 mm
Bak1 560 mm
Totalvikt
Modeller med
tvåhjulsdrift 1 865 kg*4
1 845 kg*5
AWD-modeller 1 930 kg
Max. tillåtet
axeltryckFram
1 050 kg
Bak 1 080 kg
Kultryck 75 kg
SläpvagnsviktBromsad1 100 kg*4
1 300 kg*5
Obromsad 720 kg
OM10528SE.book Page 714 Monday, November 28, 2016 2:32 PM

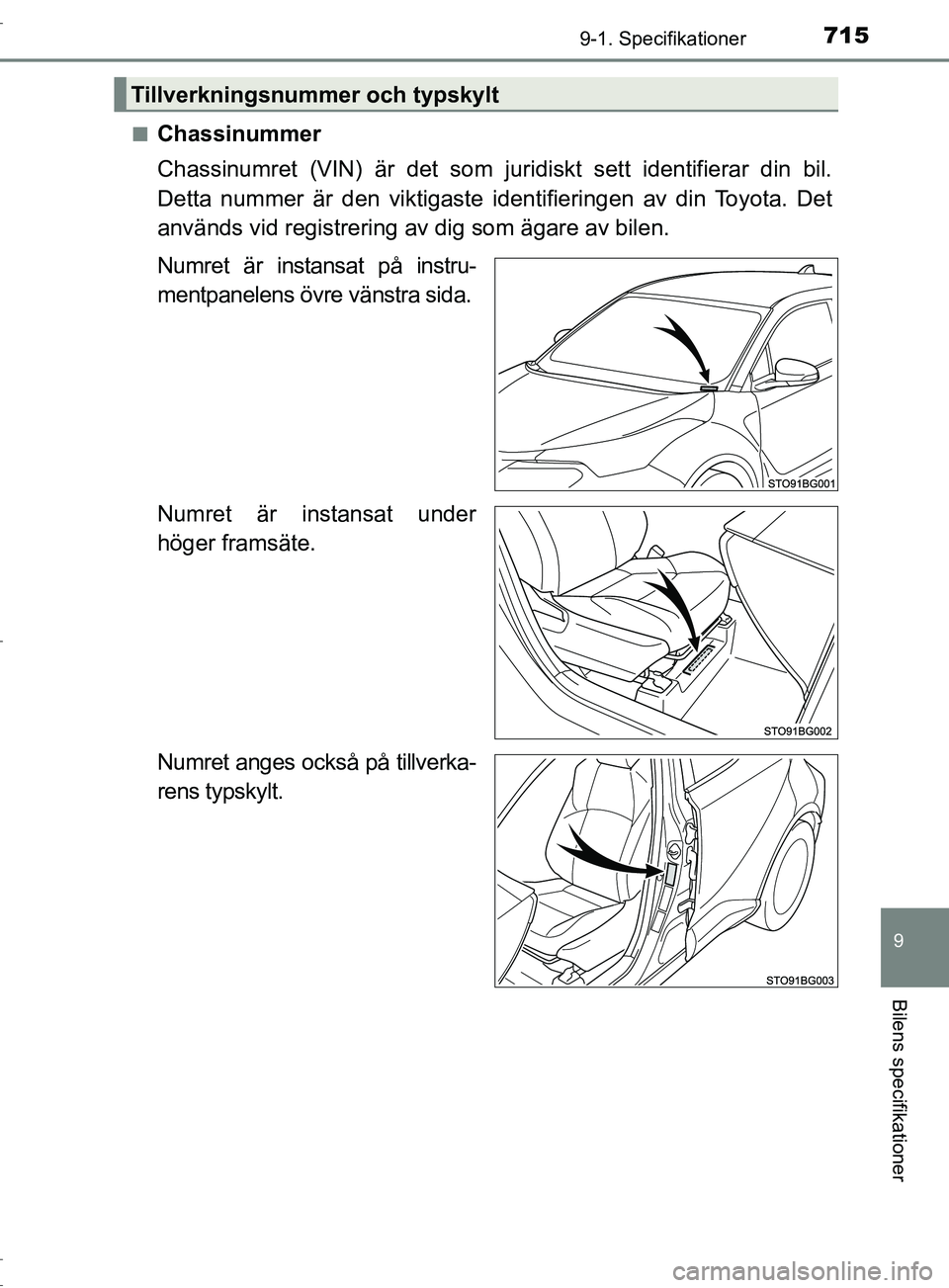

7159-1. Specifikationer
9
Bilens specifikationer
OM10528SE■
Chassinummer
Chassinumret (VIN) är det som juridiskt sett identifierar din bil.
Detta nummer är den viktigaste identifieringen av din Toyota. Det
används vid registrering av dig som ägare av bilen.
Numret är instansat på instru-
mentpanelens övre vänstra sida.
Numret är instansat under
höger framsäte.
Numret anges också på tillverka-
rens typskylt.
Tillverkningsnummer och typskylt
OM10528SE.book Page 715 Monday, November 28, 2016 2:32 PM

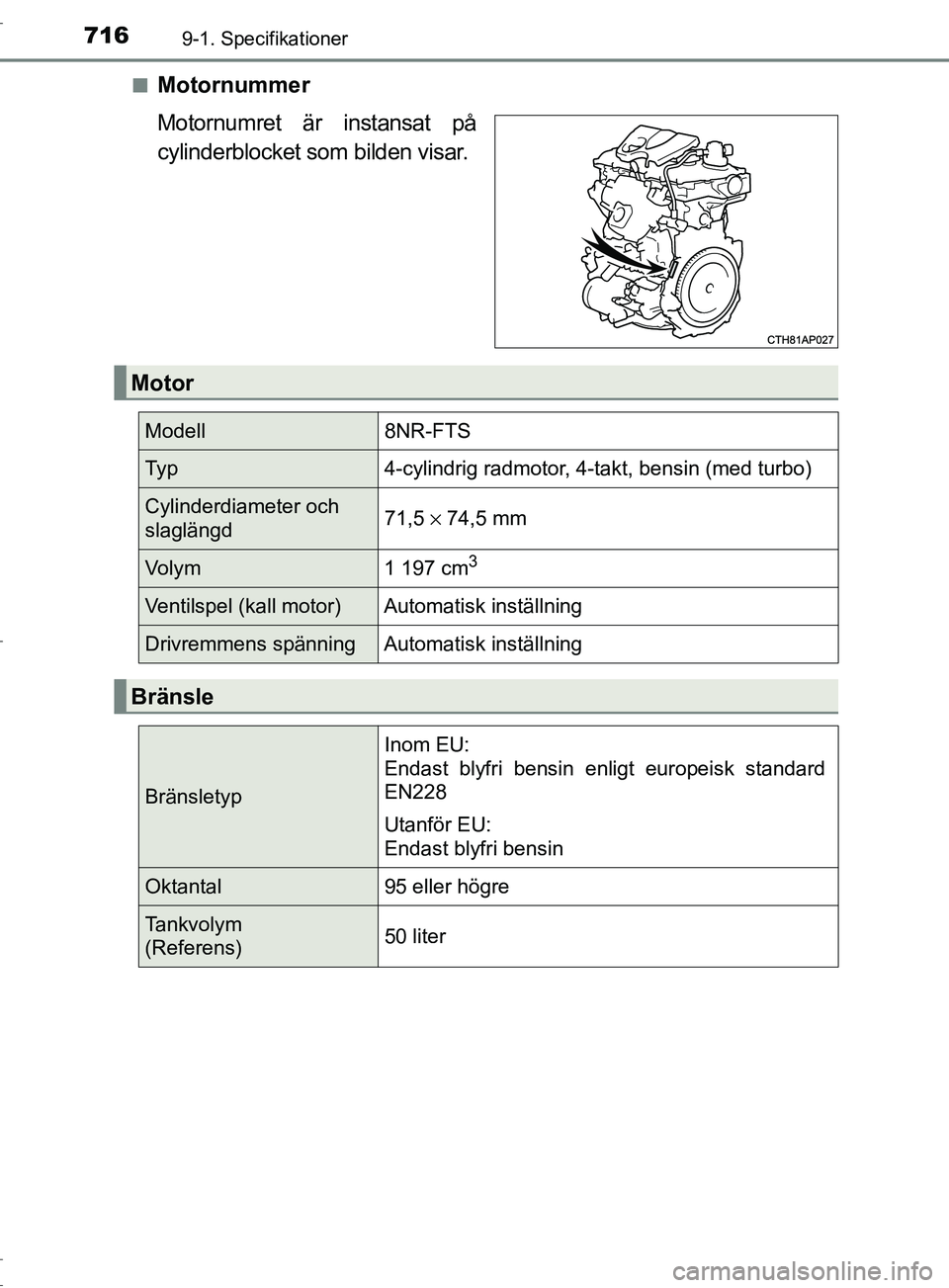

7169-1. Specifikationer
OM10528SE■
Motornummer
Motornumret är instansat på
cylinderblocket som bilden visar.
Motor
Modell
8NR-FTS
Ty p4-cylindrig radmotor, 4-takt, bensin (med turbo)
Cylinderdiameter och
slaglängd71,5 ×
74,5 mm
Volym 1 197 cm3
Ventilspel (kall motor) Automatisk inställning
Drivremmens spänning Automatisk inställning
Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)50 liter
OM10528SE.book Page 716 Monday, November 28, 2016 2:32 PM

7179-1. Specifikationer
9
Bilens specifikationer
OM10528SE
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
■
Val av motorolja
”Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines” används i din Toyota. Använd ”Toyota Genuine Motor
Oil SAE 0W-20 for Downsized Turbo Gasoline Engines”, som är
godkänd av Toyota, eller motsvarande som ska uppfylla följande
kvalitet och viskositet.
Oljekvalitet:
”Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline
Engines” eller API grade SL ”Energy-Conserving”, SM ”Energy-Con-
serving” eller SN ”Resource-Conserving”; eller ILSAC multigrade
motorolja
Viskositetsgrad:
SAE 0W-20 och 5W-30
Smörjsystem
Oljevolym
(Tömning och påfyllning ⎯
referens
*)
Med filter 3,95 liter
Utan filter 3,65 liter
OM10528SE.book Page 717 Monday, November 28, 2016 2:32 PM

7189-1. Specifikationer
OM10528SE
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med ”Toyota Genuine Motor Oil
SAE 0W-20 for Downsized
Turbo Gasoline Engines”. SAE
0W-20 är det bästa valet för
god bränsleekonomi och goda
startegenskaper i kallt väder.
Om SAE 0W-20-olja inte finns att få kan SAE 5W-30 användas.
Den bör emellertid ersättas med SAE 0W-20 vid nästa oljebyte.
Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Förväntat temperaturområde före
nästa oljebyte
Rekommenderad
OM10528SE.book Page 718 Monday, November 28, 2016 2:32 PM

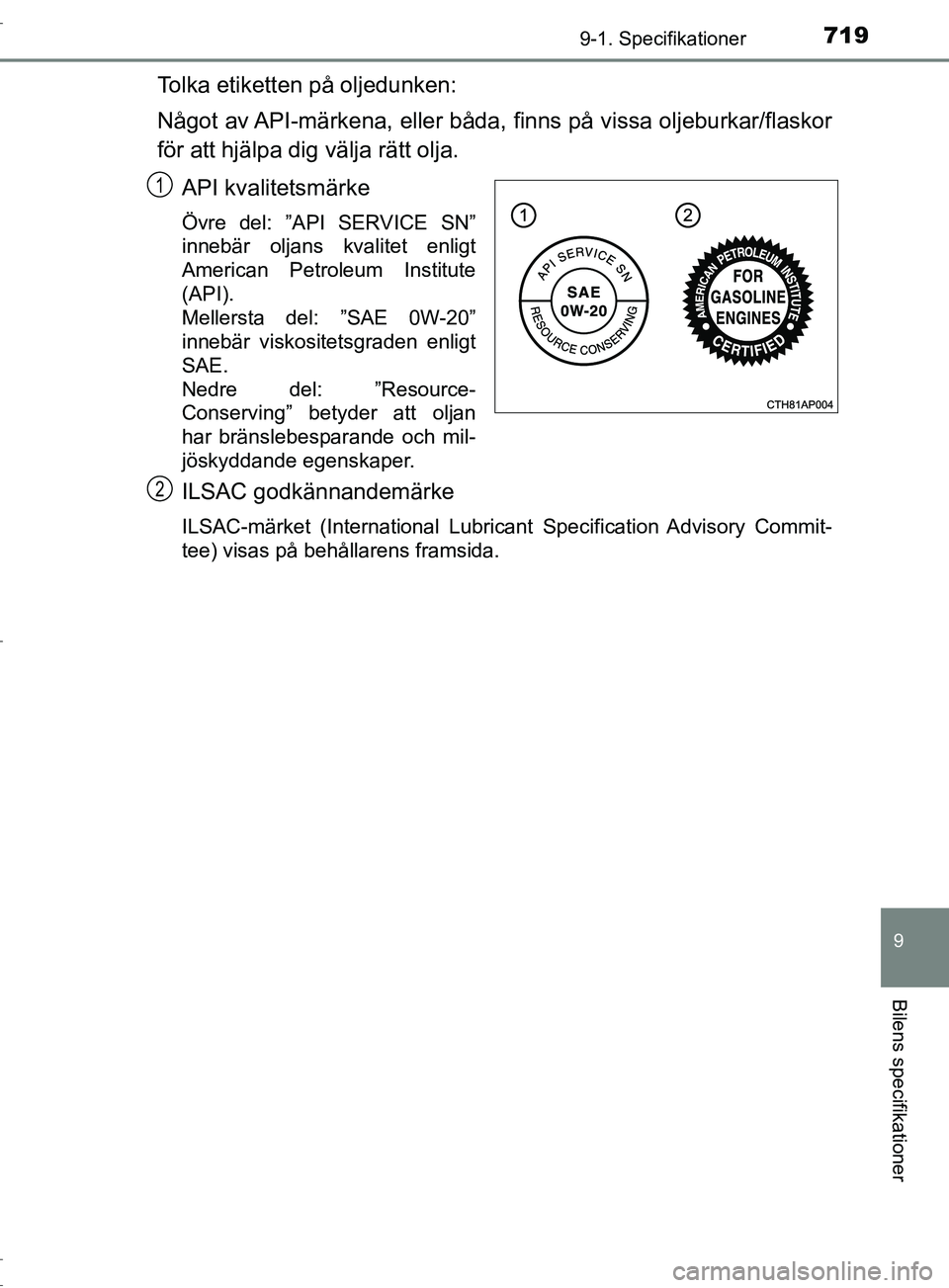

7199-1. Specifikationer
9
Bilens specifikationer
OM10528SE
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.API kvalitetsmärke
Övre del: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mellersta del: ”SAE 0W-20”
innebär viskositetsgraden enligt
SAE.
Nedre del: ”Resource-
Conserving” betyder att oljan
har bränslebesparande och mil-
jöskyddande egenskaper.
ILSAC godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Commit-
tee) visas på behållarens framsida.
1
2
OM10528SE.book Page 719 Monday, November 28, 2016 2:32 PM

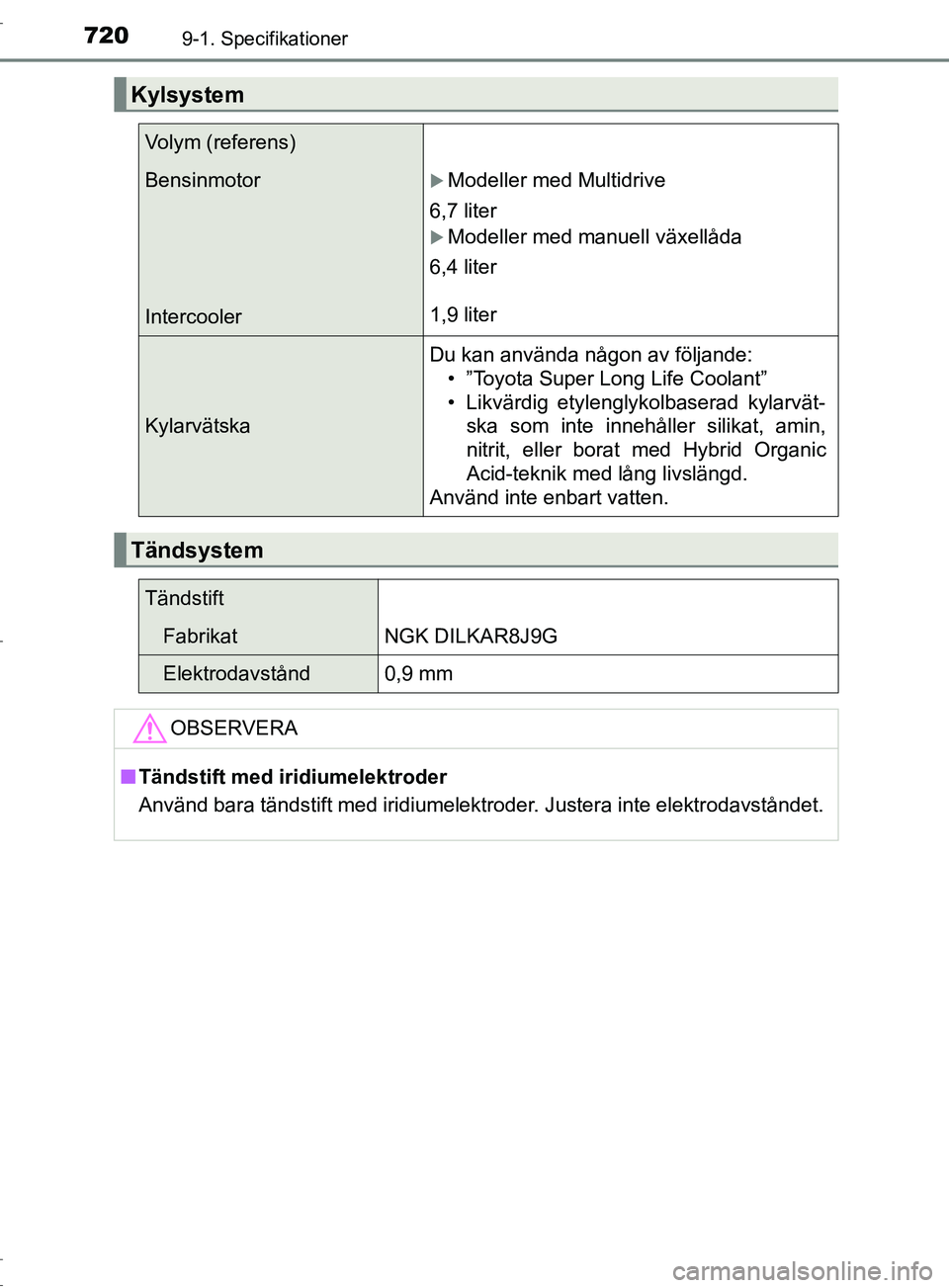

7209-1. Specifikationer
OM10528SE
Kylsystem
Volym (referens)
Bensinmotor
IntercoolerModeller med Multidrive
6,7 liter
Modeller med manuell växellåda
6,4 liter
1,9 liter
Kylarvätska Du kan använda någon av följande:
• ”Toyota Super Long Life Coolant”
• Likvärdig etylenglykolbaserad kylarvät- ska som inte innehåller silikat, amin,
nitrit, eller borat med Hybrid Organic
Acid-teknik med lång livslängd.
Använd inte enbart vatten.
Tändsystem
Tändstift
FabrikatNGK DILKAR8J9G
Elektrodavstånd0,9 mm
OBSERVERA
■ Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
