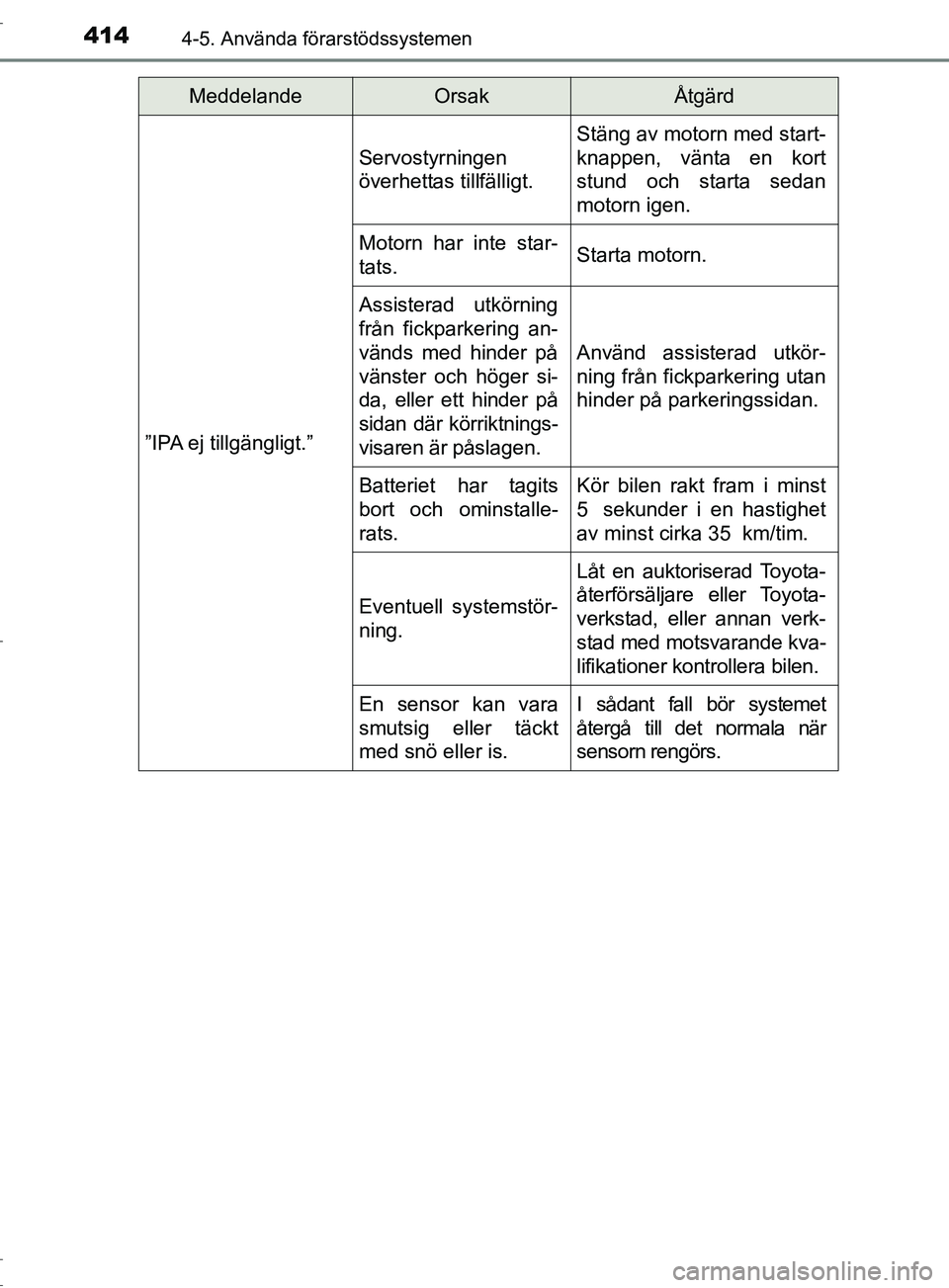

4144-5. Använda förarstödssystemen
OM10528SE”IPA ej tillgängligt.”
Servostyrningen
överhettas tillfälligt.
Stäng av motorn med start-
knappen, vänta en kort
stund och starta sedan
motorn igen.
Motorn har inte star-
tats.Starta motorn.
Assisterad utkörning
från fickparkering an-
vänds med hinder på
vänster och höger si-
da, eller ett hinder på
sidan där körriktnings-
visaren är påslagen.
Använd assisterad utkör-
ning från fickparkering utan
hinder på parkeringssidan.
Batteriet har tagits
bort och ominstalle-
rats.Kör bilen rakt fram i minst
5 sekunder i en hastighet
av minst cirka 35 km/tim.
Eventuell systemstör-
ning.
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-
verkstad, eller annan verk-
stad med motsvarande kva-
lifikationer kontrollera bilen.
En sensor kan vara
smutsig eller täckt
med snö eller is.I sådant fall bör systemet
återgå till det normala när
sensorn rengörs.
MeddelandeOrsakÅtgärd
OM10528SE.book Page 414 Monday, November 28, 2016 2:32 PM

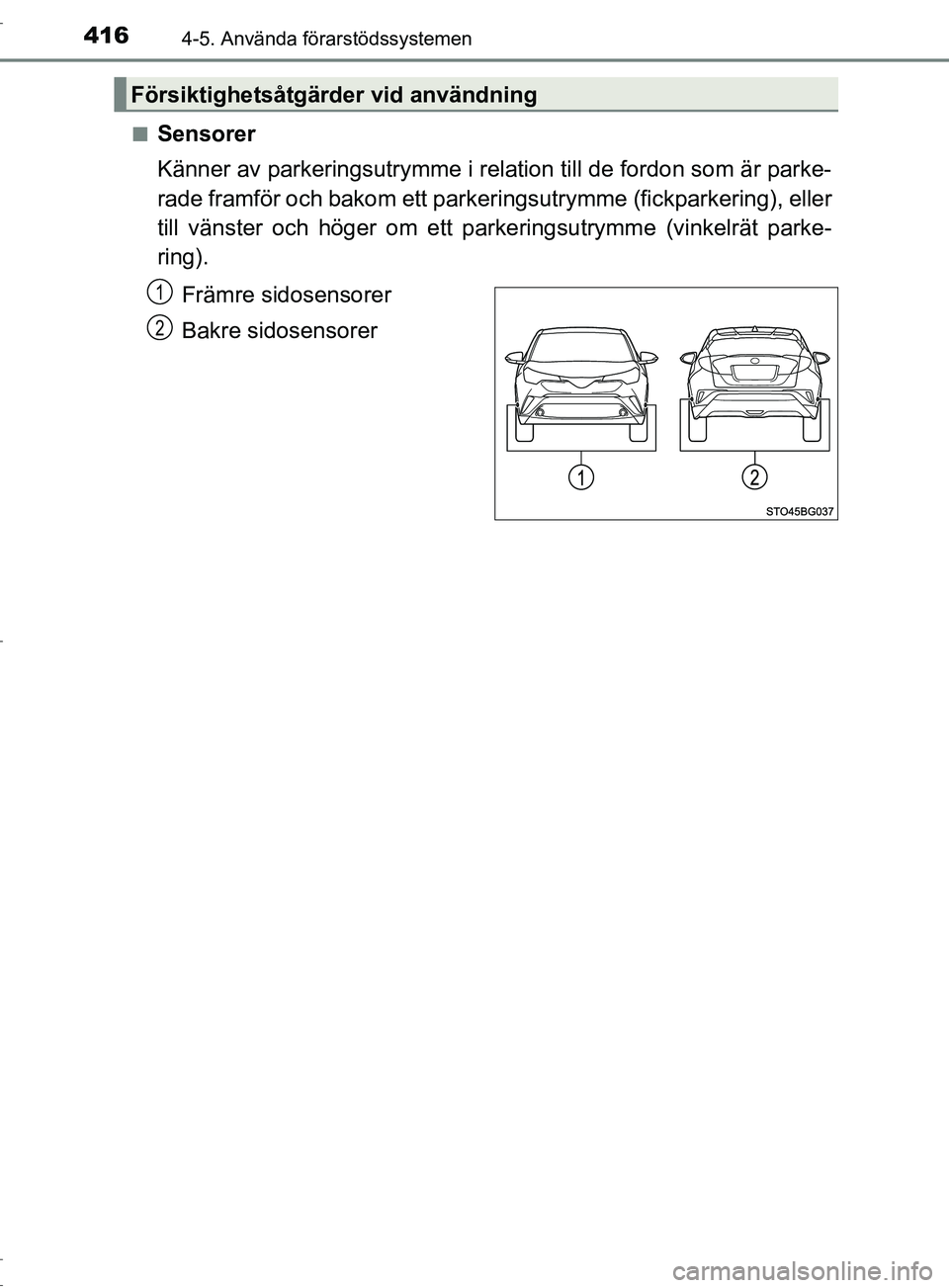

4164-5. Använda förarstödssystemen
OM10528SE■
Sensorer
Känner av parkeringsutrymme i relation till de fordon som är parke-
rade framför och bakom ett parkeringsutrymme (fickparkering), eller
till vänster och höger om ett pa
rkeringsutrymme (vinkelrät parke-
ring).
Främre sidosensorer
Bakre sidosensorer
Försiktighetsåtgärder vid användning
1
2
OM10528SE.book Page 416 Monday, November 28, 2016 2:32 PM

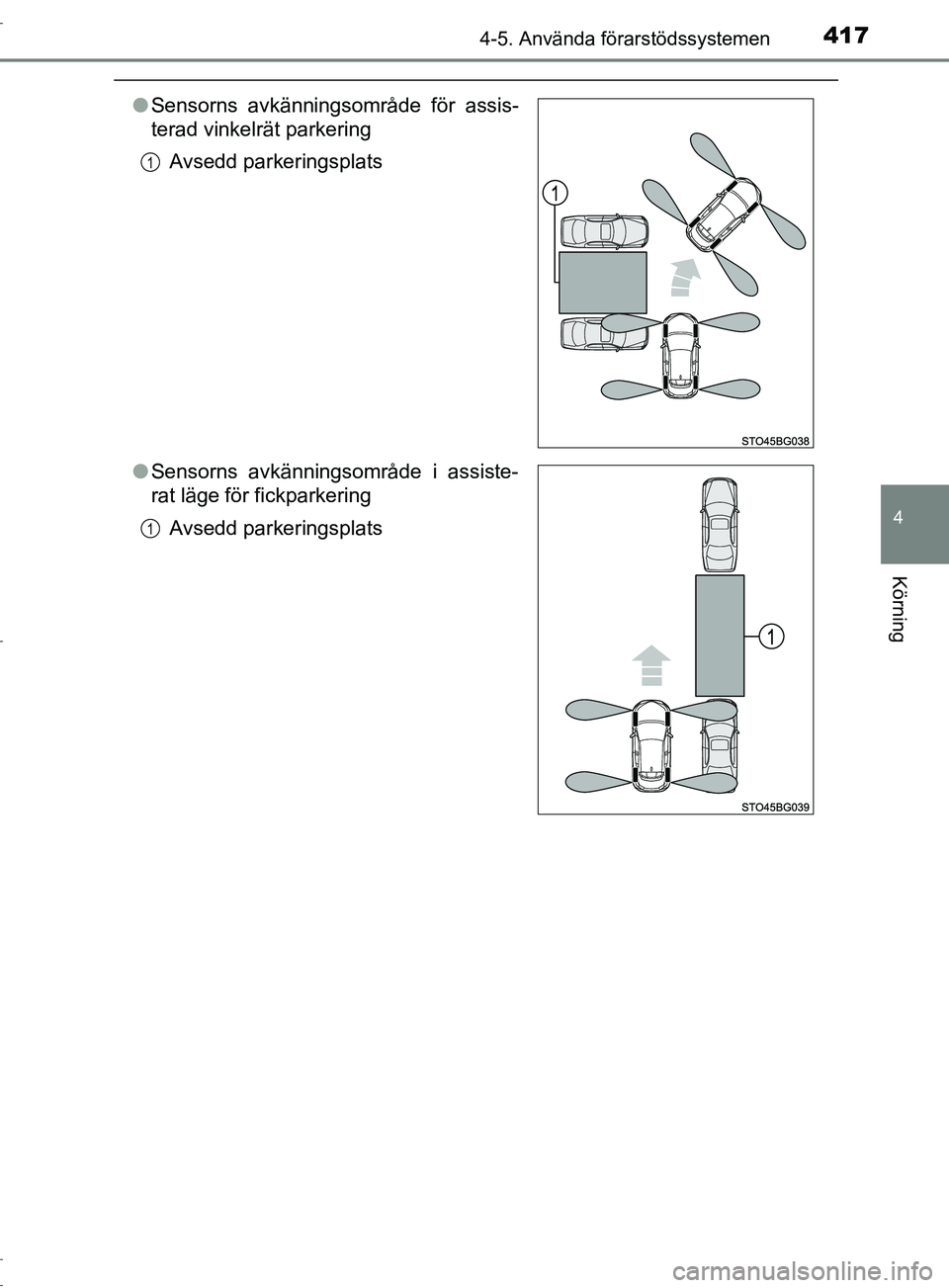

4174-5. Använda förarstödssystemen
4
Körning
OM10528SE
●Sensorns avkänningsområde för assis-
terad vinkelrät parkering
Avsedd parkeringsplats
● Sensorns avkänningsområde i assiste-
rat läge för fickparkering
Avsedd parkeringsplats
1
1
OM10528SE.book Page 417 Monday, November 28, 2016 2:32 PM

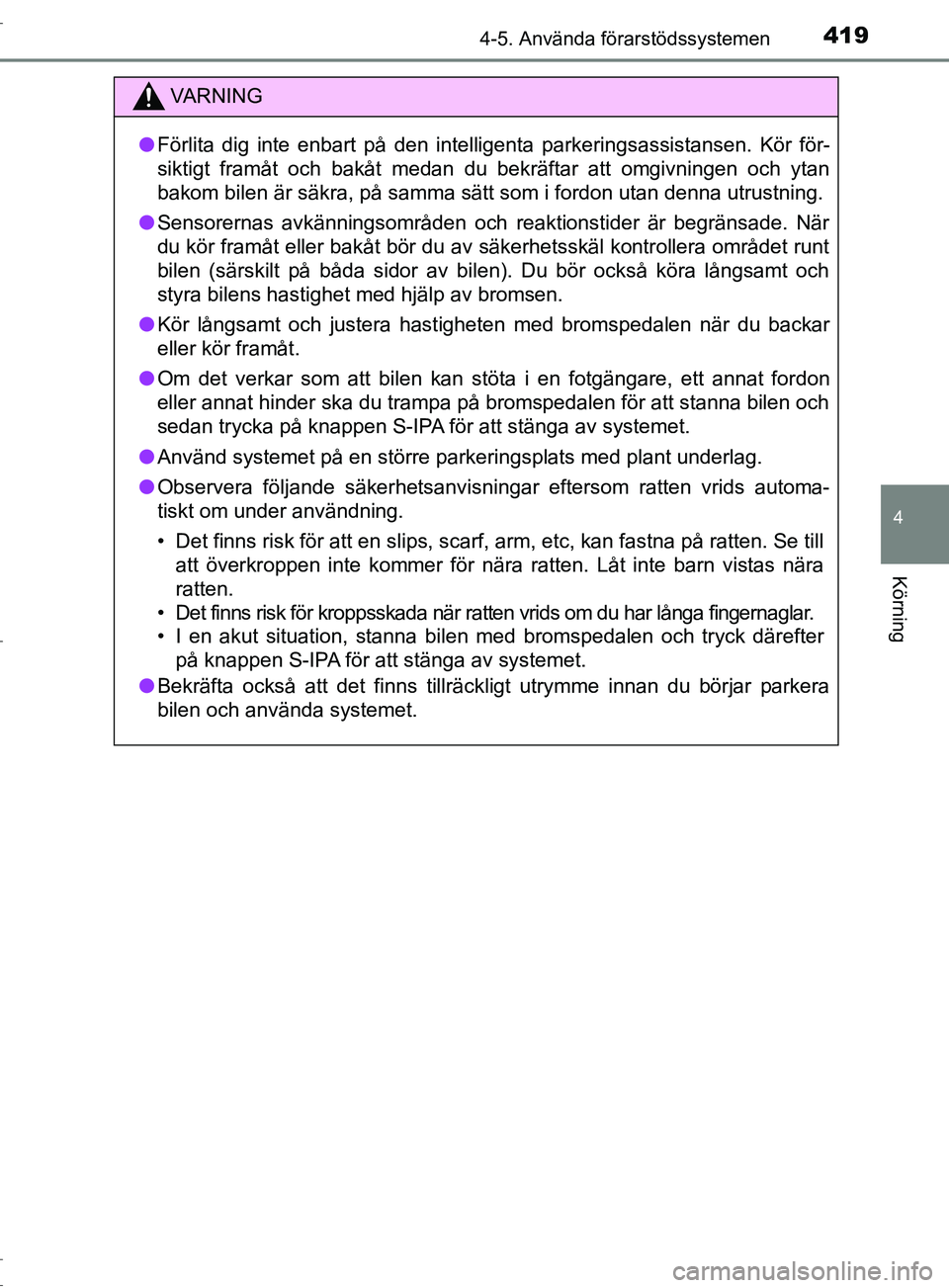

4194-5. Använda förarstödssystemen
4
Körning
OM10528SE
VARNING
● Förlita dig inte enbart på den intelligenta parkeringsassistansen. Kör för-
siktigt framåt och bakåt medan du bekräftar att omgivningen och ytan
bakom bilen är säkra, på samma sätt som i fordon utan denna utrustning.
● Sensorernas avkänningsområden och reaktionstider är begränsade. När
du kör framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt
bilen (särskilt på båda sidor av bilen). Du bör också köra långsamt och
styra bilens hastighet med hjälp av bromsen.
● Kör långsamt och justera hastigheten med bromspedalen när du backar
eller kör framåt.
● Om det verkar som att bilen kan stöta i en fotgängare, ett annat fordon
eller annat hinder ska du trampa på bromspedalen för att stanna bilen och
sedan trycka på knappen S-IPA för att stänga av systemet.
● Använd systemet på en större parkeringsplats med plant underlag.
● Observera följande säkerhetsanvisningar eftersom ratten vrids automa-
tiskt om under användning.
• Det finns risk för att en slips, scarf, arm, etc, kan fastna på ratten. Se till
att överkroppen inte kommer för nära ratten. Låt inte barn vistas nära
ratten.
• Det finns risk för kroppsskada när ratten vrids om du har långa fingernaglar.
• I en akut situation, stanna bilen med bromspedalen och tryck därefter
på knappen S-IPA för att stänga av systemet.
● Bekräfta också att det finns tillräckligt utrymme innan du börjar parkera
bilen och använda systemet.
OM10528SE.book Page 419 Monday, November 28, 2016 2:32 PM

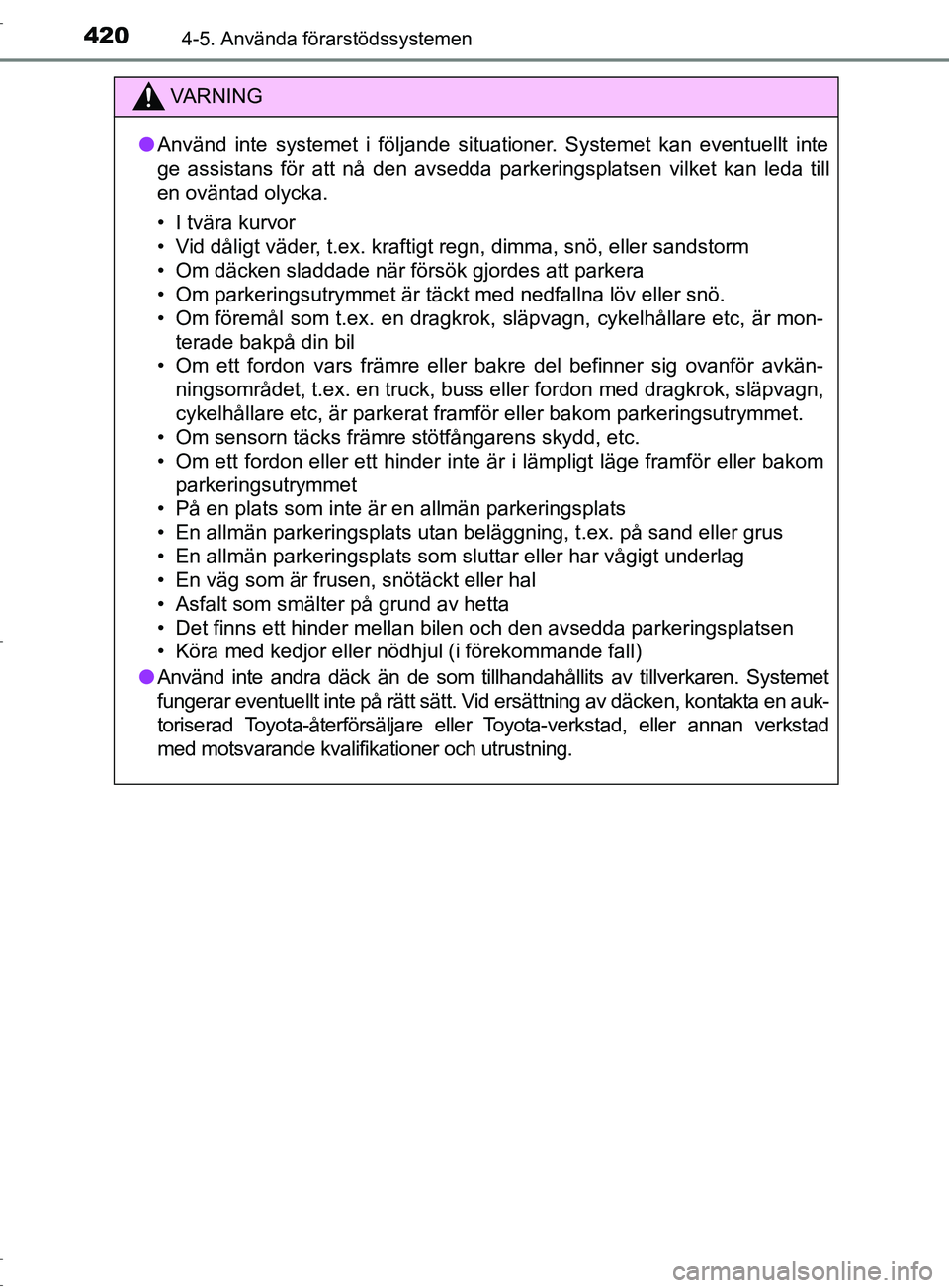

4204-5. Använda förarstödssystemen
OM10528SE
VARNING
● Använd inte systemet i följande situationer. Systemet kan eventuellt inte
ge assistans för att nå den avsedda parkeringsplatsen vilket kan leda till
en oväntad olycka.
• I tvära kurvor
• Vid dåligt väder, t.ex. kraftigt regn, dimma, snö, eller sandstorm
• Om däcken sladdade när försök gjordes att parkera
• Om parkeringsutrymmet är täckt med nedfallna löv eller snö.
• Om föremål som t.ex. en dragkrok, släpvagn, cykelhållare etc, är mon-
terade bakpå din bil
• Om ett fordon vars främre eller bakre del befinner sig ovanför avkän- ningsområdet, t.ex. en truck, buss eller fordon med dragkrok, släpvagn,
cykelhållare etc, är parkerat framför eller bakom parkeringsutrymmet.
• Om sensorn täcks främre stötfångarens skydd, etc.
• Om ett fordon eller ett hinder inte är i lämpligt läge framför eller bakom
parkeringsutrymmet
• På en plats som inte är en allmän parkeringsplats
• En allmän parkeringsplats utan beläggning, t.ex. på sand eller grus
• En allmän parkeringsplats som sluttar eller har vågigt underlag
• En väg som är frusen, snötäckt eller hal
• Asfalt som smälter på grund av hetta
• Det finns ett hinder mellan bilen och den avsedda parkeringsplatsen
• Köra med kedjor eller nödhjul (i förekommande fall)
● Använd inte andra däck än de som tillhandahållits av tillverkaren. Systemet
fungerar eventuellt inte på rätt sätt. Vid ersättning av däcken, kontakta en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
OM10528SE.book Page 420 Monday, November 28, 2016 2:32 PM

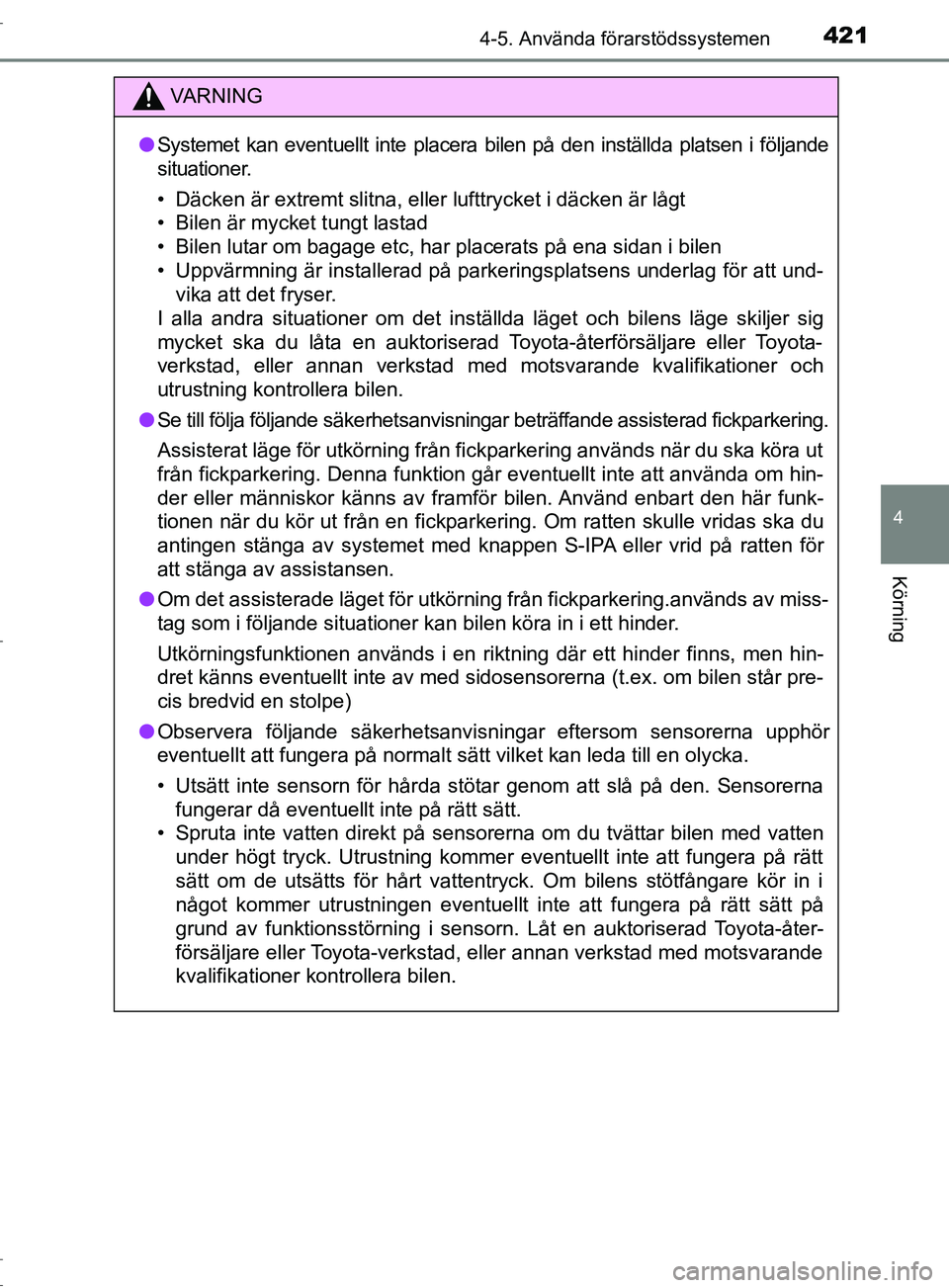

4214-5. Använda förarstödssystemen
4
Körning
OM10528SE
VARNING
● Systemet kan eventuellt inte placera bilen på den inställda platsen i följande
situationer.
• Däcken är extremt slitna, eller lufttrycket i däcken är lå\
gt
• Bilen är mycket tungt lastad
• Bilen lutar om bagage etc, har placerats på ena sidan i bilen
• Uppvärmning är installerad på parkeringsplatsens underlag för att und-
vika att det fryser.
I alla andra situationer om det inställda läget och bilens läge skiljer sig
mycket ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
● Se till följa följande säkerhetsanvisningar beträffande assisterad fickparkering.
Assisterat läge för utkörning från fickparkering används när du ska köra ut
från fickparkering. Denna funktion går eventuellt inte att använda om hin-
der eller människor känns av framför bilen. Använd enbart den här funk-
tionen när du kör ut från en fickparkering. Om ratten skulle vridas ska du
antingen stänga av systemet med knappen S-IPA eller vrid på ratten för
att stänga av assistansen.
● Om det assisterade läget för utkörning från fickparkering.används av miss-
tag som i följande situationer kan bilen köra in i ett hinder.
Utkörningsfunktionen används i en riktning där ett hinder finns, men hin-
dret känns eventuellt inte av med sidosensorerna (t.ex. om bilen står pre-
cis bredvid en stolpe)
● Observera följande säkerhetsanvisningar eftersom sensorerna upphör
eventuellt att fungera på normalt sätt vilket kan leda till en olycka.
• Utsätt inte sensorn för hårda stötar genom att slå på den. Sensorerna
fungerar då eventuellt inte på rätt sätt.
• Spruta inte vatten direkt på sensorerna om du tvättar bilen med vatten
under högt tryck. Utrustning kommer eventuellt inte att fungera på rätt
sätt om de utsätts för hårt vattentryck. Om bilens stötfå\
ngare kör in i
något kommer utrustningen eventuellt inte att fungera på rätt sätt på
grund av funktionsstörning i sensorn. Låt en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
OM10528SE.book Page 421 Monday, November 28, 2016 2:32 PM

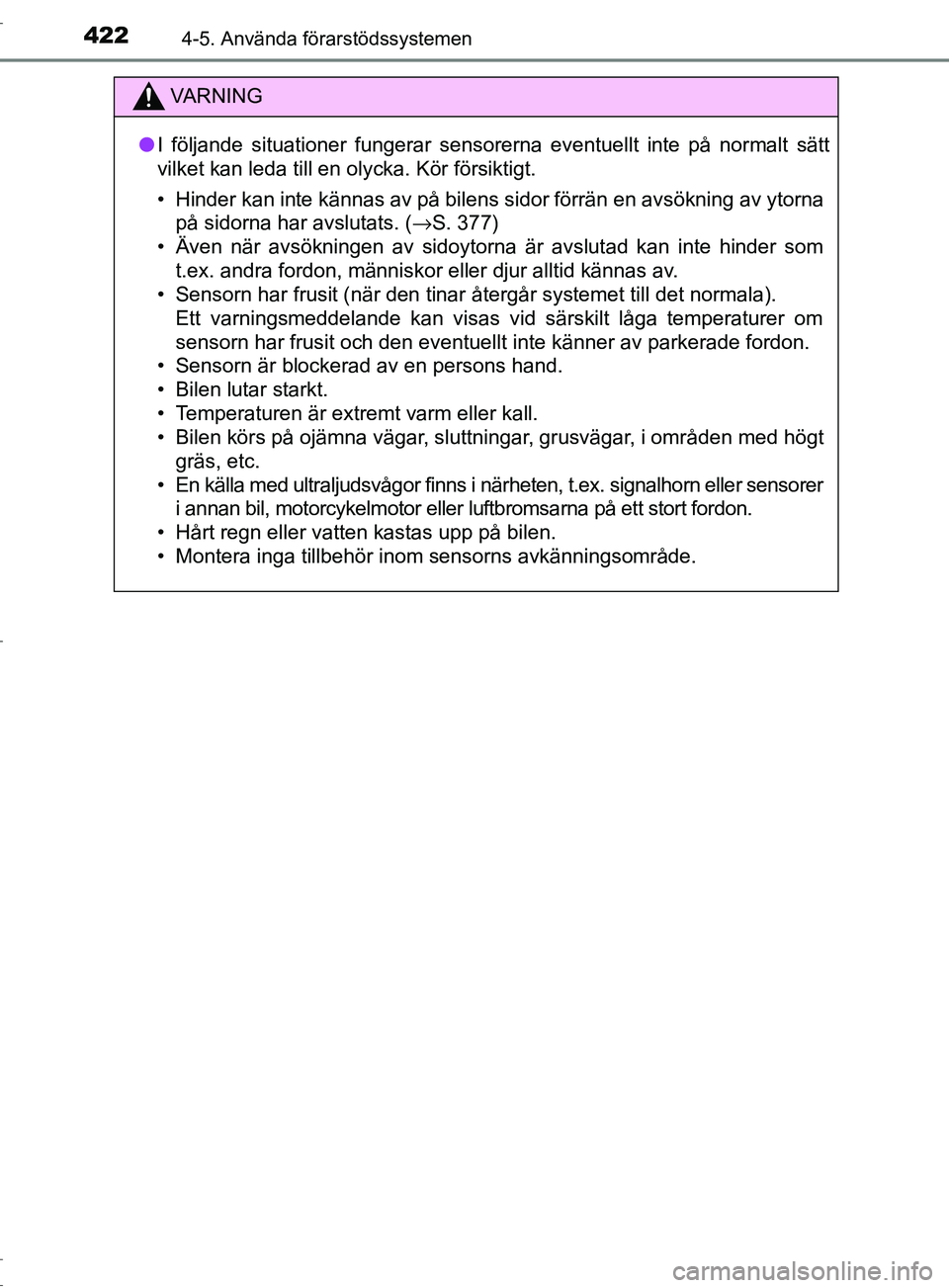

4224-5. Använda förarstödssystemen
OM10528SE
VARNING
● I följande situationer fungerar sensorerna eventuellt inte på normalt sätt
vilket kan leda till en olycka. Kör försiktigt.
• Hinder kan inte kännas av på bilens sidor förrän en avsökning av ytorna
på sidorna har avslutats. ( →S. 377)
• Även när avsökningen av sidoytorna är avslutad kan inte hinder som
t.ex. andra fordon, människor eller djur alltid kännas av.
• Sensorn har frusit (när den tinar återgår systemet till det normala). Ett varningsmeddelande kan visas vid särskilt låga temperaturer om
sensorn har frusit och den eventuellt inte känner av parkerade fordon.
• Sensorn är blockerad av en persons hand.
• Bilen lutar starkt.
• Temperaturen är extremt varm eller kall.
• Bilen körs på ojämna vägar, sluttn ingar, grusvägar, i områden med högt
gräs, etc.
• En källa med ultraljudsvågor finns i närheten, t.ex. signalhorn eller sensorer i annan bil, motorcykelmotor eller luftbromsarna på ett stort fordon.
• Hårt regn eller vatten kastas upp på bilen.
• Montera inga tillbehör inom sensorns avkänningsområde.
OM10528SE.book Page 422 Monday, November 28, 2016 2:32 PM

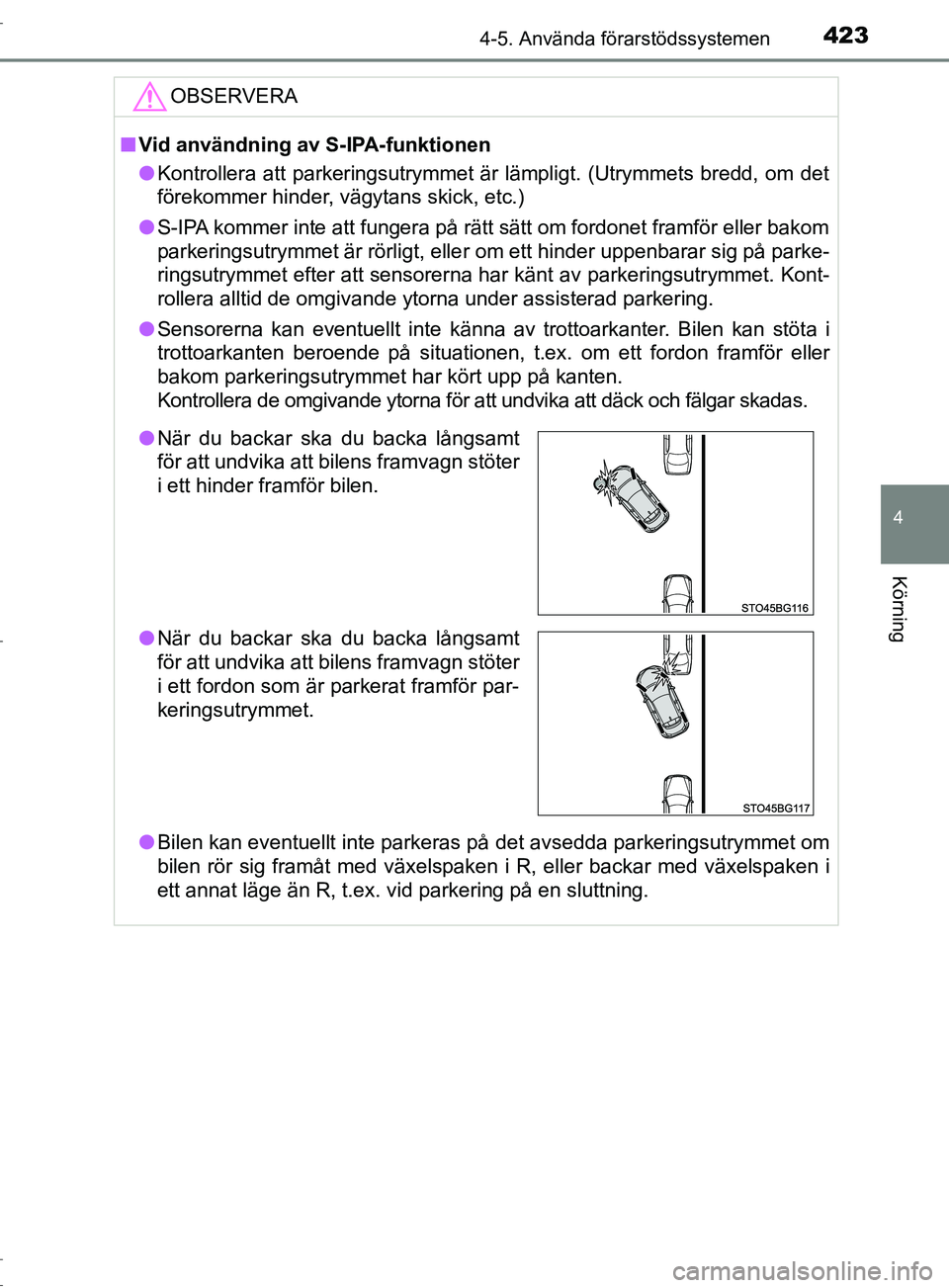

4234-5. Använda förarstödssystemen
4
Körning
OM10528SEOBSERVERA
■
Vid användning av S-IPA-funktionen
● Kontrollera att parkeringsutrymmet är lämpligt. (Utrymmets bredd, om det
förekommer hinder, vägytans skick, etc.)
● S-IPA kommer inte att fungera på rätt sätt om fordonet framför eller bakom
parkeringsutrymmet är rörligt, elle r om ett hinder uppenbarar sig på parke-
ringsutrymmet efter att sensorerna har känt av parkeringsutrymmet. Kont-
rollera alltid de omgivande ytorna under assisterad parkering.
● Sensorerna kan eventuellt inte känna av trottoarkanter. Bilen kan stöta i
trottoarkanten beroende på situationen, t.ex. om ett fordon framför eller
bakom parkeringsutrymmet har kört upp på kanten.
Kontrollera de omgivande ytorna för att undvika att däck och fälgar skadas.
● Bilen kan eventuellt inte parkeras på det avsedda parkeringsutrymmet om
bilen rör sig framåt med växelspaken i R, eller backar med växelspaken i
ett annat läge än R, t.ex. vid parkering på en sluttning.
●När du backar ska du backa långsamt
för att undvika att bilens framvagn stöter
i ett hinder framför bilen.
● När du backar ska du backa långsamt
för att undvika att bilens framvagn stöter
i ett fordon som är parkerat framför par-
keringsutrymmet.
OM10528SE.book Page 423 Monday, November 28, 2016 2:32 PM

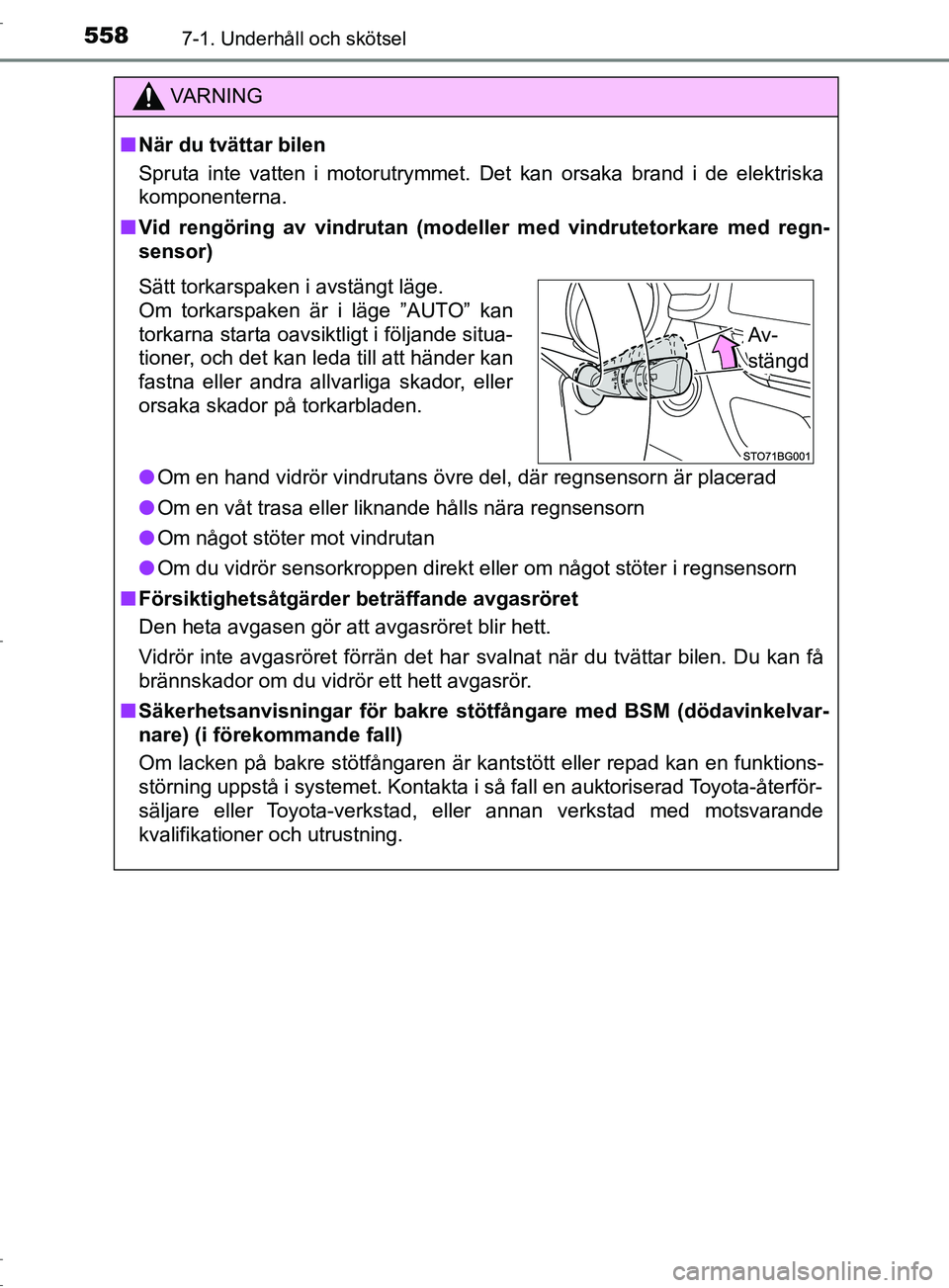

5587-1. Underhåll och skötsel
OM10528SE
VARNING
■ När du tvättar bilen
Spruta inte vatten i motorutrymmet. Det kan orsaka brand i de elektriska
komponenterna.
■ Vid rengöring av vindrutan (modeller med vindrutetorkare med regn-
sensor)
● Om en hand vidrör vindrutans övre del, där regnsensorn är placerad
● Om en våt trasa eller liknande hålls nära regnsensorn
● Om något stöter mot vindrutan
● Om du vidrör sensorkroppen direkt eller om något stöter i regnsensorn
■ Försiktighetsåtgärder beträffande avgasröret
Den heta avgasen gör att avgasröret blir hett.
Vidrör inte avgasröret förrän det har svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör ett hett avgasrör.
■ Säkerhetsanvisningar för bakre stötfångare med BSM (dödavinkelvar-
nare) (i förekommande fall)
Om lacken på bakre stötfångaren är kantstött eller repad kan en funktions-
störning uppstå i systemet. Kontakta i så fall en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Sätt torkarspaken i avstängt läge.
Om torkarspaken är i läge ”AUTO” kan
torkarna starta oavsiktligt i följande situa-
tioner, och det kan leda till att händer kan
fastna eller andra allvarliga skador, eller
orsaka skador på torkarbladen.
Av-
stängd
OM10528SE.book Page 558 Monday, November 28, 2016 2:32 PM

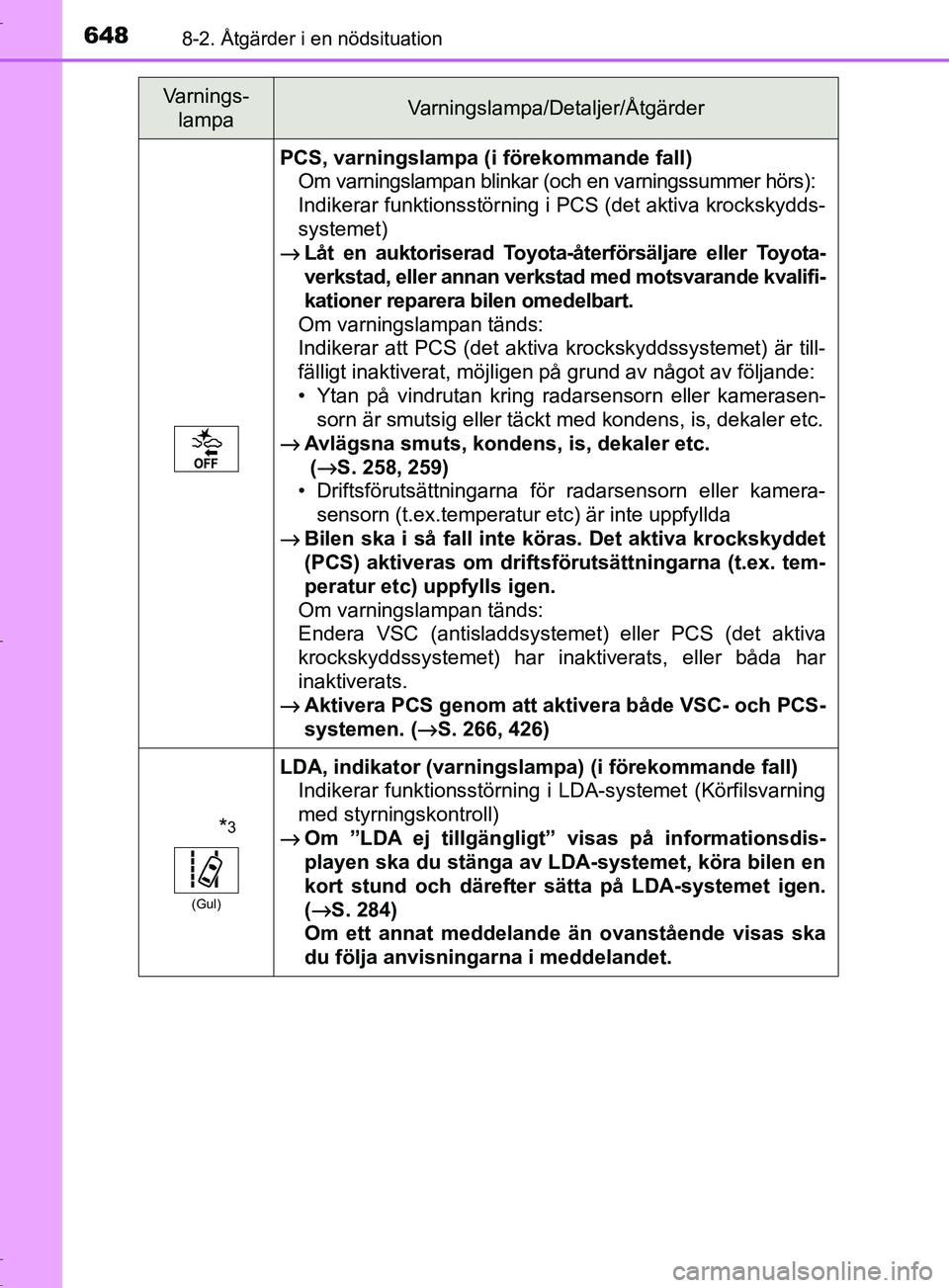

6488-2. Åtgärder i en nödsituation
OM10528SE
PCS, varningslampa (i förekommande fall)Om varningslampan blinkar (och en varningssummer hörs):
Indikerar funktionsstörning i PCS (det aktiva krockskydds-
systemet)
→
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifi-
kationer reparera bilen omedelbart.
Om varningslampan tänds:
Indikerar att PCS (det aktiva krockskyddssystemet) är till-
fälligt inaktiverat, möjligen på grund av något av följande:
• Ytan på vindrutan kring radarsensorn eller kamerasen- sorn är smutsig eller täckt med kondens, is, dekaler etc.
→
Avlägsna smuts, kondens, is, dekaler etc.
( →
S. 258, 259)
• Driftsförutsättningarna för radarsensorn eller kamera- sensorn (t.ex.temperatur etc) är inte uppfyllda
→
Bilen ska i så fall inte köras. Det aktiva krockskyddet
(PCS) aktiveras om driftsföru tsättningarna (t.ex. tem-
peratur etc) uppfylls igen.
Om varningslampan tänds:
Endera VSC (antisladdsystemet) eller PCS (det aktiva
krockskyddssystemet) har inaktiverats, eller båda har
inaktiverats.
→
Aktivera PCS genom att aktivera både VSC- och PCS-
systemen. ( →
S. 266, 426)
*3
(Gul)
LDA, indikator (varningslam pa) (i förekommande fall)
Indikerar funktionsstörning i LDA-systemet (Körfilsvarning
med styrningskontroll)
→
Om ”LDA ej tillgängligt” visas på informationsdis-
playen ska du stänga av LDA-systemet, köra bilen en
kort stund och därefter sätta på LDA-systemet igen.
( →
S. 284)
Om ett annat meddelande än ovanstående visas ska
du följa anvisningarna i meddelandet.
Varnings- lampaVarningslampa/Detaljer/Åtgärder
OM10528SE.book Page 648 Monday, November 28, 2016 2:32 PM
