3774-5. Använda förarstödssystemen
4
Körning
OM10528SE■

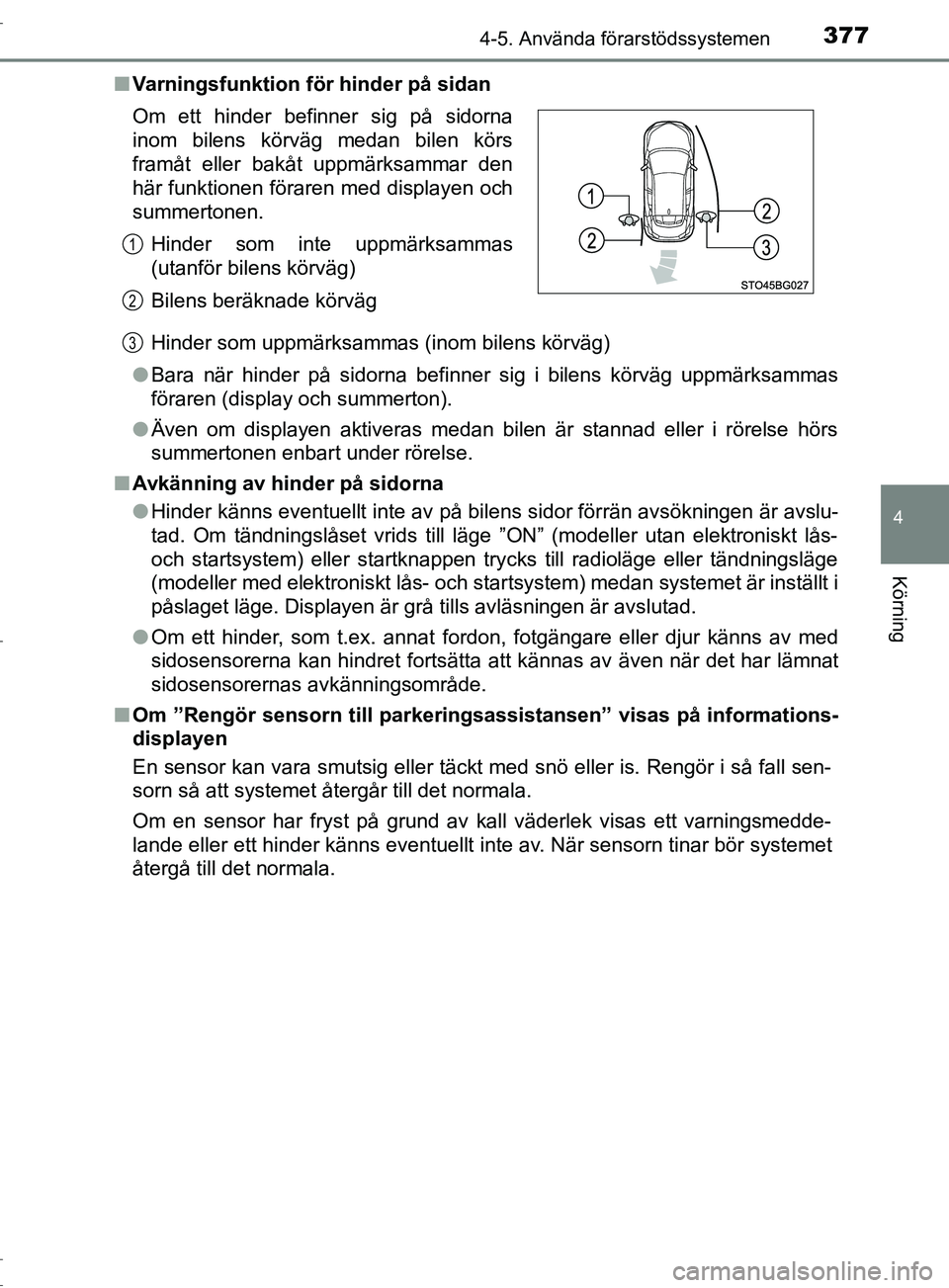

Varningsfunktion för hinder på sidan
Hinder som uppmärksammas (inom bilens körväg)
● Bara när hinder på sidorna befinner sig i bilens körväg uppmärksammas
föraren (display och summerton).
● Även om displayen aktiveras medan bilen är stannad eller i rörelse hörs
summertonen enbart under rörelse.
■ Avkänning av hinder på sidorna
●Hinder känns eventuellt inte av på bilens sidor förrän avsökningen är avslu-
tad. Om tändningslåset vrids till läge ”ON” (modeller utan elektroniskt lås-
och startsystem) eller startknappen trycks till radioläge eller tändningsläge
(modeller med elektroniskt lås- och star tsystem) medan systemet är inställt i
påslaget läge. Displayen är grå tills avläsningen är avslutad.
● Om ett hinder, som t.ex. annat fordon, fotgängare eller djur känns av med
sidosensorerna kan hindret fortsätta att kännas av även när det har lämnat
sidosensorernas avkänningsområde.
■ Om ”Rengör sensorn till parkering sassistansen” visas på informations-
displayen
En sensor kan vara smutsig eller täckt med snö eller is. Rengör i så fall sen-
sorn så att systemet återgår till det normala.
Om en sensor har fryst på grund av kall väderlek visas ett varningsmedde-
lande eller ett hinder känns eventuellt inte av. När sensorn tinar bör systemet
återgå till det normala. Om ett hinder befinner sig på sidorna
inom bilens körväg medan bilen körs
framåt eller bakåt uppmärksammar den
här funktionen föraren med displayen och
summertonen.
Hinder som inte uppmärksammas
(utanför bilens körväg)
Bilens beräknade körväg
1
2
3
OM10528SE.book Page 377 Monday, November 28, 2016 2:32 PM

3784-5. Använda förarstödssystemen
OM10528SE■

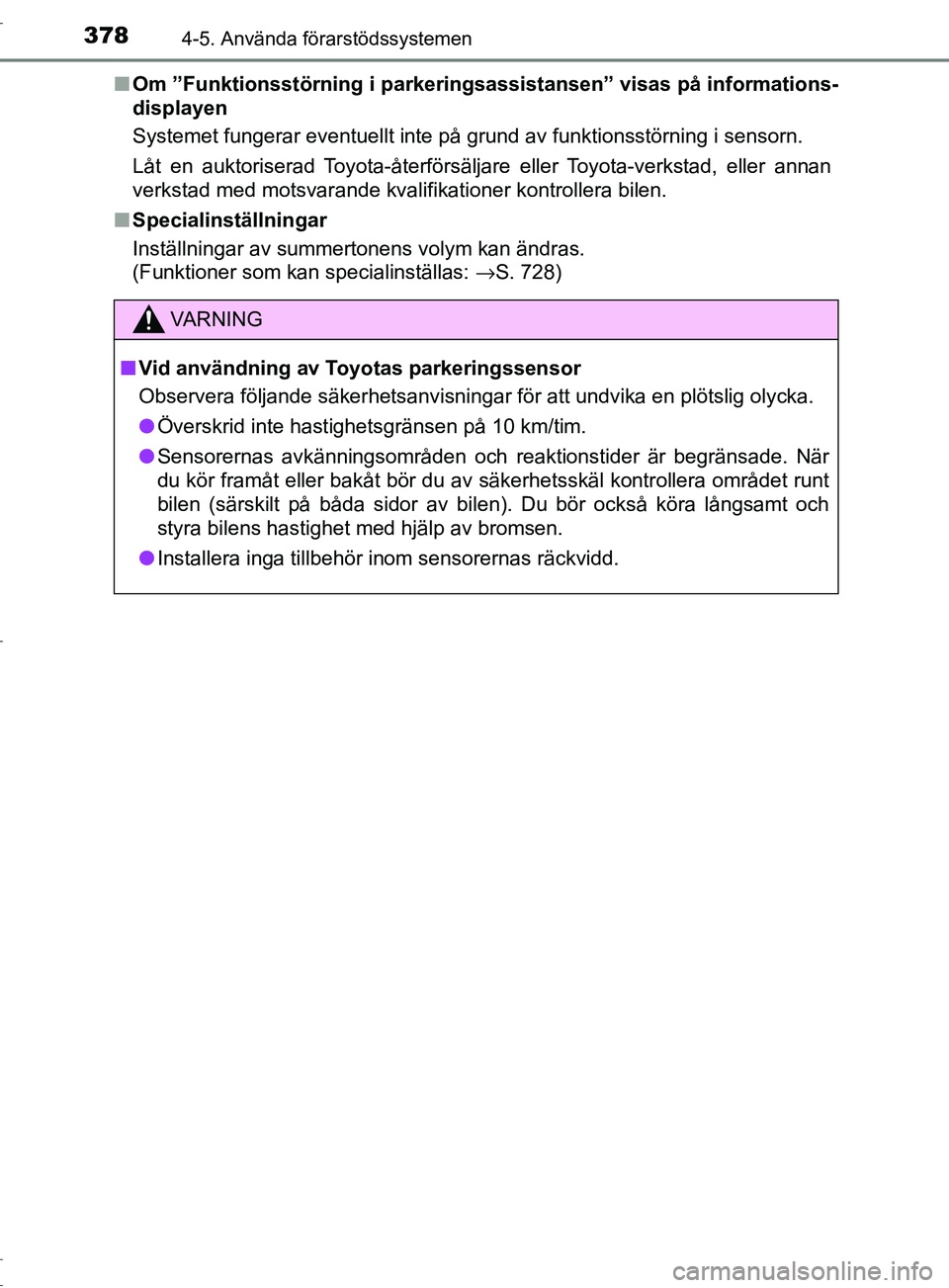

Om ”Funktionsstörning i parkerin gsassistansen” visas på informations-
displayen
Systemet fungerar eventuellt inte på grund av funktionsstörning i sensorn.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer kontrollera bilen.
■ Specialinställningar
Inställningar av summertonens volym kan ändras.
(Funktioner som kan specialinställas: →S. 728)
VARNING
■ Vid användning av Toyo tas parkeringssensor
Observera följande säkerhetsanvisningar för att undvika en plötslig olycka.
● Överskrid inte hastighetsgränsen på 10 km/tim.
● Sensorernas avkänningsområden och reaktionstider är begränsade. När
du kör framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt
bilen (särskilt på båda sidor av bilen). Du bör också köra långsamt och
styra bilens hastighet med hjälp av bromsen.
● Installera inga tillbehör inom sensorernas räckvidd.
OM10528SE.book Page 378 Monday, November 28, 2016 2:32 PM

3794-5. Använda förarstödssystemen
4
Körning
OM10528SE

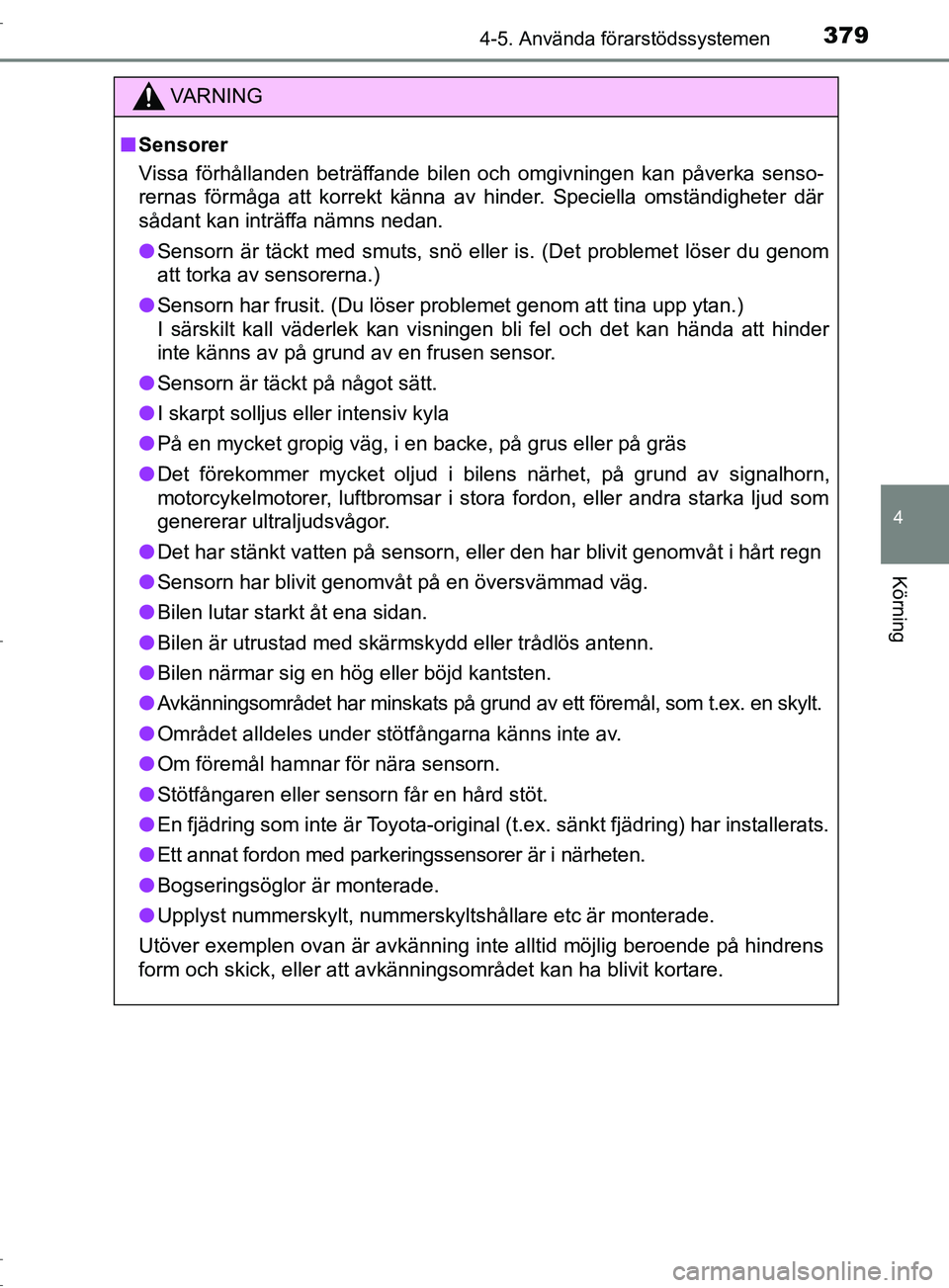

VARNING
■ Sensorer
Vissa förhållanden beträffande bilen och omgivningen kan påverka senso-
rernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
● Sensorn är täckt med smuts, snö eller is. (Det problemet löser du genom
att torka av sensorerna.)
● Sensorn har frusit. (Du löser problemet genom att tina upp ytan.)
I särskilt kall väderlek kan visningen bli fel och det kan hända att hinder
inte känns av på grund av en frusen sensor.
● Sensorn är täckt på något sätt.
● I skarpt solljus eller intensiv kyla
● På en mycket gropig väg, i en backe, på grus eller på gräs
● Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
● Det har stänkt vatten på sensorn, eller den har blivit genomvåt\
i hårt regn
● Sensorn har blivit genomvåt på en översvämmad väg.
● Bilen lutar starkt åt ena sidan.
● Bilen är utrustad med skärmskydd eller trådlös antenn.
● Bilen närmar sig en hög eller böjd kantsten.
● Avkänningsområdet har minskats på grund av ett föremål, som t.ex. en skylt.
● Området alldeles under stötfångarna känns inte av.
● Om föremål hamnar för nära sensorn.
● Stötfångaren eller sensorn får en hård stöt.
● En fjädring som inte är Toyota-original (t.ex. sänkt fjädring) har installerats.
● Ett annat fordon med parkeringssensorer är i närheten.
● Bogseringsöglor är monterade.
● Upplyst nummerskylt, nummerskyltshållare etc är monterade.
Utöver exemplen ovan är avkänning inte alltid möjlig beroende på hindrens
form och skick, eller att avkänningsområdet kan ha blivit kortare.
OM10528SE.book Page 379 Monday, November 28, 2016 2:32 PM

3804-5. Använda förarstödssystemen
OM10528SE
VARNING
■ Sidosensorer
I följande situationer fungerar systemets sonar eventuellt inte på normalt
sätt vilket kan leda till en plötslig olycka. Kör försiktigt.
● Hinder känns inte alltid av på ytorna på bilens sidor förrän bilen körs en
kort stund och avsökningen av sidoytorna är avslutad. ( →S. 377)
● Även när avsökningen av sidoytorna är avslutad kan inte hinder som t.ex.
andra fordon, människor eller djur alltid kännas av.
● Även när avsökningen av sidoytorna är avslutad känns inte alltid hinder av
beroende på förhållandena i bilens omgivning.
I sådant fall stängs displayerna för sidosensorerna ( →S. 371) tillfälligt av.
■ Hinder som eventuellt inte känns av på rätt sätt
● Formen på ett hinder kan göra att en sensor inte känner av det. Tänk där-
för speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som absorberar radiovågor
• Föremål med snäva vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
• Människor känns eventuellt inte av om de bär vissa typer av kläder.
• Rörliga föremål som människor eller djur
OM10528SE.book Page 380 Monday, November 28, 2016 2:32 PM

3814-5. Använda förarstödssystemen
4
Körning

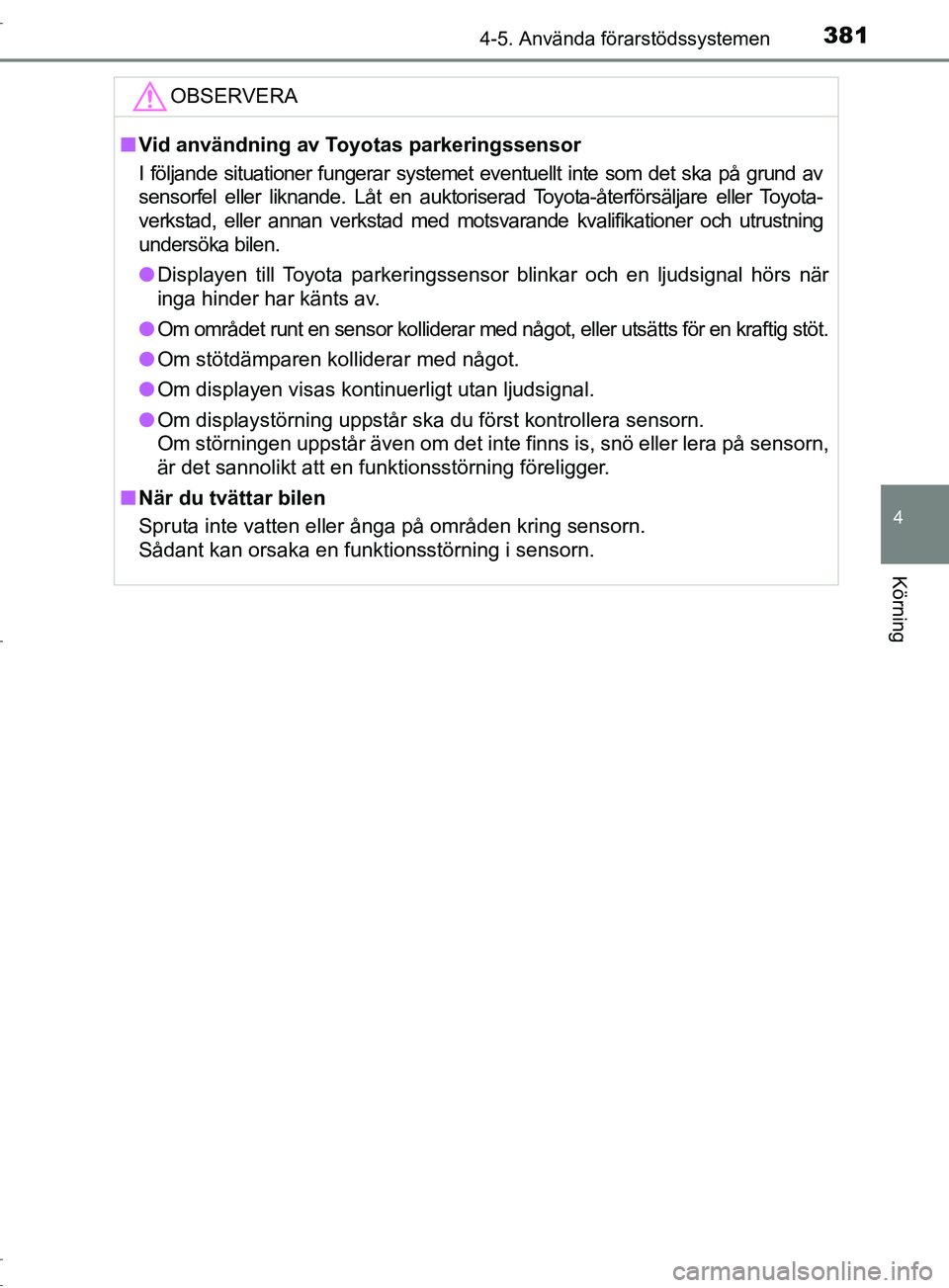

OM10528SEOBSERVERA
■
Vid användning av Toyo tas parkeringssensor
I följande situationer fungerar systemet eventuellt inte som det ska på grund av
sensorfel eller liknande. Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning
undersöka bilen.
● Displayen till Toyota parkeringssensor blinkar och en ljudsignal hörs när
inga hinder har känts av.
● Om området runt en sensor kolliderar med något, eller utsätts för en kraftig stöt.
● Om stötdämparen kolliderar med något.
● Om displayen visas kontinuerligt utan ljudsignal.
● Om displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn,
är det sannolikt att en funktionsstörning föreligger.
■ När du tvättar bilen
Spruta inte vatten eller ånga på områden kring sensorn.
Sådant kan orsaka en funktionsstörning i sensorn.
OM10528SE.book Page 381 Monday, November 28, 2016 2:32 PM

3944-5. Använda förarstödssystemen
OM10528SE

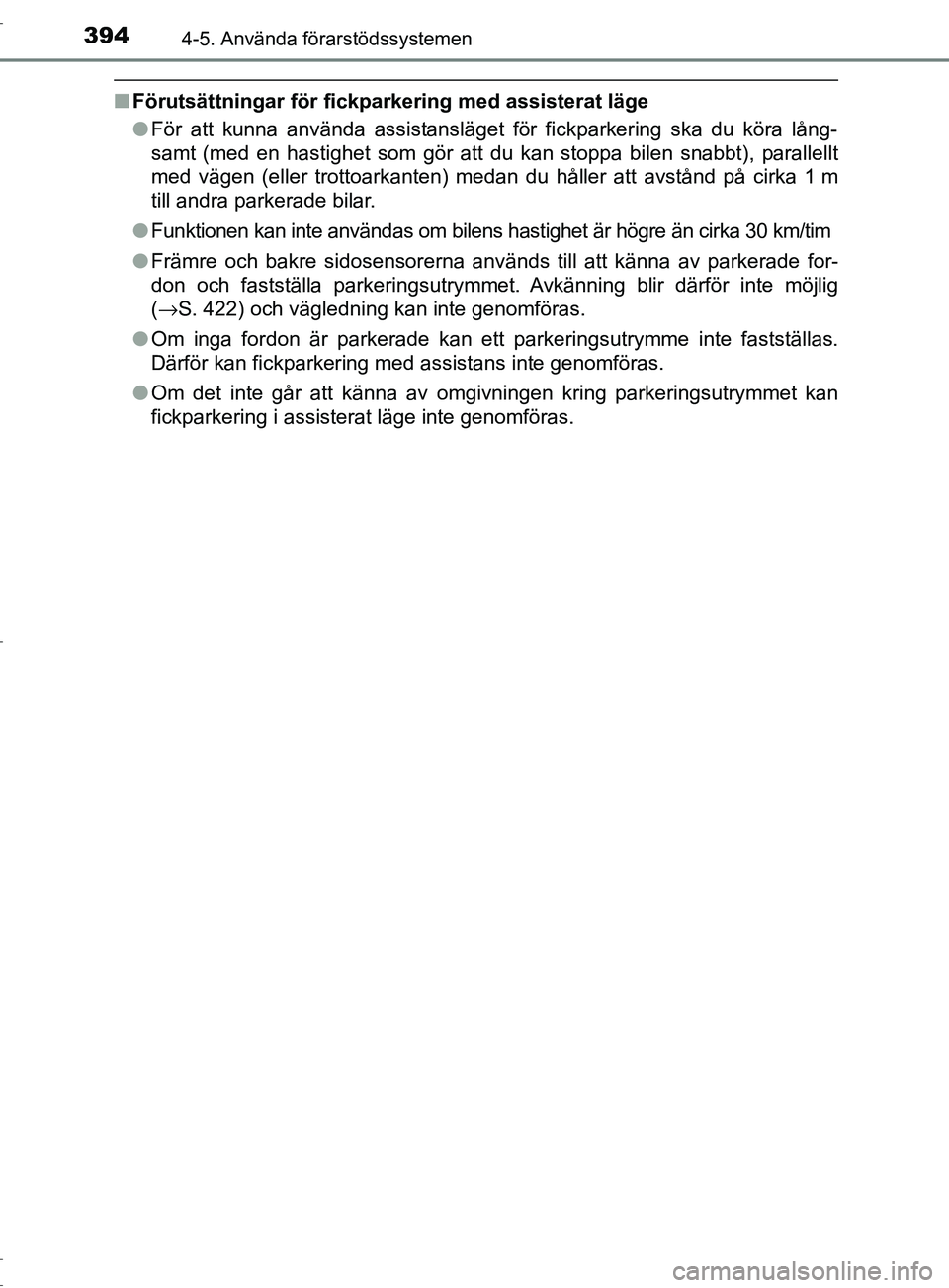

■Förutsättningar för fickpa rkering med assisterat läge
● För att kunna använda assistansläget för fickparkering ska du köra lång-
samt (med en hastighet som gör att du kan stoppa bilen snabbt), parallellt
med vägen (eller trottoarkanten) medan du håller att avstånd på cirka 1 m
till andra parkerade bilar.
● Funktionen kan inte användas om bilens hastighet är högre än cirka 30 km/tim
● Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
( →S. 422) och vägledning kan inte genomföras.
● Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan fickparkering med assistans inte genomföras.
● Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
fickparkering i assisterat läge inte genomföras.
OM10528SE.book Page 394 Monday, November 28, 2016 2:32 PM

3954-5. Använda förarstödssystemen
4
Körning

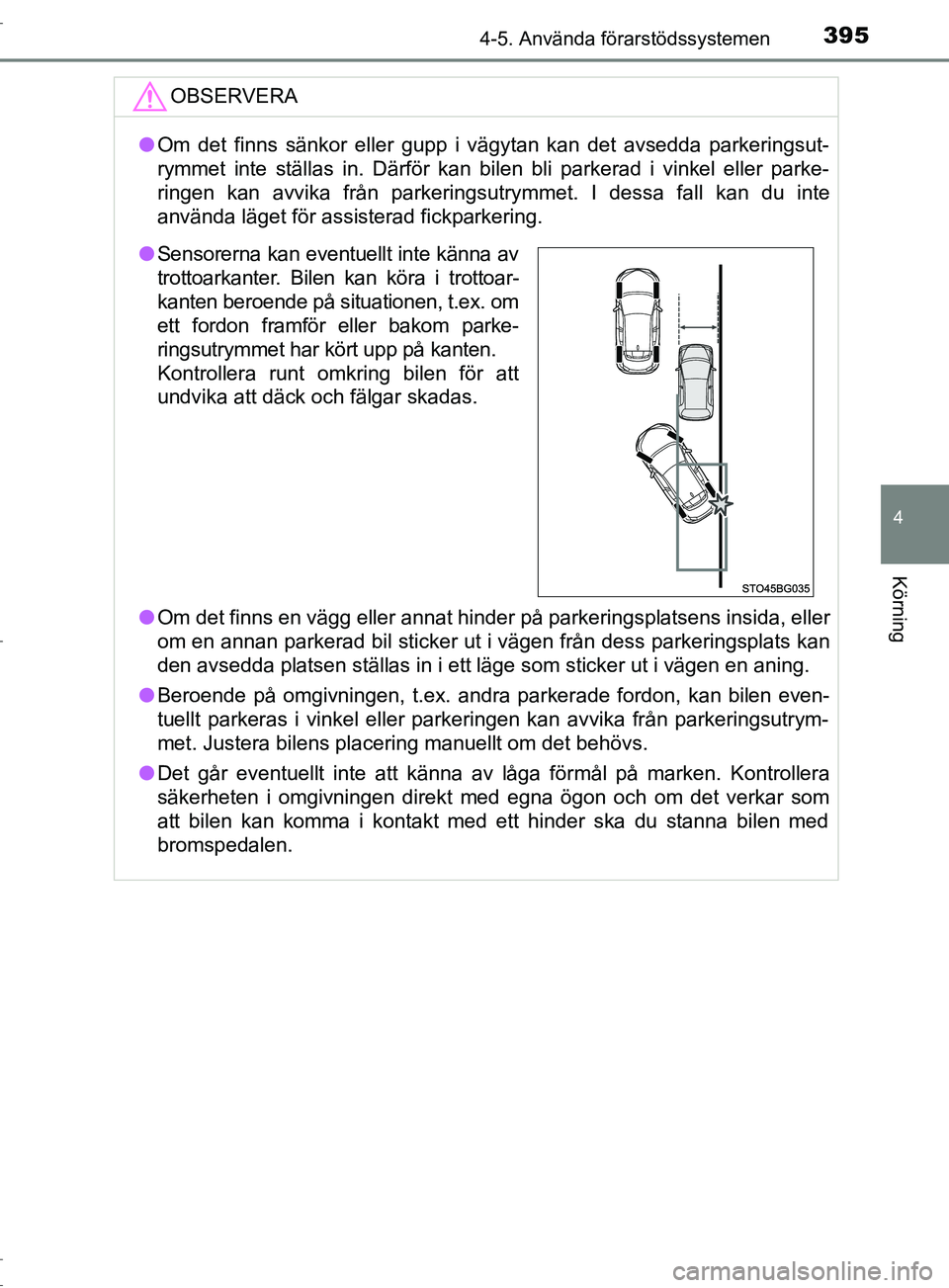

OM10528SEOBSERVERA
●
Om det finns sänkor eller gupp i vägytan kan det avsedda parkeringsut-
rymmet inte ställas in. Därför kan bilen bli parkerad i vinkel eller parke-
ringen kan avvika från parkeringsutrymmet. I dessa fall kan du inte
använda läget för assisterad fickparkering.
● Om det finns en vägg eller annat hinder på parkeringsplatsens insida, eller
om en annan parkerad bil sticker ut i vägen från dess parkeringsplats kan
den avsedda platsen ställas in i ett läge som sticker ut i vägen en aning.
● Beroende på omgivningen, t.ex. andra parkerade fordon, kan bilen even-
tuellt parkeras i vinkel eller parkeringen kan avvika från parkeringsutrym-
met. Justera bilens placering manuellt om det behövs.
● Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
●Sensorerna kan eventuellt inte känna av
trottoarkanter. Bilen kan köra i trottoar-
kanten beroende på situationen, t.ex. om
ett fordon framför eller bakom parke-
ringsutrymmet har kört upp på kanten.
Kontrollera runt omkring bilen för att
undvika att däck och fälgar skadas.
OM10528SE.book Page 395 Monday, November 28, 2016 2:32 PM

4014-5. Använda förarstödssystemen
4
Körning
OM10528SE
Flytta växelspaken till R.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas backar du bilen långsamt medan du kontrollerar
säkerheten bakom bilen samt indikatorn för assistansnivån.
Upprepa stegen t.o.m. tills parkeringen är avslutad.
När parkeringsproceduren är avslutad hörs summertonen, indikerings-
lampan till S-IPA slocknar och informationsdisplayen ändras.
Justera bilens läge och/eller vinkel om det behövs, för att avsluta parke-
ringen.
■Driftsförutsättningar för S-IPA.
●Motorn är igång.
● Knappen är påslagen.
■ Förutsättningar för assisterad vinkelrät parkering
●Kör långsamt (med en hastighet som gör att du kan stoppa bilen snabbt) så
att funktionen ska fungera på rätt sätt.
● Funktionen kan inte användas om bilens hastighet är högre än cirka 20 km/tim
● Främre och bakre sidosensorerna används till att känna av parkerade for-
don och fastställa parkeringsutrymmet. Avkänning blir därför inte möjlig
( →S. 422) och vägledning kan inte genomföras.
● Om inga fordon är parkerade kan ett parkeringsutrymme inte fastställas.
Därför kan assisterad vinkelrät parkering inte genomföras.
● Om det inte går att känna av omgivningen kring parkeringsutrymmet kan
assisterad vinkelrät parkering inte genomföras.
10
11610
OM10528SE.book Page 401 Monday, November 28, 2016 2:32 PM

4024-5. Använda förarstödssystemen
OM10528SE■

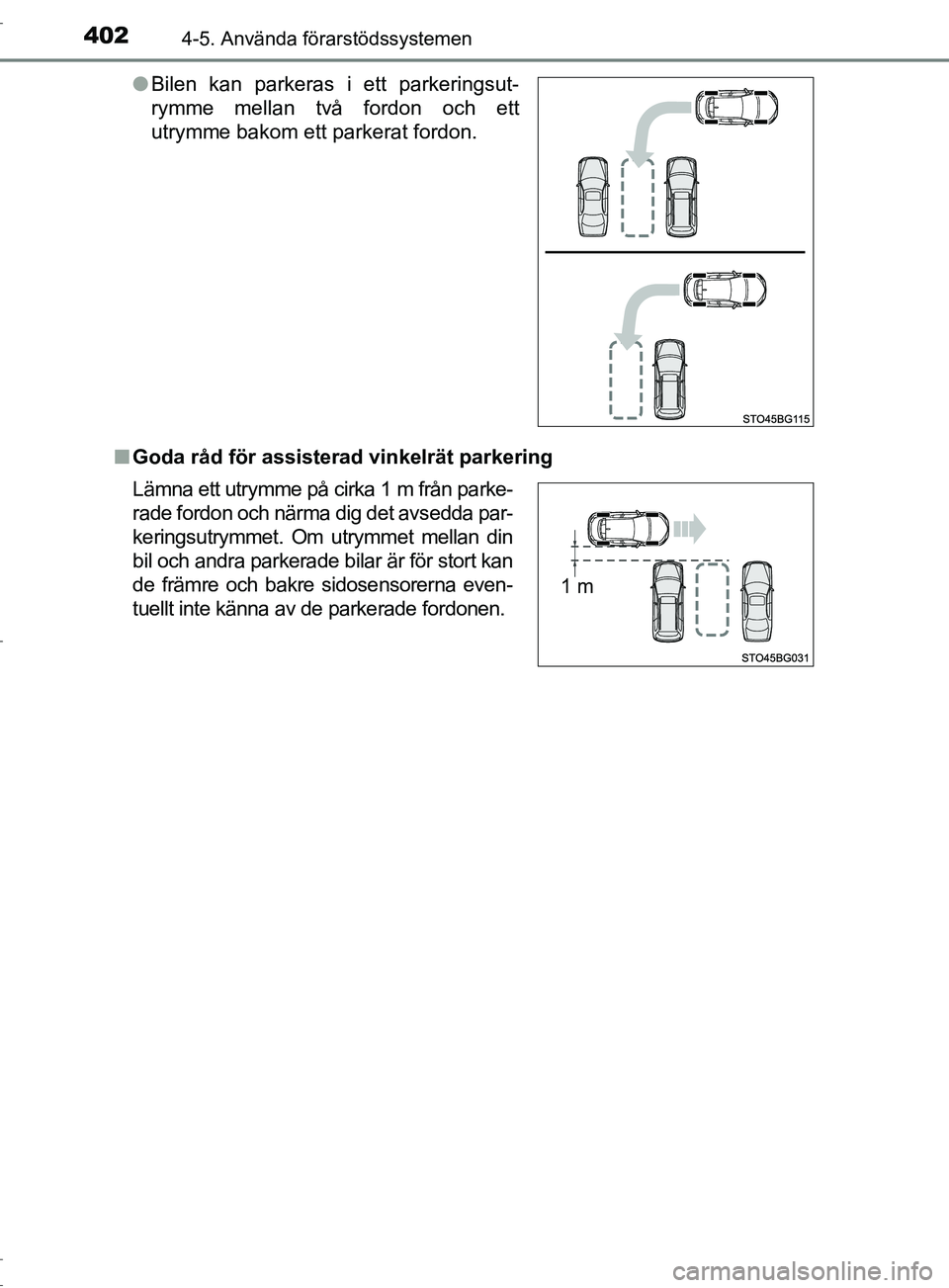

Goda råd för assisterad vinkelrät parkering ●Bilen kan parkeras i ett parkeringsut-
rymme mellan två fordon och ett
utrymme bakom ett parkerat fordon.
Lämna ett utrymme på cirka 1 m från parke-
rade fordon och närma dig det avsedda par-
keringsutrymmet. Om utrymmet mellan din
bil och andra parkerade bilar är för stort kan
de främre och bakre sidosensorerna even-
tuellt inte känna av de parkerade fordonen.
1 m
OM10528SE.book Page 402 Monday, November 28, 2016 2:32 PM

4094-5. Använda förarstödssystemen
4
Körning
OM10528SE

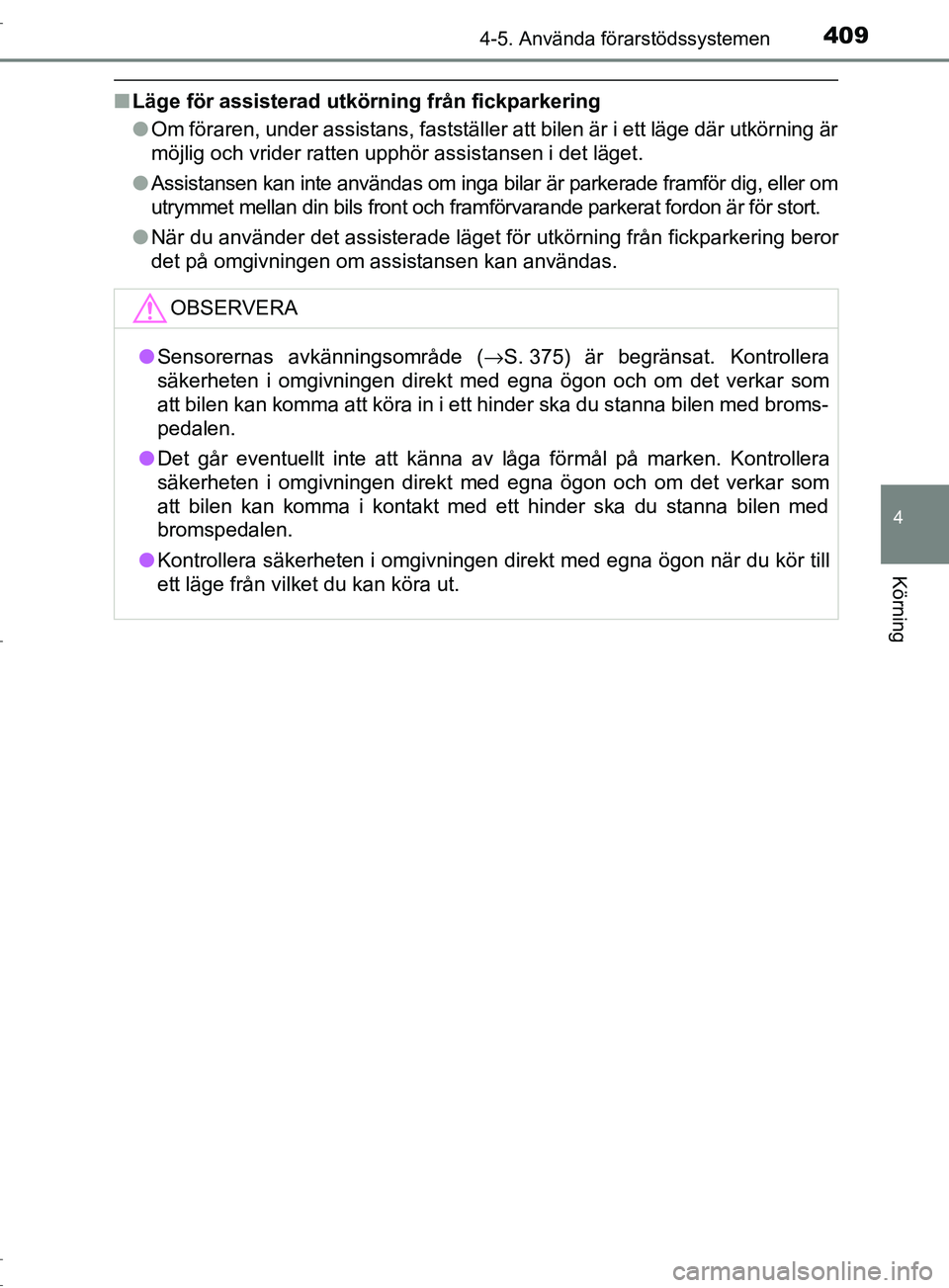

■Läge för assisterad utkörn ing från fickparkering
● Om föraren, under assistans, fastställer att bilen är i ett läge där utkörning är
möjlig och vrider ratten upphör assistansen i det läget.
● Assistansen kan inte användas om inga bilar är parkerade framför dig, eller om
utrymmet mellan din bils front och framförvarande parkerat fordon är för stort.
● När du använder det assisterade läget för utkörning från fickparkering beror
det på omgivningen om assistansen kan användas.
OBSERVERA
●Sensorernas avkänningsområde ( →S. 375) är begränsat. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma att köra in i ett hinder ska du stanna bilen med broms-
pedalen.
● Det går eventuellt inte att känna av låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med egna ögon och om det verkar som
att bilen kan komma i kontakt med ett hinder ska du stanna bilen med
bromspedalen.
● Kontrollera säkerheten i omgivningen direkt med egna ögon när du kör till
ett läge från vilket du kan köra ut.
OM10528SE.book Page 409 Monday, November 28, 2016 2:32 PM
