TOYOTA C-HR 2017 Instruksjoner for bruk (in Norwegian)

6107-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO
nVed skifte av felger
Felgene på bilen er utstyrt med dekktrykksensorer (unntatt kompakt reserve-
hjul) som gjør at varselsystemet for dekktrykk kan avgi forhåndsvarsler hvis
dekktrykket senkes. Når det skiftes felger, må det alltid monteres dekktrykk-
sensorer. ( →S. 599)
ADVARSEL
n Ved skifte av felger
l Ikke bruk felger med andre dimensjoner enn det som anbefales i bruker-
håndboken, da det kan føre til at du mister kontrollen over bilen.
l Bruk aldri slange i et slangeløst dekk som lekker luft. Det kan føre til en
ulykke og forårsake alvorlige personskader.
n Ved montering av hjulmutrene
l Bruk aldri olje eller fett på hjulboltene eller hjulmutrene.
Olje og fett kan føre til at hjulmutrene trekkes til for mye, noe som fører til
skader på skruene eller felgskivene. I tillegg kan olje eller fett få hjul-
mutrene til å løsne. Hjulet kan da falle av og forårsake en alvorlig ulykke,
noe som igjen kan føre til alvorlige personskader. Fjern eventuell olje eller
fett som finnes på hjulboltene eller hjulmutrene.
lPass på at du monterer hjulmutrene
med de koniske sidene inn. Montering
av mutrene med de koniske sidene ut
kan skade hjulet og etter hvert føre til at
hjulet ramler av mens du kjører. Dette
kan resultere i en ulykke med alvorlige
personskader.
Konisk
del
OM10528NO.book Page 610 Tuesday, February 28, 2017 9:45 AM

6117-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO
ADVARSEL
n Bruk av defekte hjul er forbudt
Ikke bruk sprukne eller deformerte hjul.
Det kan føre til at luft lekker ut av dekket under kjøring, og kanskje føre til en
ulykke.
n Håndtering av hjulet (biler med 16-tommers felg)
OBS
nSkifte dekktrykksensorer
l Fordi dekkreparasjon eller -skifte kan påvirke dekktrykksensorer, må du
sørge for å få utført vedlikehold på dekkene hos en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
Sørg i tillegg for å kjøpe dekktrykks ensorer hos en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
l Sørg for at det kun brukes originale Toyota-felger på bilen.
Dekktrykksensorer fungerer kanskje ikke skikkelig med uoriginale felger.
n Håndtere de dekorative harpiksdelene (for biler med 16-tommers dekk)
Hvis det er skrangling i de dekorative har piksdelene, eller rare lyder fra hjul-
området når du kjører, må du få hjulene kontrollert av en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
Hvis du holder i hjulkapselen når du hol-
der hjulet, kan hjulkapselen løsne og hju-
let falle ned.
OM10528NO.book Page 611 Tuesday, February 28, 2017 9:45 AM

6127-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

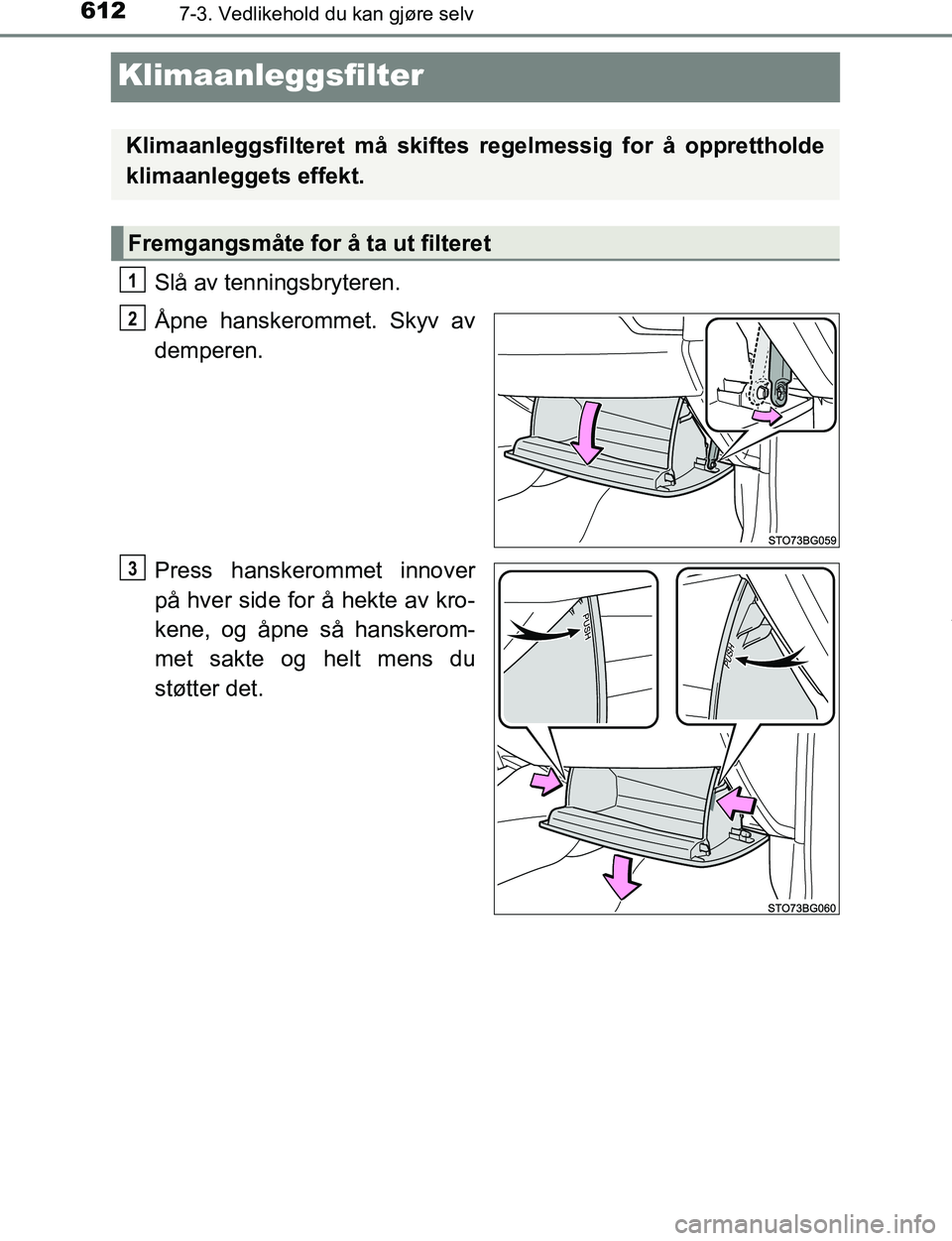

Klimaanleggsfilter
Slå av tenningsbryteren.
Åpne hanskerommet. Skyv av
demperen.
Press hanskerommet innover
på hver side for å hekte av kro-
kene, og åpne så hanskerom-
met sakte og helt mens du
støtter det.
Klimaanleggsfilteret må skiftes regelmessig for å opprettholde
klimaanleggets effekt.
Fremgangsmåte for å ta ut filteret
1
2
3
OM10528NO.book Page 612 Tuesday, February 28, 2017 9:45 AM

6137-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO

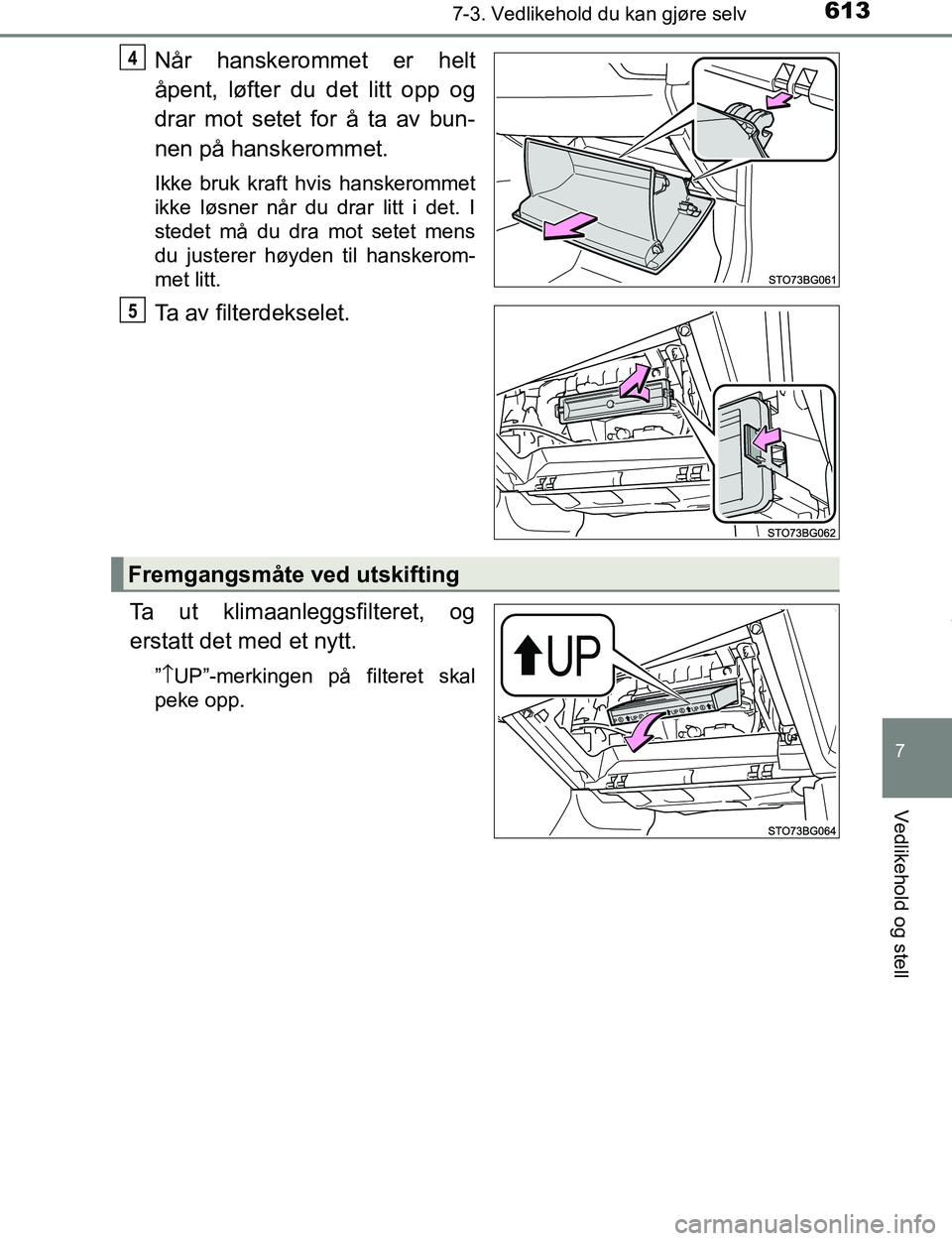

Når hanskerommet er helt
åpent, løfter du det litt opp og
drar mot setet for å ta av bun-
nen på hanskerommet.
Ikke bruk kraft hvis hanskerommet
ikke løsner når du drar litt i det. I
stedet må du dra mot setet mens
du justerer høyden til hanskerom-
met litt.
Ta av filterdekselet.
Ta ut klimaanleggsfilteret, og
erstatt det med et nytt.
” \b UP”-merkingen på filteret skal
peke opp.
4
5
Fremgangsmåte ved utskifting
OM10528NO.book Page 613 Tuesday, February 28, 2017 9:45 AM

6147-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

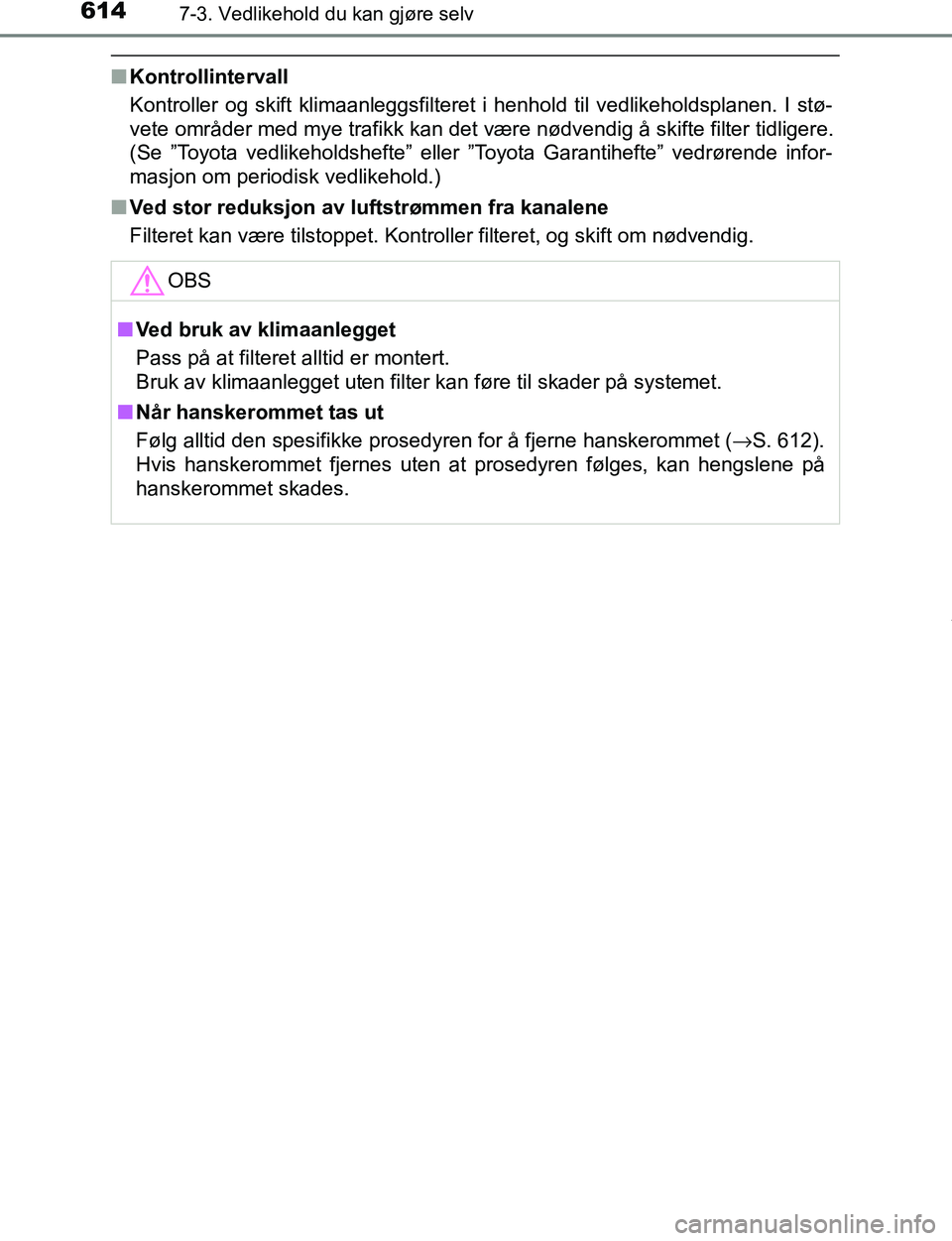

nKontrollintervall
Kontroller og skift klimaanleggsfilteret i henhold til vedlikeholdsplanen. I stø-
vete områder med mye trafikk kan det være nødvendig å skifte filter tidligere.
(Se ”Toyota vedlikeholdshefte” eller ”Toyota Garantihefte” vedrørende infor-
masjon om periodisk vedlikehold.)
n Ved stor reduksjon av lu ftstrømmen fra kanalene
Filteret kan være tilstoppet. Kontroller filteret, og skift om nødvendig.
OBS
nVed bruk av klimaanlegget
Pass på at filteret alltid er montert.
Bruk av klimaanlegget uten filter kan føre til skader på systemet.
n Når hanskerommet tas ut
Følg alltid den spesifikke prosedyren for å fjerne hanskerommet ( →S. 612).
Hvis hanskerommet fjernes uten at prosedyren følges, kan hengslene på
hanskerommet skades.
OM10528NO.book Page 614 Tuesday, February 28, 2017 9:45 AM

6157-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO

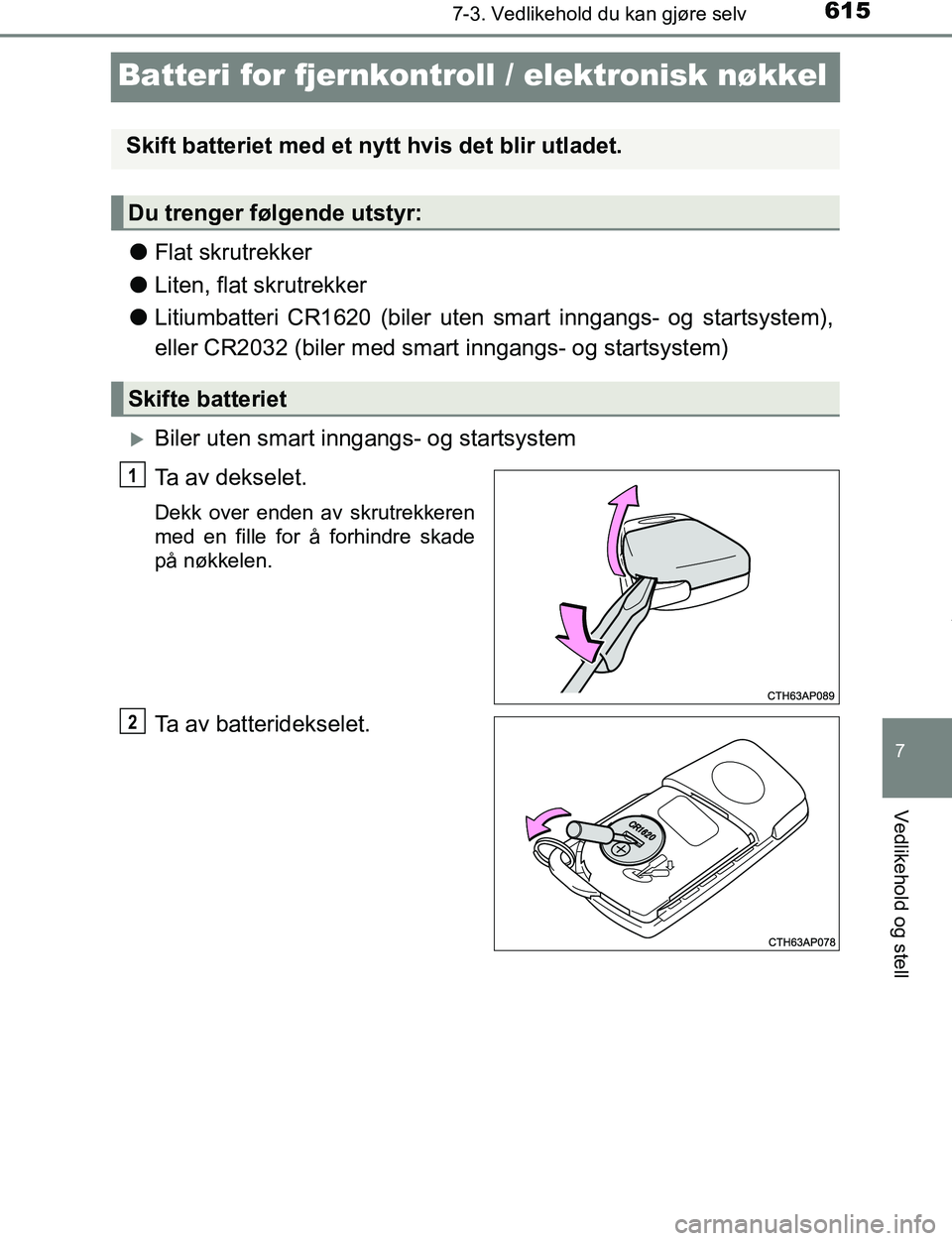

Batteri for fjernkontroll / elektronisk nøkkel
lFlat skrutrekker
l Liten, flat skrutrekker
l Litiumbatteri CR1620 (biler uten sm art inngangs- og startsystem),
eller CR2032 (biler med smart inngangs- og startsystem)
Biler uten smart inngangs- og startsystem
Ta av dekselet.
Dekk over enden av skrutrekkeren
med en fille for å forhindre skade
på nøkkelen.
Ta av batteridekselet.
Skift batteriet med et ny tt hvis det blir utladet.
Du trenger følgende utstyr:
Skifte batteriet
1
2
OM10528NO.book Page 615 Tuesday, February 28, 2017 9:45 AM

6167-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

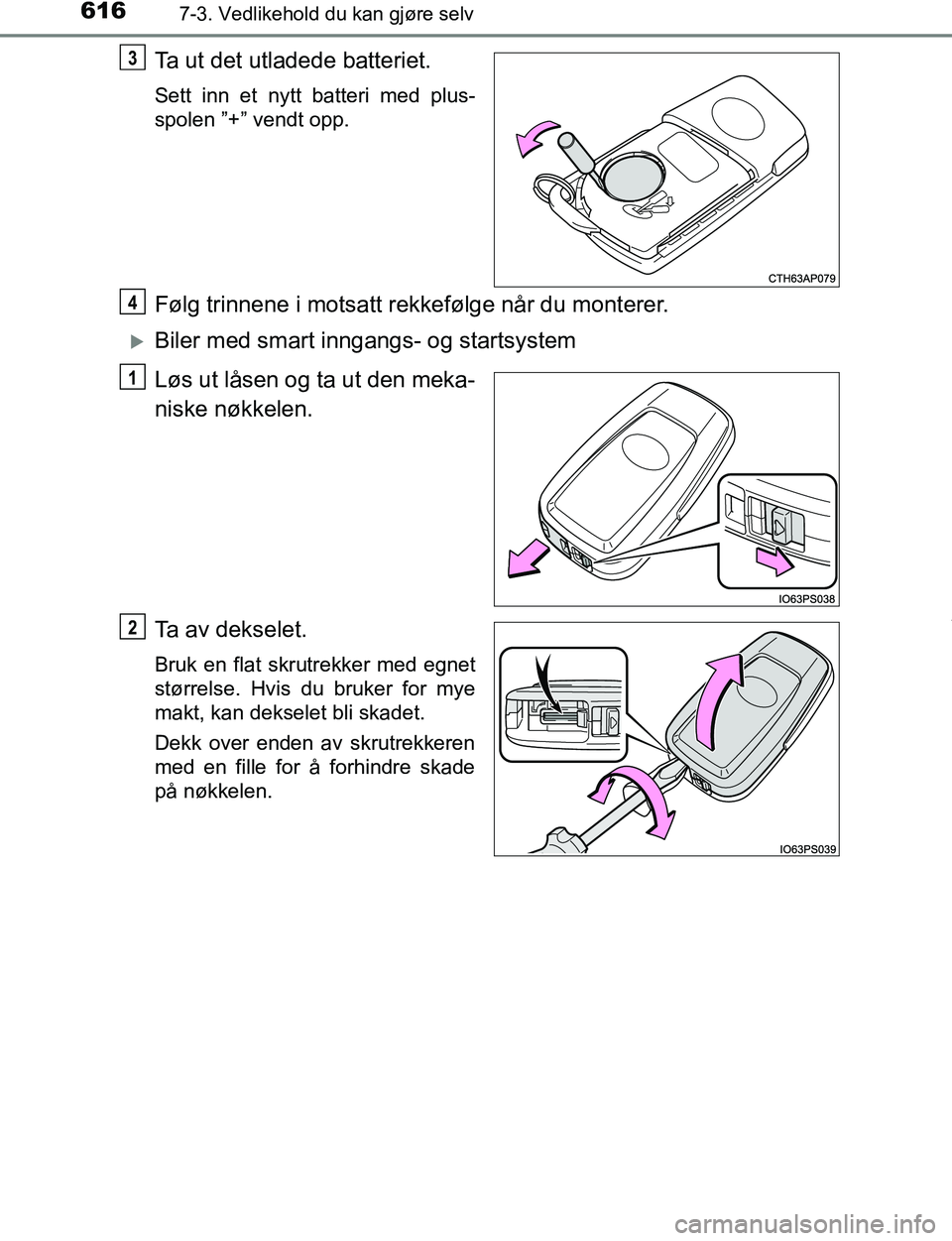

Ta ut det utladede batteriet.
Sett inn et nytt batteri med plus-
spolen ”+” vendt opp.
Følg trinnene i motsatt rekkefølge når du monterer.
Biler med smart inngangs- og startsystem
Løs ut låsen og ta ut den meka-
niske nøkkelen.
Ta av dekselet.
Bruk en flat skrutrekker med egnet
størrelse. Hvis du bruker for mye
makt, kan dekselet bli skadet.
Dekk over enden av skrutrekkeren
med en fille for å forhindre skade
på nøkkelen.
3
4
1
2
OM10528NO.book Page 616 Tuesday, February 28, 2017 9:45 AM

6177-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO

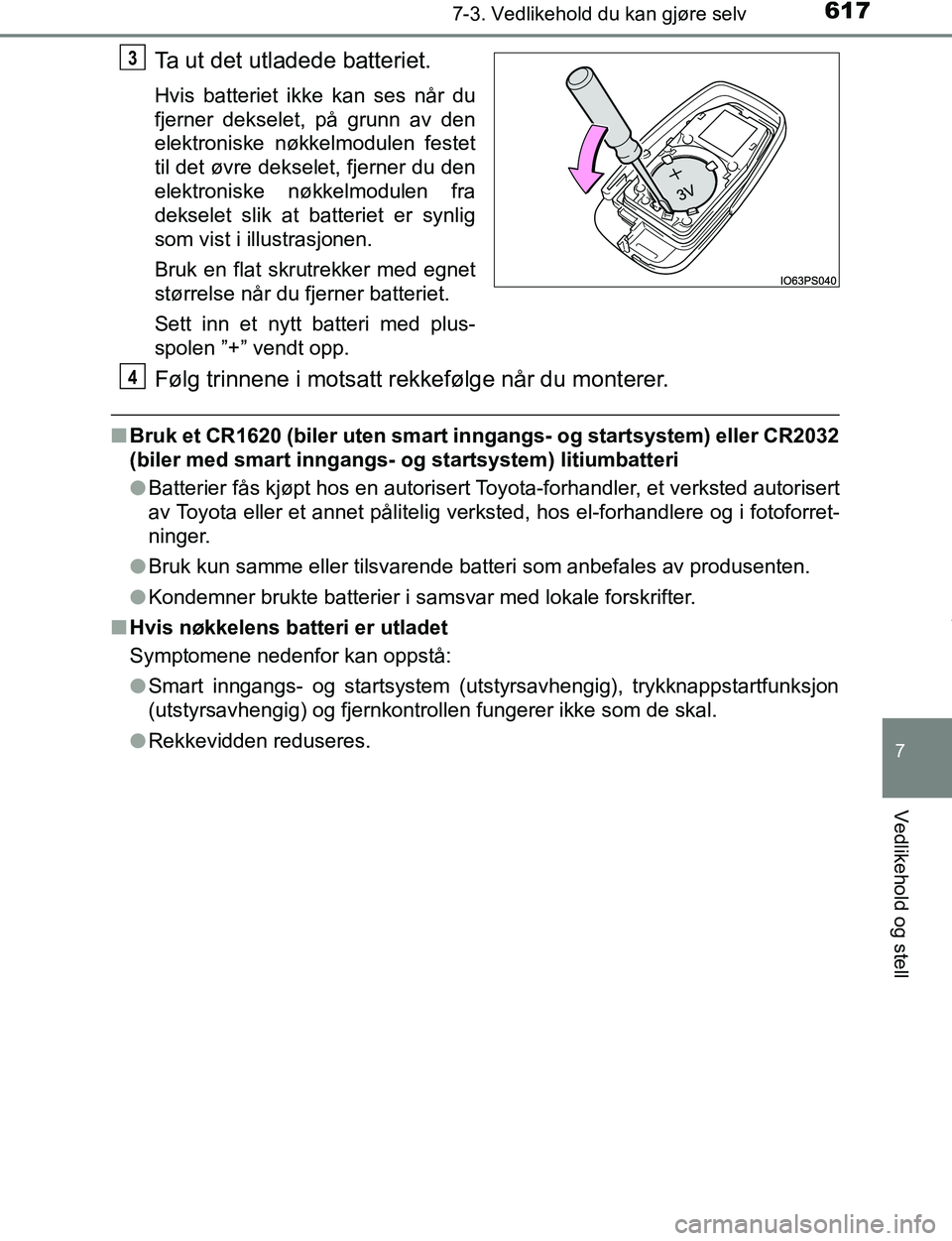

Ta ut det utladede batteriet.
Hvis batteriet ikke kan ses når du
fjerner dekselet, på grunn av den
elektroniske nøkkelmodulen festet
til det øvre dekselet, fjerner du den
elektroniske nøkkelmodulen fra
dekselet slik at batteriet er synlig
som vist i illustrasjonen.
Bruk en flat skrutrekker med egnet
størrelse når du fjerner batteriet.
Sett inn et nytt batteri med plus-
spolen ”+” vendt opp.
Følg trinnene i motsatt rekkefølge når du monterer.
nBruk et CR1620 (biler uten smart inngangs- og startsystem) eller CR2032
(biler med smart inngangs- og startsystem) litiumbatteri
lBatterier fås kjøpt hos en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted, hos el-forhandlere og i fotoforret-
ninger.
l Bruk kun samme eller tilsvarende batteri som anbefales av produsenten.
l Kondemner brukte batterier i samsvar med lokale forskrifter.
n Hvis nøkkelens batteri er utladet
Symptomene nedenfor kan oppstå:
lSmart inngangs- og startsystem (utstyrsavhengig), trykknappstartfunksjon
(utstyrsavhengig) og fjernkontrollen fungerer ikke som de skal.
l Rekkevidden reduseres.
3
4
OM10528NO.book Page 617 Tuesday, February 28, 2017 9:45 AM

6187-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

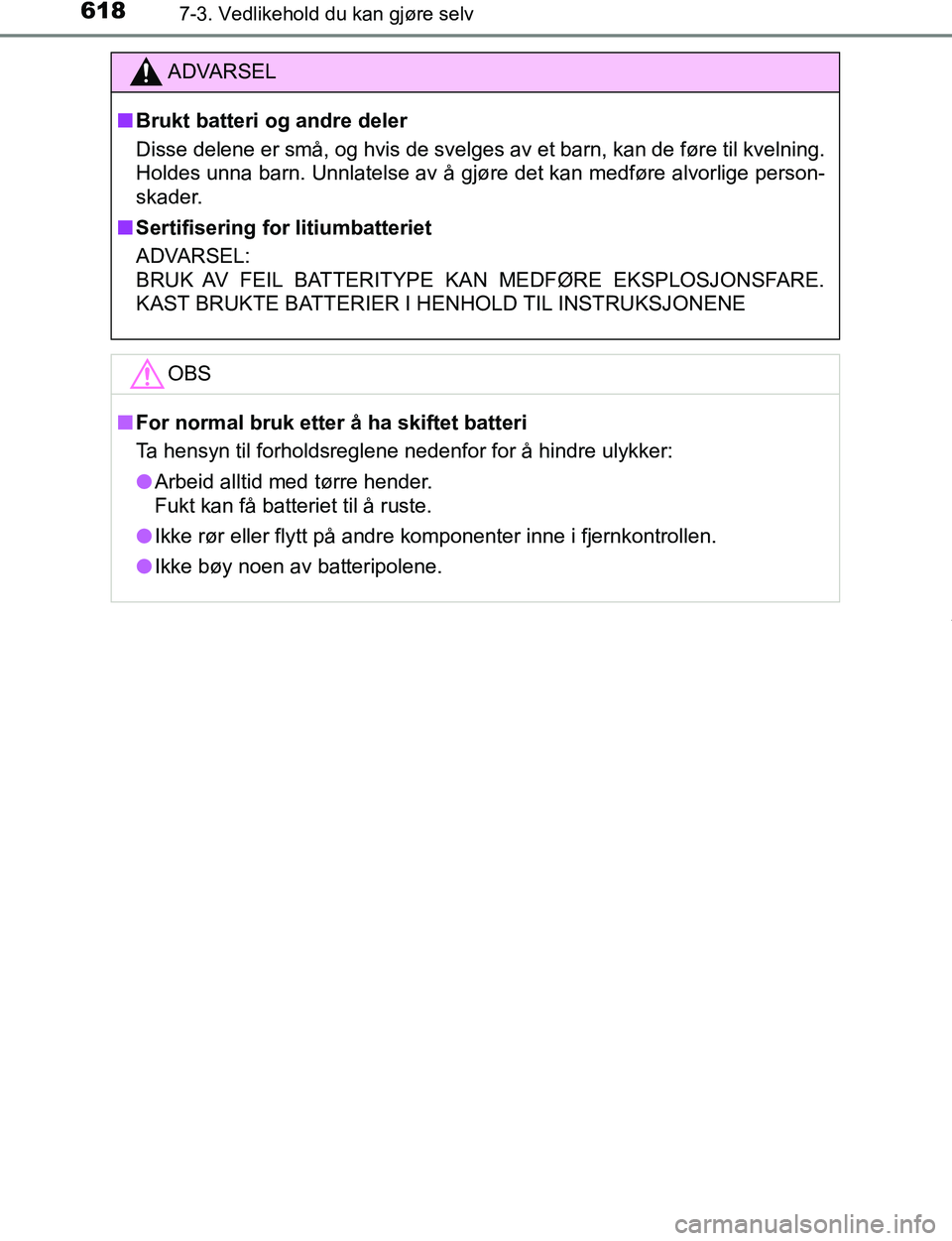

ADVARSEL
n Brukt batteri og andre deler
Disse delene er små, og hvis de svelges av et barn, kan de føre til kvelning.
Holdes unna barn. Unnlatelse av å gjøre det kan medføre alvorlige person-
skader.
n Sertifisering for litiumbatteriet
ADVARSEL:
BRUK AV FEIL BATTERITYPE KAN MEDFØRE EKSPLOSJONSFARE.
KAST BRUKTE BATTERIER I HENHOLD TIL INSTRUKSJONENE
OBS
nFor normal bruk etter å ha skiftet batteri
Ta hensyn til forholdsreglene nedenfor for å hindre ulykker:
l Arbeid alltid med tørre hender.
Fukt kan få batteriet til å ruste.
l Ikke rør eller flytt på andre komponenter inne i fjernkontrollen.
l Ikke bøy noen av batteripolene.
OM10528NO.book Page 618 Tuesday, February 28, 2017 9:45 AM

6197-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO

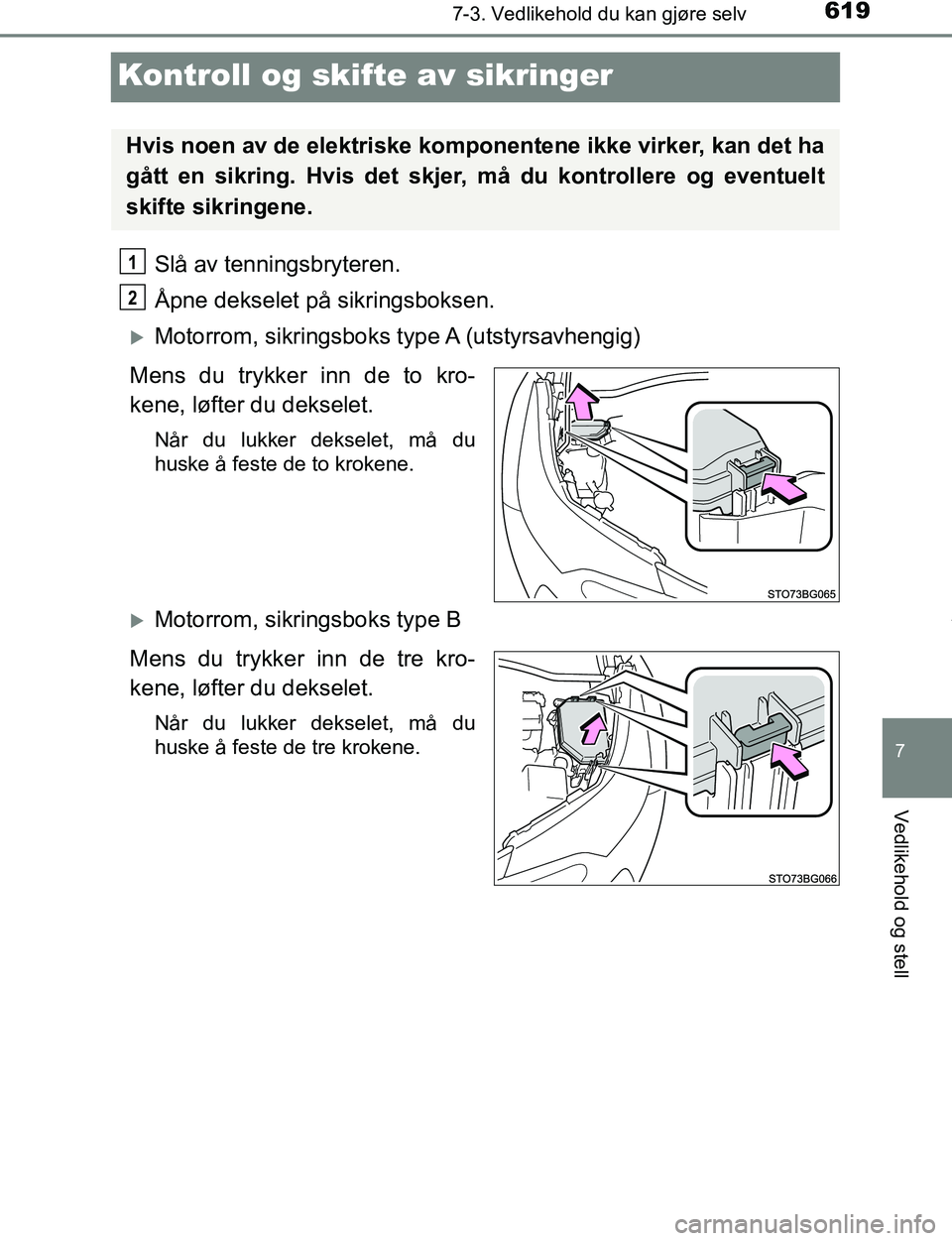

Kontroll og skifte av sikringer
Slå av tenningsbryteren.
Åpne dekselet på sikringsboksen.
Motorrom, sikringsboks type A (utstyrsavhengig)
Mens du trykker inn de to kro-
kene, løfter du dekselet.
Når du lukker dekselet, må du
huske å feste de to krokene.
Motorrom, sikringsboks type B
Mens du trykker inn de tre kro-
kene, løfter du dekselet.
Når du lukker dekselet, må du
huske å feste de tre krokene.
Hvis noen av de elektriske komponentene ikke virker, kan det ha
gått en sikring. Hvis det skjer, må du kontrollere og eventuelt
skifte sikringene.
1
2
