6207-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

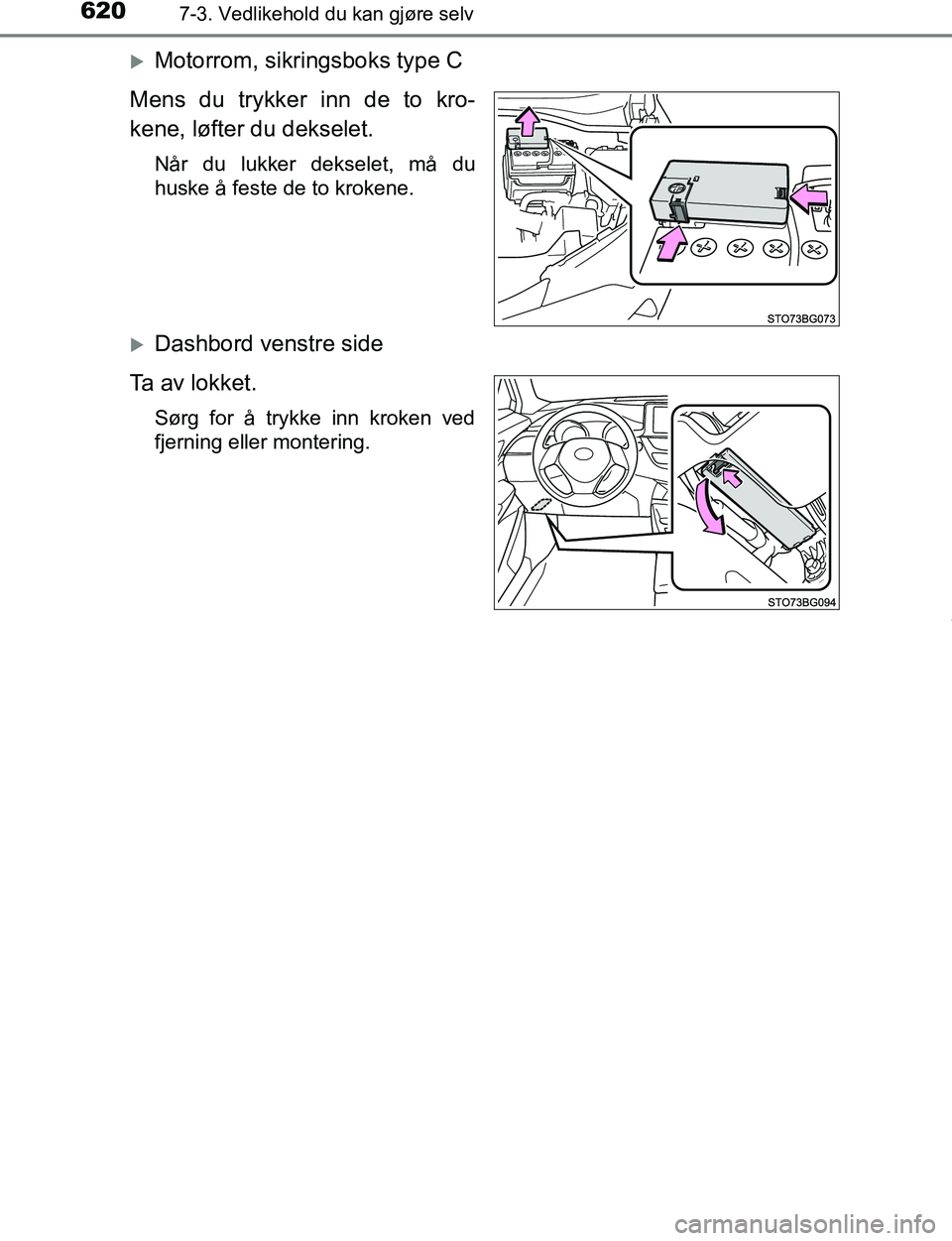

Motorrom, sikringsboks type C
Mens du trykker inn de to kro-
kene, løfter du dekselet.
Når du lukker dekselet, må du
huske å feste de to krokene.
Dashbord venstre side
Ta av lokket.
Sørg for å trykke inn kroken ved
fjerning eller montering.
OM10528NO.book Page 620 Tuesday, February 28, 2017 9:45 AM

6217-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO

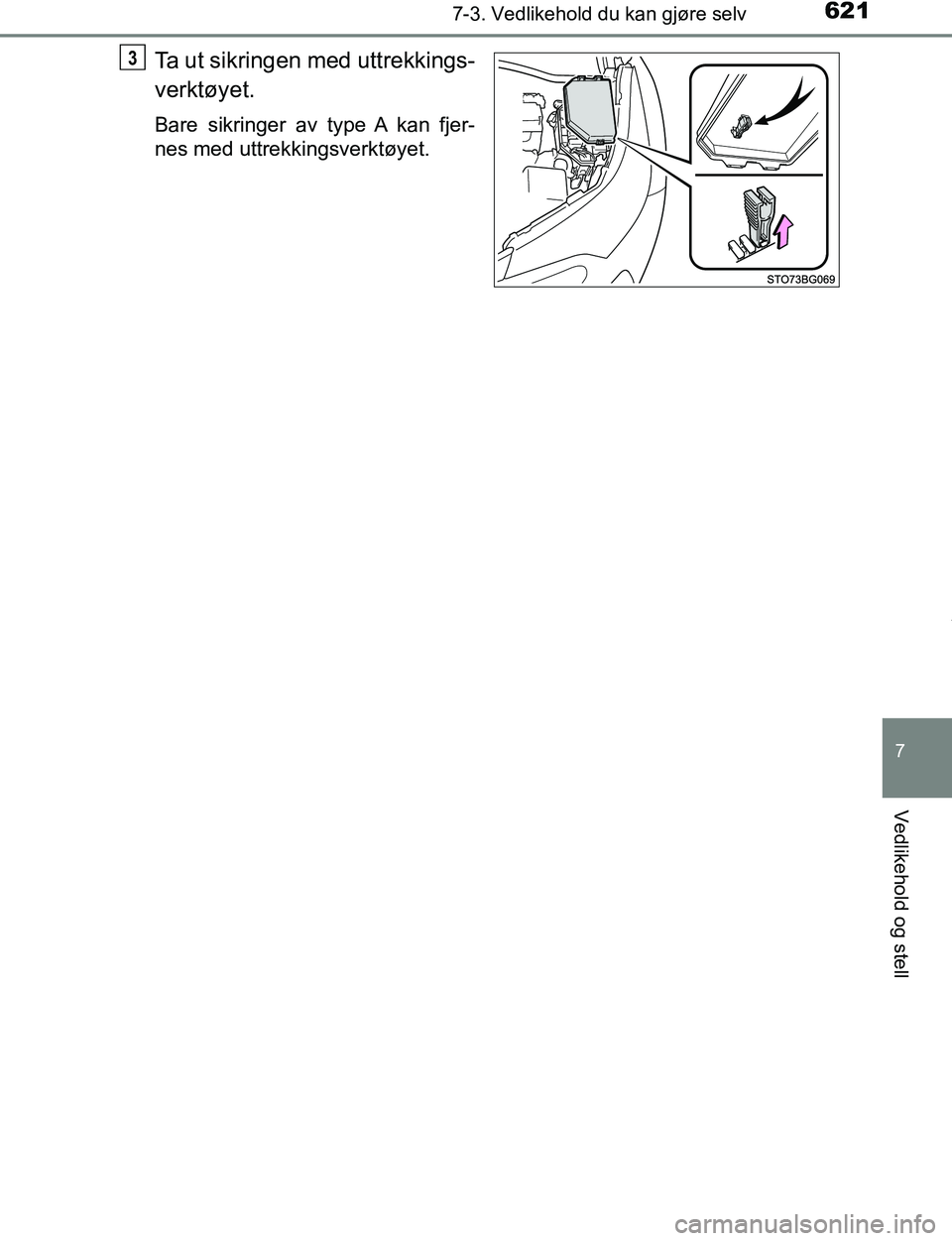

Ta ut sikringen med uttrekkings-
verktøyet.
Bare sikringer av type A kan fjer-
nes med uttrekkingsverktøyet.
3
OM10528NO.book Page 621 Tuesday, February 28, 2017 9:45 AM

6227-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

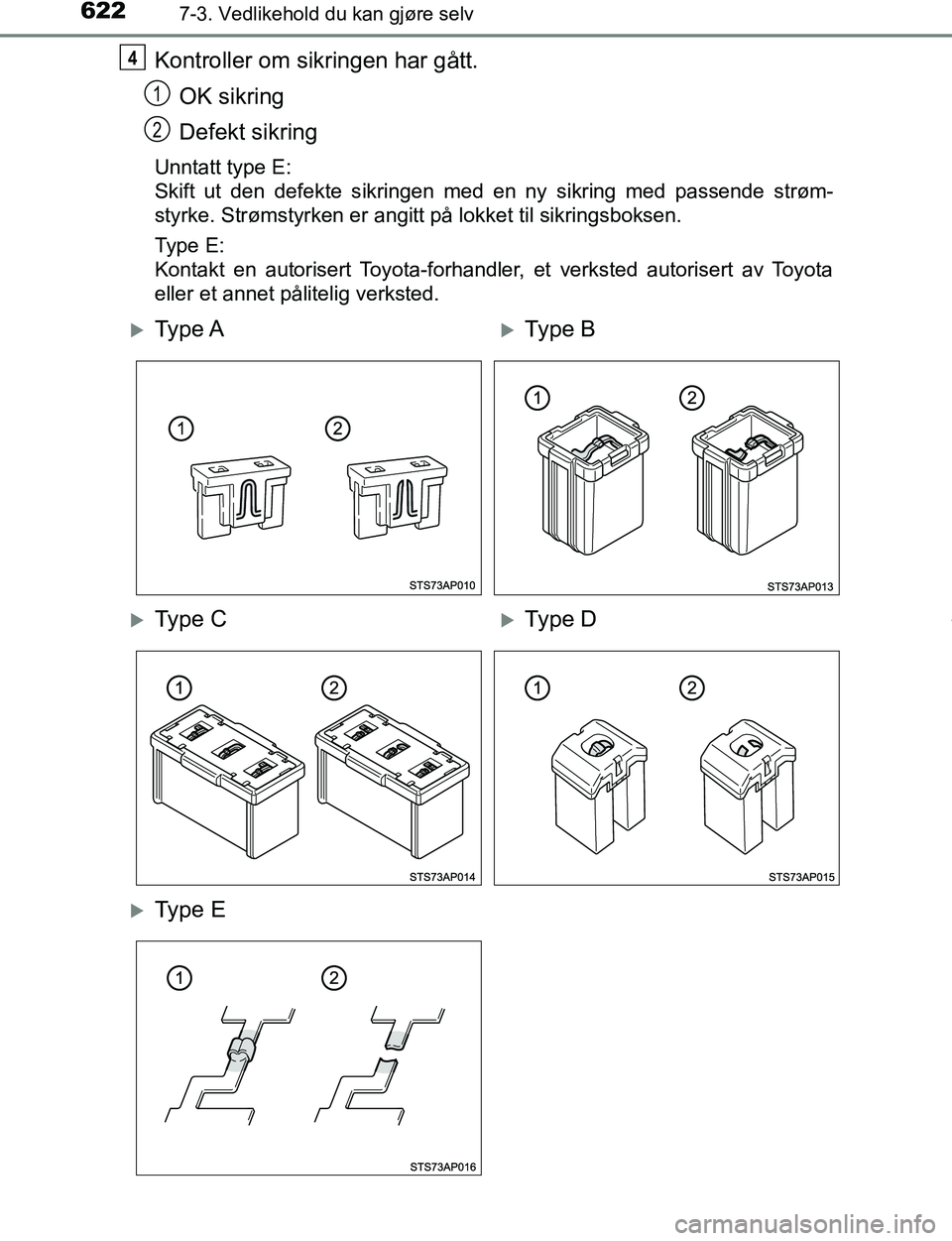

Kontroller om sikringen har gått.OK sikring
Defekt sikring
Unntatt type E:
Skift ut den defekte sikringen med en ny sikring med passende strøm-
styrke. Strømstyrken er angitt på lokket til sikringsboksen.
Type E:
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
OM10528NO.book Page 622 Tuesday, February 28, 2017 9:45 AM

6237-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO

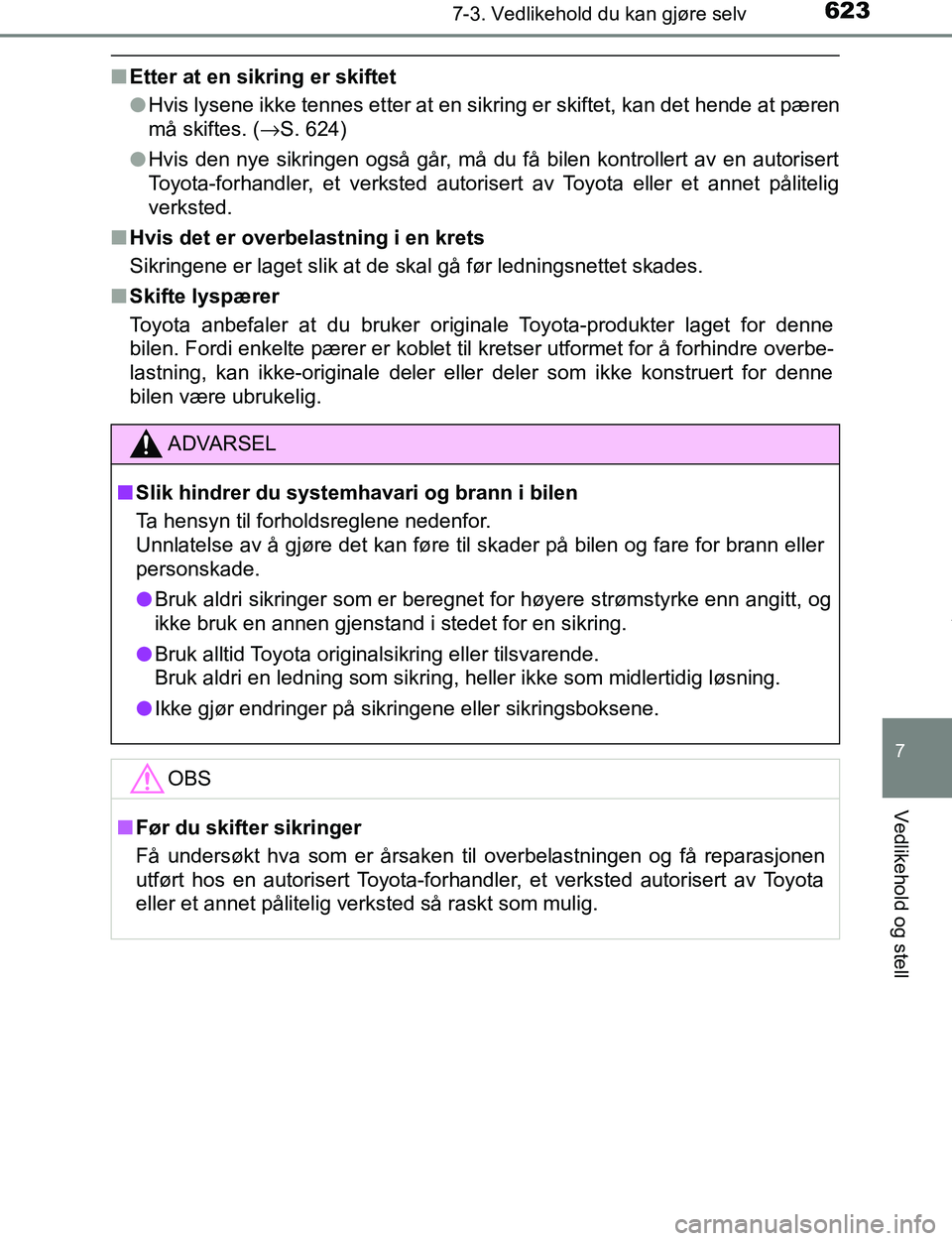

nEtter at en sikring er skiftet
lHvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( →S. 624)
l Hvis den nye sikringen også går, må du få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
n Hvis det er overbelastning i en krets
Sikringene er laget slik at de skal gå før ledningsnettet skades.
n Skifte lyspærer
Toyota anbefaler at du bruker originale Toyota-produkter laget for denne
bilen. Fordi enkelte pærer er koblet til kretser utformet for å forhindre overbe-
lastning, kan ikke-originale deler eller deler som ikke konstruert for denne
bilen være ubrukelig.
ADVARSEL
n Slik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Unnlatelse av å gjøre det kan føre til skader på bilen og fare for brann eller
personskade.
l Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
l Bruk alltid Toyota originalsikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
l Ikke gjør endringer på sikringene eller sikringsboksene.
OBS
n Før du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få reparasjonen
utført hos en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted så raskt som mulig.
OM10528NO.book Page 623 Tuesday, February 28, 2017 9:45 AM

6247-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

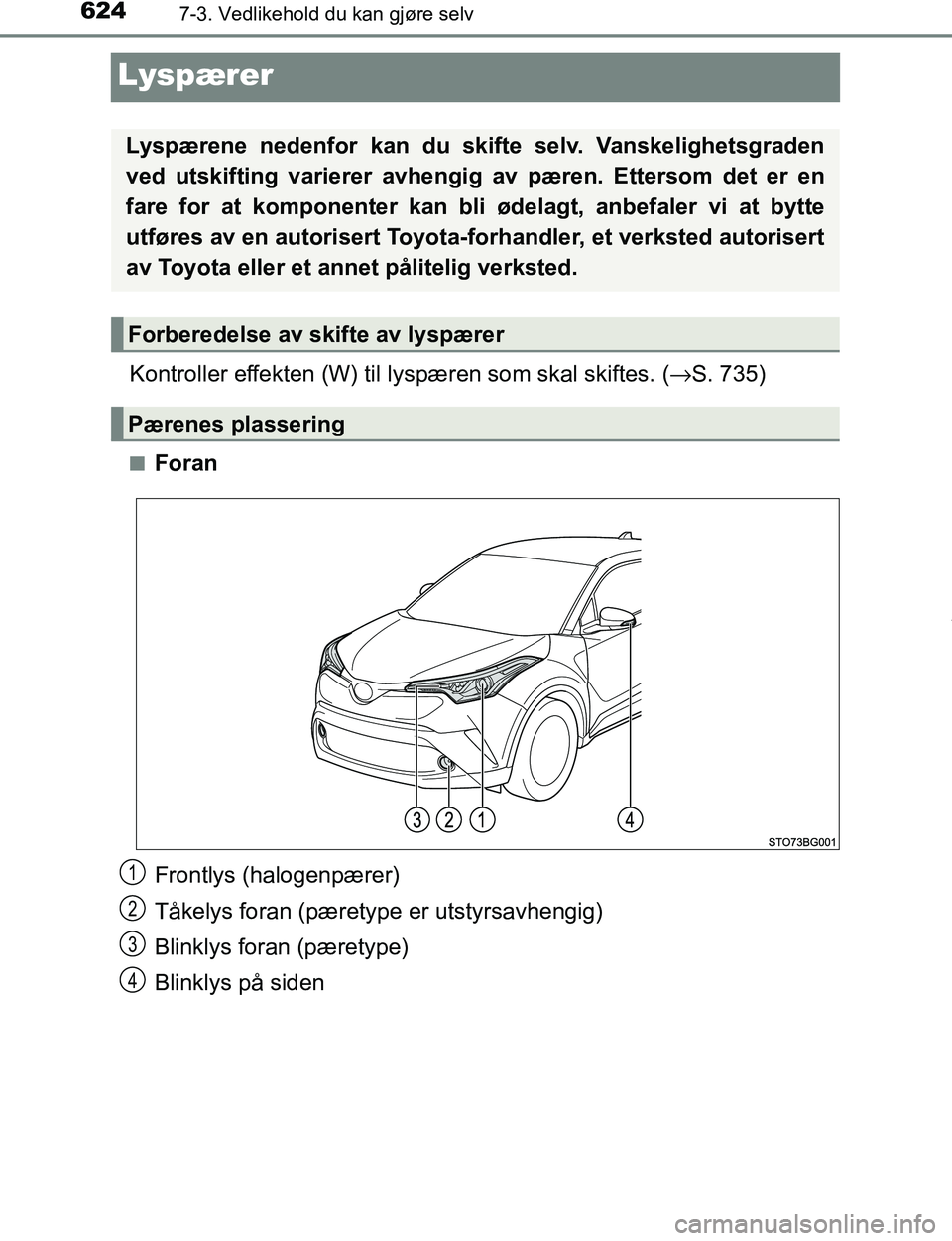

Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. ( →S. 735)
nForan
Frontlys (halogenpærer)
Tåkelys foran (pæretype er utstyrsavhengig)
Blinklys foran (pæretype)
Blinklys på siden
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
Forberedelse av skifte av lyspærer
Pærenes plassering
1
2
3
4
OM10528NO.book Page 624 Tuesday, February 28, 2017 9:45 AM

6257-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NOn

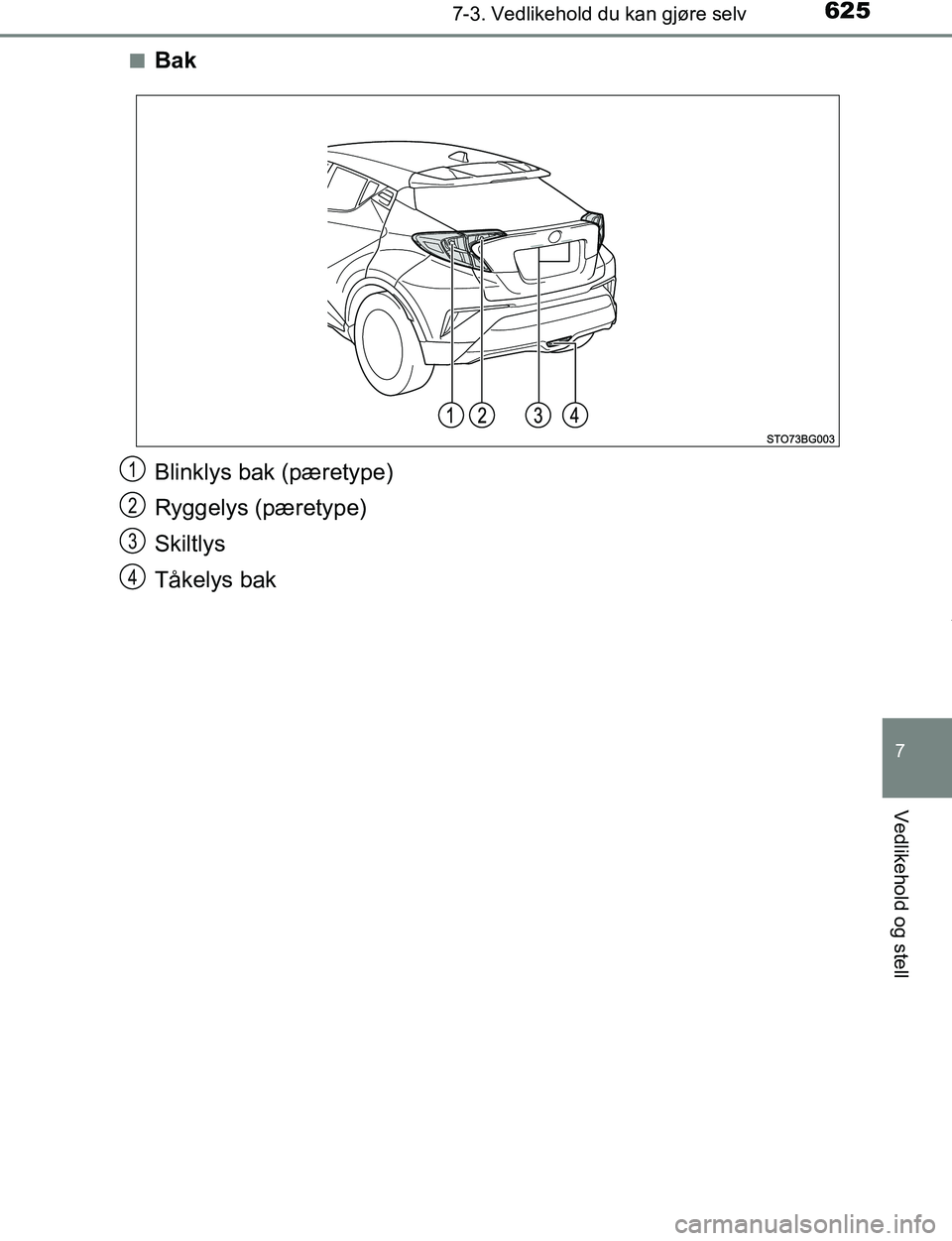

Bak
Blinklys bak (pæretype)
Ryggelys (pæretype)
Skiltlys
Tåkelys bak
1
2
3
4
OM10528NO.book Page 625 Tuesday, February 28, 2017 9:45 AM

6267-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NOn

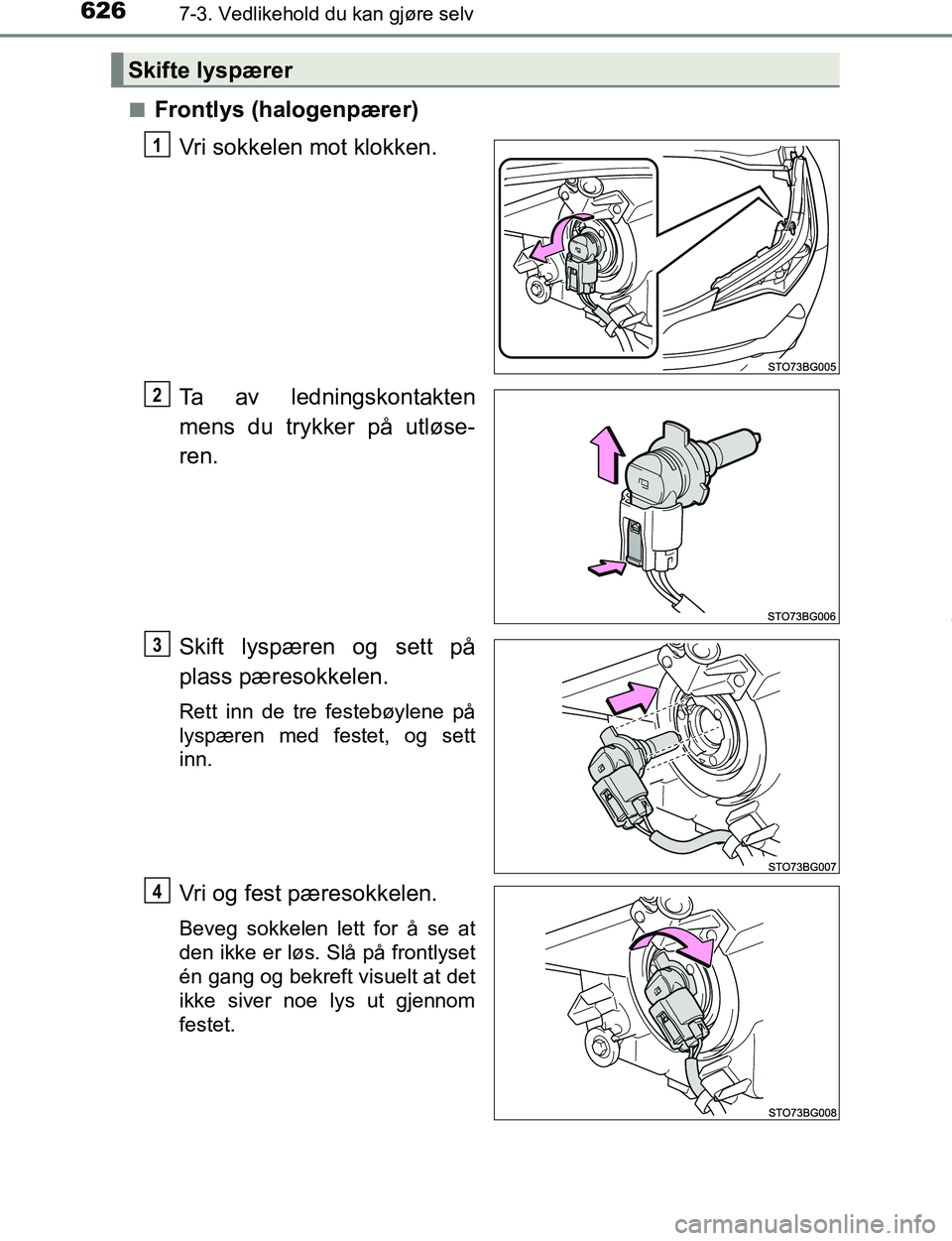

Frontlys (halogenpærer)
Vri sokkelen mot klokken.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på frontlyset
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom
festet.
Skifte lyspærer
1
2
3
4
OM10528NO.book Page 626 Tuesday, February 28, 2017 9:45 AM

6277-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NOn

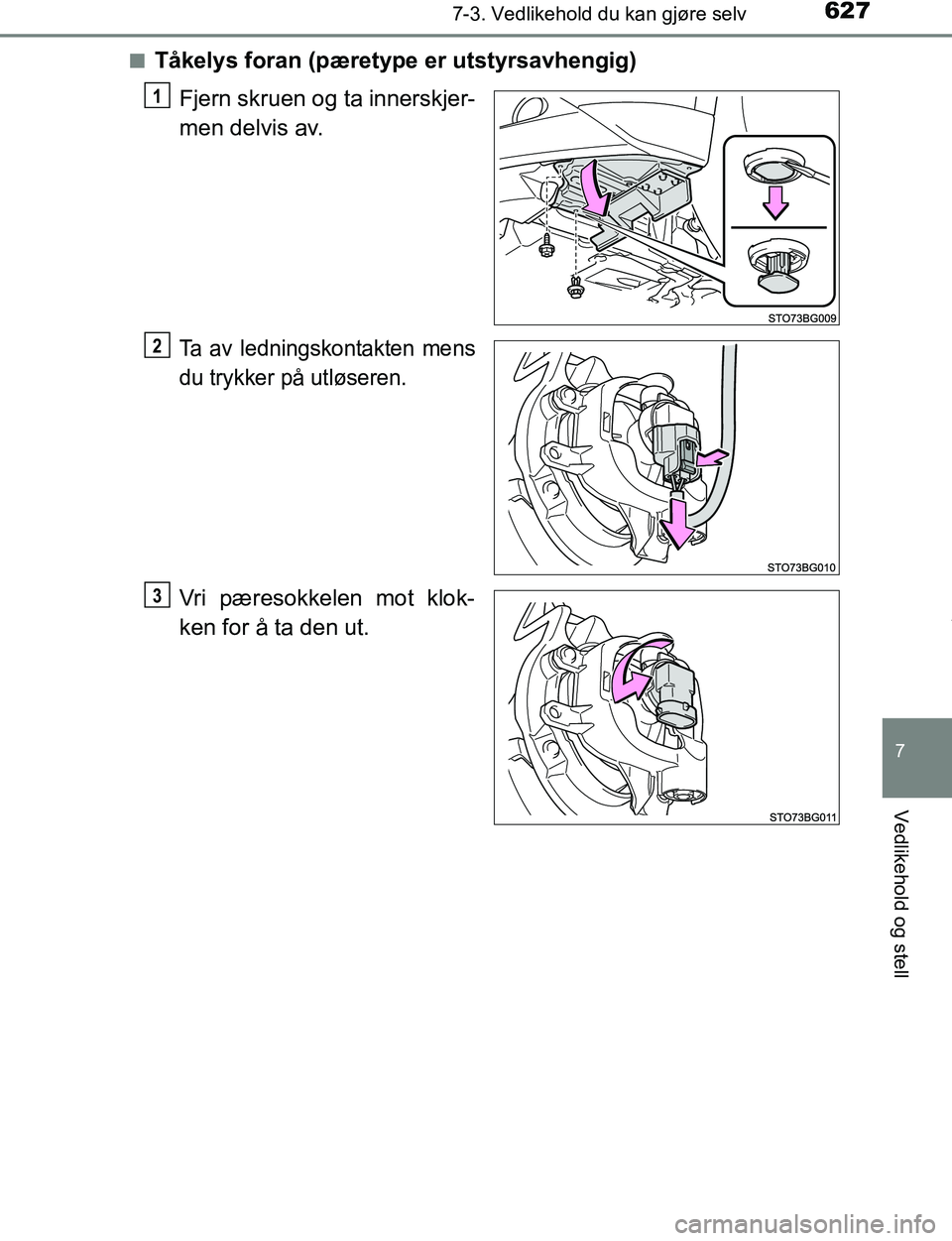

Tåkelys foran (pæretype er utstyrsavhengig)
Fjern skruen og ta innerskjer-
men delvis av.
Ta av ledningskontakten mens
du trykker på utløseren.
Vri pæresokkelen mot klok-
ken for å ta den ut.
1
2
3
OM10528NO.book Page 627 Tuesday, February 28, 2017 9:45 AM

6287-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

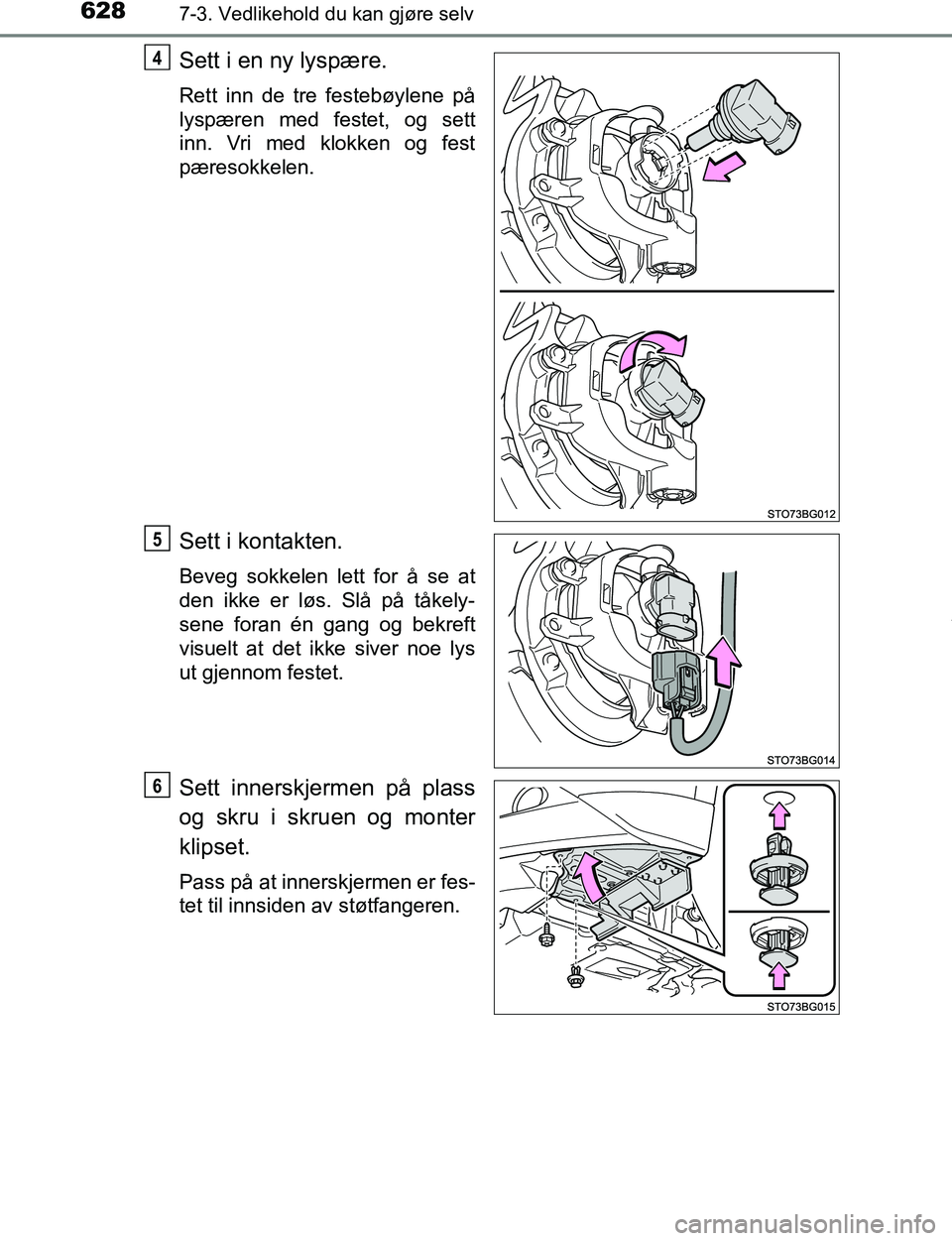

Sett i en ny lyspære.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn. Vri med klokken og fest
pæresokkelen.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på tåkely-
sene foran én gang og bekreft
visuelt at det ikke siver noe lys
ut gjennom festet.
Sett innerskjermen på plass
og skru i skruen og monter
klipset.
Pass på at innerskjermen er fes-
tet til innsiden av støtfangeren.
4
5
6
OM10528NO.book Page 628 Tuesday, February 28, 2017 9:45 AM

6297-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NOn

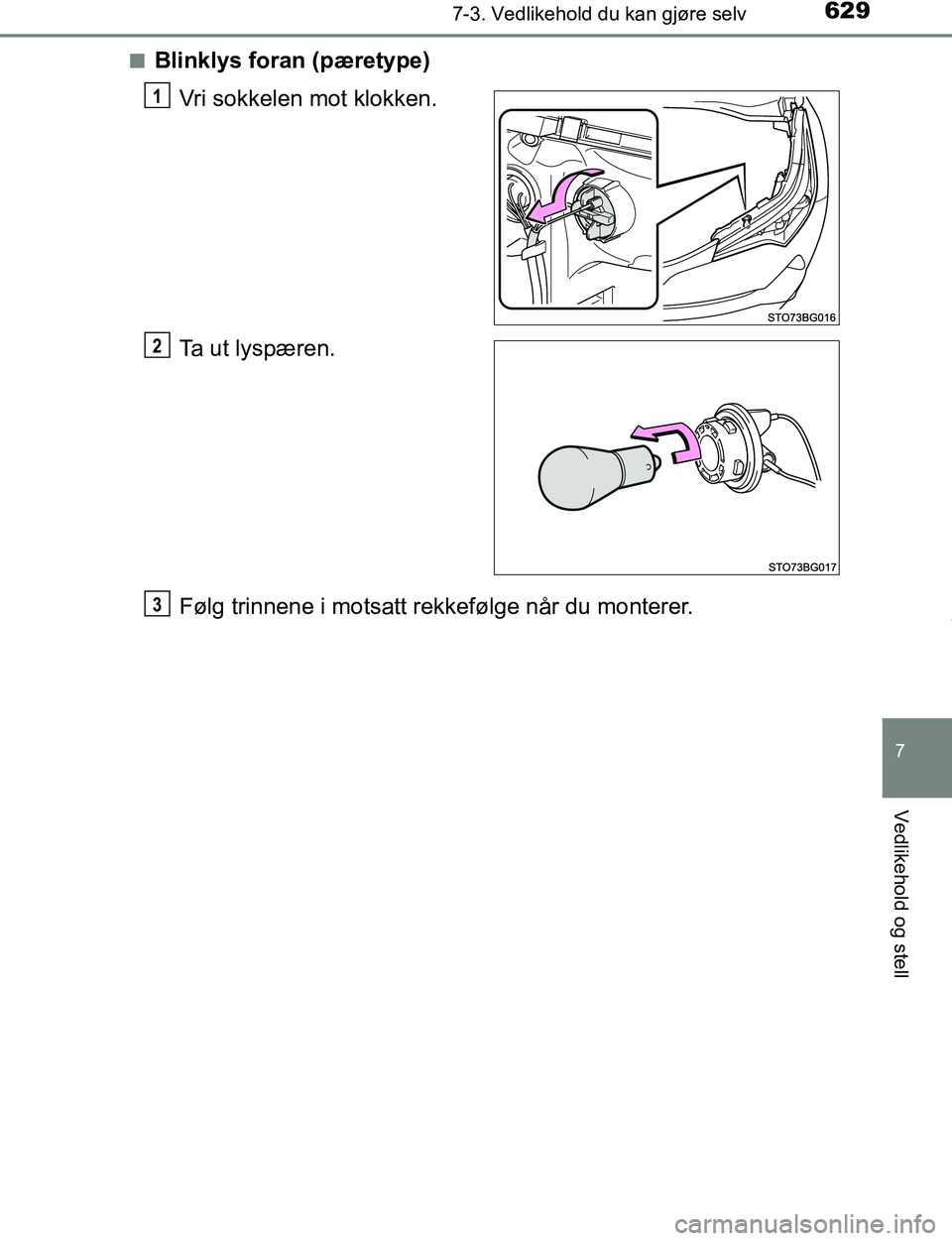

Blinklys foran (pæretype)
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
