TOYOTA C-HR 2017 Instruksjoner for bruk (in Norwegian)

5807-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NOOBS
n

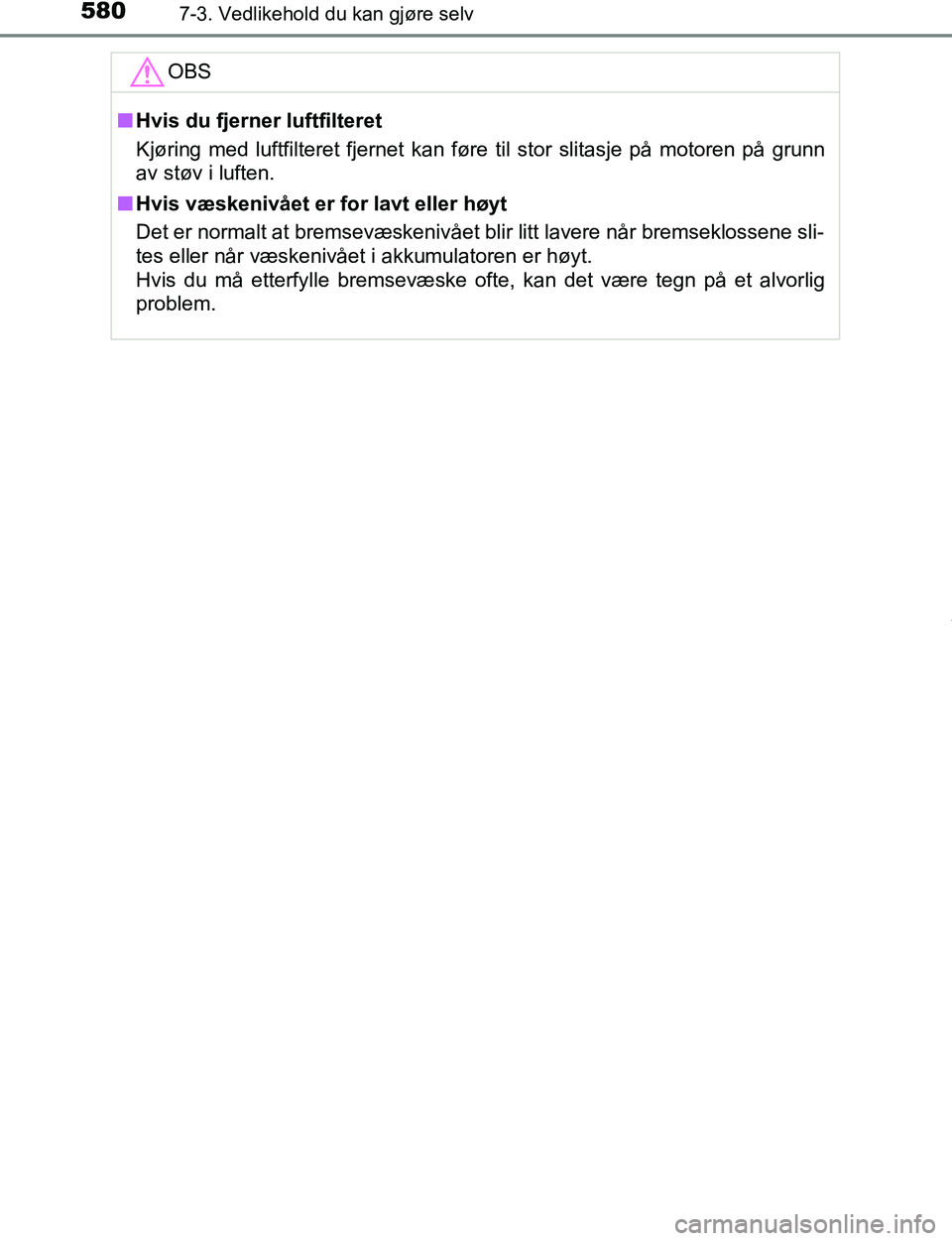

Hvis du fjerner luftfilteret
Kjøring med luftfilteret fjernet kan føre til stor slitasje på motoren på grunn
av støv i luften.
n Hvis væskenivået er for lavt eller høyt
Det er normalt at bremsevæskenivået blir litt lavere når bremseklossene sli-
tes eller når væskenivået i akkumulatoren er høyt.
Hvis du må etterfylle bremsevæske ofte, kan det være tegn på et alvorlig
problem.
OM10528NO.book Page 580 Tuesday, February 28, 2017 9:45 AM

5817-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO

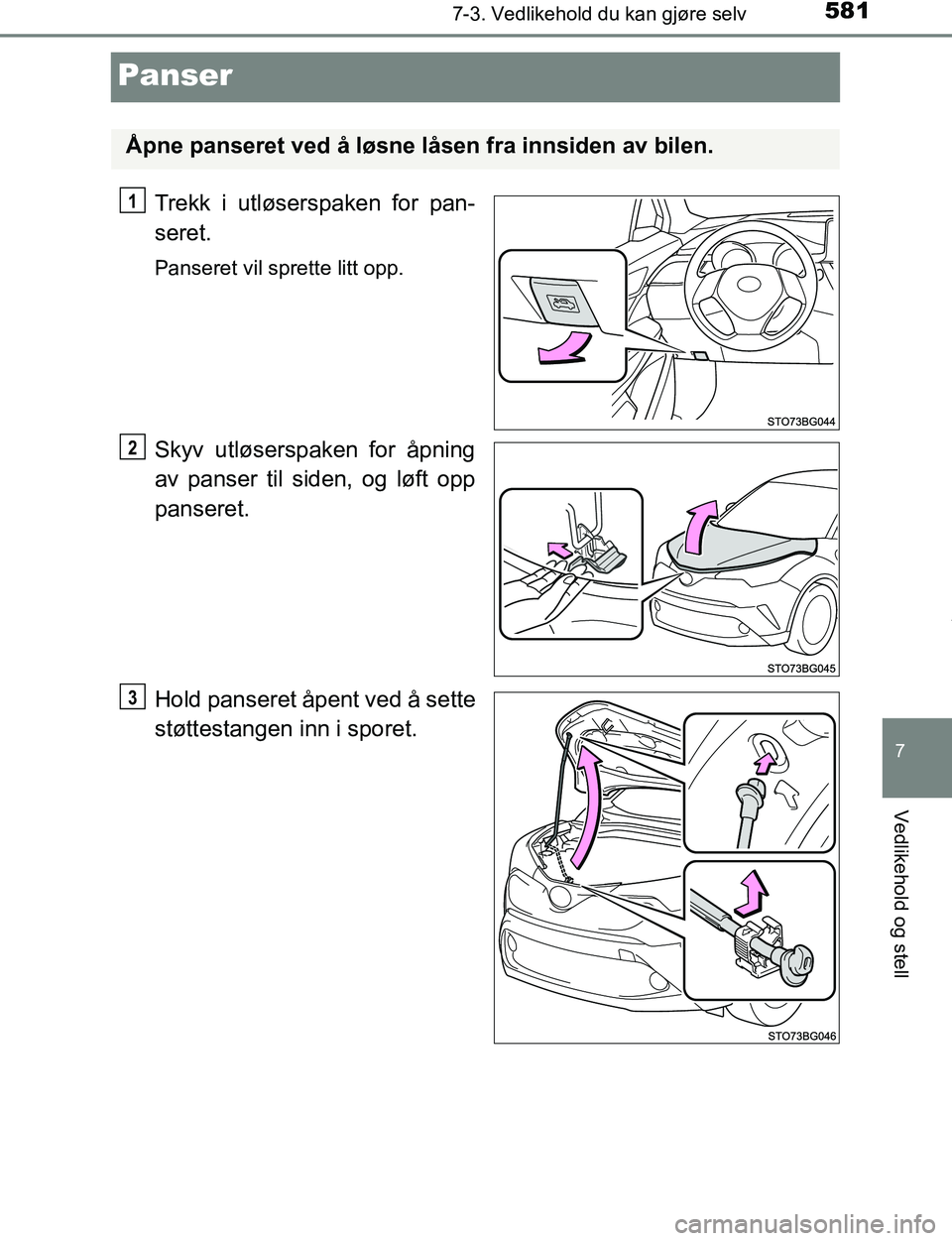

Panser
Trekk i utløserspaken for pan-
seret.
Panseret vil sprette litt opp.
Skyv utløserspaken for åpning
av panser til siden, og løft opp
panseret.
Hold panseret åpent ved å sette
støttestangen inn i sporet.
Åpne panseret ved å løsne låsen fra innsiden av bilen.
1
2
3
OM10528NO.book Page 581 Tuesday, February 28, 2017 9:45 AM

5827-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

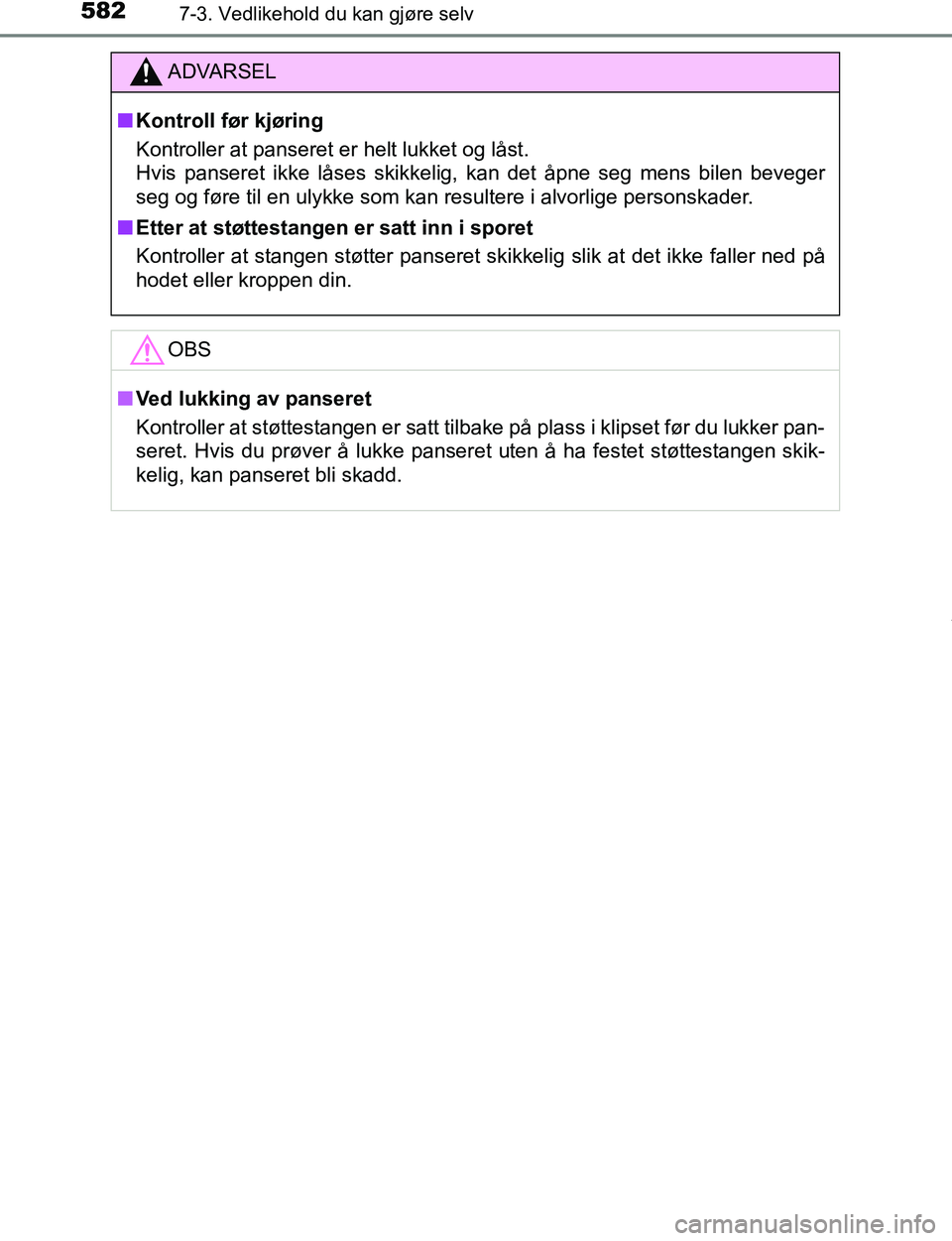

ADVARSEL
n Kontroll før kjøring
Kontroller at panseret er helt lukket og låst.
Hvis panseret ikke låses skikkelig, kan det åpne seg mens bilen be\
veger
seg og føre til en ulykke som kan resultere i alvorlige personskader.
n Etter at støttestange n er satt inn i sporet
Kontroller at stangen støtter panseret skikkelig slik at det ikke faller ned på
hodet eller kroppen din.
OBS
nVed lukking av panseret
Kontroller at støttestangen er satt tilbake på plass i klipset før du lukker pan-
seret. Hvis du prøver å lukke panseret uten å ha festet støttestangen skik-
kelig, kan panseret bli skadd.
OM10528NO.book Page 582 Tuesday, February 28, 2017 9:45 AM

5837-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO

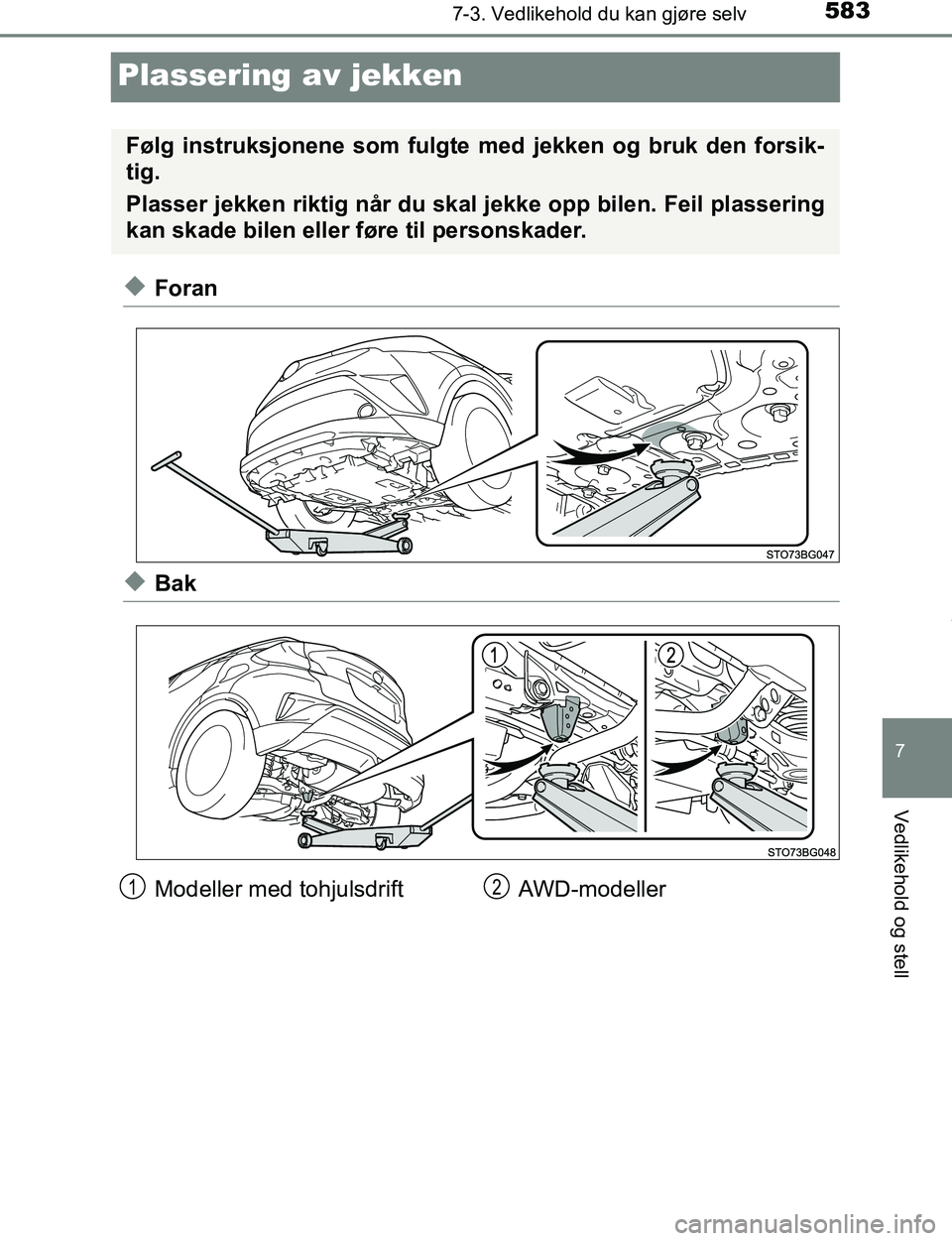

Plassering av jekken
uForan
uBak
Følg instruksjonene som fulgte med jekken og bruk den forsik-
tig.
Plasser jekken riktig når du skal jekke opp bilen. Feil plassering
kan skade bilen eller føre til personskader.
Modeller med tohjulsdriftAWD-modeller12
OM10528NO.book Page 583 Tuesday, February 28, 2017 9:45 AM

5847-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

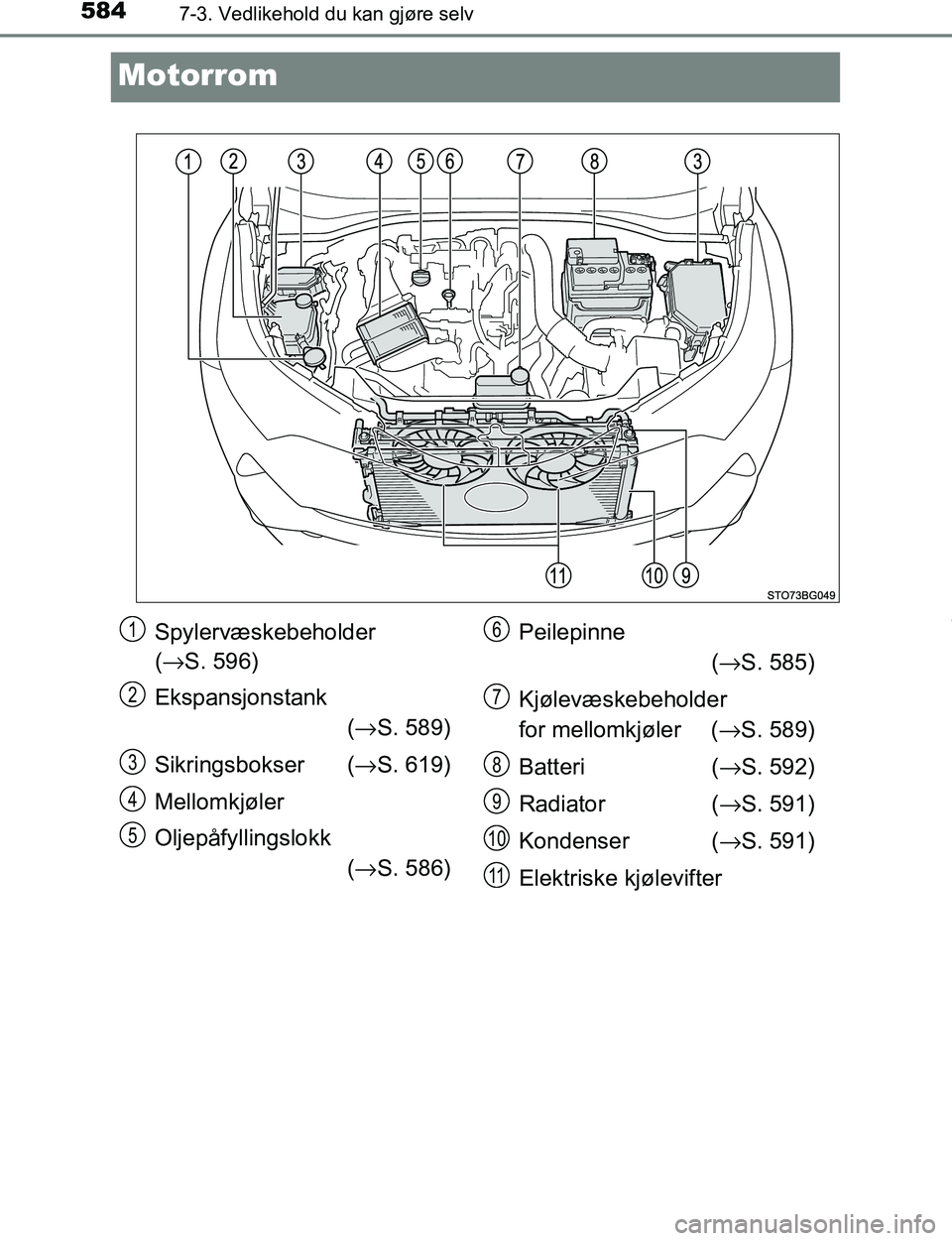

Motorrom
Spylervæskebeholder
(→ S. 596)
Ekspansjonstank (→ S. 589)
Sikringsbokser ( →S. 619)
Mellomkjøler
Oljepåfyllingslokk (→ S. 586) Peilepinne
(→ S. 585)
Kjølevæskebeholder
for mellomkjøler ( →S. 589)
Batteri (→ S. 592)
Radiator (→ S. 591)
Kondenser ( →S. 591)
Elektriske kjølevifter1
2
3
4
5
6
7
8
9
10
11
OM10528NO.book Page 584 Tuesday, February 28, 2017 9:45 AM

5857-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO

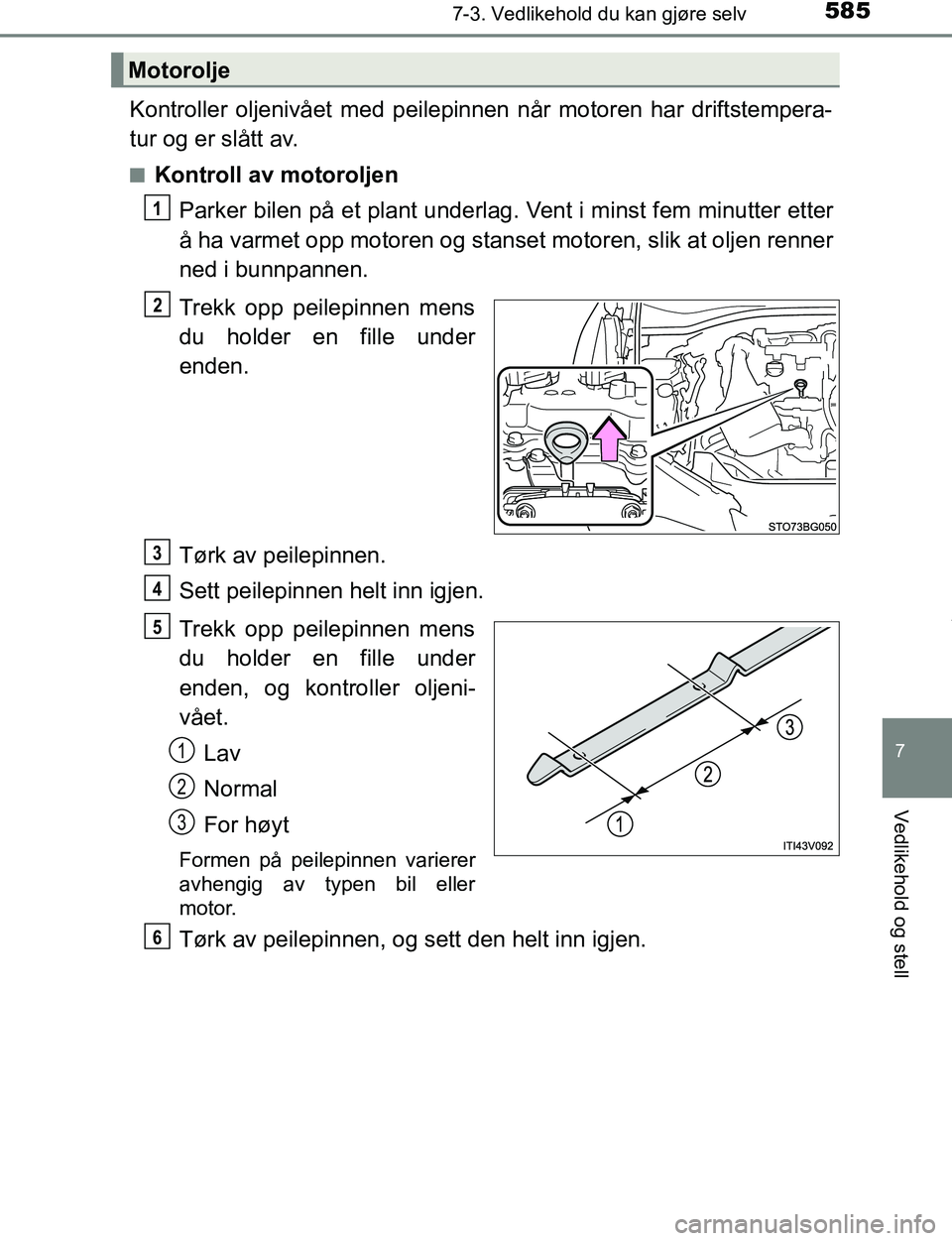

Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
nKontroll av motoroljenParker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset motoren, slik at oljen renner
ned i bunnpannen.
Trekk opp peilepinnen mens
du holder en fille under
enden.
Tørk av peilepinnen.
Sett peilepinnen helt inn igjen.
Trekk opp peilepinnen mens
du holder en fille under
enden, og kontroller oljeni-
vået.Lav
Normal
For høyt
Formen på peilepinnen varierer
avhengig av typen bil eller
motor.
Tørk av peilepinnen, og sett den helt inn igjen.
Motorolje
1
2
3
4
5
1
2
3
6
OM10528NO.book Page 585 Tuesday, February 28, 2017 9:45 AM

5867-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NOn

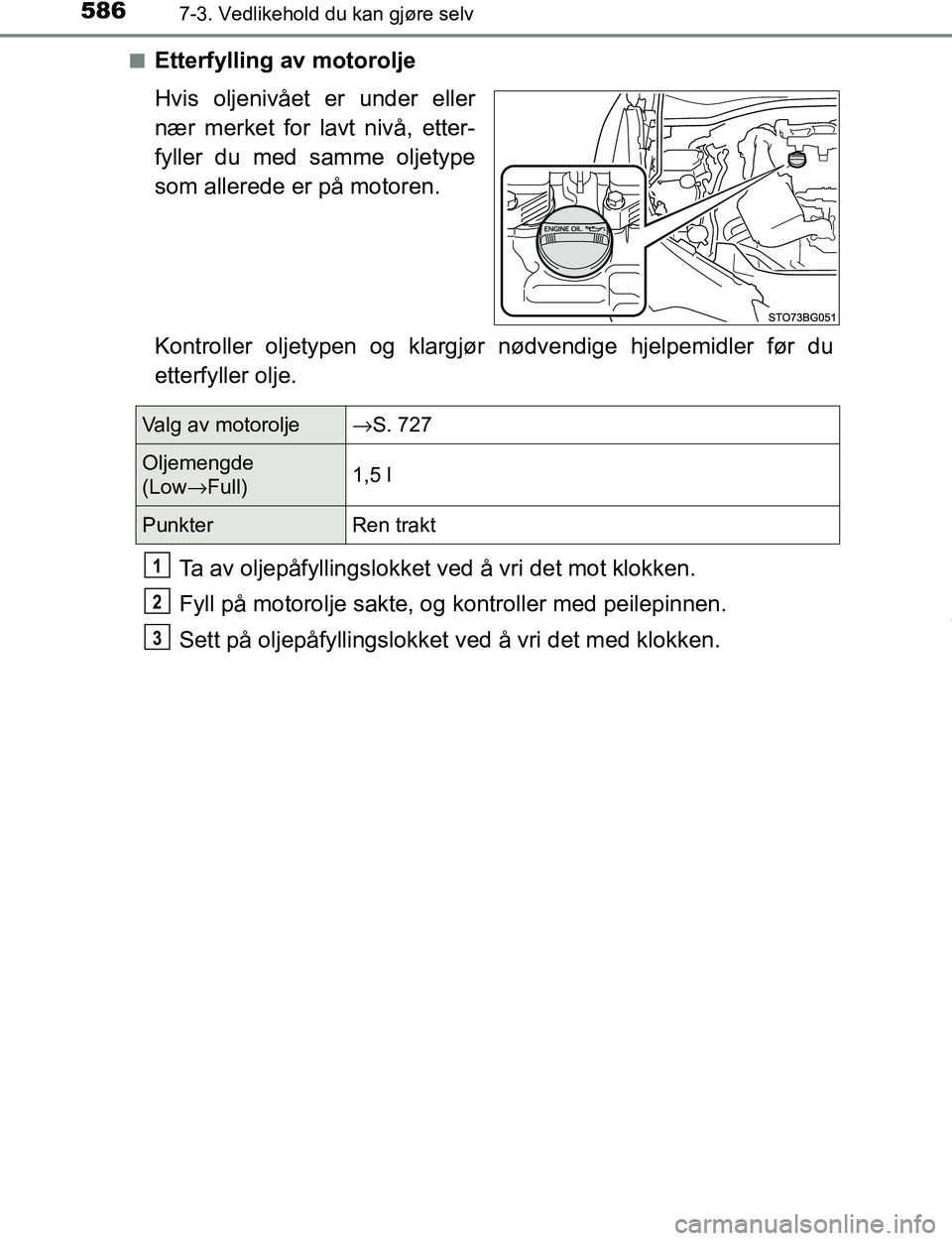

Etterfylling av motorolje
Hvis oljenivået er under eller
nær merket for lavt nivå, etter-
fyller du med samme oljetype
som allerede er på motoren.
Kontroller oljetypen og klargjør
nødvendige hjelpemidler før du
etterfyller olje.
Ta av oljepåfyllingslokket ved å vri det mot klokken.
Fyll på motorolje sakte, og kontroller med peilepinnen.
Sett på oljepåfyllingslokket ved å vri det med klokken.
Valg av motorolje →S. 727
Oljemengde
(Low→Full) 1,5 l
Punkter
Ren trakt
1
2
3
OM10528NO.book Page 586 Tuesday, February 28, 2017 9:45 AM

5877-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO

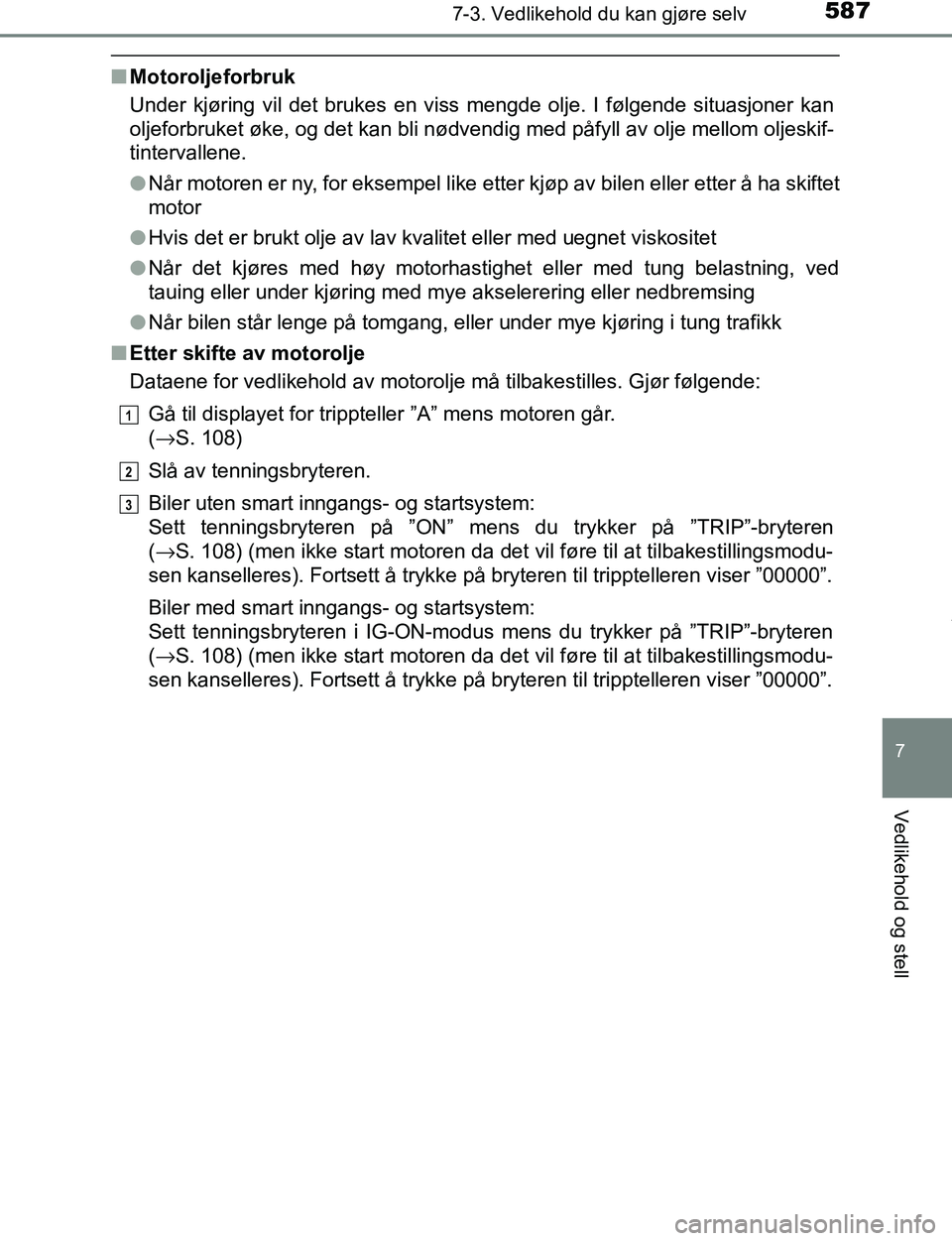

nMotoroljeforbruk
Under kjøring vil det brukes en viss mengde olje. I følgende situasjoner kan
oljeforbruket øke, og det kan bli nødvendig med påfyll av olje mellom oljeskif-
tintervallene.
lNår motoren er ny, for eksempel like etter kjøp av bilen eller etter å ha skiftet
motor
l Hvis det er brukt olje av lav kvalitet eller med uegnet viskositet
l Når det kjøres med høy motorhastighet eller med tung belastning, ved
tauing eller under kjøring med mye akselerering eller nedbremsing
l Når bilen står lenge på tomgang, eller under mye kjøring i tung trafikk
n Etter skifte av motorolje
Dataene for vedlikehold av motorolje må tilbakestilles. Gjør følgende:
Gå til displayet for trippteller ”A” mens motoren går.
(→S. 108)
Slå av tenningsbryteren.
Biler uten smart inngangs- og startsystem:
Sett tenningsbryteren på ”ON” mens du trykker på ”TRIP”-bryteren
( →S. 108) (men ikke start motoren da det vil føre til at tilbakestillingsmodu-
sen kanselleres). Fortsett å trykke på bryteren til tripptelleren viser ”00000”.
Biler med smart inngangs- og startsystem:
Sett tenningsbryteren i IG-ON-modus mens du trykker på ”TRIP”-bryteren
( →S. 108) (men ikke start motoren da det vil føre til at tilbakestillingsmodu-
sen kanselleres). Fortsett å trykke på bryteren til tripptelleren viser ”00000”.
1
2
3
OM10528NO.book Page 587 Tuesday, February 28, 2017 9:45 AM

5887-3. Vedlikehold du kan gjøre selv
C-HR_OM_Europe_OM10528NO

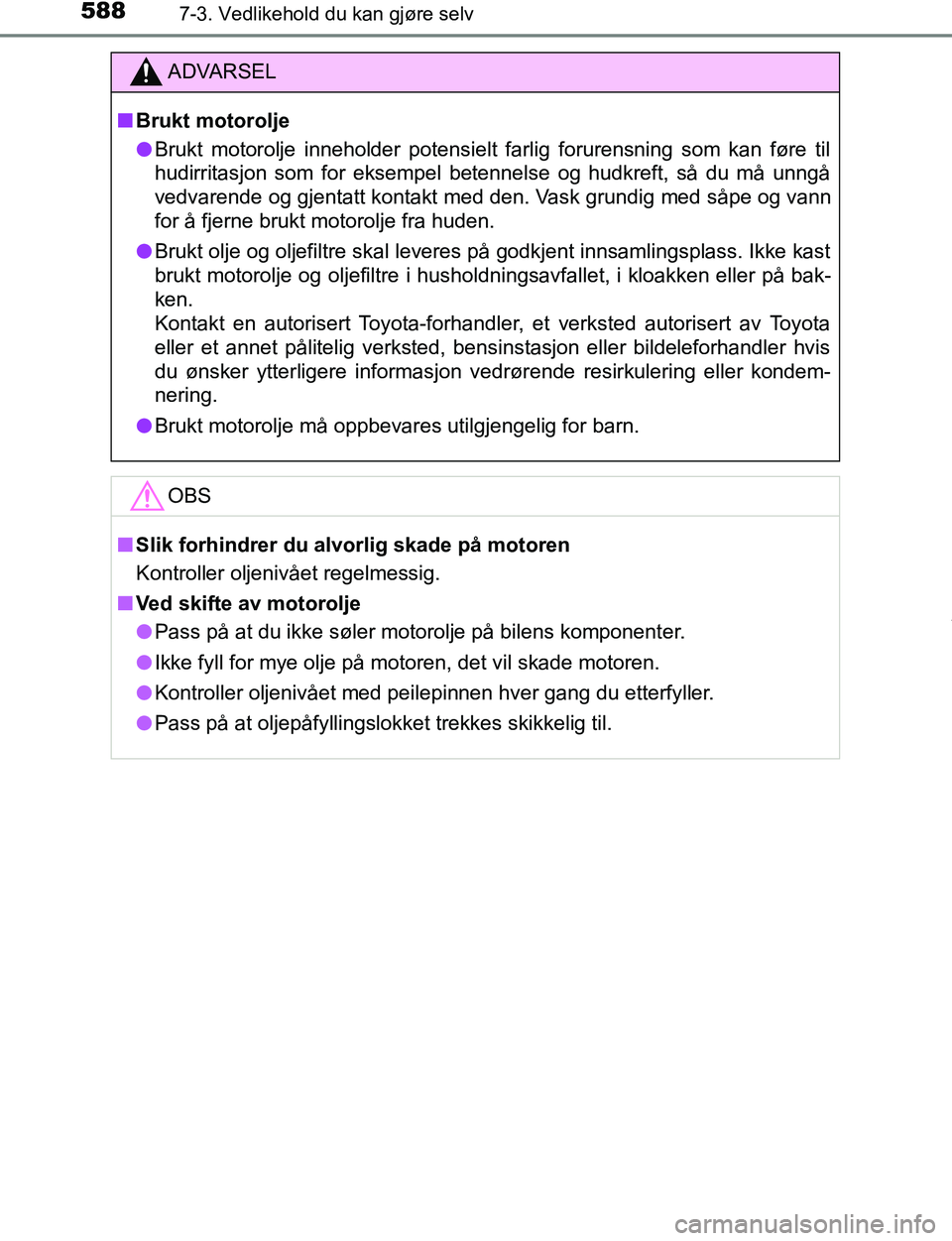

ADVARSEL
n Brukt motorolje
l Brukt motorolje inneholder potensielt farlig forurensning som kan føre til
hudirritasjon som for eksempel betennelse og hudkreft, så du må unngå
vedvarende og gjentatt kontakt med den. Vask grundig med såpe og vann
for å fjerne brukt motorolje fra huden.
l Brukt olje og oljefiltre skal leveres på godkjent innsamlingsplass. I\
kke kast
brukt motorolje og oljefiltre i husholdningsavfallet, i kloakken eller på bak-
ken.
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted, bensinstasjon eller bildeleforhand\
ler hvis
du ønsker ytterligere informasjon vedrørende resirkulering eller kondem-
nering.
l Brukt motorolje må oppbevares utilgjengelig for barn.
OBS
n Slik forhindrer du alvorlig skade på motoren
Kontroller oljenivået regelmessig.
n Ved skifte av motorolje
l Pass på at du ikke søler motorolje på bilens komponenter.
l Ikke fyll for mye olje på motoren, det vil skade motoren.
l Kontroller oljenivået med peilepinnen hver gang du etterfyller.
l Pass på at oljepåfyllingslokket trekkes skikkelig til.
OM10528NO.book Page 588 Tuesday, February 28, 2017 9:45 AM

5897-3. Vedlikehold du kan gjøre selv
7
Vedlikehold og stell
C-HR_OM_Europe_OM10528NO
Kjølevæskenivået er tilfredsstillende når det er mellom linjene ”FULL”
og ”LOW” på beholderen når motoren er kald.
nEkspansjonstank
Tanklokk
”FULL”-linje
”LOW”-linje
Hvis nivået er på eller under
”LOW”-linjen, må du etterfylle
kjølevæske opp til ”FULL”-linjen.
n
Kjølevæskebeholder for mellomkjøler
Tanklokk
”F”-merket (maks.)
”L”-linje (min)
Hvis nivået er på eller under ”L”-
linjen, må du etterfylle kjøle-
væske opp til ”F”-linjen.
Kjølevæske
1
2
3
1
2
3
OM10528NO.book Page 589 Tuesday, February 28, 2017 9:45 AM
