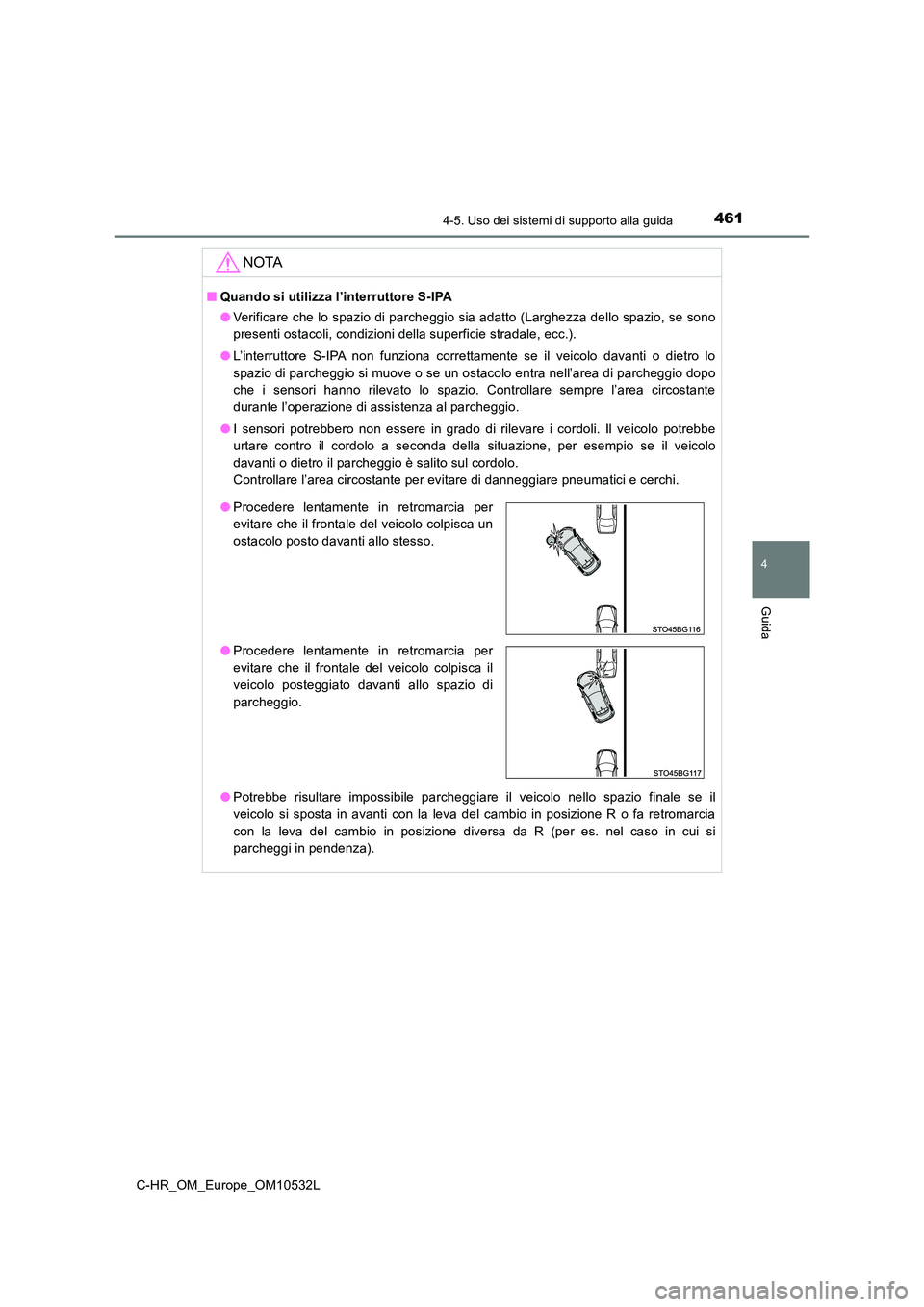

TOYOTA C-HR 2017 Manuale duso (in Italian)

4614-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
NOTA
■Quando si utilizza l’interruttore S-IPA
● Verificare che lo spazio di parcheggio sia adatto (Larghezza dello spazio, se sono
presenti ostacoli, condizioni della superficie stradale, ecc.).
● L’interruttore S-IPA non funziona correttamente se il veicolo davanti o dietro lo
spazio di parcheggio si muove o se un ostacolo entra nell’area di parcheggio dopo
che i sensori hanno rilevato lo spazio. Controllare sempre l’area circostante
durante l’operazione di assistenza al parcheggio.
● I sensori potrebbero non essere in grado di rilevare i cordoli. Il veicolo potrebbe
urtare contro il cordolo a seconda della situazione, per esempio se il veicolo
davanti o dietro il parcheggio è salito sul cordolo.
Controllare l’area circostante per evitare di danneggiare pneumatici e cerchi.
● Potrebbe risultare impossibile parcheggiare il veicolo nello spazio finale se il
veicolo si sposta in avanti con la leva del cambio in posizione R o fa retromarcia
con la leva del cambio in posizione diversa da R (per es. nel caso in cui si
parcheggi in pendenza).
● Procedere lentamente in retromarcia per
evitare che il frontale del veicolo colpisca un
ostacolo posto davanti allo stesso.
● Procedere lentamente in retromarcia per
evitare che il frontale del veicolo colpisca il
veicolo posteggiato davanti allo spazio di
parcheggio.

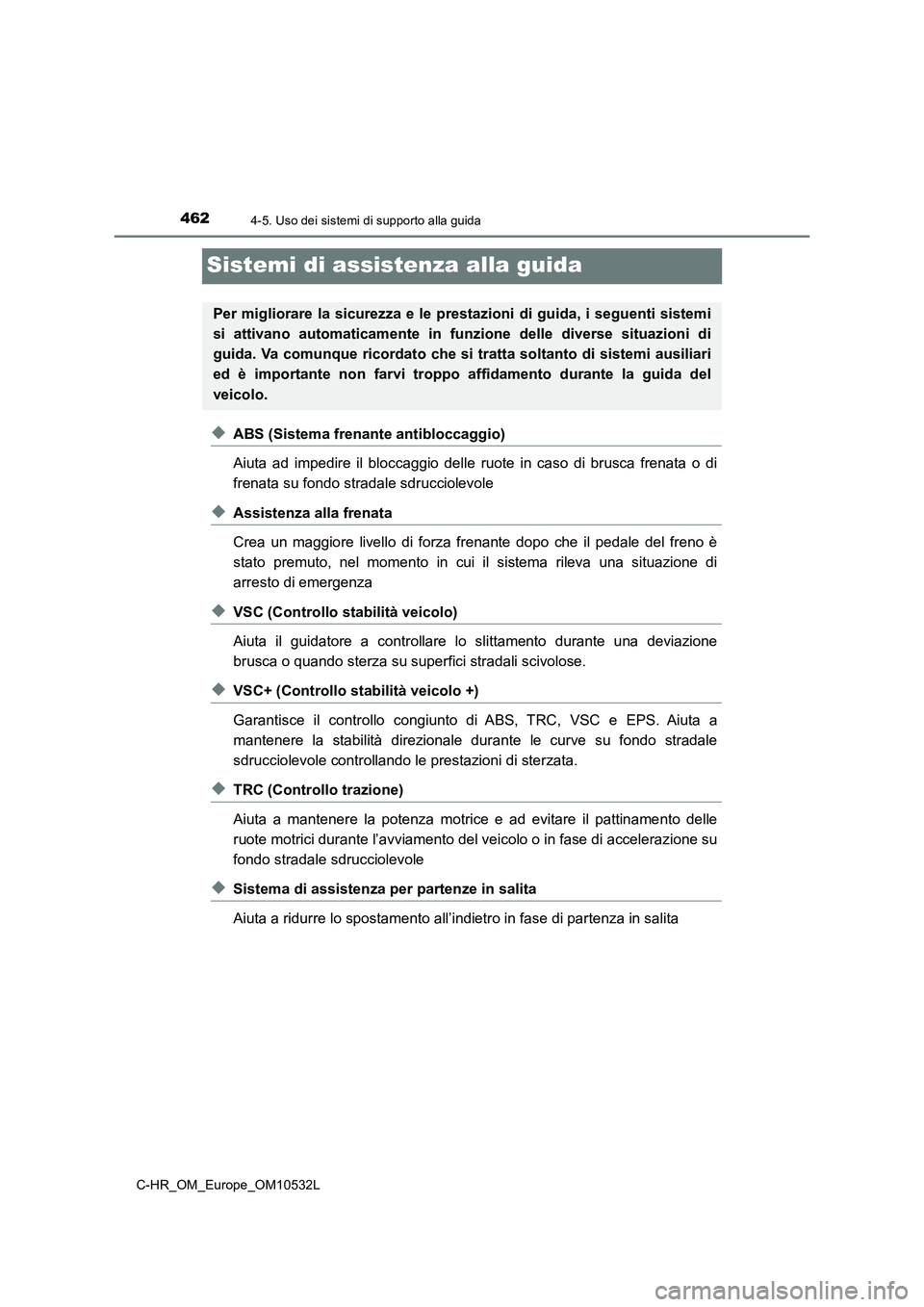

4624-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L
Sistemi di assistenza alla guida
◆ABS (Sistema frenante antibloccaggio)
Aiuta ad impedire il bloccaggio delle ruote in caso di brusca frenata o di
frenata su fondo stradale sdrucciolevole
◆Assistenza alla frenata
Crea un maggiore livello di forza frenante dopo che il pedale del freno è
stato premuto, nel momento in cui il sistema rileva una situazione di
arresto di emergenza
◆VSC (Controllo stabilità veicolo)
Aiuta il guidatore a controllare lo slittamento durante una deviazione
brusca o quando sterza su superfici stradali scivolose.
◆VSC+ (Controllo stabilità veicolo +)
Garantisce il controllo congiunto di ABS, TRC, VSC e EPS. Aiuta a
mantenere la stabilità direzionale durante le curve su fondo stradale
sdrucciolevole controllando le prestazioni di sterzata.
◆TRC (Controllo trazione)
Aiuta a mantenere la potenza motrice e ad evitare il pattinamento delle
ruote motrici durante l’avviamento del veicolo o in fase di accelerazione su
fondo stradale sdrucciolevole
◆Sistema di assistenza per partenze in salita
Aiuta a ridurre lo spostamento all’indietro in fase di partenza in salita
Per migliorare la sicurezza e le prestazioni di guida, i seguenti sistemi
si attivano automaticamente in funzione delle diverse situazioni di
guida. Va comunque ricordato che si tratta soltanto di sistemi ausiliari
ed è importante non farvi troppo affidamento durante la guida del
veicolo.

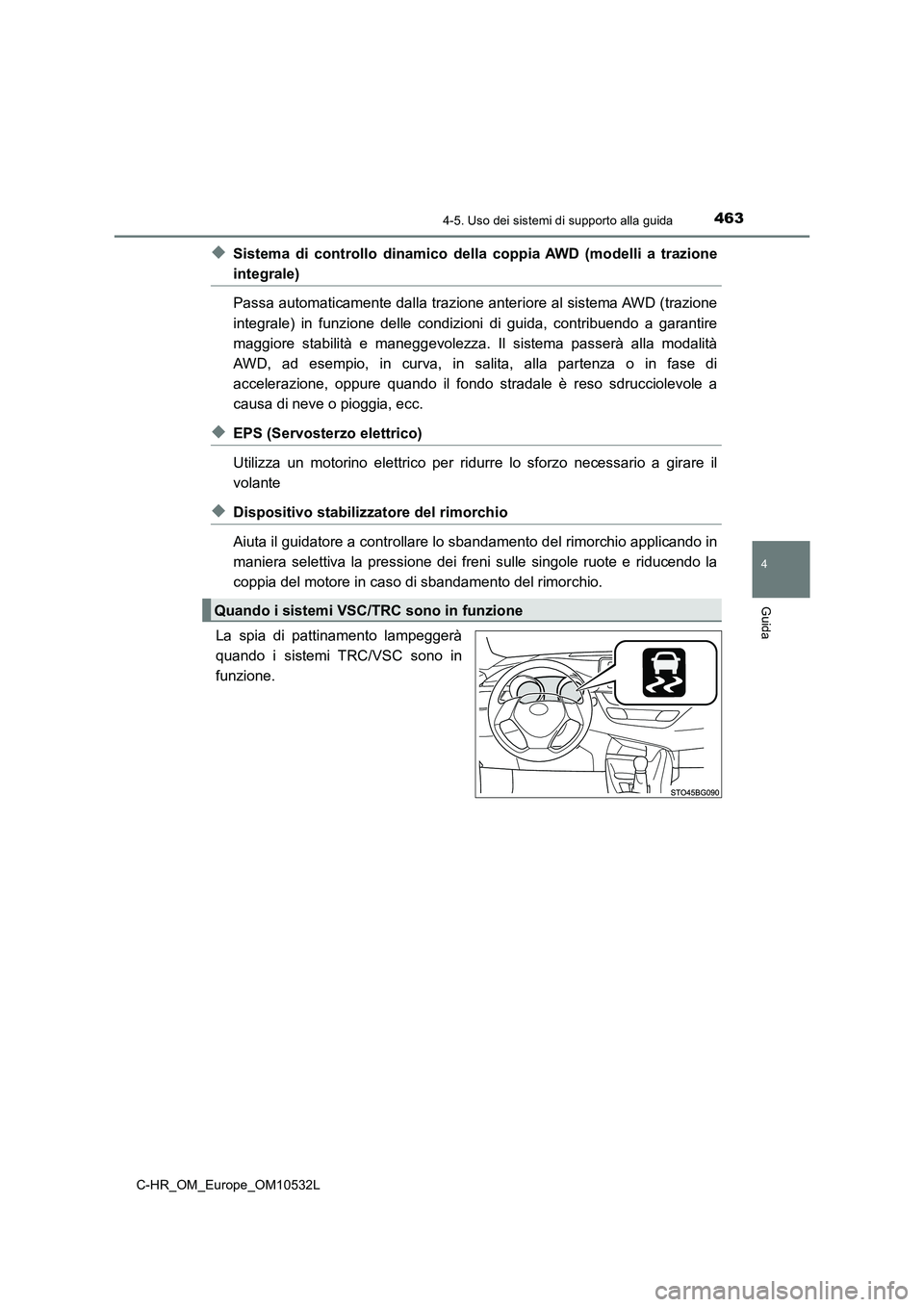

4634-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
◆Sistema di controllo dinamico della coppia AWD (modelli a trazione
integrale)
Passa automaticamente dalla trazione anteriore al sistema AWD (trazione
integrale) in funzione delle condizioni di guida, contribuendo a garantire
maggiore stabilità e maneggevolezza. Il sistema passerà alla modalità
AWD, ad esempio, in curva, in salita, alla partenza o in fase di
accelerazione, oppure quando il fondo stradale è reso sdrucciolevole a
causa di neve o pioggia, ecc.
◆EPS (Servosterzo elettrico)
Utilizza un motorino elettrico per ridurre lo sforzo necessario a girare il
volante
◆Dispositivo stabilizzatore del rimorchio
Aiuta il guidatore a controllare lo sbandamento del rimorchio applicando in
maniera selettiva la pressione dei freni sulle singole ruote e riducendo la
coppia del motore in caso di sbandamento del rimorchio.
La spia di pattinamento lampeggerà
quando i sistemi TRC/VSC sono in
funzione.
Quando i sistemi VSC/TRC sono in funzione

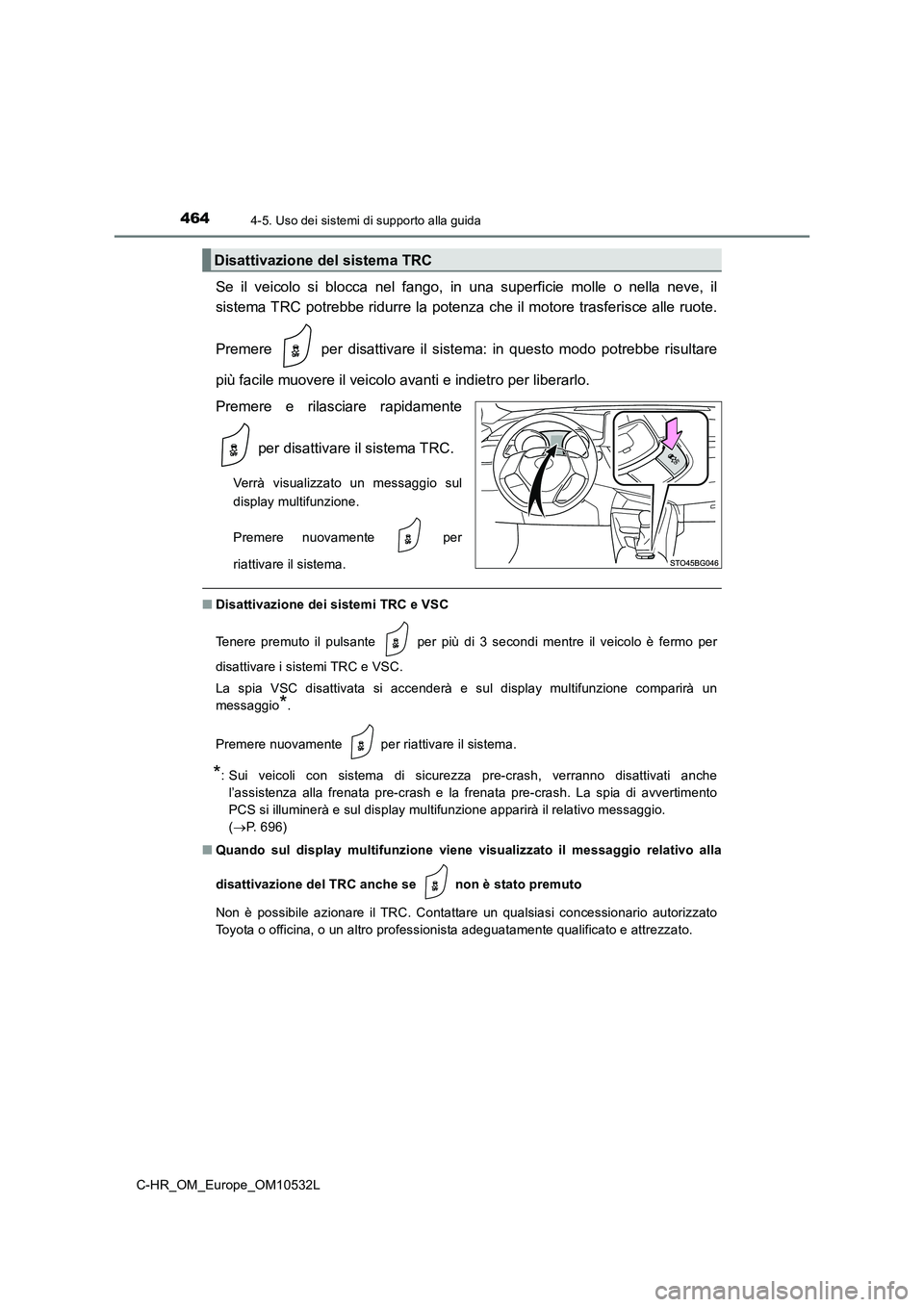

4644-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L
Se il veicolo si blocca nel fango, in una superficie molle o nella neve, il
sistema TRC potrebbe ridurre la potenza che il motore trasferisce alle ruote.
Premere per disattivare il sistem a: in questo modo potrebbe risultare
più facile muovere il veicolo avanti e indietro per liberarlo.
Premere e rilasciare rapidamente
per disattivare il sistema TRC.
Verrà visualizzato un messaggio sul
display multifunzione.
Premere nuovamente per
riattivare il sistema.
■ Disattivazione dei sistemi TRC e VSC
Tenere premuto il pulsante per più di 3 secondi mentre il veicolo è fermo per
disattivare i sistemi TRC e VSC.
La spia VSC disattivata si accenderà e sul display multifunzione comparirà un
messaggio*.
Premere nuovamente per riattivare il sistema.
*: Sui veicoli con sistema di sicurezza pre-crash, verranno disattivati anche
l’assistenza alla frenata pre-crash e la frenata pre-crash. La spia di avvertimento
PCS si illuminerà e sul display multifunzione apparirà il relativo messaggio.
( P. 696)
■ Quando sul display multifunzione viene visualizzato il messaggio relativo alla
disattivazione del TRC anche se non è stato premuto
Non è possibile azionare il TRC. Contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Disattivazione del sistema TRC

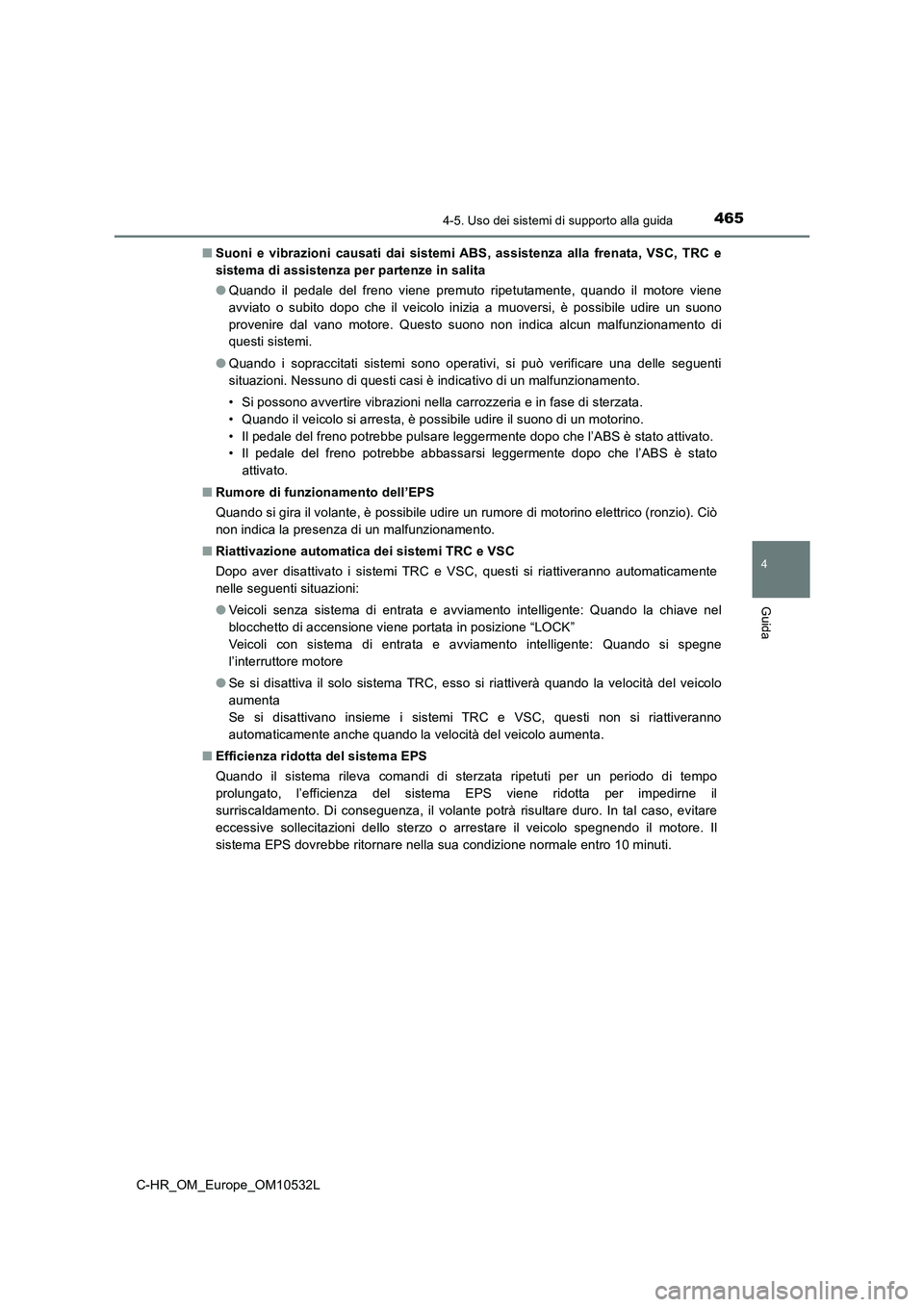

4654-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L■Suoni e vibrazioni causati dai sistemi ABS, assistenza alla frenata, VSC, TRC e
sistema di assistenza per partenze in salita
●Quando il pedale del freno viene premuto ripetutamente, quando il motore viene
avviato o subito dopo che il veicolo inizia a muoversi, è possibile udire un suono
provenire dal vano motore. Questo suono non indica alcun malfunzionamento di
questi sistemi.
●Quando i sopraccitati sistemi sono operativi, si può verificare una delle seguenti
situazioni. Nessuno di questi casi è indicativo di un malfunzionamento.
• Si possono avvertire vibrazioni nella carrozzeria e in fase di sterzata.
• Quando il veicolo si arresta, è possibile udire il suono di un motorino.
• Il pedale del freno potrebbe pulsare leggermente dopo che l’ABS è stato attivato.
• Il pedale del freno potrebbe abbassarsi leggermente dopo che l’ABS è stato
attivato.
■Rumore di funzionamento dell’EPS
Quando si gira il volante, è possibile udire un rumore di motorino elettrico (ronzio). Ciò
non indica la presenza di un malfunzionamento.
■Riattivazione automatica dei sistemi TRC e VSC
Dopo aver disattivato i sistemi TRC e VSC, questi si riattiveranno automaticamente
nelle seguenti situazioni:
●Veicoli senza sistema di entrata e avviamento intelligente: Quando la chiave nel
blocchetto di accensione viene portata in posizione “LOCK”
Veicoli con sistema di entrata e avviamento intelligente: Quando si spegne
l’interruttore motore
●Se si disattiva il solo sistema TRC, esso si riattiverà quando la velocità del veicolo
aumenta
Se si disattivano insieme i sistemi TRC e VSC, questi non si riattiveranno
automaticamente anche quando la velocità del veicolo aumenta.
■Efficienza ridotta del sistema EPS
Quando il sistema rileva comandi di sterzata ripetuti per un periodo di tempo
prolungato, l’efficienza del sistema EPS viene ridotta per impedirne il
surriscaldamento. Di conseguenza, il volante potrà risultare duro. In tal caso, evitare
eccessive sollecitazioni dello sterzo o arrestare il veicolo spegnendo il motore. Il
sistema EPS dovrebbe ritornare nella sua condizione normale entro 10 minuti.

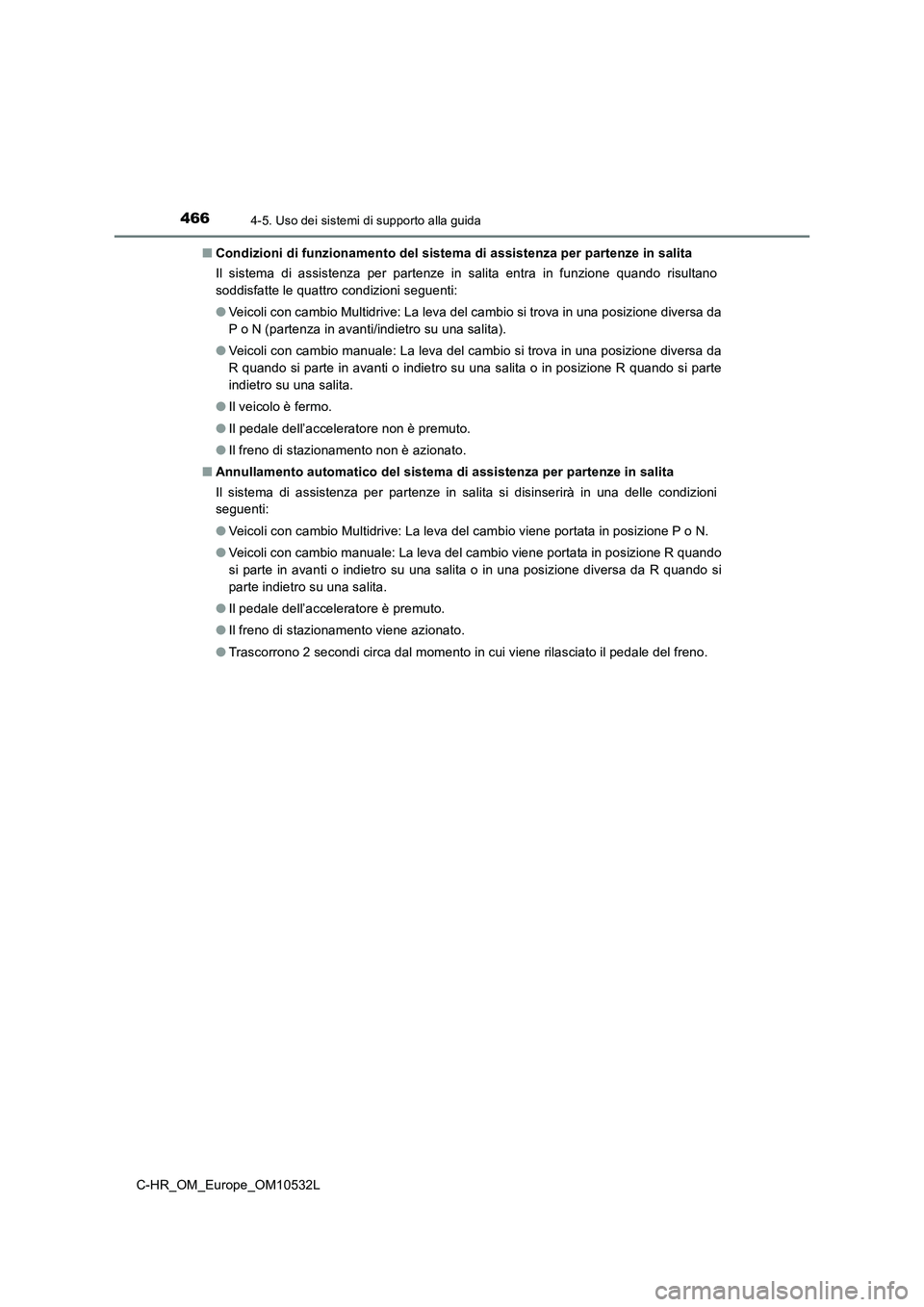

4664-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L■Condizioni di funzionamento del sistema di assistenza per partenze in salita
Il sistema di assistenza per partenze in salita entra in funzione quando risultano
soddisfatte le quattro condizioni seguenti:
●Veicoli con cambio Multidrive: La leva del cambio si trova in una posizione diversa da
P o N (partenza in avanti/indietro su una salita).
●Veicoli con cambio manuale: La leva del cambio si trova in una posizione diversa da
R quando si parte in avanti o indietro su una salita o in posizione R quando si parte
indietro su una salita.
●Il veicolo è fermo.
●Il pedale dell’acceleratore non è premuto.
●Il freno di stazionamento non è azionato.
■Annullamento automatico del sistema di assistenza per partenze in salita
Il sistema di assistenza per partenze in salita si disinserirà in una delle condizioni
seguenti:
●Veicoli con cambio Multidrive: La leva del cambio viene portata in posizione P o N.
●Veicoli con cambio manuale: La leva del cambio viene portata in posizione R quando
si parte in avanti o indietro su una salita o in una posizione diversa da R quando si
parte indietro su una salita.
●Il pedale dell’acceleratore è premuto.
●Il freno di stazionamento viene azionato.
●Trascorrono 2 secondi circa dal momento in cui viene rilasciato il pedale del freno.

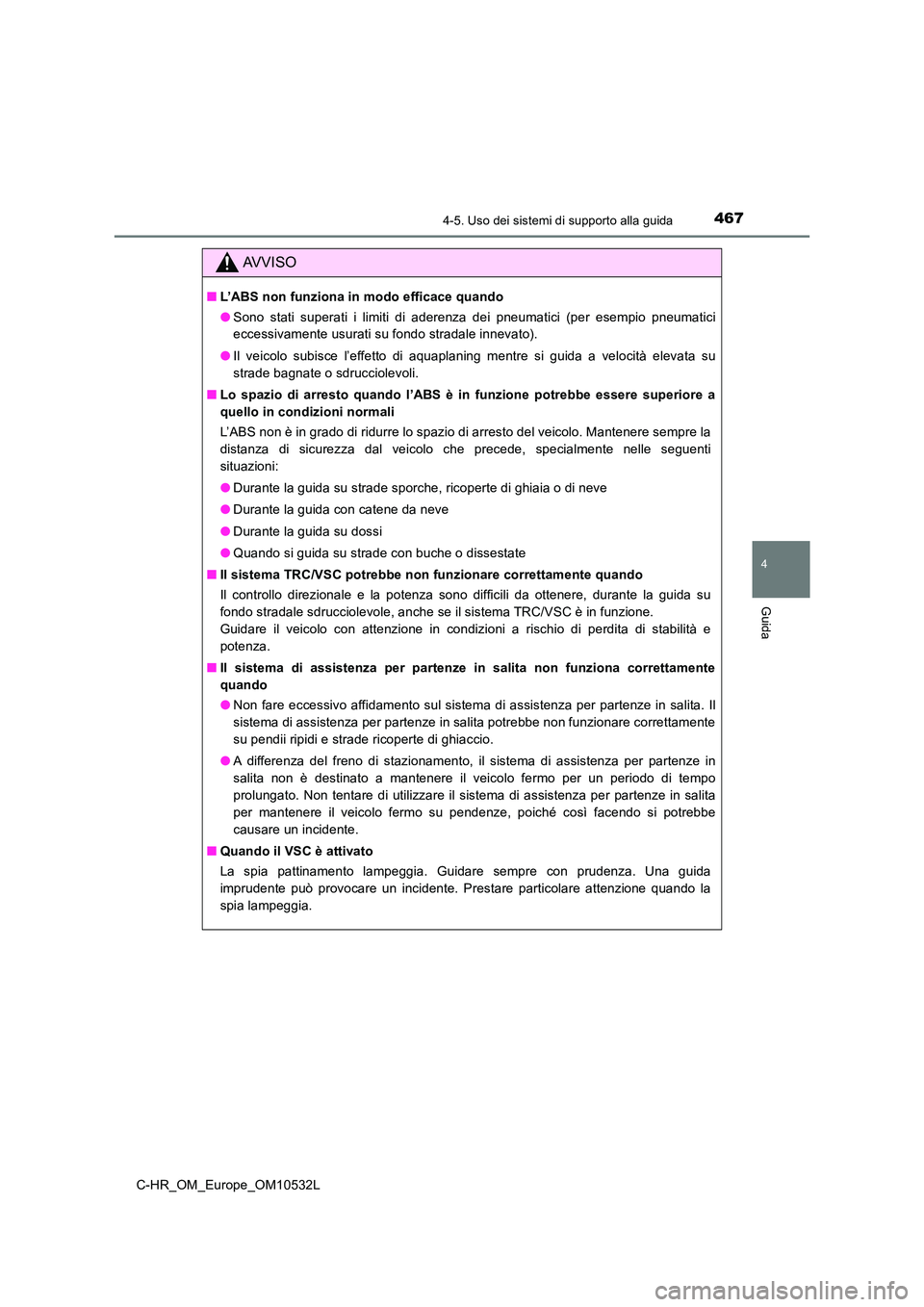

4674-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
AVVISO
■L’ABS non funziona in modo efficace quando
● Sono stati superati i limiti di aderenza dei pneumatici (per esempio pneumatici
eccessivamente usurati su fondo stradale innevato).
● Il veicolo subisce l’effetto di aquaplaning mentre si guida a velocità elevata su
strade bagnate o sdrucciolevoli.
■ Lo spazio di arresto quando l’ABS è in funzione potrebbe essere superiore a
quello in condizioni normali
L’ABS non è in grado di ridurre lo spazio di arresto del veicolo. Mantenere sempre la
distanza di sicurezza dal veicolo che precede, specialmente nelle seguenti
situazioni:
● Durante la guida su strade sporche, ricoperte di ghiaia o di neve
● Durante la guida con catene da neve
● Durante la guida su dossi
● Quando si guida su strade con buche o dissestate
■ Il sistema TRC/VSC potrebbe non funzionare correttamente quando
Il controllo direzionale e la potenza sono difficili da ottenere, durante la guida su
fondo stradale sdrucciolevole, anche se il sistema TRC/VSC è in funzione.
Guidare il veicolo con attenzione in condizioni a rischio di perdita di stabilità e
potenza.
■ Il sistema di assistenza per partenze in salita non funziona correttamente
quando
● Non fare eccessivo affidamento sul sistema di assistenza per partenze in salita. Il
sistema di assistenza per partenze in salita potrebbe non funzionare correttamente
su pendii ripidi e strade ricoperte di ghiaccio.
● A differenza del freno di stazionamento, il sistema di assistenza per partenze in
salita non è destinato a mantenere il veicolo fermo per un periodo di tempo
prolungato. Non tentare di utilizzare il sistema di assistenza per partenze in salita
per mantenere il veicolo fermo su pendenze, poiché così facendo si potrebbe
causare un incidente.
■ Quando il VSC è attivato
La spia pattinamento lampeggia. Guidare sempre con prudenza. Una guida
imprudente può provocare un incidente. Prestare particolare attenzione quando la
spia lampeggia.

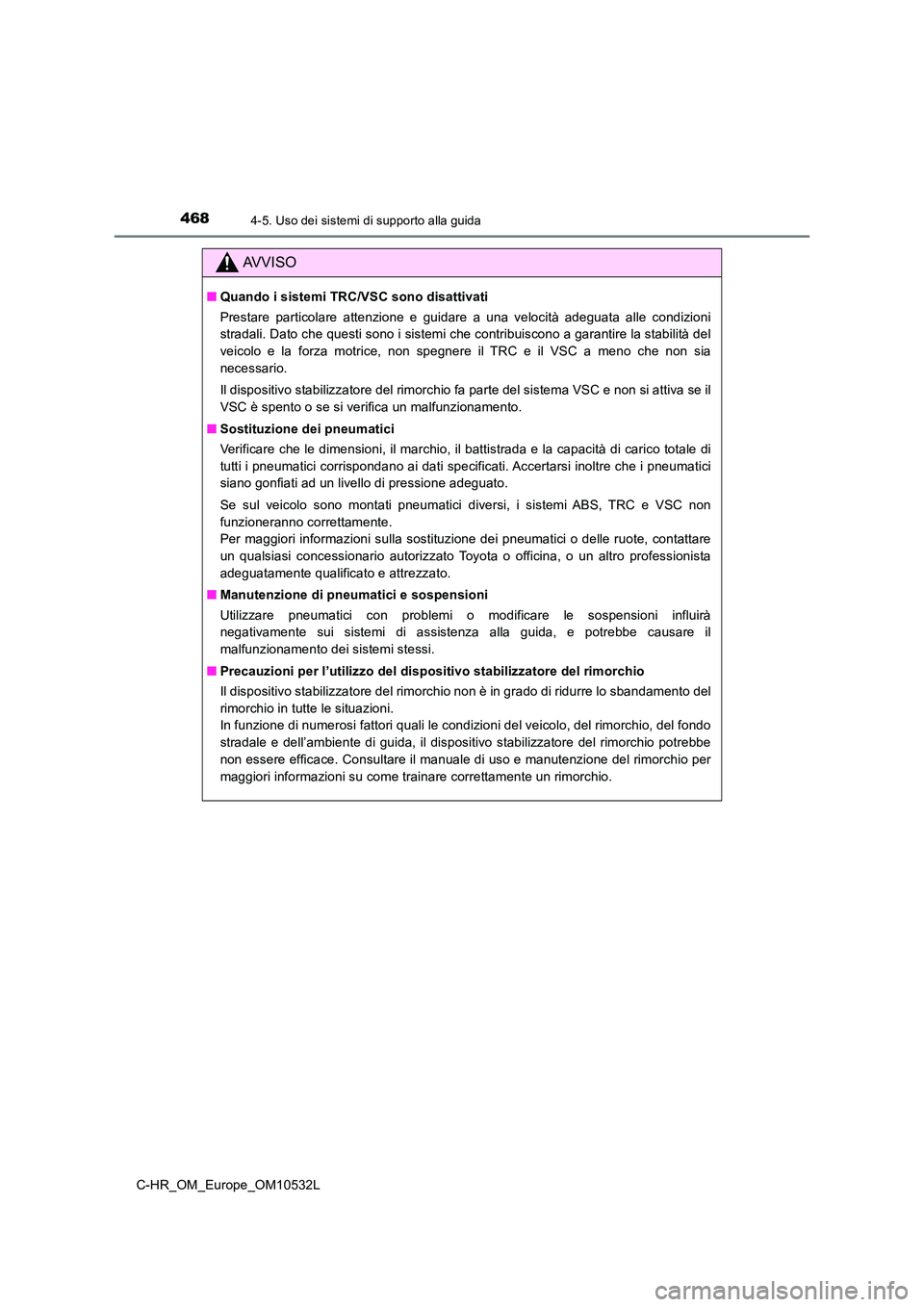

4684-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L
AVVISO
■Quando i sistemi TRC/VSC sono disattivati
Prestare particolare attenzione e guidare a una velocità adeguata alle condizioni
stradali. Dato che questi sono i sistemi che contribuiscono a garantire la stabilità del
veicolo e la forza motrice, non spegnere il TRC e il VSC a meno che non sia
necessario.
Il dispositivo stabilizzatore del rimorchio fa parte del sistema VSC e non si attiva se il
VSC è spento o se si verifica un malfunzionamento.
■ Sostituzione dei pneumatici
Verificare che le dimensioni, il marchio, il battistrada e la capacità di carico totale di
tutti i pneumatici corrispondano ai dati specificati. Accertarsi inoltre che i pneumatici
siano gonfiati ad un livello di pressione adeguato.
Se sul veicolo sono montati pneumatici diversi, i sistemi ABS, TRC e VSC non
funzioneranno correttamente.
Per maggiori informazioni sulla sostituzione dei pneumatici o delle ruote, contattare
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Manutenzione di pneumatici e sospensioni
Utilizzare pneumatici con problemi o modificare le sospensioni influirà
negativamente sui sistemi di assistenza alla guida, e potrebbe causare il
malfunzionamento dei sistemi stessi.
■ Precauzioni per l’utilizzo del dispositivo stabilizzatore del rimorchio
Il dispositivo stabilizzatore del rimorchio non è in grado di ridurre lo sbandamento del
rimorchio in tutte le situazioni.
In funzione di numerosi fattori quali le condizioni del veicolo, del rimorchio, del fondo
stradale e dell’ambiente di guida, il dispositivo stabilizzatore del rimorchio potrebbe
non essere efficace. Consultare il manuale di uso e manutenzione del rimorchio per
maggiori informazioni su come trainare correttamente un rimorchio.

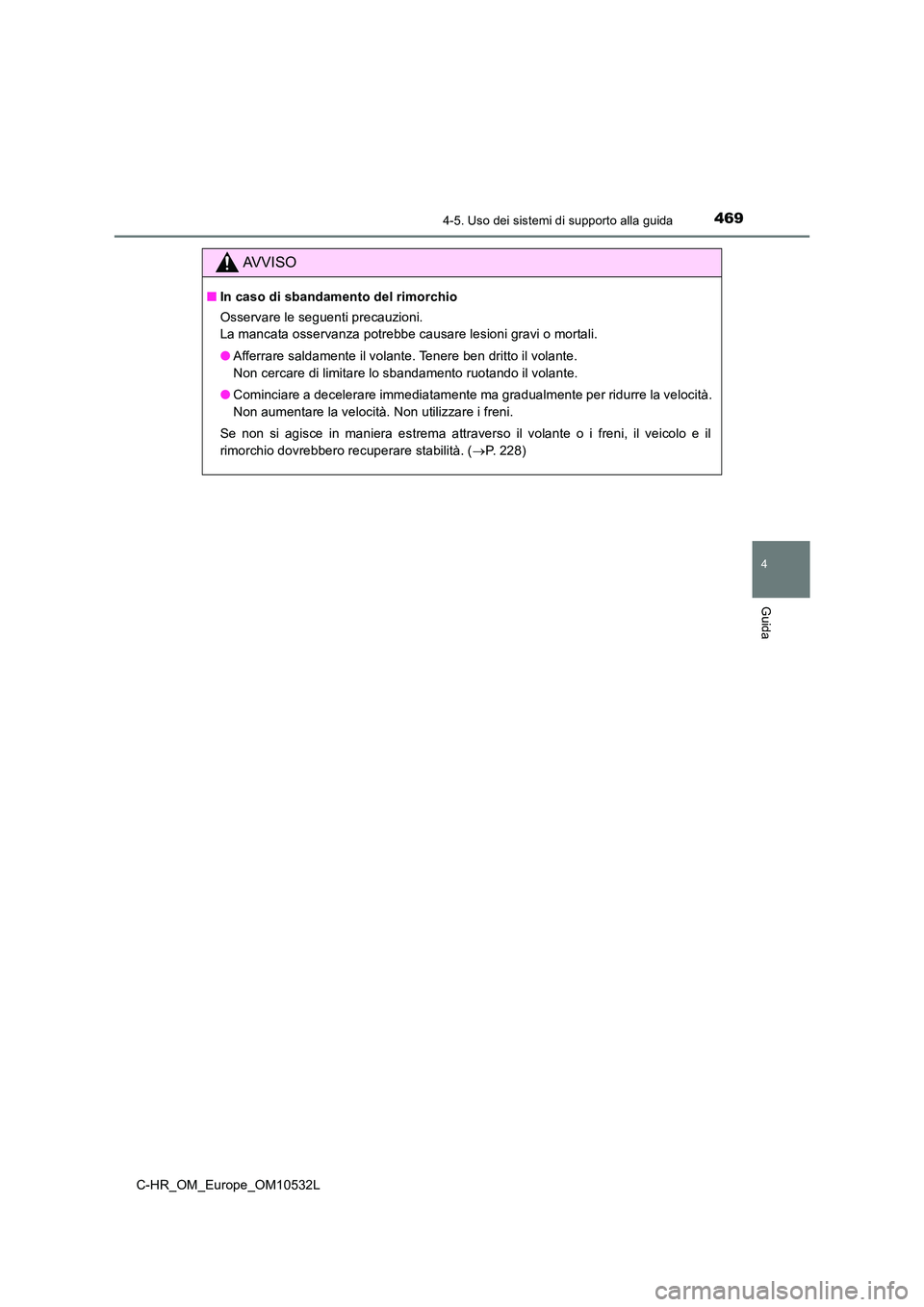

4694-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
AVVISO
■In caso di sbandamento del rimorchio
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
● Afferrare saldamente il volante. Tenere ben dritto il volante.
Non cercare di limitare lo sbandamento ruotando il volante.
● Cominciare a decelerare immediatamente ma gradualmente per ridurre la velocità.
Non aumentare la velocità. Non utilizzare i freni.
Se non si agisce in maniera estrema attraverso il volante o i freni, il veicolo e il
rimorchio dovrebbero recuperare stabilità. ( P. 228)

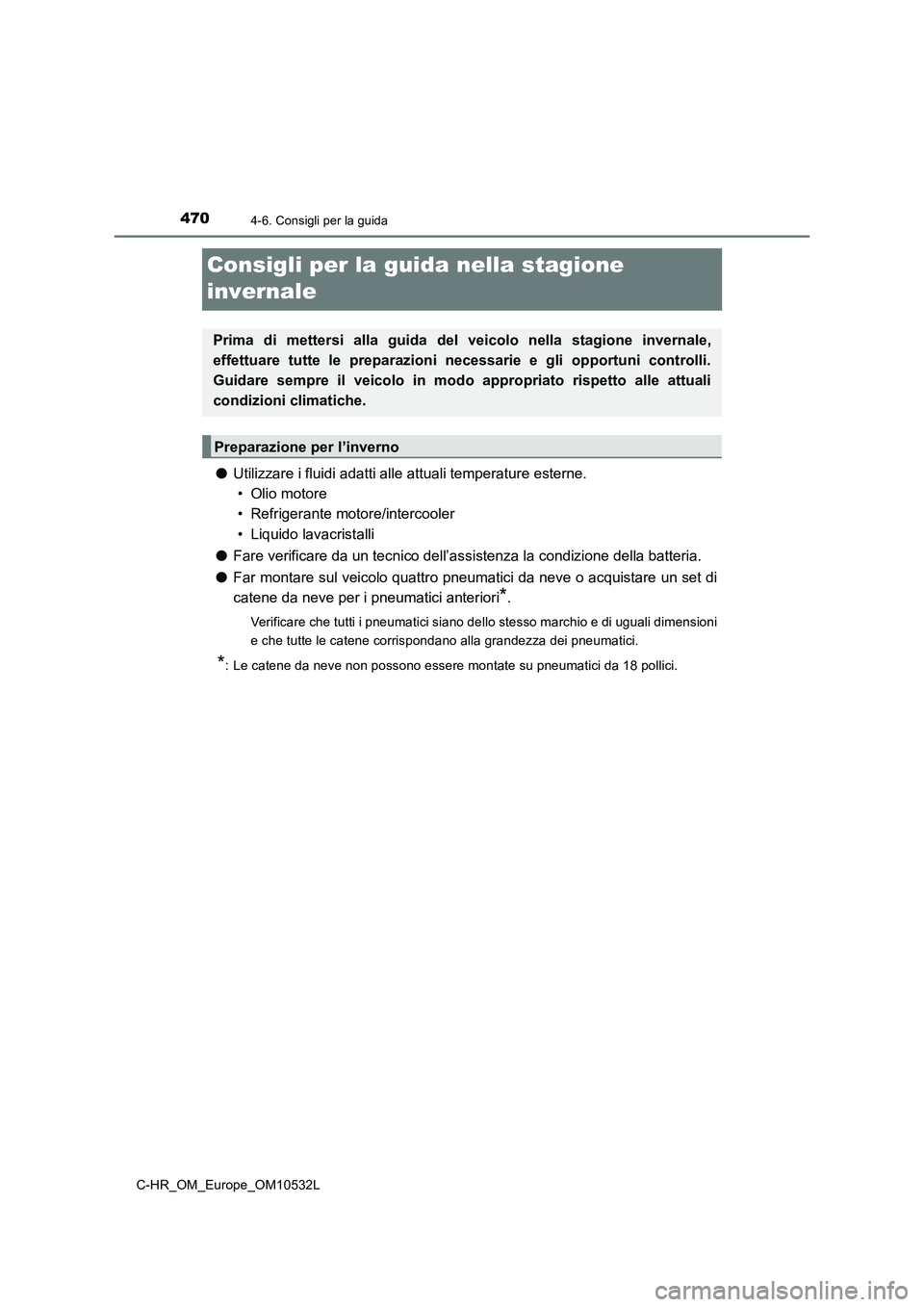

4704-6. Consigli per la guida
C-HR_OM_Europe_OM10532L
Consigli per la guida nella stagione
invernale
●Utilizzare i fluidi adatti alle attuali temperature esterne.
• Olio motore
• Refrigerante motore/intercooler
• Liquido lavacristalli
●Fare verificare da un tecnico dell’assistenza la condizione della batteria.
●Far montare sul veicolo quattro pneumatici da neve o acquistare un set di
catene da neve per i pneumatici anteriori
*.
Verificare che tutti i pneumatici siano dello stesso marchio e di uguali dimensioni
e che tutte le catene corrispondano alla grandezza dei pneumatici.
*: Le catene da neve non possono essere montate su pneumatici da 18 pollici.
Prima di mettersi alla guida del veicolo nella stagione invernale,
effettuare tutte le preparazioni necessarie e gli opportuni controlli.
Guidare sempre il veicolo in modo appropriato rispetto alle attuali
condizioni climatiche.
Preparazione per l’inverno
