TOYOTA C-HR 2017 Manuale duso (in Italian)

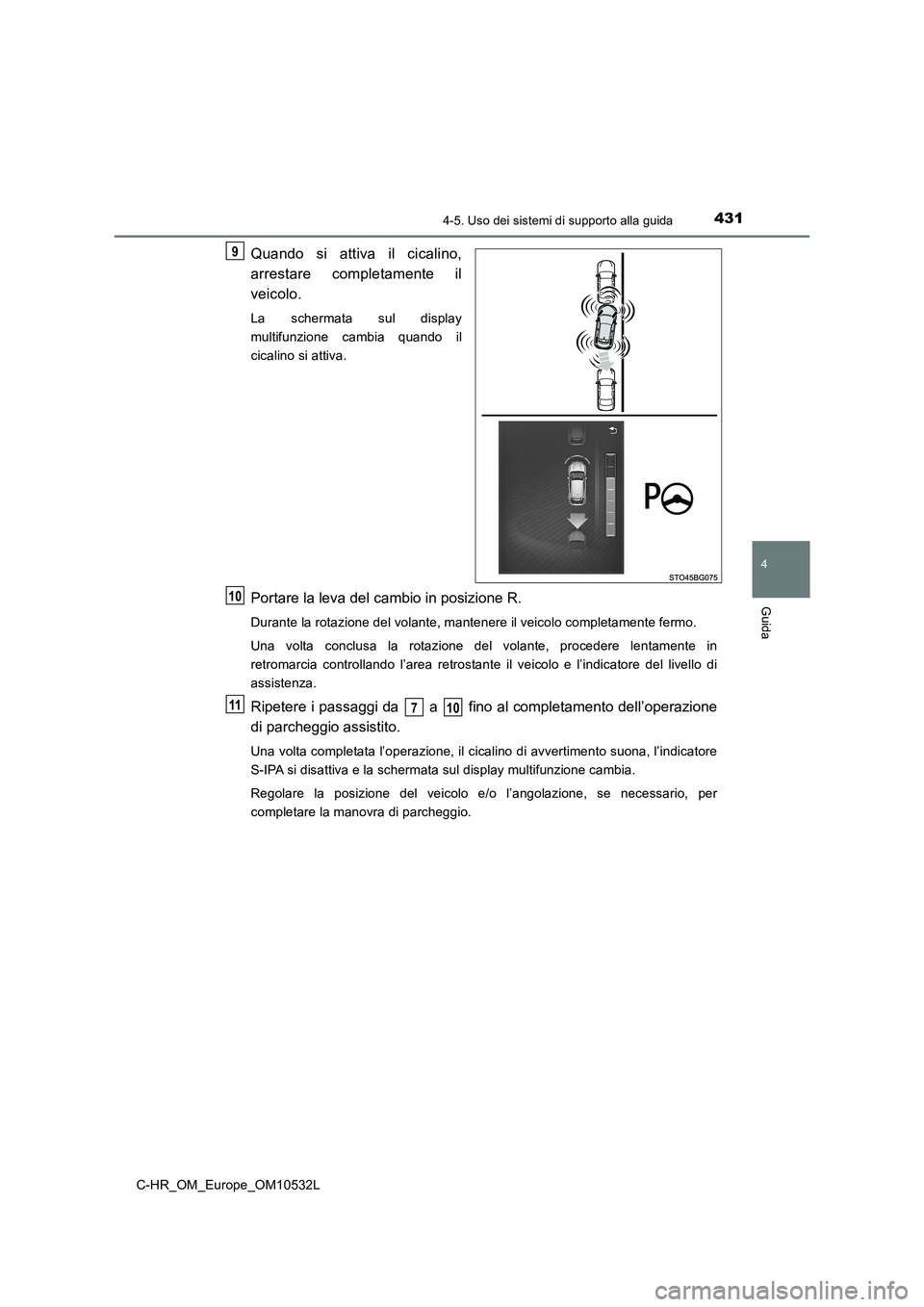

4314-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
Quando si attiva il cicalino,
arrestare completamente il
veicolo.
La schermata sul display
multifunzione cambia quando il
cicalino si attiva.
Portare la leva del cambio in posizione R.
Durante la rotazione del volante, mantenere il veicolo completamente fermo.
Una volta conclusa la rotazione del volante, procedere lentamente in
retromarcia controllando l’area retrostante il veicolo e l’indicatore del livello di
assistenza.
Ripetere i passaggi da a fino al completamento dell’operazione
di parcheggio assistito.
Una volta completata l’operazione, il cicalino di avvertimento suona, l’indicatore
S-IPA si disattiva e la schermata sul display multifunzione cambia.
Regolare la posizione del veicolo e/o l’angolazione, se necessario, per
completare la manovra di parcheggio.
9
10
11710

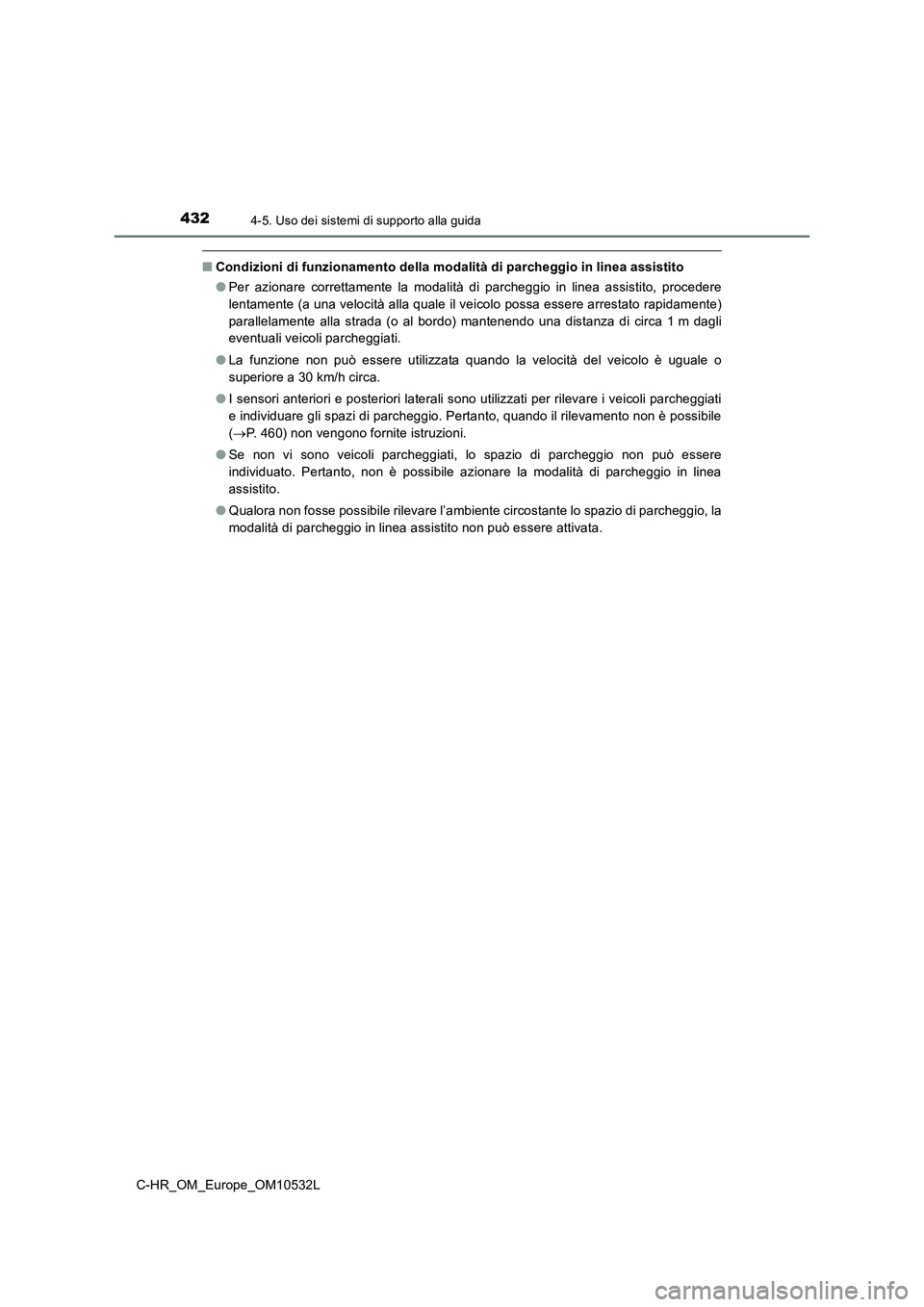

4324-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L
■Condizioni di funzionamento della modalità di parcheggio in linea assistito
●Per azionare correttamente la modalità di parcheggio in linea assistito, procedere
lentamente (a una velocità alla quale il veicolo possa essere arrestato rapidamente)
parallelamente alla strada (o al bordo) mantenendo una distanza di circa 1 m dagli
eventuali veicoli parcheggiati.
●La funzione non può essere utilizzata quando la velocità del veicolo è uguale o
superiore a 30 km/h circa.
●I sensori anteriori e posteriori laterali sono utilizzati per rilevare i veicoli parcheggiati
e individuare gli spazi di parcheggio. Pertanto, quando il rilevamento non è possibile
(P. 460) non vengono fornite istruzioni.
●Se non vi sono veicoli parcheggiati, lo spazio di parcheggio non può essere
individuato. Pertanto, non è possibile azionare la modalità di parcheggio in linea
assistito.
●Qualora non fosse possibile rilevare l’ambiente circostante lo spazio di parcheggio, la
modalità di parcheggio in linea assistito non può essere attivata.

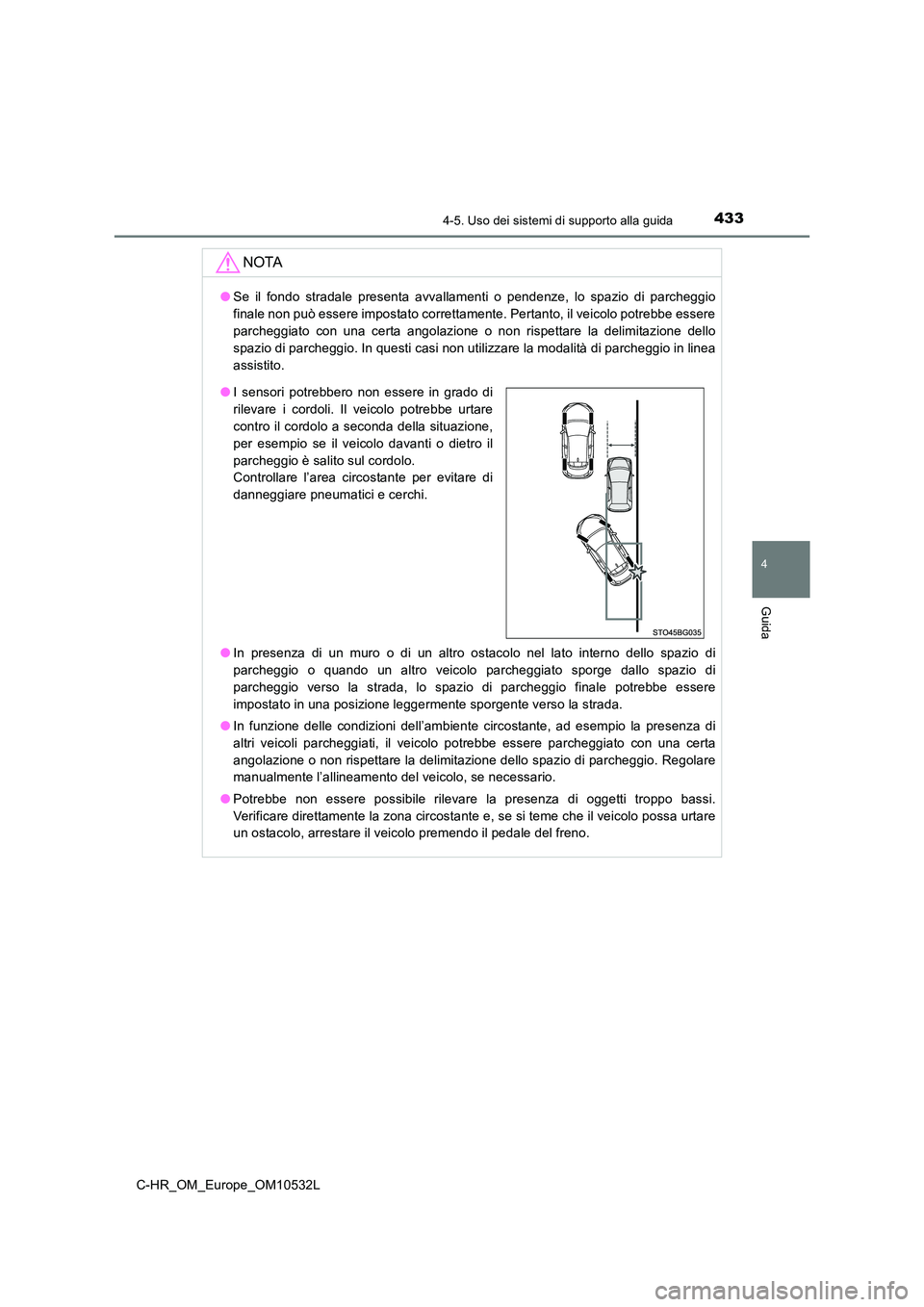

4334-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
NOTA
●Se il fondo stradale presenta avvallamenti o pendenze, lo spazio di parcheggio
finale non può essere impostato correttamente. Pertanto, il veicolo potrebbe essere
parcheggiato con una certa angolazione o non rispettare la delimitazione dello
spazio di parcheggio. In questi casi non utilizzare la modalità di parcheggio in linea
assistito.
● In presenza di un muro o di un altro ostacolo nel lato interno dello spazio di
parcheggio o quando un altro veicolo parcheggiato sporge dallo spazio di
parcheggio verso la strada, lo spazio di parcheggio finale potrebbe essere
impostato in una posizione leggermente sporgente verso la strada.
● In funzione delle condizioni dell’ambiente circostante, ad esempio la presenza di
altri veicoli parcheggiati, il veicolo potrebbe essere parcheggiato con una certa
angolazione o non rispettare la delimitazione dello spazio di parcheggio. Regolare
manualmente l’allineamento del veicolo, se necessario.
● Potrebbe non essere possibile rilevare la presenza di oggetti troppo bassi.
Verificare direttamente la zona circostante e, se si teme che il veicolo possa urtare
un ostacolo, arrestare il veicolo premendo il pedale del freno.
● I sensori potrebbero non essere in grado di
rilevare i cordoli. Il veicolo potrebbe urtare
contro il cordolo a seconda della situazione,
per esempio se il veicolo davanti o dietro il
parcheggio è salito sul cordolo.
Controllare l’area circostante per evitare di
danneggiare pneumatici e cerchi.

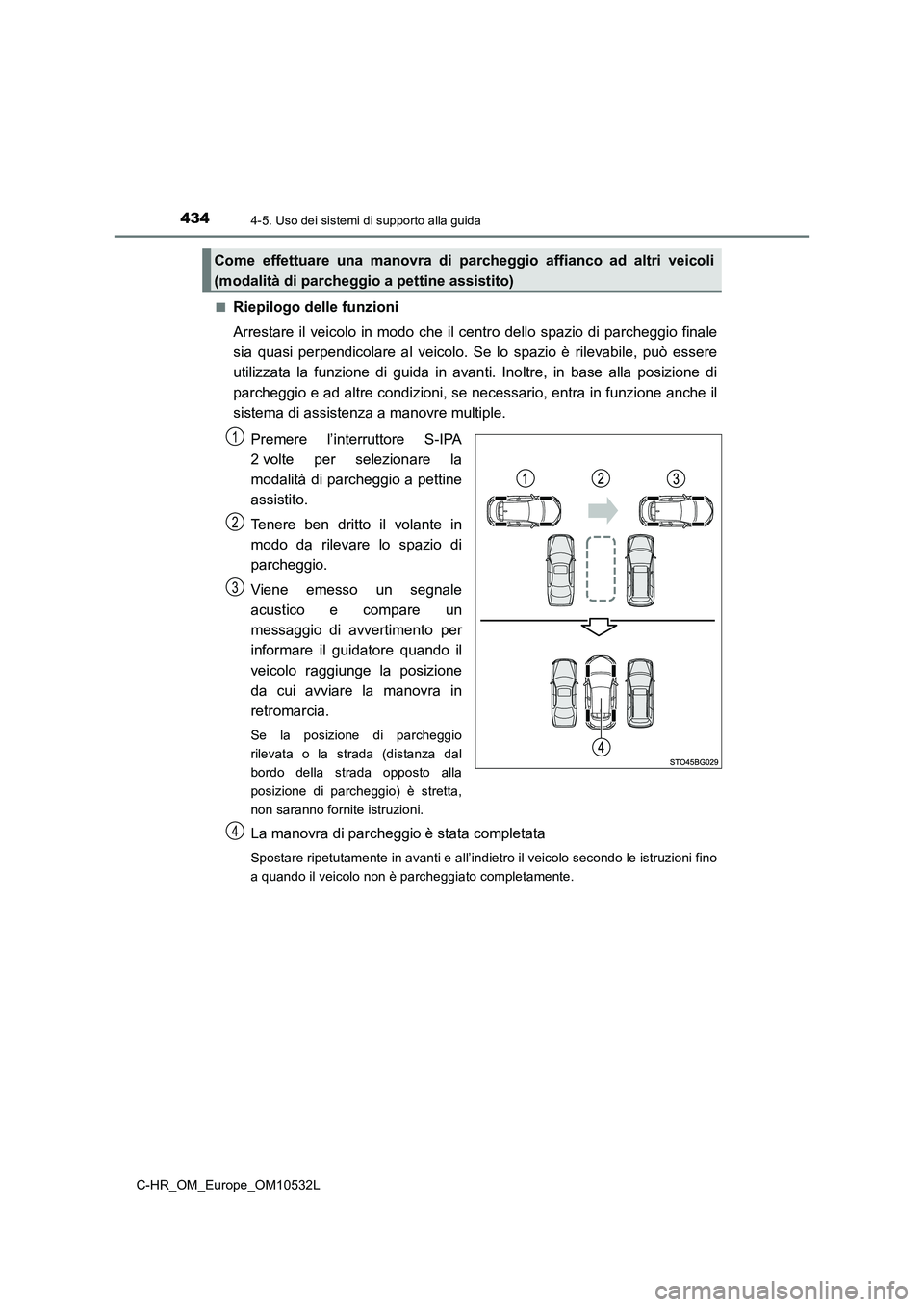

4344-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L
■Riepilogo delle funzioni
Arrestare il veicolo in modo che il centro dello spazio di parcheggio finale
sia quasi perpendicolare al veicolo. Se lo spazio è rilevabile, può essere
utilizzata la funzione di guida in avanti. Inoltre, in base alla posizione di
parcheggio e ad altre condizioni, se necessario, entra in funzione anche il
sistema di assistenza a manovre multiple.
Premere l’interruttore S-IPA
2 volte per selezionare la
modalità di parcheggio a pettine
assistito.
Tenere ben dritto il volante in
modo da rilevare lo spazio di
parcheggio.
Viene emesso un segnale
acustico e compare un
messaggio di avvertimento per
informare il guidatore quando il
veicolo raggiunge la posizione
da cui avviare la manovra in
retromarcia.
Se la posizione di parcheggio
rilevata o la strada (distanza dal
bordo della strada opposto alla
posizione di parcheggio) è stretta,
non saranno fornite istruzioni.
La manovra di parcheggio è stata completata
Spostare ripetutamente in avanti e all’indietro il veicolo secondo le istruzioni fino
a quando il veicolo non è parcheggiato completamente.
Come effettuare una manovra di parcheggio affianco ad altri veicoli
(modalità di parcheggio a pettine assistito)
1
2
3
4

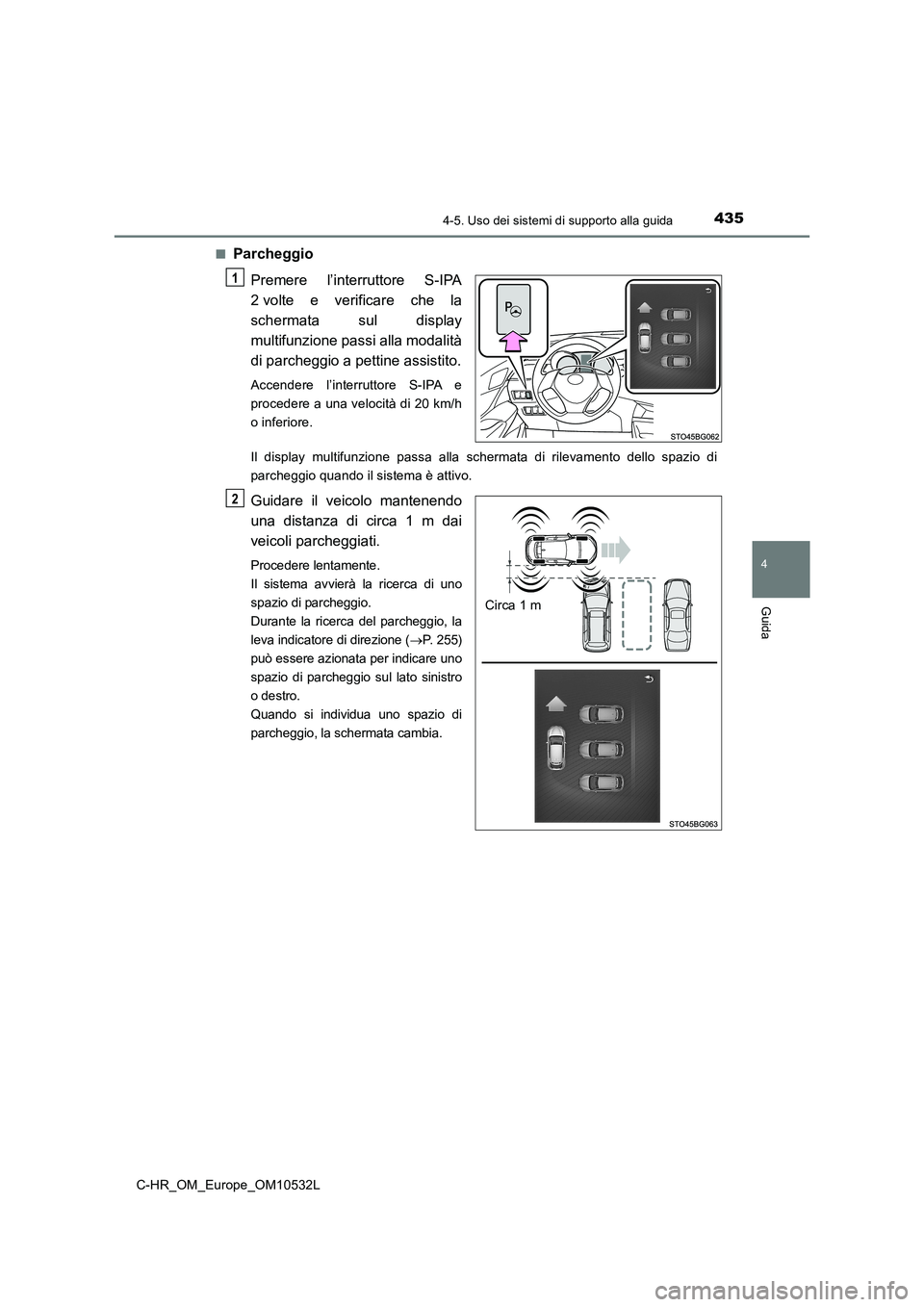

4354-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
■Parcheggio
Premere l’interruttore S-IPA
2 volte e verificare che la
schermata sul display
multifunzione passi alla modalità
di parcheggio a pettine assistito.
Accendere l’interruttore S-IPA e
procedere a una velocità di 20 km/h
o inferiore.
Il display multifunzione passa alla schermata di rilevamento dello spazio di
parcheggio quando il sistema è attivo.
Guidare il veicolo mantenendo
una distanza di circa 1 m dai
veicoli parcheggiati.
Procedere lentamente.
Il sistema avvierà la ricerca di uno
spazio di parcheggio.
Durante la ricerca del parcheggio, la
leva indicatore di direzione ( P. 2 5 5 )
può essere azionata per indicare uno
spazio di parcheggio sul lato sinistro
o destro.
Quando si individua uno spazio di
parcheggio, la schermata cambia.
1
Circa 1 m
2

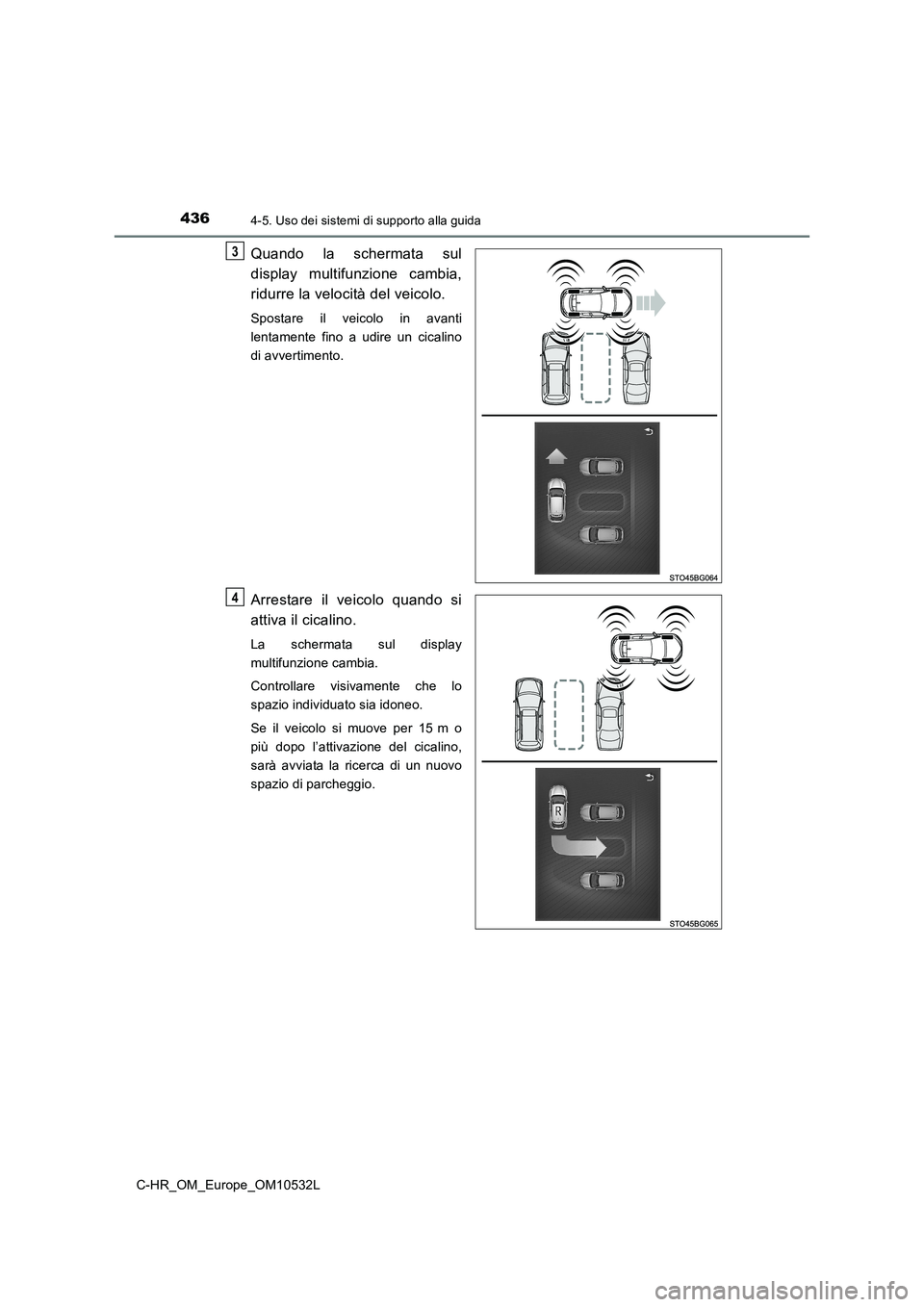

4364-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L
Quando la schermata sul
display multifunzione cambia,
ridurre la velocità del veicolo.
Spostare il veicolo in avanti
lentamente fino a udire un cicalino
di avvertimento.
Arrestare il veicolo quando si
attiva il cicalino.
La schermata sul display
multifunzione cambia.
Controllare visivamente che lo
spazio individuato sia idoneo.
Se il veicolo si muove per 15 m o
più dopo l’attivazione del cicalino,
sarà avviata la ricerca di un nuovo
spazio di parcheggio.
3
4

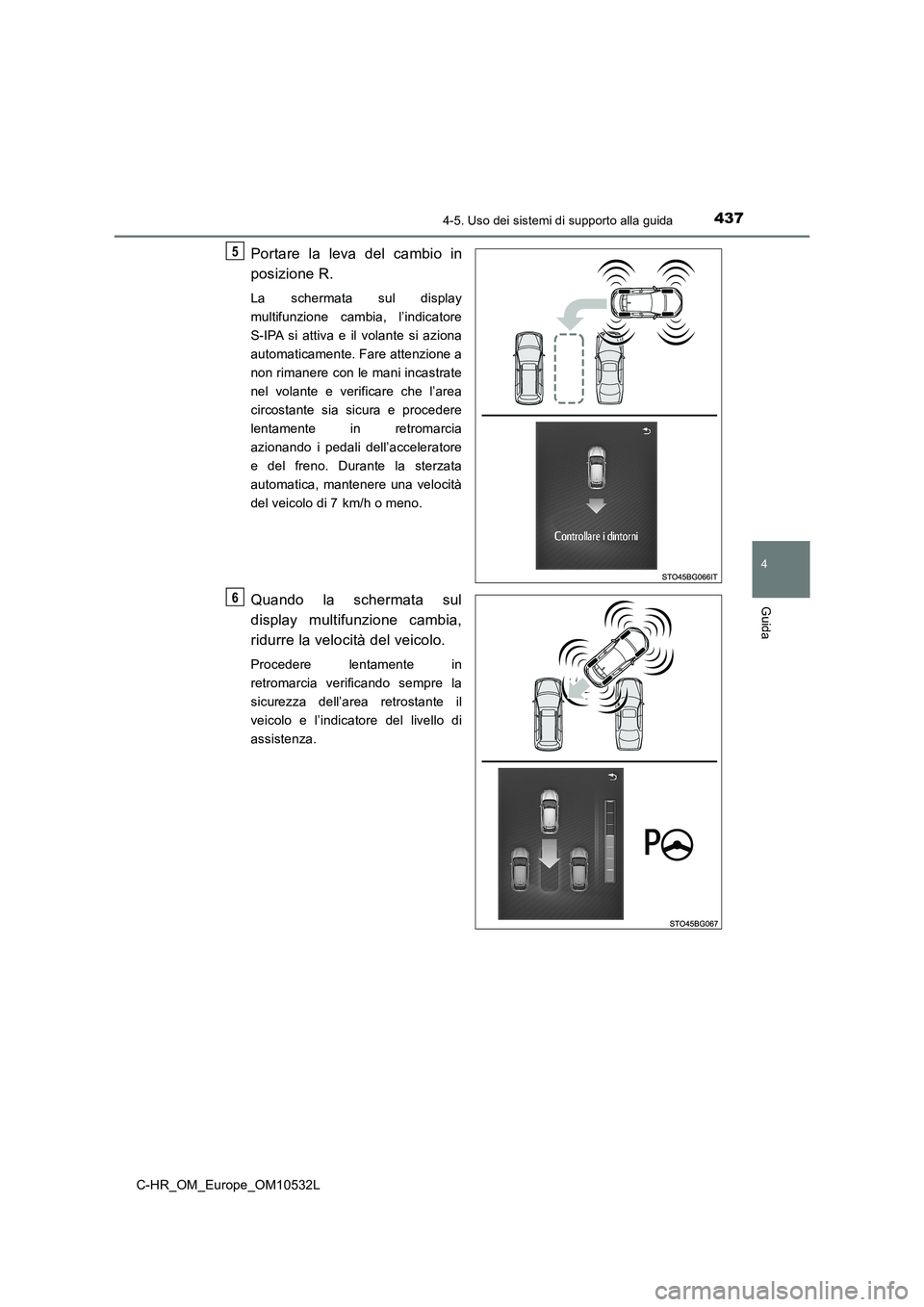

4374-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
Portare la leva del cambio in
posizione R.
La schermata sul display
multifunzione cambia, l’indicatore
S-IPA si attiva e il volante si aziona
automaticamente. Fare attenzione a
non rimanere con le mani incastrate
nel volante e verificare che l’area
circostante sia sicura e procedere
lentamente in retromarcia
azionando i pedali dell’acceleratore
e del freno. Durante la sterzata
automatica, mantenere una velocità
del veicolo di 7 km/h o meno.
Quando la schermata sul
display multifunzione cambia,
ridurre la velocità del veicolo.
Procedere lentamente in
retromarcia verificando sempre la
sicurezza dell’area retrostante il
veicolo e l’indicatore del livello di
assistenza.
5
6

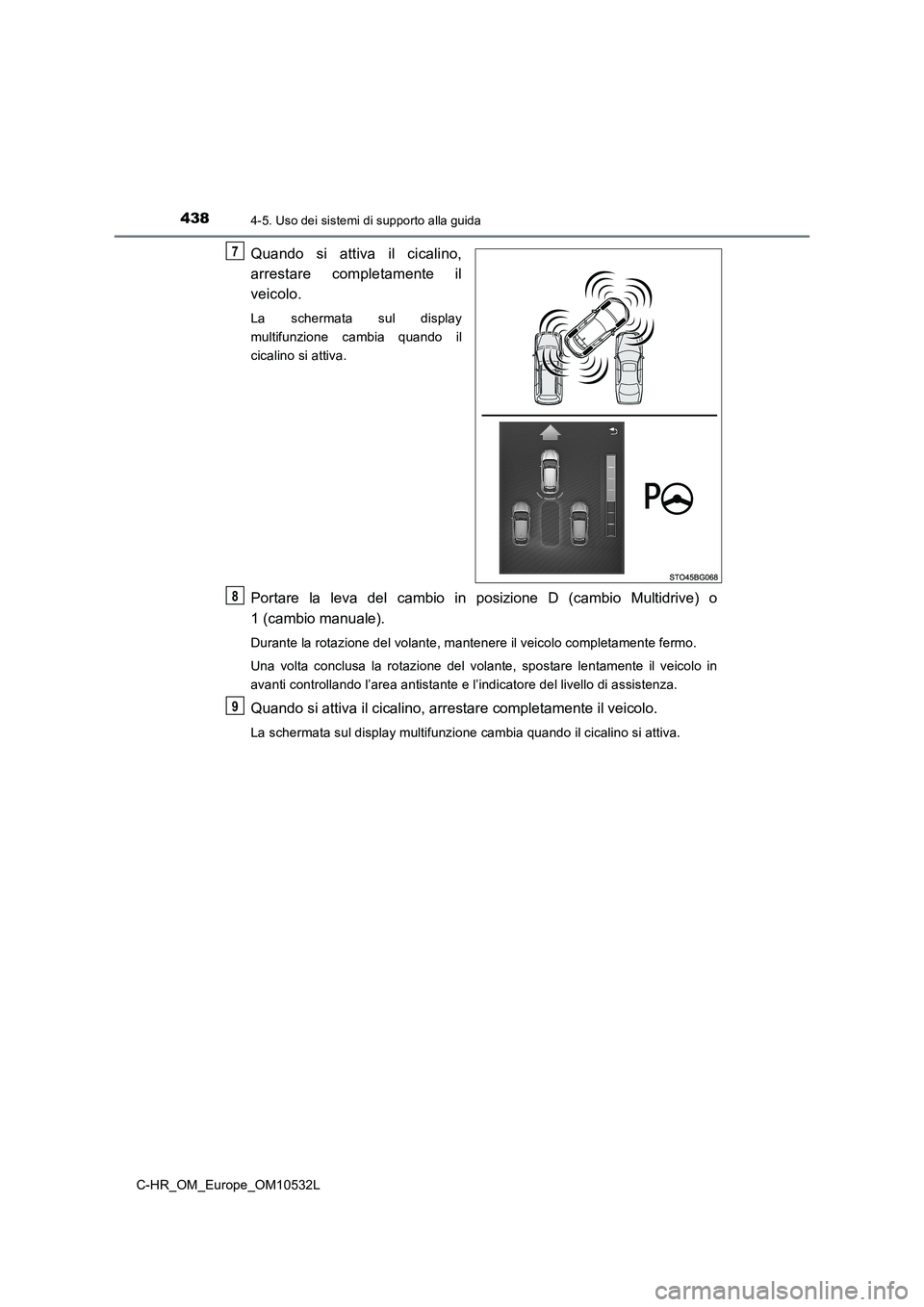

4384-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L
Quando si attiva il cicalino,
arrestare completamente il
veicolo.
La schermata sul display
multifunzione cambia quando il
cicalino si attiva.
Portare la leva del cambio in posizione D (cambio Multidrive) o
1 (cambio manuale).
Durante la rotazione del volante, mantenere il veicolo completamente fermo.
Una volta conclusa la rotazione del volante, spostare lentamente il veicolo in
avanti controllando l’area antistante e l’indicatore del livello di assistenza.
Quando si attiva il cicalino, arrestare completamente il veicolo.
La schermata sul display multifunzione cambia quando il cicalino si attiva.
7
8
9

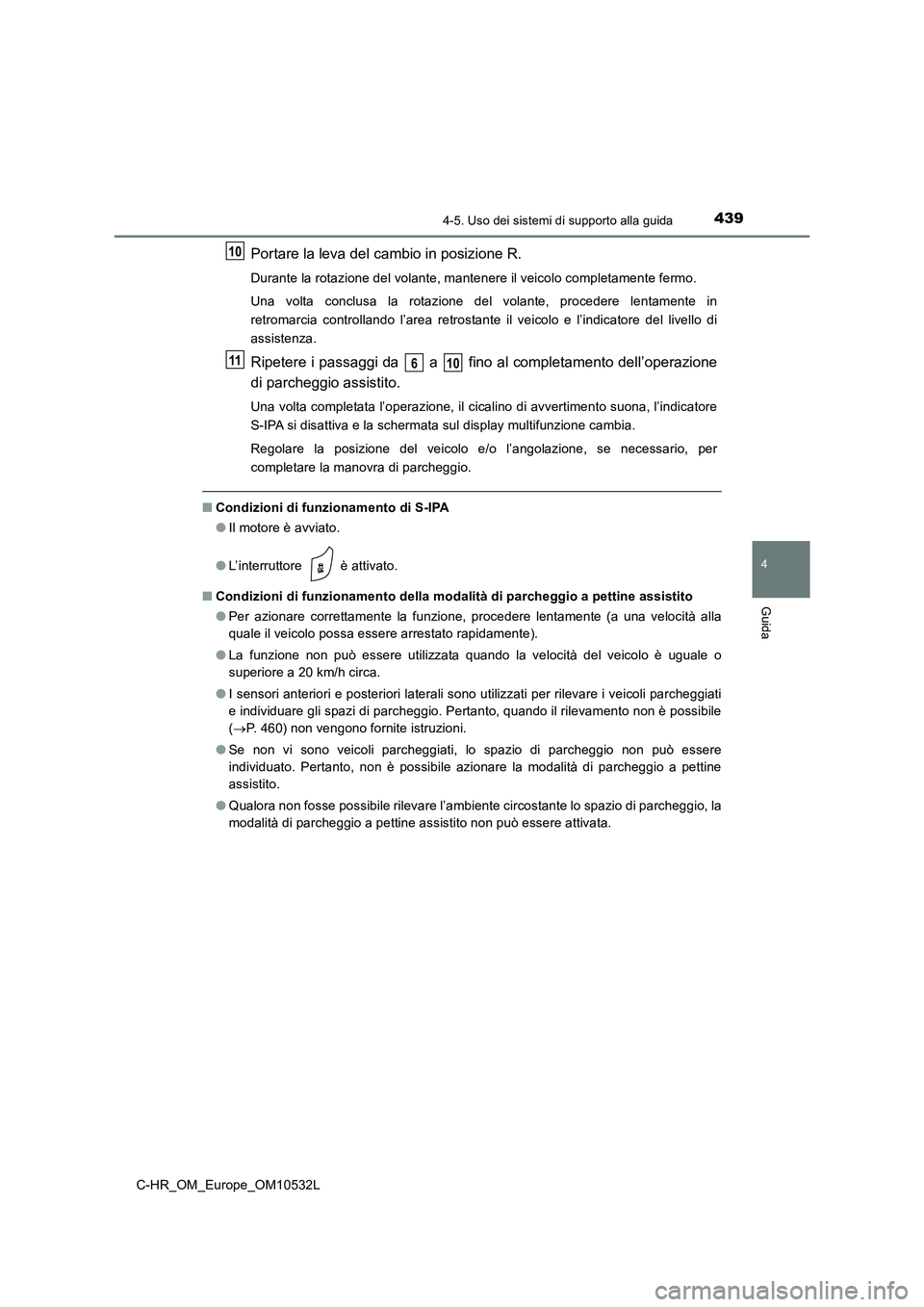

4394-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
Portare la leva del cambio in posizione R.
Durante la rotazione del volante, mantenere il veicolo completamente fermo.
Una volta conclusa la rotazione del volante, procedere lentamente in
retromarcia controllando l’area retrostante il veicolo e l’indicatore del livello di
assistenza.
Ripetere i passaggi da a fino al completamento dell’operazione
di parcheggio assistito.
Una volta completata l’operazione, il cicalino di avvertimento suona, l’indicatore
S-IPA si disattiva e la schermata sul display multifunzione cambia.
Regolare la posizione del veicolo e/o l’angolazione, se necessario, per
completare la manovra di parcheggio.
■ Condizioni di funzionamento di S-IPA
● Il motore è avviato.
● L’interruttore è attivato.
■ Condizioni di funzionamento della modalità di parcheggio a pettine assistito
● Per azionare correttamente la funzione, procedere lentamente (a una velocità alla
quale il veicolo possa essere arrestato rapidamente).
● La funzione non può essere utilizzata quando la velocità del veicolo è uguale o
superiore a 20 km/h circa.
● I sensori anteriori e posteriori laterali sono utilizzati per rilevare i veicoli parcheggiati
e individuare gli spazi di parcheggio. Pertanto, quando il rilevamento non è possibile
( P. 460) non vengono fornite istruzioni.
● Se non vi sono veicoli parcheggiati, lo spazio di parcheggio non può essere
individuato. Pertanto, non è possibile azionare la modalità di parcheggio a pettine
assistito.
● Qualora non fosse possibile rilevare l’ambiente circostante lo spazio di parcheggio, la
modalità di parcheggio a pettine assistito non può essere attivata.
10
11610

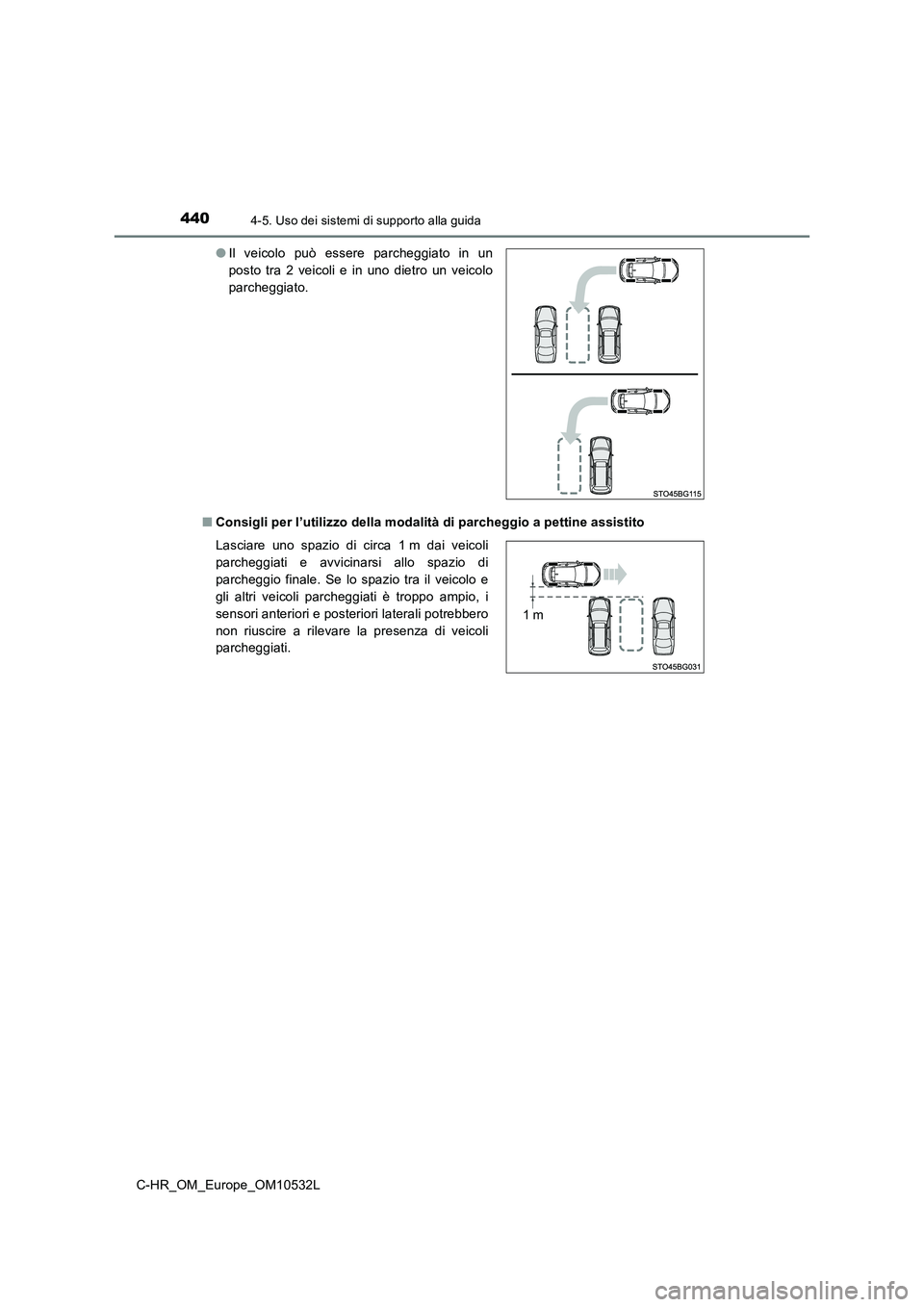

4404-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L
■ Consigli per l’utilizzo della modalità di parcheggio a pettine assistito
● Il veicolo può essere parcheggiato in un
posto tra 2 veicoli e in uno dietro un veicolo
parcheggiato.
Lasciare uno spazio di circa 1 m dai veicoli
parcheggiati e avvicinarsi allo spazio di
parcheggio finale. Se lo spazio tra il veicolo e
gli altri veicoli parcheggiati è troppo ampio, i
sensori anteriori e posteriori laterali potrebbero
non riuscire a rilevare la presenza di veicoli
parcheggiati.
1 m
