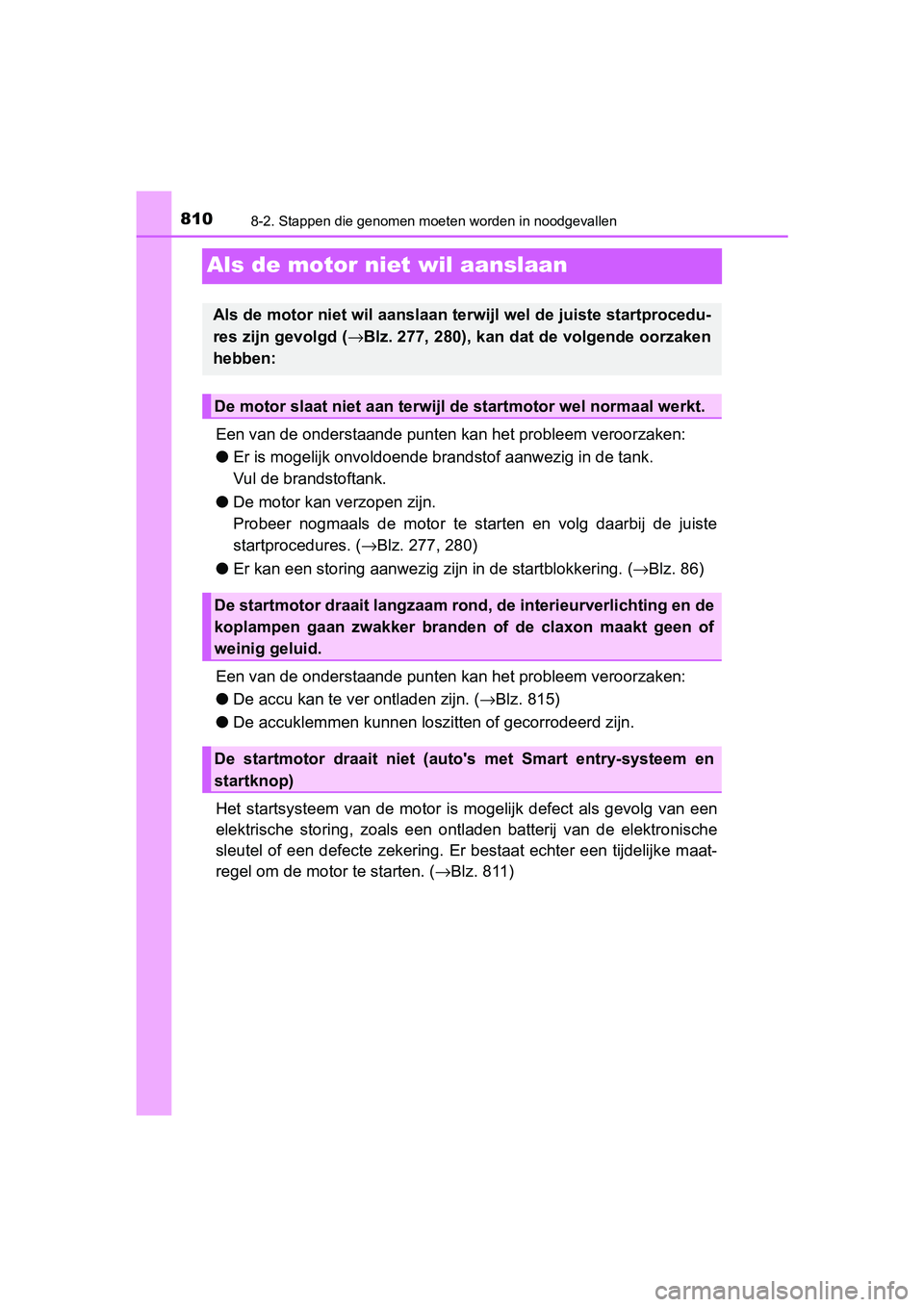

8108-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10571E
Als de motor niet wil aanslaan
Een van de onderstaande punten kan het probleem veroorzaken:
● Er is mogelijk onvoldoende bran dstof aanwezig in de tank.
Vul de brandstoftank.
● De motor kan ve rzopen zijn.
Probeer nogmaals de motor te starten en volg daarbij de juiste
startprocedures. ( →Blz. 277, 280)
● Er kan een storing aanwezig z ijn in de startblokkering. (→Blz. 86)
Een van de onderstaand e punten kan het probleem veroorzaken:
● De accu kan te ver ontladen zijn. ( →Blz. 815)
● De accuklemmen kunnen loszit ten of gecorrodeerd zijn.
Het startsysteem van de motor is mogelijk defect als gevolg van een
elektrische storing, zoals een ontladen batterij van de elektro nische
sleutel of een defecte zekering. Er bestaat echter een tijdelij ke maat-
regel om de motor te starten. ( →Blz. 811)
Als de motor niet wil aanslaan terwijl wel de juiste startproce du-
res zijn gevolgd (→ Blz. 277, 280), kan dat de volgende oorzaken
hebben:
De motor slaat niet aan terwijl de startmotor wel normaal werkt .
De startmotor draait langzaam rond, de interieurverlichting en de
koplampen gaan zwakker branden of de claxon maakt geen of
weinig geluid.
De startmotor draait niet (auto's met Smart entry-systeem en
startknop)
C-HR_OM_Europe_OM10571E.book Page 810 Monday, March 19, 2018 4:17 PM

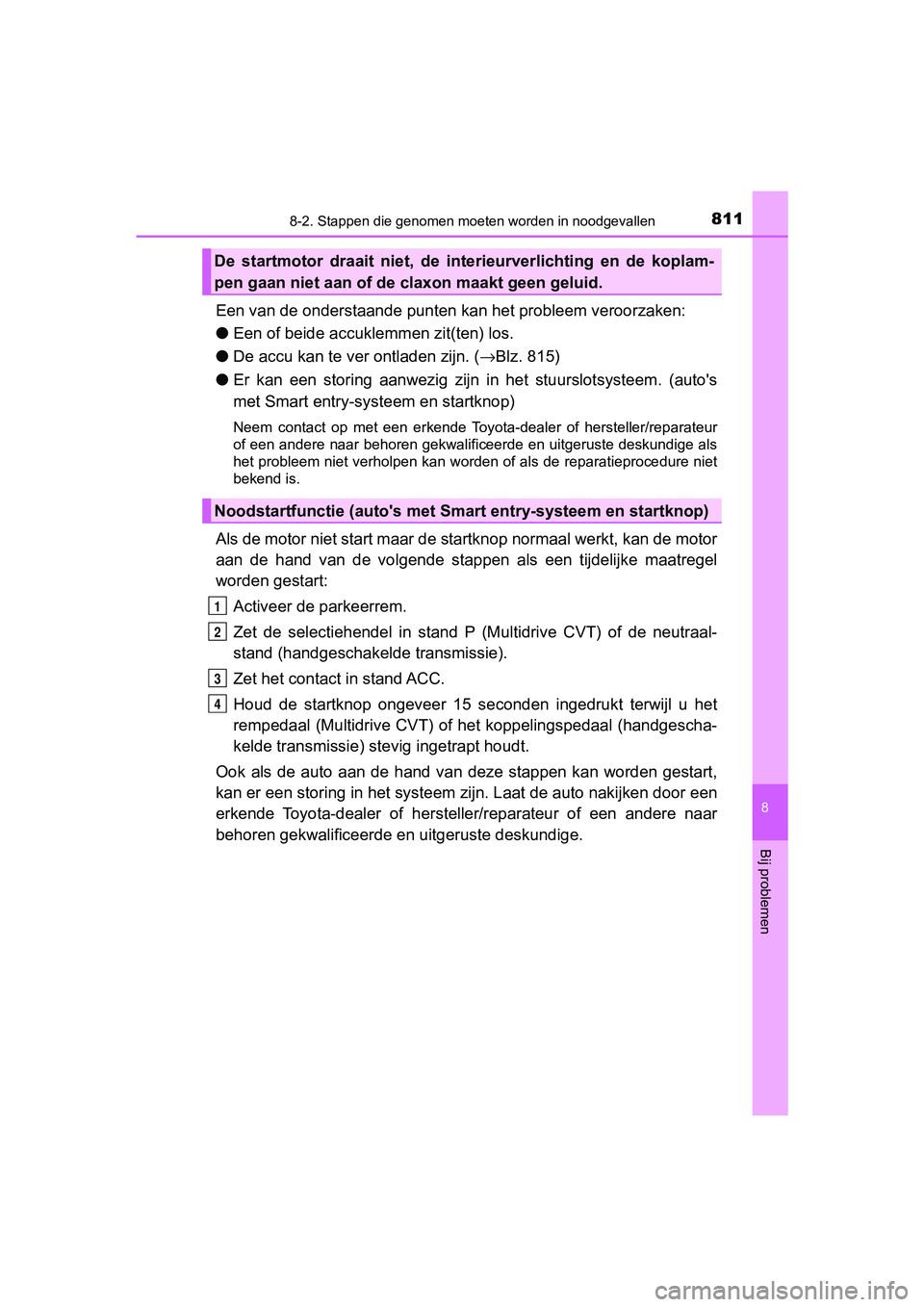

8118-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10571E
Een van de onderstaand e punten kan het probleem veroorzaken:
● Een of beide accuklemmen zit(ten) los.
● De accu kan te ver ontladen zijn. ( →Blz. 815)
● Er kan een storing aanwezig zijn in het stuurslotsysteem. (auto's
met Smart entry-syst eem en startknop)
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
het probleem niet verholpen kan worden of als de reparatieproce dure niet
bekend is.
Als de motor niet start maar de startknop normaal werkt, kan de motor
aan de hand van de vol gende stappen als een tijdelijke maatregel
worden gestart:
Activeer de parkeerrem.
Zet de selectiehendel in stand P (Multidrive CVT) of de neutraa l-
stand (handgeschakel de transmissie).
Zet het contact in stand ACC.
Houd de startknop ongeveer 15 seconden ingedrukt terwijl u het
rempedaal (Multidrive CVT) of het koppelingspedaal (handgescha-
kelde transmissie) stev ig ingetrapt houdt.
Ook als de auto aan de hand van deze stappen kan worden gestart ,
kan er een storing in het systeem zijn. Laat de auto nakijken d oor een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
De startmotor draait niet, de int erieurverlichting en de koplam-
pen gaan niet aan of de c laxon maakt geen geluid.
Noodstartfunctie (auto's met Smart entry-systeem en startknop)
1
2
3
4
C-HR_OM_Europe_OM10571E.book Page 811 Monday, March 19, 2018 4:17 PM

8128-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10571E

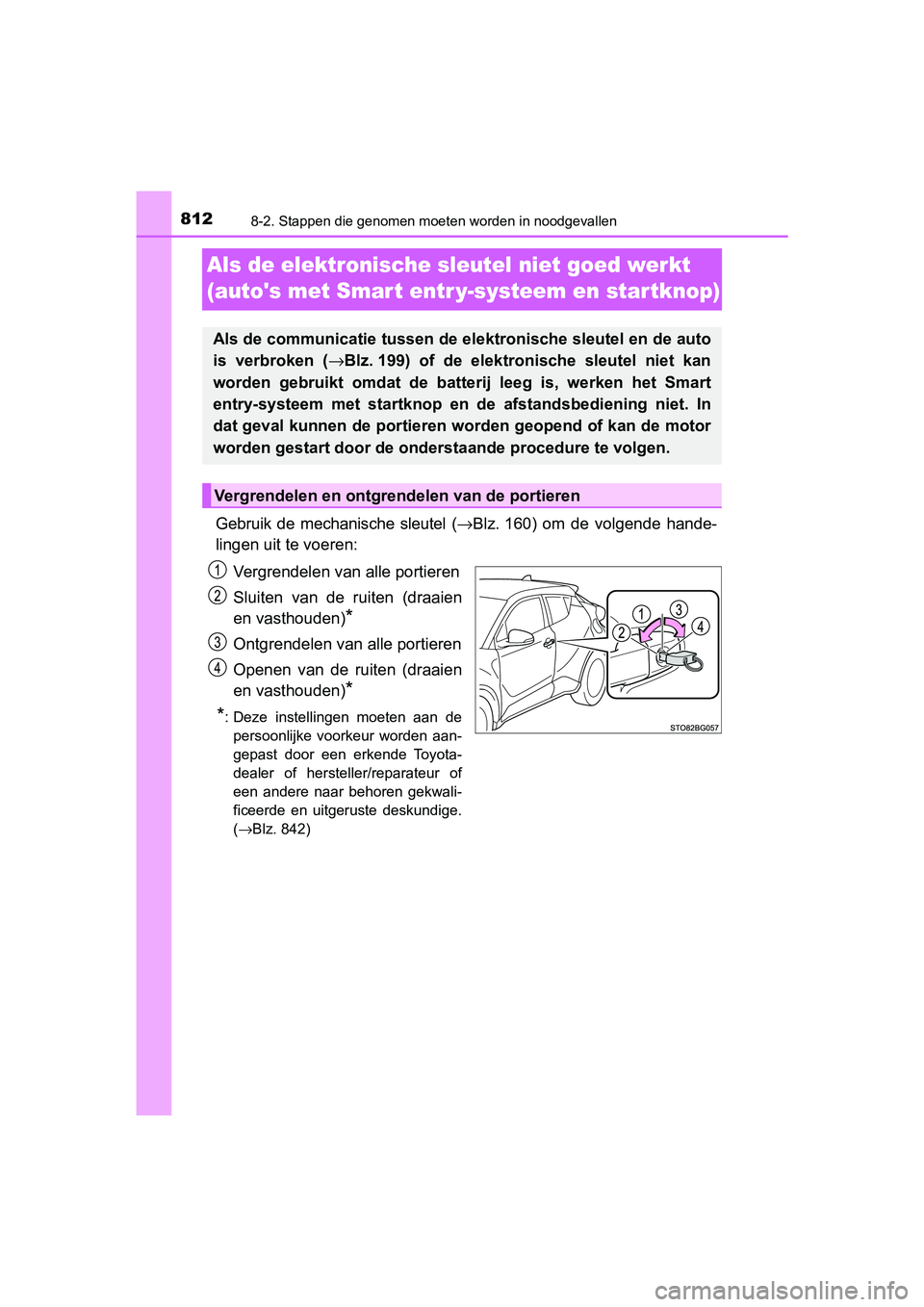

Als de elektronische sleutel niet goed werkt
(auto's met Smar t entr y-systeem en star tknop)
Gebruik de mechanische sleutel ( →Blz. 160) om de volgende hande-
lingen uit te voeren:
Vergrendelen van alle portieren
Sluiten van de ruiten (draaien
en vasthouden)
*
Ontgrendelen van alle portieren
Openen van de ruiten (draaien
en vasthouden)
*
*
: Deze instellingen moeten aan de persoonlijke voorkeur worden aan-
gepast door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
(→ Blz. 842)
Als de communicatie tussen de e lektronische sleutel en de auto
is verbroken ( →Blz. 199) of de elektronische sleutel niet kan
worden gebruikt omdat de batterij leeg is, werken het Smart
entry-systeem met startknop en d e afstandsbediening niet. In
dat geval kunnen de portieren w orden geopend of kan de motor
worden gestart door de onders taande procedure te volgen.
Vergrendelen en ontgrendelen van de portieren
C-HR_OM_Europe_OM10571E.book Page 812 Monday, March 19, 2018 4:17 PM

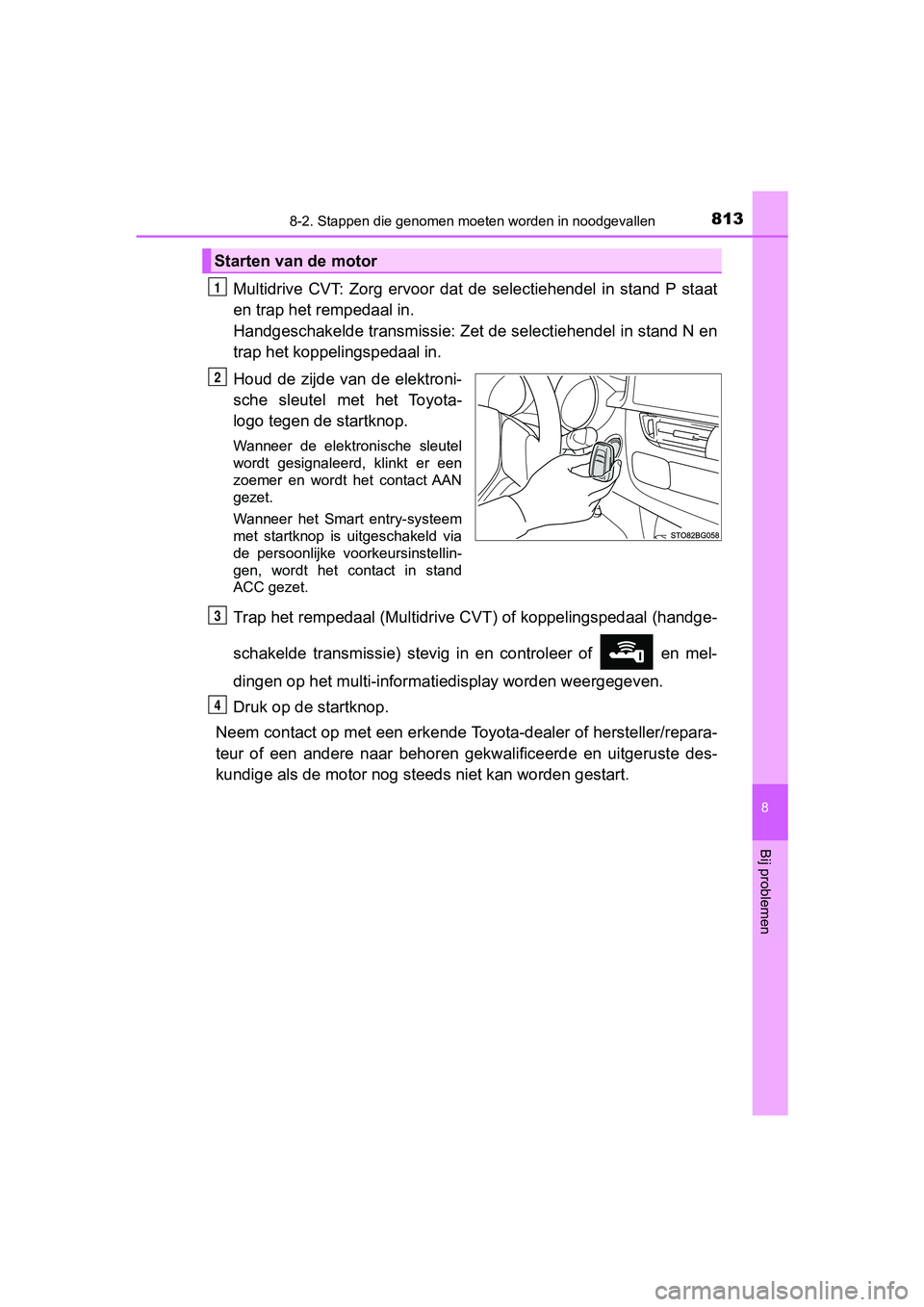

8138-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10571E
Multidrive CVT: Zorg ervoor dat de selectiehendel in stand P st aat
en trap het rempedaal in.
Handgeschakelde transmissie: Zet de selectiehendel in stand N e n
trap het koppelingspedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gesignaleerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het rempedaal (Multidrive CVT) of koppelingspedaal (handge -
schakelde transmissie) stevig in en controleer of en mel-
dingen op het multi-informati edisplay worden weergegeven.
Druk op de startknop.
Neem contact op met een erkende T oyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige als de moto r nog steeds niet kan worden gestart.
Starten van de motor
1
2
3
4
C-HR_OM_Europe_OM10571E.book Page 813 Monday, March 19, 2018 4:17 PM

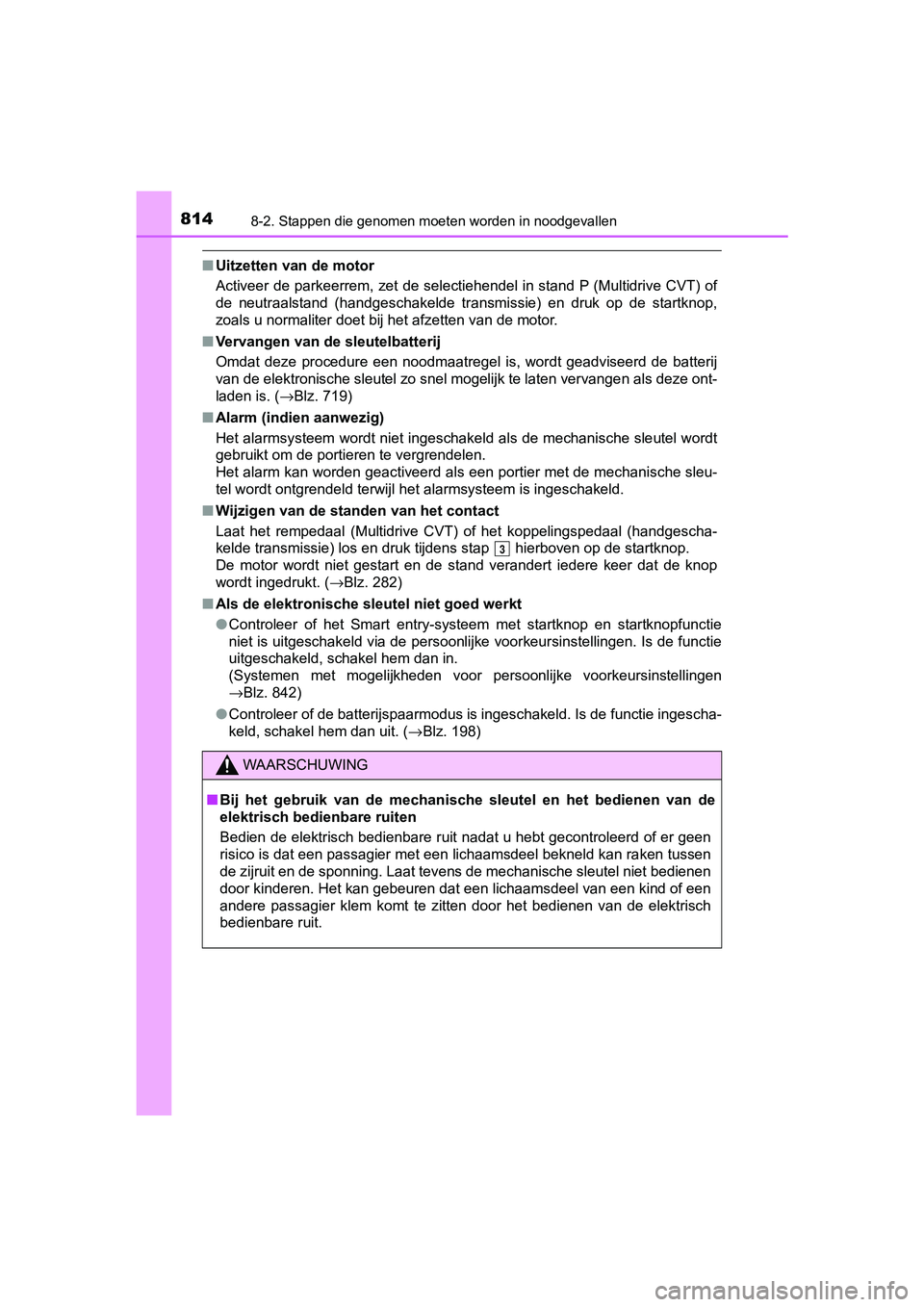

8148-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10571E
■Uitzetten van de motor
Activeer de parkeerrem, zet de selectiehendel in stand P (Multidrive CVT) of
de neutraalstand (handgeschakelde transmissie) en druk op de st artknop,
zoals u normaliter doet bij het afzetten van de motor.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervange n als deze ont-
laden is. ( →Blz. 719)
■ Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sle utel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechani sche sleu-
tel wordt ontgrendeld terwijl het alarmsysteem is ingeschakeld.
■ Wijzigen van de standen van het contact
Laat het rempedaal (Multidrive CVT) of het koppelingspedaal (handgescha-
kelde transmissie) los en druk tijdens stap hierboven op de st artknop.
De motor wordt niet gestart en de stand verandert iedere keer dat de knop
wordt ingedrukt. ( →Blz. 282)
■ Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop en startkno pfunctie
niet is uitgeschakeld via de persoonlijke voorkeursinstellingen. Is de functie
uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen
→Blz. 842)
● Controleer of de batterijspaarmodus is ingeschakeld. Is de functie ingescha-
keld, schakel hem dan uit. ( →Blz. 198)
WAARSCHUWING
■Bij het gebruik van de mechanische sleutel en het bedienen van de
elektrisch bedienbare ruiten
Bedien de elektrisch bedienbare ruit nadat u hebt gecontroleerd of er geen
risico is dat een passagier met een lichaamsdeel bekneld kan ra ken tussen
de zijruit en de sponning. Laat tevens de mechanische sleutel niet bedienen
door kinderen. Het kan gebeuren dat een lichaamsdeel van een kind of een
andere passagier klem komt te zitten door het bedienen van de e lektrisch
bedienbare ruit.
3
C-HR_OM_Europe_OM10571E.book Page 814 Monday, March 19, 2018 4:17 PM

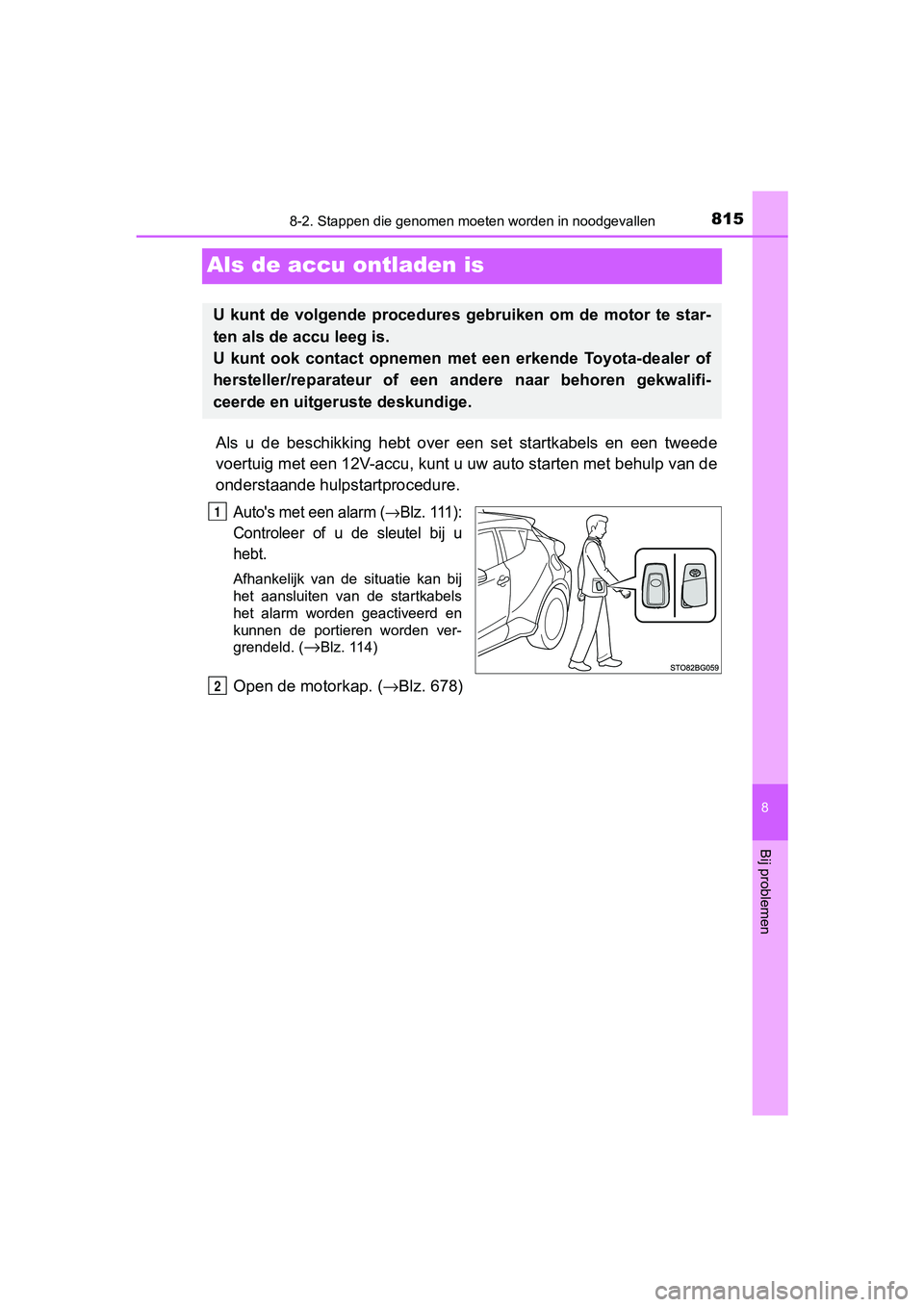

8158-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10571E
Als de accu ontladen is
Als u de beschikking hebt over een set startkabels en een tweed e
voertuig met een 12V-accu, kunt u uw auto starten met behulp va n de
onderstaande hulpstartprocedure.
Auto's met een alarm (→Blz. 111):
Controleer of u de sleutel bij u
hebt.
Afhankelijk van de situatie kan bij
het aansluiten van de startkabels
het alarm worden geactiveerd en
kunnen de portieren worden ver-
grendeld. (
→Blz. 114)
Open de motorkap. ( →Blz. 678)
U kunt de volgende procedures gebruiken om de motor te star-
ten als de accu leeg is.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een a ndere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
C-HR_OM_Europe_OM10571E.book Page 815 Monday, March 19, 2018 4:17 PM

8168-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10571E
Sluit de startkabels als volgt aan:
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positieve startkabel aan op de pos i-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de aut o
met de ontladen accu op een stev ig, stilstaand, niet gelakt meta-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoerental i ets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de accu van uw auto op te laden.
Auto's met Smart entry-systeem en startknop: Open en sluit een
van de portieren terwijl het contact UIT staat.3
4
5
C-HR_OM_Europe_OM10571E.book Page 816 Monday, March 19, 2018 4:17 PM

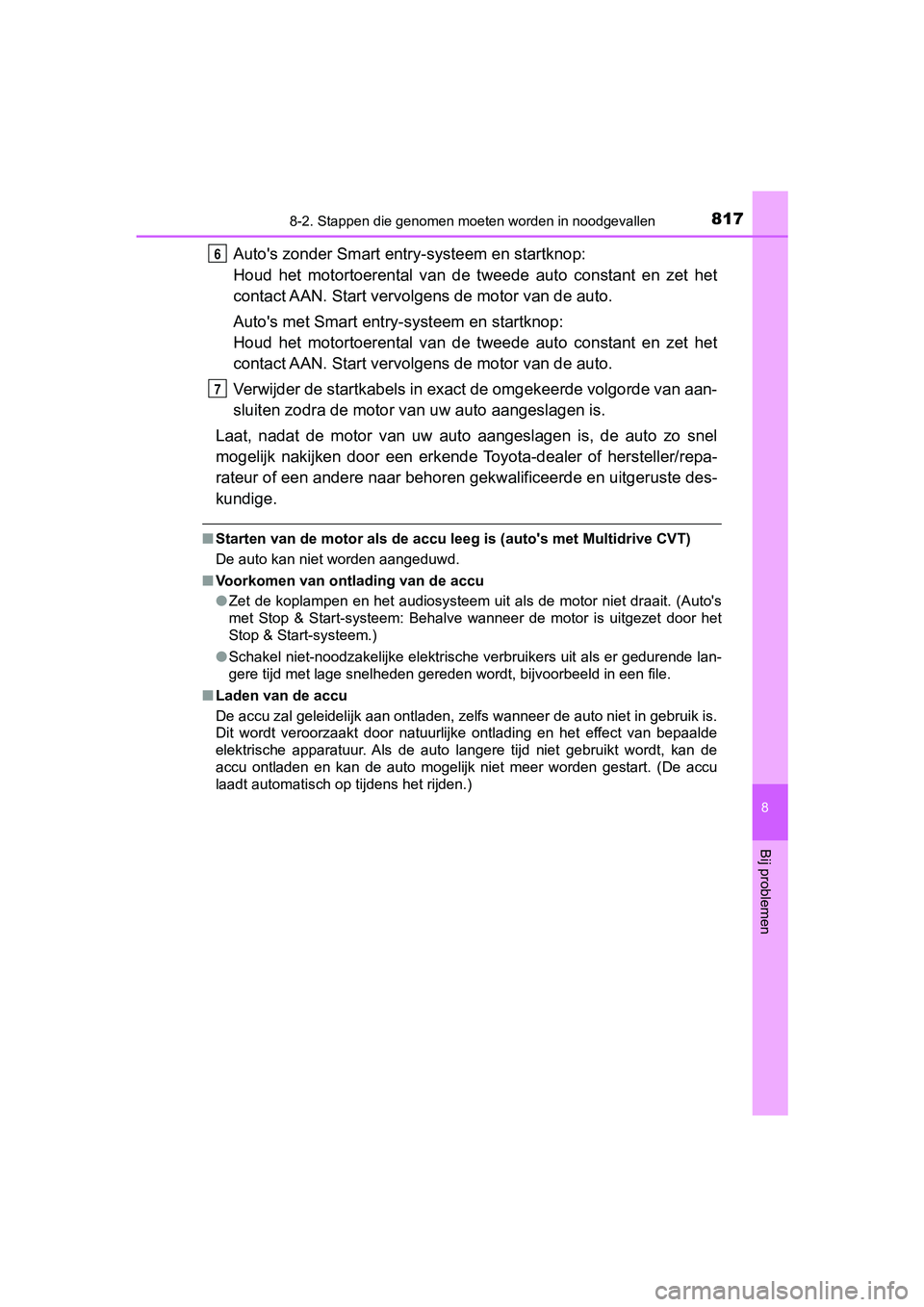

8178-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10571E
Auto's zonder Smart entry -systeem en startknop:
Houd het motortoerental van de tweede auto constant en zet het
contact AAN. Start vervolg ens de motor van de auto.
Auto's met Smart entry -systeem en startknop:
Houd het motortoerental van de tweede auto constant en zet het
contact AAN. Start vervolg ens de motor van de auto.
Verwijder de startkabels in exac t de omgekeerde volgorde van aa n-
sluiten zodra de motor va n uw auto aangeslagen is.
Laat, nadat de motor van uw aut o aangeslagen is, de auto zo sne l
mogelijk nakijken door een erkende Toyota-dealer of hersteller/ repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Starten van de motor als de accu leeg is (auto's met Multidrive CVT)
De auto kan niet worden aangeduwd.
■ Voorkomen van ontlading van de accu
●Zet de koplampen en het audiosysteem uit als de motor niet draa it. (Auto's
met Stop & Start-systeem: Behalve wanneer de motor is uitgezet door het
Stop & Start-systeem.)
● Schakel niet-noodzakelijke elektrische verbruikers uit als er g edurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Laden van de accu
De accu zal geleidelijk aan ontladen, zelfs wanneer de auto nie t in gebruik is.
Dit wordt veroorzaakt door natuurlijke ontlading en het effect van bepaalde
elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt, kan de
accu ontladen en kan de auto mogelijk niet meer worden gestart. (De accu
laadt automatisch op tijdens het rijden.)
6
7
C-HR_OM_Europe_OM10571E.book Page 817 Monday, March 19, 2018 4:17 PM

8188-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10571E■

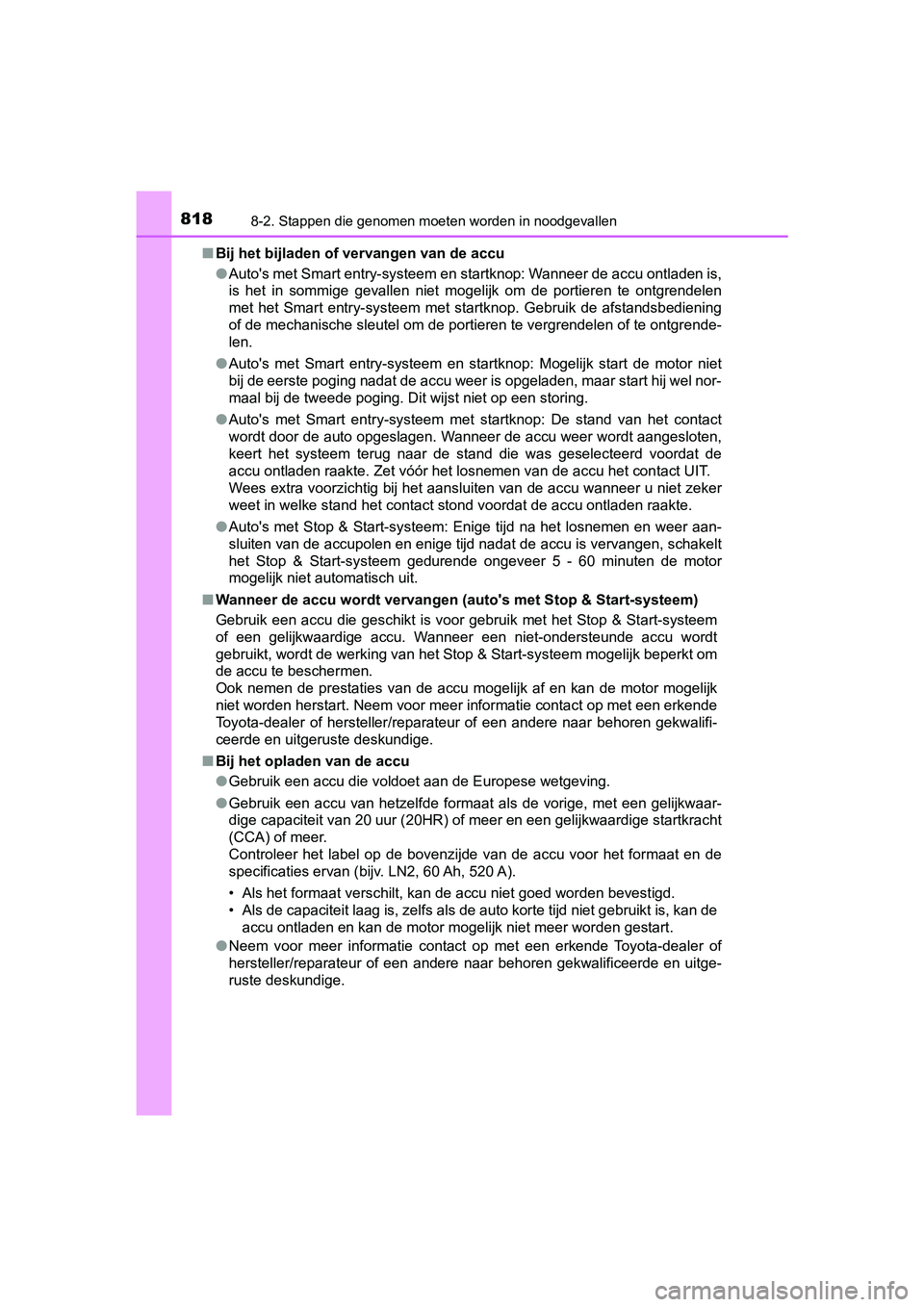

Bij het bijladen of vervangen van de accu
●Auto's met Smart entry-systeem en startknop: Wanneer de accu on tladen is,
is het in sommige gevallen niet mogelijk om de portieren te ont grendelen
met het Smart entry-systeem met startknop. Gebruik de afstandsb ediening
of de mechanische sleutel om de portieren te vergrendelen of te ontgrende-
len.
● Auto's met Smart entry-systeem en startknop: Mogelijk start de motor niet
bij de eerste poging nadat de accu weer is opgeladen, maar start hij wel nor-
maal bij de tweede poging. Dit wijst niet op een storing.
● Auto's met Smart entry-systeem met startknop: De stand van het contact
wordt door de auto opgeslagen. Wanneer de accu weer wordt aange sloten,
keert het systeem terug naar de stand die was geselecteerd voor dat de
accu ontladen raakte. Zet vóór het losnemen van de accu het con tact UIT.
Wees extra voorzichtig bij het aansluiten van de accu wanneer u niet zeker
weet in welke stand het contact stond voordat de accu ontladen raakte.
● Auto's met Stop & Start-systeem: Enige tijd na het losnemen en weer aan-
sluiten van de accupolen en enige tijd nadat de accu is vervang en, schakelt
het Stop & Start-systeem gedurende ongeveer 5 - 60 minuten de m otor
mogelijk niet automatisch uit.
■ Wanneer de accu wordt vervangen (auto's met Stop & Start-systeem)
Gebruik een accu die geschikt is voor gebruik met het Stop & St art-systeem
of een gelijkwaardige accu. Wanneer een niet-ondersteunde accu wordt
gebruikt, wordt de werking van het Stop & Start-systeem mogelij k beperkt om
de accu te beschermen.
Ook nemen de prestaties van de accu mogelijk af en kan de motor mogelijk
niet worden herstart. Neem voor meer informatie contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Bij het opladen van de accu
●Gebruik een accu die voldoet aan de Europese wetgeving.
● Gebruik een accu van hetzelfde formaat als de vorige, met een g elijkwaar-
dige capaciteit van 20 uur (20HR) of meer en een gelijkwaardige startkracht
(CCA) of meer.
Controleer het label op de bovenzijde van de accu voor het form aat en de
specificaties ervan (bijv. LN2, 60 Ah, 520 A).
• Als het formaat verschilt, kan de accu niet goed worden bevest igd.
• Als de capaciteit laag is, zelfs als de auto korte tijd niet g ebruikt is, kan de
accu ontladen en kan de motor mogelijk niet meer worden gestart .
● Neem voor meer informatie contact op met een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
C-HR_OM_Europe_OM10571E.book Page 818 Monday, March 19, 2018 4:17 PM

8198-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10571E

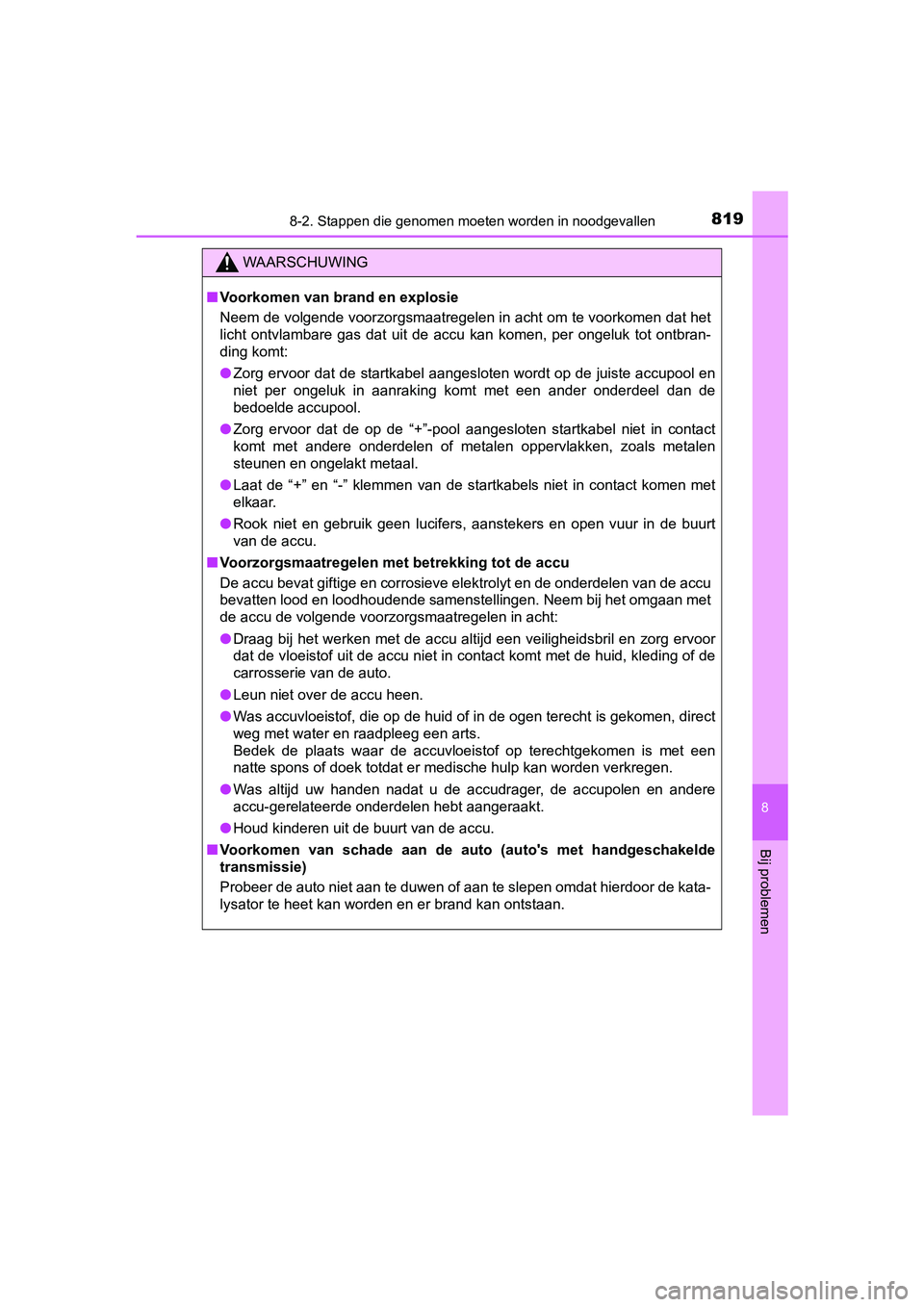

WAARSCHUWING
■Voorkomen van brand en explosie
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen d at het
licht ontvlambare gas dat uit de accu kan komen, per ongeluk to t ontbran-
ding komt:
● Zorg ervoor dat de startkabel aangesloten wordt op de juiste ac cupool en
niet per ongeluk in aanraking komt met een ander onderdeel dan de
bedoelde accupool.
● Zorg ervoor dat de op de “+”-pool aangesloten startkabel niet i n contact
komt met andere onderdelen of metalen oppervlakken, zoals metal en
steunen en ongelakt metaal.
● Laat de “+” en “-” klemmen van de startkabels niet in contact k omen met
elkaar.
● Rook niet en gebruik geen lucifers, aanstekers en open vuur in de buurt
van de accu.
■ Voorzorgsmaatregelen met betrekking tot de accu
De accu bevat giftige en corrosieve elektrolyt en de onderdelen van de accu
bevatten lood en loodhoudende samenstellingen. Neem bij het omg aan met
de accu de volgende voorzorgsmaatregelen in acht:
● Draag bij het werken met de accu altijd een veiligheidsbril en zorg ervoor
dat de vloeistof uit de accu niet in contact komt met de huid, kleding of de
carrosserie van de auto.
● Leun niet over de accu heen.
● Was accuvloeistof, die op de huid of in de ogen terecht is geko men, direct
weg met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof op terechtgekomen is met een
natte spons of doek totdat er medische hulp kan worden verkrege n.
● Was altijd uw handen nadat u de accudrager, de accupolen en and ere
accu-gerelateerde onderdelen hebt aangeraakt.
● Houd kinderen uit de buurt van de accu.
■ Voorkomen van schade aan de au to (auto's met handgeschakelde
transmissie)
Probeer de auto niet aan te duwen of aan te slepen omdat hierdo or de kata-
lysator te heet kan worden en er brand kan ontstaan.
C-HR_OM_Europe_OM10571E.book Page 819 Monday, March 19, 2018 4:17 PM
