TOYOTA C-HR 2018 Návod na použití (in Czech)

2414-1. Před jízdou
4
Jízda
C-HR_HV_OM_Europe_OM10576CZ

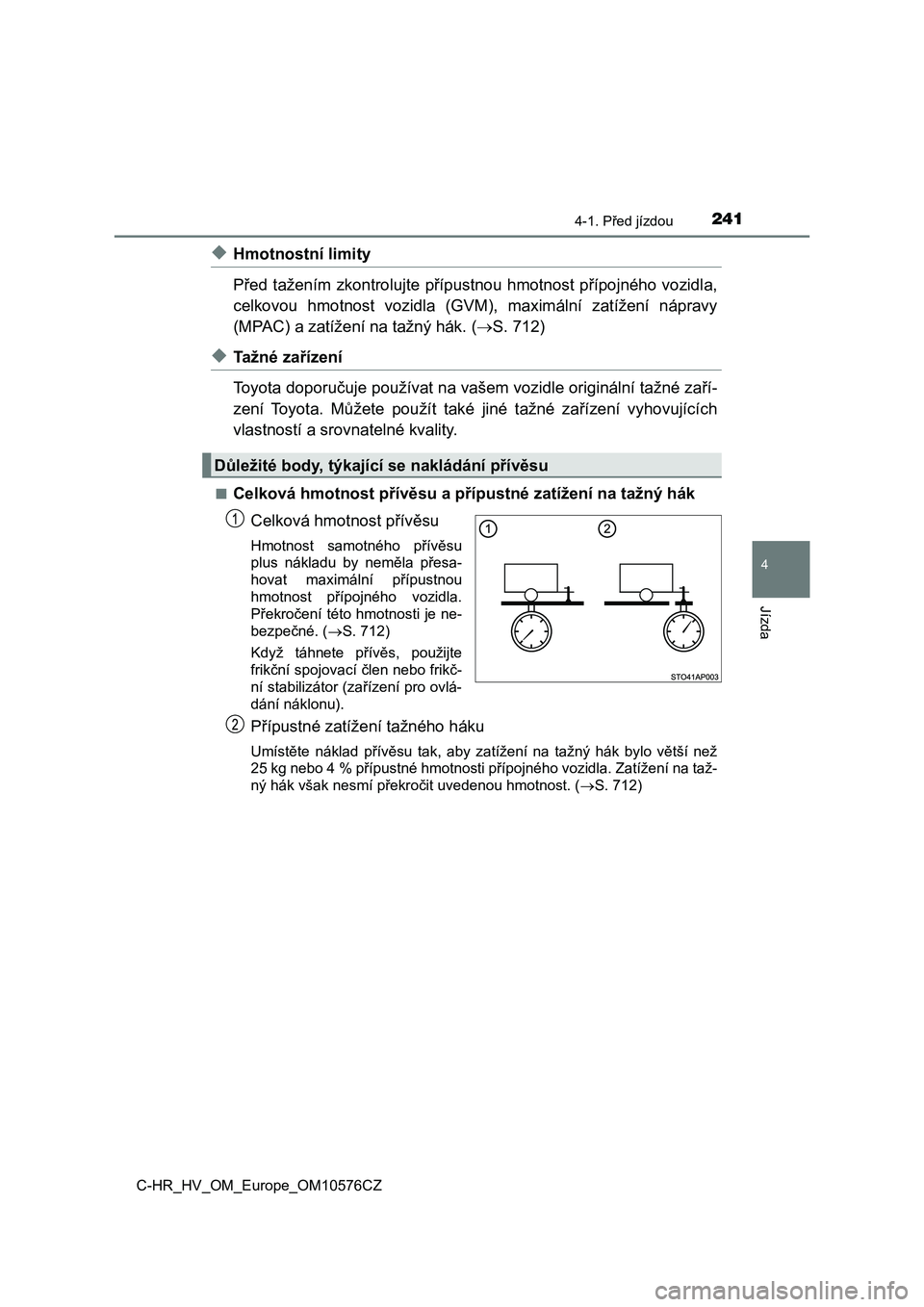

◆Hmotnostní limity
Před tažením zkontrolujte přípustnou hmotnost přípojného vozidla,
celkovou hmotnost vozidla (GVM), maximální zatížení nápravy
(MPAC) a zatížení na tažný hák. (S. 712)
◆Tažné zařízení
Toyota doporučuje používat na vašem vozidle originální tažné zaří-
zení Toyota. Můžete použít také jiné tažné zařízení vyhovujících
vlastností a srovnatelné kvality.
■Celková hmotnost přívěsu a přípustné zatížení na tažný hák
Celková hmotnost přívěsu
Hmotnost samotného přívěsu
plus nákladu by neměla přesa-
hovat maximální přípustnou
hmotnost přípojného vozidla.
Překročení této hmotnosti je ne-
bezpečné. (S. 712)
Když táhnete přívěs, použijte
frikční spojovací člen nebo frikč-
ní stabilizátor (zařízení pro ovlá-
dání náklonu).
Přípustné zatížení tažného háku
Umístěte náklad přívěsu tak, aby zatížení na tažný hák bylo větší než
25 kg nebo 4 % přípustné hmotnosti přípojného vozidla. Zatížení na taž-
ný hák však nesmí překročit uvedenou hmotnost. (S. 712)
Důležité body, týkající se nakládání přívěsu

2424-1. Před jízdou
C-HR_HV_OM_Europe_OM10576CZ■

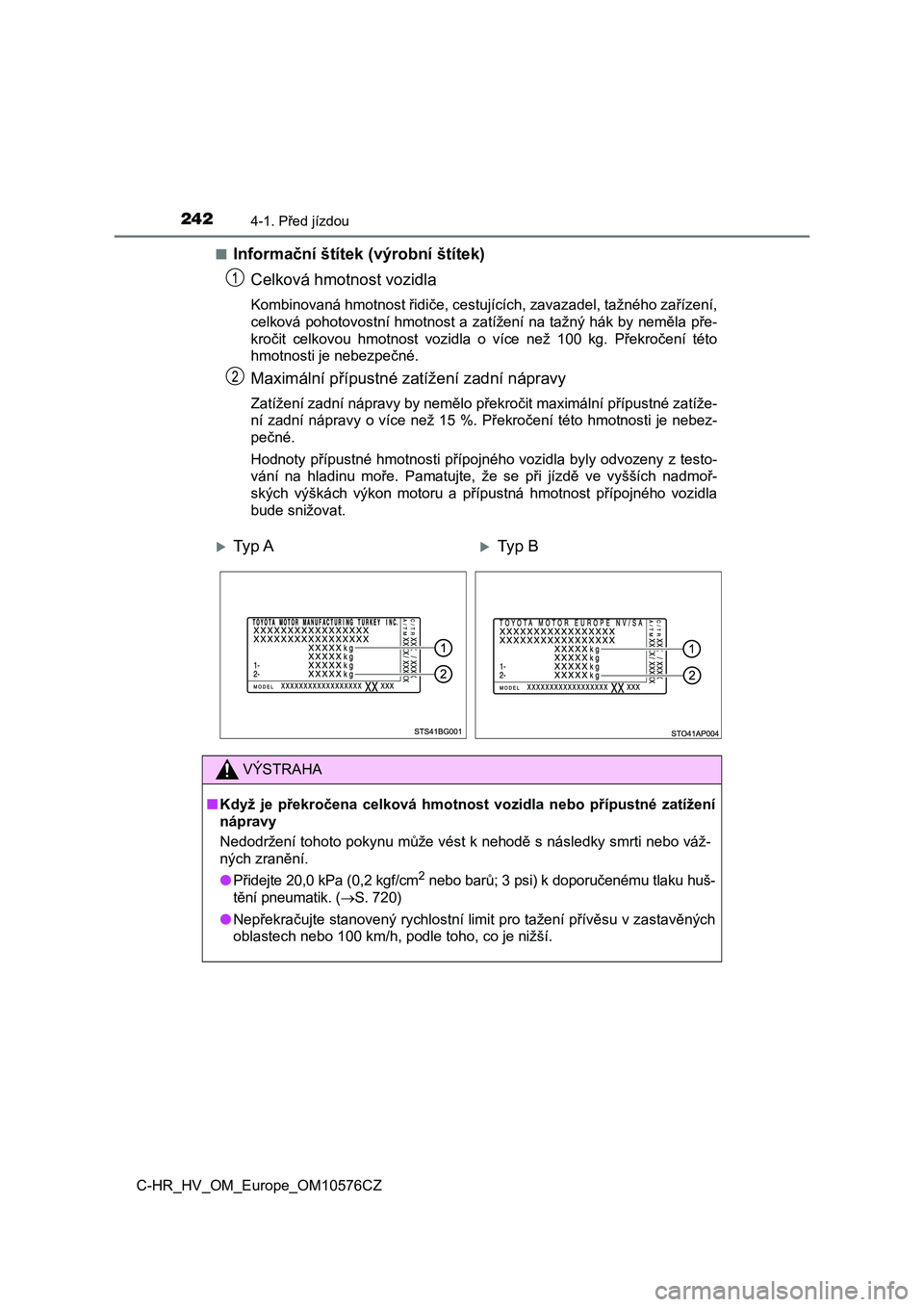

Informační štítek (výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestujících, zavazadel, tažného zařízení,
celková pohotovostní hmotnost a zatížení na tažný hák by neměla pře-
kročit celkovou hmotnost vozidla o více než 100 kg. Překročení této
hmotnosti je nebezpečné.
Maximální přípustné zatížení zadní nápravy
Zatížení zadní nápravy by nemělo překročit maximální přípustné zatíže-
ní zadní nápravy o více než 15 %. Překročení této hmotnosti je nebez-
pečné.
Hodnoty přípustné hmotnosti přípojného vozidla byly odvozeny z testo-
vání na hladinu moře. Pamatujte, že se při jízdě ve vyšších nadmoř-
ských výškách výkon motoru a přípustná hmotnost přípojného vozidla
bude snižovat.
Ty p ATy p B
VÝSTRAHA
■Když je překročena celková hmotnost vozidla nebo přípustné zatížení
nápravy
Nedodržení tohoto pokynu může vést k nehodě s následky smrti nebo váž-
ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm
2 nebo barů; 3 psi) k doporučenému tlaku huš-
tění pneumatik. (S. 720)
●Nepřekračujte stanovený rychlostní limit pro tažení přívěsu v zastavěných
oblastech nebo 100 km/h, podle toho, co je nižší.

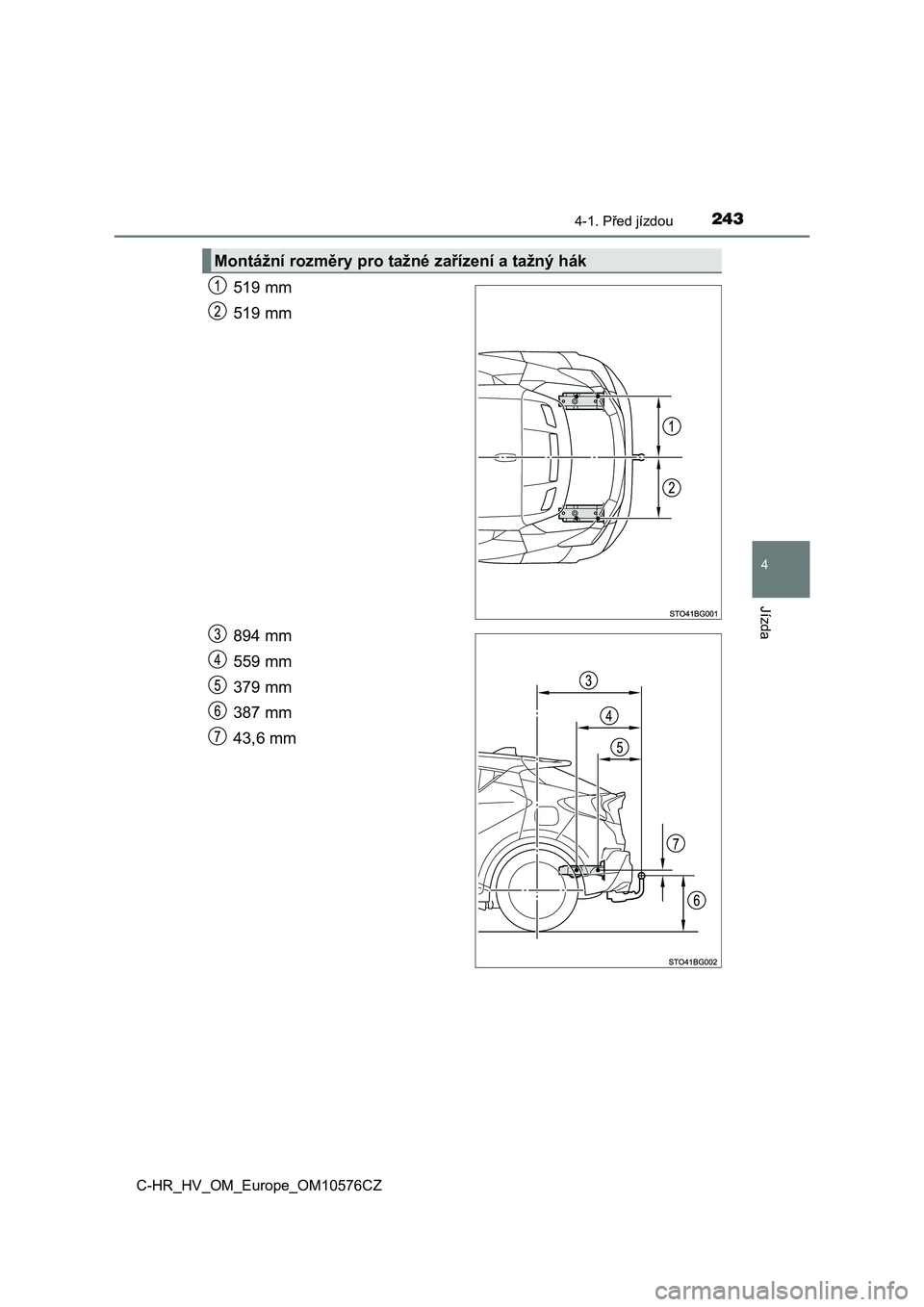

2434-1. Před jízdou
4
Jízda
C-HR_HV_OM_Europe_OM10576CZ
519 mm
519 mm
894 mm
559 mm
379 mm
387 mm
43,6 mm
Montážní rozměry pro tažné zařízení a tažný hák

2444-1. Před jízdou
C-HR_HV_OM_Europe_OM10576CZ

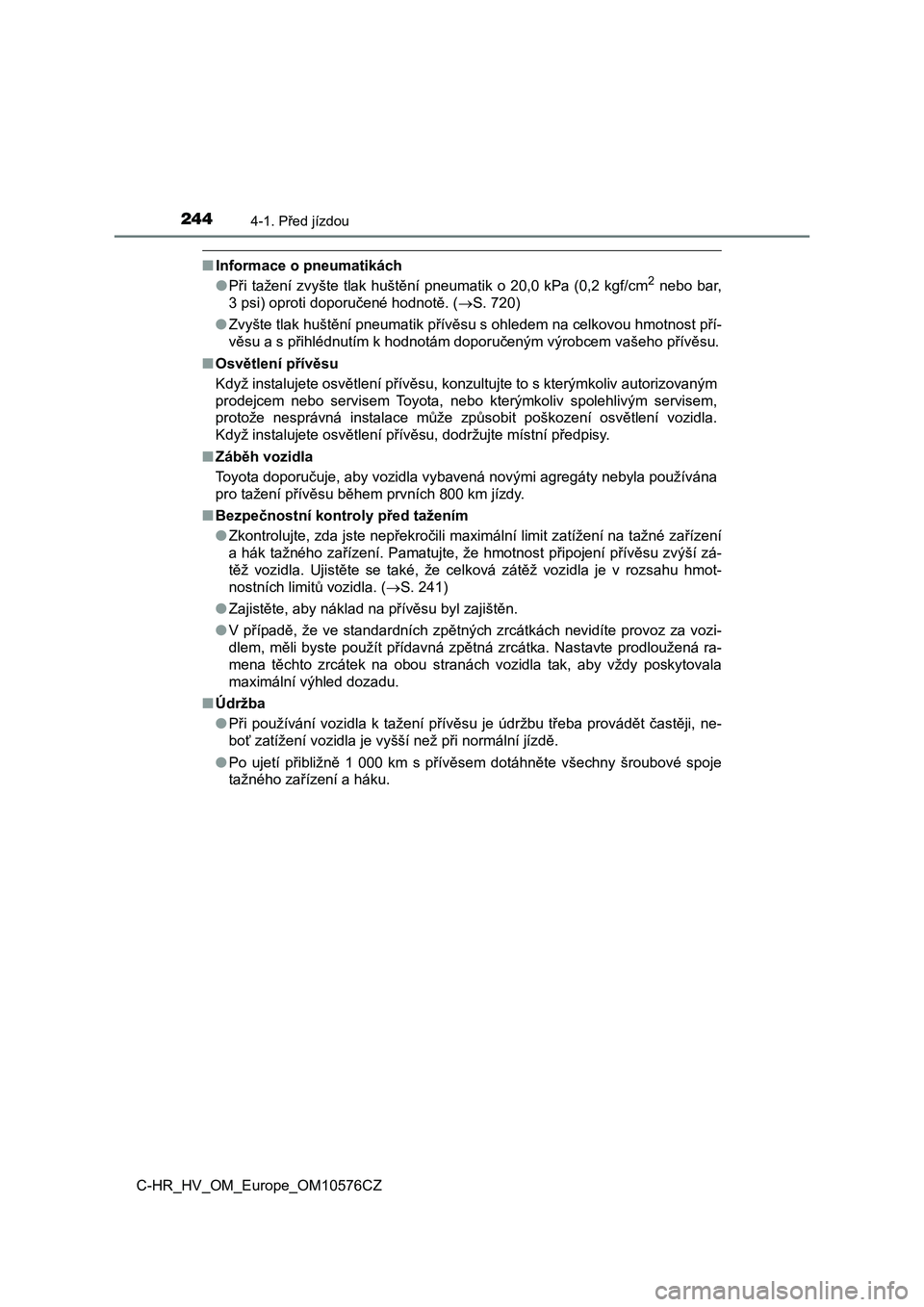

■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneumatik o 20,0 kPa (0,2 kgf/cm2 nebo bar,
3 psi) oproti doporučené hodnotě. (S. 720)
●Zvyšte tlak huštění pneumatik přívěsu s ohledem na celkovou hmotnost pří-
<0059010c00560058000300440003005600030053011c004c004b004f00700047005100580057007400500003004e0003004b0052004700510052005700690050000300470052005300520055005800fe0048005100ea00500003005900ea00550052004500
460048005000030059004400e30048004b005200030053011c[ívěsu.
■Osvětlení přívěsu
Když instalujete osvětlení přívěsu, konzultujte to s kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem,
protože nesprávná instalace může způsobit poškození osvětlení vozidla.
Když instalujete osvětlení přívěsu, dodržujte místní předpisy.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybavená novými agregáty nebyla používána
pro tažení přívěsu během prvních 800 km jízdy.
■Bezpečnostní kontroly před tažením
●Zkontrolujte, zda jste nepřekročili maximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připojení přívěsu zvýší zá-
těž vozidla. Ujistěte se také, že celková zátěž vozidla je v rozsahu hmot-
nostních limitů vozidla. (S. 241)
●Zajistěte, aby náklad na přívěsu byl zajištěn.
●V případě, že ve standardních zpětných zrcátkách nevidíte provoz za vozi-
dlem, měli byste použít přídavná zpětná zrcátka. Nastavte prodloužená ra-
mena těchto zrcátek na obou stranách vozidla tak, aby vždy poskytovala
maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při normální jízdě.
●Po ujetí přibližně 1 000 km s přívěsem dotáhněte všechny šroubové spoje
tažného zařízení a háku.

2454-1. Před jízdou
4
Jízda
C-HR_HV_OM_Europe_OM10576CZ

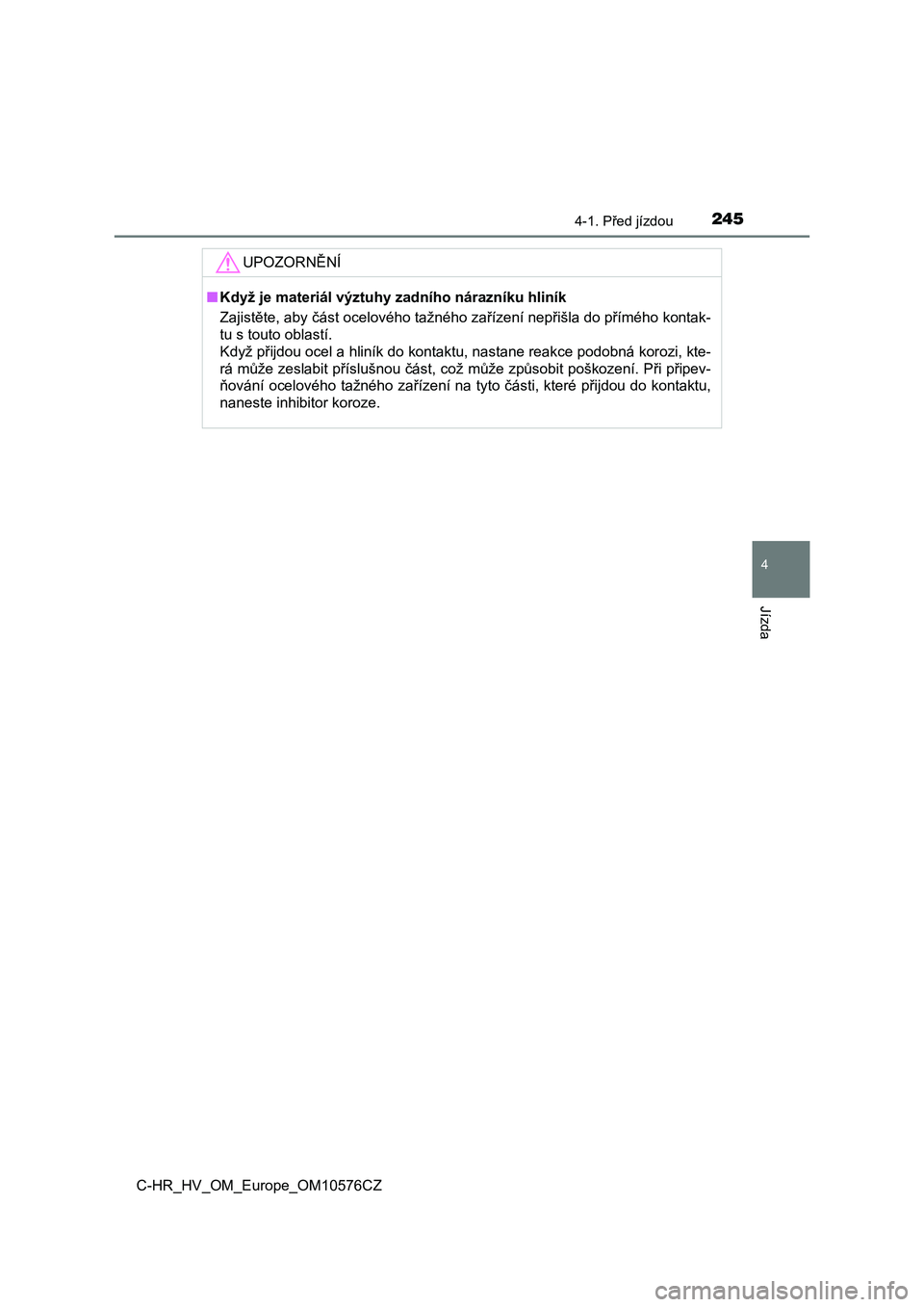

UPOZORNĚNÍ
■Když je materiál výztuhy zadního nárazníku hliník
Zajistěte, aby část ocelového tažného zařízení nepřišla do přímého kontak-
tu s touto oblastí.
Když přijdou ocel a hliník do kontaktu, nastane reakce podobná korozi, kte-
rá může zeslabit příslušnou část, což může způsobit poškození. Při připev-
ňování ocelového tažného zařízení na tyto části, které přijdou do kontaktu,
naneste inhibitor koroze.

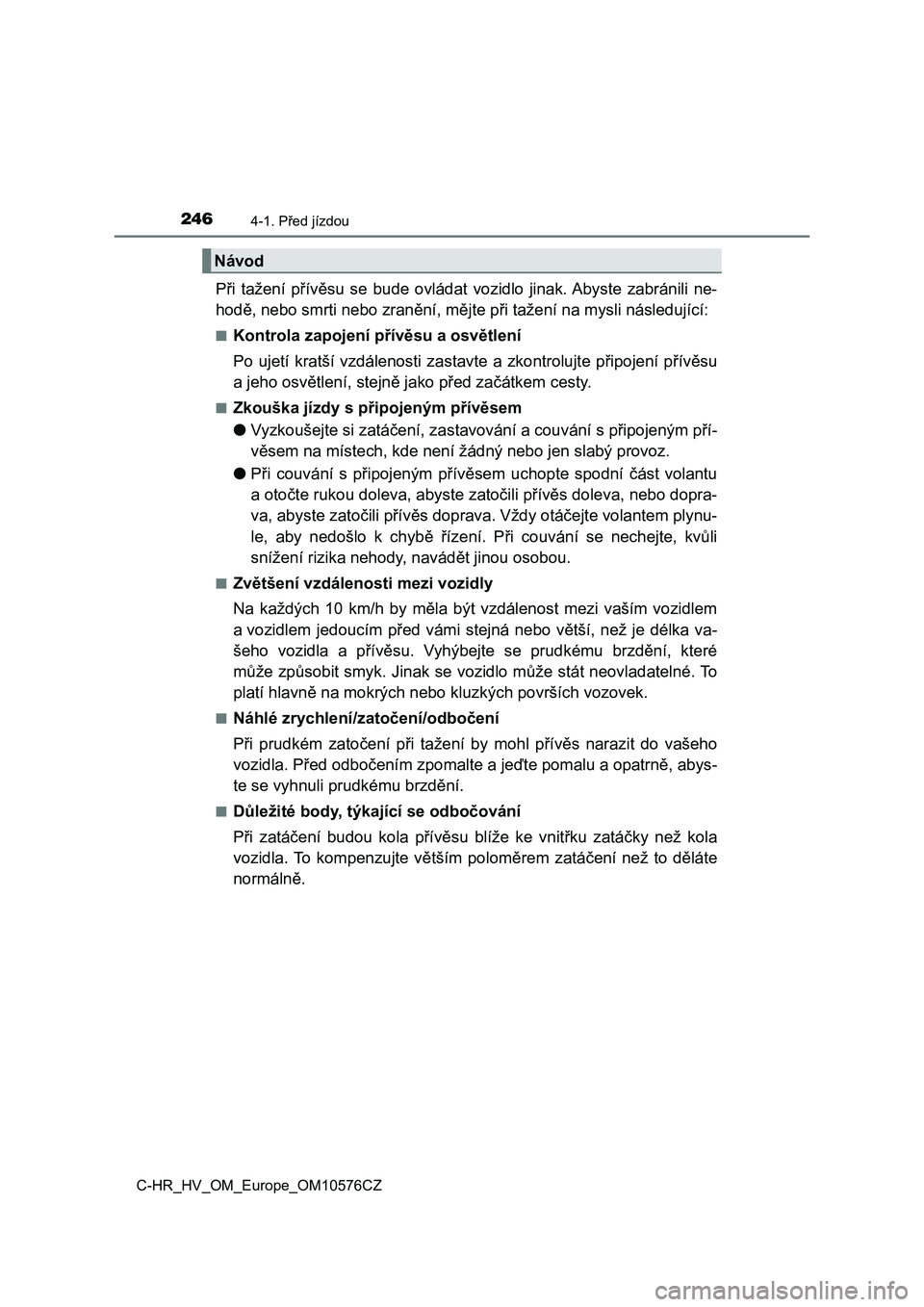

2464-1. Před jízdou
C-HR_HV_OM_Europe_OM10576CZ
Při tažení přívěsu se bude ovládat vozidlo jinak. Abyste zabránili ne-
hodě, nebo smrti nebo zranění, mějte při tažení na mysli následující:
■Kontrola zapojení přívěsu a osvětlení
Po ujetí kratší vzdálenosti zastavte a zkontrolujte připojení přívěsu
a jeho osvětlení, stejně jako před začátkem cesty.
■Zkouška jízdy s připojeným přívěsem
●Vyzkoušejte si zatáčení, zastavování a couvání s připojeným pří-
věsem na místech, kde není žádný nebo jen slabý provoz.
●Při couvání s připojeným přívěsem uchopte spodní část volantu
a otočte rukou doleva, abyste zatočili přívěs doleva, nebo dopra-
va, abyste zatočili přívěs doprava. Vždy otáčejte volantem plynu-
le, aby nedošlo k chybě řízení. Při couvání se nechejte, kvůli
snížení rizika nehody, navádět jinou osobou.
■Zvětšení vzdálenosti mezi vozidly
Na každých 10 km/h by měla být vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi stejná nebo větší, než je délka va-
šeho vozidla a přívěsu. Vyhýbejte se prudkému brzdění, které
může způsobit smyk. Jinak se vozidlo může stát neovladatelné. To
platí hlavně na mokrých nebo kluzkých površích vozovek.
■Náhlé zrychlení/zatočení/odbočení
Při prudkém zatočení při tažení by mohl přívěs narazit do vašeho
vozidla. Před odbočením zpomalte a jeďte pomalu a opatrně, abys-
te se vyhnuli prudkému brzdění.
■Důležité body, týkající se odbočování
Při zatáčení budou kola přívěsu blíže ke vnitřku zatáčky než kola
vozidla. To kompenzujte větším poloměrem zatáčení než to děláte
normálně.
Návod

2474-1. Před jízdou
4
Jízda
C-HR_HV_OM_Europe_OM10576CZ■

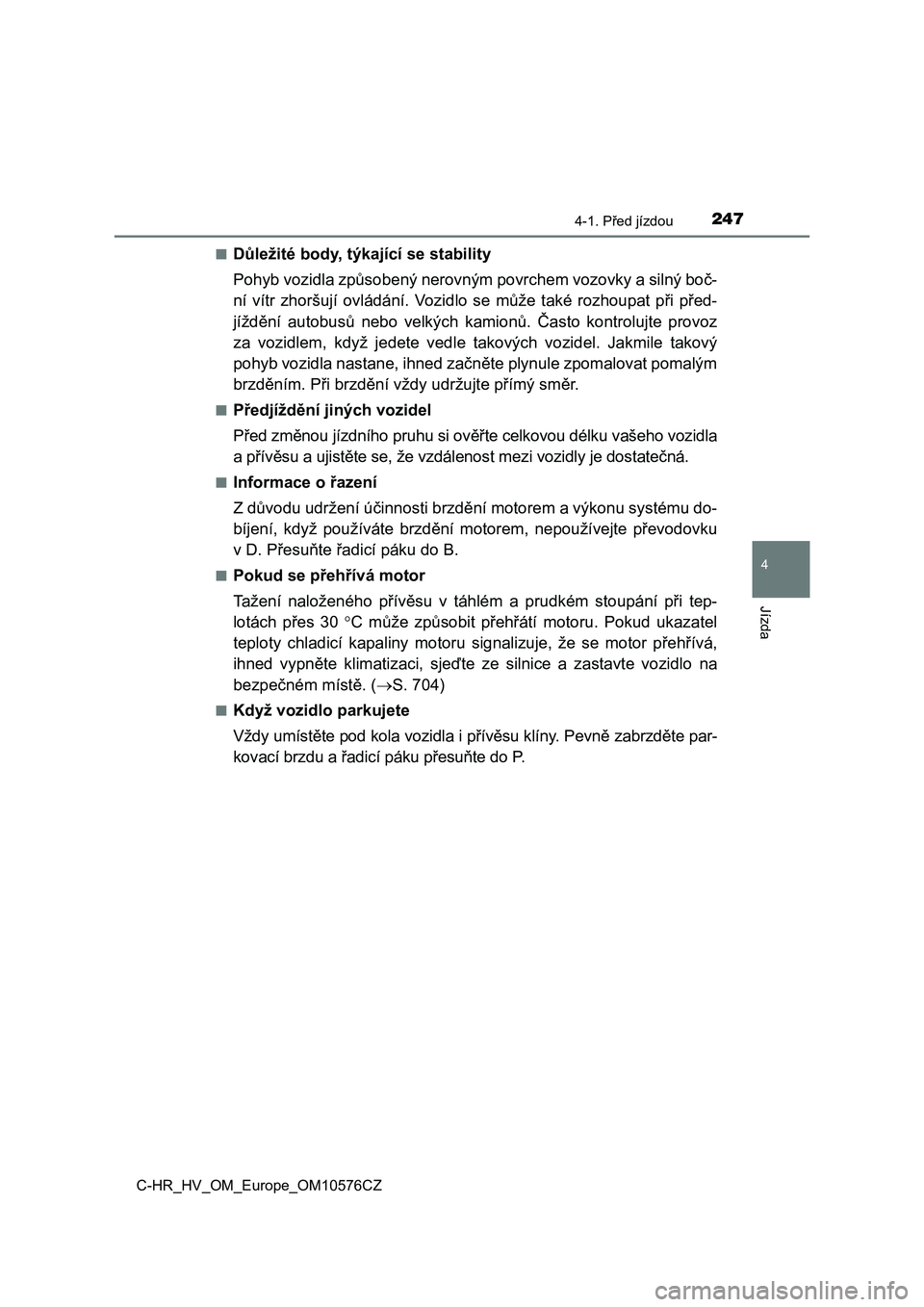

Důležité body, týkající se stability
Pohyb vozidla způsobený nerovným povrchem vozovky a silný boč-
ní vítr zhoršují ovládání. Vozidlo se může také rozhoupat při před-
jíždění autobusů nebo velkých kamionů. Často kontrolujte provoz
za vozidlem, když jedete vedle takových vozidel. Jakmile takový
pohyb vozidla nastane, ihned začněte plynule zpomalovat pomalým
brzděním. Při brzdění vždy udržujte přímý směr.
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si ověřte celkovou délku vašeho vozidla
a přívěsu a ujistěte se, že vzdálenost mezi vozidly je dostatečná.
■Informace o řazení
Z důvodu udržení účinnosti brzdění motorem a výkonu systému do-
bíjení, když používáte brzdění motorem, nepoužívejte převodovku
v D. Přesuňte řadicí páku do B.
■Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém a prudkém stoupání při tep-
lotách přes 30 C může způsobit přehřátí motoru. Pokud ukazatel
teploty chladicí kapaliny motoru signalizuje, že se motor přehřívá,
ihned vypněte klimatizaci, sjeďte ze silnice a zastavte vozidlo na
bezpečném místě. (S. 704)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i přívěsu klíny. Pevně zabrzděte par-
kovací brzdu a řadicí páku přesuňte do P.

2484-1. Před jízdou
C-HR_HV_OM_Europe_OM10576CZ

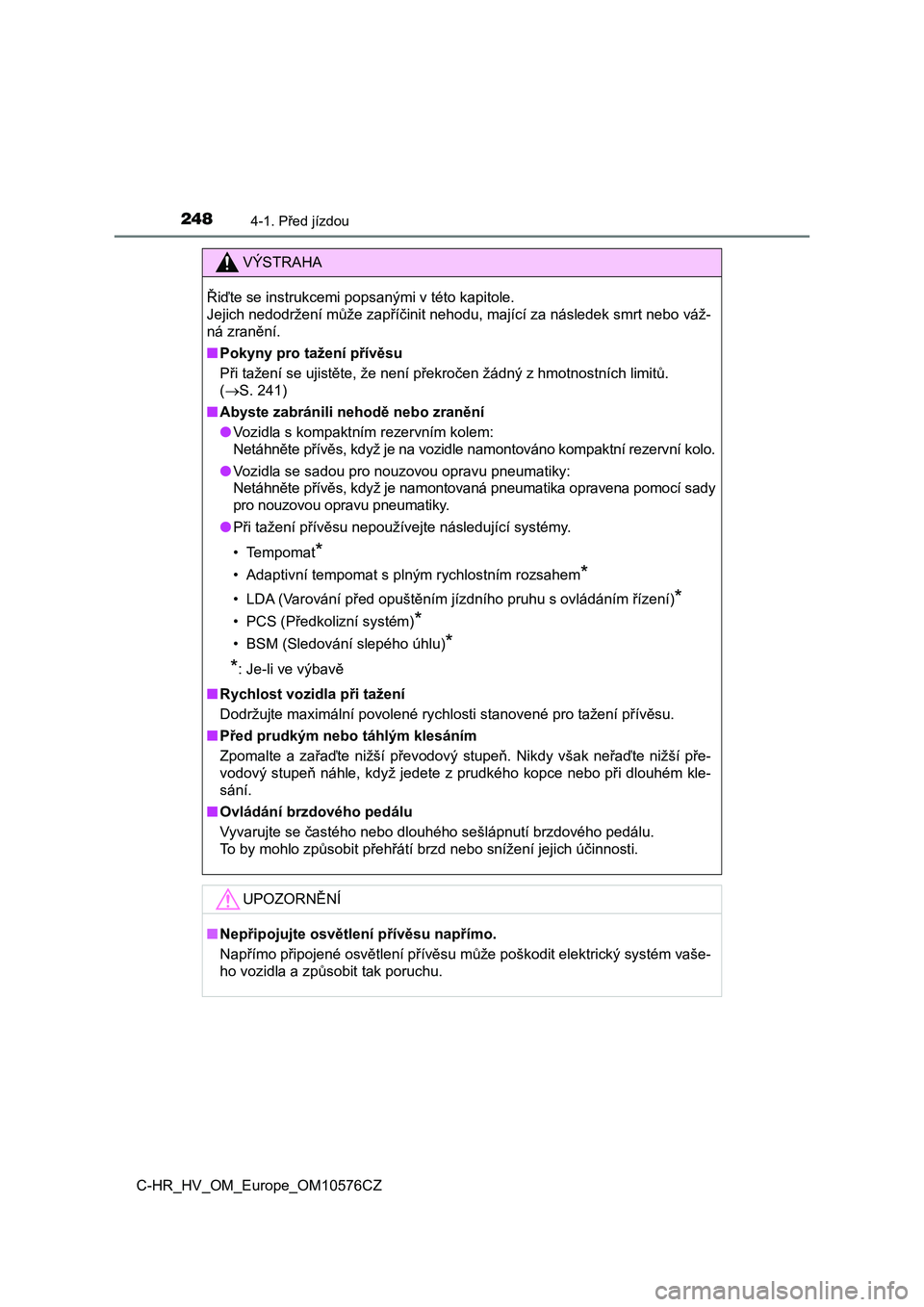

VÝSTRAHA
Řiďte se instrukcemi popsanými v této kapitole.
Jejich nedodržení může zapříčinit nehodu, mající za následek smrt nebo váž-
ná zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překročen žádný z hmotnostních limitů.
(S. 241)
■Abyste zabránili nehodě nebo zranění
●Vozidla s kompaktním rezervním kolem:
Netáhněte přívěs, když je na vozidle namontováno kompaktní rezervní kolo.
●Vozidla se sadou pro nouzovou opravu pneumatiky:
Netáhněte přívěs, když je namontovaná pneumatika opravena pomocí sady
pro nouzovou opravu pneumatiky.
●Při tažení přívěsu nepoužívejte následující systémy.
• Tempomat
*
• Adaptivní tempomat s plným rychlostním rozsahem*
• LDA (Varování před opuštěním jízdního pruhu s ovládáním řízení)*
• PCS (Předkolizní systém)*
• BSM (Sledování slepého úhlu)*
*
: Je-li ve výbavě
■Rychlost vozidla při tažení
<002700520047005500e50058004d00570048000300500044005b004c00500069004f0051007400030053005200590052004f00480051007000030055005c0046004b004f005200560057004c00030056005700440051005200590048005100700003005300
55005200030057004400e500480051007400030053011c0074[věsu.
■Před prudkým nebo táhlým klesáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete z prudkého kopce nebo při dlouhém kle-
sání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnosti.
UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu napřímo.
Napřímo připojené osvětlení přívěsu může poškodit elektrický systém vaše-
ho vozidla a způsobit tak poruchu.

249
4
4-2. Postupy pro jízdu
Jízda
C-HR_HV_OM_Europe_OM10576CZ

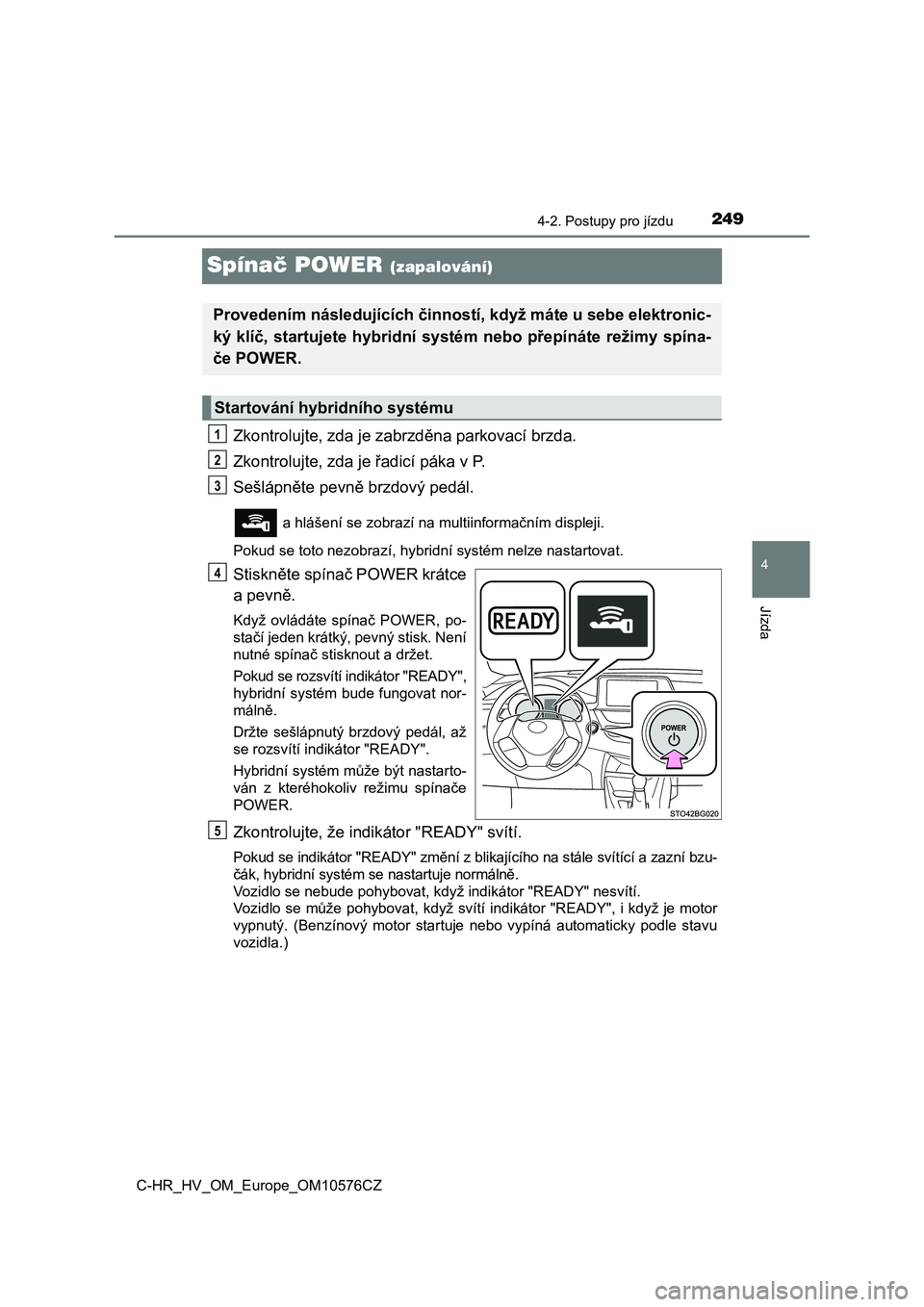

Spínač POWER (zapalování)
Zkontrolujte, zda je zabrzděna parkovací brzda.
Zkontrolujte, zda je řadicí páka v P.
Sešlápněte pevně brzdový pedál.
a hlášení se zobrazí na multiinformačním displeji.
Pokud se toto nezobrazí, hybridní systém nelze nastartovat.
Stiskněte spínač POWER krátce
a pevně.
Když ovládáte spínač POWER, po-
stačí jeden krátký, pevný stisk. Není
nutné spínač stisknout a držet.
Pokud se rozsvítí indikátor "READY",
hybridní systém bude fungovat nor-
málně.
Držte sešlápnutý brzdový pedál, až
se rozsvítí indikátor "READY".
Hybridní systém může být nastarto-
ván z kteréhokoliv režimu spínače
POWER.
Zkontrolujte, že indikátor "READY" svítí.
Pokud se indikátor "READY" změní z blikajícího na stále svítící a zazní bzu-
čák, hybridní systém se nastartuje normálně.
Vozidlo se nebude pohybovat, když indikátor "READY" nesvítí.
Vozidlo se může pohybovat, když svítí indikátor "READY", i když je motor
vypnutý. (Benzínový motor startuje nebo vypíná automaticky podle stavu
vozidla.)
Provedením následujících činností, když máte u sebe elektronic-
ký klíč, startujete hybridní systém nebo přepínáte režimy spína-
če POWER.
Startování hybridního systému
1
2
3
4
5

2504-2. Postupy pro jízdu
C-HR_HV_OM_Europe_OM10576CZ

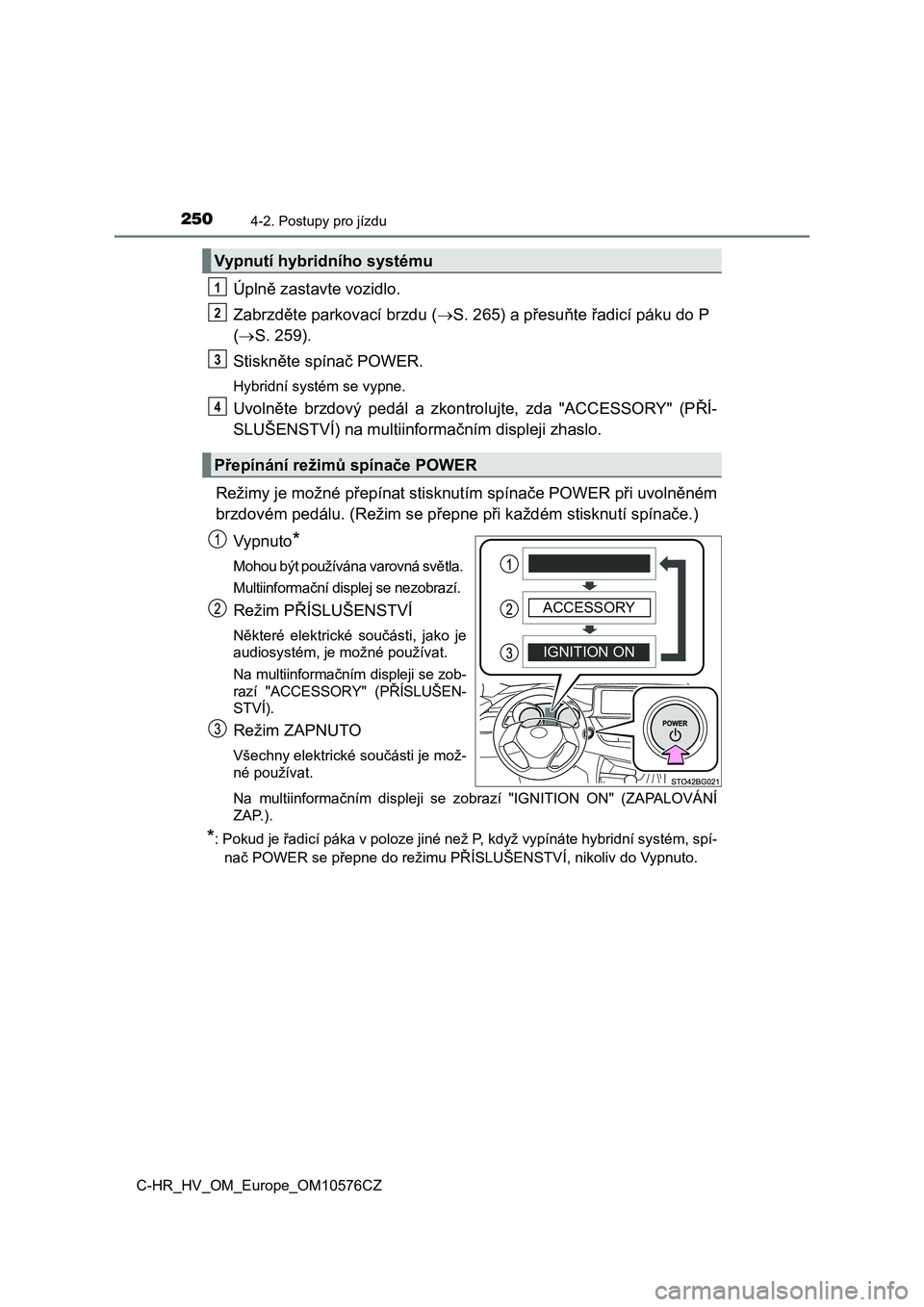

Úplně zastavte vozidlo.
Zabrzděte parkovací brzdu (S. 265) a přesuňte řadicí páku do P
(S. 259).
Stiskněte spínač POWER.
Hybridní systém se vypne.
Uvolněte brzdový pedál a zkontrolujte, zda "ACCESSORY" (PŘÍ-
SLUŠENSTVÍ) na multiinformačním displeji zhaslo.
Režimy je možné přepínat stisknutím spínače POWER při uvolněném
brzdovém pedálu. (Režim se přepne při každém stisknutí spínače.)
Vypnuto
*
Mohou být používána varovná světla.
Multiinformační displej se nezobrazí.
Režim PŘÍSLUŠENSTVÍ
Některé elektrické součásti, jako je
audiosystém, je možné používat.
Na multiinformačním displeji se zob-
razí "ACCESSORY" (PŘÍSLUŠEN-
STVÍ).
Režim ZAPNUTO
Všechny elektrické součásti je mož-
né používat.
Na multiinformačním displeji se zobrazí "IGNITION ON" (ZAPALOVÁNÍ
ZAP.).
*: Pokud je řadicí páka v poloze jiné než P, když vypínáte hybridní systém, spí-
nač POWER se přepne do režimu PŘÍSLUŠENSTVÍ, nikoliv do Vypnuto.
Vypnutí hybridního systému
Přepínání režimů spínače POWER
1
2
3
4
IGNITION ON ACCESSORY
