TOYOTA C-HR 2018 Návod na použití (in Czech)

6818-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10576CZ
8
Když nastanou potíže
Vozidla s plnohodnotným rezervním kolem
Klíč na matice kol
Tažné oko
ZvedákRezervní kolo
Klika zvedáku

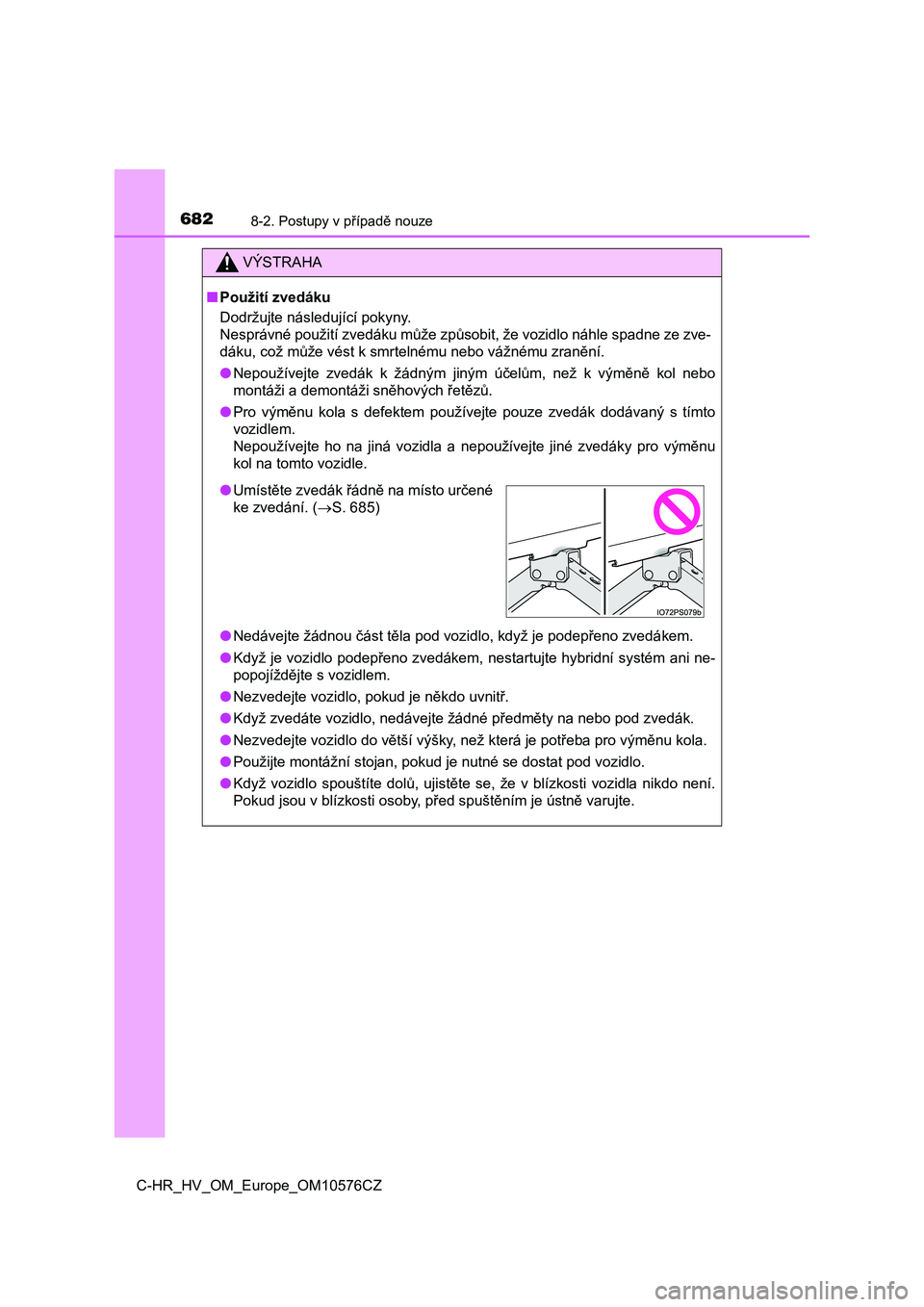

6828-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10576CZ
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte hybridní systém ani ne-
popojíždějte s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●<002e0047005c00e50003005d005900480047006900570048000300590052005d004c0047004f0052000f0003005100480047006900590048004d00570048000300e5006900470051007000030053011c004800470050010c0057005c000300510044000300
5100480045005200030053005200470003005d005900480047[ák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.
●Umístěte zvedák řádně na místo určené
ke zvedání. (S. 685)

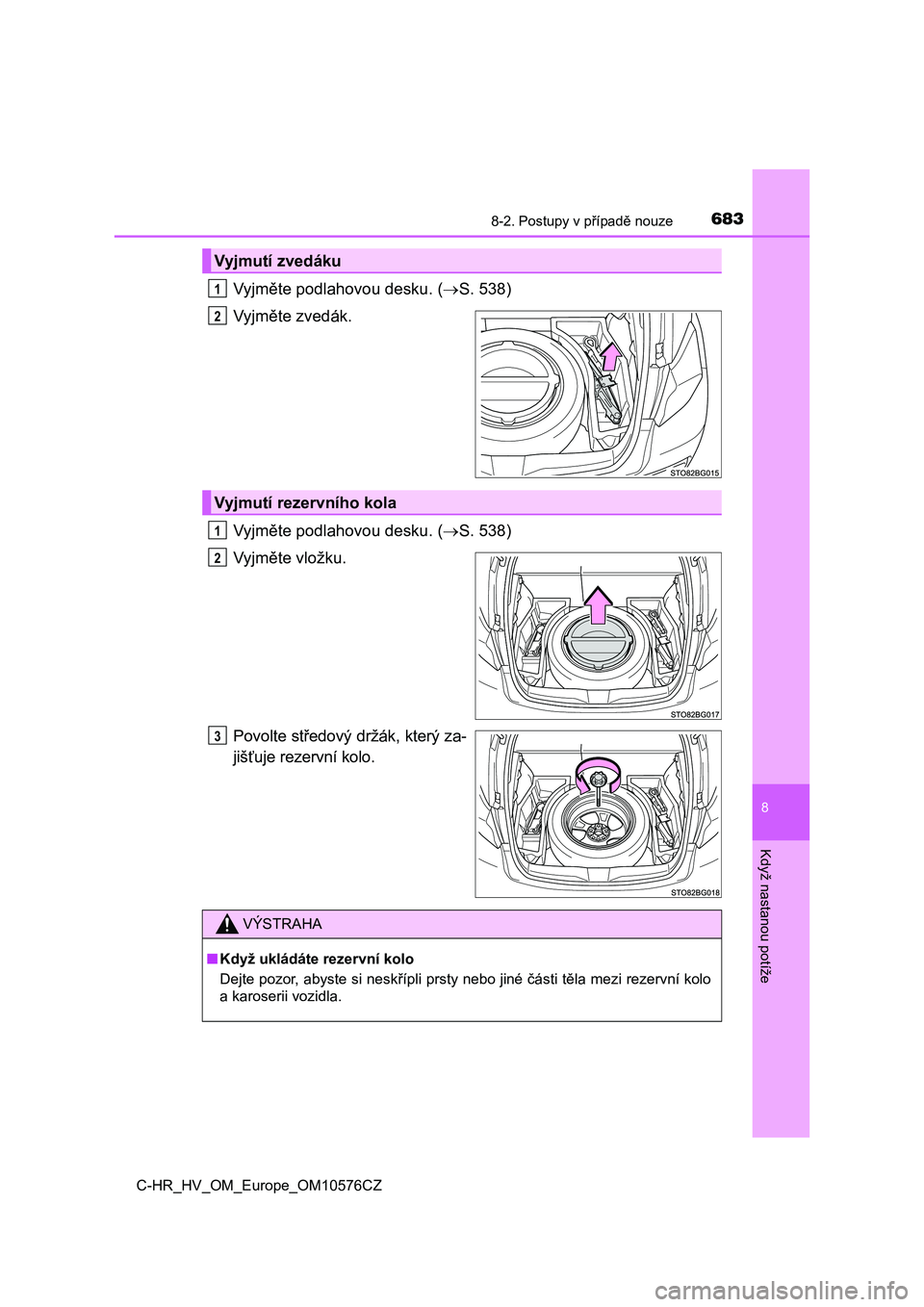

6838-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10576CZ
8
Když nastanou potíže
Vyjměte podlahovou desku. (S. 538)
Vyjměte zvedák.
Vyjměte podlahovou desku. (S. 538)
Vyjměte vložku.
Povolte středový držák, který za-
jišťuje rezervní kolo.
Vyjmutí zvedáku
1
2
Vyjmutí rezervního kola
1
2
3
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.

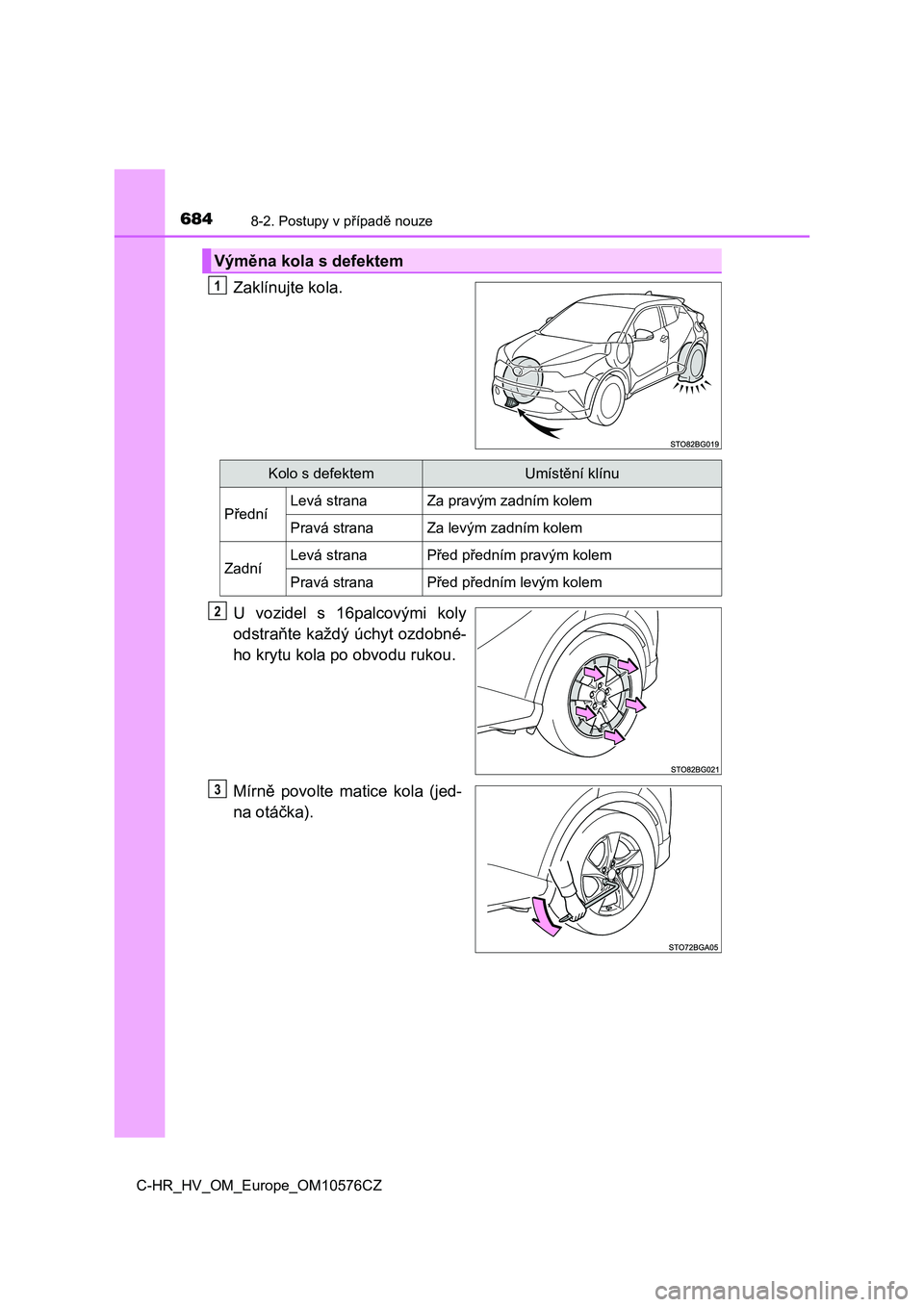

6848-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10576CZ
Zaklínujte kola.
U vozidel s 16palcovými koly
odstraňte každý úchyt ozdobné-
ho krytu kola po obvodu rukou.
Mírně povolte matice kola (jed-
na otáčka).
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

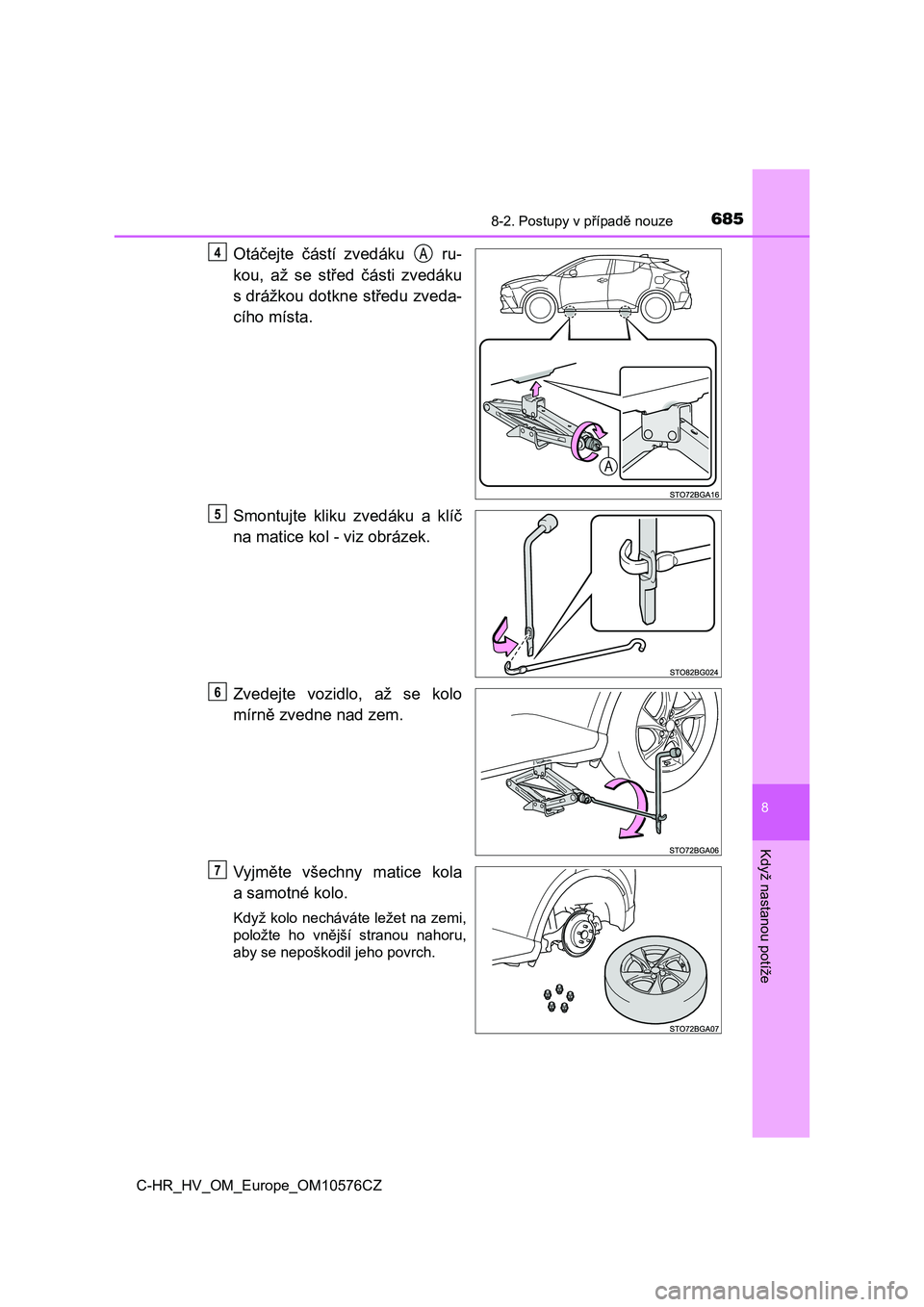

6858-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10576CZ
8
Když nastanou potíže
Otáčejte částí zvedáku ru-
kou, až se střed části zvedáku
s drážkou dotkne středu zveda-
cího místa.
Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
6
7

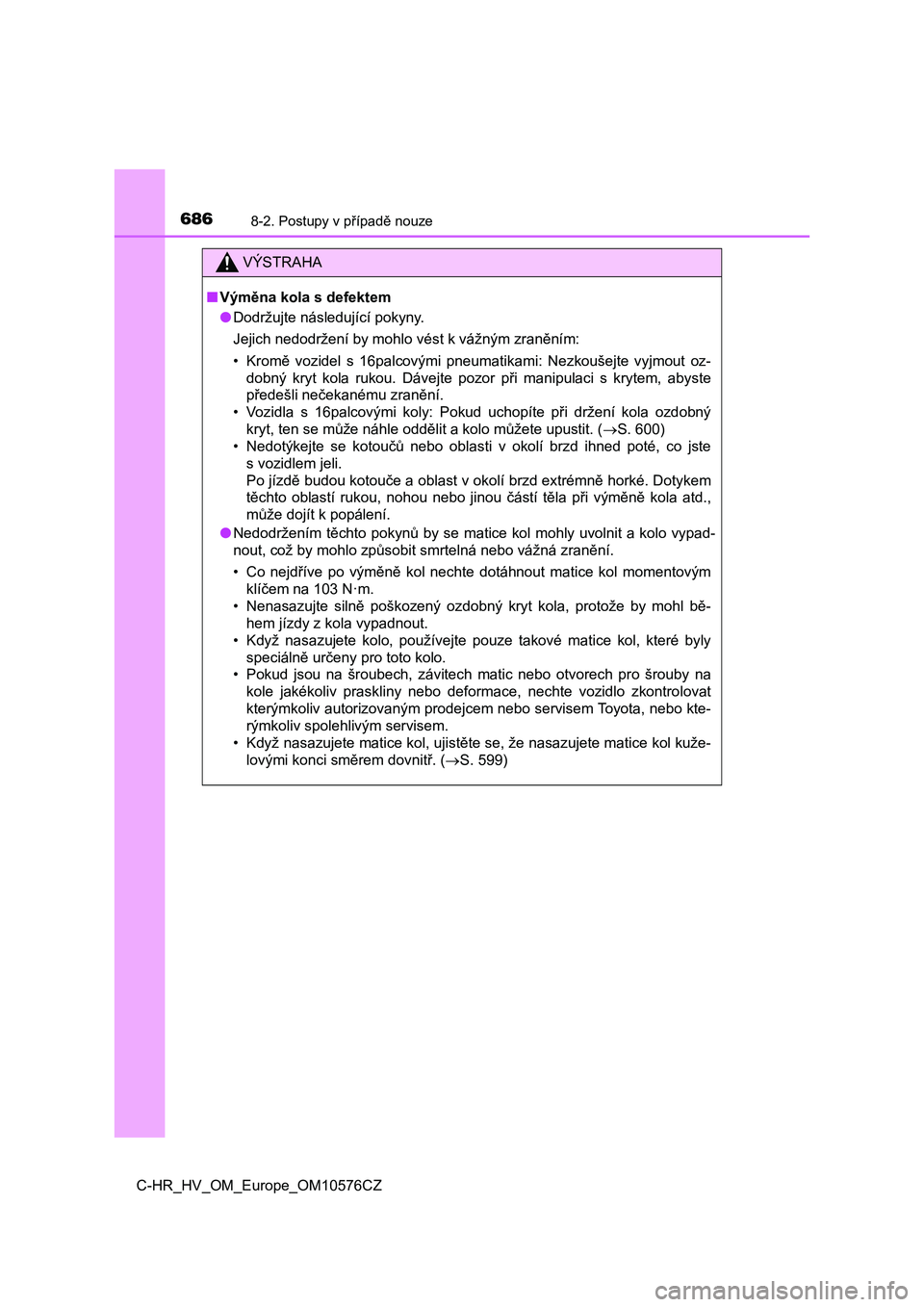

6868-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10576CZ
VÝSTRAHA
■Výměna kola s defektem
●Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Kromě vozidel s 16palcovými pneumatikami: Nezkoušejte vyjmout oz-
dobný kryt kola rukou. Dávejte pozor při manipulaci s krytem, abyste
předešli nečekanému zranění.
• Vozidla s 16palcovými koly: Pokud uchopíte při držení kola ozdobný
<004e0055005c0057000f000300570048005100030056004800030050012400e50048000300510069004b004f00480003005200470047010c004f004c0057000300440003004e0052004f005200030050012400e50048005700480003005800530058005600
57004c005700110003000b[S. 600)
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste
s vozidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola atd.,
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N·m.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl bě-
hem jízdy z kola vypadnout.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuže-
lovými konci směrem dovnitř. (S. 599)

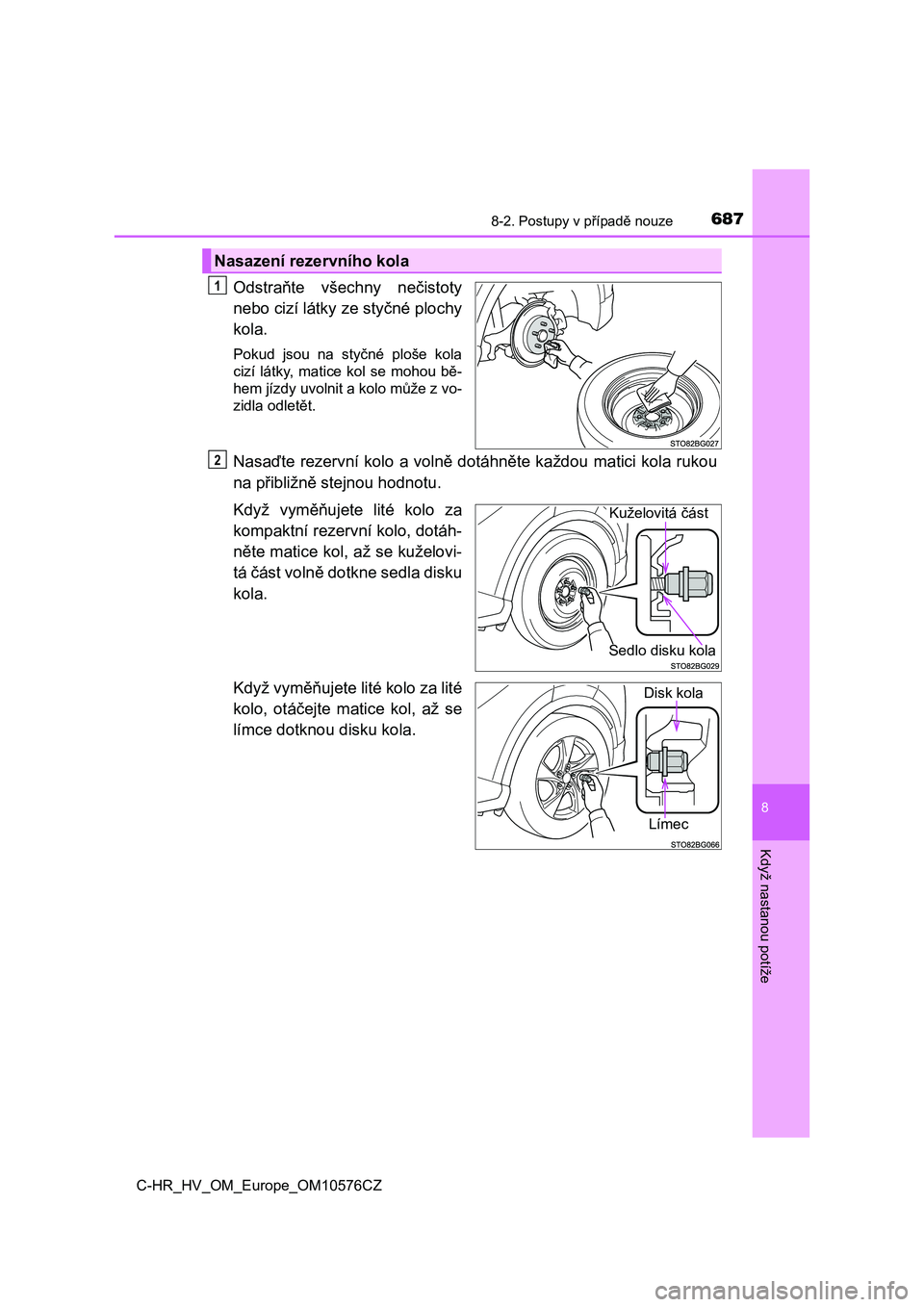

6878-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10576CZ
8
Když nastanou potíže
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte rezervní kolo a volně dotáhněte každou matici kola rukou
na přibližně stejnou hodnotu.
Když vyměňujete lité kolo za
kompaktní rezervní kolo, dotáh-
něte matice kol, až se kuželovi-
tá část volně dotkne sedla disku
kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku kola
Límec
Disk kola

6888-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10576CZ

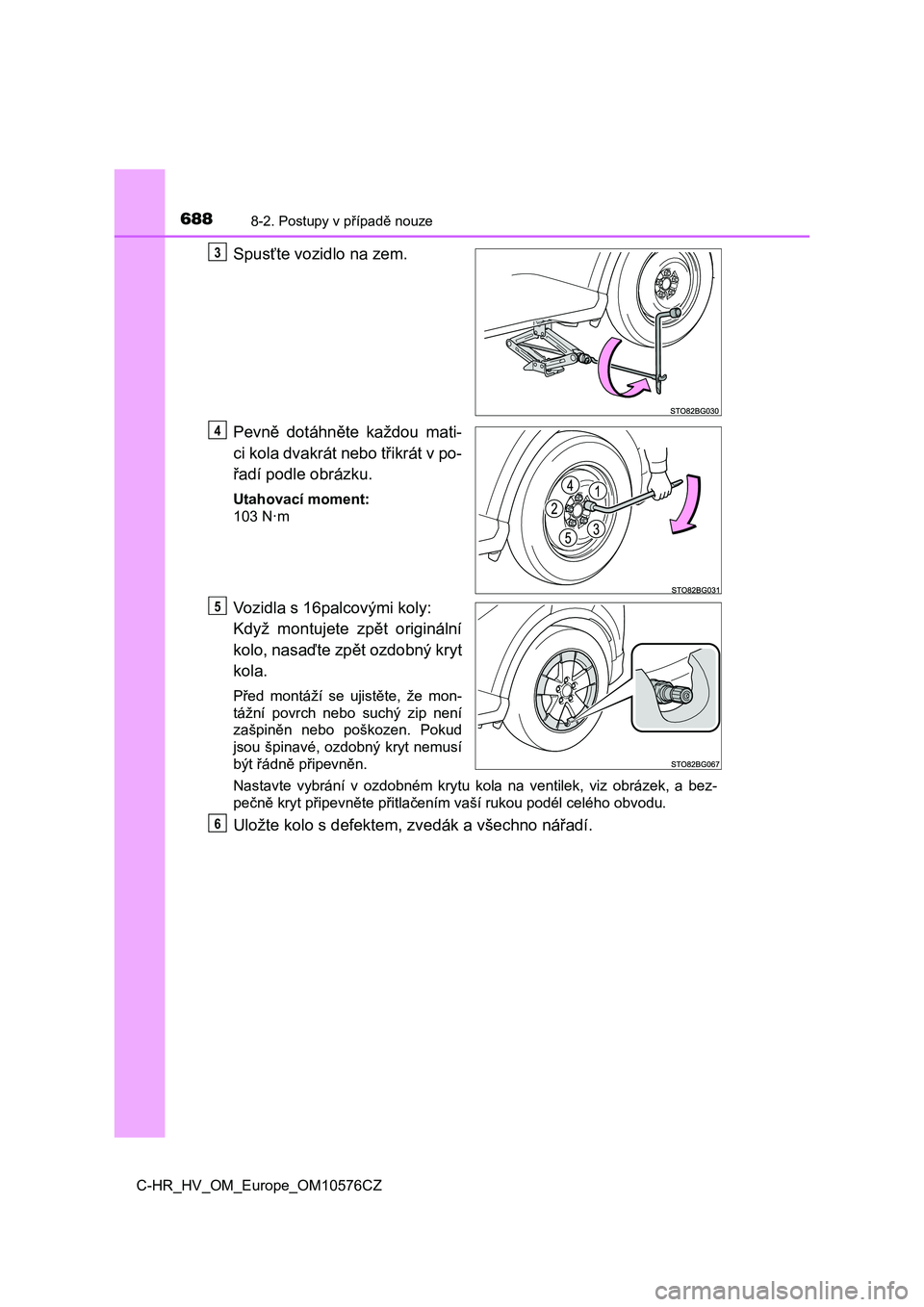

Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N·m
Vozidla s 16palcovými koly:
Když montujete zpět originální
kolo, nasaďte zpět ozdobný kryt
kola.
Před montáží se ujistěte, že mon-
tážní povrch nebo suchý zip není
zašpiněn nebo poškozen. Pokud
jsou špinavé, ozdobný kryt nemusí
být řádně připevněn.
Nastavte vybrání v ozdobném krytu kola na ventilek, viz obrázek, a bez-
pečně kryt připevněte přitlačením vaší rukou podél celého obvodu.
Uložte kolo s defektem, zvedák a všechno nářadí.
3
4
5
6

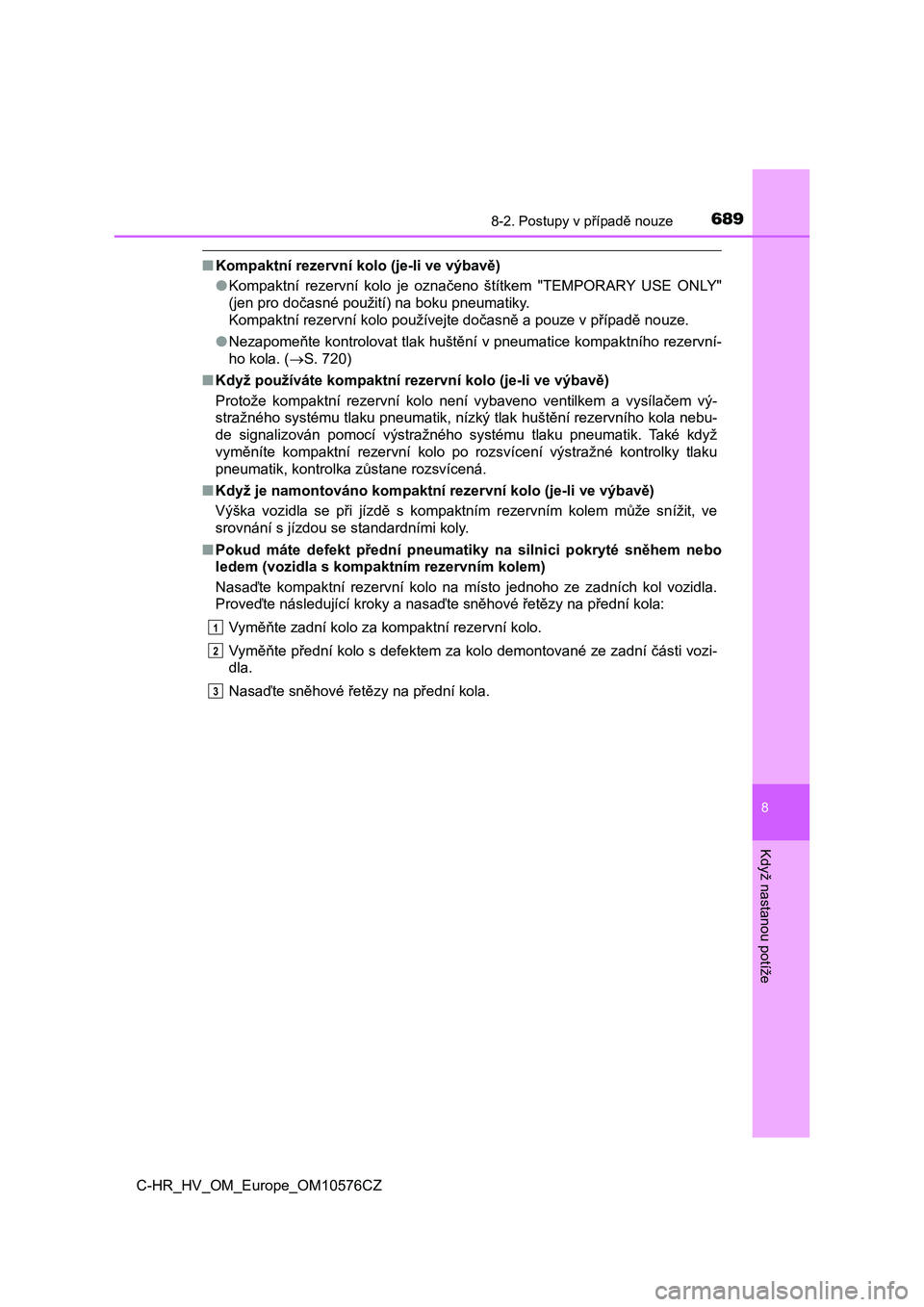

6898-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10576CZ
8
Když nastanou potíže
■Kompaktní rezervní kolo (je-li ve výbavě)
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. (S. 720)
■Když používáte kompaktní rezervní kolo (je-li ve výbavě)
Protože kompaktní rezervní kolo není vybaveno ventilkem a vysílačem vý-
stražného systému tlaku pneumatik, nízký tlak huštění rezervního kola nebu-
de signalizován pomocí výstražného systému tlaku pneumatik. Také když
vyměníte kompaktní rezervní kolo po rozsvícení výstražné kontrolky tlaku
pneumatik, kontrolka zůstane rozsvícená.
■Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Výška vozidla se při jízdě s kompaktním rezervním kolem může snížit, ve
srovnání s jízdou se standardními koly.
■Pokud máte defekt přední pneumatiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním rezervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní části vozi-
dla.
Nasaďte sněhové řetězy na přední kola.
1
2
3

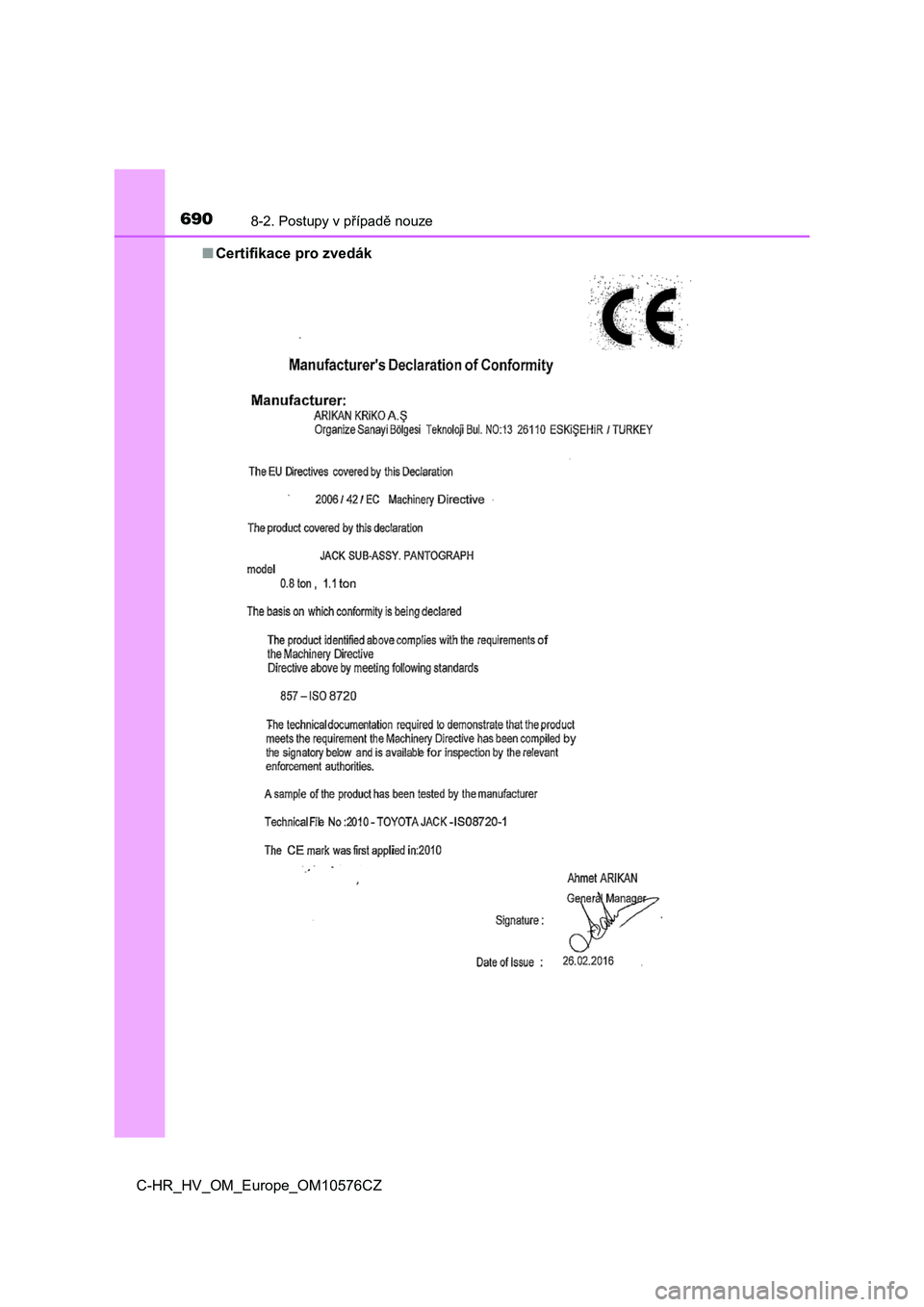

6908-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10576CZ
■ Certifikace pro zvedák
