TOYOTA C-HR 2019 Manuel du propriétaire (in French)

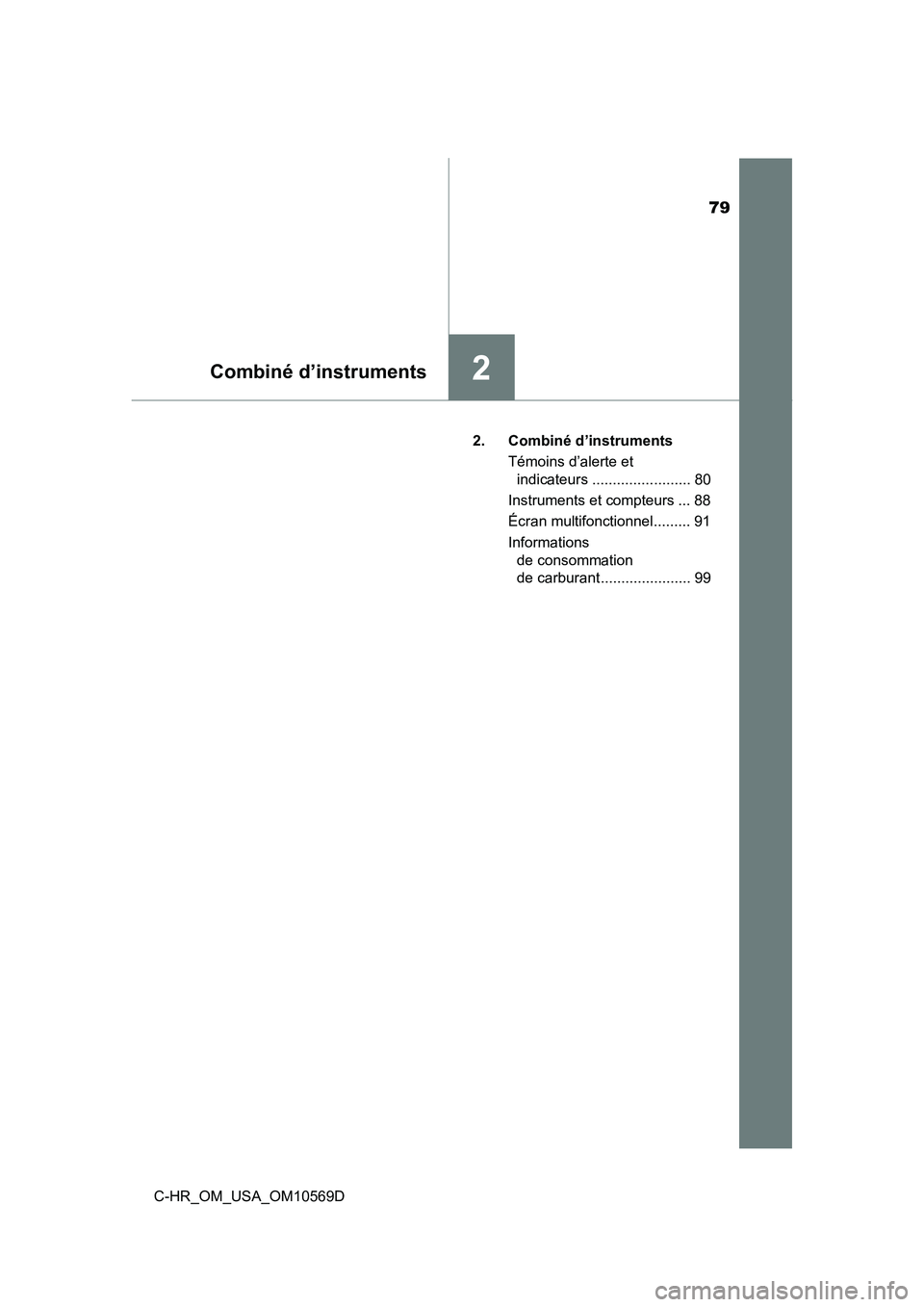

79
Combiné d’instruments2
C-HR_OM_USA_OM10569D2. Combiné d’instruments
Témoins d’alerte et indicateurs ........................ 80
Instruments et compteurs ... 88
Écran multifonctionnel......... 91
Informations de consommation
de carburant ...................... 99

802. Combiné d’instruments
C-HR_OM_USA_OM10569D

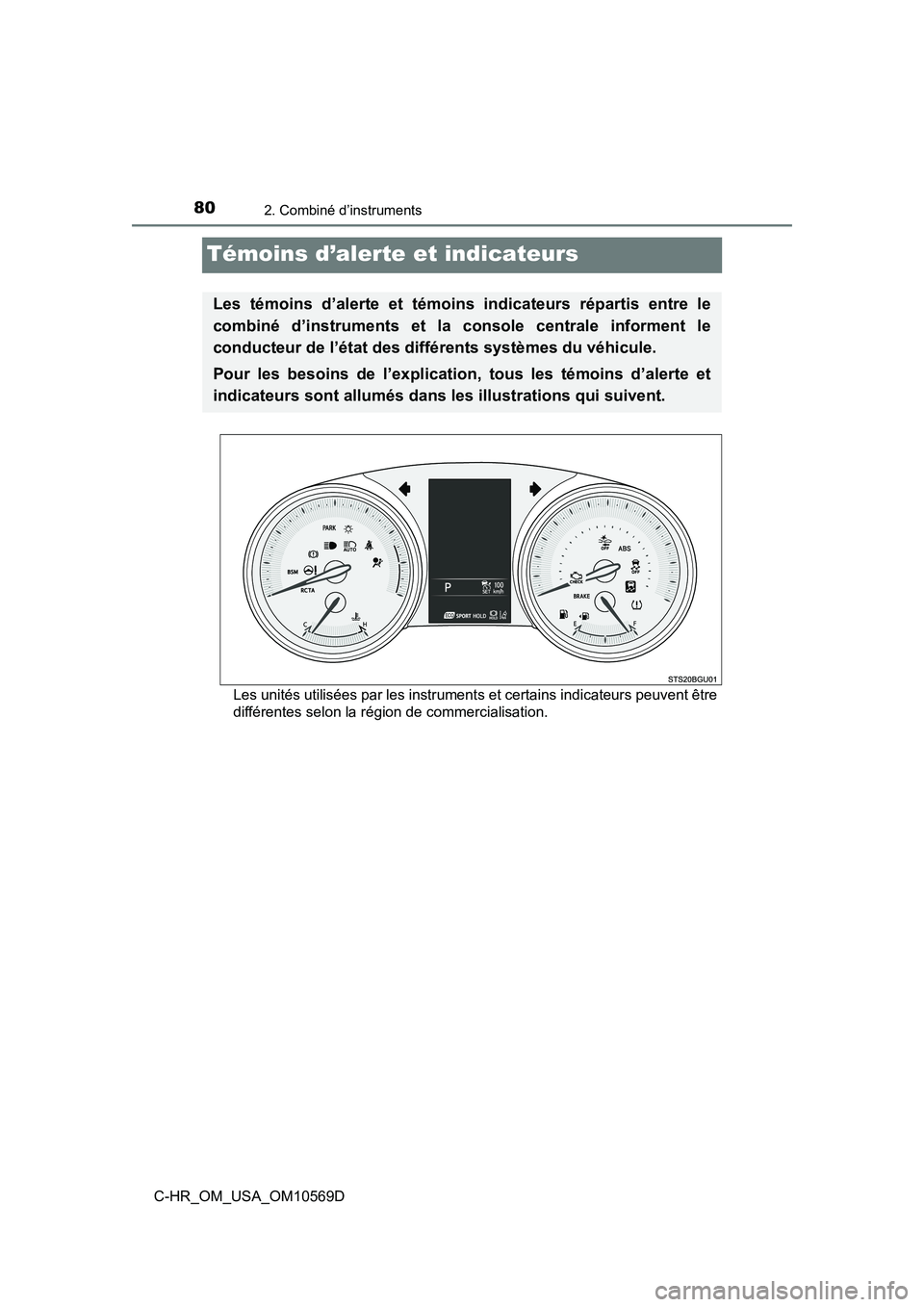

Témoins d’alerte et indicateurs
Les unités utilisées par les instruments et certains indicateurs peuvent être
différentes selon la région de commercialisation.
Les témoins d’alerte et témoins indicateurs répartis entre le
combiné d’instruments et la console centrale informent le
conducteur de l’état des différents systèmes du véhicule.
Pour les besoins de l’explication, tous les témoins d’alerte et
indicateurs sont allumés dans les illustrations qui suivent.

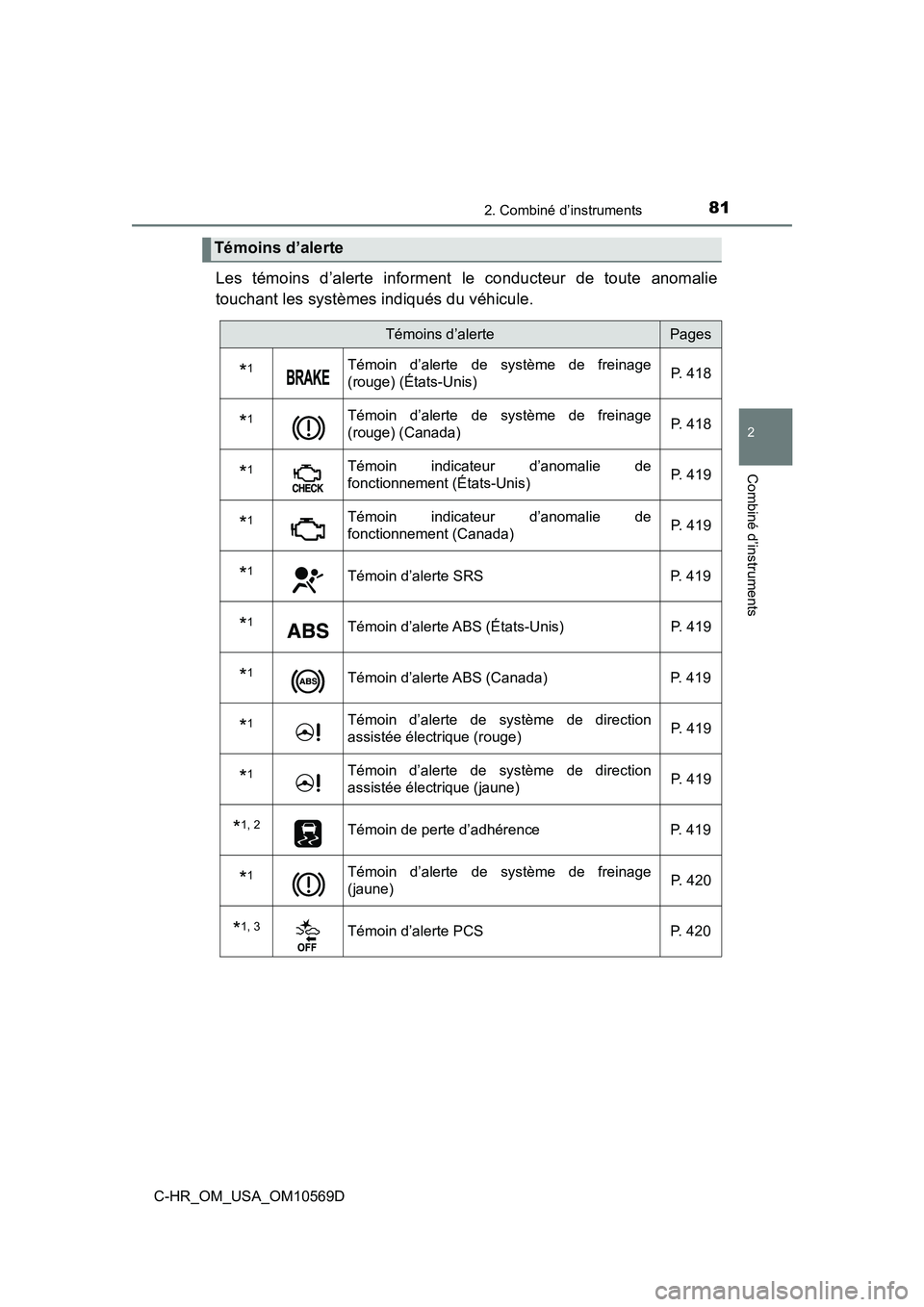

812. Combiné d’instruments
2
Combiné d’instruments
C-HR_OM_USA_OM10569D
Les témoins d’alerte informent le conducteur de toute anomalie
touchant les systèmes indiqués du véhicule.
Témoins d’alerte
Témoins d’alertePages
*1Témoin d’alerte de système de freinage
(rouge) (États-Unis)P. 418
*1Témoin d’alerte de système de freinage
(rouge) (Canada)P. 418
*1Témoin indicateur d’anomalie de
fonctionnement (États-Unis)P. 419
*1Témoin indicateur d’anomalie de
fonctionnement (Canada)
P. 419
*1Témoin d’alerte SRS
P. 419
*1Témoin d’alerte ABS (États-Unis) P. 419
*1Témoin d’alerte ABS (Canada)P. 419
*1Témoin d’alerte de système de direction
assistée électrique (rouge) P. 419
*1Témoin d’alerte de système de direction
assistée électrique (jaune)P. 419
*1, 2Témoin de perte d’adhérence
P. 419
*1Témoin d’alerte de système de freinage
(jaune) P. 420
*1, 3Témoin d’alerte PCS
P. 420

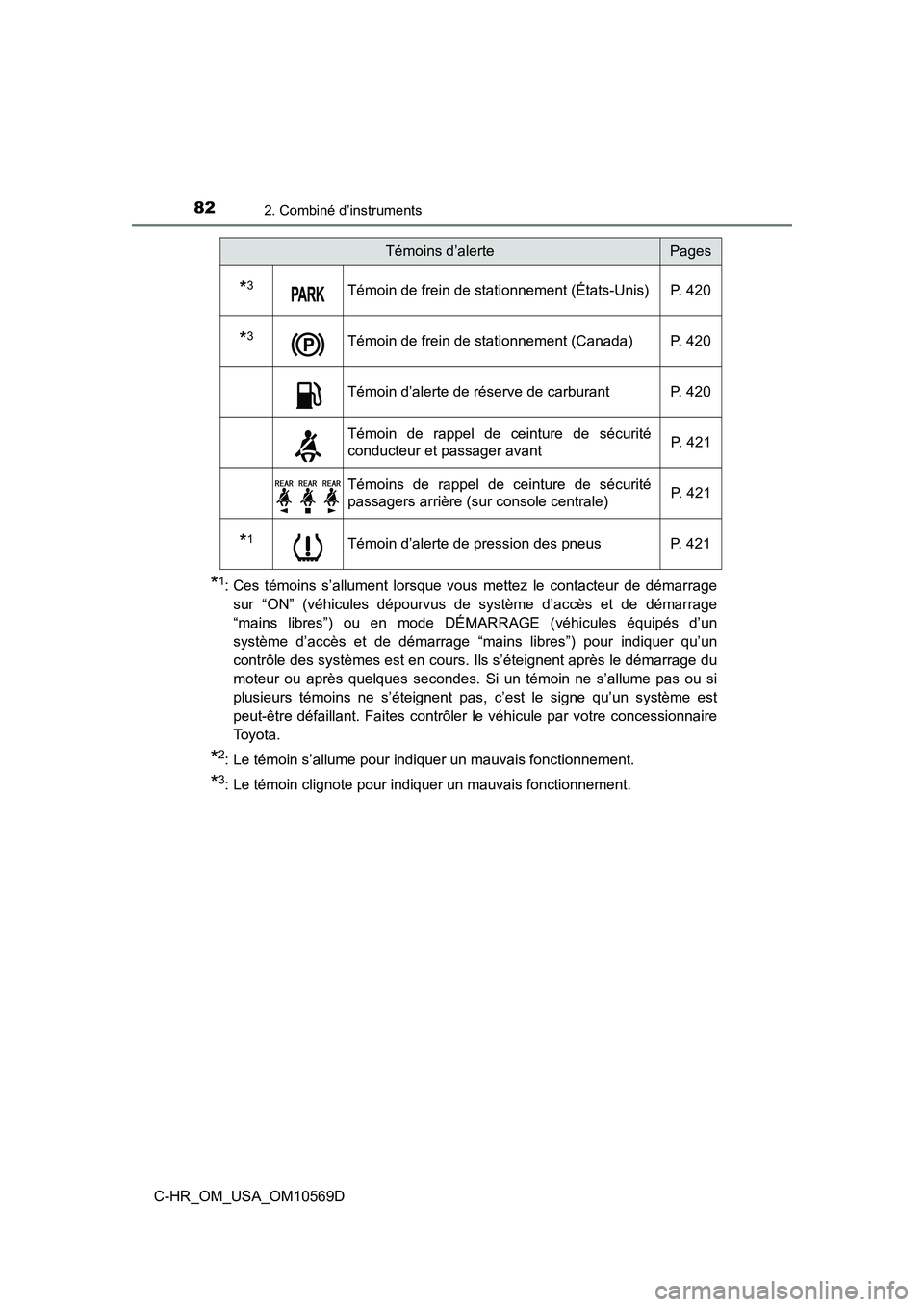

822. Combiné d’instruments
C-HR_OM_USA_OM10569D
*1: Ces témoins s’allument lorsque vous mettez le contacteur de démarragesur “ON” (véhicules dépourvus de système d’accès et de démarrage
“mains libres”) ou en mode DÉ MARRAGE (véhicules équipés d’un
système d’accès et de démarrage “m ains libres”) pour indiquer qu’un
contrôle des systèmes est en cours. Ils s’éteignent après le démarrage du
moteur ou après quelques secondes. Si un témoin ne s’allume pas ou si
plusieurs témoins ne s’éteignent pas, c’est le signe qu’un système est
peut-être défaillant. Faites contrôler le véhicule par votre concessionnaire
To y o t a .
*2: Le témoin s’allume pour indiquer un mauvais fonctionnement.
*3: Le témoin clignote pour indiquer un mauvais fonctionnement.
*3Témoin de frein de stationnement (États-Unis) P. 420
*3Témoin de frein de stationnement (Canada) P. 420
Témoin d’alerte de réserve de carburant P. 420
Témoin de rappel de ceinture de sécurité
conducteur et passager avant P. 421
Témoins de rappel de ceinture de sécurité
passagers arrière (sur console centrale)P. 421
*1Témoin d’alerte de pression des pneus P. 421
Témoins d’alertePages

832. Combiné d’instruments
2
Combiné d’instruments
C-HR_OM_USA_OM10569D

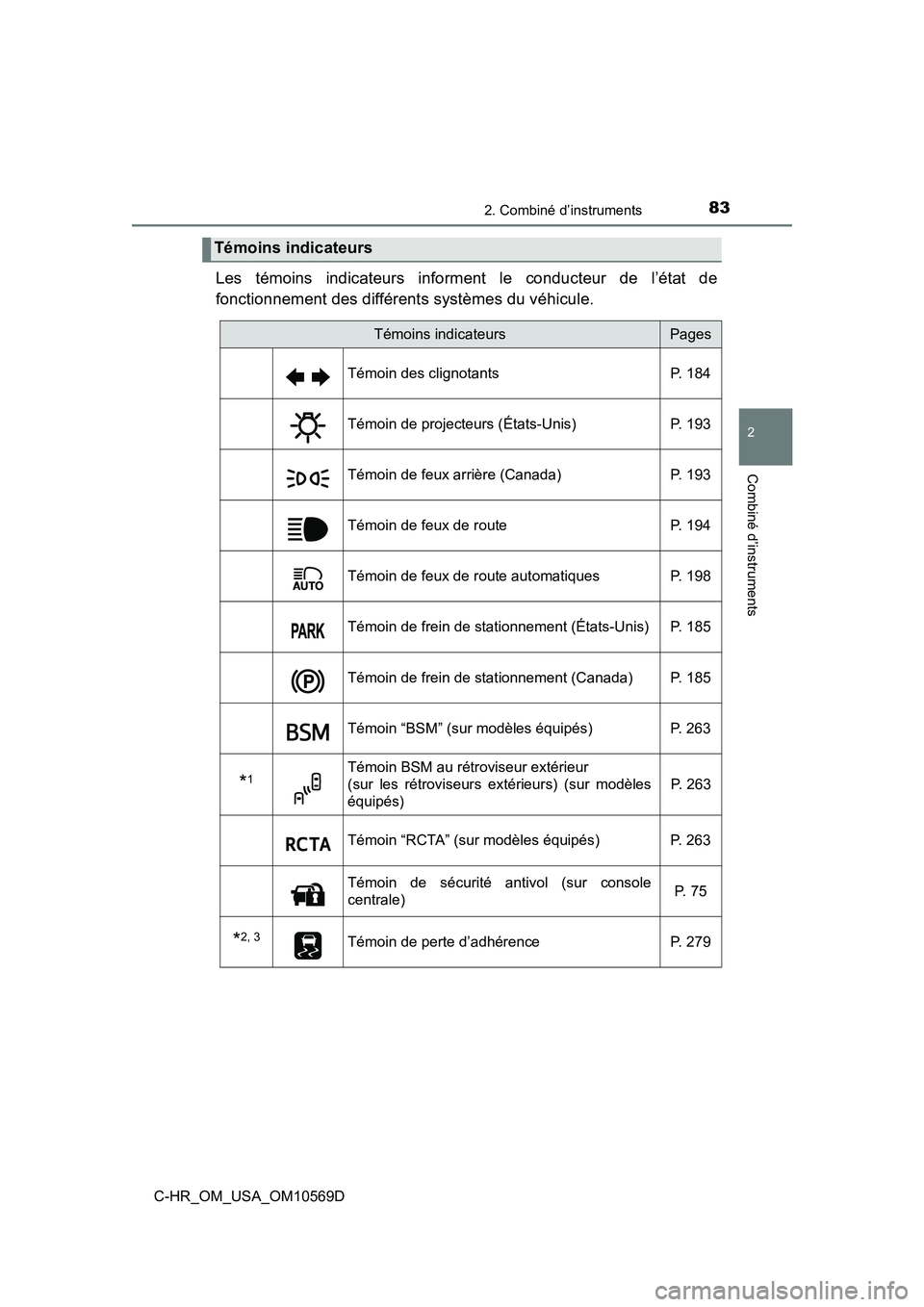

Les témoins indicateurs informent le conducteur de l’état de
fonctionnement des différents systèmes du véhicule.
Témoins indicateurs
Témoins indicateursPages
Témoin des clignotants P. 184
Témoin de projecteurs (États-Unis) P. 193
Témoin de feux arrière (Canada)P. 193
Témoin de feux de route P. 194
Témoin de feux de route automatiques P. 198
Témoin de frein de stationnement (États-Unis) P. 185
Témoin de frein de stationnement (Canada) P. 185
Témoin “BSM” (sur modèles équipés)P. 263
*1Témoin BSM au rétroviseur extérieur
(sur les rétroviseurs extérieurs) (sur modèles
équipés) P. 263
Témoin “RCTA” (sur modèles équipés) P. 263
Témoin de sécurité antivol (sur console
centrale)
P. 7 5
*2, 3Témoin de perte d’adhérence
P. 279

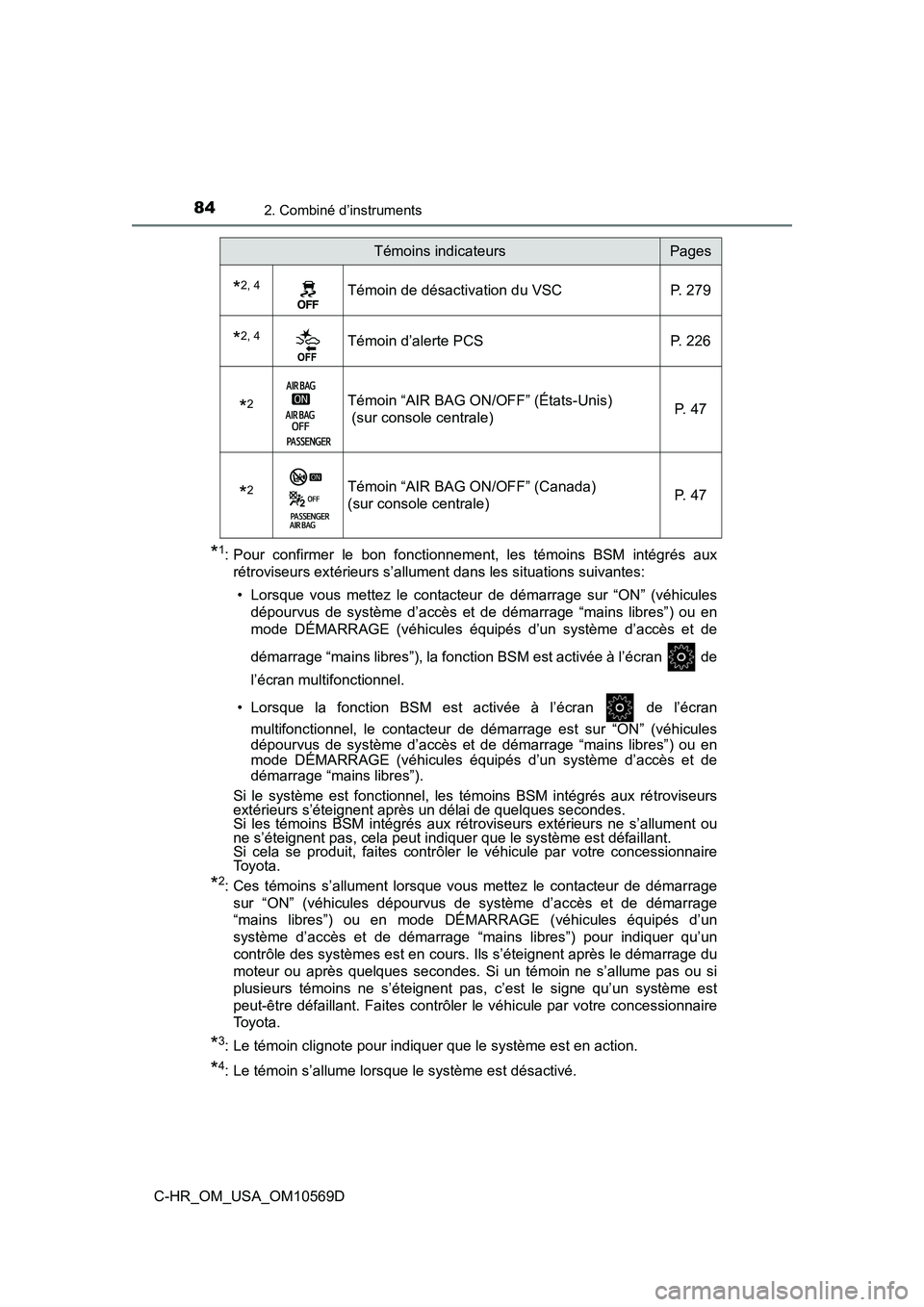

842. Combiné d’instruments
C-HR_OM_USA_OM10569D
*1: Pour confirmer le bon fonctionnement, les témoins BSM intégrés auxrétroviseurs extérieurs s’allument dans les situations suivantes:
• Lorsque vous mettez le contacteur de démarrage sur “ON” (véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de
démarrage “mains libres”), la fonction BSM est activée à l’écran de
l’écran multifonctionnel.
• Lorsque la fonction BSM est activée à l’écran de l’écran multifonctionnel, le contacteur de démarrage est sur “ON” (véhicules
dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de
démarrage “mains libres”).
Si le système est fonctionnel, les témoins BSM intégrés aux rétroviseurs
extérieurs s’éteignent après un délai de quelques secondes.
Si les témoins BSM intégrés aux rétroviseurs extérieurs ne s’allument ou
ne s’éteignent pas, cela peut indiquer que le système est défaillant.
Si cela se produit, faites contrôler le véhicule par votre concessionnaire
To y o t a .
*2: Ces témoins s’allument lorsque vous mettez le contacteur de démarrage sur “ON” (véhicules dépourvus de système d’accès et de démarrage
“mains libres”) ou en mode DÉ MARRAGE (véhicules équipés d’un
système d’accès et de démarrage “m ains libres”) pour indiquer qu’un
contrôle des systèmes est en cours. Ils s’éteignent après le démarrage du
moteur ou après quelques secondes. Si un témoin ne s’allume pas ou si
plusieurs témoins ne s’éteignent pas, c’est le signe qu’un système est
peut-être défaillant. Faites contrôler le véhicule par votre concessionnaire
To y o t a .
*3: Le témoin clignote pour indiquer que le système est en action.
*4: Le témoin s’allume lorsque le système est désactivé.
*2, 4Témoin de désactivation du VSC P. 279
*2, 4Témoin d’alerte PCS P. 226
*2Témoin “AIR BAG ON/OFF” (États-Unis)
(sur console centrale) P. 4 7
*2Témoin “AIR BAG ON/OFF” (Canada)
(sur console centrale)P. 4 7
Témoins indicateursPages

852. Combiné d’instruments
2
Combiné d’instruments
C-HR_OM_USA_OM10569D
*: Ces témoins s’allument lorsque vous mettez le contacteur de démarragesur “ON” (véhicules dépourvus de système d’accès et de démarrage
“mains libres”) ou en mode DÉ MARRAGE (véhicules équipés d’un
système d’accès et de démarrage “m ains libres”) pour indiquer qu’un
contrôle des systèmes est en cours. Ils s’éteignent après le démarrage du
moteur ou après quelques secondes. Si un témoin ne s’allume pas ou si
plusieurs témoins ne s’éteignent pas, c’est le signe qu’un système est
peut-être défaillant. Faites contrôler le véhicule par votre concessionnaire
To y o t a .

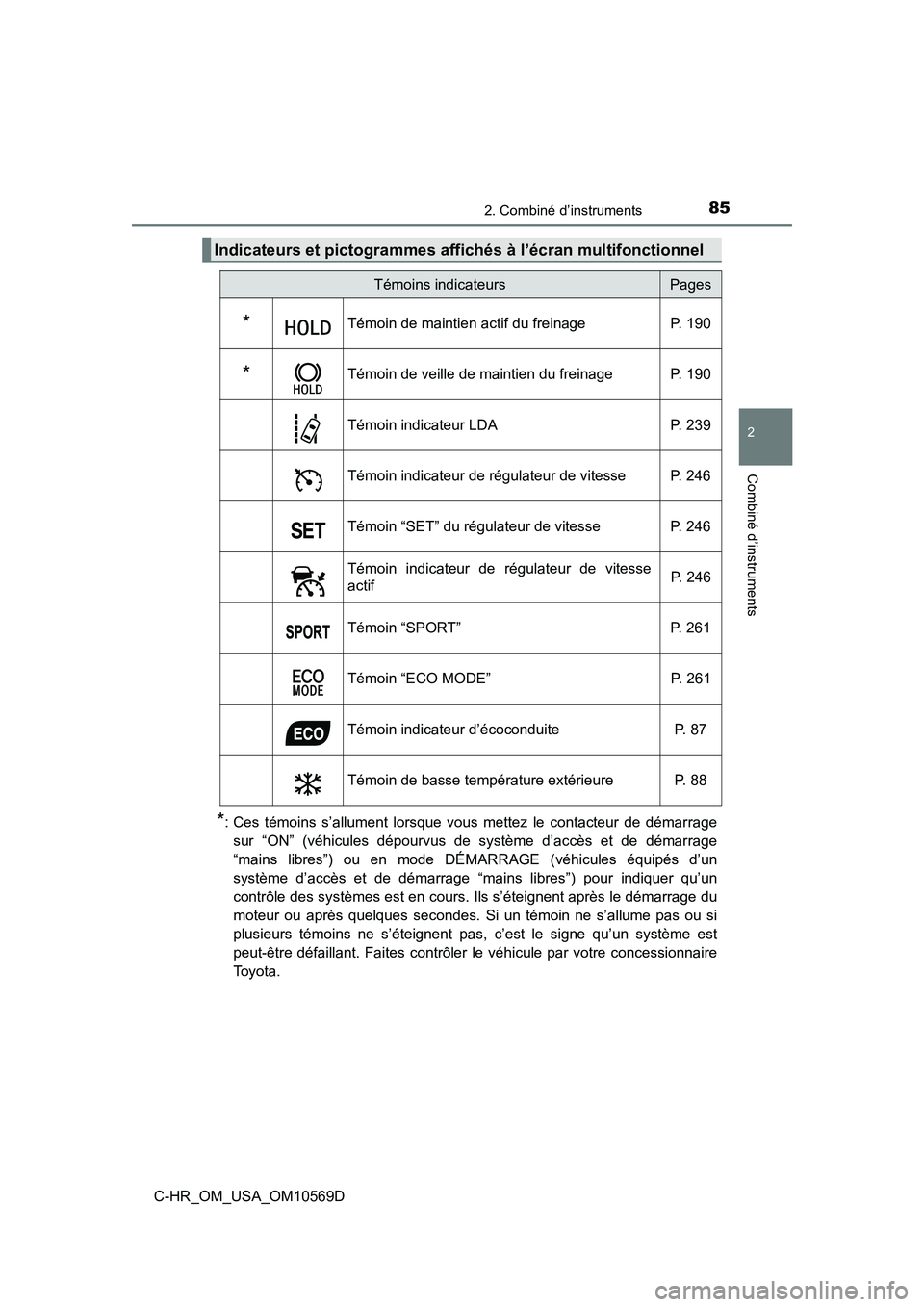

Indicateurs et pictogrammes affichés à l’écran multifonctionnel
Témoins indicateursPages
*Témoin de maintien actif du freinage P. 190
*Témoin de veille de maintien du freinage P. 190
Témoin indicateur LDA P. 239
Témoin indicateur de régulateur de vitesse P. 246
Témoin “SET” du régulateur de vitesse P. 246
Témoin indicateur de régulateur de vitesse
actif P. 246
Témoin “SPORT” P. 261
Témoin “ECO MODE” P. 261
Témoin indicateur d’écoconduite P. 87
Témoin de basse température extérieure P. 88

862. Combiné d’instruments
C-HR_OM_USA_OM10569D

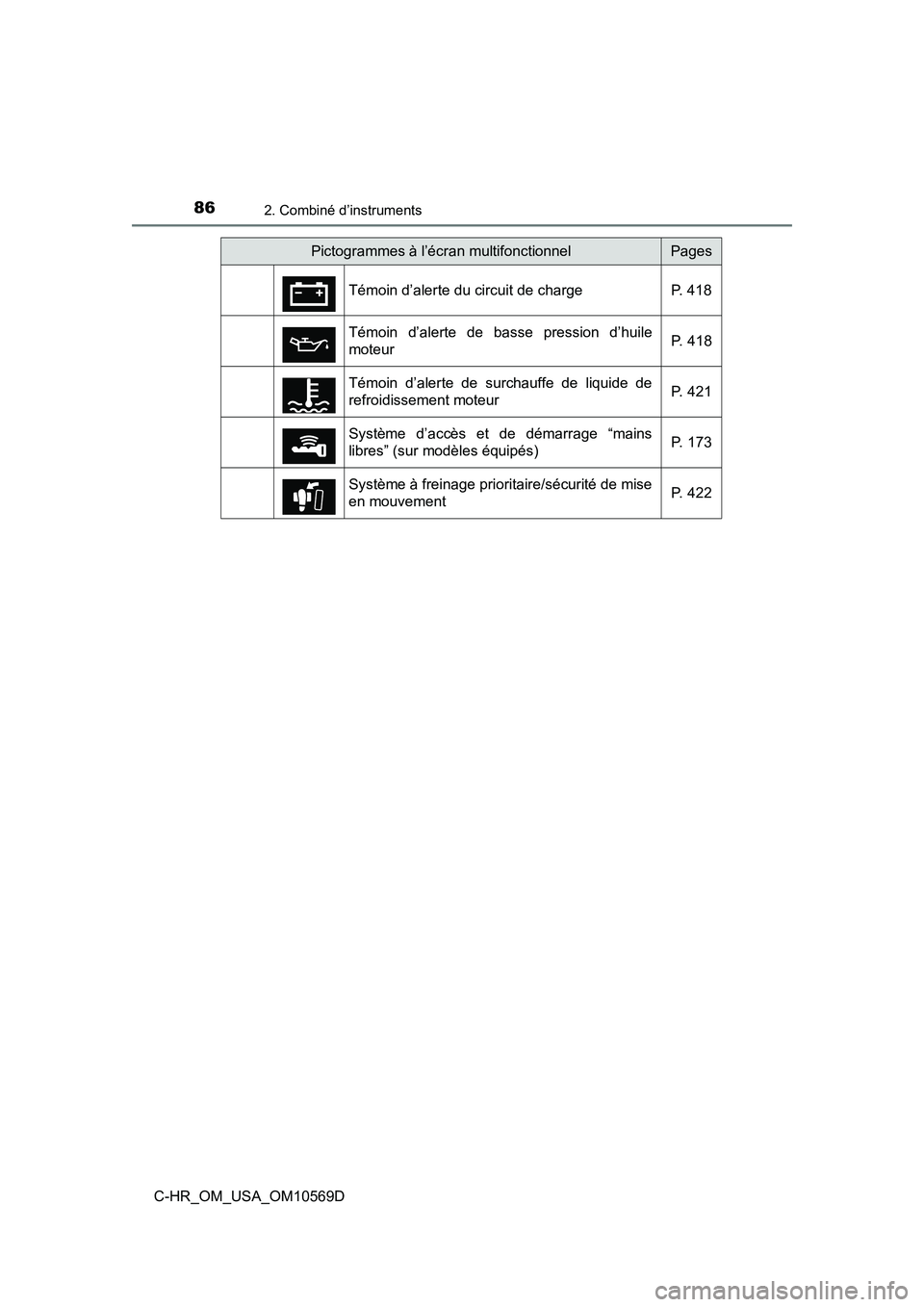

Pictogrammes à l’écran multifonctionnelPages
Témoin d’alerte du circuit de charge P. 418
Témoin d’alerte de basse pression d’huile
moteur P. 418
Témoin d’alerte de surchauffe de liquide de
refroidissement moteur P. 421
Système d’accès et de démarrage “mains
libres” (sur modèles équipés) P. 173
Système à freinage prioritaire/sécurité de mise
en mouvement P. 422

872. Combiné d’instruments
2
Combiné d’instruments
C-HR_OM_USA_OM10569D

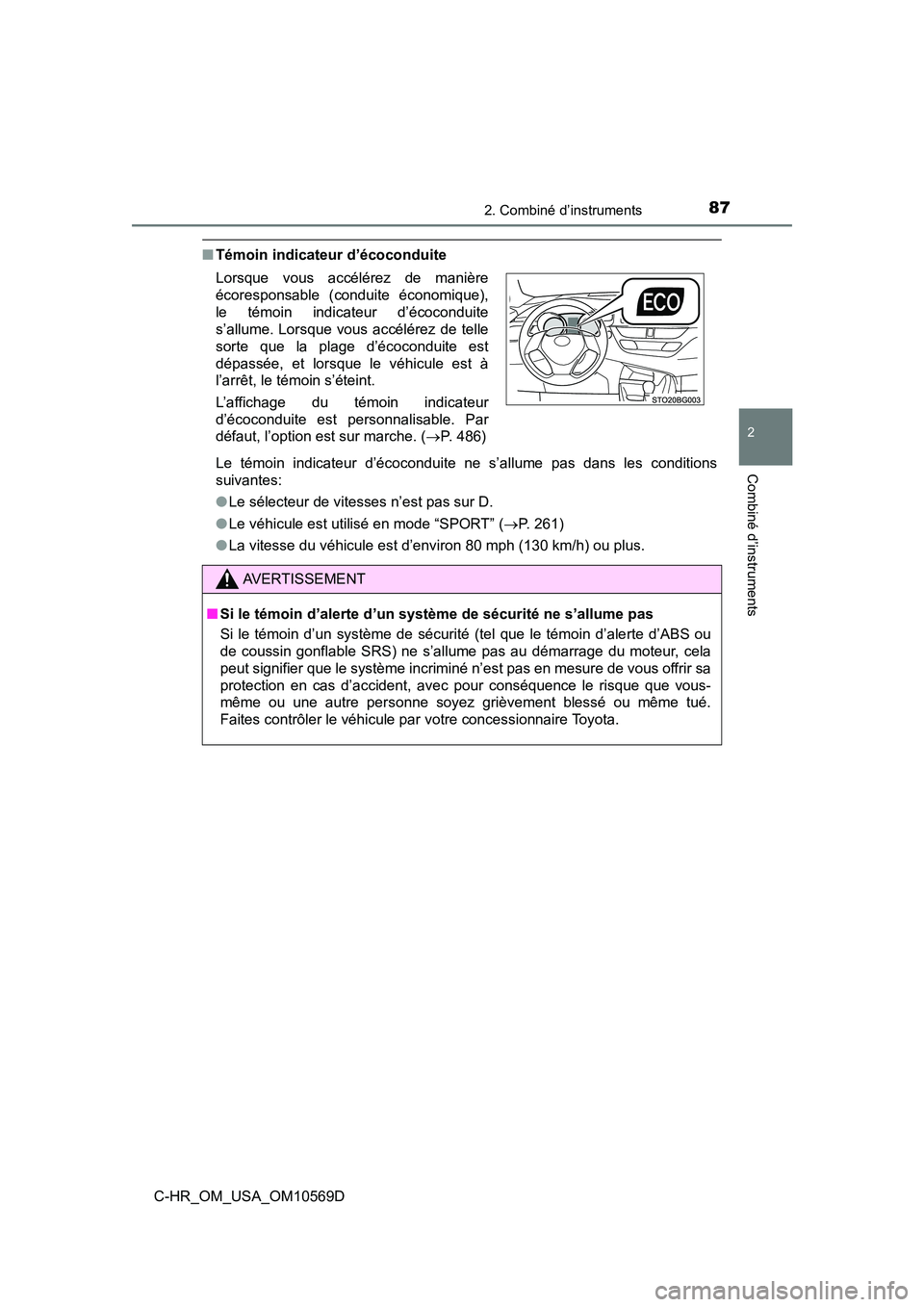

■Témoin indicateur d’écoconduite
Le témoin indicateur d’écoconduite ne s’allume pas dans les conditions
suivantes:
●Le sélecteur de vitesses n’est pas sur D.
● Le véhicule est utilisé en mode “SPORT” ( P. 261)
● La vitesse du véhicule est d’environ 80 mph (130 km/h) ou plus.
Lorsque vous accélérez de manière
écoresponsable (conduite économique),
le témoin indicateur d’écoconduite
s’allume. Lorsque vous accélérez de telle
sorte que la plage d’écoconduite est
dépassée, et lorsque le véhicule est à
l’arrêt, le témoin s’éteint.
L’affichage du témoin indicateur
d’écoconduite est personnalisable. Par
défaut, l’option est sur marche. (P. 486)
AVERTISSEMENT
■
Si le témoin d’alerte d’un système de sécurité ne s’allume pas
Si le témoin d’un système de sécurité (tel que le témoin d’alerte d’ABS ou
de coussin gonflable SRS) ne s’allume pas au démarrage du moteur, cela
peut signifier que le système incriminé n’est pas en mesure de vous offrir sa
protection en cas d’accident, avec pour conséquence le risque que vous-
même ou une autre personne soyez grièvement blessé ou même tué.
Faites contrôler le véhicule par votre concessionnaire Toyota.

882. Combiné d’instruments
C-HR_OM_USA_OM10569D

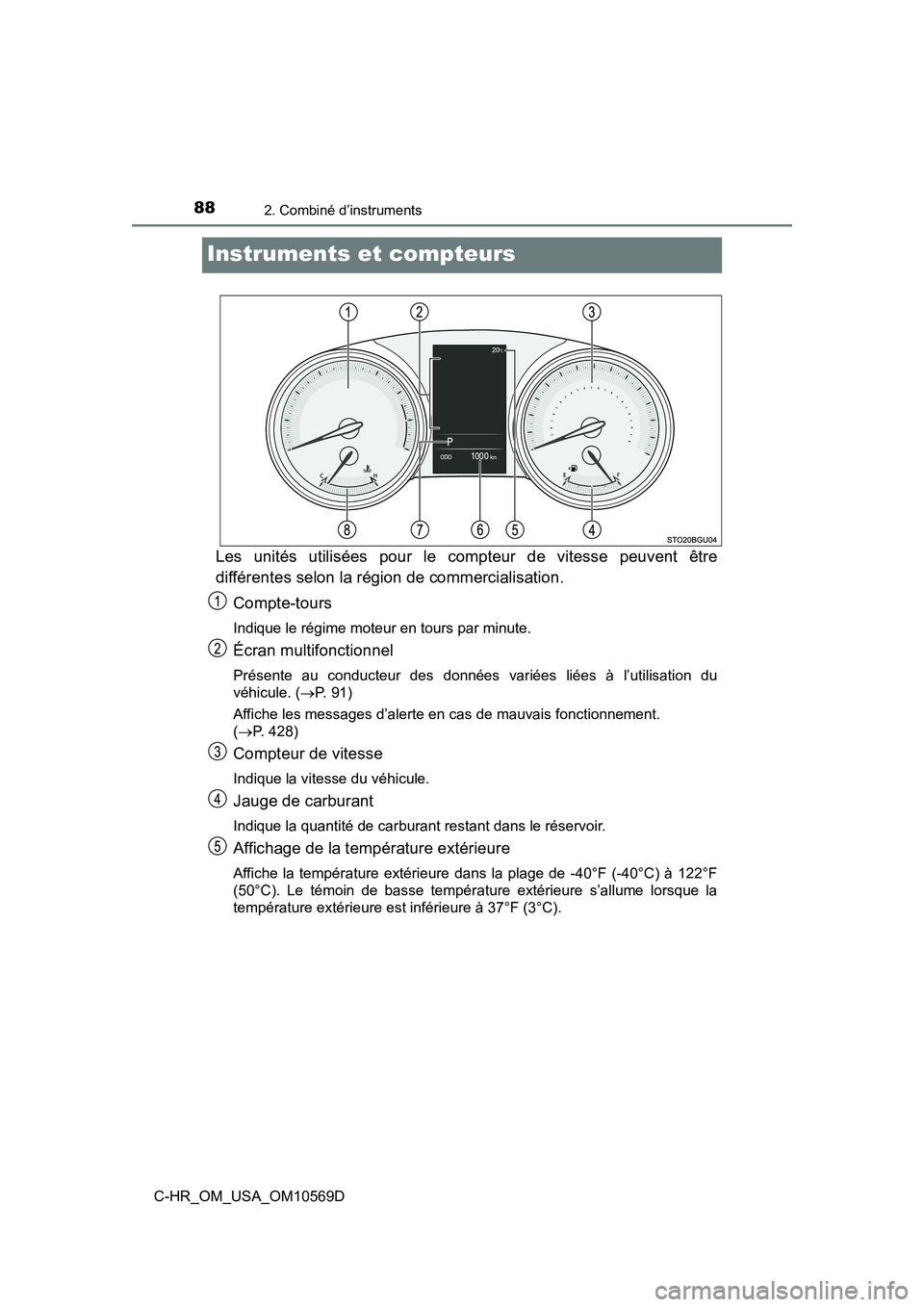

Instruments et compteurs
Les unités utilisées pour le compteur de vitesse peuvent être
différentes selon la région de commercialisation.Compte-tours
Indique le régime moteur en tours par minute.
Écran multifonctionnel
Présente au conducteur des données variées liées à l’utilisation du
véhicule. ( P. 91)
Affiche les messages d’alerte en cas de mauvais fonctionnement.
( P. 428)
Compteur de vitesse
Indique la vitesse du véhicule.
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir.
Affichage de la température extérieure
Affiche la température extérieure dans la plage de -40°F (-40°C) à 122°F
(50°C). Le témoin de basse température extérieure s’allume lorsque la
température extérieure es t inférieure à 37°F (3°C).
