Page 511 of 810

5094-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DKn
Parkering
Stop, så midten af den øn-
skede parkeringsplads er
stort set vinkelret på bilen.
Tryk derefter 2 gange på S-
IPA-kontakten, og kontrollér,
at visningen på multi-infor-
mationsdisplayet skifter til
"Baglæns parkering".
lKontrollér området visuelt i
den retning, pilen viser, og
som angiver automatisk
betjening af rattet, samt
den ønskede parkerings-
plads på skærmen.
l Tilstanden skifter, hver
gang du trykker på S-IPA-
kontakten. (
ï‚®S. 490)
l Når gearvælgeren ikke står i D, S (M20A-FXS-motor) eller B
(2ZR-FXE-motor), eller når bilens hastighed er registreret, skif-
ter skærmen ikke til visningen "Baglæns parkering", når der
trykkes på S-IPA-kontakten.
l Blinklyskontakten (
S. 314) kan bruges til at vælge, om du vil
parkere til venstre eller højre.
l Systemet kan ikke anvendes, hv is parkeringspladsen er smal,
eller hvis der ikke er nok plads til, at den assisterede styring
kan fungere. Se oplysningerne på multi-informationsdisplayet
for at vælge en anden parkeringsplads.
Ca. 1 m
1
OM10566DK.book Page 509 Frid ay, January 29, 2021 9:55 AM

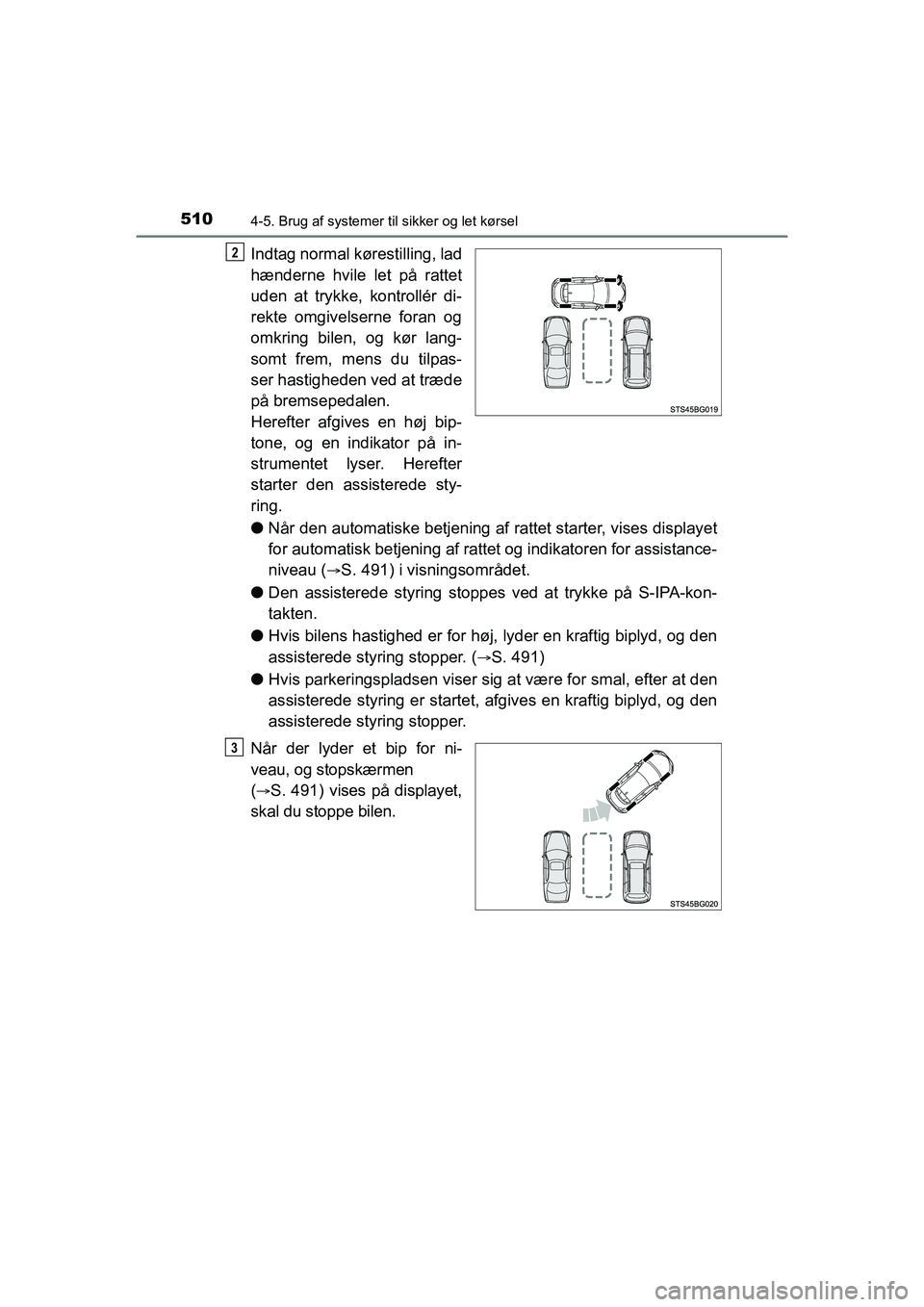

Page 512 of 810

5104-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DK
Indtag normal kørestilling, lad
hænderne hvile let på rattet
uden at trykke, kontrollér di-
rekte omgivelserne foran og
omkring bilen, og kør lang-
somt frem, mens du tilpas-
ser hastigheden ved at træde
på bremsepedalen.
Herefter afgives en høj bip-
tone, og en indikator på in-
strumentet lyser. Herefter
starter den assisterede sty-
ring.
lNÃ¥r den automatiske betjening af rattet starter, vises displayet
for automatisk betjening af rattet og indikatoren for assistance-
niveau (
S. 491) i visningsområdet.
l Den assisterede styring stoppes ved at trykke på S-IPA-kon-
takten.
l Hvis bilens hastighed er for høj, lyder en kraftig biplyd, og den
assisterede styring stopper. (
ï‚®S. 491)
l Hvis parkeringspladsen viser sig at være for smal, efter at den
assisterede styring er startet, afgives en kraftig biplyd, og den
assisterede styring stopper.
NÃ¥r der lyder et bip for ni-
veau, og stopskærmen
(
S. 491) vises på displayet,
skal du stoppe bilen.
2
3
OM10566DK.book Page 510 Frid ay, January 29, 2021 9:55 AM
Page 513 of 810

5114-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DK
Sæt gearvælgeren i R.
Indtag normal kørestilling til ba kning, lad hænderne hvile let på
rattet uden at trykke, kontrollér omgivelserne bag og omkring bi-
len direkte, kontrollér, at der ikke er nogen forhindringer på par-
keringspladsen, og bak langsomt, mens du tilpasser hastigheden
ved at træde på bremsepedalen.
l Hvis bilen ikke kan køres dire kte ind i den ønskede parkerings-
plads i første forsøg, og det er nødvendigt at foretage flere ma-
nøvrer, skal du fortsætte til trin .
l Hvis det ikke er nødvendigt at foretage flere manøvrer, skal du
fortsætte til trin .
NÃ¥r der lyder et bip for ni-
veau, og stopskærmen
(
S. 491) vises på displayet,
skal du stoppe bilen.
Flyt gearvælgeren til D, S (M20A-FXS-motor) eller B (2ZR-FXE-
motor).
Hvis du gerne vil afslutte assisteret styring i den aktuelle position, skal
du skifte gearvælgeren til P.
Indtag normal kørest illing, lad hænderne hvile let på rattet uden
at trykke, kontrollér omgivelserne foran og omkring bilen direkte,
og kør langsomt frem, mens du tilpasser hastigheden ved at
træde på bremsepedalen.
4
5
6
12
6
7
8
OM10566DK.book Page 511 Frid ay, January 29, 2021 9:55 AM

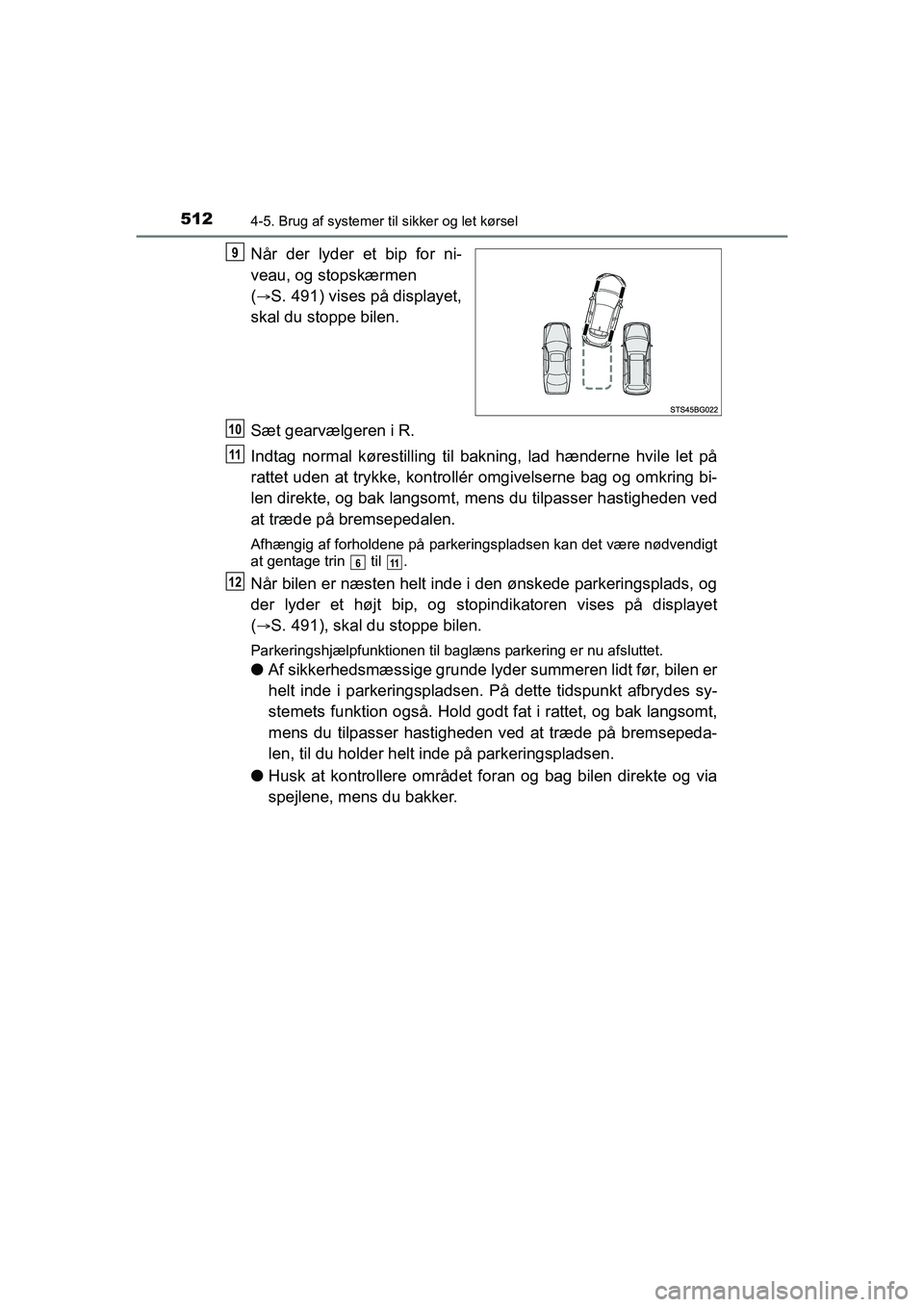

Page 514 of 810

5124-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DK
NÃ¥r der lyder et bip for ni-
veau, og stopskærmen
(
S. 491) vises på displayet,
skal du stoppe bilen.
Sæt gearvælgeren i R.
Indtag normal kørestilling til ba kning, lad hænderne hvile let på
rattet uden at trykke, kontrollér omgivelserne bag og omkring bi-
len direkte, og bak langsomt, m ens du tilpasser hastigheden ved
at træde på bremsepedalen.
Afhængig af forholdene på parkeringspladsen kan det være nødvendigt
at gentage trin til .
Når bilen er næsten helt inde i den ønskede parkeringsplads, og
der lyder et højt bip, og stopi ndikatoren vises på displayet
(
ï‚®S. 491), skal du st oppe bilen.
Parkeringshjælpfunktionen til baglæns parkering er nu afsluttet.
lAf sikkerhedsmæssige grunde lyder summeren lidt før, bilen er
helt inde i parkeringspladsen. PÃ¥ dette tidspunkt afbrydes sy-
stemets funktion også. Hold godt fat i rattet, og bak langsomt,
mens du tilpasser hastigheden ved at træde på bremsepeda-
len, til du holder helt inde på parkeringspladsen.
l Husk at kontrollere området foran og bag bilen direkte og via
spejlene, mens du bakker.
9
10
11
611
12
OM10566DK.book Page 512 Frid ay, January 29, 2021 9:55 AM
Page 515 of 810

5134-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DK
nFunktionsbetingelser for hjælpefunktionen til baglæns parkering
lFor at funktionen kan fungere korrekt, skal du køre langsomt (med en ha-
stighed, så bilen hurtigt kan stoppes). Hold helt stille, når midten af parke-
ringspladsen er stort set vinkelret på bilen, og tryk derefter på S-IPA-kontak-
ten.
l Funktionen kan ikke bruges, når bil en kører med en hastighed på over ca.
30 km/t.
l Sidesensorerne foran og bag på bilen bruges til at registrere parkerede biler
og vurdere parkeringspladsen. Hvis registrering ikke kan foretages
(ï‚® S. 526), genereres der derfor ingen vejledning.
l Hvis der ikke er nogen parkerede biler, kan parkeringspladsen ikke findes.
Derfor kan hjælpefunktionen til baglæns parkering ikke anvendes.
l Hvis omgivelserne omkring parkeringspladsen ikke kan registreres, kan
hjælpefunktionen til baglæns parkering muligvis ikke anvendes.
n Tip til brug af parkeringshjælpen til baglæns parkering lAfhængig af forholdene på parkerings-
pladsen, kan den ønskede parkerings-
plads muligvis ikke anvendes, hvis der
ikke er nok plads foran bilen, til at parke-
ringsfunktionen kan udføres.
Ønsket parkeringsplads
Væg
Hold en afstand på ca. 1 m fra even-
tuelle parkerede biler, og kør mod den
ønskede parkeringsplads. Hvis af-
standen mellem din bil og eventuelle
parkerede biler er for stor, kan de for-
reste og bagerste sidesensorer mulig-
vis ikke registrere de parkerede biler.
Stop, så midten af den ønskede par-
keringsplads er stort set vinkelret på
bilen. Du må først trykke på S-IPA-
kontakten, når bilen holder helt stille.
1
Ca. 1 m
2
OM10566DK.book Page 513 Frid ay, January 29, 2021 9:55 AM
Page 516 of 810

5144-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DK
BEMÆRK
lHvis der er ujævnheder i vejen, e ller den hælder, kan parkeringspladsen
ikke indstilles korrekt. Bilen kan derfor blive parkeret i en vinkel eller uden
for parkeringspladsen. I disse situationer kan du ikke bruge hjælpefunktio-
nen til baglæns parkering.
l Ved parkering i en smal parkeringsplads kommer bilen tæt på bilerne ved
siden af. Hvis det ser ud til, at bilen kører imod, skal du standse bilen ved
at træde på bremsepedalen.
l Der registreres muligvis ikke genstande, der befinder sig tæt på jorden. Du
skal kontrollere omgivelserne direkte, og hvis det ser ud til, at bilen vil køre
mod en genstand, skal du standse bilen ved at træde på bremsepedalen.
l Afhængig af omgivelserne, fx andre par kerede biler, kan bilen blive parke-
ret i en vinkel eller uden for parkeringspladsen. Du kan om nødvendigt ju-
stere bilens placering manuelt.
OM10566DK.book Page 514 Frid ay, January 29, 2021 9:55 AM
Page 517 of 810

5154-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DK
Hvis den intelligente parkeringshjælp ikke kan anvendes, eller hvis sy-
stemet stoppes, annulleres osv., vises en af følgende meddelelser på
multi-informationsdisplayet. Følg de anvisninger, der angives på dis-
playet.
nNÃ¥r systemet ikke kan anvendes
Meddelelser på multi-informationsdisplayet
MeddelelseSituation/håndteringsmetode
"Kontrollér IPA-system
Kontakt forhandler"
Der kan være fejl i systemet.
 Slå tændingskontakten fra, og start hy-
bridsystemet.
Hvis meddelelsen vises igen, skal du
straks få bilen efter set hos en autorise-
ret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
"Midlertidigt utilgængelig"
Der kan være fejl i systemet.
Servostyringssystemet er midlertidigt overop-
hedet.
 Slå tændingskontakten fra, vent lidt, og
tænd derefter for hybridsystemet igen.
Hybridsystemindikatoren er ikke aktiveret.
ï‚®Start hybridsystemet.
Der sidder is, sne, snavs osv. på sensoren.
Fjern eventuel is, sne, savs osv.
ï‚®Fjern eventuel is, sne, savs osv.
Sensoren er frosset.
Når sensoren tør op, fungerer systemet
normalt igen.
12-voltsbatteriet har været afmonteret og
monteret igen.
Kør bilen ligeud frem i mindst 5 sekun-
der med en hastighed på mindst 35 km/t.
OM10566DK.book Page 515 Frid ay, January 29, 2021 9:55 AM

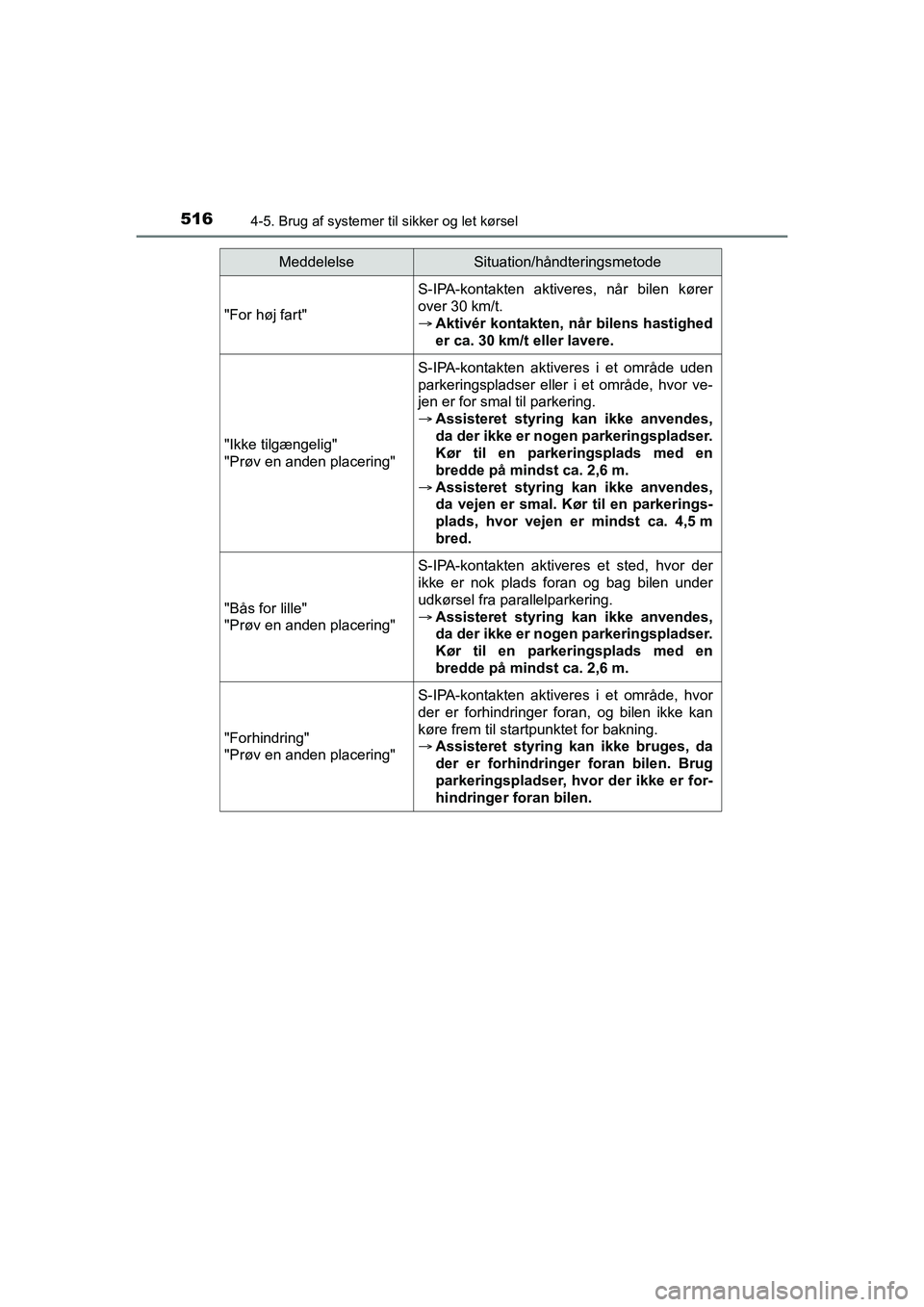

Page 518 of 810

5164-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DK"For høj fart"
S-IPA-kontakten aktiveres, når bilen kører
over 30 km/t.
ï‚®
Aktivér kontakten, når bilens hastighed
er ca. 30 km/t eller lavere.
"Ikke tilgængelig"
"Prøv en anden placering"
S-IPA-kontakten aktiveres i et område uden
parkeringspladser eller i et område, hvor ve-
jen er for smal til parkering.
ï‚® Assisteret styrin g kan ikke anvendes,
da der ikke er nogen parkeringspladser.
Kør til en parkeringsplads med en
bredde på mindst ca. 2,6 m.
ï‚® Assisteret styrin g kan ikke anvendes,
da vejen er smal. Kør til en parkerings-
plads, hvor vejen er mindst ca. 4,5 m
bred.
"BÃ¥s for lille"
"Prøv en anden placering"
S-IPA-kontakten aktiveres et sted, hvor der
ikke er nok plads foran og bag bilen under
udkørsel fra parallelparkering.
ï‚® Assisteret styrin g kan ikke anvendes,
da der ikke er nogen parkeringspladser.
Kør til en parkeringsplads med en
bredde på mindst ca. 2,6 m.
"Forhindring"
"Prøv en anden placering"
S-IPA-kontakten aktiveres i et område, hvor
der er forhindringer foran, og bilen ikke kan
køre frem til startpunktet for bakning.
ï‚® Assisteret styring kan ikke bruges, da
der er forhindringer foran bilen. Brug
parkeringspladser, hvor der ikke er for-
hindringer foran bilen.
MeddelelseSituation/håndteringsmetode
OM10566DK.book Page 516 Frid ay, January 29, 2021 9:55 AM

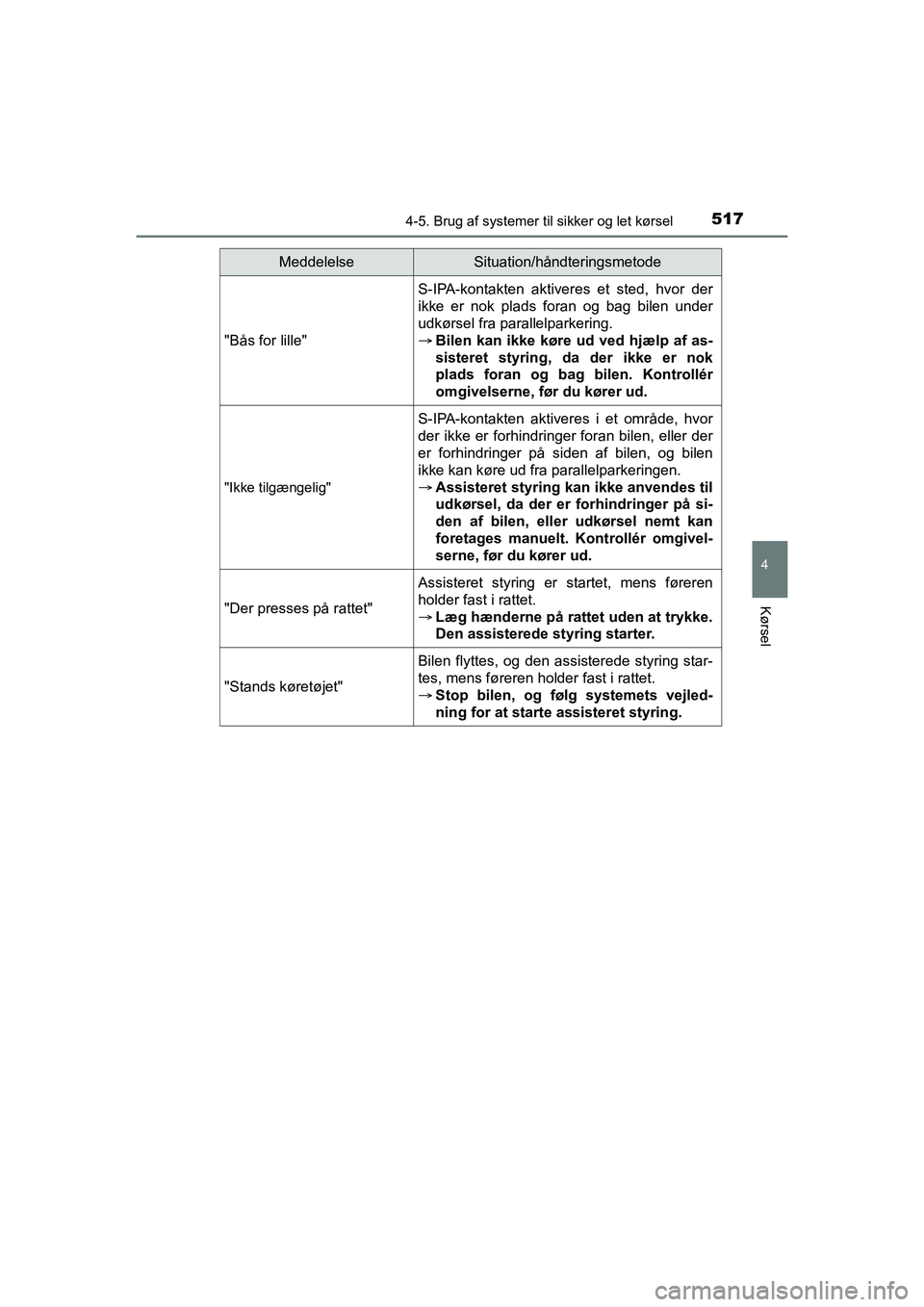

Page 519 of 810

5174-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DK"BÃ¥s for lille"
S-IPA-kontakten aktiveres et sted, hvor der
ikke er nok plads foran og bag bilen under
udkørsel fra parallelparkering.
ï‚®
Bilen kan ikke køre ud ved hjælp af as-
sisteret styring, da der ikke er nok
plads foran og bag bilen. Kontrollér
omgivelserne, før du kører ud.
"Ikke tilgængelig"
S-IPA-kontakten aktiveres i et område, hvor
der ikke er forhindringer foran bilen, eller der
er forhindringer på siden af bilen, og bilen
ikke kan køre ud fra parallelparkeringen.
ï‚®Assisteret styring kan ikke anvendes til
udkørsel, da der er forhindringer på si-
den af bilen, eller udkørsel nemt kan
foretages manuelt. Kontrollér omgivel-
serne, før du kører ud.
"Der presses på rattet"
Assisteret styring er startet, mens føreren
holder fast i rattet.
 Læg hænderne på rattet uden at trykke.
Den assisterede styring starter.
"Stands køretøjet"
Bilen flyttes, og den assisterede styring star-
tes, mens føreren holder fast i rattet.
 Stop bilen, og følg systemets vejled-
ning for at starte assisteret styring.
MeddelelseSituation/håndteringsmetode
OM10566DK.book Page 517 Frid ay, January 29, 2021 9:55 AM
Page 520 of 810

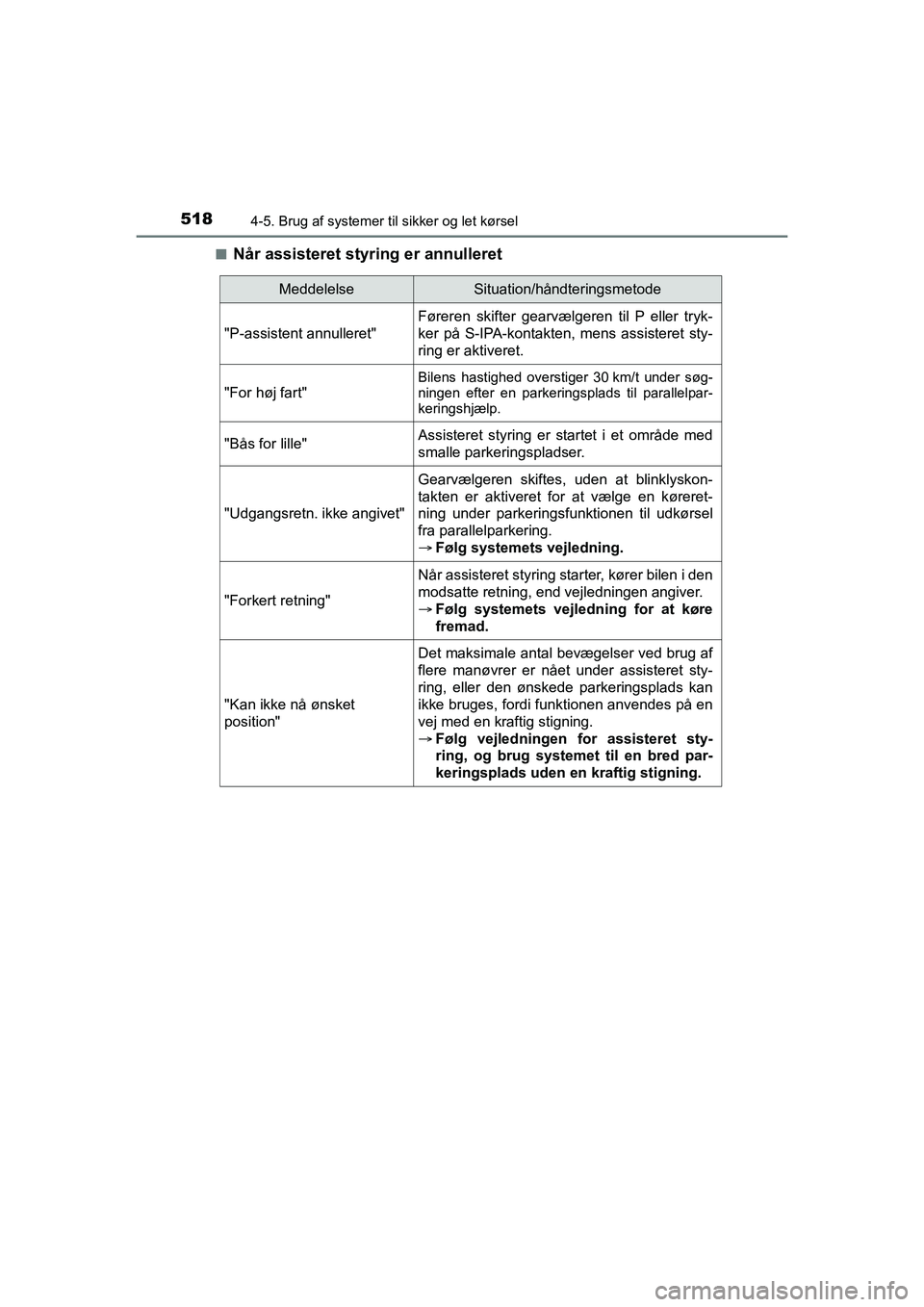

5184-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DKn
NÃ¥r assisteret styr
ing er annulleret
MeddelelseSituation/håndteringsmetode
"P-assistent annulleret"
Føreren skifter gearvælgeren til P eller tryk-
ker på S-IPA-kontakten, mens assisteret sty-
ring er aktiveret.
"For høj fart"
Bilens hastighed overstiger 30 km/t under søg-
ningen efter en parkeringsplads til parallelpar-
keringshjælp.
"Bås for lille"Assisteret styring er startet i et område med
smalle parkeringspladser.
"Udgangsretn. ikke angivet"
Gearvælgeren skiftes, uden at blinklyskon-
takten er aktiveret for at vælge en køreret-
ning under parkeringsfunktionen til udkørsel
fra parallelparkering.
 Følg systemets vejledning.
"Forkert retning"
Når assisteret styring starter, kører bilen i den
modsatte retning, end vejledningen angiver.
 Følg systemets vejledning for at køre
fremad.
"Kan ikke nå ønsket
position"
Det maksimale antal bevægelser ved brug af
flere manøvrer er nået under assisteret sty-
ring, eller den ønskede parkeringsplads kan
ikke bruges, fordi funktionen anvendes på en
vej med en kraftig stigning.
 Følg vejledningen for assisteret sty-
ring, og brug systemet til en bred par-
keringsplads uden en kraftig stigning.
OM10566DK.book Page 518 Frid ay, January 29, 2021 9:55 AM
