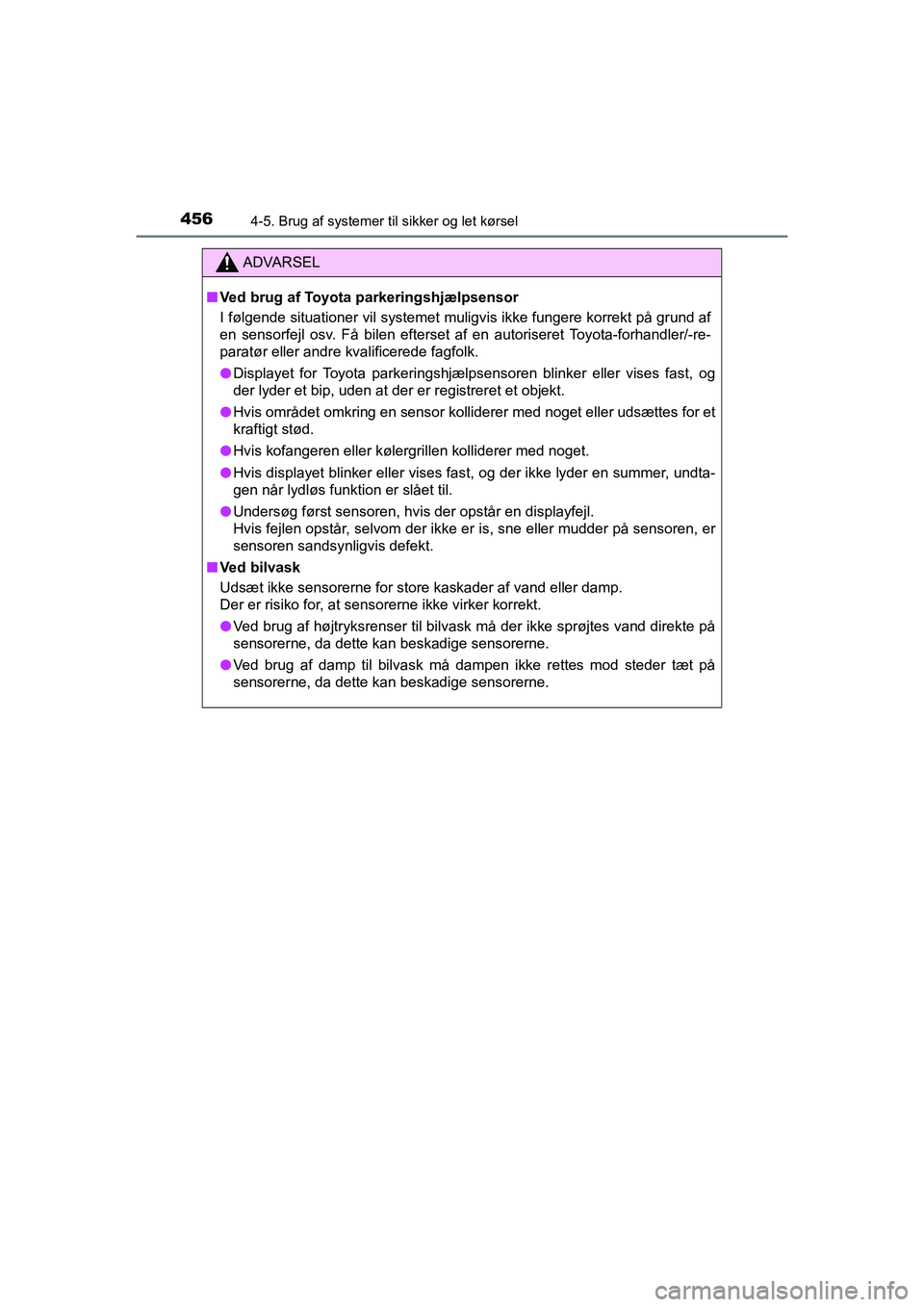

4564-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DK
ADVARSEL
nVed brug af Toyota parkeringshjælpsensor
I følgende situationer vil systemet muligvis ikke fungere korrekt på grund af
en sensorfejl osv. FÃ¥ bilen efterset af en autoriseret Toyota-forhandler/-re-
paratør eller andre kvalificerede fagfolk.
l Displayet for Toyota parkeringshjælps ensoren blinker eller vises fast, og
der lyder et bip, uden at der er registreret et objekt.
l Hvis området omkring en sensor kolliderer med noget eller udsættes for et
kraftigt stød.
l Hvis kofangeren eller kølergrillen kolliderer med noget.
l Hvis displayet blinker eller vises fast, og der ikke lyder en summer, undta-
gen når lydløs funktion er slået til.
l Undersøg først sensoren, hvis der opstår en displayfejl.
Hvis fejlen opstår, selvom der ikke er is, sne eller mudder på sensoren, er
sensoren sandsynligvis defekt.
n Ved bilvask
Udsæt ikke sensorerne for store kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke virker korrekt.
l Ved brug af højtryksrenser til bilvask må der ikke sprøjtes vand direkte på
sensorerne, da dette kan beskadige sensorerne.
l Ved brug af damp til bilvask må dampen ikke rettes mod steder tæt på
sensorerne, da dette kan beskadige sensorerne.
OM10566DK.book Page 456 Frid ay, January 29, 2021 9:55 AM

457
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
C-HR HV OM10701DK
RCTA
(advarsel om krydse nde trafik bag bilen)

RCTA-funktionen anvender BSM-systemets sideradarsensorer bag
bagkofangeren. Funktionen er ber egnet til at hjælpe føreren med at
orientere sig i områder, der er vanskelige at se under bakning.
Sidespejl-indikatorer
Når det registreres, at en bil nærmer sig fra højre eller venstre bag bilen,
blinker begge sidespejl-indikatorerne.
RCTA-summer
Når en bil nærmer sig fra højre eller venstre bag bilen, lyder en summer.
Summeren lyder også i cirka 1 sekund, umiddelbart efter at RCTA-funktio-
nen er aktiveret.
"RCTA OFF"-indikator
Lyser når advarsel om krydsende trafik bag bilen er deaktiveret.
: Hvis monteret
Oversigt over advarsel om krydsende trafik bag bilen
OM10566DK.book Page 457 Frid ay, January 29, 2021 9:55 AM

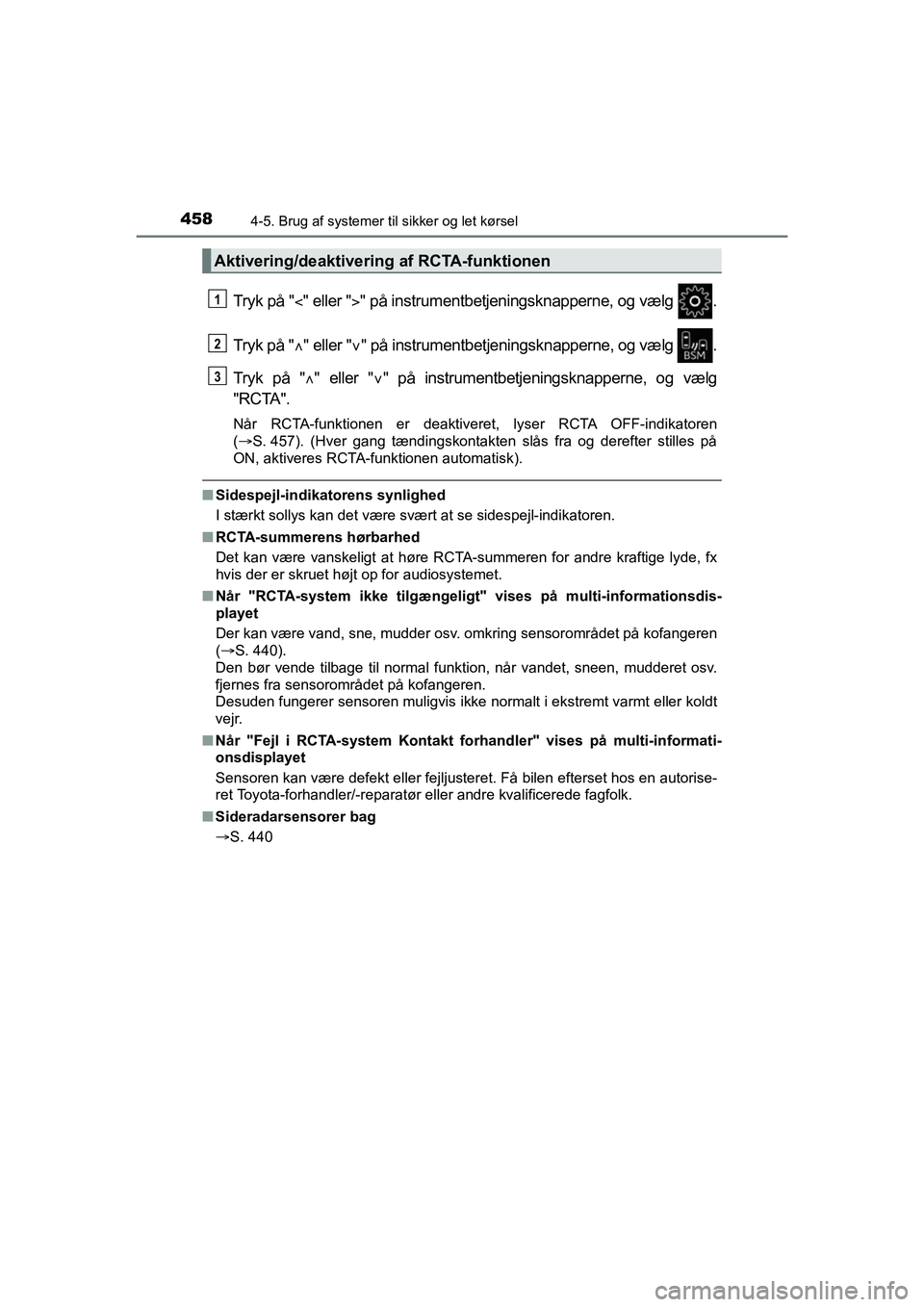

4584-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DK
Tryk på "" eller " " på instrumentbetjeningsknapperne, og vælg .
Tryk på " " eller " " på instrumentbetjeningsknapperne, og vælg .
Tryk på " " eller " " på instrumentbetjeningsknapperne, og vælg
"RCTA".
NÃ¥r RCTA-funktionen er deaktiveret, lyser RCTA OFF-indikatoren
( S. 457). (Hver gang tændingskontakten slås fra og derefter stilles på
ON, aktiveres RCTA-funktionen automatisk).
n Sidespejl-indikatorens synlighed
I stærkt sollys kan det være svært at se sidespejl-indikatoren.\
n RCTA-summerens hørbarhed
Det kan være vanskeligt at høre RCTA-summeren for andre kraftige lyde, fx
hvis der er skruet højt op for audiosystemet.
n Når "RCTA-system ikke tilgængeligt " vises på multi-informationsdis-
playet
Der kan være vand, sne, mudder osv. omkring sensorområdet på kofangeren
( ï‚®S. 440).
Den bør vende tilbage til normal funktion, når vandet, sneen, mudderet osv.
fjernes fra sensorområdet på kofangeren.
Desuden fungerer sensoren muligvis ikke normalt i ekstremt varmt eller koldt
vejr.
n Når "Fejl i RCTA-system Kontakt forh andler" vises på multi-informati-
onsdisplayet
Sensoren kan være defekt eller fejljusteret. Få bilen efterset hos en autorise-
ret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
n Sideradarsensorer bag
ï‚®S. 440
Aktivering/deaktivering af RCTA-funktionen
1
2
3
OM10566DK.book Page 458 Frid ay, January 29, 2021 9:55 AM

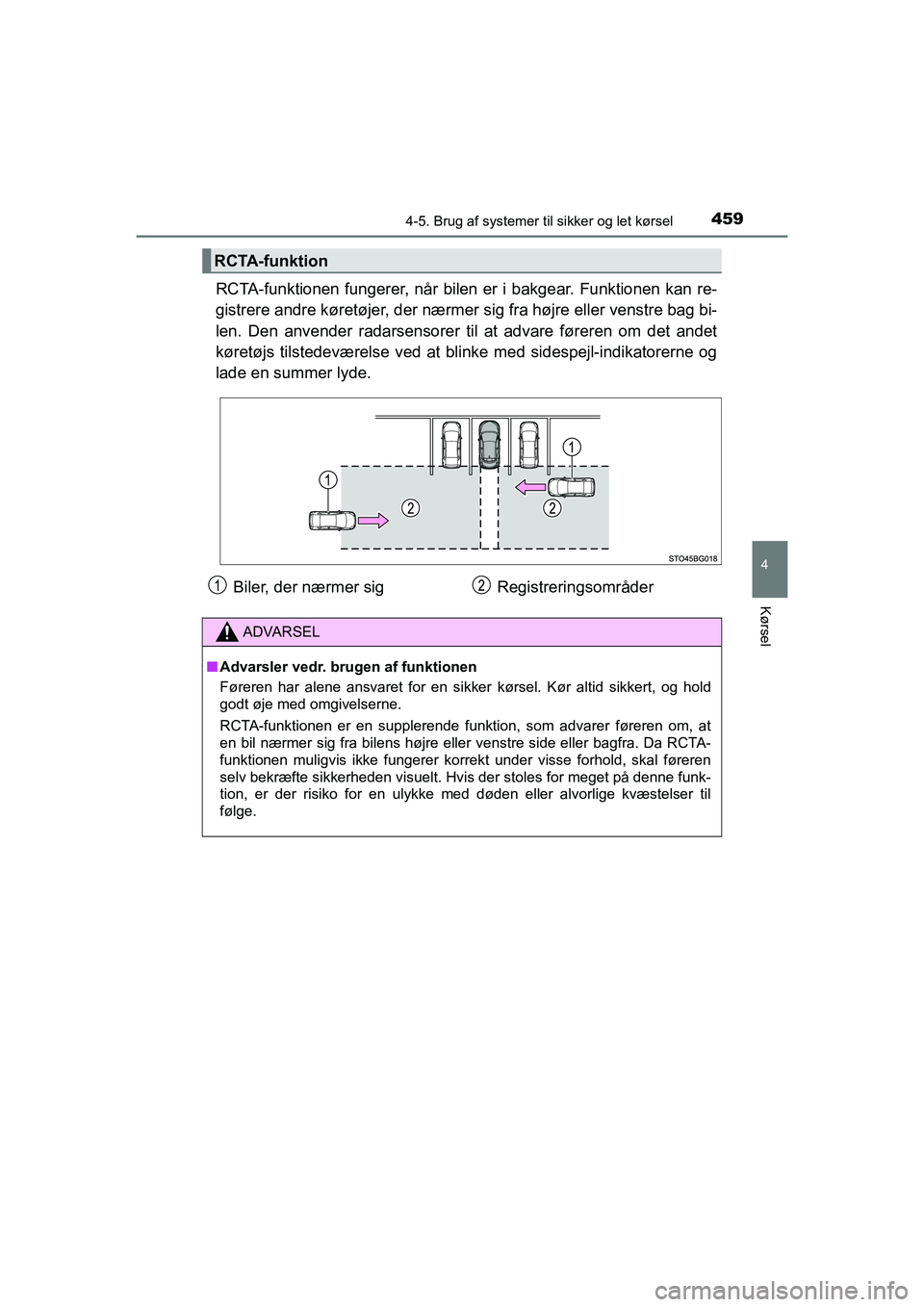

4594-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DK
RCTA-funktionen fungerer, når bilen er i bakgear. Funktionen kan re-
gistrere andre køretøjer, der nærmer sig fra højre eller venstre bag bi-
len. Den anvender radarsensorer til at advare føreren om det andet
køretøjs tilstedeværelse ved at bl inke med sidespejl-indikatorerne og
lade en summer lyde.
RCTA-funktion
Biler, der nærmer sig Registreringsområder
ADVARSEL
nAdvarsler vedr. brugen af funktionen
Føreren har alene ansvaret for en sikker kørsel. Kør altid sikkert, og hold
godt øje med omgivelserne.
RCTA-funktionen er en supplerende funktion, som advarer føreren om, at
en bil nærmer sig fra bilens højre elle r venstre side eller bagfra. Da RCTA-
funktionen muligvis ikke fungerer korrekt under visse forhold, skal føreren
selv bekræfte sikkerheden visuelt. Hvis der stoles for meget på denne funk-
tion, er der risiko for en ulykke med døden eller alvorlige kvæstelser til
følge.
OM10566DK.book Page 459 Frid ay, January 29, 2021 9:55 AM

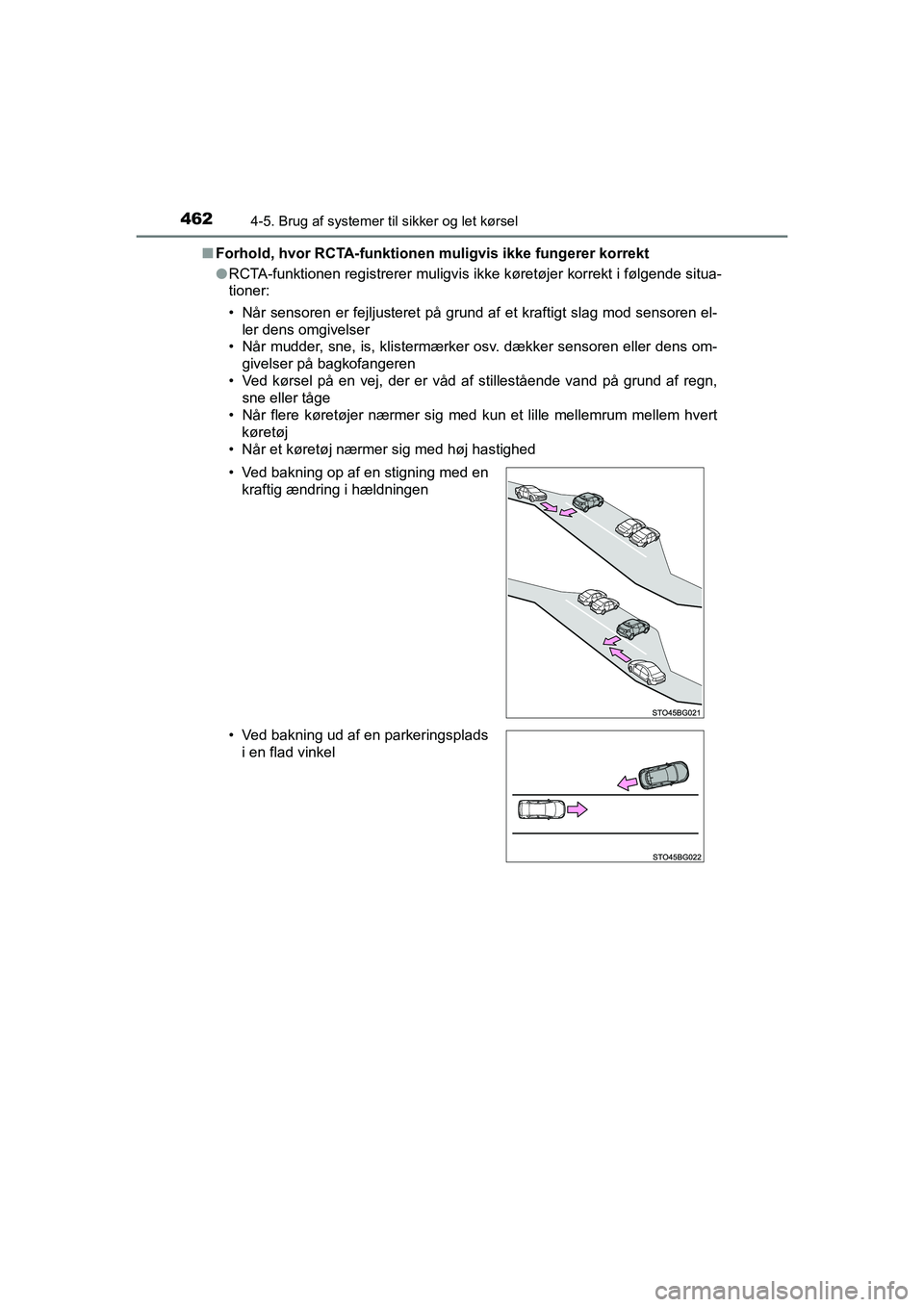

4624-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DKn
Forhold, hvor RCTA-funktionen muligvis ikke fungerer korrekt
l RCTA-funktionen registrerer muligvis i kke køretøjer korrekt i følgende situa-
tioner:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren el- ler dens omgivelser
• Når mudder, sne, is, klistermærker osv. dækker sensoren eller dens om-
givelser på bagkofangeren
• Ved kørsel på en vej, der er våd af stillestående vand på grund af regn, sne eller tåge
• Når flere køretøjer nærmer sig med kun et lille mellemrum mellem hvert
køretøj
• Når et køretøj nærmer sig med høj hastighed
• Ved bakning op af en stigning med en kraftig ændring i hældningen
• Ved bakning ud af en parkeringsplads i en flad vinkel
OM10566DK.book Page 462 Frid ay, January 29, 2021 9:55 AM

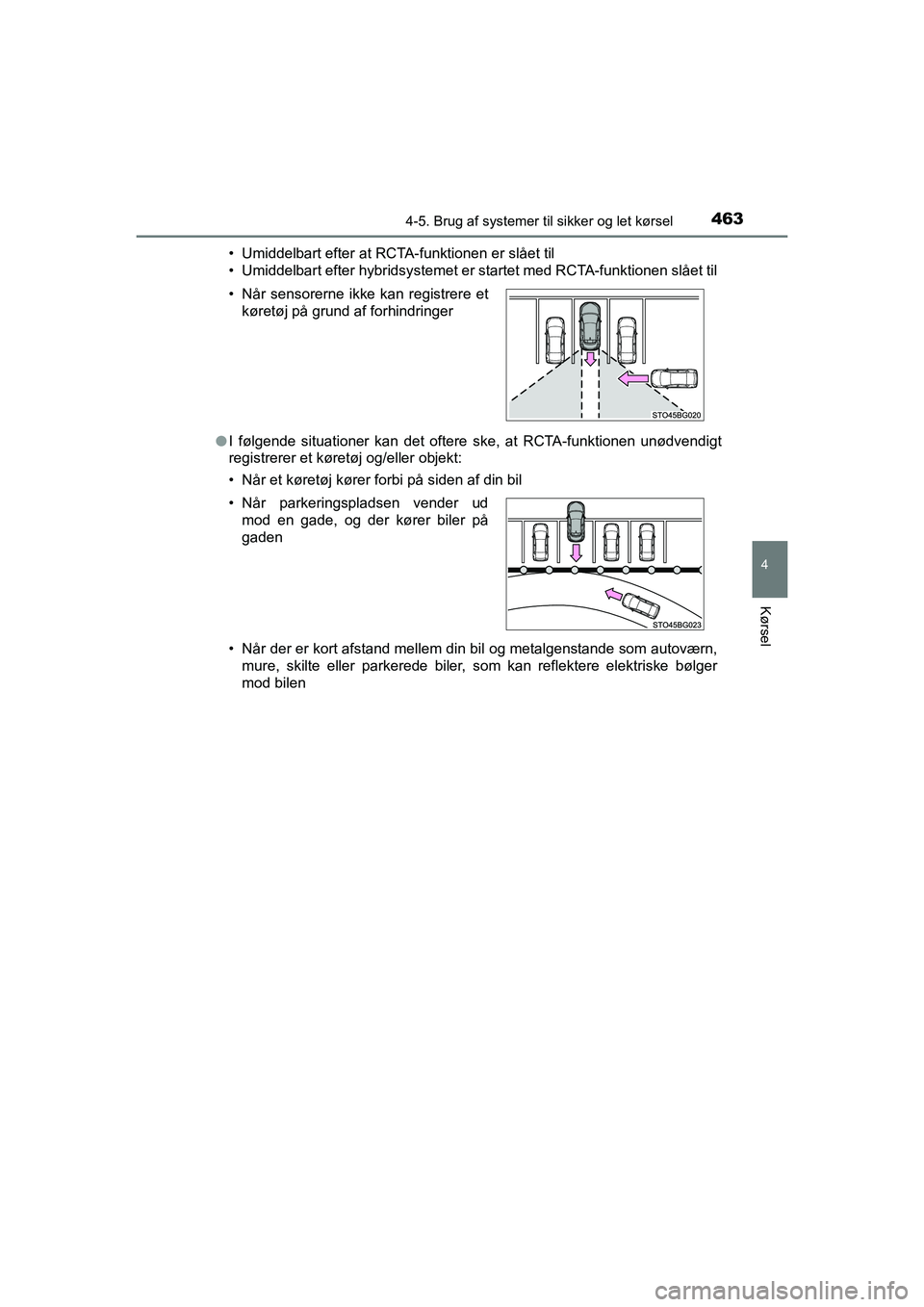

4634-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DK• Umiddelbart efter at RCTA-funktionen er slået til
• Umiddelbart efter hybridsystemet er startet med RCTA-funktionen slået til
l I følgende situationer kan det oftere ske, at RCTA-funktionen unødvendigt
registrerer et køretøj og/eller objekt:
• Når et køretøj kører forbi på siden af din bil
• Når der er kort afstand mellem di n bil og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som kan reflektere elektriske bølger
mod bilen
• Når sensorerne ikke kan registrere et
køretøj på grund af forhindringer
• Når parkeringspladsen vender ud mod en gade, og der kører biler på
gaden
OM10566DK.book Page 463 Frid ay, January 29, 2021 9:55 AM

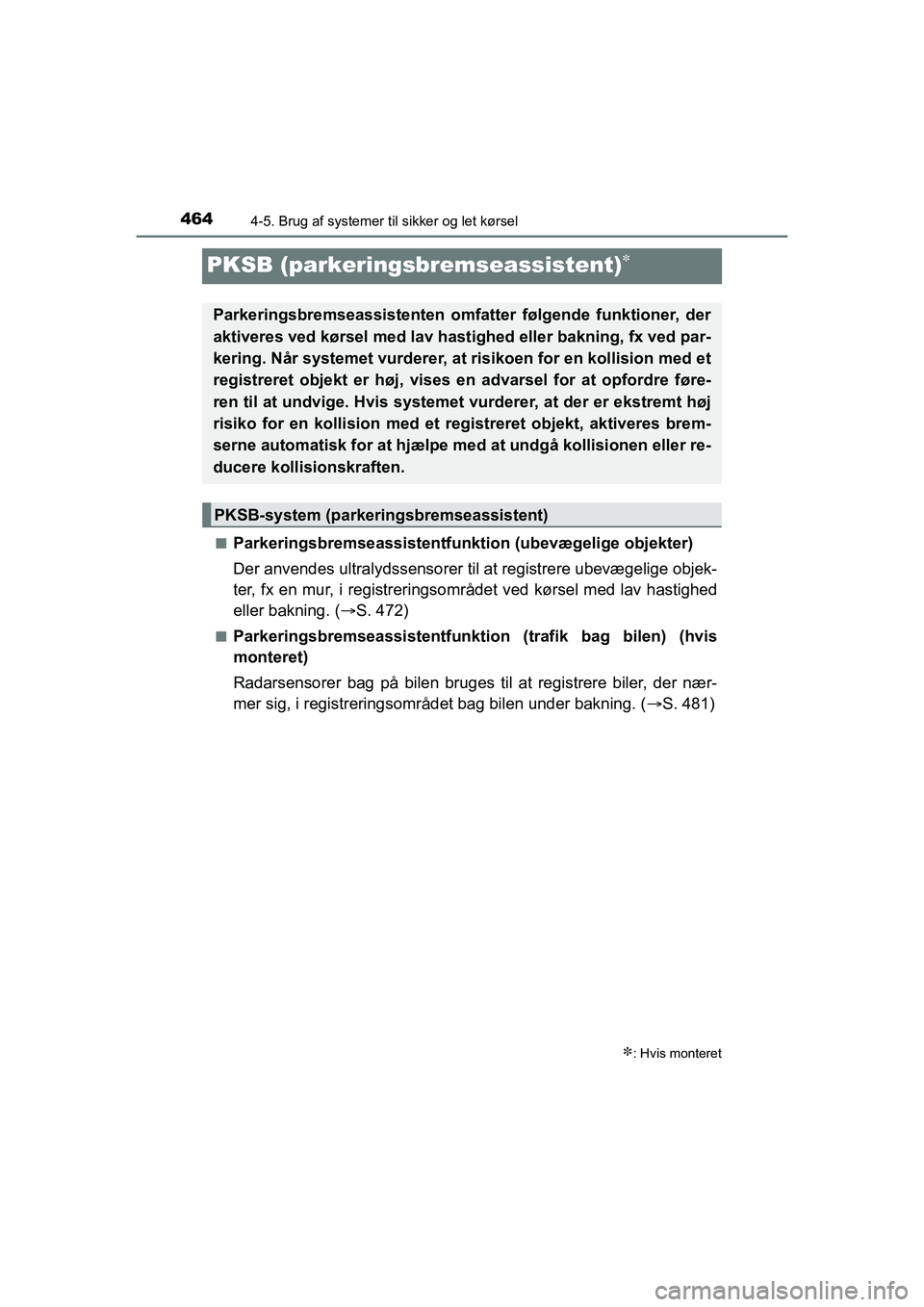

4644-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DK
PKSB (parkeringsbremseassistent)
nParkeringsbremseassistentfunk tion (ubevægelige objekter)
Der anvendes ultralydssensorer til at registrere ubevægelige objek-
ter, fx en mur, i registreringso mrådet ved kørsel med lav hastighed
eller bakning. ( ï‚®S. 472)
nParkeringsbremseassistentfunkti on (trafik bag bilen) (hvis
monteret)
Radarsensorer bag på bilen bruges til at registrere biler, der nær-
mer sig, i registreringsområdet bag bilen under bakning. ( S. 481)
: Hvis monteret
Parkeringsbremseassistenten omfatter følgende funktioner, der
aktiveres ved kørsel med lav hast ighed eller bakning, fx ved par-
kering. NÃ¥r systemet vurderer, at risikoen for en kollision med et
registreret objekt er høj, vises en advarsel for at opfordre føre-
ren til at undvige. Hvis systemet vurderer, at der er ekstremt høj
risiko for en kollision med et registreret objekt, aktiveres brem-
serne automatisk for at hjælpe me d at undgå kollisionen eller re-
ducere kollisionskraften.
PKSB-system (parkeringsbremseassistent)
OM10566DK.book Page 464 Frid ay, January 29, 2021 9:55 AM

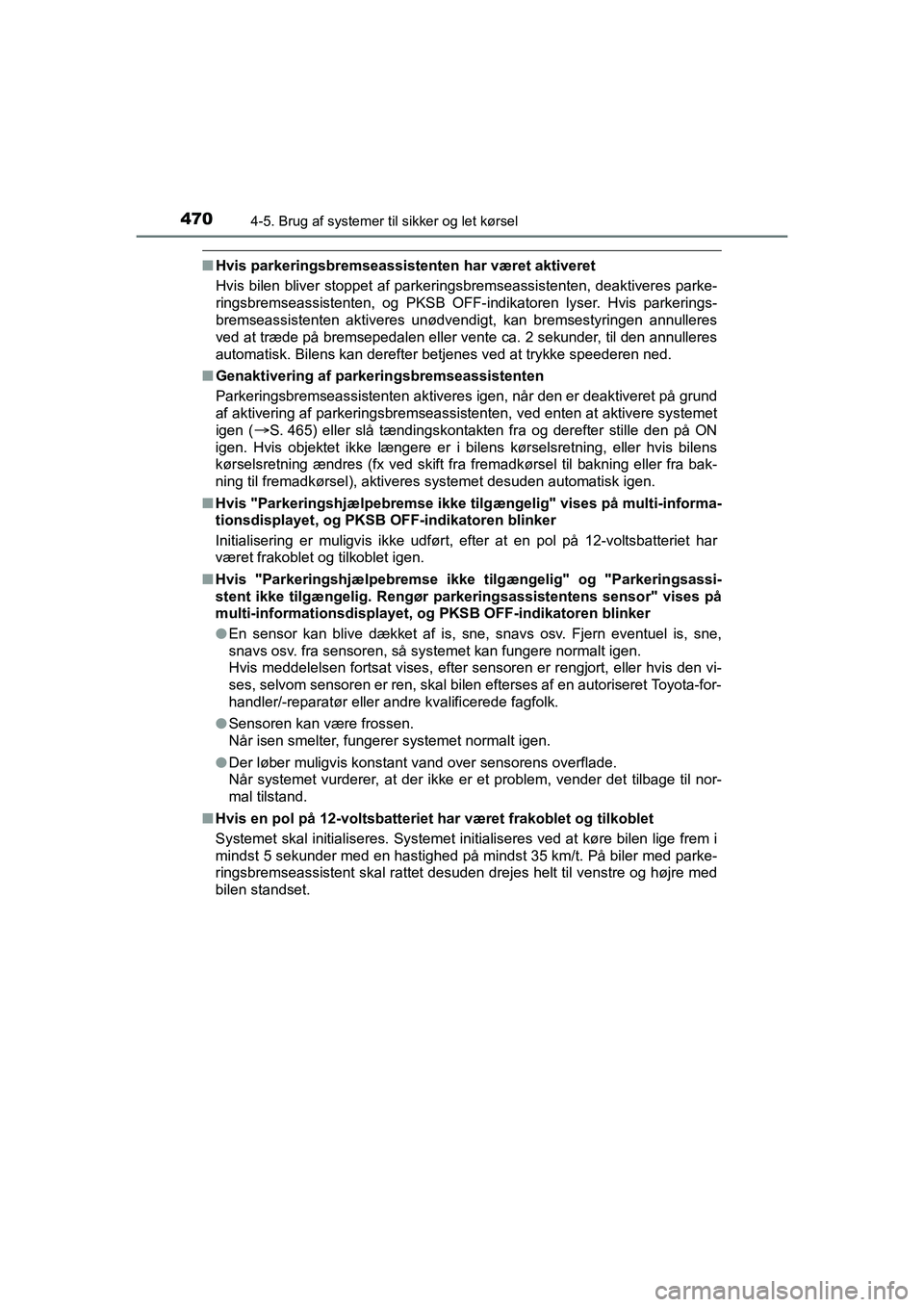

4704-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DK
nHvis parkeringsbremseassistenten har været aktiveret
Hvis bilen bliver stoppet af parkeri ngsbremseassistenten, deaktiveres parke-
ringsbremseassistenten, og PKSB OFF-i ndikatoren lyser. Hvis parkerings-
bremseassistenten aktiveres unødvendigt, kan bremsestyringen annulleres
ved at træde på bremsepedalen eller vente ca. 2 sekunder, til den annulleres
automatisk. Bilens kan derefter betjenes ved at trykke speederen ned.
n Genaktivering af par keringsbremseassistenten
Parkeringsbremseassistenten aktiveres igen, når den er deaktiveret på grund
af aktivering af parkeringsbremseassistenten, ved enten at aktivere systemet
igen (
S. 465) eller slå tændingskontakten fra og derefter stille den på ON
igen. Hvis objektet ikke længere er i bilens kørselsretning, eller\
hvis bilens
kørselsretning ændres (fx ved skift fr a fremadkørsel til bakning eller fra bak-
ning til fremadkørsel), aktiveres systemet desuden automatisk igen.
n Hvis "Parkeringshjælpebremse ikke ti lgængelig" vises på multi-informa-
tionsdisplayet, og PKSB OFF-indikatoren blinker
Initialisering er muligvis ikke udført, efter at en pol på 12-voltsbatteriet har
været frakoblet og tilkoblet igen.
n Hvis "Parkeringshjælpebremse ikke tilgængelig" og "Parkeringsassi-
stent ikke tilgængelig. Rengør parkeringsassistentens sensor" vises på
multi-informationsdisplayet, og PKSB OFF-indikatoren blinker
l En sensor kan blive dækket af is, sne, snavs osv. Fjern eventuel is, sne,
snavs osv. fra sensoren, så systemet kan fungere normalt igen.
Hvis meddelelsen fortsat vises, efter sensoren er rengjort, eller hvis den vi-
ses, selvom sensoren er ren, skal bilen efterses af en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
l Sensoren kan være frossen.
NÃ¥r isen smelter, fungerer systemet normalt igen.
l Der løber muligvis konstant vand over sensorens overflade.
NÃ¥r systemet vurderer, at der ikke er et problem, vender det tilbage til nor-
mal tilstand.
n Hvis en pol på 12-voltsbatteriet har været frakoblet og tilkoblet
Systemet skal initialiseres. Systemet initialiseres ved at køre bilen lige frem i
mindst 5 sekunder med en hastighed på mindst 35 km/t. På biler med parke-
ringsbremseassistent skal rattet desuden drejes helt til venstre og højre med
bilen standset.
OM10566DK.book Page 470 Frid ay, January 29, 2021 9:55 AM

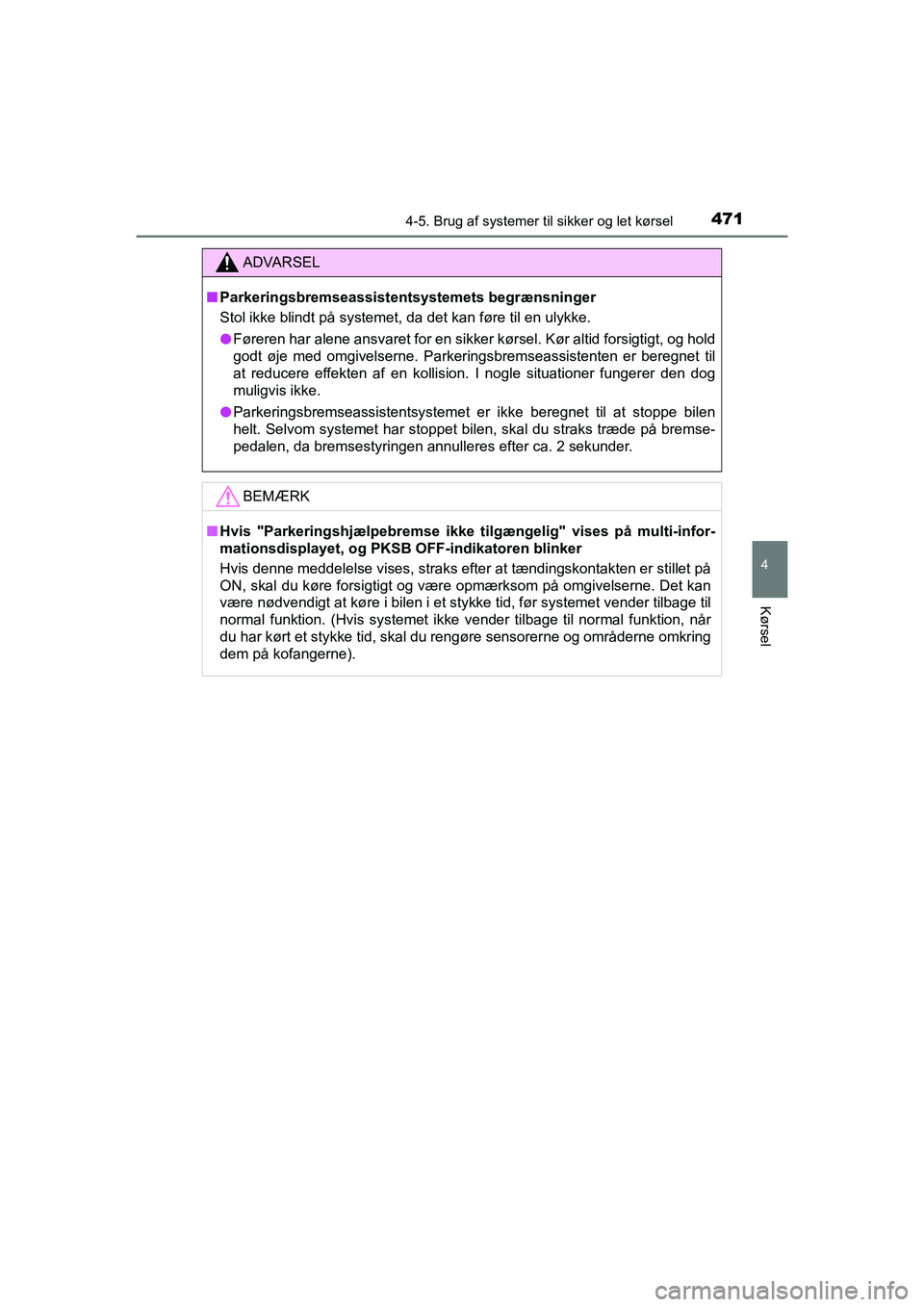

4714-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DK
ADVARSEL
nParkeringsbremseassistents ystemets begrænsninger
Stol ikke blindt på systemet, da det kan føre til en ulykke.
l Føreren har alene ansvaret for en sikker kørsel. Kør altid forsigtigt, og hold
godt øje med omgivelserne. Parkeringsbremseassistenten er beregnet til
at reducere effekten af en kollision. I nogle situationer fungerer den dog
muligvis ikke.
l Parkeringsbremseassistentsystemet er ikke beregnet til at stoppe bilen
helt. Selvom systemet har stoppet bilen, skal du straks træde på bremse-
pedalen, da bremsestyringen annulleres efter ca. 2 sekunder.
BEMÆRK
nHvis "Parkeringshjælpebremse ikke tilgængelig" vises på multi-infor-
mationsdisplayet, og PKSB OFF-indikatoren blinker
Hvis denne meddelelse vises, straks efter at tændingskontakten er stillet på
ON, skal du køre forsigtigt og være opmærksom på omgivelserne. Det kan
være nødvendigt at køre i bilen i et stykke tid, før systemet vender tilbage til
normal funktion. (Hvis systemet ikke vender tilbage til normal funktion, når
du har kørt et stykke tid, skal du rengøre sensorerne og områderne omkring
dem på kofangerne).
OM10566DK.book Page 471 Frid ay, January 29, 2021 9:55 AM

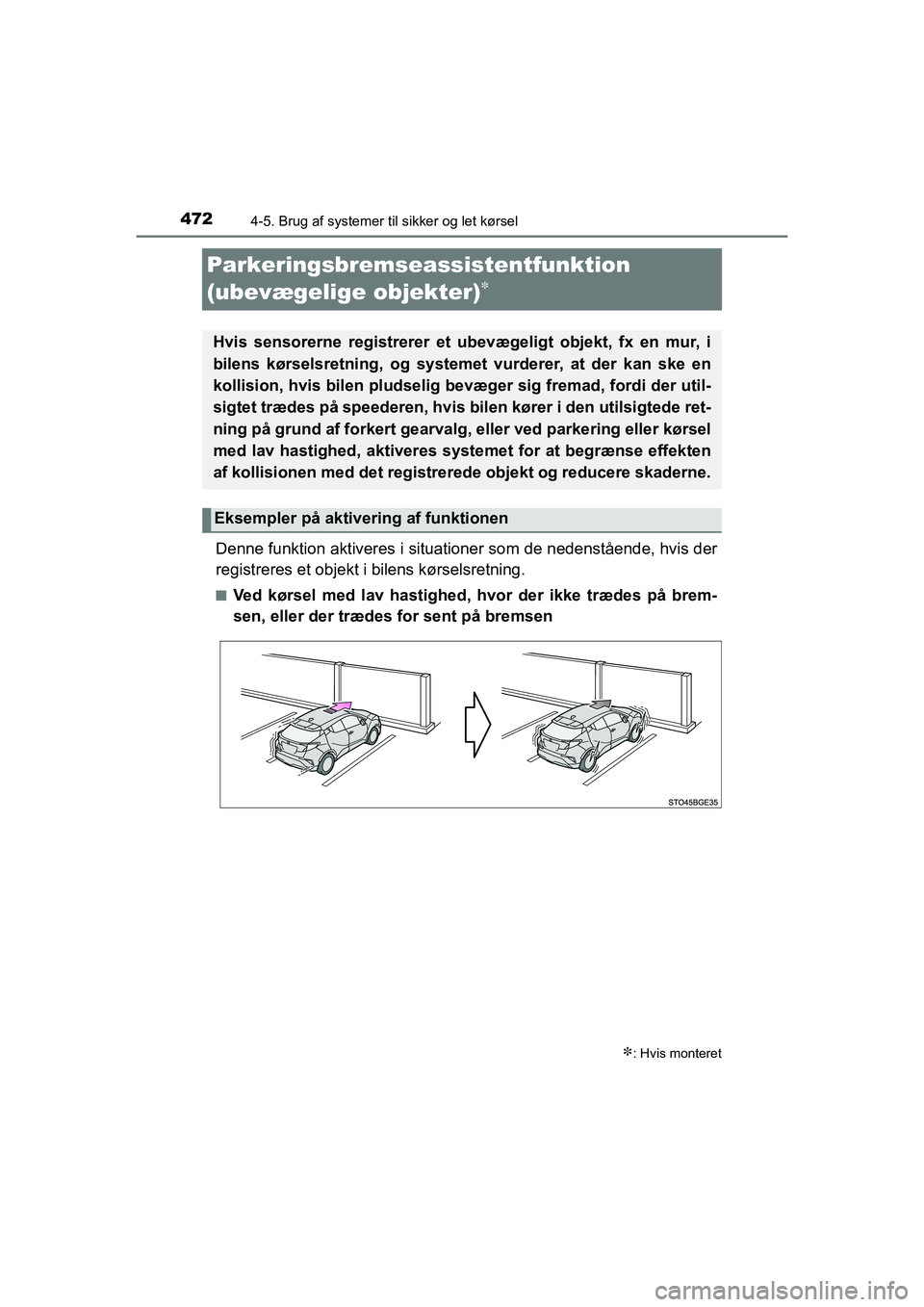

4724-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DK
Parkeringsbremseas sistentfunktion
(ubevægelige objekter)

Denne funktion aktiveres i situationer som de nedenstående, hvis der
registreres et objekt i bilens kørselsretning.
nVed kørsel med lav hastighed, hvor der ikke trædes på brem-
sen, eller der trædes for sent på bremsen
: Hvis monteret
Hvis sensorerne registrerer et ubevægeligt objekt, fx en mur, i
bilens kørselsretning, og systemet vurderer, at der kan ske en
kollision, hvis bilen pludselig b evæger sig fremad, fordi der util-
sigtet trædes på speederen, hvis bilen kører i den utilsigtede ret-
ning på grund af forkert gearvalg, eller ved parkering eller kørsel
med lav hastighed, aktiveres systemet for at begrænse effekten
af kollisionen med det registrerede objekt og reducere skaderne.
Eksempler på aktivering af funktionen
OM10566DK.book Page 472 Frid ay, January 29, 2021 9:55 AM
