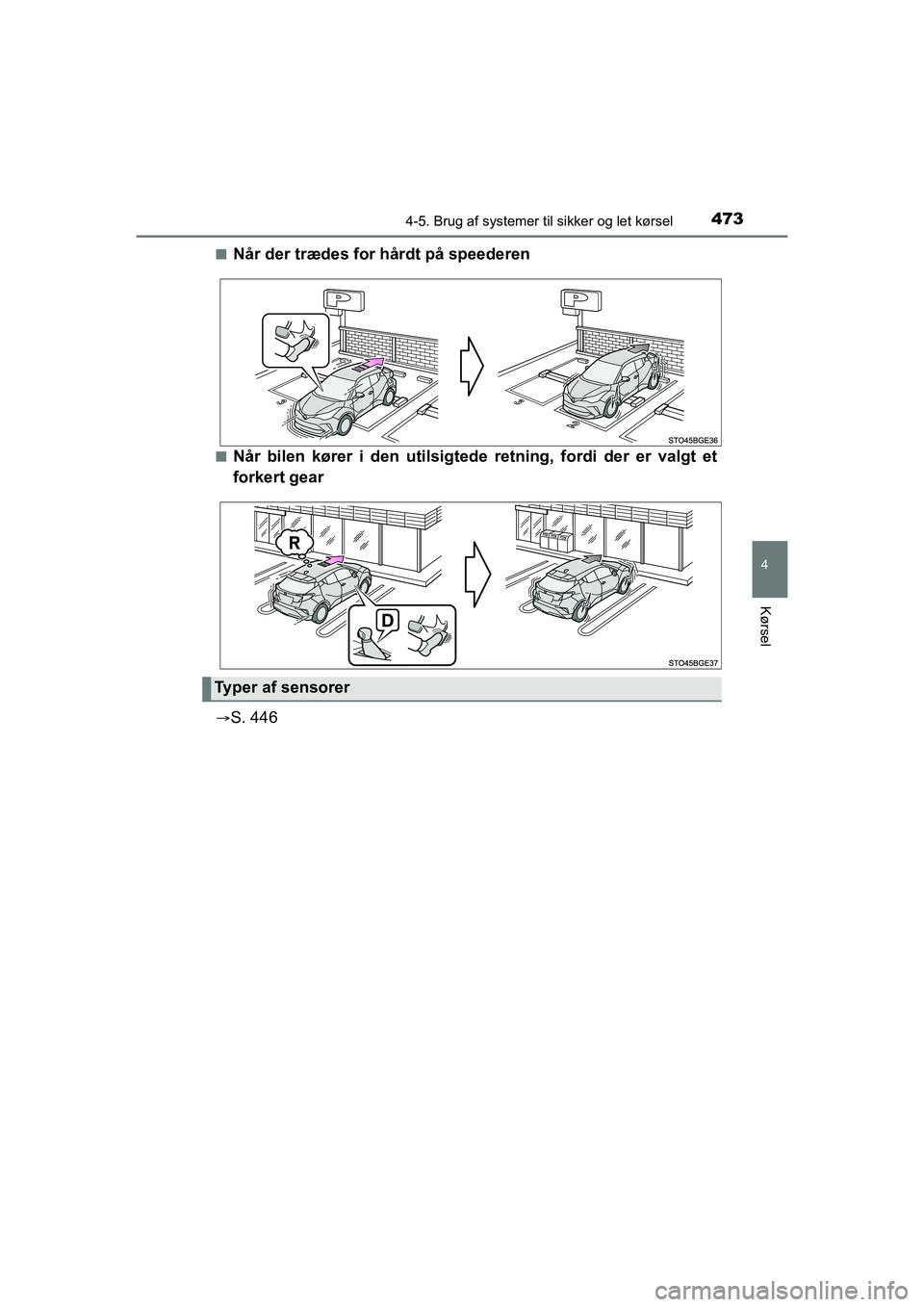

4734-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DKn
Når der trædes for hårdt på speederen
nNår bilen kører i den utilsigtede retning, fordi der er valgt et
forkert gear
S. 446
Typer af sensorer
OM10566DK.book Page 473 Frid
ay, January 29, 2021 9:55 AM

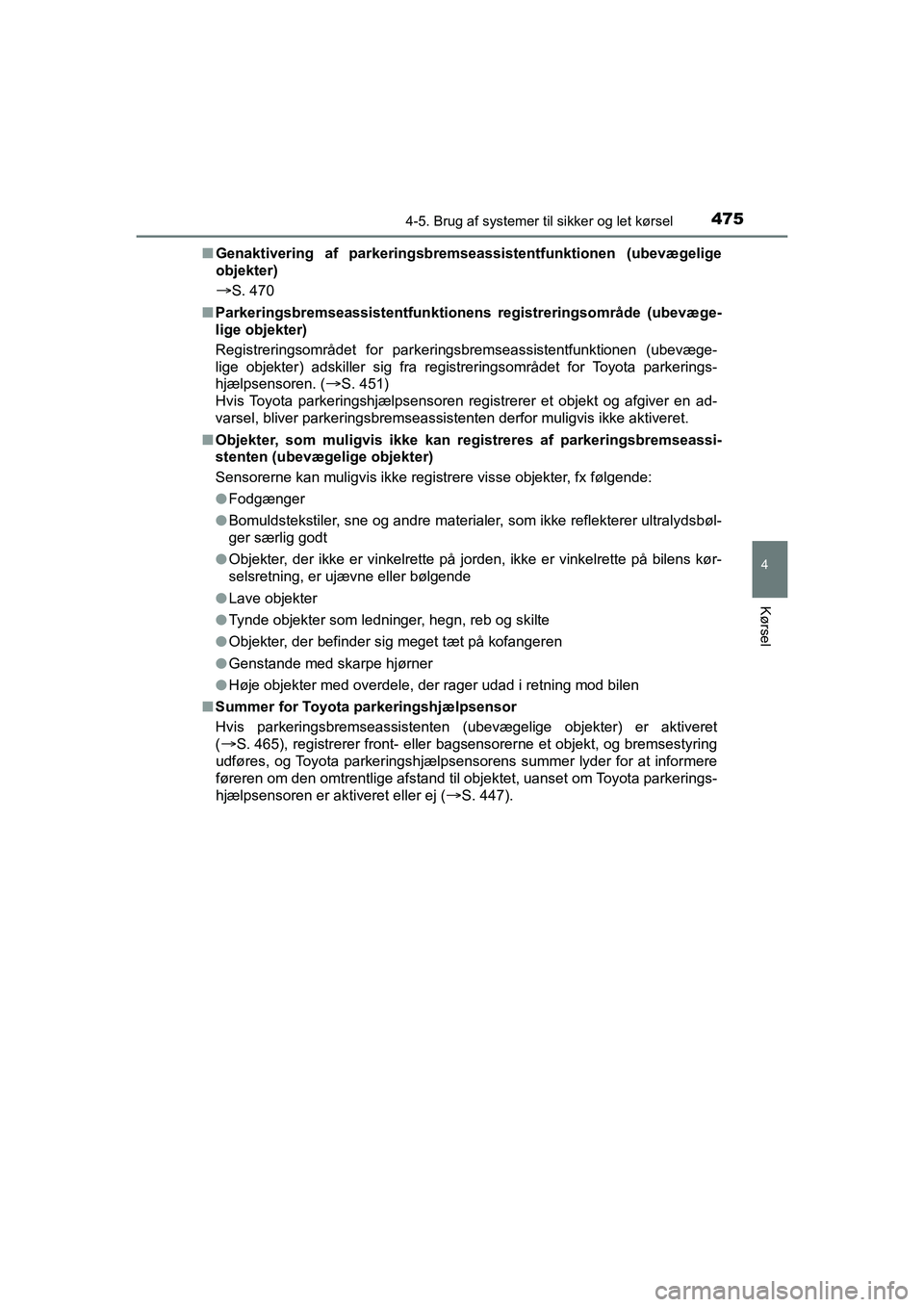

4754-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DKn
Genaktivering af parkeringsbremseassistentfunktionen (ubevægelige
objekter)
S. 470
n Parkeringsbremseassistentfunktionens registreringsområde (ubevæge-
lige objekter)
Registreringsområdet for parkeringsbremseassistentfunktionen (ubevæge-
lige objekter) adskiller sig fra regist reringsområdet for Toyota parkerings-
hjælpsensoren. (
S. 451)
Hvis Toyota parkeringshjælpsensoren registrerer et objekt og afgiver en ad-
varsel, bliver parkeringsbremseassistenten derfor muligvis ikke aktiveret.
n Objekter, som muligvis ikke kan registreres af parkeringsbremseassi-
stenten (ubevæ gelige objekter)
Sensorerne kan muligvis ikke registrere visse objekter, fx følgende:
l Fodgænger
l Bomuldstekstiler, sne og andre materialer, som ikke reflekterer ultralydsbøl-
ger særlig godt
l Objekter, der ikke er vinkelrette på jorden, ikke er vinkelrette på bilens kør-
selsretning, er ujævne eller bølgende
l Lave objekter
l Tynde objekter som ledninger, hegn, reb og skilte
l Objekter, der befinder sig meget tæt på kofangeren
l Genstande med skarpe hjørner
l Høje objekter med overdele, der rager udad i retning mod bilen
n Summer for Toyota parkeringshjælpsensor
Hvis parkeringsbremseassistenten (ubevægelige objekter) er aktiveret
(
S. 465), registrerer front- eller bagsensorerne et objekt, og bremsestyring
udføres, og Toyota parkeringshjælpsensorens summer lyder for at informere
føreren om den omtrentlige afstand til objektet, uanset om Toyota parkerings-
hjælpsensoren er aktiveret eller ej (
S. 447).
OM10566DK.book Page 475 Frid ay, January 29, 2021 9:55 AM

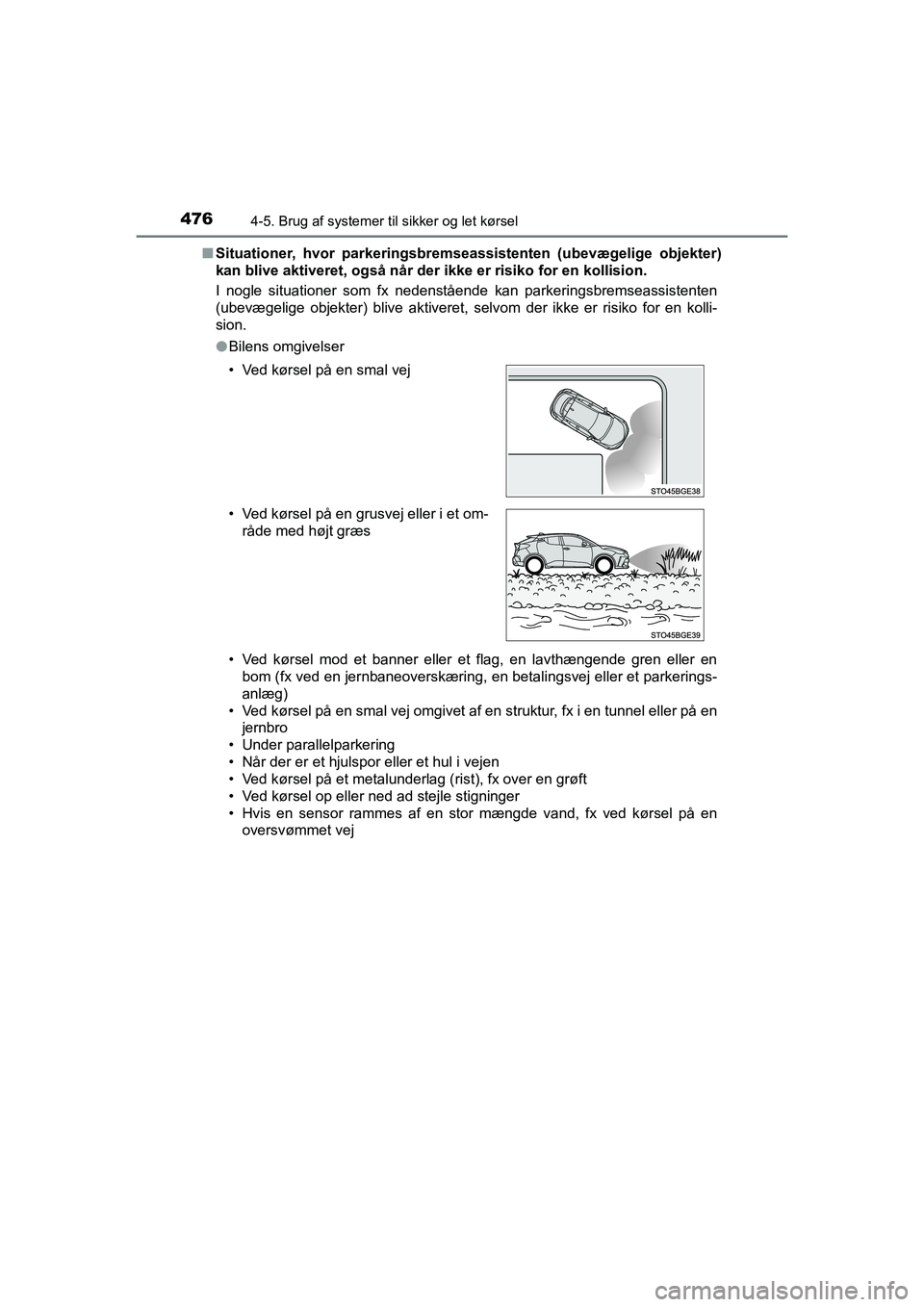

4764-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DKn
Situationer, hvor parkeringsbrem seassistenten (ubevægelige objekter)
kan blive aktiveret, også når der ikke er risiko for en kollision.
I nogle situationer som fx nedenstående kan parkeringsbremseassistenten
(ubevægelige objekter) blive aktiveret, selvom der ikke er risiko for en kolli-
sion.
l Bilens omgivelser
• Ved kørsel mod et banner eller et flag, en lavthængende gren eller en
bom (fx ved en jernbaneoverskæring, en betalingsvej eller et parkerings-
anlæg)
• Ved kørsel på en smal vej omgivet af en struktur, fx i en tunnel eller på en jernbro
• Under parallelparkering
• Når der er et hjulspor eller et hul i vejen
• Ved kørsel på et metalunderlag (rist), fx over en grøft
• Ved kørsel op eller ned ad stejle stigninger
• Hvis en sensor rammes af en stor mængde vand, fx ved kørsel på en oversvømmet vej
• Ved kørsel på en smal vej
• Ved kørsel på en grusvej eller i et om-
råde med højt græs
OM10566DK.book Page 476 Frid ay, January 29, 2021 9:55 AM

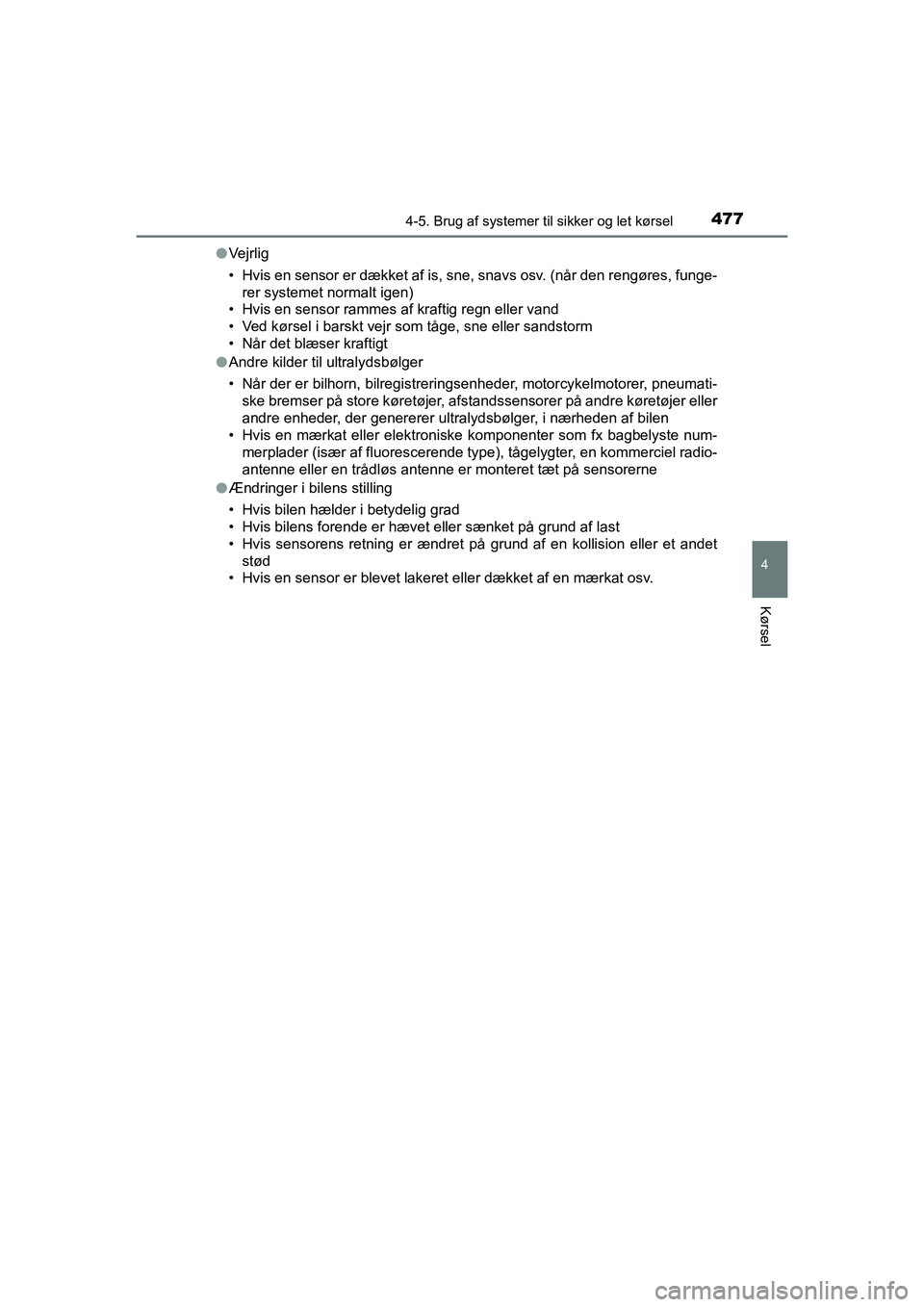

4774-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DKl
Ve j rl i g
• Hvis en sensor er dækket af is, sne, snavs osv. (når den rengøres, funge-
rer systemet normalt igen)
• Hvis en sensor rammes af kraftig regn eller vand
• Ved kørsel i barskt vejr som tåge, sne eller sandstorm
• Når det blæser kraftigt
l Andre kilder til ultralydsbølger
• Når der er bilhorn, bilregistre ringsenheder, motorcykelmotorer, pneumati-
ske bremser på store køretøjer, afstandssensorer på andre køretøjer eller
andre enheder, der genererer ultralyd sbølger, i nærheden af bilen
• Hvis en mærkat eller elektroniske komponenter som fx bagbelyste num- merplader (især af fluorescerende type), tågelygter, en kommerciel radio-
antenne eller en trådløs antenne er monteret tæt på sensorerne
l Ændringer i bilens stilling
• Hvis bilen hælder i betydelig grad
• Hvis bilens forende er hævet eller sænket på grund af last
• Hvis sensorens retning er ændret på grund af en kollision eller et andet
stød
• Hvis en sensor er blevet lakeret eller dækket af en mærkat osv.
OM10566DK.book Page 477 Frid ay, January 29, 2021 9:55 AM

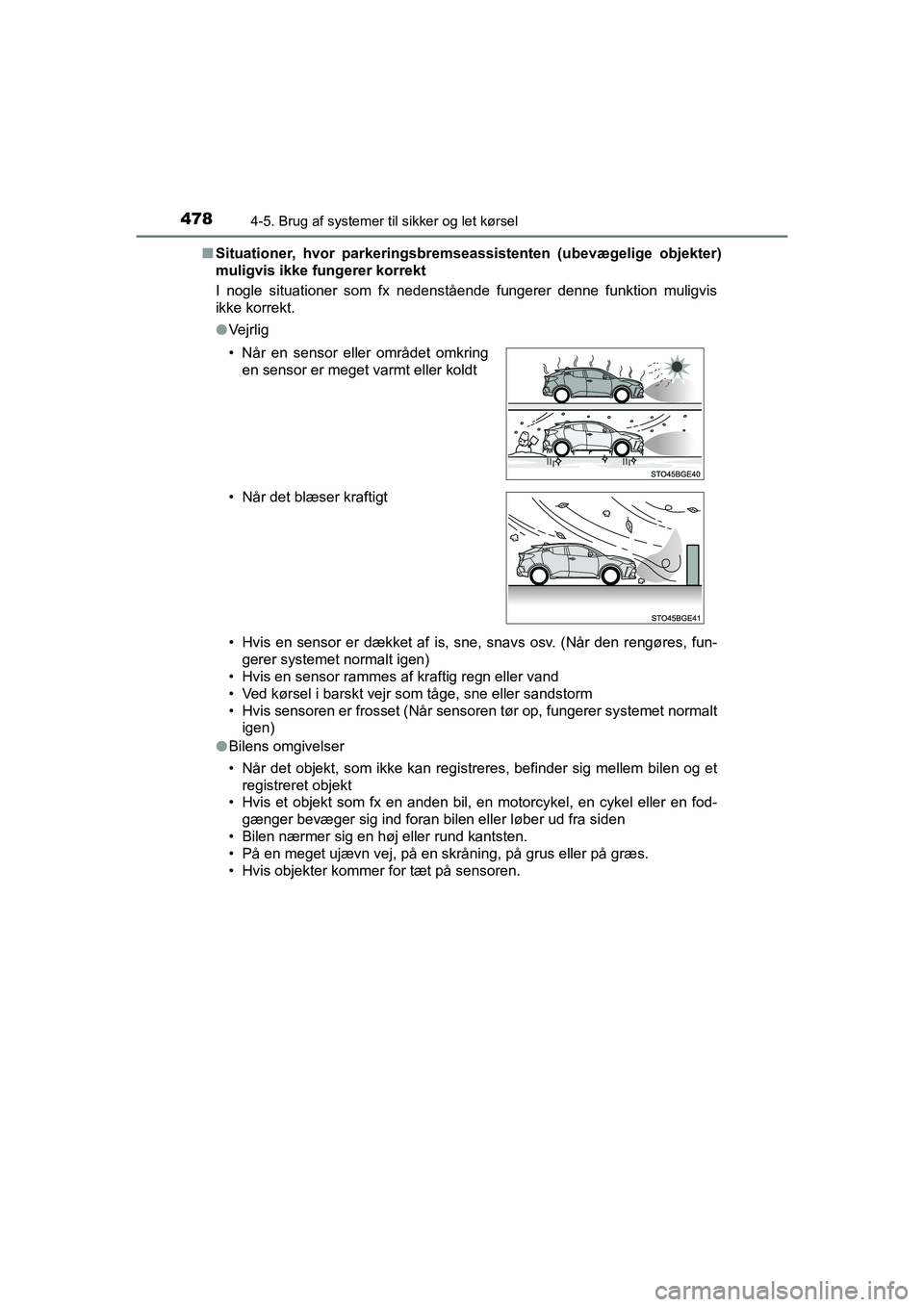

4784-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DKn
Situationer, hvor parkeringsbrem seassistenten (ubevægelige objekter)
muligvis ikke fungerer korrekt
I nogle situationer som fx nedenstående fungerer denne funktion muligvis
ikke korrekt.
l Ve j rl i g
• Hvis en sensor er dækket af is, sne, snavs osv. (Når den rengøres, fun-
gerer systemet normalt igen)
• Hvis en sensor rammes af kraftig regn eller vand
• Ved kørsel i barskt vejr som tåge, sne eller sandstorm
• Hvis sensoren er frosset (Når sensoren tør op, fungerer systemet normalt igen)
l Bilens omgivelser
• Når det objekt, som ikke kan registreres, befinder sig mellem bilen og et
registreret objekt
• Hvis et objekt som fx en anden bil, en motorcykel, en cykel eller en fod- gænger bevæger sig ind foran bilen eller løber ud fra siden
• Bilen nærmer sig en høj eller rund kantsten.
• På en meget ujævn vej, på en skråning, på grus eller på\
græs.
• Hvis objekter kommer for tæt på sensoren. • Når en sensor eller området omkring en sensor er meget varmt eller koldt
• Når det blæser kraftigt
OM10566DK.book Page 478 Frid ay, January 29, 2021 9:55 AM

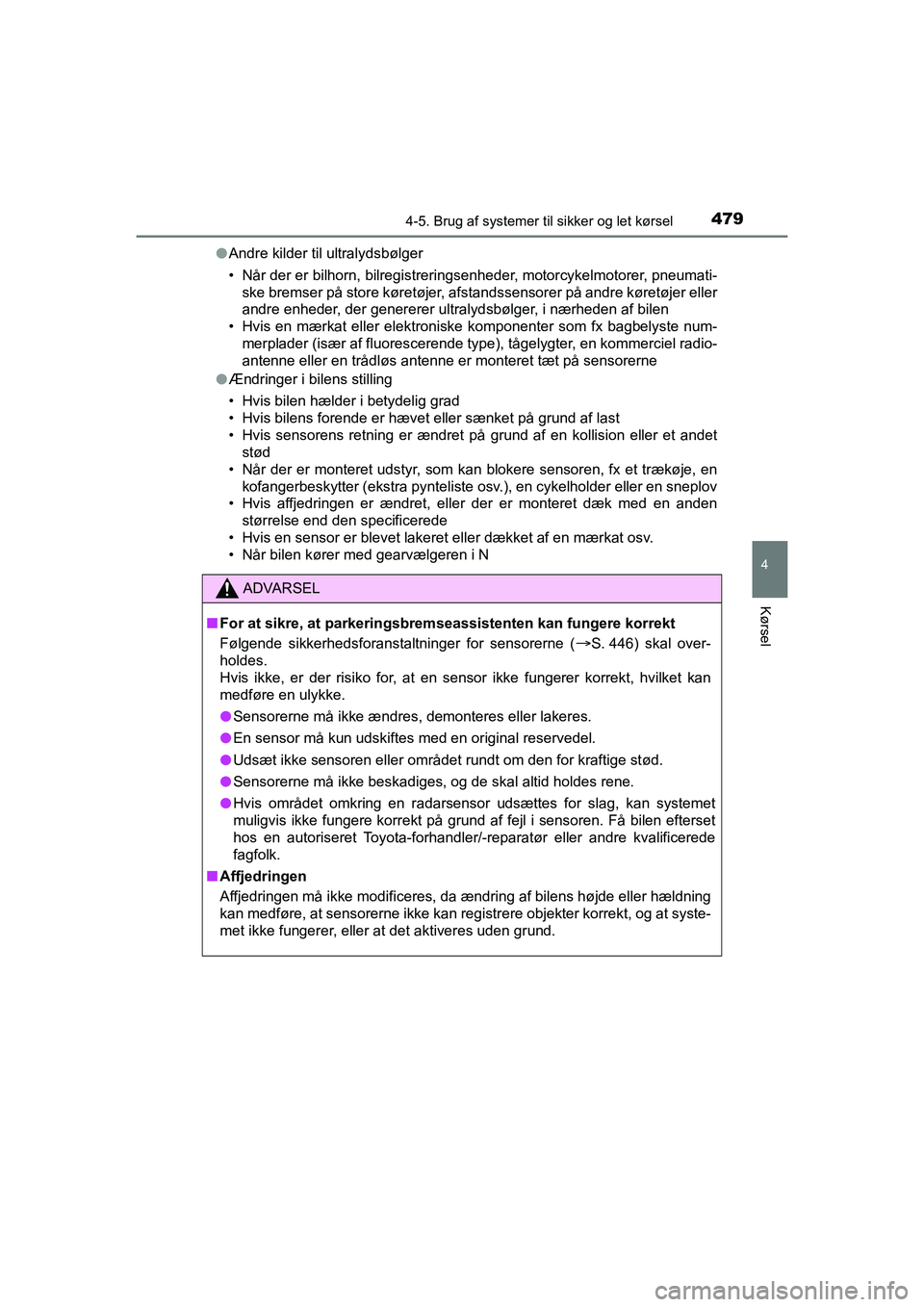

4794-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DKl
Andre kilder til ultralydsbølger
• Når der er bilhorn, bilregistre ringsenheder, motorcykelmotorer, pneumati-
ske bremser på store køretøjer, afstandssensorer på andre køretøjer eller
andre enheder, der genererer ultralyd sbølger, i nærheden af bilen
• Hvis en mærkat eller elektroniske komponenter som fx bagbelyste num- merplader (især af fluorescerende type), tågelygter, en kommerciel radio-
antenne eller en trådløs antenne er monteret tæt på sensorerne
l Ændringer i bilens stilling
• Hvis bilen hælder i betydelig grad
• Hvis bilens forende er hævet eller sænket på grund af last
• Hvis sensorens retning er ændret på grund af en kollision eller et andet
stød
• Når der er monteret udstyr, som kan blokere sensoren, fx et trækøje, en
kofangerbeskytter (ekstra pynteliste osv.), en cykelholder eller en sneplov
• Hvis affjedringen er ændret, eller der er monteret dæk med en anden størrelse end den specificerede
• Hvis en sensor er blevet lakeret eller dækket af en mærkat osv.
• Når bilen kører med gearvælgeren i N
ADVARSEL
nFor at sikre, at parkeringsbr emseassistenten kan fungere korrekt
Følgende sikkerhedsforanstaltninger for sensorerne (
S. 446) skal over-
holdes.
Hvis ikke, er der risiko for, at en sensor ikke fungerer korrekt, hvilket kan
medføre en ulykke.
l Sensorerne må ikke ændres, demonteres eller lakeres.
l En sensor må kun udskiftes med en original reservedel.
l Udsæt ikke sensoren eller området rundt om den for kraftige stød.
l Sensorerne må ikke beskadiges, og de skal altid holdes rene.
l Hvis området omkring en radarsensor udsættes for slag, kan systemet
muligvis ikke fungere korrekt på grund af fejl i sensoren. Få bilen efterset
hos en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk.
n Affjedringen
Affjedringen må ikke modificeres, da æ ndring af bilens højde eller hældning
kan medføre, at sensorerne ikke kan registrere objekter korrekt, og at syste-
met ikke fungerer, eller at det aktiveres uden grund.
OM10566DK.book Page 479 Frid ay, January 29, 2021 9:55 AM

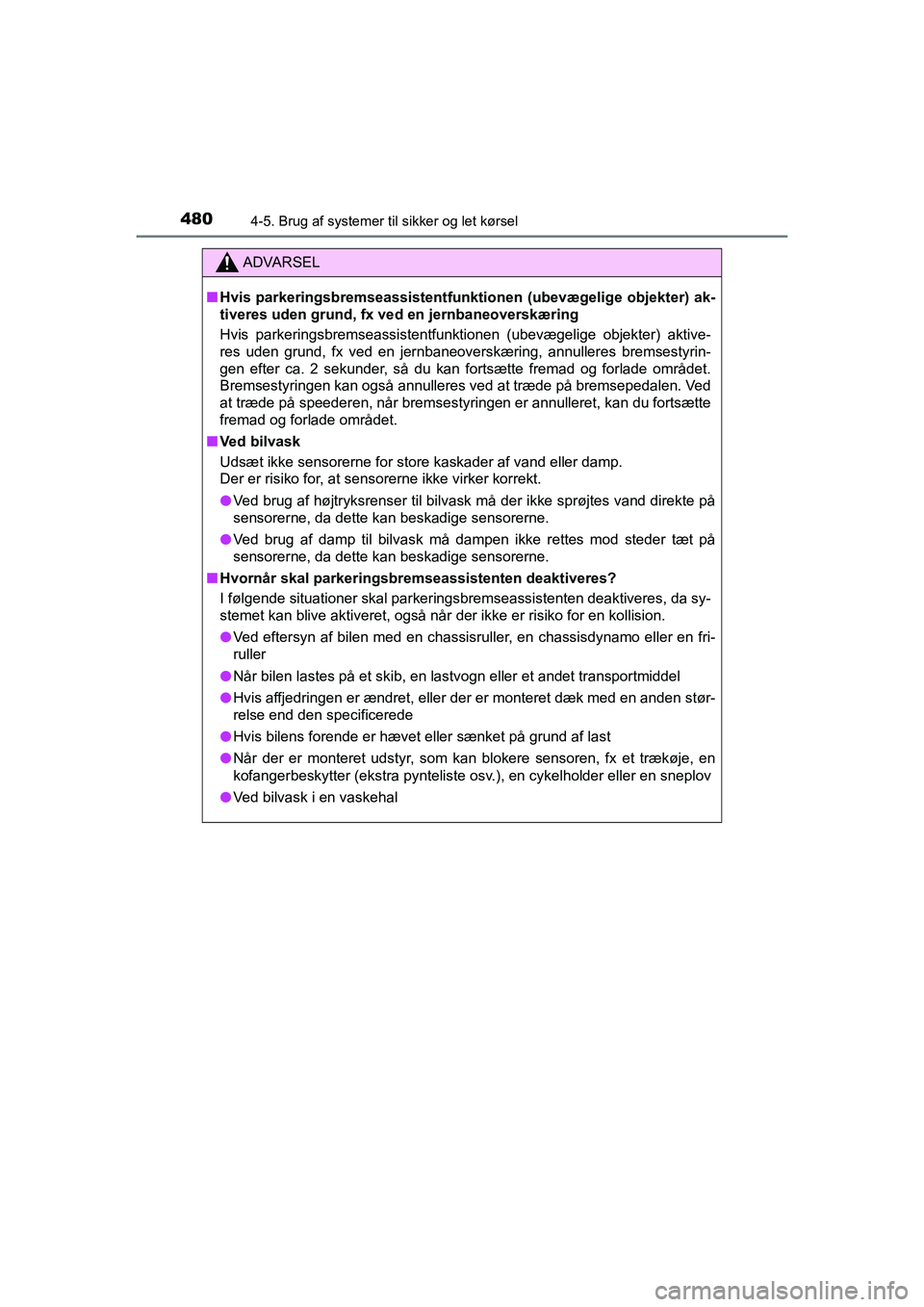

4804-5. Brug af systemer til sikker og let kørsel
C-HR HV OM10701DK
ADVARSEL
nHvis parkeringsbremseassistentfunkti onen (ubevægelige objekter) ak-
tiveres uden grund, fx ved en jernbaneoverskæring
Hvis parkeringsbremseassistentfunkti onen (ubevægelige objekter) aktive-
res uden grund, fx ved en jernbaneoverskæring, annulleres bremsestyrin-
gen efter ca. 2 sekunder, så du kan fortsætte fremad og forlade området.
Bremsestyringen kan også annulleres ved at træde på bremsepedalen. Ved
at træde på speederen, når bremsestyringen er annulleret, kan du fortsætte
fremad og forlade området.
n Ved bilvask
Udsæt ikke sensorerne for store kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke virker korrekt.
l Ved brug af højtryksrenser til bilvask må der ikke sprøjtes vand direkte på
sensorerne, da dette kan beskadige sensorerne.
l Ved brug af damp til bilvask må dampen ikke rettes mod steder tæt på
sensorerne, da dette kan beskadige sensorerne.
n Hvornår skal parkeringsbremseassistenten deaktiveres?
I følgende situationer skal parkeringsbremseassistenten deaktiveres, da sy-
stemet kan blive aktiveret, også når der ikke er risiko for en kollision.
l Ved eftersyn af bilen med en chassisruller, en chassisdynamo eller en fri-
ruller
l Når bilen lastes på et skib, en lastvogn eller et andet transportm\
iddel
l Hvis affjedringen er ændret, eller der er monteret dæk med en anden stør-
relse end den specificerede
l Hvis bilens forende er hævet eller sænket på grund af last
l Når der er monteret udstyr, som kan blokere sensoren, fx et trækøje, en
kofangerbeskytter (ekstra pynteliste osv.), en cykelholder eller en sneplov
l Ved bilvask i en vaskehal
OM10566DK.book Page 480 Frid ay, January 29, 2021 9:55 AM

481
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
C-HR HV OM10701DK
Parkeringsbremseas sistentfunktion
(trafik bag bilen)

Denne funktion aktiveres i situationer som de nedenstående, hvis der
registreres et køretøj i bilens kørselsretning.
nNår et køretøj nærmer sig, mens bilen bakker, og der ikke træ-
des på bremsepedalen, eller der trædes for sent på bremsepe-
dalen
S. 440
: Hvis monteret
Hvis en radarsensor bag på bile n registrerer et køretøj, der nær-
mer sig bagfra fra bilens højre eller venstre side, og systemet
vurderer, at der er stor risiko for en kollision, udfører denne
funktion bremsestyring for at reducere risikoen for en kollision
med bilen, der nærmer sig.
Eksempler på aktivering af funktionen
Typer af sensorer
OM10566DK.book Page 481 Frid ay, January 29, 2021 9:55 AM

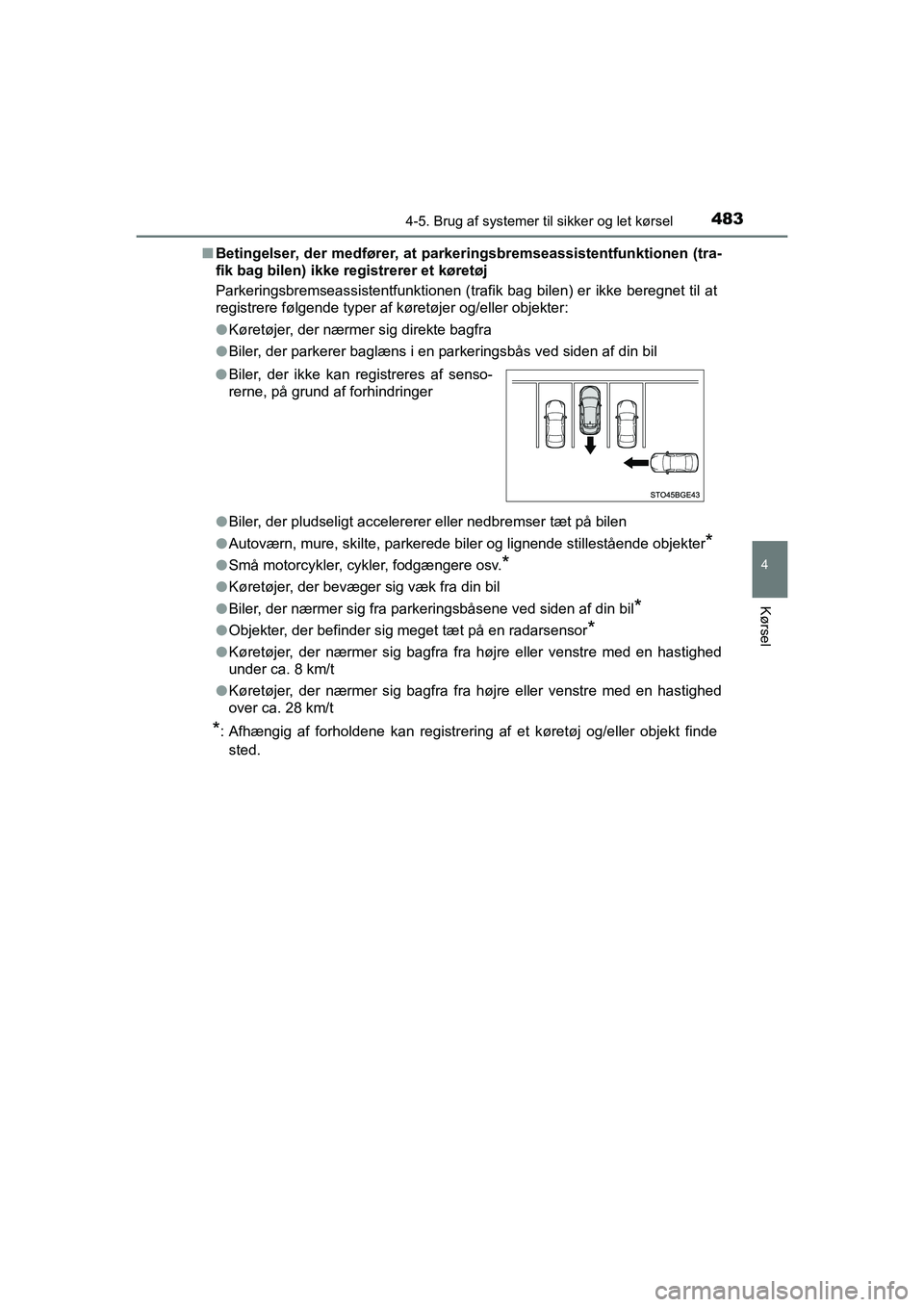

4834-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DKn
Betingelser, der medfører, at parker ingsbremseassistentfunktionen (tra-
fik bag bilen) ikke registrerer et køretøj
Parkeringsbremseassistentfunktionen (trafik bag bilen) er ikke beregnet til at
registrere følgende typer af køretøjer og/eller objekter:
l Køretøjer, der nærmer sig direkte bagfra
l Biler, der parkerer baglæns i en parkeringsbås ved siden af din bil
l Biler, der pludseligt accelererer eller nedbremser tæt på bilen
l Autoværn, mure, skilte, parkerede biler og lignende stillestående objekter
*
lSmå motorcykler, cykler, fodgængere osv.*
lKøretøjer, der bevæger sig væk fra din bil
l Biler, der nærmer sig fra parkeringsbåsene ved siden af din bil
*
lObjekter, der befinder sig meget tæt på en radarsensor*
lKøretøjer, der nærmer sig bagfra fra højre eller venstre med en hastighed
under ca. 8 km/t
l Køretøjer, der nærmer sig bagfra fra højre eller venstre med en hastighed
over ca. 28 km/t
*: Afhængig af forholdene kan registrering af et køretøj og/eller objekt finde
sted.
l
Biler, der ikke kan registreres af senso-
rerne, på grund af forhindringer
OM10566DK.book Page 483 Frid ay, January 29, 2021 9:55 AM

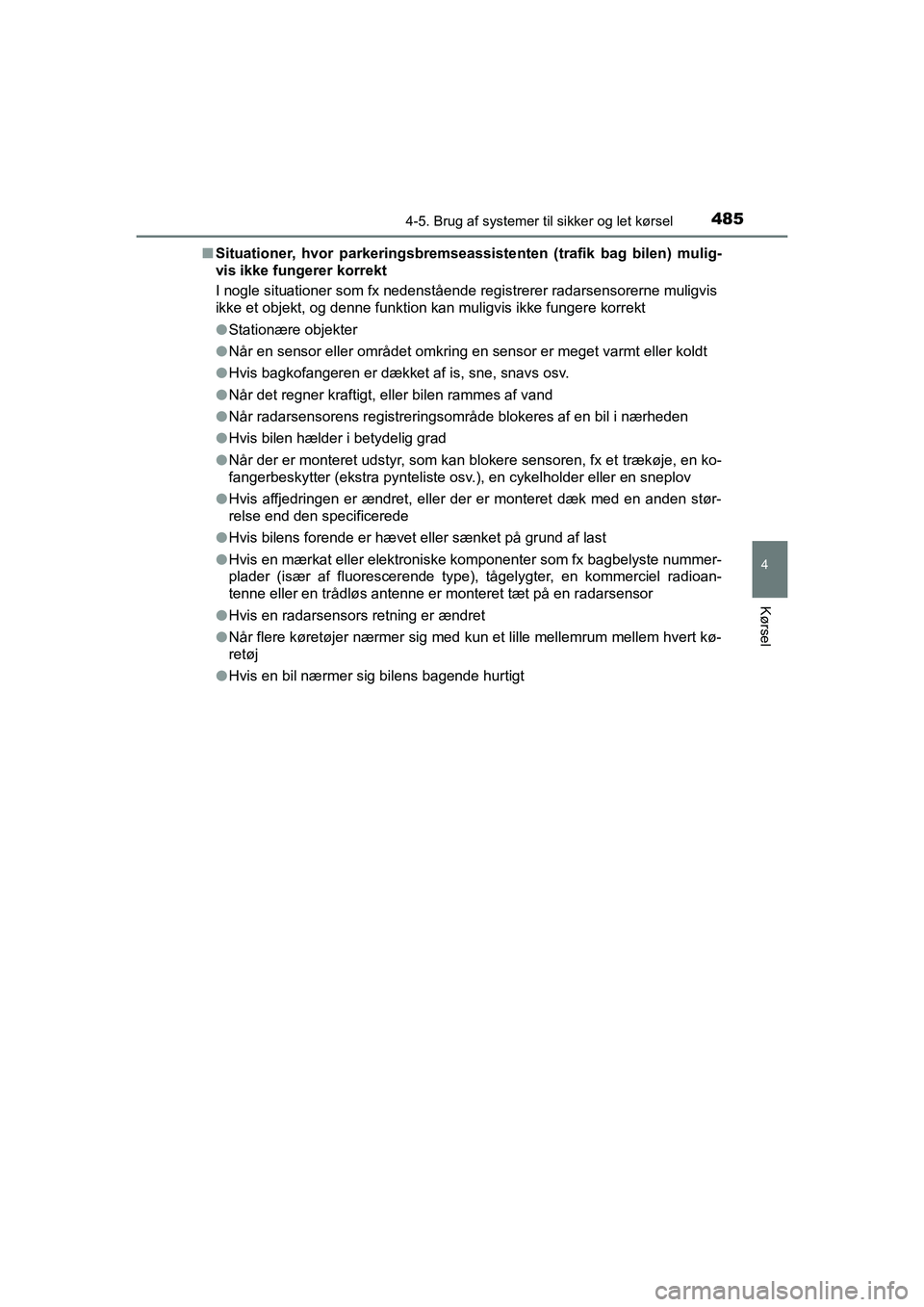

4854-5. Brug af systemer til sikker og let kørsel
4
Kørsel
C-HR HV OM10701DKn
Situationer, hvor parkeringsbremseassi stenten (trafik bag bilen) mulig-
vis ikke fungerer korrekt
I nogle situationer som fx nedenstående registrerer radarsensorerne muligvis
ikke et objekt, og denne funktion kan muligvis ikke fungere korrekt
l Stationære objekter
l Når en sensor eller området omkring en sensor er meget varmt eller koldt
l Hvis bagkofangeren er dækket af is, sne, snavs osv.
l Når det regner kraftigt, eller bilen rammes af vand
l Når radarsensorens registreringsom råde blokeres af en bil i nærheden
l Hvis bilen hælder i betydelig grad
l Når der er monteret udstyr, som kan blokere sensoren, fx et trækøje, en ko-
fangerbeskytter (ekstra pynteliste osv.), en cykelholder eller en sneplov
l Hvis affjedringen er ændret, eller der er monteret dæk med en anden stør-
relse end den specificerede
l Hvis bilens forende er hævet eller sænket på grund af last
l Hvis en mærkat eller elektroniske komponenter som fx bagbelyste nummer-
plader (især af fluorescerende type), tågelygter, en kommerciel radioan-
tenne eller en trådløs antenne er monteret tæt på en radarsensor
l Hvis en radarsensors retning er ændret
l Når flere køretøjer nærmer sig med kun et lille mellemrum mellem hvert kø-
retøj
l Hvis en bil nærmer sig bilens bagende hurtigt
OM10566DK.book Page 485 Frid ay, January 29, 2021 9:55 AM
