6597-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår
Om motorn blir överhettad
lNålen i mätaren för kyla rvätsketemperaturen (sid. 138) går in i
det röda området, eller hybridsystemet verkar förlora kraft. (Exem-
pelvis ökar inte bilens hastighet.)
l Om ”Hybridsystemet överhettat. Mi nskad uteffekt.” visas på infor-
mationsdisplayen.
l Ånga strömmar ut från under motorhuven.
nOm varningslampan för hög kylvätsketemperatur tänds
Stanna bilen på en säker plats, stäng först av luftkonditioneringen
och därefter hybridsystemet.
Om du ser ånga:
Lyft försiktigt upp motorhuven när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
När hybridsystem et har svalnat tillräckligt kan slangarna och ky-
laren undersökas med avseende på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvätska läcker ut ska du omedelbart kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller an-
nan verkstad med motsvarande kvalifikationer och utrustning.
Följande kan indikera att bile n håller på att överhettas.
Åtgärder
1
2
3
2ZR-FXE-motorM20A-FXS-motor
OM10566SE.book Page 659 Wednesday, February 3, 2021 5:44 PM

6607-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE

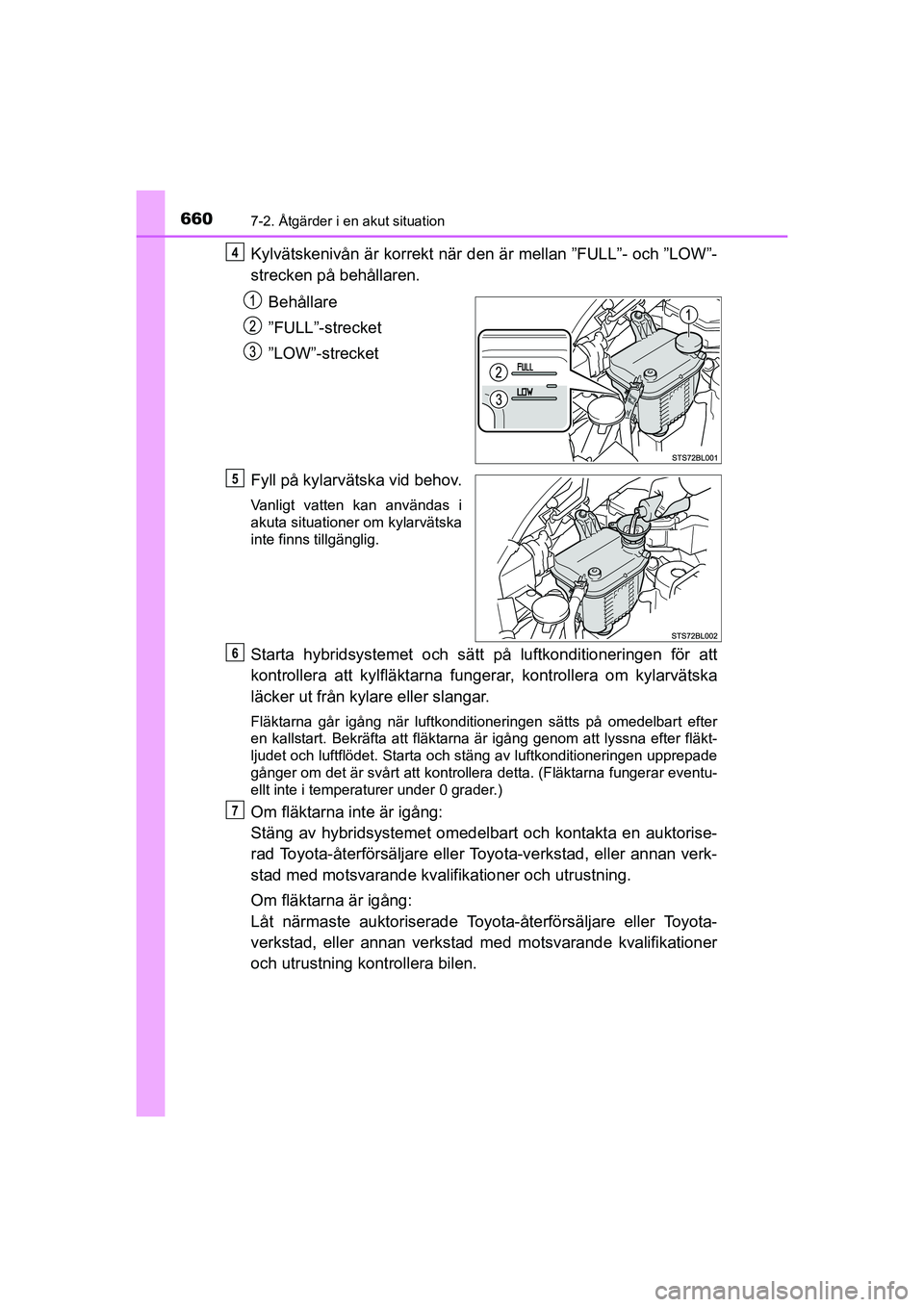

Kylvätskenivån är korrekt när den är mellan ”FULL”- och ”LOW”-
strecken på behållaren.Behållare
”FULL”-strecket
”LOW”-strecket
Fyll på kylarv ätska vid behov.
Vanligt vatten kan användas i
akuta situationer om kylarvätska
inte finns tillgänglig.
Starta hybridsystemet och sätt på luftkonditioneringen för att
kontrollera att kylfläktarna fungerar, kontrollera om kylarvätska
läcker ut från kylare eller slangar.
Fläktarna går igång när luftkonditioneringen sätts på omedelbart efter
en kallstart. Bekräfta att fläktarna är igång genom att lyssna efter fläkt-
ljudet och luftflödet. Starta och stäng av luftkonditioneringen upprepade
gånger om det är svårt att kontrollera detta. (Fläktarna fungerar eventu-
ellt inte i temperaturer under 0 grader.)
Om fläktarna inte är igång:
Stäng av hybridsystemet omedelba rt och kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning.
Om fläktarna är igång:
Låt närmaste auktoriserade Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
4
5
6
7
OM10566SE.book Page 660 Wednesday, February 3, 2021 5:44 PM

6617-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår
nOm ”Hybridsystemet överhettat. Minskad uteffekt” visas på in-
formationsdisplayenStanna bilen på säker plats.
Stäng av hybridsystemet och lyft försiktigt upp motorhuven.
När hybridsystemet har svalnat kan slangarna och kylaren un-
dersökas med avseende på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvätska läcker ut ska du omedelbart kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller an-
nan verkstad med motsvarande kvalifikationer och utrustning.
Rätt kylvätskenivå ska ligga mellan strecken ”FULL” eller ”F” och
”LOW” eller ”L” på behållaren.
Behållare
”FULL” eller ”F”, streck
”LOW” eller ”L”, streck
1
2
3
2ZR-FXE-motorM20A-FXS-motor
4
2ZR-FXE-motorM20A-FXS-motor
OM10566SE.book Page 661 Wednesday, February 3, 2021 5:44 PM

6627-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
Fyll på kylarvätska vid behov.
Om ingen kylvätska finns tillgänglig kan vatten användas i en ak-
ut situation. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan ve rkstad med motsvarande kvalifi-
kationer kontrollera bilen snarast möjligt.
Efter att ha stängt av hybridsystemet och väntat i minst 5 minu-
ter, starta hybridsystemet igen och kontrollera om ”Hybridsyste-
met överhettat” visas på informationsdisplayen.
Om meddelandet inte försvinner:
Stäng av hybridsystem et och kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-ver kstad, eller annan verkstad med
motsvarande kvalifikationer.
Om meddelandet inte visas:
Hybridsystemets temperatur har sjunkit och bilen kan köras nor-
malt igen.
Om meddelandet emellertid visas igen ofta ska du kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
5
2ZR-FXE-motorM20A-FXS-motor
6
OM10566SE.book Page 662 Wednesday, February 3, 2021 5:44 PM

6637-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår

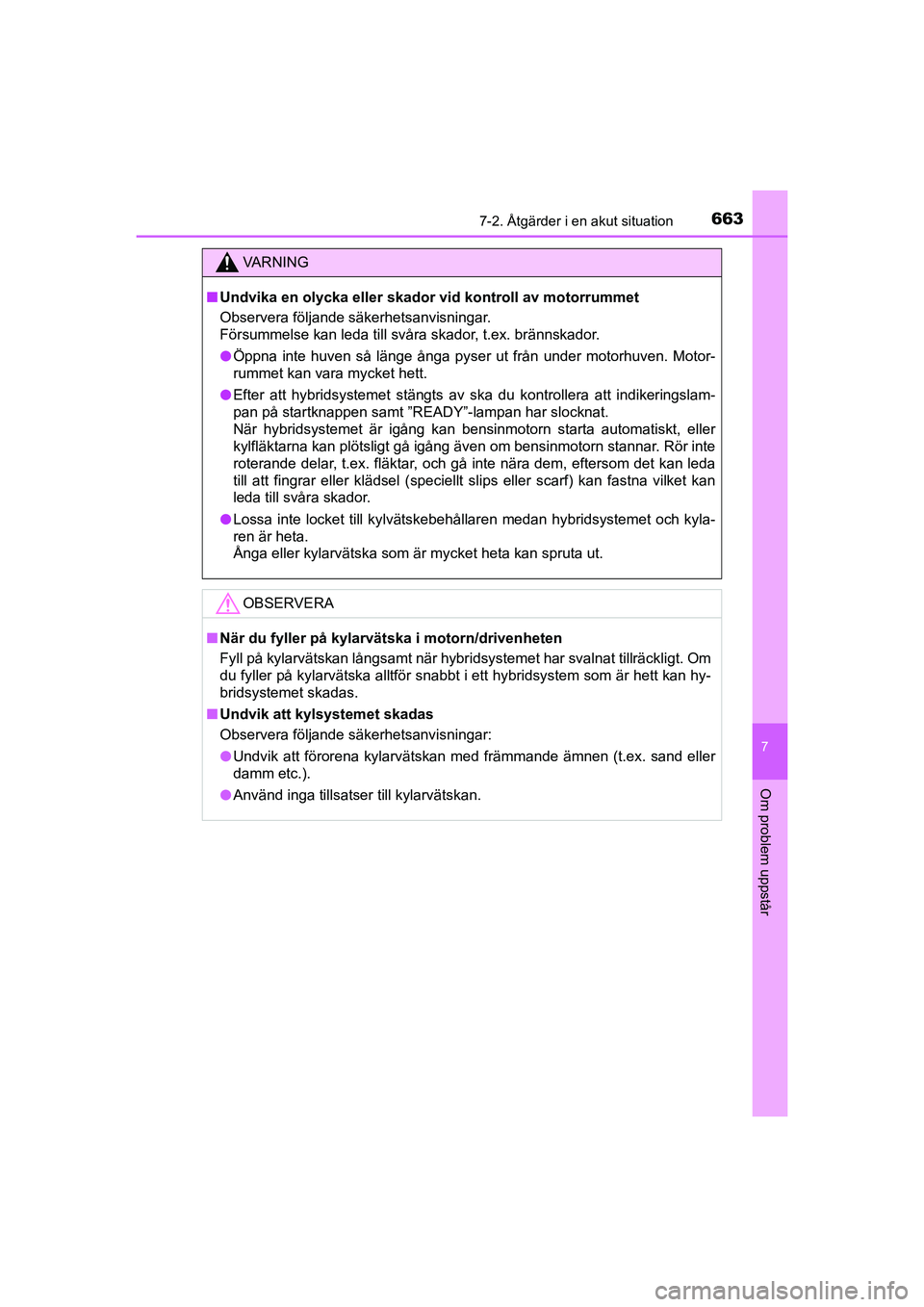

VA R N I N G
nUndvika en olycka eller skador vid kontroll av motorrummet
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador, t.ex. brännskador.
l Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket hett.
l Efter att hybridsystemet stängts av ska du kontrollera att indikeringslam-
pan på startknappen samt ”READY”-lampan har slocknat.
När hybridsystemet är igång kan bensinmotorn starta automatiskt, eller
kylfläktarna kan plötsligt gå igång även om bensinmotorn \
stannar. Rör inte
roterande delar, t.ex. fläktar, och gå inte nära dem, eftersom det kan leda
till att fingrar eller klädsel (speciellt slips eller scarf) kan fastna vilket kan
leda till svåra skador.
l Lossa inte locket till kylvätskebehållaren medan hybridsystemet och kyla-
ren är heta.
Ånga eller kylarvätska som är mycket heta kan spruta ut.
OBSERVERA
nNär du fyller på kylar vätska i motorn/drivenheten
Fyll på kylarvätskan långsamt när hybridsystemet har svalnat tillräckligt. Om
du fyller på kylarvätska alltför snabbt i ett hybridsystem som är hett kan h\
y-
bridsystemet skadas.
n Undvik att kylsystemet skadas
Observera följande säkerhetsanvisningar:
l Undvik att förorena kylarvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
l Använd inga tillsatser till kylarvätskan.
OM10566SE.book Page 663 Wednesday, February 3, 2021 5:44 PM

6647-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE

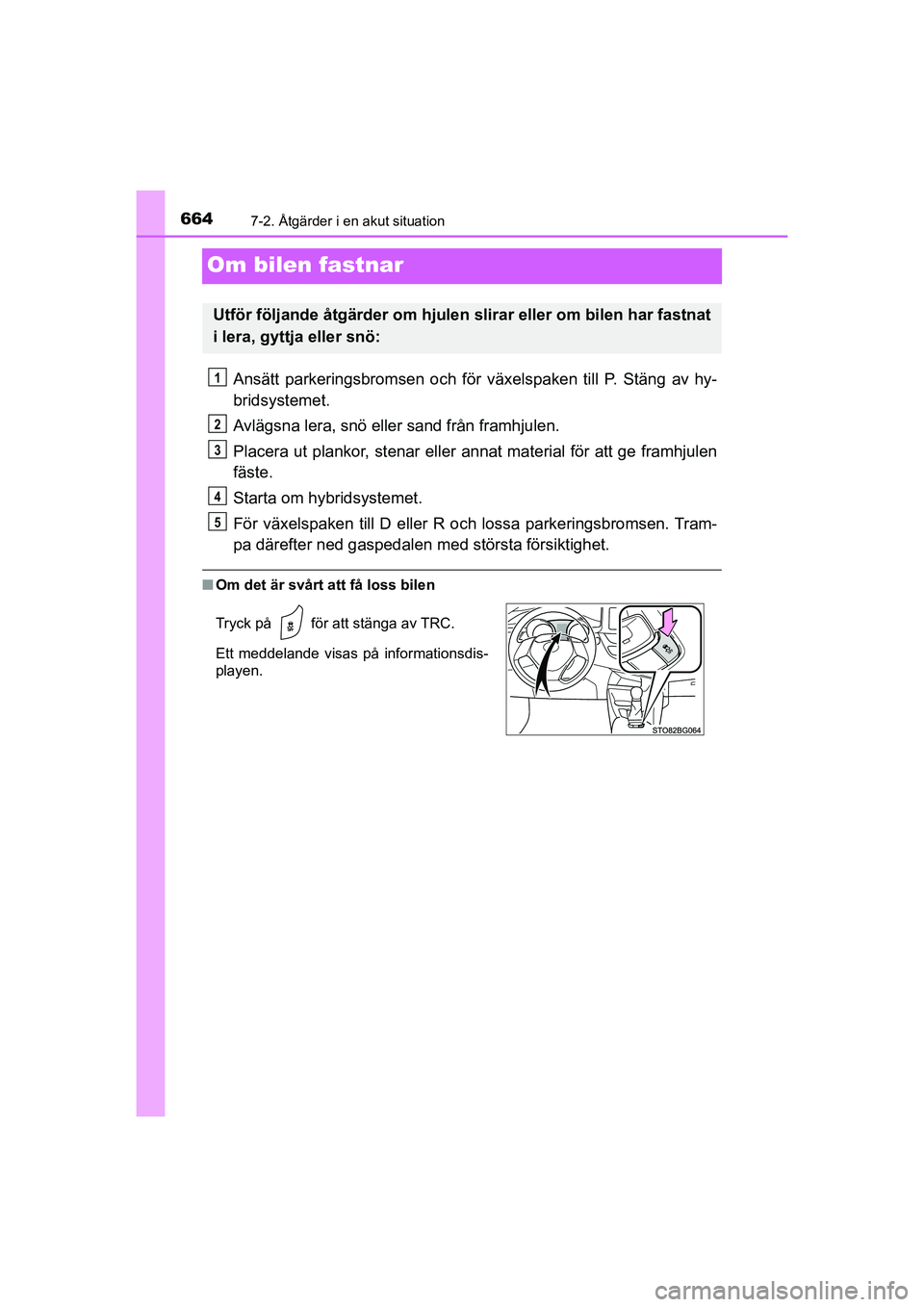

Om bilen fastnar
Ansätt parkeringsbromsen och för växelspaken till P. Stäng av hy-
bridsystemet.
Avlägsna lera, snö eller sand från framhjulen.
Placera ut plankor, stenar eller annat material för att ge framhjulen
fäste.
Starta om hybridsystemet.
För växelspaken till D eller R och lossa parkeringsbromsen. Tram-
pa därefter ned gaspedalen med största försiktighet.
n Om det är svårt att få loss bilen
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på för att stänga av TRC.
Ett meddelande visas på informationsdis-
playen.
1
2
3
4
5
OM10566SE.book Page 664 Wednesday, February 3, 2021 5:44 PM

6657-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
7
Om problem uppstår

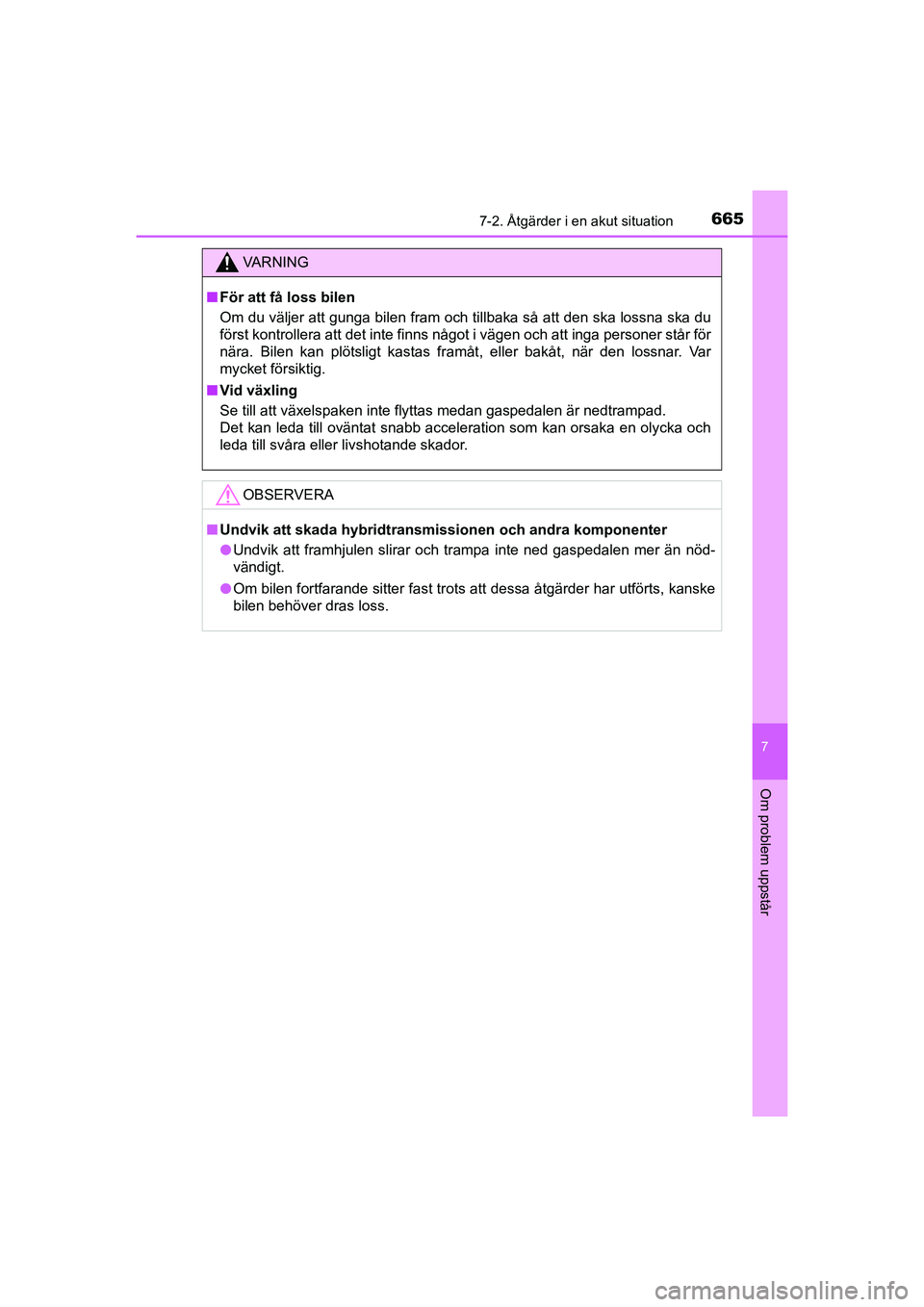

VA R N I N G
nFör att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
n Vid växling
Se till att växelspaken inte flyttas medan gaspedalen är nedtrampa\
d.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
nUndvik att skada hybridtransmi ssionen och andra komponenter
l Undvik att framhjulen slirar och trampa inte ned gaspedalen mer än nöd-
vändigt.
l Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver dras loss.
OM10566SE.book Page 665 Wednesday, February 3, 2021 5:44 PM

6667-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10647SE
OM10566SE.book Page 666 Wednesday, February 3, 2021 5:44 PM

667

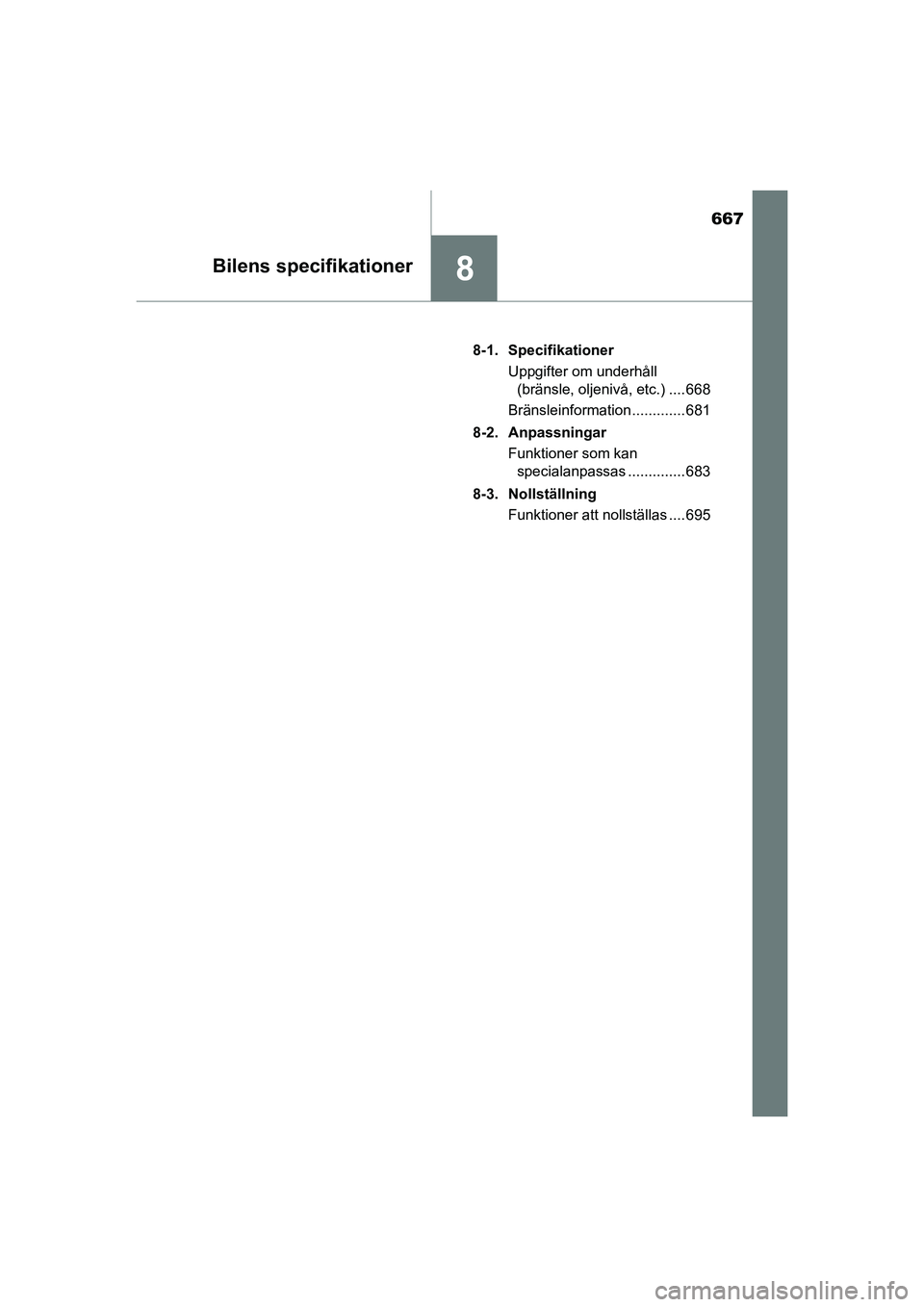

8Bilens specifikationer
C-HR_HV_OM_Europe_OM10647SE8-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 668
Bränsleinformation ............. 681
8-2. Anpassningar Funktioner som kan specialanpassas .............. 683
8-3. Nollställning Funktioner att nollställas .... 695
OM10566SE.book Page 667 Wednesday, February 3, 2021 5:44 PM

6688-1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE

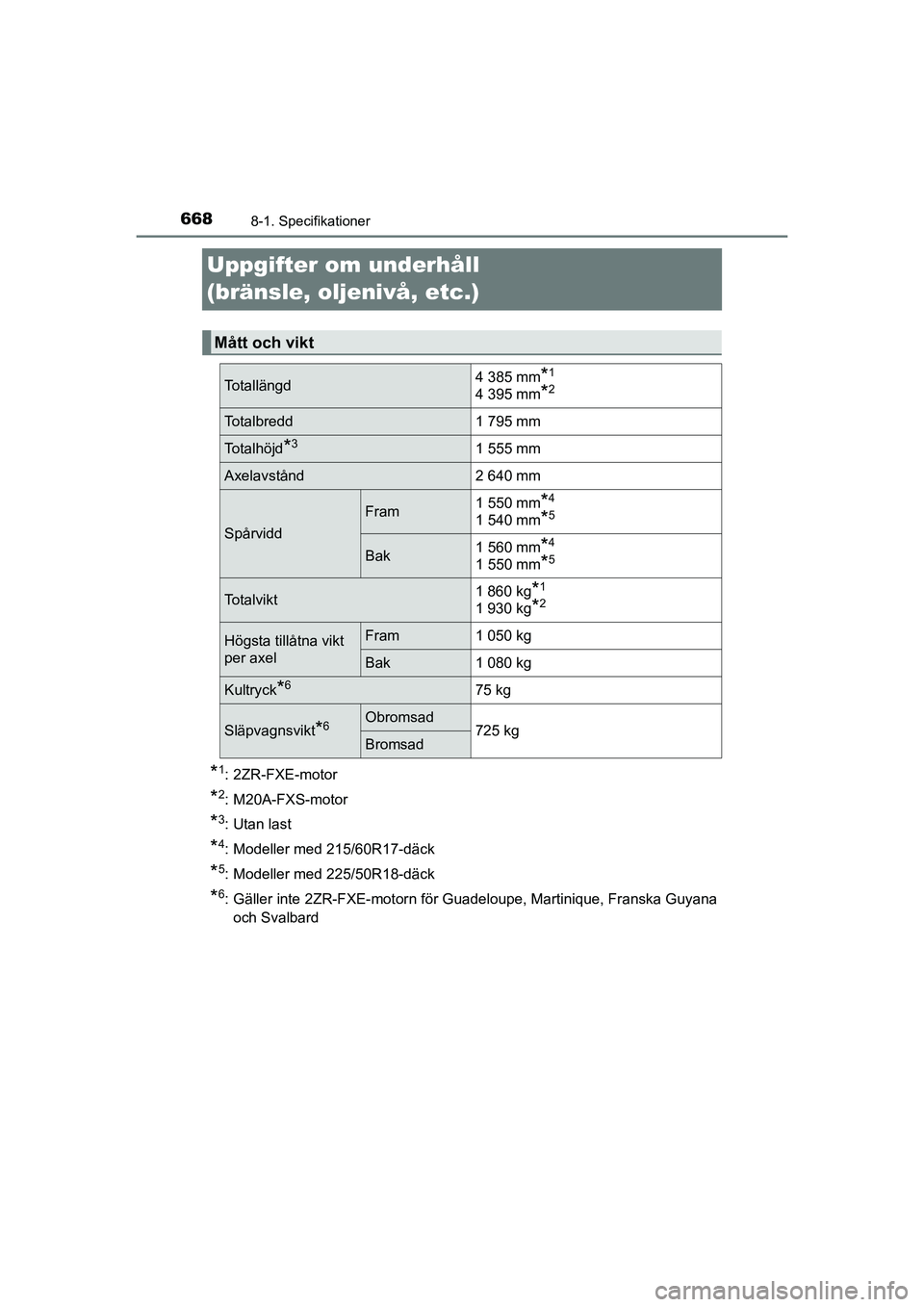

Uppgifter om underhåll
(bränsle, oljenivå, etc.)
*1: 2ZR-FXE-motor
*2: M20A-FXS-motor
*3: Utan last
*4: Modeller med 215/60R17-däck
*5: Modeller med 225/50R18-däck
*6: Gäller inte 2ZR-FXE-motorn för Guadeloupe, Martinique, Franska Guyanaoch Svalbard
Mått och vikt
Totallängd4 385 mm*1
4 395 mm*2
Totalbredd1 795 mm
Totalhöjd*31 555 mm
Axelavstånd2 640 mm
Spårvidd
Fram1 550 mm*4
1 540 mm*5
Bak1 560 mm*4
1 550 mm*5
Totalvikt1 860 kg*1
1 930 kg*2
Högsta tillåtna vikt
per axelFram1 050 kg
Bak1 080 kg
Kultryck*675 kg
Släpvagnsvikt*6Obromsad725 kgBromsad
OM10566SE.book Page 668 Wednesday, February 3, 2021 5:44 PM
