6698-1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
8
Bilens specifikationer

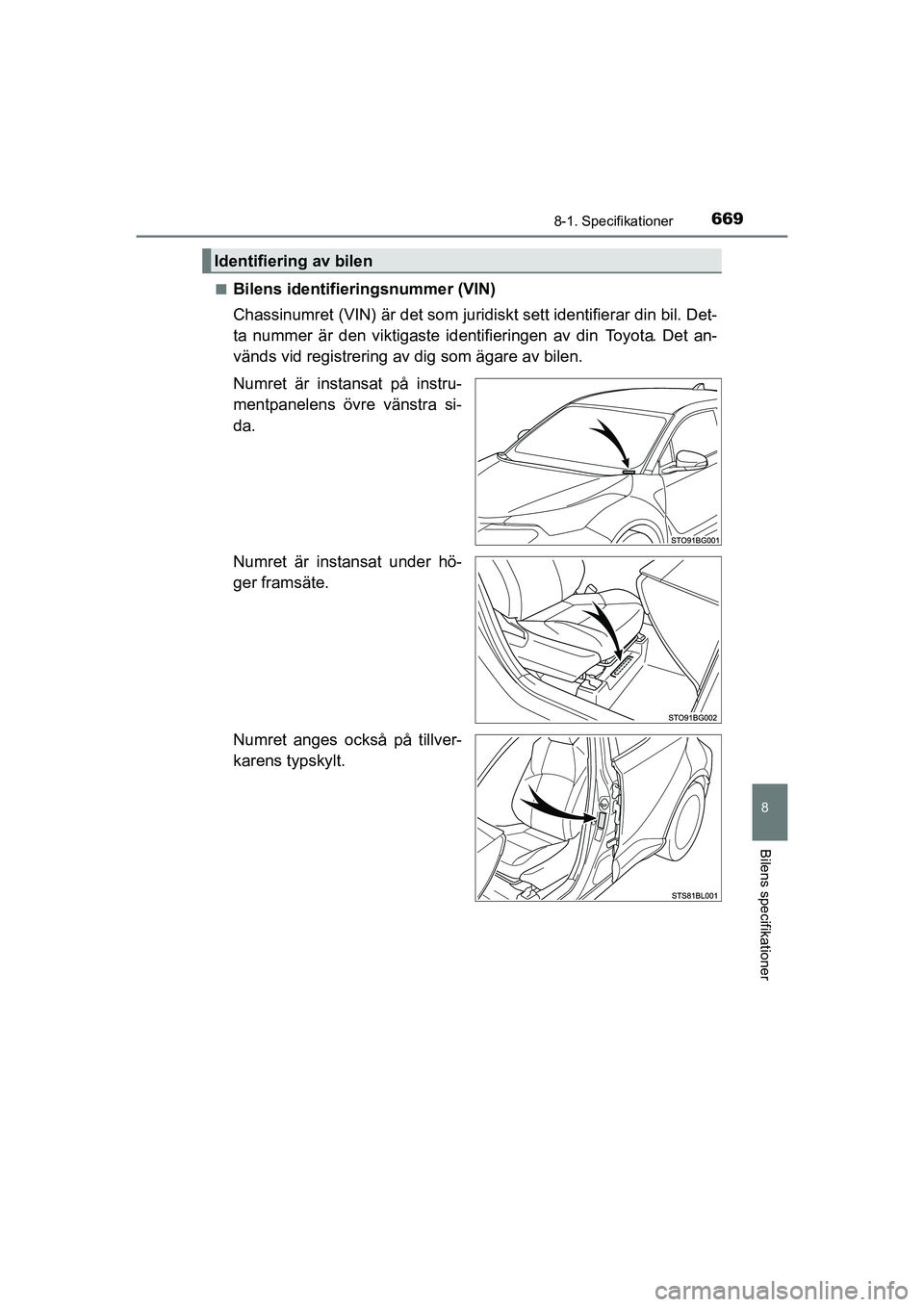

nBilens identifieringsnummer (VIN)
Chassinumret (VIN) är det som juridiskt sett identifierar din bil. Det-
ta nummer är den viktigaste identifieringen av din Toyota. Det an-
vänds vid registrering av dig som ägare av bilen.
Numret är instansat på instru-
mentpanelens övre vänstra si-
da.
Numret är instansat under hö-
ger framsäte.
Numret anges också på tillver-
karens typskylt.
Identifiering av bilen
OM10566SE.book Page 669 Wednesday, February 3, 2021 5:44 PM

6708-1. Specifikationer
C-HR_HV_OM_Europe_OM10647SEn

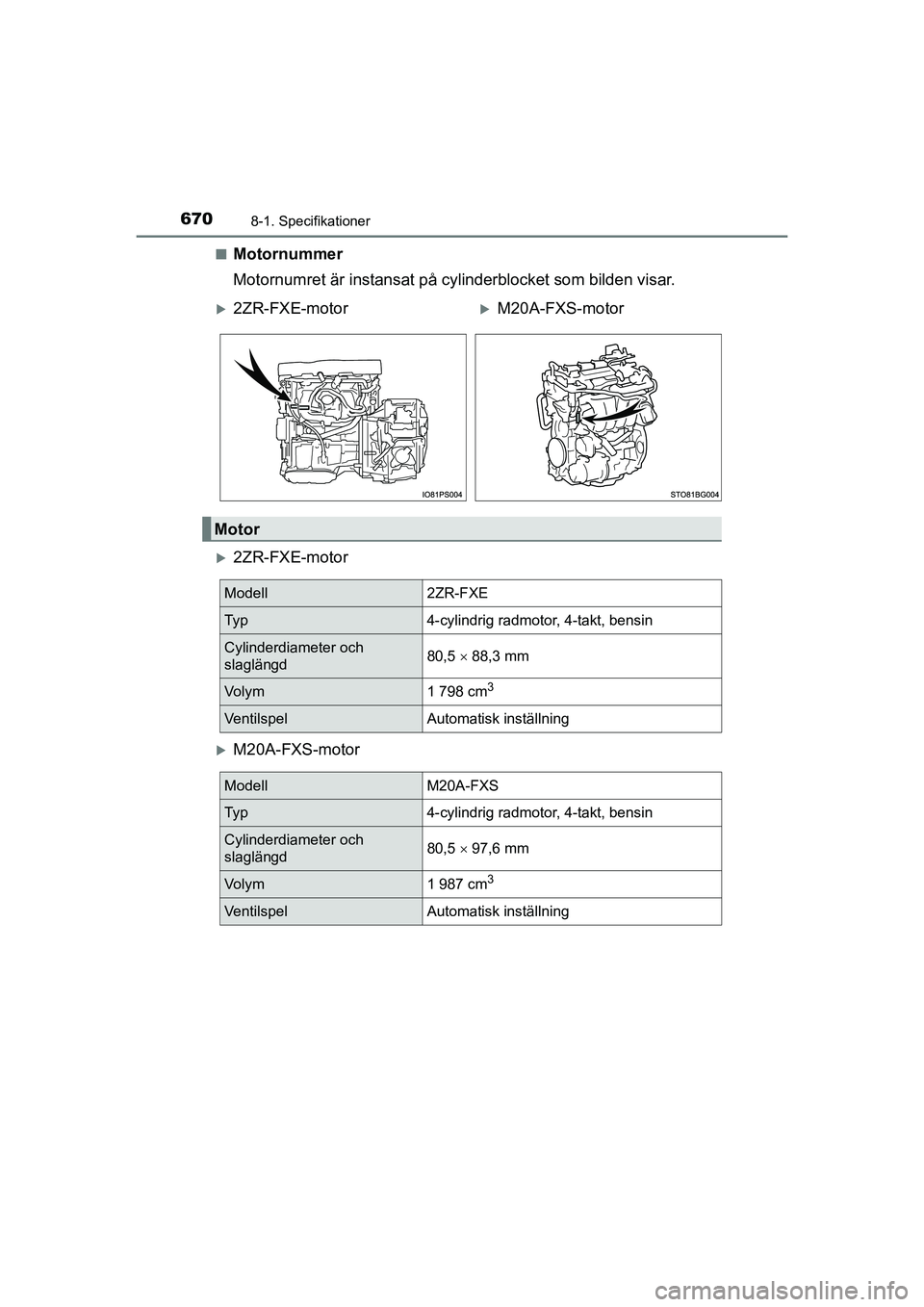

Motornummer
Motornumret är instansat på cylinderblocket som bilden visar.
2ZR-FXE-motor
M20A-FXS-motor
2ZR-FXE-motorM20A-FXS-motor
Motor
Modell2ZR-FXE
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd80,5 
88,3 mm
Vo l y m1 798 cm3
VentilspelAutomatisk inställning
ModellM20A-FXS
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd80,5  97,6 mm
Vo l y m1 987 cm3
VentilspelAutomatisk inställning
OM10566SE.book Page 670 Wednesday, February 3, 2021 5:44 PM

6718-1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
8
Bilens specifikationer

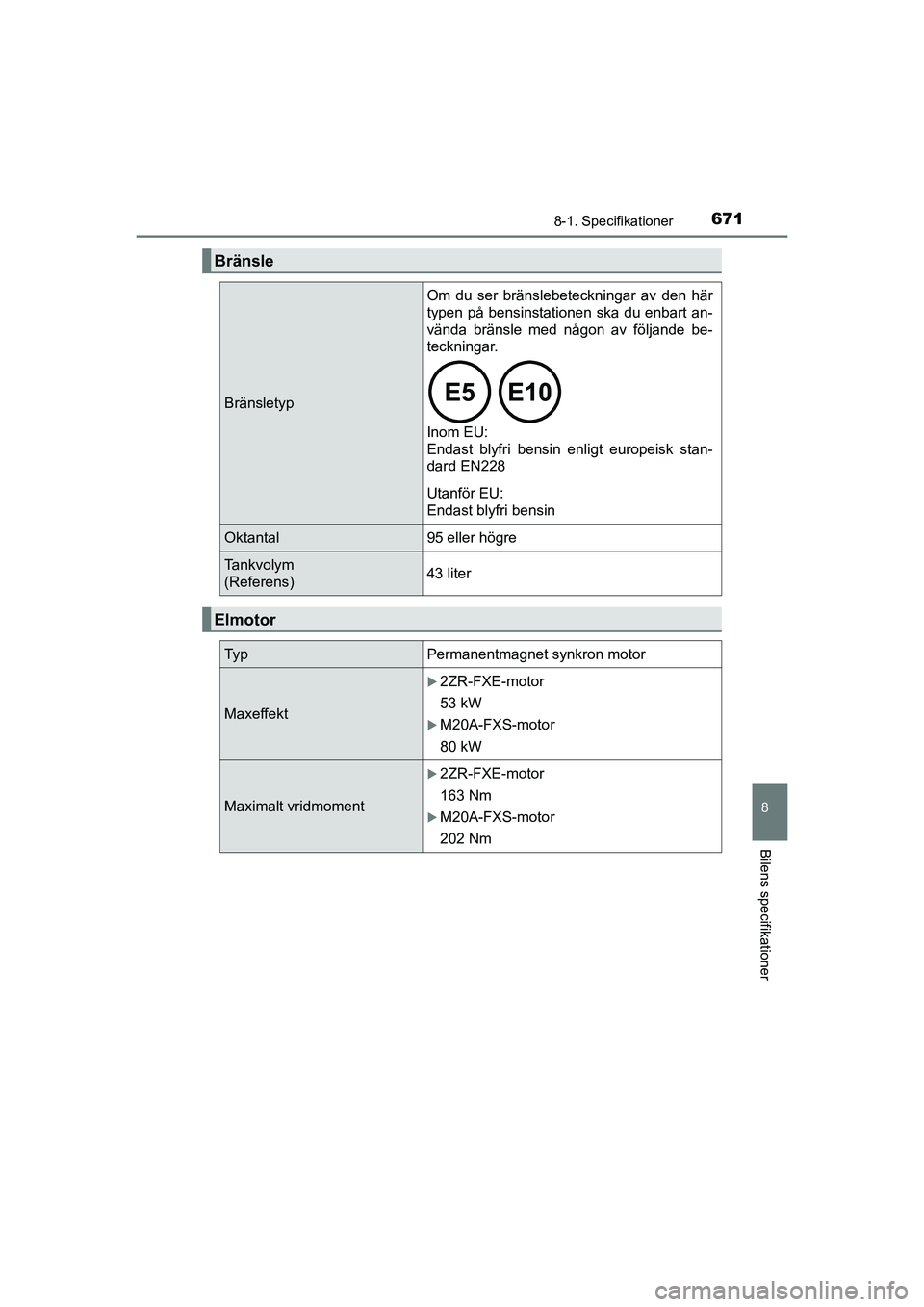

Bränsle
Bränsletyp
Om du ser bränslebeteckningar av den här
typen på bensinstationen ska du enbart an-
vända bränsle med någon av följande be-
teckningar.
Inom EU:
Endast blyfri bensin enligt europeisk stan-
dard EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)43 liter
Elmotor
Ty pPermanentmagnet synkron motor
Maxeffekt
2ZR-FXE-motor
53 kW
M20A-FXS-motor
80 kW
Maximalt vridmoment
2ZR-FXE-motor
163 Nm
M20A-FXS-motor
202 Nm
OM10566SE.book Page 671 Wednesday, February 3, 2021 5:44 PM

6728-1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE

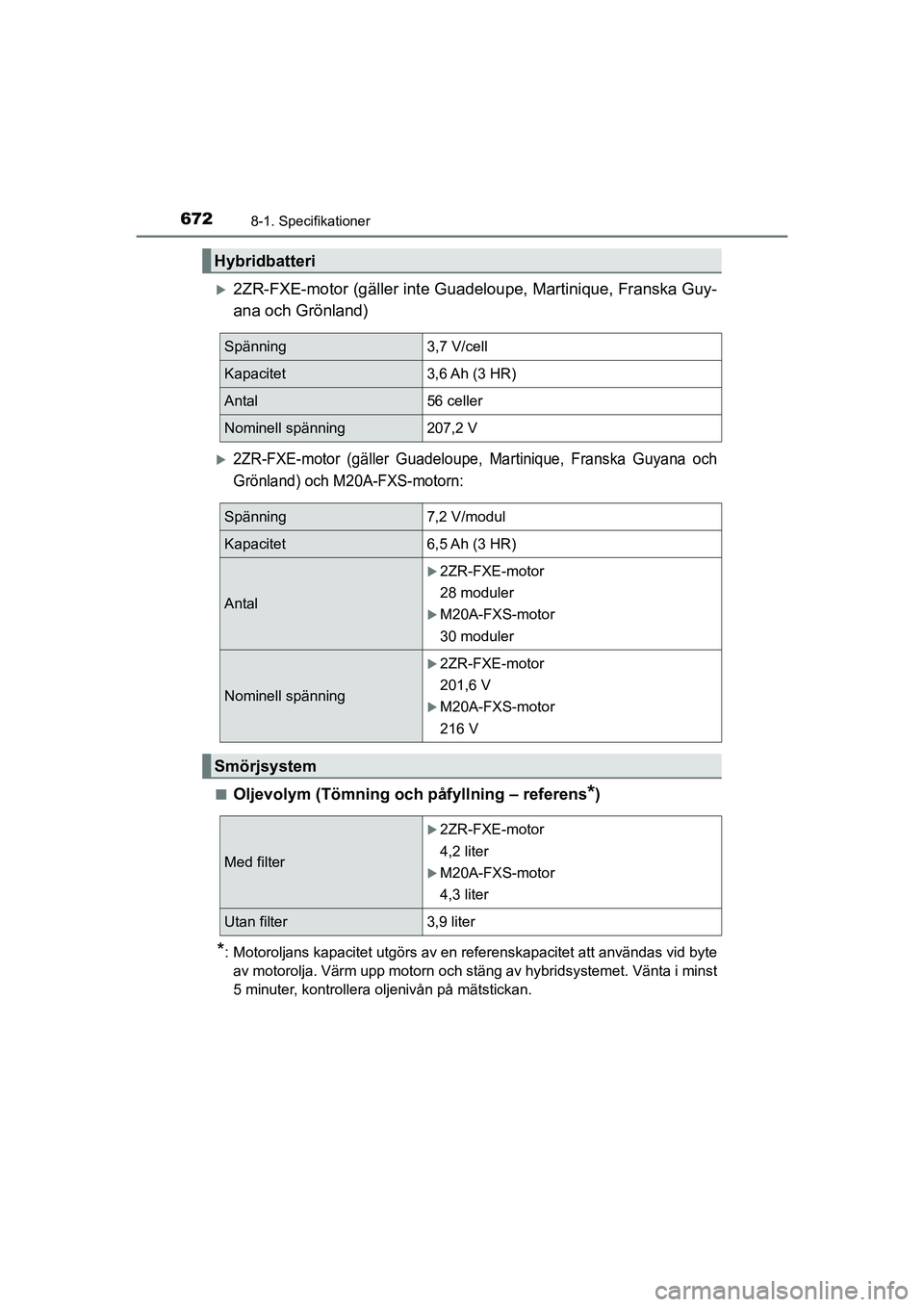

2ZR-FXE-motor (gäller inte Guadeloupe, Martinique, Franska Guy-
ana och Grönland)
2ZR-FXE-motor (gäller Guadeloupe, Martinique, Franska Guyana och
Grönland) och M20A-FXS-motorn:
nOljevolym (Tömning och påfyllning – referens*)
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av hybridsystemet. Vänta i minst
5 minuter, kontrollera oljenivån på mätstickan.
Hybridbatteri
Spänning3,7 V/cell
Kapacitet3,6 Ah (3 HR)
Antal56 celler
Nominell spänning207,2 V
Spänning7,2 V/modul
Kapacitet6,5 Ah (3 HR)
Antal
2ZR-FXE-motor
28 moduler
M20A-FXS-motor
30 moduler
Nominell spänning
2ZR-FXE-motor
201,6 V
M20A-FXS-motor
216 V
Smörjsystem
Med filter
2ZR-FXE-motor
4,2 liter
M20A-FXS-motor
4,3 liter
Utan filter3,9 liter
OM10566SE.book Page 672 Wednesday, February 3, 2021 5:44 PM

6738-1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
8
Bilens specifikationer

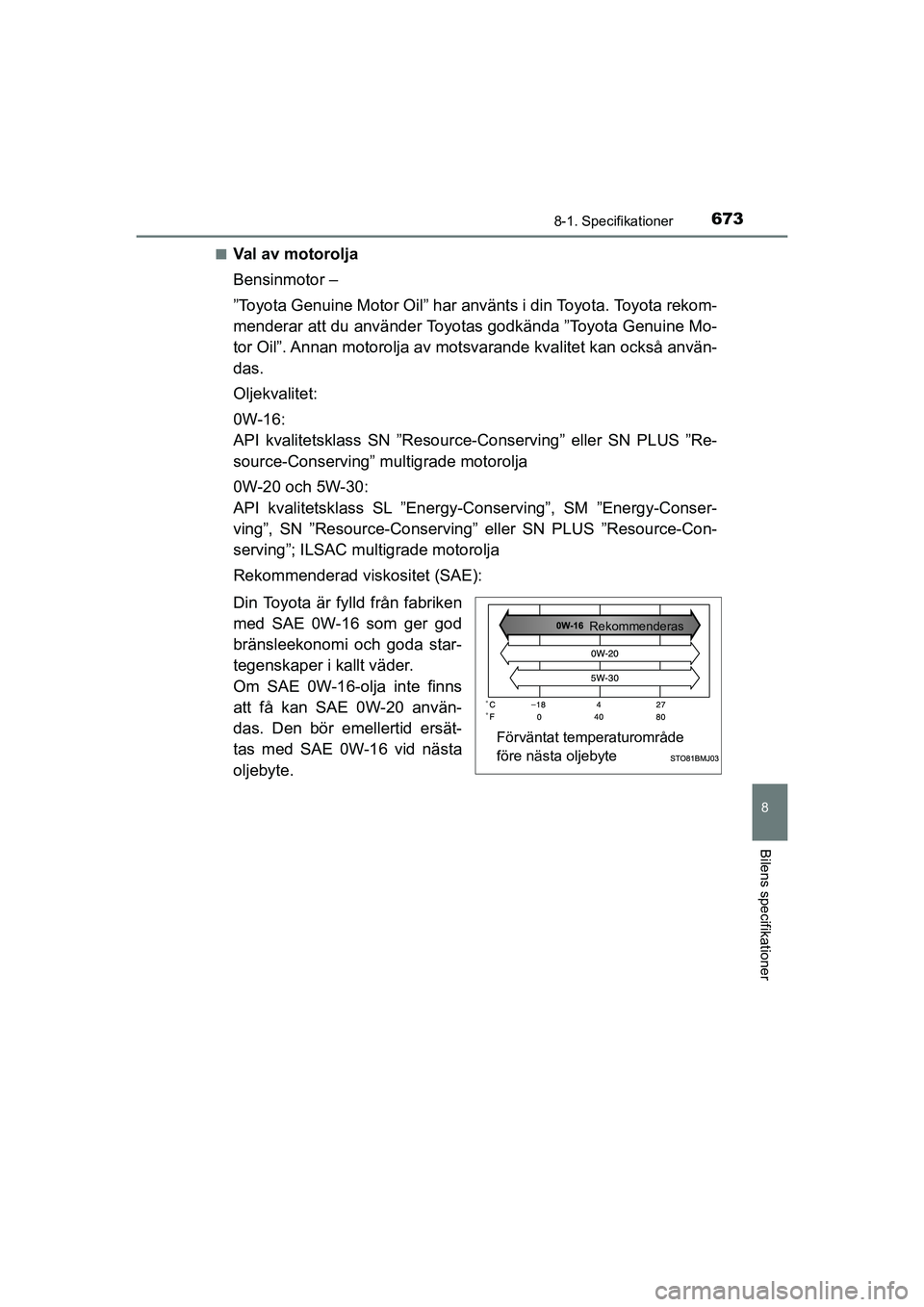

nVal av motorolja
Bensinmotor –
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine Mo-
tor Oil”. Annan motorolja av motsvarande kvalitet kan också använ-
das.
Oljekvalitet:
0W-16:
API kvalitetsklass SN ”Resource- Conserving” eller SN PLUS ”Re-
source-Conserving” multigrade motorolja
0W-20 och 5W-30:
API kvalitetsklass SL ”Energy-C onserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller SN PLUS ”Resource-Con-
serving”; ILSAC multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-16 som ger god
bränsleekonomi och goda star-
tegenskaper i kallt väder.
Om SAE 0W-16-olja inte finns
att få kan SAE 0W-20 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-16 vid nästa
oljebyte.
Förväntat temperaturområde
före nästa oljebyte
Rekommenderas
OM10566SE.book Page 673 Wednesday, February 3, 2021 5:44 PM

6748-1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
Oljeviskositet (0W-16 beskrivs här som exempel):• 0W i 0W-16 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 16 i 0W-16 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre del: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mellersta del: ”SAE 0W-16” inne-
bär viskositetsg raden enligt SAE.
Nedre del: ”Resource-Conser-
ving” betyder att oljan har bräns-
lebesparande och miljöskyddan-
de egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Commit-
tee) visas på behållarens framsida.
OM10566SE.book Page 674 Wednesday, February 3, 2021 5:44 PM

6758-1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
8
Bilens specifikationer
*: Vätskekapaciteten anges som referensmått.Om vätskor byte behöver bytas, kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner.
Kylsystem
Vo l y m*
Bensin-
motor
2ZR-FXE-motor
5,4 liter
M20A-FXS-motor
5,9 liter
Drivenhet
2ZR-FXE-motor
1,4 liter
M20A-FXS-motor
1,6 liter
Kylarvätska
Du kan använda någon av följande: • ”Toyota Super Long Life Coolant”
• Likvärdig etylenglykolbaserad kylarvätska som inte innehåller silikat, amin, nitrit, eller
borat med Hybrid Organic Acid-teknik med
lång livslängd.
Använd inte enbart vatten.
Tändsystem (tändstift)
Fabrikat
2ZR-FXE-motor
DENSO FC16HR-CY9
M20A-FXS-motor
DENSO FC16HR-Q8
Elektrodavstånd
2ZR-FXE-motor
0,9 mm
M20A-FXS-motor
0,8 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM10566SE.book Page 675 Wednesday, February 3, 2021 5:44 PM

6768-1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
*: Vätskekapaciteten anges som referensmått.Om vätskor byte behöver bytas, kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer.

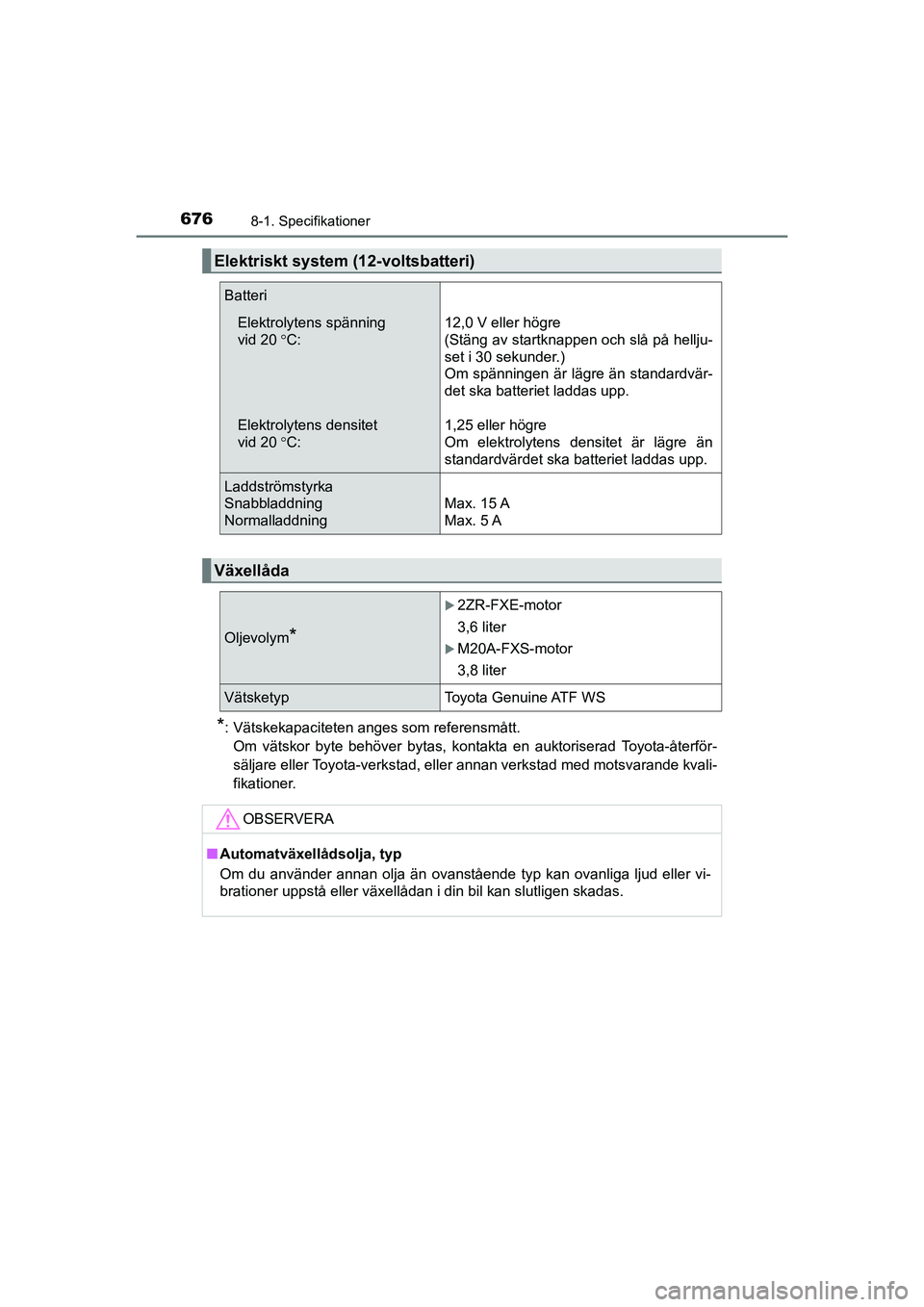

Elektriskt system (12-voltsbatteri)
Batteri
Elektrolytens spänning
vid 20 C:
Elektrolytens densitet
vid 20 C: 12,0 V eller högre
(Stäng av startknappen och slå på hellju-
set i 30 sekunder.)
Om spänningen är lägre än standardvär-
det ska batteriet laddas upp.
1,25 eller högre
Om elektrolytens densitet är lägre än
standardvärdet ska batteriet laddas upp.
Laddströmstyrka
Snabbladdning
Normalladdning
Max. 15 A
Max. 5 A
Växellåda
Oljevolym*
2ZR-FXE-motor
3,6 liter
M20A-FXS-motor
3,8 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
n
Automatväxellådsolja, typ
Om du använder annan olja än ovanstående typ kan ovanliga ljud eller vi-
brationer uppstå eller växellåda n i din bil kan slutligen skadas.
OM10566SE.book Page 676 Wednesday, February 3, 2021 5:44 PM

6778-1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE
8
Bilens specifikationer

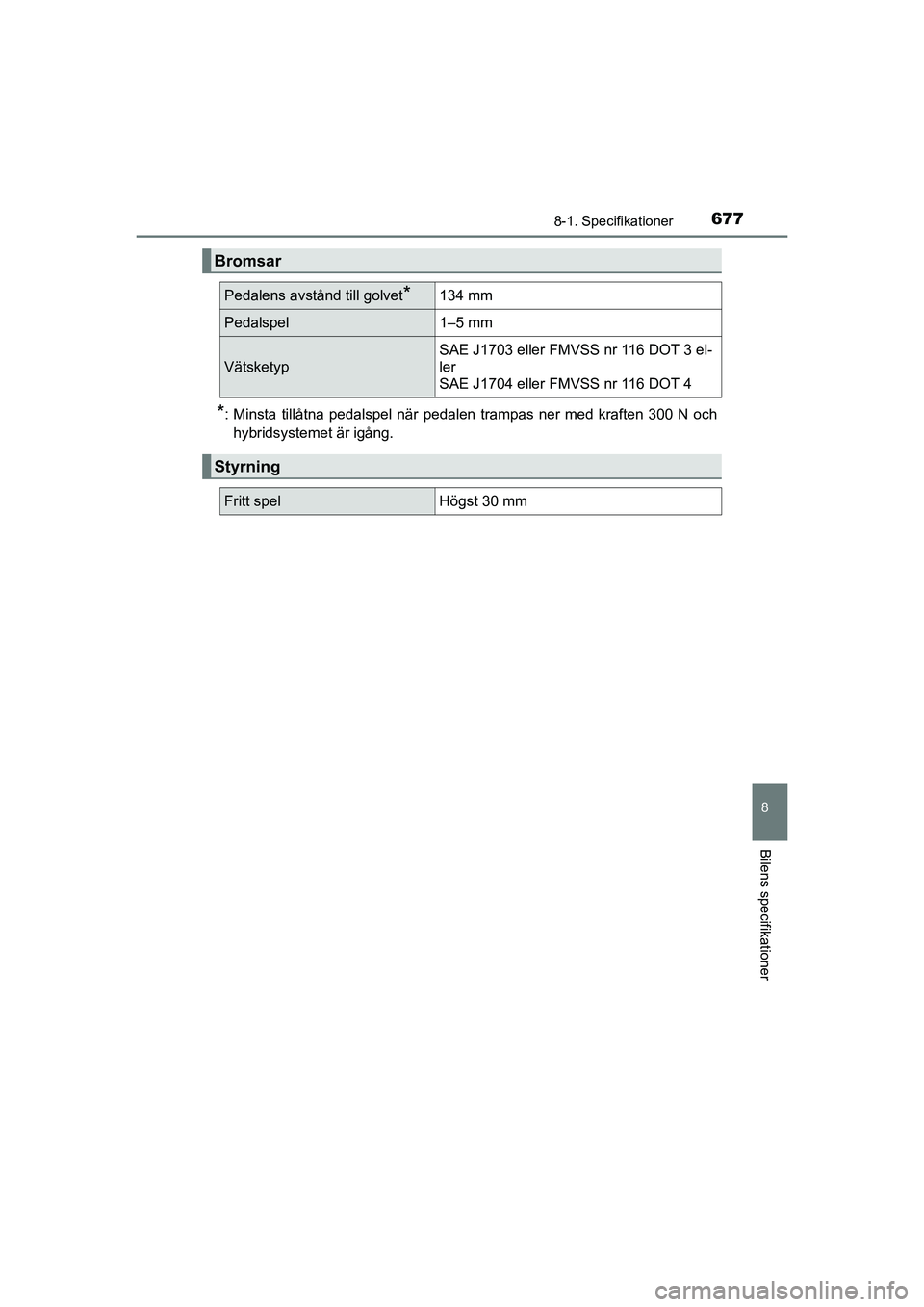

*: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 300 N ochhybridsystemet är igång.
Bromsar
Pedalens avstånd till golvet*134 mm
Pedalspel 1–5 mm
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3 el-
ler
SAE J1704 eller FMVSS nr 116 DOT 4
Styrning
Fritt spelHögst 30 mm
OM10566SE.book Page 677 Wednesday, February 3, 2021 5:44 PM

6788-1. Specifikationer
C-HR_HV_OM_Europe_OM10647SE

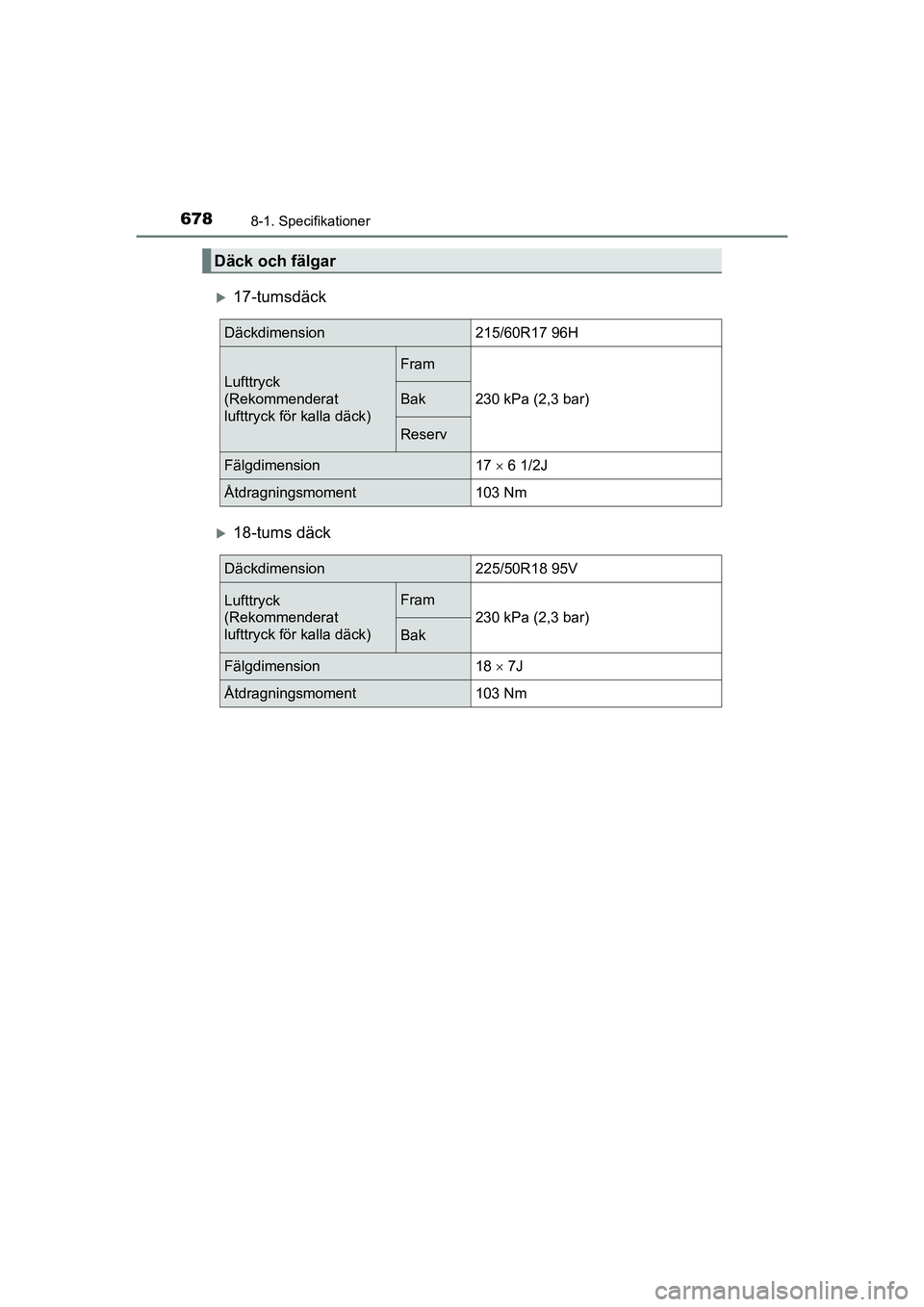

17-tumsdäck
18-tums däck
Däck och fälgar
Däckdimension215/60R17 96H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Fram
230 kPa (2,3 bar)Bak
Reserv
Fälgdimension17  6 1/2J
Åtdragningsmoment103 Nm
Däckdimension225/50R18 95V
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram
230 kPa (2,3 bar)
Bak
Fälgdimension18  7J
Åtdragningsmoment103 Nm
