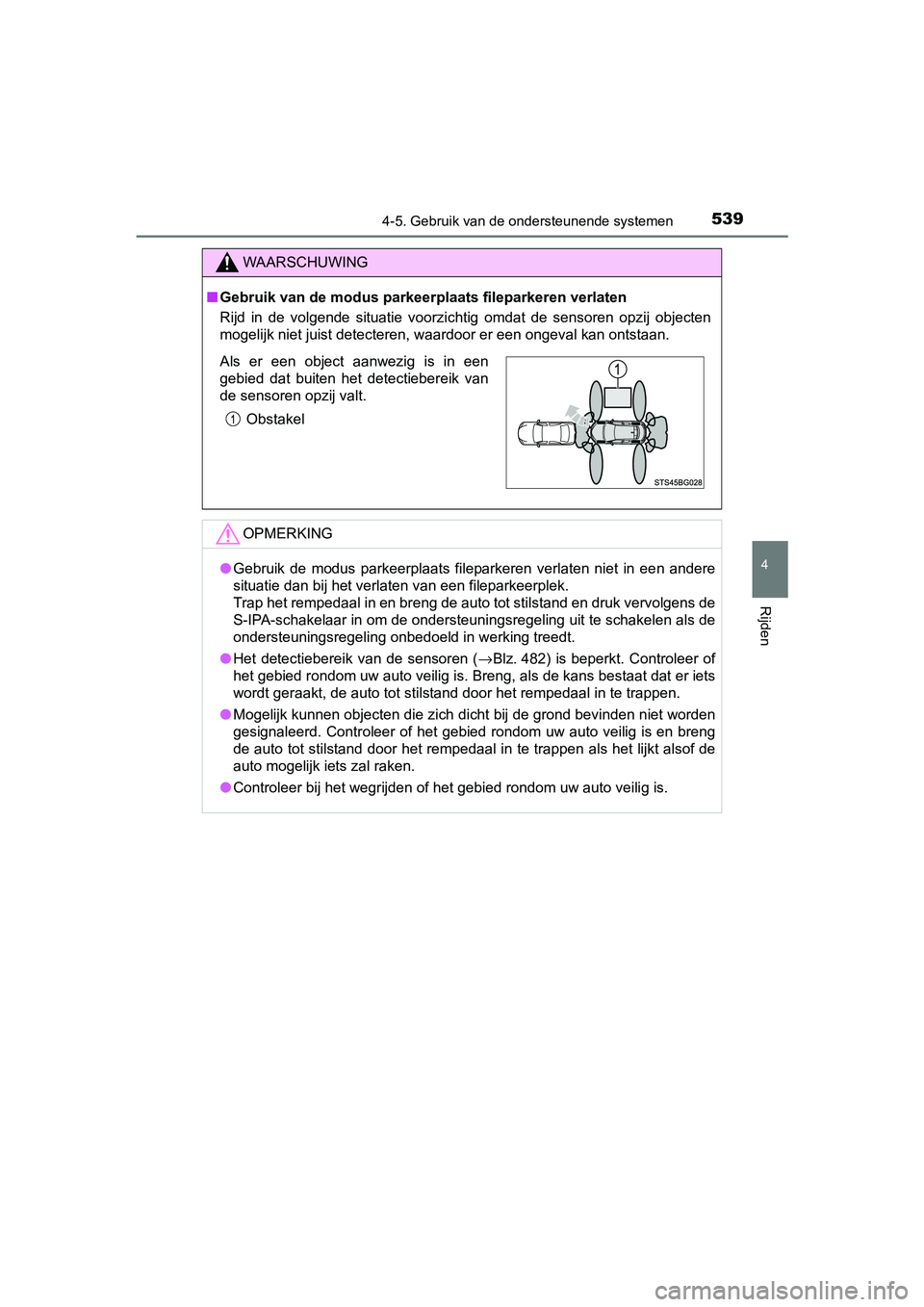

5394-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E
WAARSCHUWING
■Gebruik van de modus parkeerpl aats fileparkeren verlaten
Rijd in de volgende situatie voorzichtig omdat de sensoren opzi j objecten
mogelijk niet juist detecteren, waardoor er een ongeval kan ontstaan.
OPMERKING
● Gebruik de modus parkeerplaats fileparkeren verlaten niet in ee n andere
situatie dan bij het verlaten van een fileparkeerplek.
Trap het rempedaal in en breng de auto tot stilstand en druk ve rvolgens de
S-IPA-schakelaar in om de ondersteuningsregeling uit te schakel en als de
ondersteuningsregeling onbedoeld in werking treedt.
● Het detectiebereik van de sensoren ( →Blz. 482) is beperkt. Controleer of
het gebied rondom uw auto veilig is. Breng, als de kans bestaat dat er iets
wordt geraakt, de auto tot stilstand door het rempedaal in te t rappen.
● Mogelijk kunnen objecten die zich dicht bij de grond bevinden n iet worden
gesignaleerd. Controleer of het gebied rondom uw auto veilig is en breng
de auto tot stilstand door het rempedaal in te trappen als het lijkt alsof de
auto mogelijk iets zal raken.
● Controleer bij het wegrijden of het gebied rondom uw auto veili g is.
Als er een object aanwezig is in een
gebied dat buiten het detectiebereik van
de sensoren opzij valt.
Obstakel
C-HR_OM_Europe_OM10636E.book P age 539 Thursday, August 1, 2019 2:53 PM

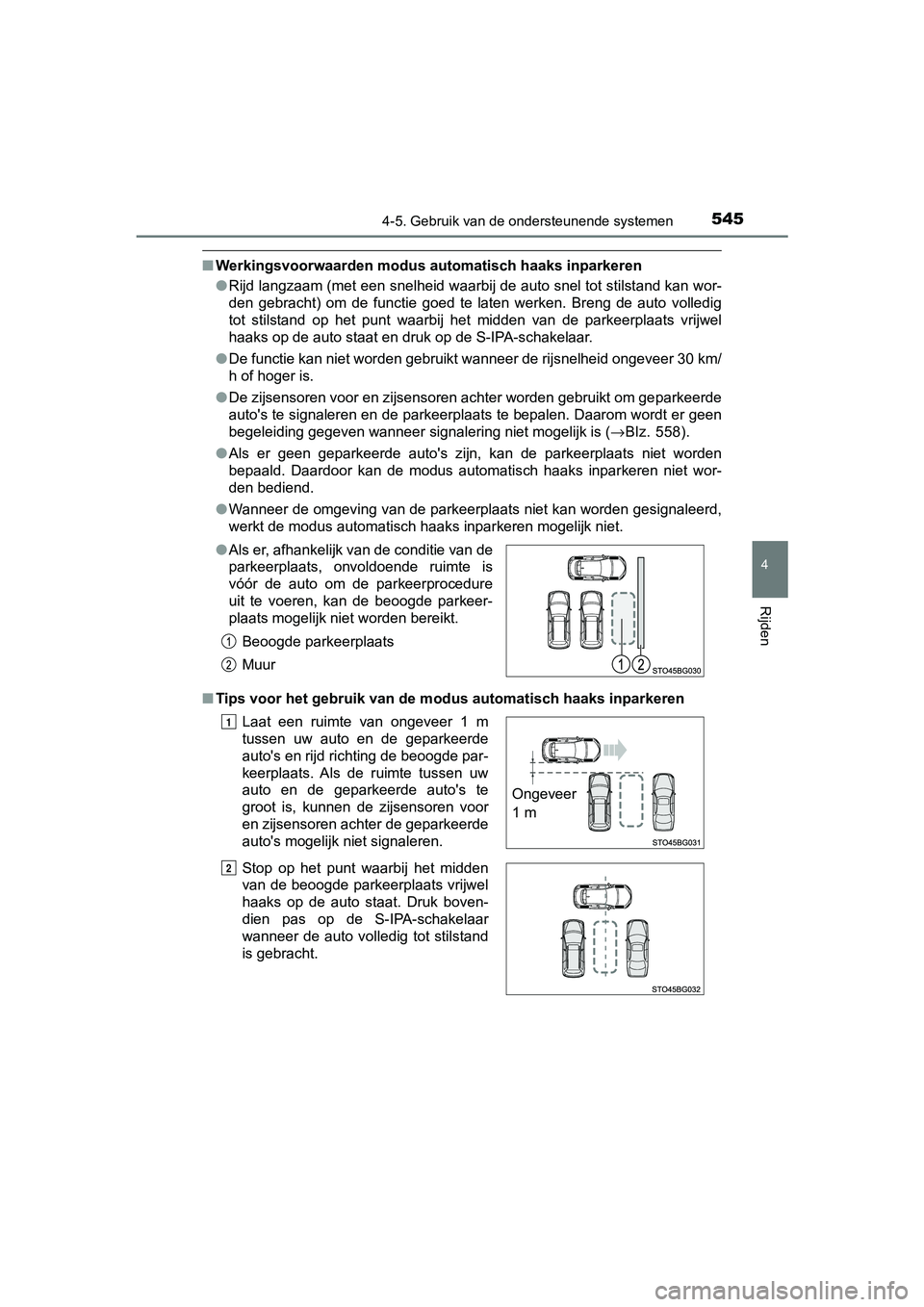

5454-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E
■Werkingsvoorwaarden modus automatisch haaks inparkeren
● Rijd langzaam (met een snelheid waarbij de auto snel tot stilst and kan wor-
den gebracht) om de functie goed te laten werken. Breng de auto volledig
tot stilstand op het punt waarbij het midden van de parkeerplaa ts vrijwel
haaks op de auto staat en druk op de S-IPA-schakelaar.
● De functie kan niet worden gebruikt wanneer de rijsnelheid onge veer 30 km/
h of hoger is.
● De zijsensoren voor en zijsensoren achter worden gebruikt om ge parkeerde
auto's te signaleren en de parkeerplaats te bepalen. Daarom wor dt er geen
begeleiding gegeven wanneer signalering niet mogelijk is ( →Blz. 558).
● Als er geen geparkeerde auto's zijn, kan de parkeerplaats niet worden
bepaald. Daardoor kan de modus automatisch haaks inparkeren nie t wor-
den bediend.
● Wanneer de omgeving van de parkeerplaats niet kan worden gesign aleerd,
werkt de modus automatisch haaks inparkeren mogelijk niet.
■ Tips voor het gebruik van de mo dus automatisch haaks inparkeren
●
Als er, afhankelijk van de conditie van de
parkeerplaats, onvoldoende ruimte is
vóór de auto om de parkeerprocedure
uit te voeren, kan de beoogde parkeer-
plaats mogelijk niet worden bereikt.
Beoogde parkeerplaats
Muur
Laat een ruimte van ongeveer 1 m
tussen uw auto en de geparkeerde
auto's en rijd richting de beoogde par-
keerplaats. Als de ruimte tussen uw
auto en de geparkeerde auto's te
groot is, kunnen de zijsensoren voor
en zijsensoren achter de geparkeerde
auto's mogelijk niet signaleren.
Stop op het punt waarbij het midden
van de beoogde parkeerplaats vrijwel
haaks op de auto staat. Druk boven-
dien pas op de S-IPA-schakelaar
wanneer de auto volledig tot stilstand
is gebracht.
1
Ongeveer
1 m
O
C-HR_OM_Europe_OM10636E.book P age 545 Thursday, August 1, 2019 2:53 PM

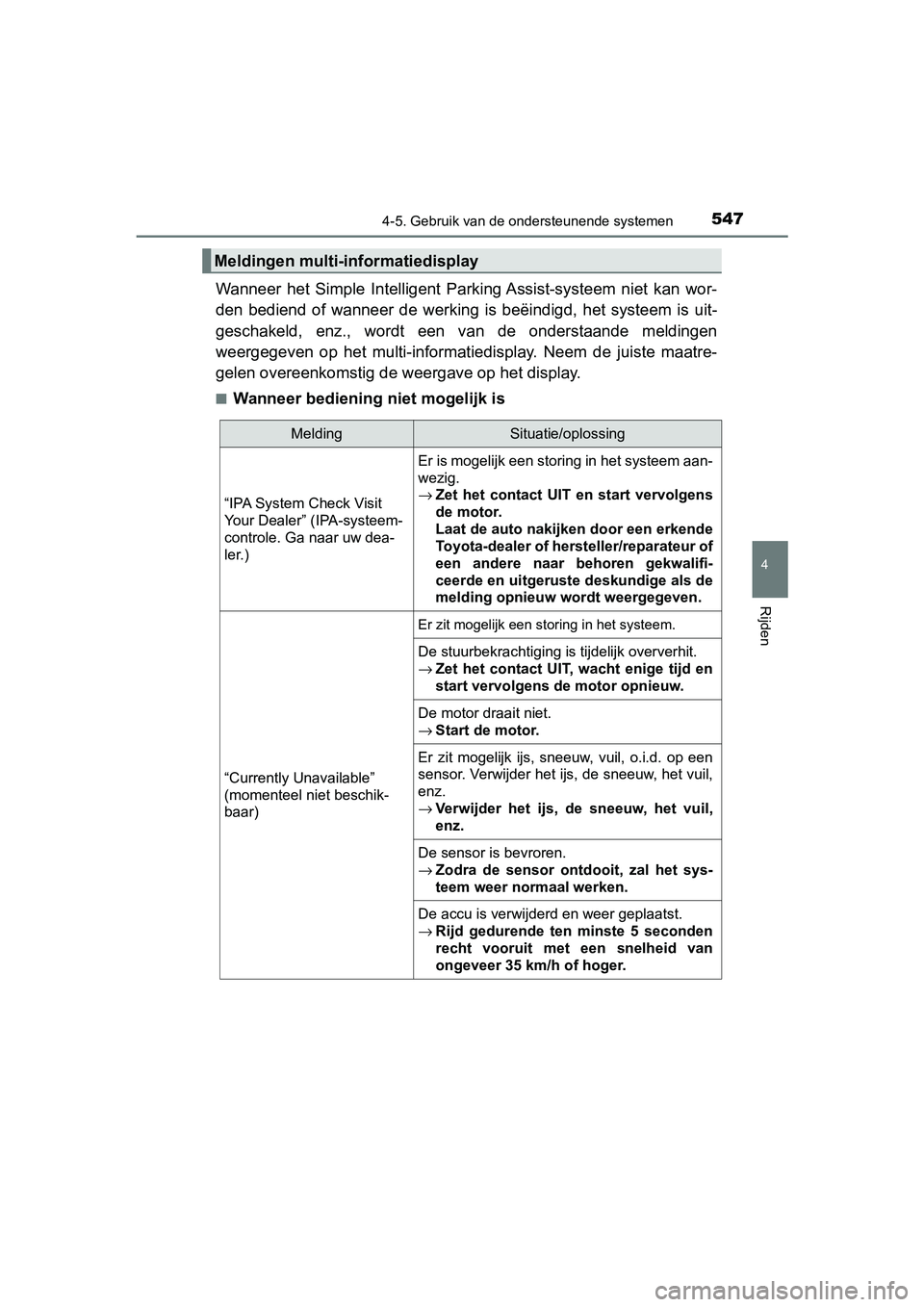

5474-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E
Wanneer het Simple Intelligent Parking Assist-systeem niet kan wor-
den bediend of wanneer de werking is beëindigd, het systeem is uit-
geschakeld, enz., w ordt een van de onderstaande meldingen
weergegeven op het multi-informatiedisplay. Neem de juiste maat re-
gelen overeenkomstig de weergave op het display.
■Wanneer bediening niet mogelijk is
Meldingen multi-informatiedisplay
MeldingSituatie/oplossing
“IPA System Check Visit
Your Dealer” (IPA-systeem-
controle. Ga naar uw dea-
ler.)
Er is mogelijk een storing in het systeem aan-
wezig.
→ Zet het contact UIT e n start vervolgens
de motor.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
melding opnieuw wordt weergegeven.
“Currently Unavailable”
(momenteel niet beschik-
baar)
Er zit mogelijk een storing in het systeem.
De stuurbekrachtiging is tijdelijk oververhit.
→ Zet het contact UIT, wacht enige tijd en
start vervolgens de motor opnieuw.
De motor draait niet.
→Start de motor.
Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op een
sensor. Verwijder het ijs, de sneeuw, het vuil,
enz.
→Verwijder het ijs, de sneeuw, het vuil,
enz.
De sensor is bevroren.
→Zodra de sensor ontdooit, zal het sys-
teem weer normaal werken.
De accu is verwijderd en weer geplaatst.
→Rijd gedurende ten minste 5 seconden
recht vooruit met een snelheid van
ongeveer 35 km/h of hoger.
C-HR_OM_Europe_OM10636E.book P age 547 Thursday, August 1, 2019 2:53 PM

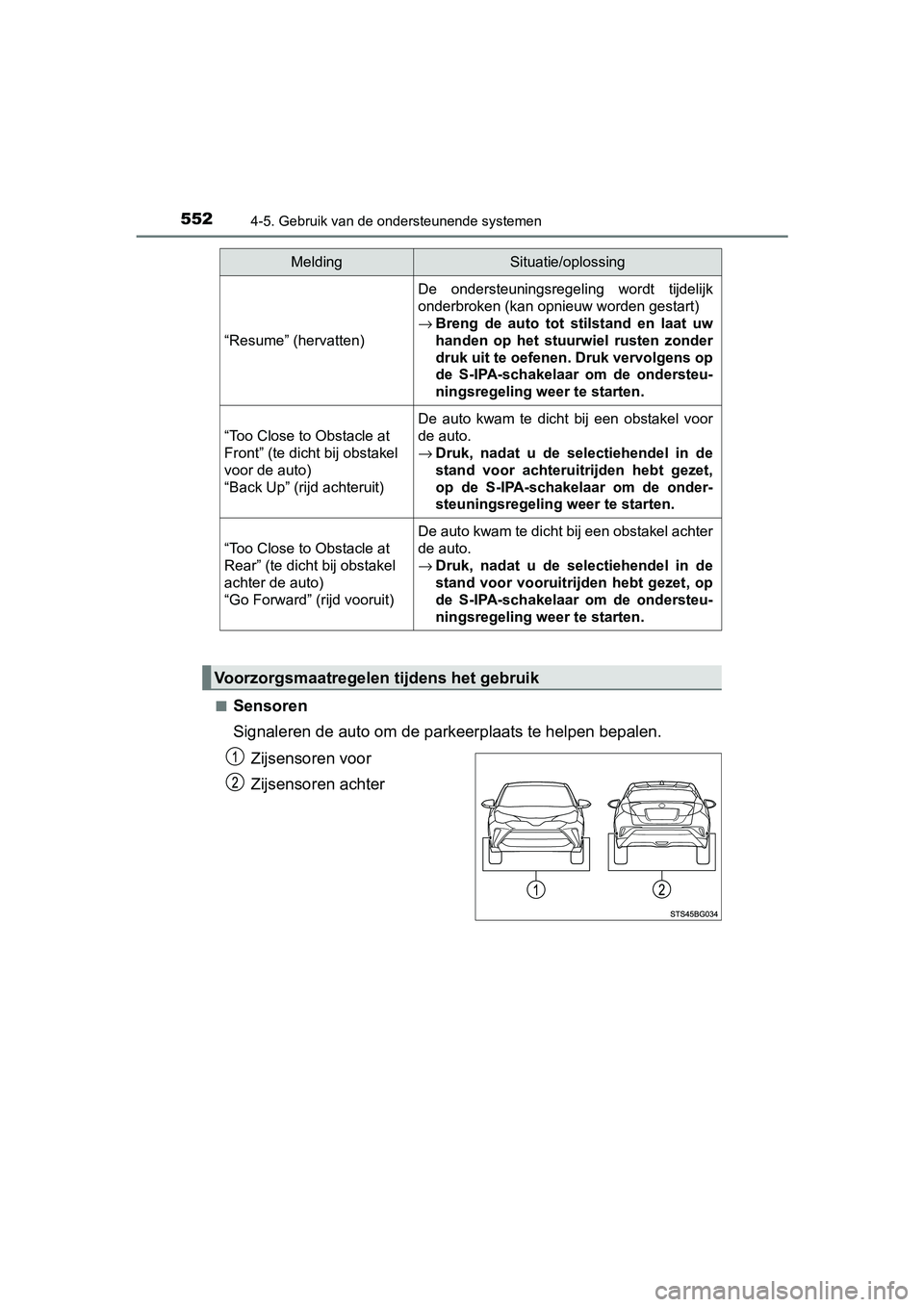

5524-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E■
Sensoren
Signaleren de auto om de pa
rkeerplaats te helpen bepalen.
Zijsensoren voor
Zijsensoren achter
“Resume” (hervatten)
De ondersteuningsregeling wordt tijdelijk
onderbroken (kan opnieuw worden gestart)
→ Breng de auto tot stilstand en laat uw
handen op het stuurwiel rusten zonder
druk uit te oefenen. Druk vervolgens op
de S-IPA-schakelaar om de ondersteu-
ningsregeling weer te starten.
“Too Close to Obstacle at
Front” (te dicht bij obstakel
voor de auto)
“Back Up” (rijd achteruit)
De auto kwam te dicht bij een obstakel voor
de auto.
→ Druk, nadat u de selectiehendel in de
stand voor achteruitrijden hebt gezet,
op de S-IPA-schakelaar om de onder-
steuningsregeling weer te starten.
“Too Close to Obstacle at
Rear” (te dicht bij obstakel
achter de auto)
“Go Forward” (rijd vooruit)
De auto kwam te dicht bij een obstakel achter
de auto.
→ Druk, nadat u de selectiehendel in de
stand voor vooruitrijden hebt gezet, op
de S-IPA-schakelaar om de ondersteu-
ningsregeling weer te starten.
MeldingSituatie/oplossing
Voorzorgsmaatregelen tijdens het gebruik
C-HR_OM_Europe_OM10636E.book P age 552 Thursday, August 1, 2019 2:53 PM

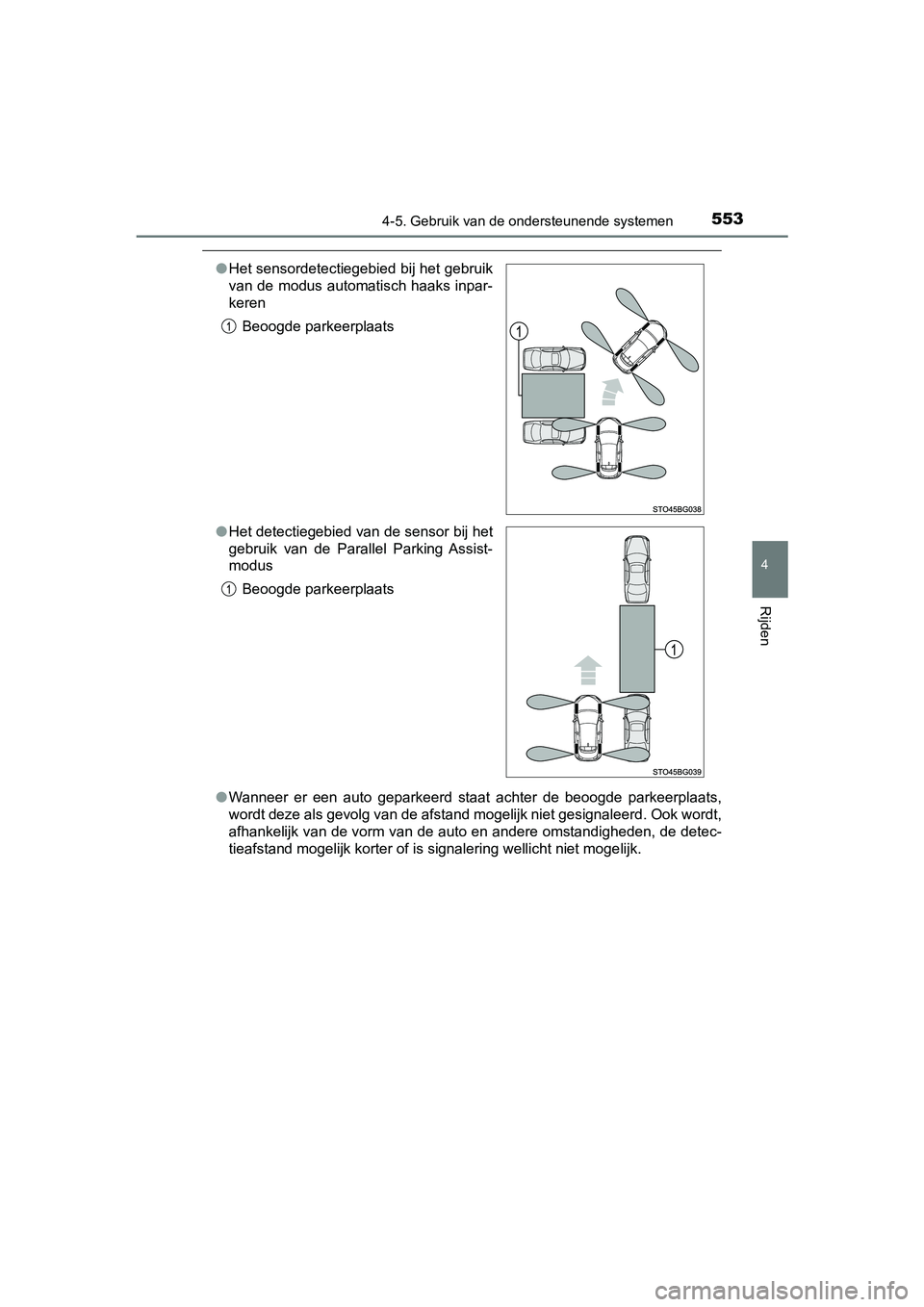

5534-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E
●Wanneer er een auto geparkeerd staat achter de beoogde parkeerp laats,
wordt deze als gevolg van de afstand mogelijk niet gesignaleerd. Ook wordt,
afhankelijk van de vorm van de auto en andere omstandigheden, de detec-
tieafstand mogelijk korter of is signalering wellicht niet moge lijk.
●
Het sensordetectiegebied bij het gebruik
van de modus automatisch haaks inpar-
keren
Beoogde parkeerplaats
● Het detectiegebied van de sensor bij het
gebruik van de Parallel Parking Assist-
modus
Beoogde parkeerplaats
C-HR_OM_Europe_OM10636E.book P age 553 Thursday, August 1, 2019 2:53 PM

5574-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E
WAARSCHUWING
●Neem de volgende voorzorgsmaatregelen met betrekking tot de mod us
parkeerplaats fileparkeren verlaten in acht.
De modus parkeerplaats fileparkeren verlaten is een functie die wordt
gebruikt bij het wegrijden van een parkeerplaats na het filepar keren. Deze
functie kan echter mogelijk niet worden gebruikt wanneer obstak els of
mensen worden gesignaleerd vóór de auto. Gebruik deze functie u itslui-
tend bij het wegrijden van een parkeerplaats na het fileparkere n. Wan-
neer de stuurregeling in werking is, schakel dan het systeem ui t met de S-
IPA-schakelaar of bedien het stuurwiel om de regeling te beëindigen.
● Als de modus parkeerplaats fileparkeren verlaten in de volgende gevallen
abusievelijk wordt gebruikt, raakt de auto mogelijk een obstake l.
De functie voor het verlaten van de parkeerplaats wordt gebruik t in een
richting waar zich een obstakel bevindt, maar het obstakel word t niet
gesignaleerd door de zijsensoren (bijvoorbeeld wanneer de auto direct
naast een paal staat).
● Neem de volgende voorzorgsmaatregelen in acht, aangezien de sen soren
mogelijk niet meer goed werken, wat een ongeval tot gevolg kan hebben.
• Stel de sensor niet bloot aan sterke schokken door er tegen te slaan,
enz. Anders werken de sensoren mogelijk niet goed.
• Spuit bij het wassen van de auto met een hogedrukreiniger niet recht-
streeks op de sensoren. De apparatuur werkt mogelijk niet goed als
gevolg van blootstelling aan een sterke waterdruk. Wanneer de bumper
iets raakt, werkt de apparatuur mogelijk niet goed meer als gevolg van
een storing in de sensor. Laat de auto nakijken door een erkend e
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en uitgeruste deskundige.
C-HR_OM_Europe_OM10636E.book P age 557 Thursday, August 1, 2019 2:53 PM

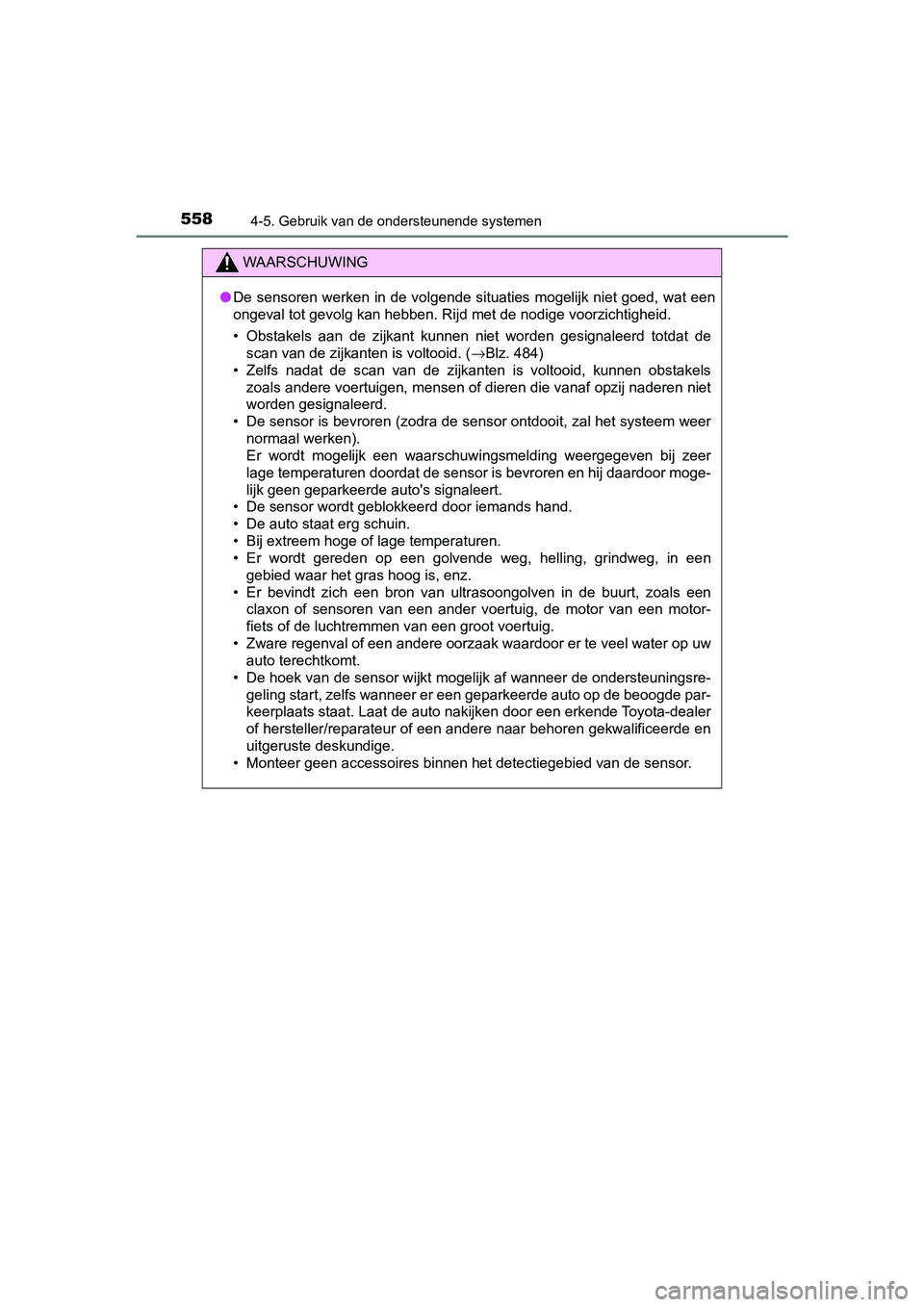

5584-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E
WAARSCHUWING
●De sensoren werken in de volgende situaties mogelijk niet goed, wat een
ongeval tot gevolg kan hebben. Rijd met de nodige voorzichtighe id.
• Obstakels aan de zijkant kunnen niet worden gesignaleerd totda t de
scan van de zijkanten is voltooid. ( →Blz. 484)
• Zelfs nadat de scan van de zijkanten is voltooid, kunnen obsta kels
zoals andere voertuigen, mensen of dieren die vanaf opzij nader en niet
worden gesignaleerd.
• De sensor is bevroren (zodra de sensor ontdooit, zal het syste em weer
normaal werken).
Er wordt mogelijk een waarschuwingsmelding weergegeven bij zeer
lage temperaturen doordat de sensor is bevroren en hij daardoor moge-
lijk geen geparkeerde auto's signaleert.
• De sensor wordt geblokkeerd door iemands hand.
• De auto staat erg schuin.
• Bij extreem hoge of lage temperaturen.
• Er wordt gereden op een golvende weg, helling, grindweg, in ee n
gebied waar het gras hoog is, enz.
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoal s een
claxon of sensoren van een ander voertuig, de motor van een mot or-
fiets of de luchtremmen van een groot voertuig.
• Zware regenval of een andere oorzaak waardoor er te veel water op uw
auto terechtkomt.
• De hoek van de sensor wijkt mogelijk af wanneer de ondersteuni ngsre-
geling start, zelfs wanneer er een geparkeerde auto op de beoog de par-
keerplaats staat. Laat de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en
uitgeruste deskundige.
• Monteer geen accessoires binnen het detectiegebied van de sens or.
C-HR_OM_Europe_OM10636E.book Page 558 Thursday, August 1, 2019 2:53 PM

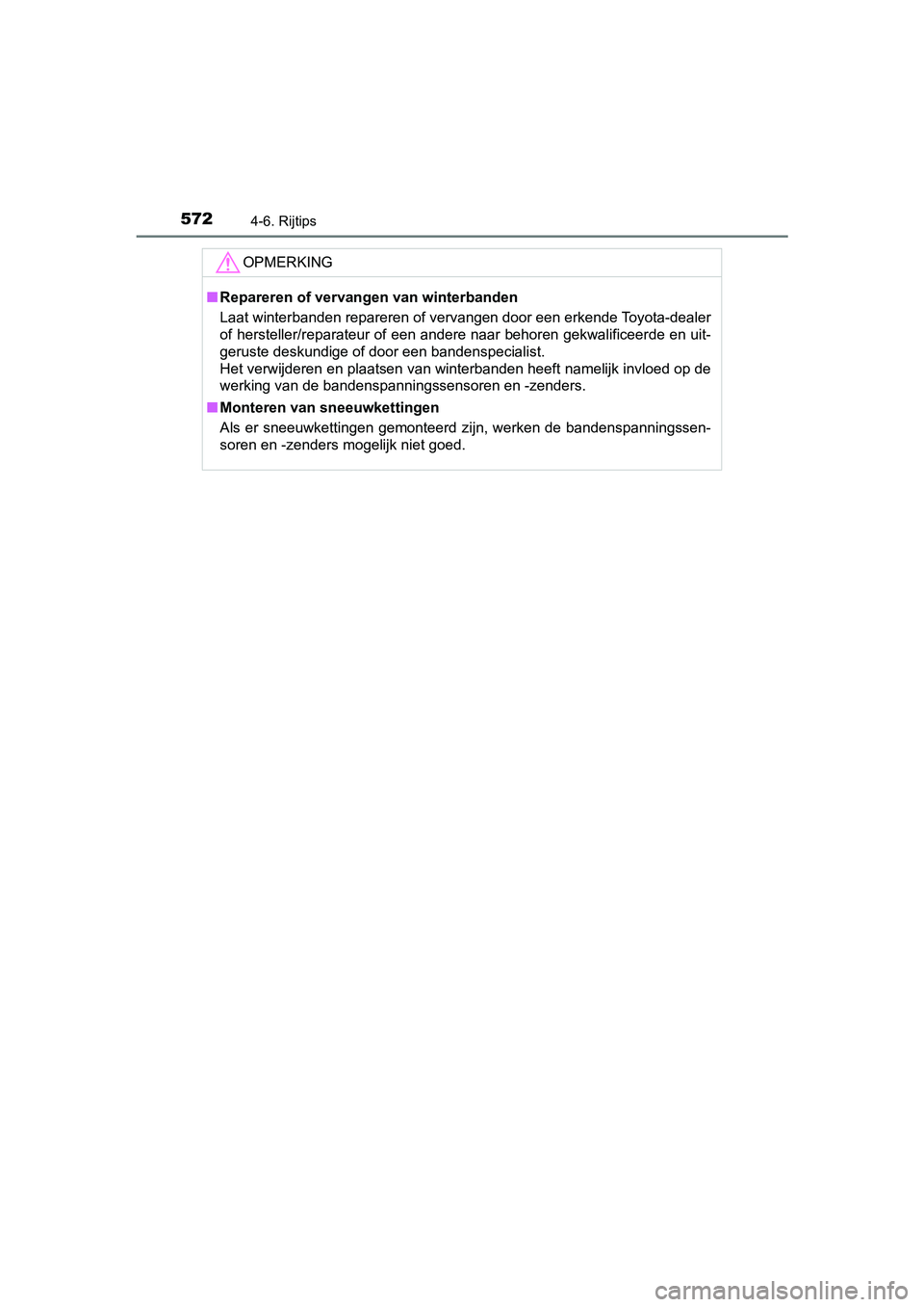

5724-6. Rijtips
C-HR_OM_Europe_OM10636E
OPMERKING
■Repareren of vervangen van winterbanden
Laat winterbanden repareren of vervangen door een erkende Toyot a-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uit-
geruste deskundige of door een bandenspecialist.
Het verwijderen en plaatsen van winterbanden heeft namelijk invloed op de
werking van de bandenspanningssensoren en -zenders.
■ Monteren van sneeuwkettingen
Als er sneeuwkettingen gemonteerd zijn, werken de bandenspanningssen-
soren en -zenders mogelijk niet goed.
C-HR_OM_Europe_OM10636E.book P age 572 Thursday, August 1, 2019 2:53 PM

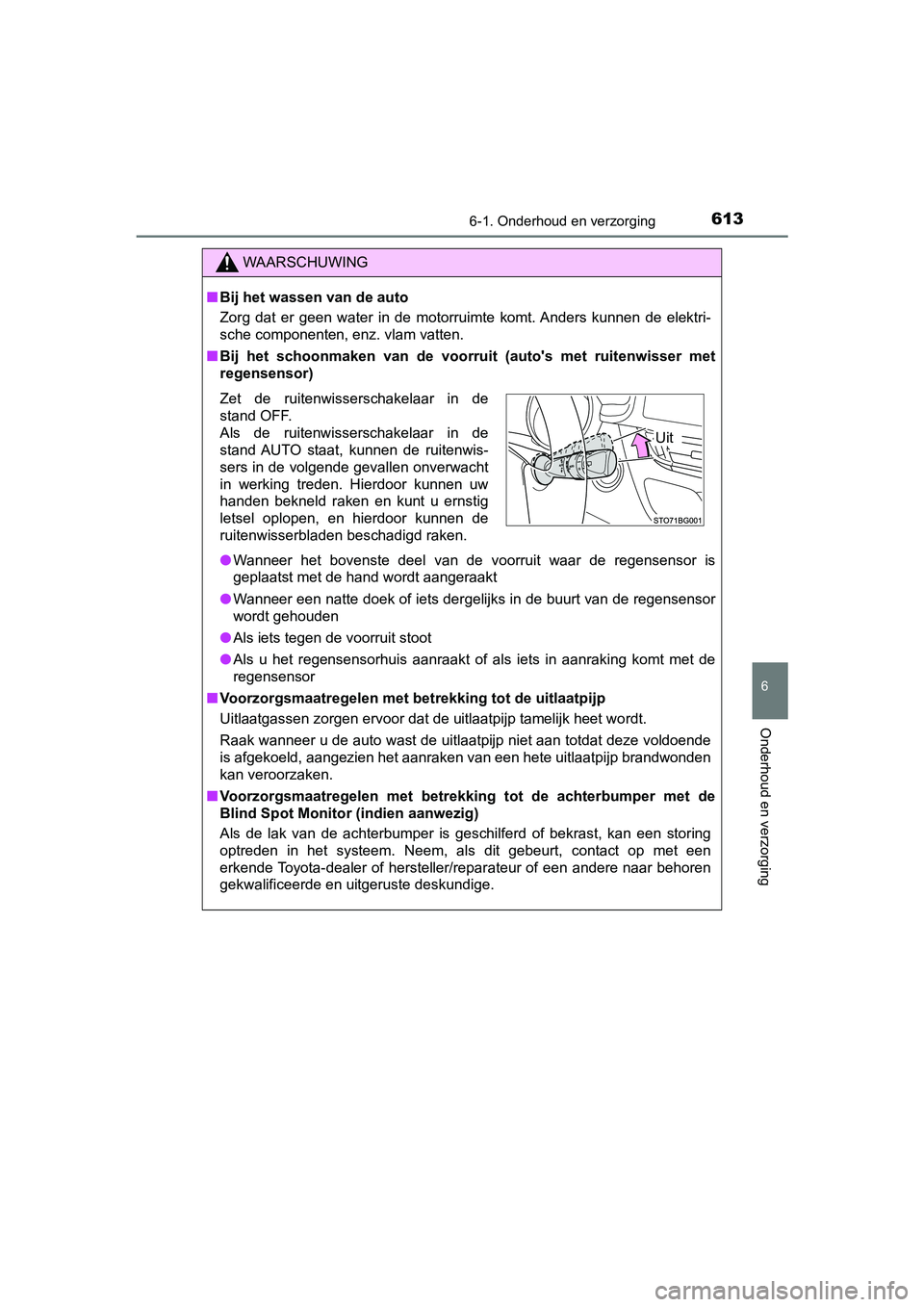

6136-1. Onderhoud en verzorging
6
Onderhoud en verzorging
C-HR_OM_Europe_OM10636E
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Anders kunnen de elektri-
sche componenten, enz. vlam vatten.
■ Bij het schoonmaken van de voorruit (auto's met ruitenwisser me t
regensensor)
● Wanneer het bovenste deel van de voorruit waar de regensensor i s
geplaatst met de hand wordt aangeraakt
● Wanneer een natte doek of iets dergelijks in de buurt van de re gensensor
wordt gehouden
● Als iets tegen de voorruit stoot
● Als u het regensensorhuis aanraakt of als iets in aanraking komt met de
regensensor
■ Voorzorgsmaatregelen met be trekking tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de uitlaatpijp tamelijk heet wo rdt.
Raak wanneer u de auto wast de uitlaatpijp niet aan totdat deze voldoende
is afgekoeld, aangezien het aanraken van een hete uitlaatpijp brandwonden
kan veroorzaken.
■ Voorzorgsmaatregelen met betrekking tot de achterbumper met de
Blind Spot Monitor (indien aanwezig)
Als de lak van de achterbumper is geschilferd of bekrast, kan e en storing
optreden in het systeem. Neem, als dit gebeurt, contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
Zet de ruitenwisserschakelaar in de
stand OFF.
Als de ruitenwisserschakelaar in de
stand AUTO staat, kunnen de ruitenwis-
sers in de volgende gevallen onverwacht
in werking treden. Hierdoor kunnen uw
handen bekneld raken en kunt u ernstig
letsel oplopen, en hierdoor kunnen de
ruitenwisserbladen beschadigd raken.
Uit
C-HR_OM_Europe_OM10636E.book P age 613 Thursday, August 1, 2019 2:53 PM

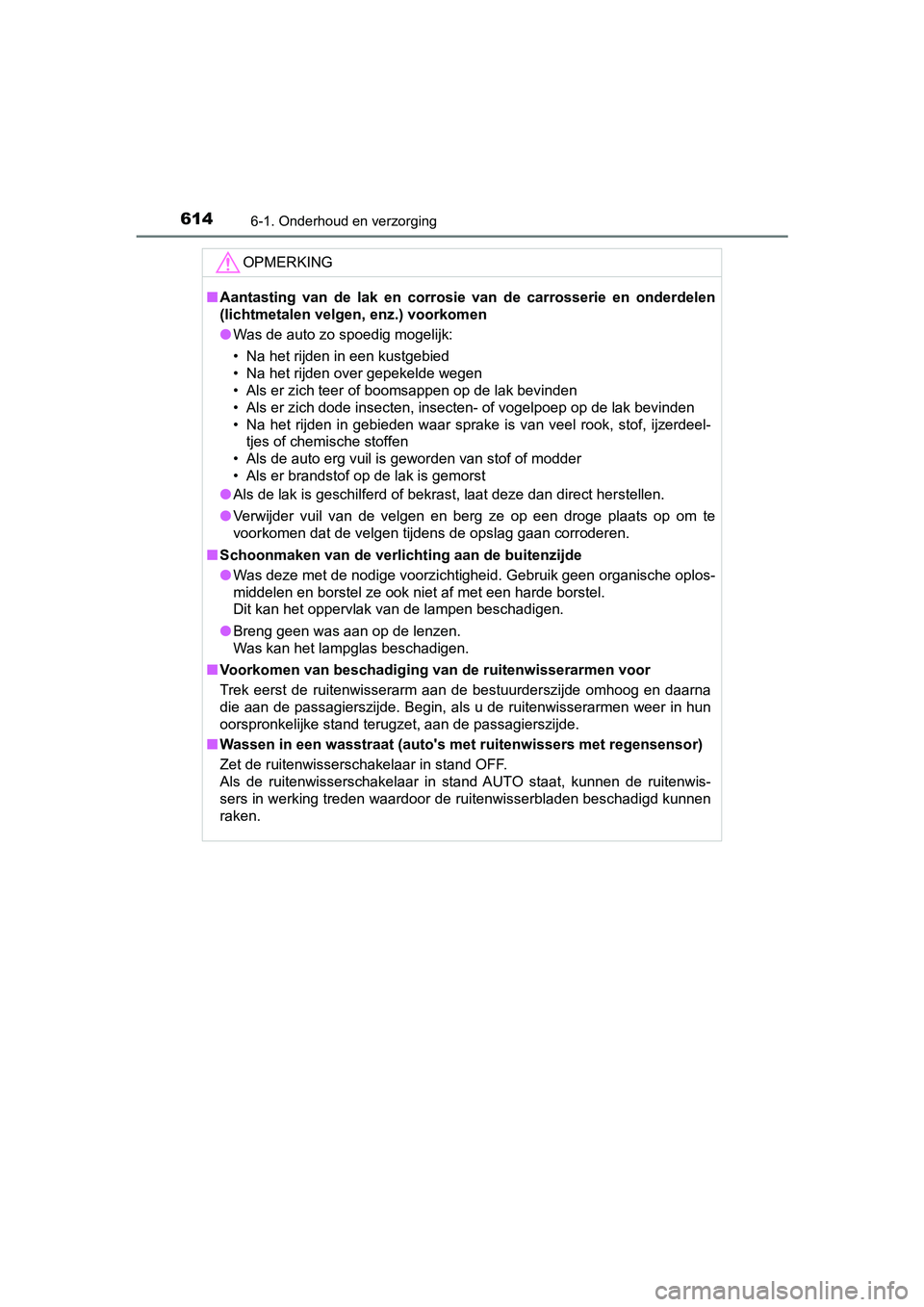

6146-1. Onderhoud en verzorging
C-HR_OM_Europe_OM10636E
OPMERKING
■Aantasting van de lak en corrosi e van de carrosserie en onderdelen
(lichtmetalen velgen, enz.) voorkomen
● Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak be vinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeel-
tjes of chemische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
● Als de lak is geschilferd of bekrast, laat deze dan direct hers tellen.
● Verwijder vuil van de velgen en berg ze op een droge plaats op om te
voorkomen dat de velgen tijdens de opslag gaan corroderen.
■ Schoonmaken van de verlichting aan de buitenzijde
● Was deze met de nodige voorzichtigheid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met een harde borstel.
Dit kan het oppervlak van de lampen beschadigen.
● Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■ Voorkomen van beschadiging van de ruitenwisserarmen voor
Trek eerst de ruitenwisserarm aan de bestuurderszijde omhoog en daarna
die aan de passagierszijde. Begin, als u de ruitenwisserarmen w eer in hun
oorspronkelijke stand terugzet, aan de passagierszijde.
■ Wassen in een wasstraat (auto's m et ruitenwissers met regensensor)
Zet de ruitenwisserschakelaar in stand OFF.
Als de ruitenwisserschakelaar in stand AUTO staat, kunnen de ru itenwis-
sers in werking treden waardoor de ruitenwisserbladen beschadigd kunnen
raken.
C-HR_OM_Europe_OM10636E.book P age 614 Thursday, August 1, 2019 2:53 PM
