sensor TOYOTA C-HR 2020 Instructieboekje (in Dutch)

4744-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E■

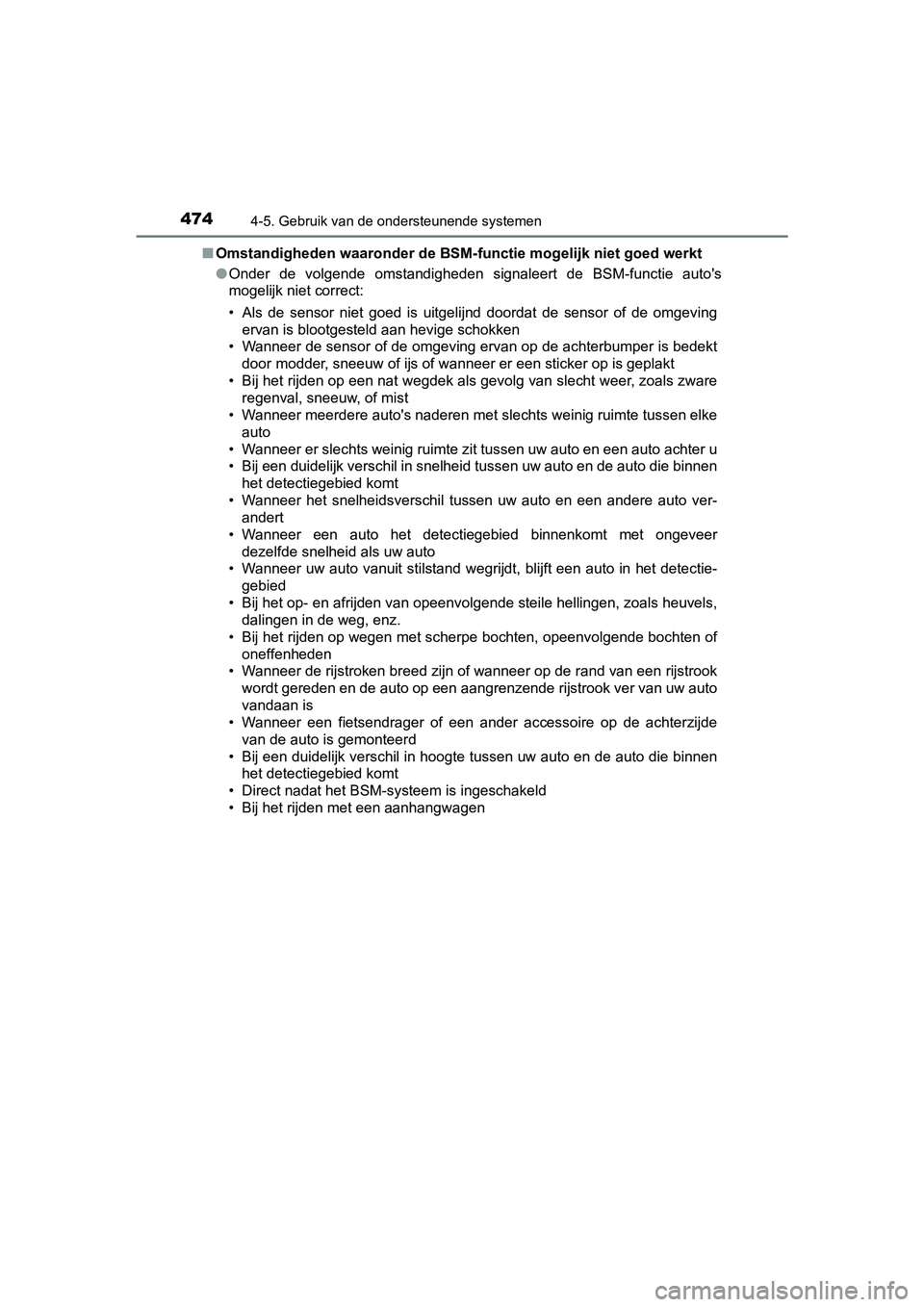

Omstandigheden waaronder de BSM-functie mogelijk niet goed werk t
● Onder de volgende omstandigheden signaleert de BSM-functie auto 's
mogelijk niet correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is b edekt
door modder, sneeuw of ijs of wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tuss en elke
auto
• Wanneer er slechts weinig ruimte zit tussen uw auto en een aut o achter u
• Bij een duidelijk verschil in snelheid tussen uw auto en de au to die binnen
het detectiegebied komt
• Wanneer het snelheidsverschil tussen uw auto en een andere aut o ver-
andert
• Wanneer een auto het detectiegebied binnenkomt met ongeveer
dezelfde snelheid als uw auto
• Wanneer uw auto vanuit stilstand wegrijdt, blijft een auto in het detectie-
gebied
• Bij het op- en afrijden van opeenvolgende steile hellingen, zo als heuvels,
dalingen in de weg, enz.
• Bij het rijden op wegen met scherpe bochten, opeenvolgende boc hten of
oneffenheden
• Wanneer de rijstroken breed zijn of wanneer op de rand van een rijstrook
wordt gereden en de auto op een aangrenzende rijstrook ver van uw auto
vandaan is
• Wanneer een fietsendrager of een ander accessoire op de achter zijde
van de auto is gemonteerd
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het detectiegebied komt
• Direct nadat het BSM-systeem is ingeschakeld
• Bij het rijden met een aanhangwagen
C-HR_OM_Europe_OM10636E.book P age 474 Thursday, August 1, 2019 2:53 PM

4754-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E●

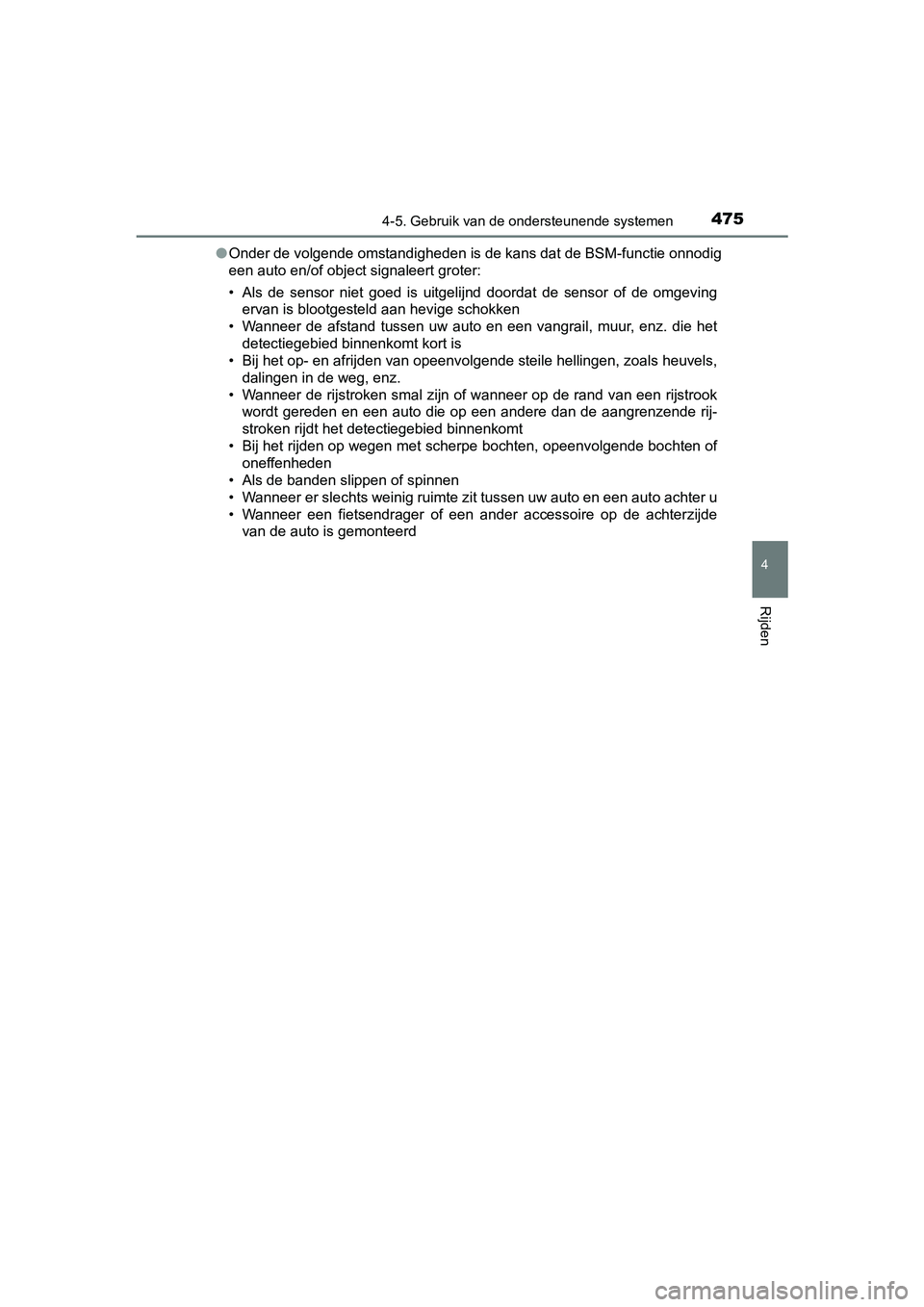

Onder de volgende omstandigheden is de kans dat de BSM-functie onnodig
een auto en/of object signaleert groter:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving
ervan is blootgesteld aan hevige schokken
• Wanneer de afstand tussen uw auto en een vangrail, muur, enz. die het detectiegebied binnenkomt kort is
• Bij het op- en afrijden van opeenvolgende steile hellingen, zo als heuvels,
dalingen in de weg, enz.
• Wanneer de rijstroken smal zijn of wanneer op de rand van een rijstrook
wordt gereden en een auto die op een andere dan de aangrenzende rij-
stroken rijdt het detectiegebied binnenkomt
• Bij het rijden op wegen met scherpe bochten, opeenvolgende boc hten of
oneffenheden
• Als de banden slippen of spinnen
• Wanneer er slechts weinig ruimte zit tussen uw auto en een aut o achter u
• Wanneer een fietsendrager of een ander accessoire op de achter zijde
van de auto is gemonteerd
C-HR_OM_Europe_OM10636E.book P age 475 Thursday, August 1, 2019 2:53 PM

4764-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E
Toyota Parking Assist-sensor∗
∗: Indien aanwezig
De afstand van uw auto tot objecten, zoals een muur, bij het file-
parkeren en inparkeren in een garage wordt gemeten door sen-
soren en wordt doorgegeven via het multi-informatiedisplay en
een zoemer. Controleer bij gebruik van dit systeem ook altijd z elf
de omgeving.
Soorten sensoren
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter Zijsensoren voor
(indien aanwezig)
Zijsensoren achter
(indien aanwezig)
C-HR_OM_Europe_OM10636E.book P
age 476 Thursday, August 1, 2019 2:53 PM

4774-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E

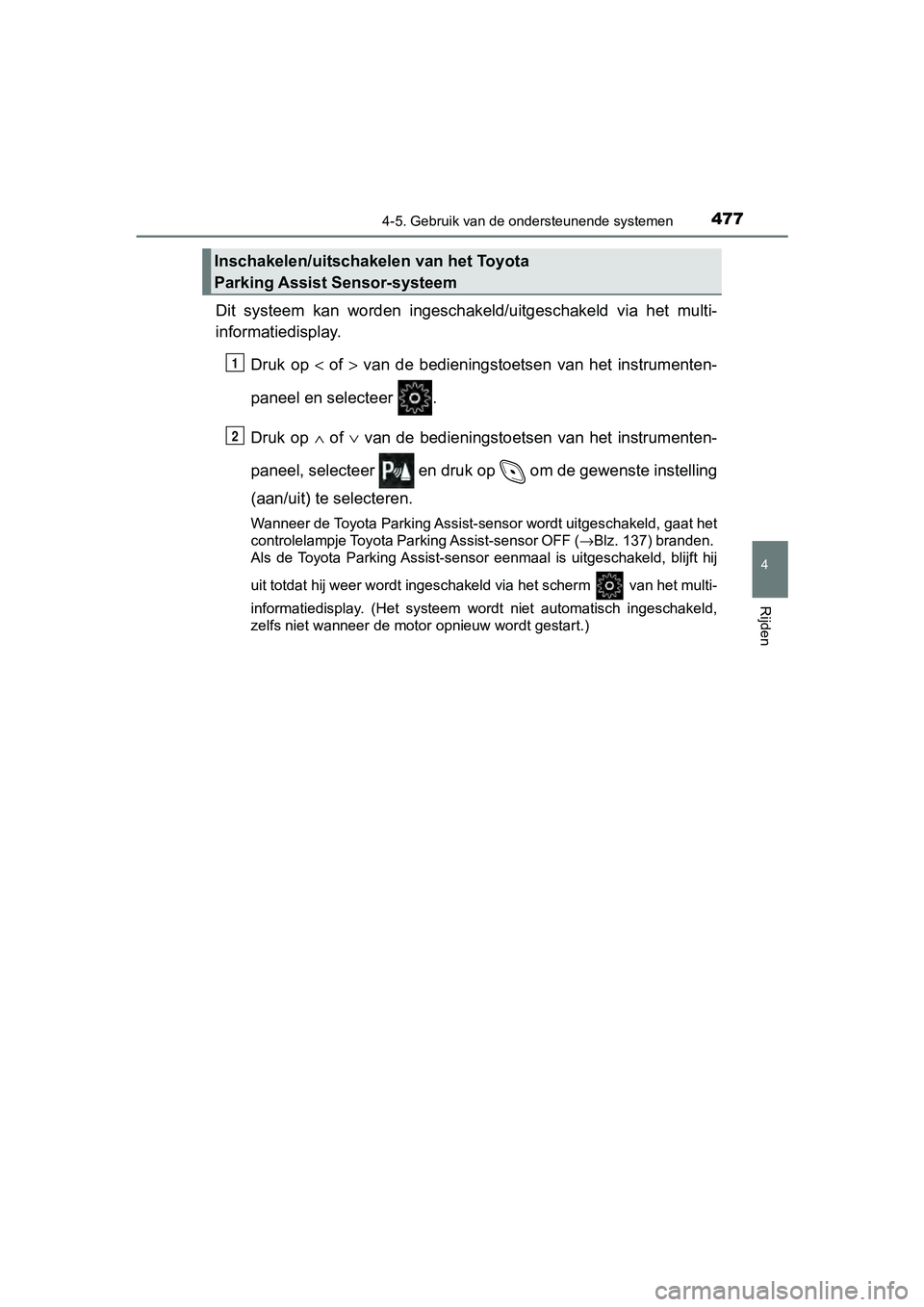

Dit systeem kan worden ingeschakeld/uitgeschakeld via het multi-
informatiedisplay.
Druk op < of > van de bedieningstoetsen van het instrumenten-
paneel en selecteer .
Druk op ∧ of ∨ van de bedieningstoetse n van het instrumenten-
paneel, selecteer en druk op om de gewenste instelling
(aan/uit) te selecteren.
Wanneer de Toyota Parking Assist-sensor wordt uitgeschakeld, ga at het
controlelampje Toyota Parking Assist-sensor OFF ( →Blz. 137) branden.
Als de Toyota Parking Assist-sensor eenmaal is uitgeschakeld, b lijft hij
uit totdat hij weer wordt ingeschakeld via het scherm van het multi-
informatiedisplay. (Het systeem wordt niet automatisch ingescha keld,
zelfs niet wanneer de motor opnieuw wordt gestart.)
Inschakelen/uitschakelen van het Toyota
Parking Assist Sensor-systeem
1
2
C-HR_OM_Europe_OM10636E.book P age 477 Thursday, August 1, 2019 2:53 PM

4784-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E
Wanneer de sensoren een object, zoals een muur, signaleren, wordt
er een afbeelding weergegeven op het multi-informatiedisplay ov er-
eenkomstig de positie van en de afstand tot het object.
● Multi-informatiedisplay
Signalering binn enste sensor
voor
Signalering hoeksensoren voor
Signalering zijsensor voor
*
(indien aanwezig)
Signalering zijsensor achter
*
(indien aanwezig)
Signalering hoeksensoren ach-
ter
Signalering binn enste sensor
achter
*: De displays van de zijsensoren worden niet weergegeven tot de gebieden aan de zijkant volledig zijn gescand.
Display
C-HR_OM_Europe_OM10636E.book P age 478 Thursday, August 1, 2019 2:53 PM

4794-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E

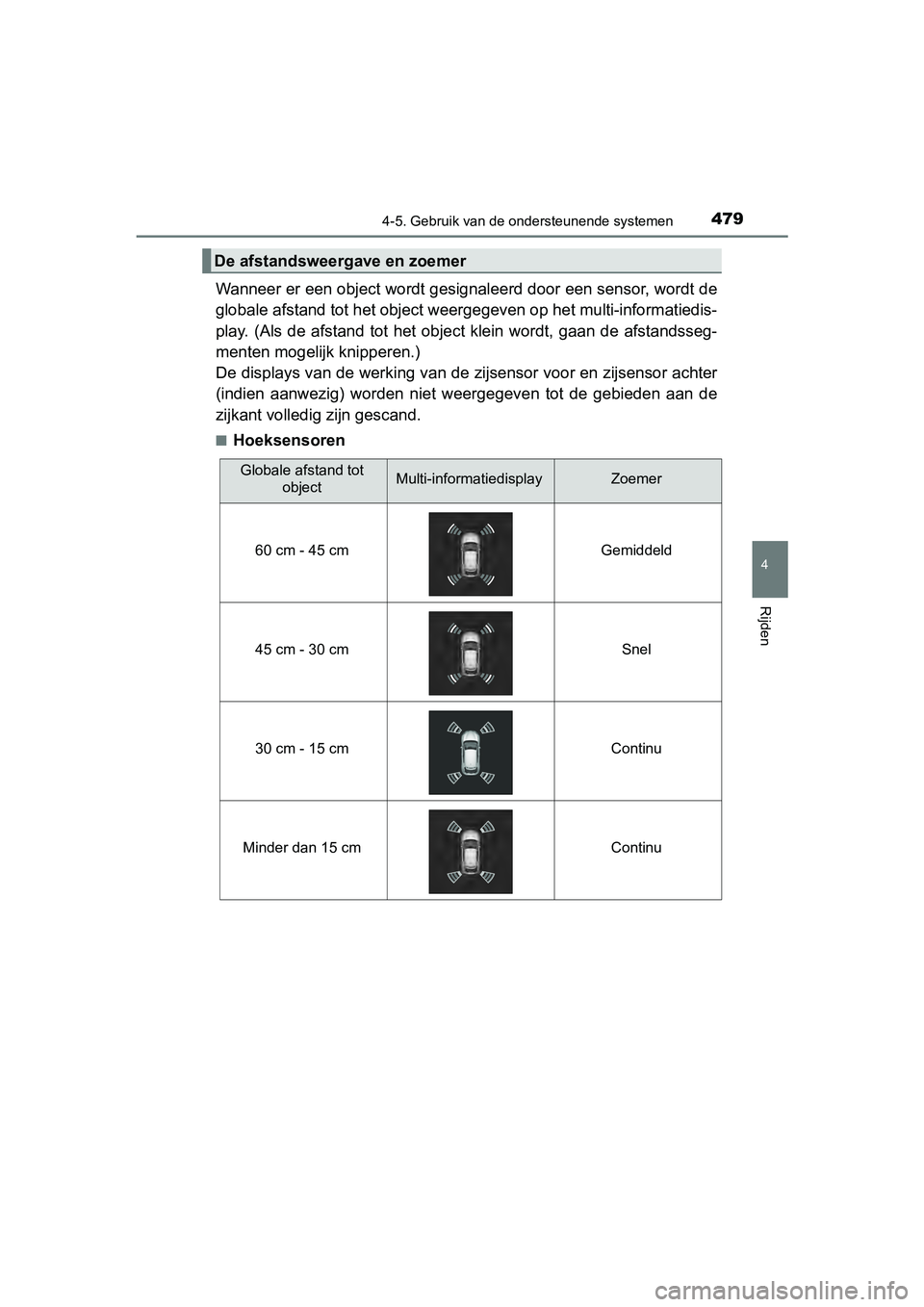

Wanneer er een object wordt gesignaleerd door een sensor, wordt de
globale afstand tot het object we ergegeven op het multi-informatiedis-
play. (Als de afstand tot het object klein wordt, gaan de afsta ndsseg-
menten mogelijk knipperen.)
De displays van de werking van de zijsensor voor en zijsensor a chter
(indien aanwezig) worden niet weergegeven tot de gebieden aan d e
zijkant volledig zijn gescand.
■Hoeksensoren
De afstandsweer gave en zoemer
Globale afstand tot
objectMulti-informatiedisplayZoemer
60 cm - 45 cm Gemiddeld
45 cm - 30 cm Snel
30 cm - 15 cm Continu
Minder dan 15 cm Continu
C-HR_OM_Europe_OM10636E.book Page 479 Thursday, August 1, 2019 2:53 PM

4804-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E■

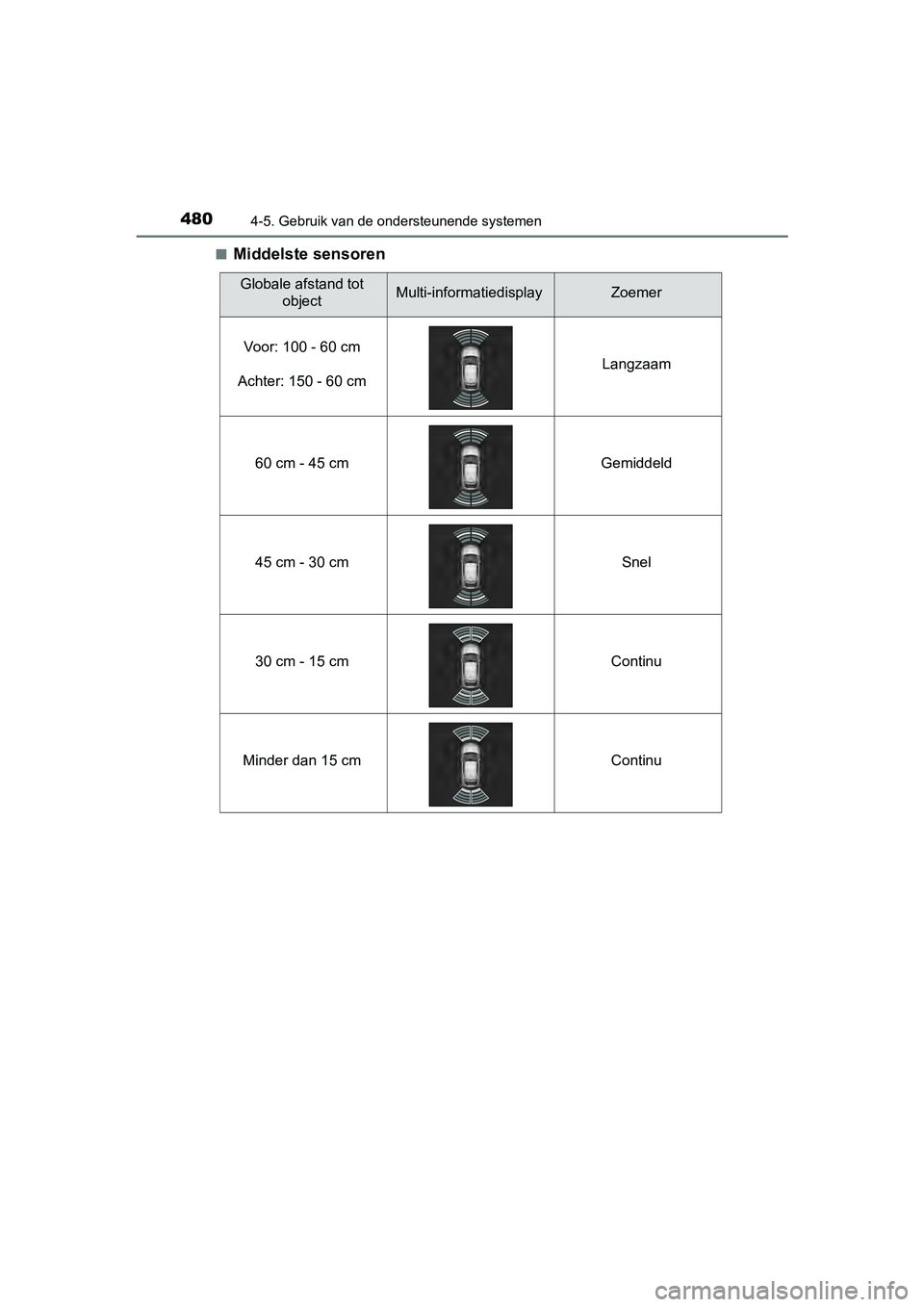

Middelste sensoren
Globale afstand tot
objectMulti-informatiedisplayZoemer
Voor: 100 - 60 cm
Achter: 150 - 60 cm Langzaam
60 cm - 45 cm Gemiddeld
45 cm - 30 cm Snel
30 cm - 15 cm Continu
Minder dan 15 cm Continu
C-HR_OM_Europe_OM10636E.book Page 480 Thursday, August 1, 2019 2:53 PM

4814-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E■

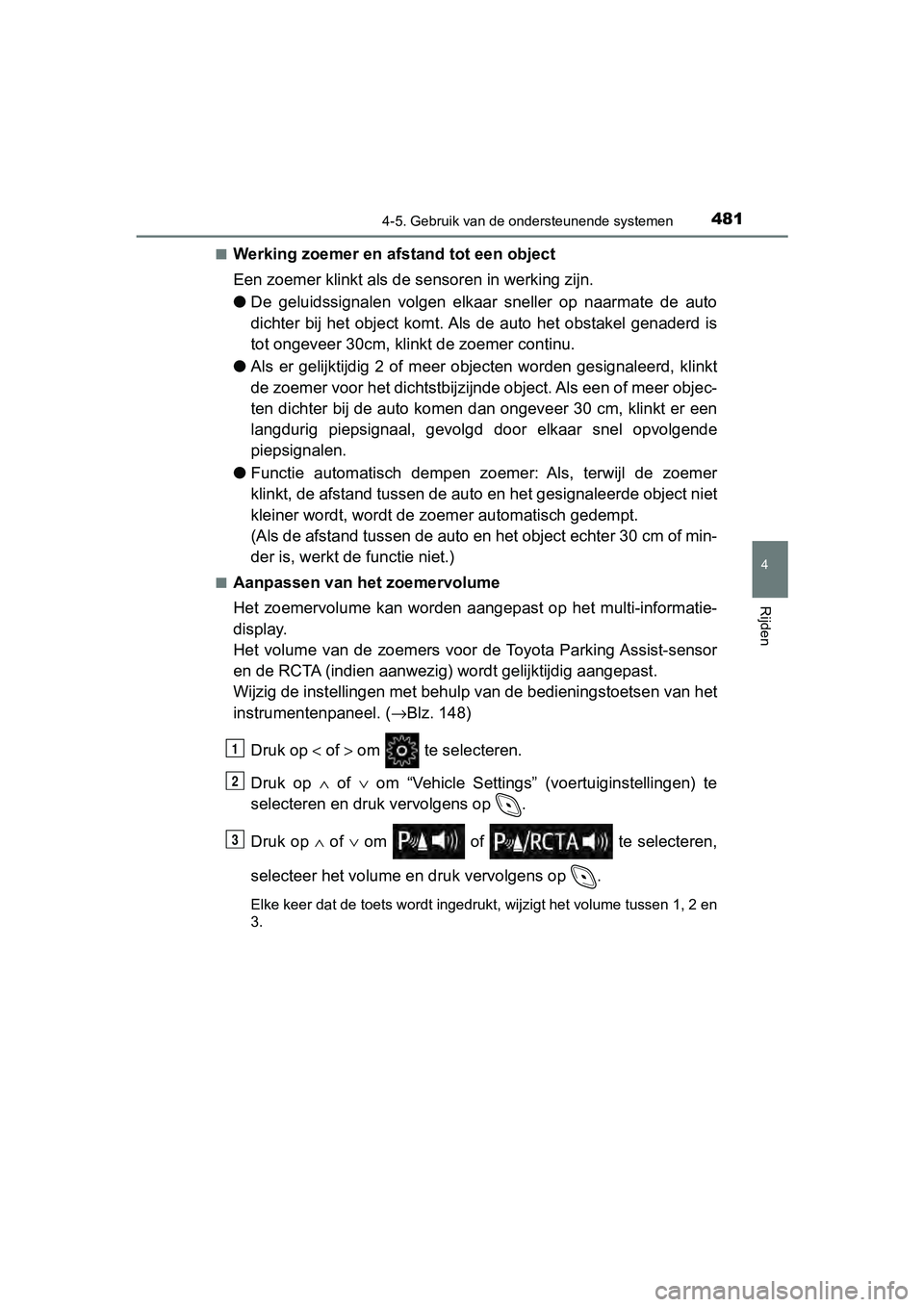

Werking zoemer en afstand tot een object
Een zoemer klinkt als de
sensoren in werking zijn.
● De geluidssignalen volgen elkaar sneller op naarmate de auto
dichter bij het object komt. Als de auto het obstakel genaderd is
tot ongeveer 30cm, klin kt de zoemer continu.
● Als er gelijktijdig 2 of meer obj ecten worden gesignaleerd, kli nkt
de zoemer voor het dichtstbijzijn de object. Als een of meer objec-
ten dichter bij de auto komen dan ongeveer 30 cm, klinkt er een
langdurig piepsignaal, gevolgd door elkaar snel opvolgende
piepsignalen.
● Functie automatisch dempen zoemer: Als, terwijl de zoemer
klinkt, de afstand tussen de auto en het gesignaleerde object niet
kleiner wordt, wordt de zoem er automatisch gedempt.
(Als de afstand tussen de auto en het object echter 30 cm of min -
der is, werkt de functie niet.)
■Aanpassen van het zoemervolume
Het zoemervolume kan worden aang epast op het multi-informatie-
display.
Het volume van de zoemers voor d e Toyota Parking Assist-sensor
en de RCTA (indien aanwezig) wordt gelijktijdig aangepast.
Wijzig de instellingen met behulp van de bedieningstoetsen van het
instrumentenpaneel. ( →Blz. 148)
Druk op < of > om te selecteren.
Druk op ∧ of ∨ om “Vehicle Settings” (voertuiginstellingen) te
selecteren en druk vervolgens op .
Druk op ∧ of ∨ om of te selecteren,
selecteer het volume en druk vervolgens op .
Elke keer dat de toets wordt ingedrukt, wijzigt het volume tuss en 1, 2 en
3.
1
2
3
C-HR_OM_Europe_OM10636E.book P age 481 Thursday, August 1, 2019 2:53 PM

4824-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E■

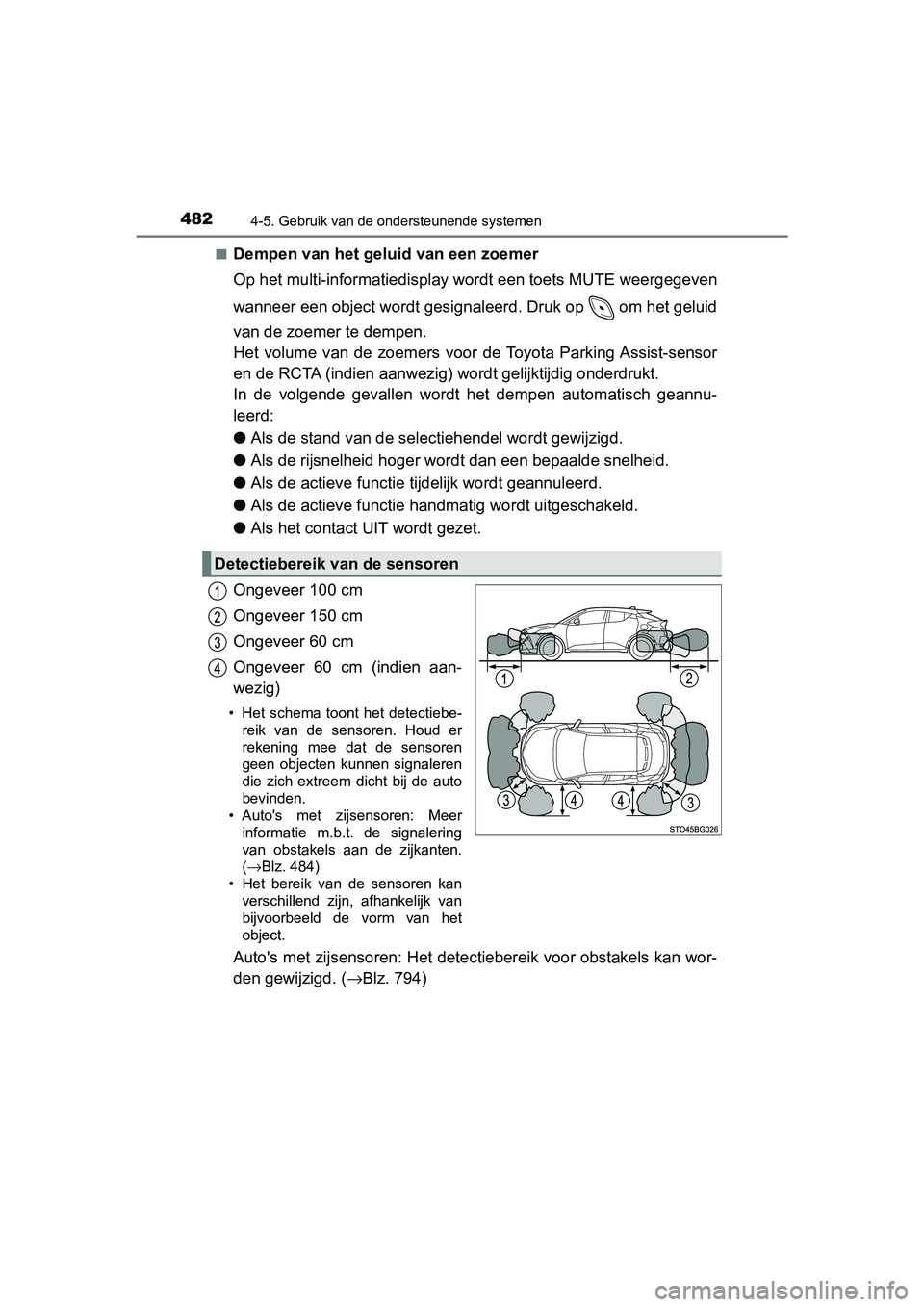

Dempen van het geluid van een zoemer
Op het multi-informatiedisplay wordt een toets MUTE weergegeven
wanneer een object wordt gesignaleerd. Druk op om het geluid
van de zoemer te dempen.
Het volume van de zoemers voor d
e Toyota Parking Assist-sensor
en de RCTA (indien aanwezig) wordt gelijktijdig onderdrukt.
In de volgende gevallen wordt het dempen automatisch geannu-
leerd:
● Als de stand van de selectiehendel wordt gewijzigd.
● Als de rijsnelheid hoger wor dt dan een bepaalde snelheid.
● Als de actieve functie ti jdelijk wordt geannuleerd.
● Als de actieve func tie handmatig wordt uitgeschakeld.
● Als het contact UIT wordt gezet.
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Ongeveer 60 cm (indien aan-
wezig)
• Het schema toont het detectiebe- reik van de sensoren. Houd er
rekening mee dat de sensoren
geen objecten kunnen signaleren
die zich extreem dicht bij de auto
bevinden.
• Auto's met zijsensoren: Meer informatie m.b.t. de signalering
van obstakels aan de zijkanten.
(→ Blz. 484)
• Het bereik van de sensoren kan verschillend zijn, afhankelijk van
bijvoorbeeld de vorm van het
object.
Auto's met zijsensoren: Het detectiebereik voor obstakels kan w or-
den gewijzigd. ( →Blz. 794)
Detectiebereik van de sensoren
C-HR_OM_Europe_OM10636E.book P age 482 Thursday, August 1, 2019 2:53 PM

4834-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E

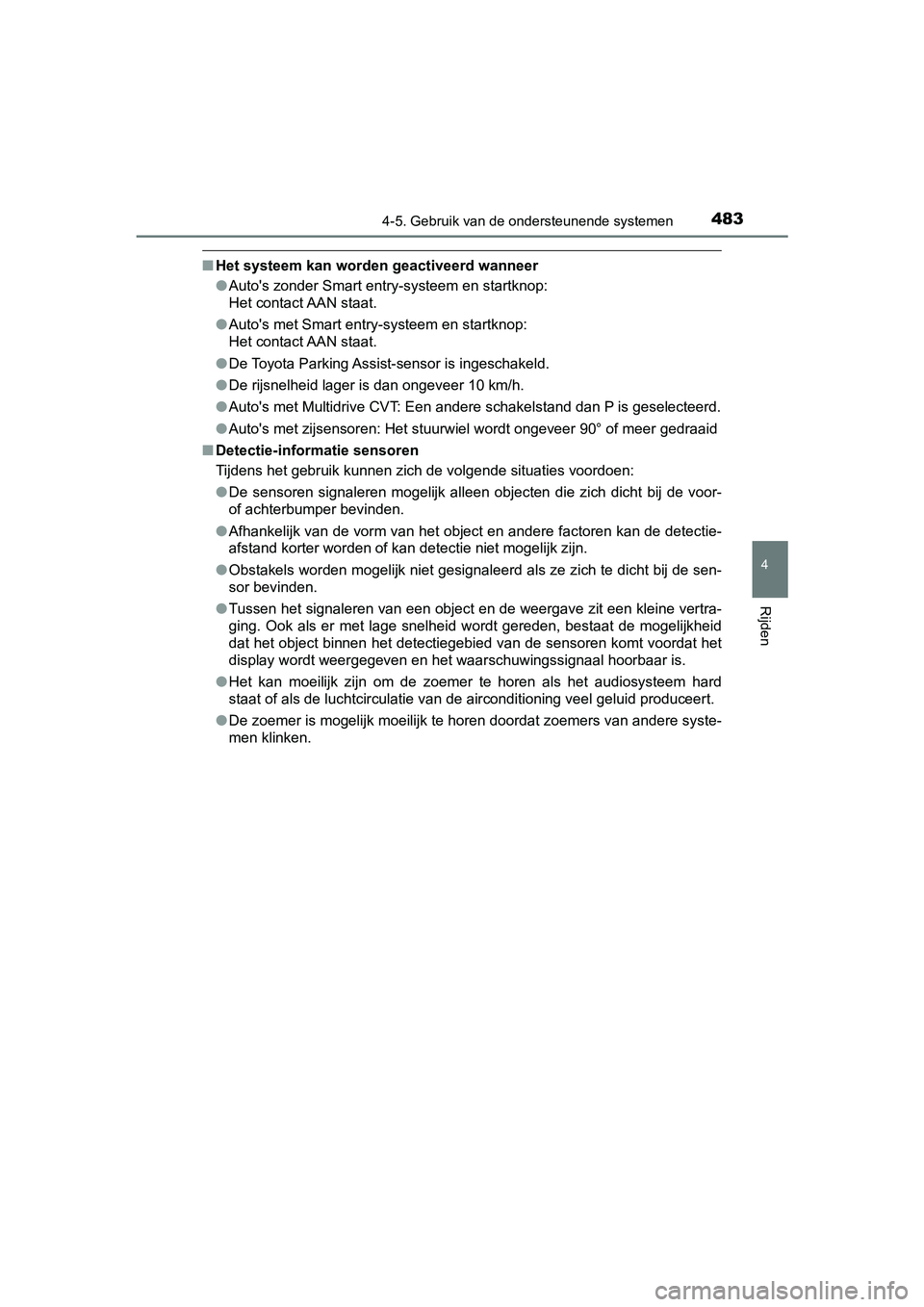

■Het systeem kan worden geactiveerd wanneer
●Auto's zonder Smart entry-systeem en startknop:
Het contact AAN staat.
● Auto's met Smart entry-systeem en startknop:
Het contact AAN staat.
● De Toyota Parking Assist-sensor is ingeschakeld.
● De rijsnelheid lager is dan ongeveer 10 km/h.
● Auto's met Multidrive CVT: Een andere schakelstand dan P is ges electeerd.
● Auto's met zijsensoren: Het stuurwiel wordt ongeveer 90° of mee r gedraaid
■ Detectie-informatie sensoren
Tijdens het gebruik kunnen zich de volgende situaties voordoen:
●De sensoren signaleren mogelijk alleen objecten die zich dicht bij de voor-
of achterbumper bevinden.
● Afhankelijk van de vorm van het object en andere factoren kan de detectie-
afstand korter worden of kan detectie niet mogelijk zijn.
● Obstakels worden mogelijk niet gesignaleerd als ze zich te dicht bij de sen-
sor bevinden.
● Tussen het signaleren van een object en de weergave zit een kle ine vertra-
ging. Ook als er met lage snelheid wordt gereden, bestaat de mogelijkheid
dat het object binnen het detectiegebied van de sensoren komt v oordat het
display wordt weergegeven en het waarschuwingssignaal hoorbaar is.
● Het kan moeilijk zijn om de zoemer te horen als het audiosystee m hard
staat of als de luchtcirculatie van de airconditioning veel gel uid produceert.
● De zoemer is mogelijk moeilijk te horen doordat zoemers van andere syste-
men klinken.
C-HR_OM_Europe_OM10636E.book P age 483 Thursday, August 1, 2019 2:53 PM
