401-1. Voor een veilig gebruik
C-HR_OM_Europe_OM10636E
WAARSCHUWING
■Mensen met fysieke beperkingen
Win medisch advies in en draag de veiligheidsgordel op de juist e manier.
( →Blz. 36)
■ Als er kinderen in de auto aanwezig zijn
→ Blz. 92
■ Gordelspanners
Het waarschuwingslampje SRS gaat branden als een gordelspanner is
geactiveerd. De veiligheidsgordel kan in dit geval niet meer wo rden gebruikt
en moet worden vervangen door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste des-
kundige.
■ Verstelbaar schouderbevestigingspunt (voorstoelen)
Zorg ervoor dat de gordel goed over het midden van de schouder ligt. De
gordel mag niet tegen de nek aanliggen, maar ook niet van uw sc houder
afglijden. Als u hier niet voor zorgt, wordt de mate van bescherming bij plot-
seling remmen, uitwijken of een ongeval minder en de kans op er nstig letsel
groter. ( →Blz. 37)
■ Beschadiging en slijtage van veiligheidsgordels
● Zorg ervoor dat de veiligheidsgordels niet beschadigd raken doo rdat de
riem, de gesp of de gordelsluiting bekneld raakt tussen het por tier en de
carrosserie.
● Controleer het veiligheidsgordelsysteem regelmatig. Let op besc hadigin-
gen, zoals scheuren en rafels, en op losse onderdelen. Gebruik een
beschadigde veiligheidsgordel niet, maar laat hem zo snel mogel ijk ver-
vangen. Een beschadigde veiligheidsgordel kan de veiligheid van de des-
betreffende inzittende niet waarborgen.
● Controleer of de gordel en de gesp vergrendeld zijn en of de go rdel niet
gedraaid is.
Neem direct contact op met een erkende Toyota-dealer of herstel ler/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige als de veiligheidsgordel niet goed werkt.
● Laat de stoelen, inclusief de veiligheidsgordels, vervangen als de auto
betrokken is geweest bij een ernstig ongeval, ook al is er geen zichtbare
schade.
● Probeer de veiligheidsgordels niet zelf te plaatsen, verwijderen, wijzigen,
demonteren of af te voeren. Laat eventueel noodzakelijke repara ties uit-
voeren door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige. A ls de
veiligheidsgordels niet op de juiste wijze worden gebruikt, wer ken ze
mogelijk niet meer naar behoren.
C-HR_OM_Europe_OM10636E.book Page 40 Thursday, August 1, 2019 2:53 PM

411-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10636E
Airbags
◆Airbags voorBestuurdersairbag/voorpassagiersairbag
Helpen het hoofd en de borst van de bestuurder en de voorpas-
sagier te beschermen tegen c ontact met onderdelen van het
interieur
Knie-airbag voor de bestuurder (indien aanwezig)
Helpt de bestuurder te beschermen
◆Side airbags en curtain airbags
Side airbags voor
Helpen het bovenlichaam van de voorste inzittenden te bescher-
men
Curtain airbags
Beschermen primair het hoofd van de inzittenden op de buiten-
ste zitplaatsen
De airbags worden geactiveerd als de auto betrokken raakt bij
bepaalde soorten zware aanrijdi ngen, die zouden kunnen leiden
tot ernstig letsel voor de inzittenden. Ze werken samen met de
veiligheidsgordels om de kans op ernstig letsel te beperken.
C-HR_OM_Europe_OM10636E.book Page 41 Thursday, August 1, 2019 2:53 PM

421-1. Voor een veilig gebruik
C-HR_OM_Europe_OM10636E

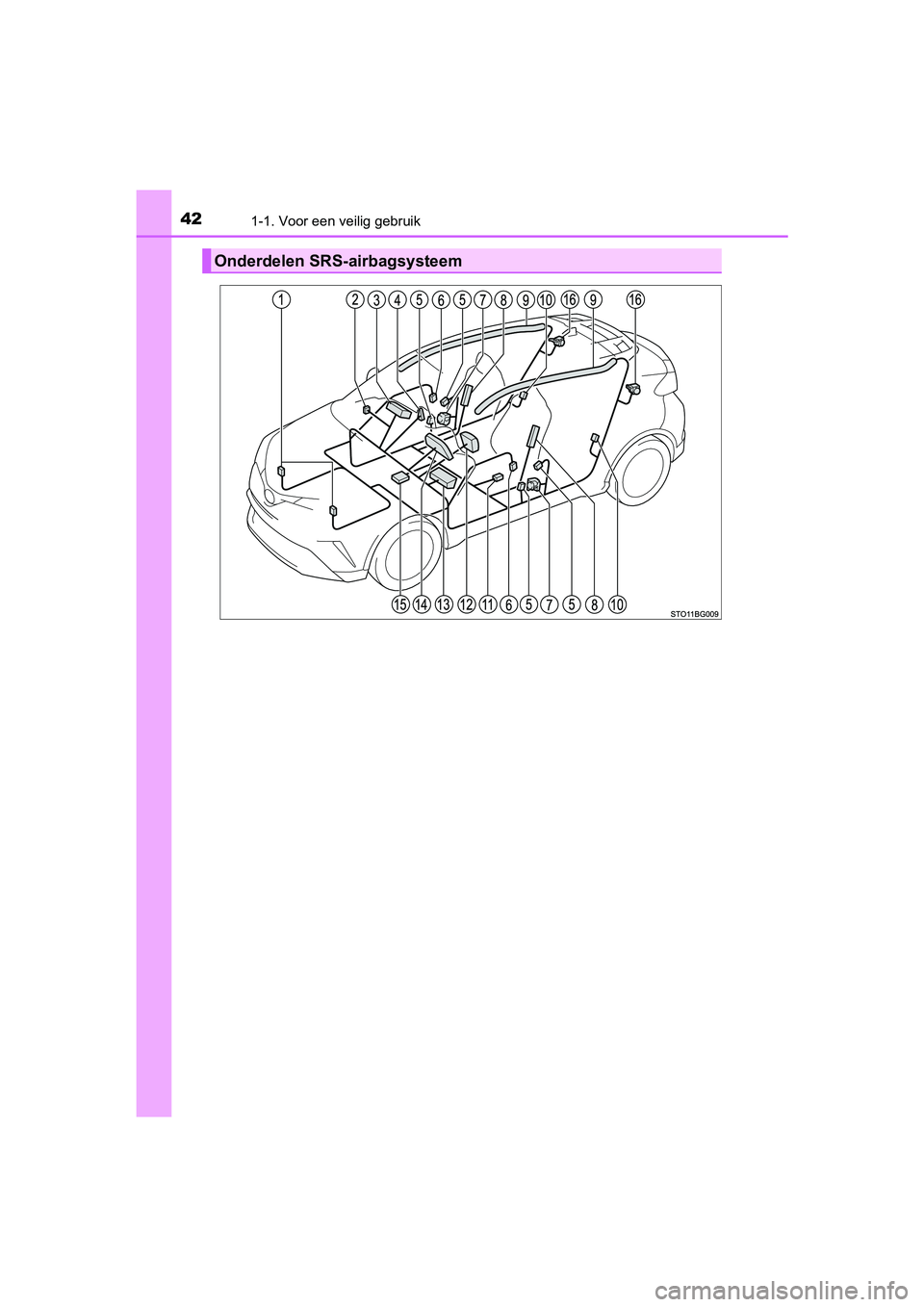

Onderdelen SRS-airbagsysteem
C-HR_OM_Europe_OM10636E.book Page 42 Thursday, August 1, 2019 2:53 PM

431-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10636E
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS-airbagsys teem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemisch e
reactie in de ontstekingsmechani smen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzitte nden
te helpen beperken. Sensoren frontale aanrijding
Aan/uit-schakelaar airbag
(indien aanwezig)
Voorpassagiersairbag
Controlelampje PASSENGER
AIRBAG (indien aanwezig)
Sensoren aanrijding opzij
(voor)
Sensoren aanrijding opzij
(voorportier)
Gordelspanners en span-
krachtbegrenzers (voor)
Side airbags
Curtain airbags
Sensoren aanrijding opzij
(achter)
Positiesensor bestuurders-
stoel (indien aanwezig)
Bestuurdersairbag
Knie-airbag (indien aanwezig)
Waarschuwingslampje SRS
Airbag-ECU
Gordelspanners en span-
krachtbegrenzers (buitenste
zitplaatsen achter) (indien
aanwezig)
C-HR_OM_Europe_OM10636E.book Page 43 Thursday, August 1, 2019 2:53 PM

441-1. Voor een veilig gebruik
C-HR_OM_Europe_OM10636E

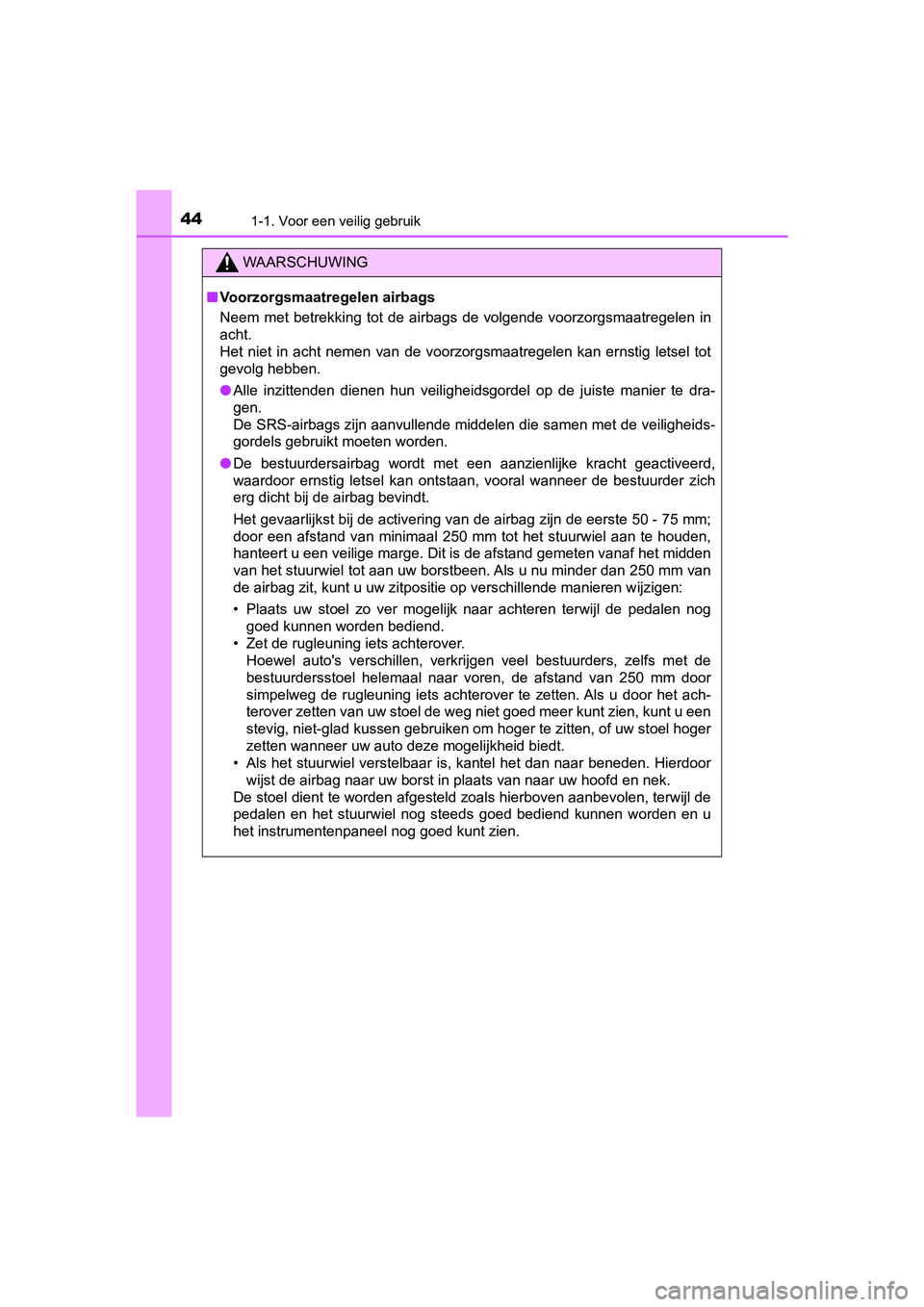

WAARSCHUWING
■Voorzorgsmaatregelen airbags
Neem met betrekking tot de airbags de volgende voorzorgsmaatreg elen in
acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Alle inzittenden dienen hun veiligheidsgordel op de juiste mani er te dra-
gen.
De SRS-airbags zijn aanvullende middelen die samen met de veili gheids-
gordels gebruikt moeten worden.
● De bestuurdersairbag wordt met een aanzienlijke kracht geactive erd,
waardoor ernstig letsel kan ontstaan, vooral wanneer de bestuur der zich
erg dicht bij de airbag bevindt.
Het gevaarlijkst bij de activering van de airbag zijn de eerste 50 - 75 mm;
door een afstand van minimaal 250 mm tot het stuurwiel aan te houden,
hanteert u een veilige marge. Dit is de afstand gemeten vanaf h et midden
van het stuurwiel tot aan uw borstbeen. Als u nu minder dan 250 mm van
de airbag zit, kunt u uw zitpositie op verschillende manieren w ijzigen:
• Plaats uw stoel zo ver mogelijk naar achteren terwijl de pedal en nog
goed kunnen worden bediend.
• Zet de rugleuning iets achterover. Hoewel auto's verschillen, verkrijgen veel bestuurders, zelfs m et de
bestuurdersstoel helemaal naar voren, de afstand van 250 mm doo r
simpelweg de rugleuning iets achterover te zetten. Als u door het ach-
terover zetten van uw stoel de weg niet goed meer kunt zien, kunt u een
stevig, niet-glad kussen gebruiken om hoger te zitten, of uw st oel hoger
zetten wanneer uw auto deze mogelijkheid biedt.
• Als het stuurwiel verstelbaar is, kantel het dan naar beneden. Hierdoor
wijst de airbag naar uw borst in plaats van naar uw hoofd en ne k.
De stoel dient te worden afgesteld zoals hierboven aanbevolen, terwijl de
pedalen en het stuurwiel nog steeds goed bediend kunnen worden en u
het instrumentenpaneel nog goed kunt zien.
C-HR_OM_Europe_OM10636E.book Page 44 Thursday, August 1, 2019 2:53 PM

451-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10636E
WAARSCHUWING
■Voorzorgsmaatregelen airbags
● De voorpassagiersairbag wordt ook met een aanzienlijke kracht g eacti-
veerd waardoor ernstig letsel kan ontstaan, vooral wanneer de voorpassa-
gier zich erg dicht bij de airbag bevindt. De voorpassagiersstoel dient zo
ver mogelijk van de airbag af te staan, met de rugleuning recht op.
● Kinderen die niet goed op de stoel zitten en/of niet goed vastzitten, kun-
nen ernstig letsel oplopen door een geactiveerde airbag. Gebrui k de vei-
ligheidsgordels nooit voor baby's of kleine kinderen, maar zet hen goed
vast in een baby- of kinderzitje. Toyota beveelt ten zeerste aa n dat alle
kinderen op de achterstoelen plaatsnemen en op de juiste wijze vastzitten.
Achterin zitten kinderen veiliger dan op de voorpassagiersstoel .
( →Blz. 59)
● Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
● Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassa-
gier op schoot zitten.
● Sta niet toe dat voorpassagiers voor-
werpen op hun knieën vasthouden.
● Leun niet tegen het portier, de dakzijrail
of de voor-, midden- of achterstijl.
C-HR_OM_Europe_OM10636E.book Page 45 Thursday, August 1, 2019 2:53 PM

461-1. Voor een veilig gebruik
C-HR_OM_Europe_OM10636E
WAARSCHUWING
■Voorzorgsmaatregelen airbags
● Laat niemand knielen op de passagiers-
stoel in de richting van het portier of
hoofd en handen buiten de auto steken.
● Auto's zonder knie-airbag bestuurder:
Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard
of het stuurwielkussen.
Alles wat op deze componenten beves-
tigd is of er tegenaan rust, kan als een
projectiel worden gelanceerd als de
bestuurdersairbag en de voorpassa-
giersairbag geactiveerd worden.
Auto's met knie-airbag bestuurder:
Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard,
het stuurwielkussen of het onderste
deel van het dashboard.
Dergelijke items kunnen als een projec-
tiel worden gelanceerd als de airbag
voor de bestuurder, de airbag voor de
voorpassagier en de knie-airbag voor
de bestuurder geactiveerd worden.
● Bevestig geen voorwerpen aan onder-
delen van de auto, zoals het portier, de
voorruit, de portierruit, de voor- of ach-
terstijl, de dakzijrail en de handgreep.
(Behalve het label voor de snelheidsbe-
perking →Blz. 728)
C-HR_OM_Europe_OM10636E.book Page 46 Thursday, August 1, 2019 2:53 PM

471-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10636E

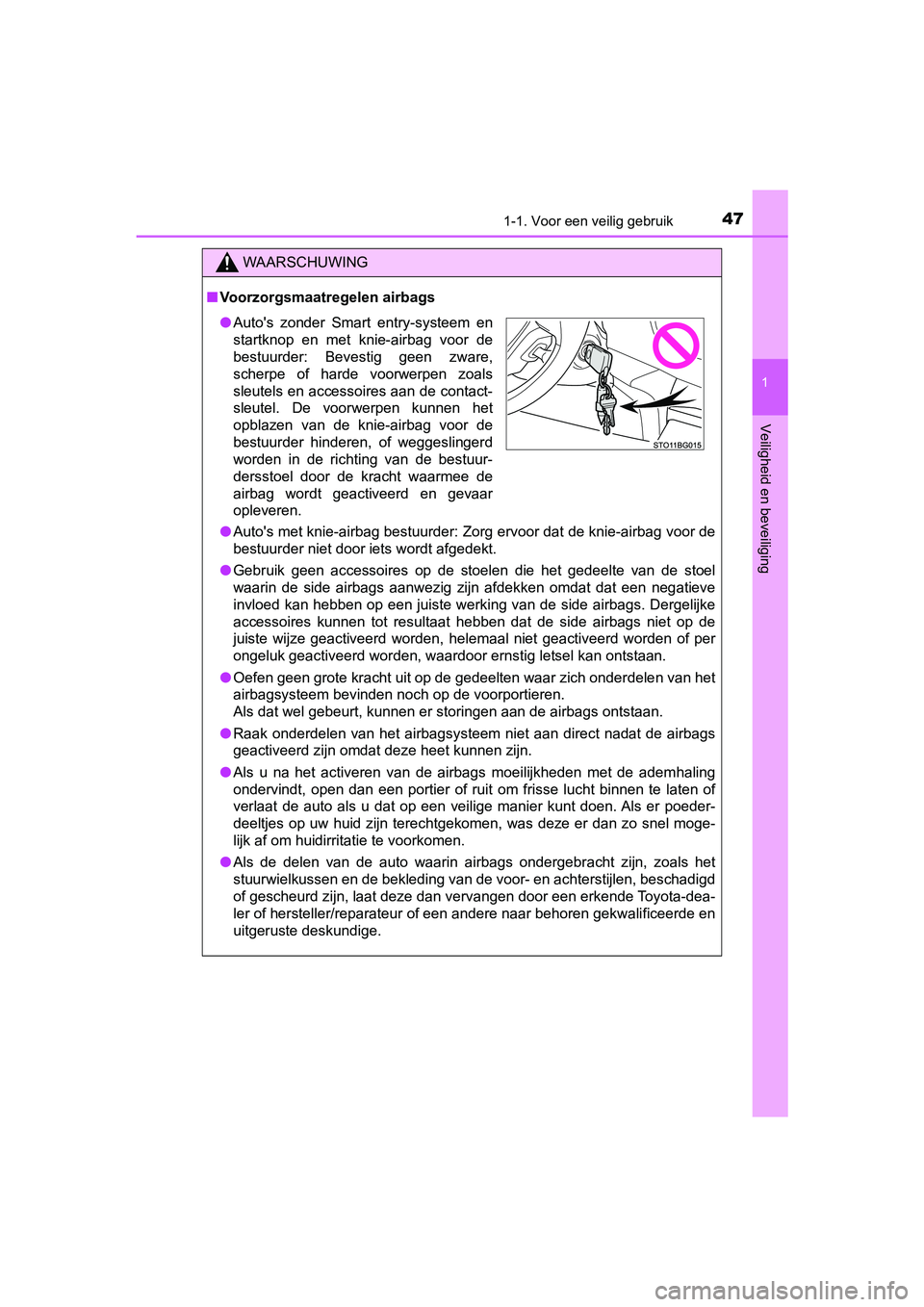

WAARSCHUWING
■Voorzorgsmaatregelen airbags
● Auto's met knie-airbag bestuurder: Zorg ervoor dat de knie-airb ag voor de
bestuurder niet door iets wordt afgedekt.
● Gebruik geen accessoires op de stoelen die het gedeelte van de stoel
waarin de side airbags aanwezig zijn afdekken omdat dat een neg atieve
invloed kan hebben op een juiste werking van de side airbags. Dergelijke
accessoires kunnen tot resultaat hebben dat de side airbags niet op de
juiste wijze geactiveerd worden, helemaal niet geactiveerd worden of per
ongeluk geactiveerd worden, waardoor ernstig letsel kan ontstaa n.
● Oefen geen grote kracht uit op de gedeelten waar zich onderdele n van het
airbagsysteem bevinden noch op de voorportieren.
Als dat wel gebeurt, kunnen er storingen aan de airbags ontstaa n.
● Raak onderdelen van het airbagsysteem niet aan direct nadat de airbags
geactiveerd zijn omdat deze heet kunnen zijn.
● Als u na het activeren van de airbags moeilijkheden met de adem haling
ondervindt, open dan een portier of ruit om frisse lucht binnen te laten of
verlaat de auto als u dat op een veilige manier kunt doen. Als er poeder-
deeltjes op uw huid zijn terechtgekomen, was deze er dan zo snel moge-
lijk af om huidirritatie te voorkomen.
● Als de delen van de auto waarin airbags ondergebracht zijn, zoa ls het
stuurwielkussen en de bekleding van de voor- en achterstijlen, beschadigd
of gescheurd zijn, laat deze dan vervangen door een erkende Toy ota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali ficeerde en
uitgeruste deskundige.
● Auto's zonder Smart entry-systeem en
startknop en met knie-airbag voor de
bestuurder: Bevestig geen zware,
scherpe of harde voorwerpen zoals
sleutels en accessoires aan de contact-
sleutel. De voorwerpen kunnen het
opblazen van de knie-airbag voor de
bestuurder hinderen, of weggeslingerd
worden in de richting van de bestuur-
dersstoel door de kracht waarmee de
airbag wordt geactiveerd en gevaar
opleveren.
C-HR_OM_Europe_OM10636E.book Page 47 Thursday, August 1, 2019 2:53 PM

481-1. Voor een veilig gebruik
C-HR_OM_Europe_OM10636E
WAARSCHUWING
■Wijzigingen aan en afvoeren van onderdelen van het SRS-airbagsy s-
teem
Voer uw auto niet af en voer geen van onderstaande veranderingen uit zon-
der eerst een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige te raadpl egen. De
airbags kunnen defect raken of per ongeluk worden geactiveerd ( opgebla-
zen), waardoor ernstig letsel kan ontstaan.
● Plaatsen, verwijderen, demonteren en repareren van de airbags
● Reparatie, aanpassing, verwijdering of vervanging van stuurwiel , instru-
mentenpaneel, dashboard, stoelen of stoelbekleding, voor-, midd en- en
achterstijlen, dakzijrails, voorportierpanelen, voorportierbekl eding of luid-
sprekers in de voorportieren
● Aanpassing van het voorportierpaneel (bijvoorbeeld een gat erin maken)
● Reparaties of wijzigingen aan het voorspatbord, de voorbumper o f de zij-
kant van het passagierscompartiment
● Plaatsen van een bullbar, sneeuwploeg of lier
● Wijzigingen aan de wielophanging van de auto
● Plaatsen van elektronische apparatuur als een mobiele tweewegra dio
(zend-/ontvanginstallatie) of CD-speler
C-HR_OM_Europe_OM10636E.book Page 48 Thursday, August 1, 2019 2:53 PM

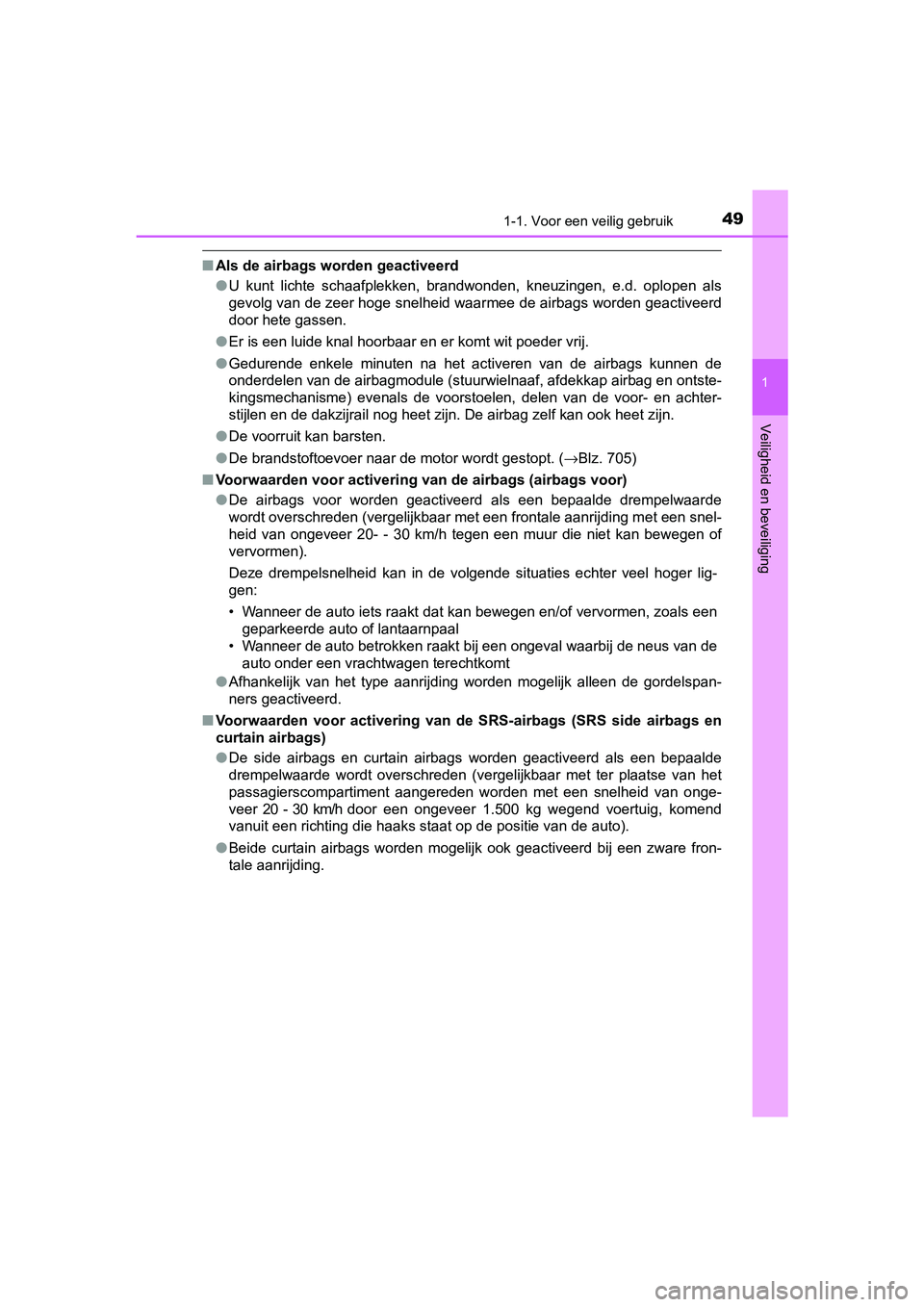

491-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10636E
■Als de airbags worden geactiveerd
●U kunt lichte schaafplekken, brandwonden, kneuzingen, e.d. oplo pen als
gevolg van de zeer hoge snelheid waarmee de airbags worden geac tiveerd
door hete gassen.
● Er is een luide knal hoorbaar en er komt wit poeder vrij.
● Gedurende enkele minuten na het activeren van de airbags kunnen de
onderdelen van de airbagmodule (stuurwielnaaf, afdekkap airbag en ontste-
kingsmechanisme) evenals de voorstoelen, delen van de voor- en achter-
stijlen en de dakzijrail nog heet zijn. De airbag zelf kan ook heet zijn.
● De voorruit kan barsten.
● De brandstoftoevoer naar de motor wordt gestopt. ( →Blz. 705)
■ Voorwaarden voor activering van de airbags (airbags voor)
●De airbags voor worden geactiveerd als een bepaalde drempelwaar de
wordt overschreden (vergelijkbaar met een frontale aanrijding m et een snel-
heid van ongeveer 20- - 30 km/h tegen een muur die niet kan bew egen of
vervormen).
Deze drempelsnelheid kan in de volgende situaties echter veel h oger lig-
gen:
• Wanneer de auto iets raakt dat kan bewegen en/of vervormen, zo als een
geparkeerde auto of lantaarnpaal
• Wanneer de auto betrokken raakt bij een ongeval waarbij de neus van de auto onder een vrachtwagen terechtkomt
● Afhankelijk van het type aanrijding worden mogelijk alleen de gordelspan-
ners geactiveerd.
■ Voorwaarden voor activering van de SRS-airbags (SRS side airbag s en
curtain airbags)
● De side airbags en curtain airbags worden geactiveerd als een b epaalde
drempelwaarde wordt overschreden (vergelijkbaar met ter plaatse van het
passagierscompartiment aangereden worden met een snelheid van o nge-
veer 20 - 30 km/h door een ongeveer 1.500 kg wegend voertuig, k omend
vanuit een richting die haaks staat op de positie van de auto).
● Beide curtain airbags worden mogelijk ook geactiveerd bij een z ware fron-
tale aanrijding.
C-HR_OM_Europe_OM10636E.book Page 49 Thursday, August 1, 2019 2:53 PM
