6606-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10636E
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met bandenspanningssensore n en -zen-
ders (behalve het compacte reservewiel) voor het bandenspanning swaar-
schuwingssysteem, dat in een vroegtijdig stadium waarschuwt als de
bandenspanning te laag wordt. Bij het vervangen van velgen moet en er ban-
denspanningssensoren en -zenders worden geplaatst. ( →Blz. 643)
WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle o ver de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■ Plaatsen van wielmoeren
● Breng nooit olie of vet aan op de wielbouten of -moeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen rak en.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
■ Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
● Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.
Ta p s
gedeelte
C-HR_OM_Europe_OM10636E.book P age 660 Thursday, August 1, 2019 2:53 PM

6616-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
C-HR_OM_Europe_OM10636E
OPMERKING
■Vervangen van bandenspanningssensoren en -zenders
● Omdat het repareren of vervangen van een band invloed kan hebbe n op
de bandenspanningssensoren en -zenders, adviseren we u deze wer k-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota- dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de b anden-
spanningssensoren en -zenders goed werken.
C-HR_OM_Europe_OM10636E.book P age 661 Thursday, August 1, 2019 2:53 PM

6626-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10636E
Interieurfilter
Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Druk de nokken aan beide zij-
den van het dashboardkastje in
en open het dashboardkastje
langzaam helemaal terwijl u het
ondersteunt.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de a irconditioning te behouden.
Verwijderen
1
2
3
C-HR_OM_Europe_OM10636E.book P age 662 Thursday, August 1, 2019 2:53 PM

6636-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
C-HR_OM_Europe_OM10636E
Til het volledig geopende dash-
boardkastje iets omhoog en
trek het richting de stoel om de
onderzijde van het dashboard-
kastje los te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan
trekt. Trek het dashboardkastje in
plaats daarvan richting de stoel ter-
wijl u de hoogte van het dash-
boardkastje enigszins aanpast.
Verwijder de afdekkap van het
filter.
Verwijder het interieurfilter en ver-
vang het door een nieuw exem-
plaar.
De merktekens UP op het filter
moeten naar boven wijzen.
4
5
Vervangen
C-HR_OM_Europe_OM10636E.book P age 663 Thursday, August 1, 2019 2:53 PM

6646-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10636E

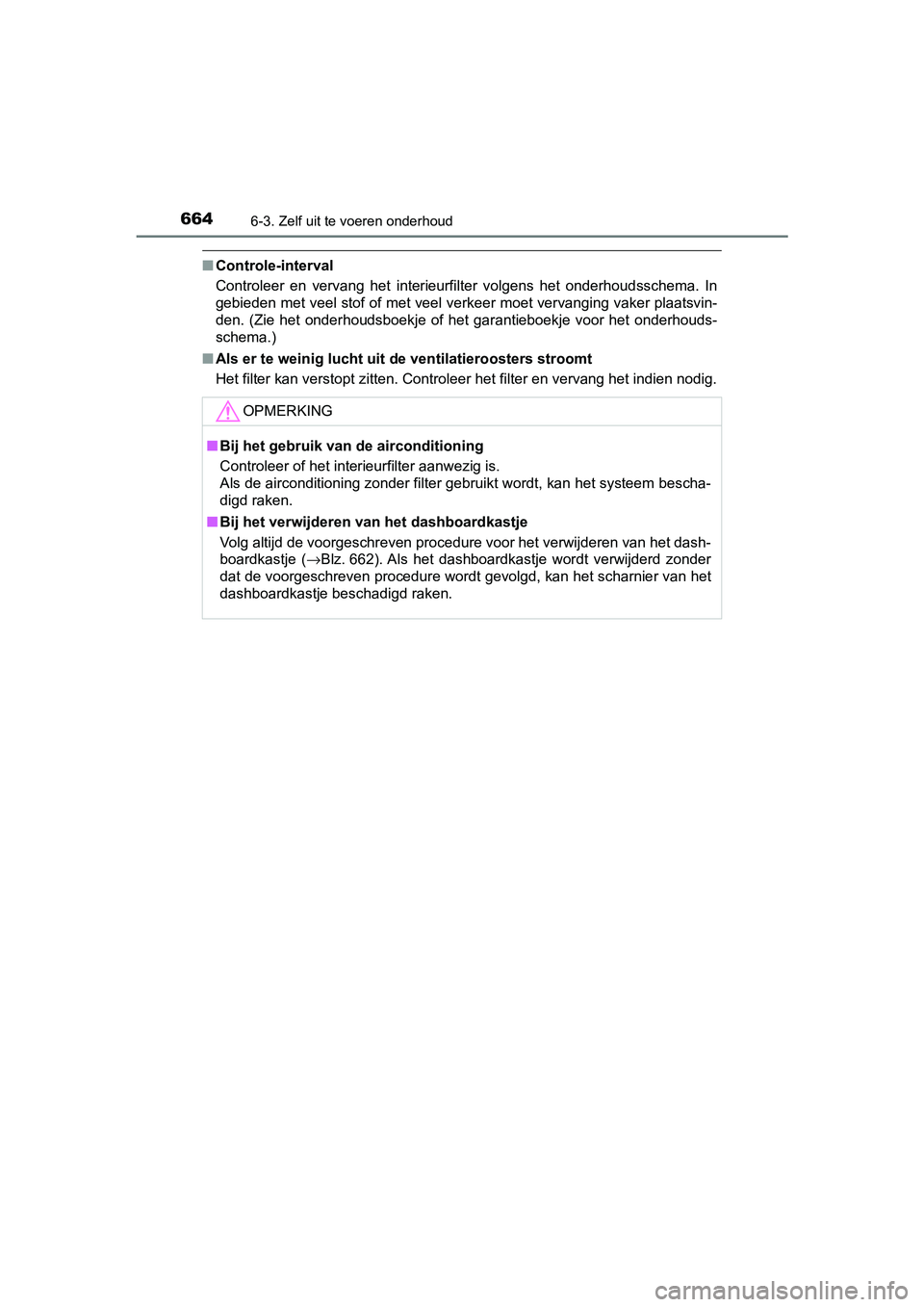

■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het o nderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervan g het indien nodig.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het sy steem bescha-
digd raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen va n het dash-
boardkastje ( →Blz. 662). Als het dashboardkastje wordt verwijderd zonder
dat de voorgeschreven procedure wordt gevolgd, kan het scharnie r van het
dashboardkastje beschadigd raken.
C-HR_OM_Europe_OM10636E.book P age 664 Thursday, August 1, 2019 2:53 PM

6656-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
C-HR_OM_Europe_OM10636E
Afstandsbediening/batterij elektronische
sleutel
●Sleufkopschroevendraaier
● Kleine sleufkopschroevendraaier
● Lithiumbatterij CR2032
Auto's zonder Smart ent ry-systeem en startknop
Verwijder het kapje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder het batterijdekseltje.
Als het verwijderen van het kapje
van de batterij moeilijk gaat, til dan
de rand op om het te verwijderen.
Vervang de batterij door een nie uw exemplaar als deze ontladen
raakt.
De volgende zake n zijn benodigd:
Batterij vervangen
1
2
C-HR_OM_Europe_OM10636E.book P age 665 Thursday, August 1, 2019 2:53 PM

6666-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10636E
Verwijder de lege batterij met
een kleine sleufkopschroeven-
draaier.
Plaats een nieuwe batterij met de
positieve aansluiting + naar boven.
Plaats het kapje van de batterij
met het lipje naar boven.
Druk de gehele rand van het kapje
van de batterij in de sleutel.
Plaats het kapje op de sleutel.
Lijn het kapje uit met de sleutel en
druk het recht omlaag in de sleutel.
Controleer of het kapje goed
geplaatst is, zonder naden tussen
het kapje en de sleutel.
3
4
5
C-HR_OM_Europe_OM10636E.book P age 666 Thursday, August 1, 2019 2:53 PM

6676-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
C-HR_OM_Europe_OM10636E

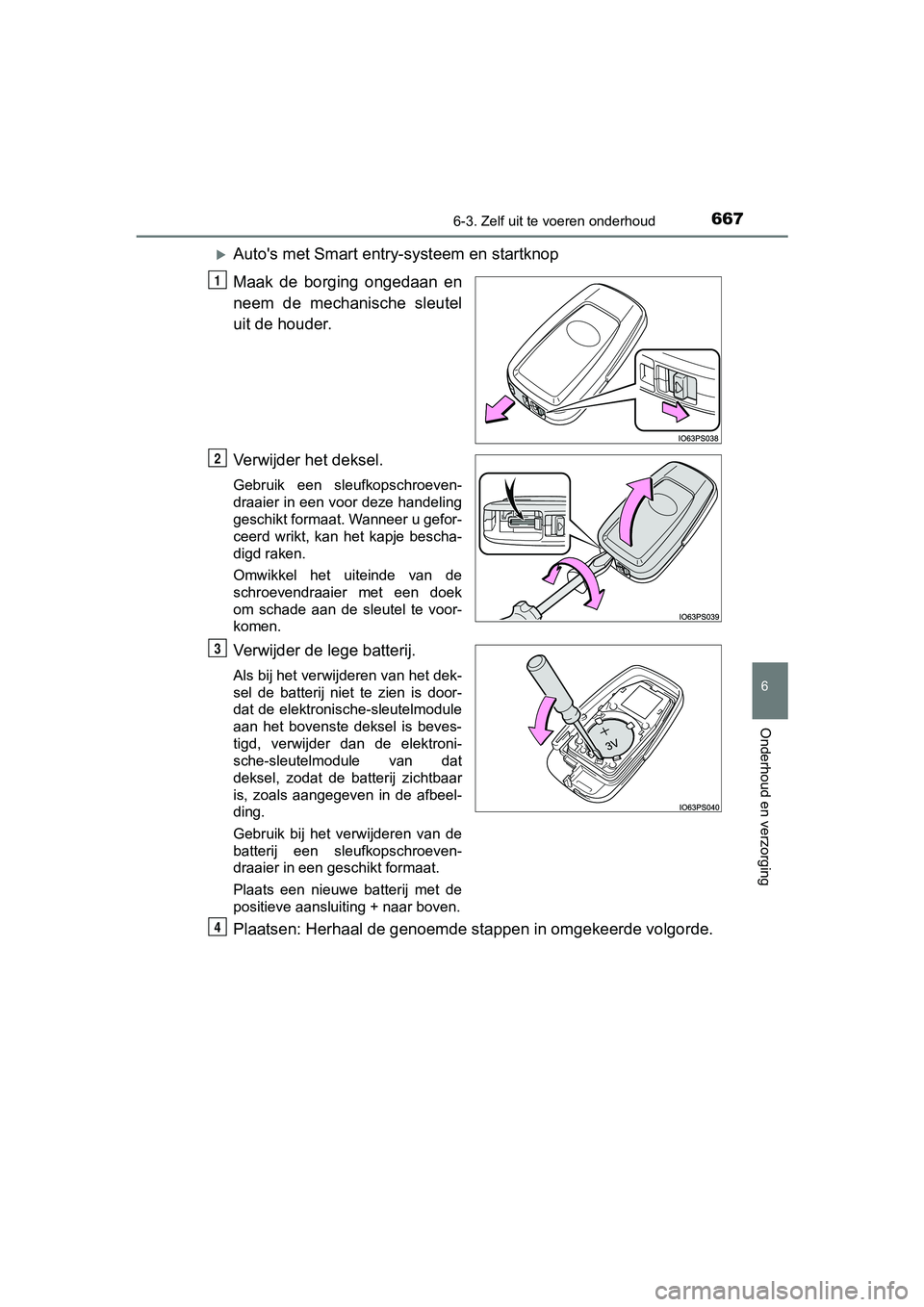

Auto's met Smart entry -systeem en startknop
Maak de borging ongedaan en
neem de mechanische sleutel
uit de houder.
Verwijder het deksel.
Gebruik een sleufkopschroeven-
draaier in een voor deze handeling
geschikt formaat. Wanneer u gefor-
ceerd wrikt, kan het kapje bescha-
digd raken.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder de lege batterij.
Als bij het verwijderen van het dek-
sel de batterij niet te zien is door-
dat de elektronische-sleutelmodule
aan het bovenste deksel is beves-
tigd, verwijder dan de elektroni-
sche-sleutelmodule van dat
deksel, zodat de batterij zichtbaar
is, zoals aangegeven in de afbeel-
ding.
Gebruik bij het verwijderen van de
batterij een sleufkopschroeven-
draaier in een geschikt formaat.
Plaats een nieuwe batterij met de
positieve aansluiting + naar boven.
Plaatsen: Herhaal de genoemde st appen in omgekeerde volgorde.
1
2
3
4
C-HR_OM_Europe_OM10636E.book P age 667 Thursday, August 1, 2019 2:53 PM

6686-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10636E
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop (indien aanwezig) en de a fstands-
bediening werken niet goed.
● Het bereik van de afstandsbediening zal kleiner worden.
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de lithiumbatterij
WAARSCHUWING:
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VER-
VANGEN, KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
C-HR_OM_Europe_OM10636E.book P age 668 Thursday, August 1, 2019 2:53 PM

6696-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
C-HR_OM_Europe_OM10636E
Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte (zekeringenkas t type A) (indien aanwezig)
Til het deksel op terwijl u de 2
klauwen indrukt.
Zorg er bij het sluiten van het dek-
sel voor dat de 2 klauwen vastgrij-
pen.
Motorruimte (zekeringenkast type B)
Til het deksel op terwijl u de 3
klauwen indrukt.
Zorg er bij het sluiten van het dek-
sel voor dat de 3 klauwen vastgrij-
pen.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
