TOYOTA C-HR 2020 Instructieboekje (in Dutch)

6806-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10636E

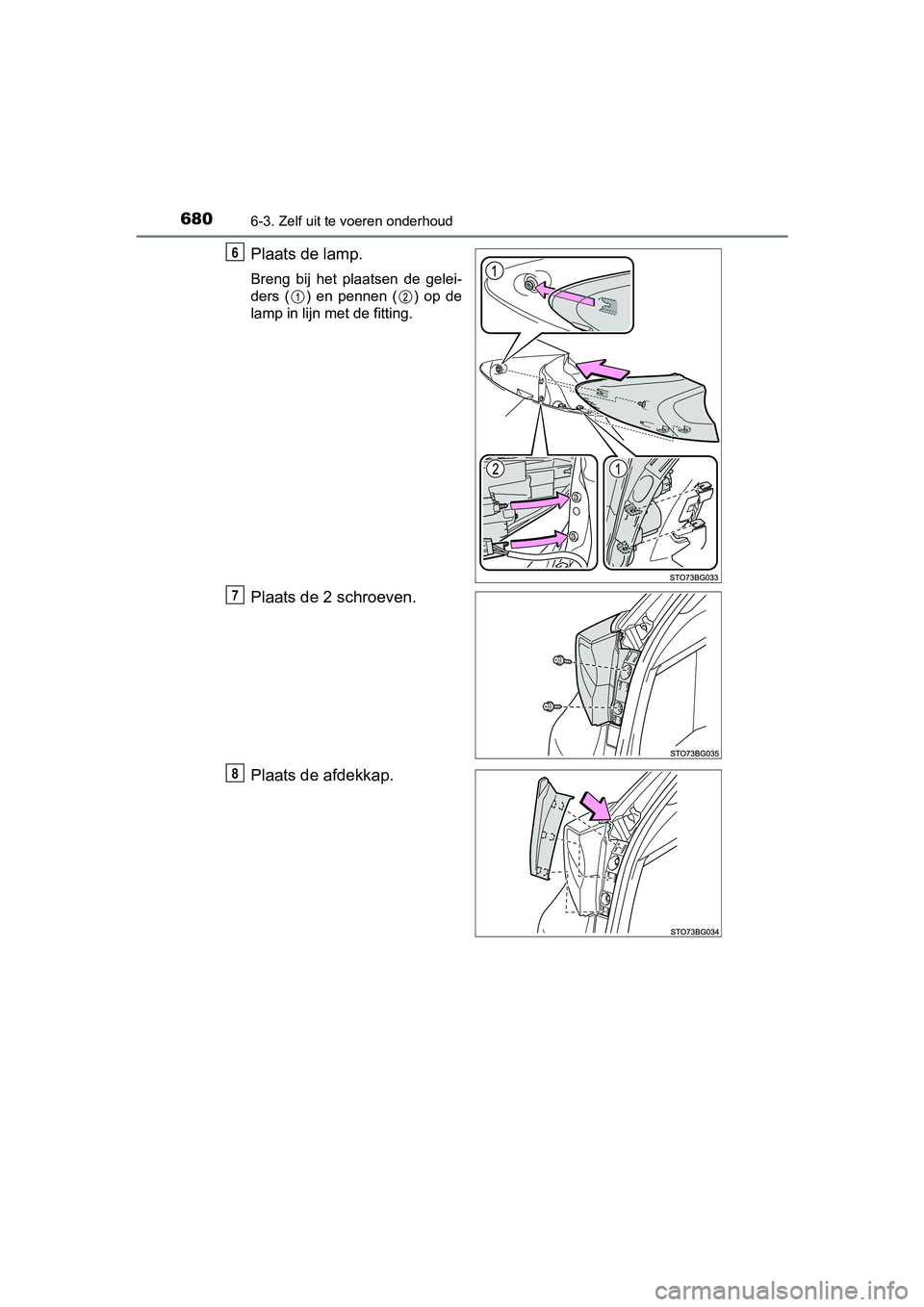

Plaats de lamp.
Breng bij het plaatsen de gelei-
ders ( ) en pennen ( ) op de
lamp in lijn met de fitting.
Plaats de 2 schroeven.
Plaats de afdekkap.
6
7
8
C-HR_OM_Europe_OM10636E.book Page 680 Thursday, August 1, 2019 2:53 PM

6816-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
C-HR_OM_Europe_OM10636E■

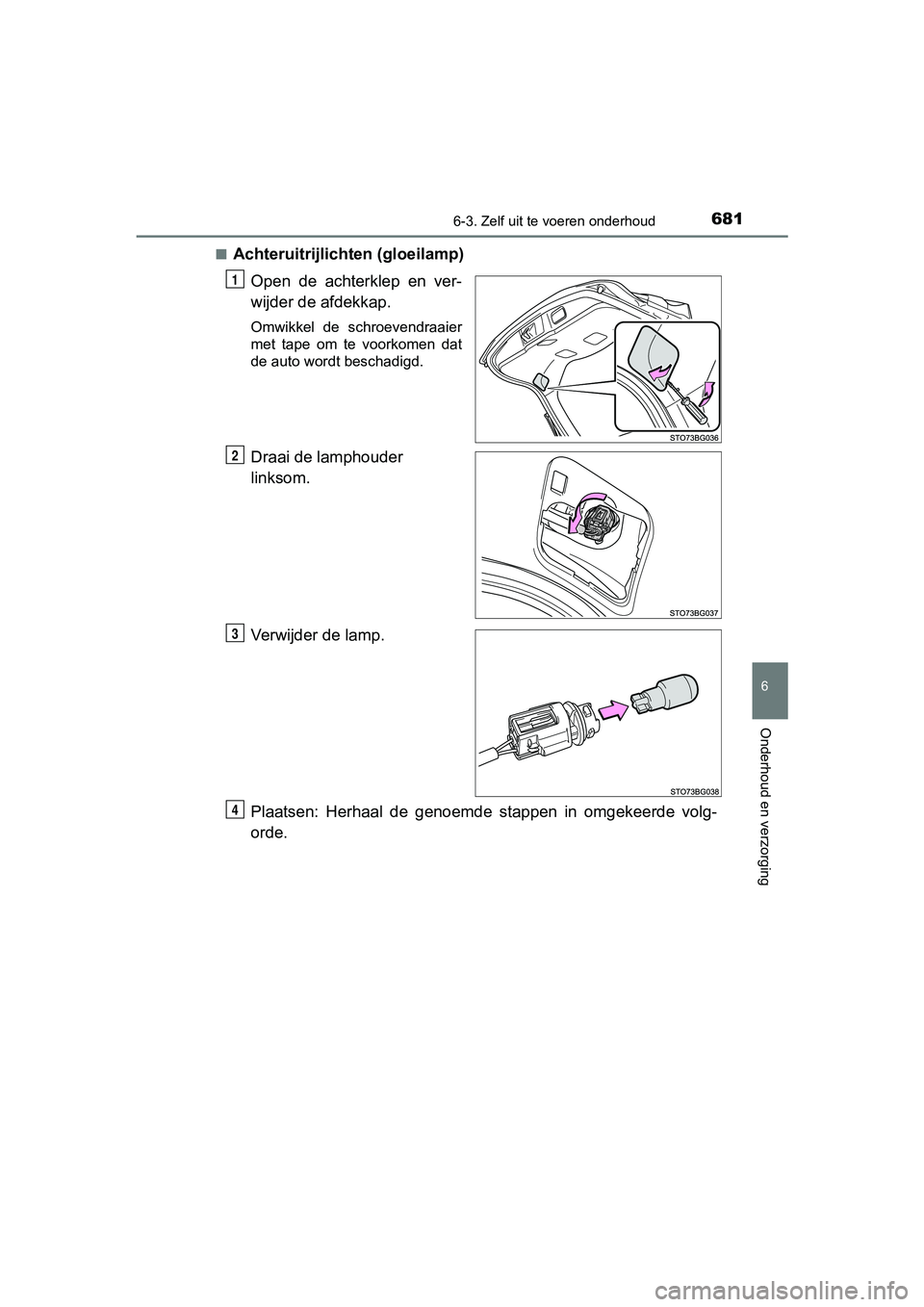

Achteruitrijlicht
en (gloeilamp)
Open de achterklep en ver-
wijder de afdekkap.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
C-HR_OM_Europe_OM10636E.book P age 681 Thursday, August 1, 2019 2:53 PM

6826-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10636E■
Kentekenplaatverlichting
Open de achterklep en ver-
wijder de afdekkap.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
C-HR_OM_Europe_OM10636E.book P age 682 Thursday, August 1, 2019 2:53 PM

6836-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
C-HR_OM_Europe_OM10636E■

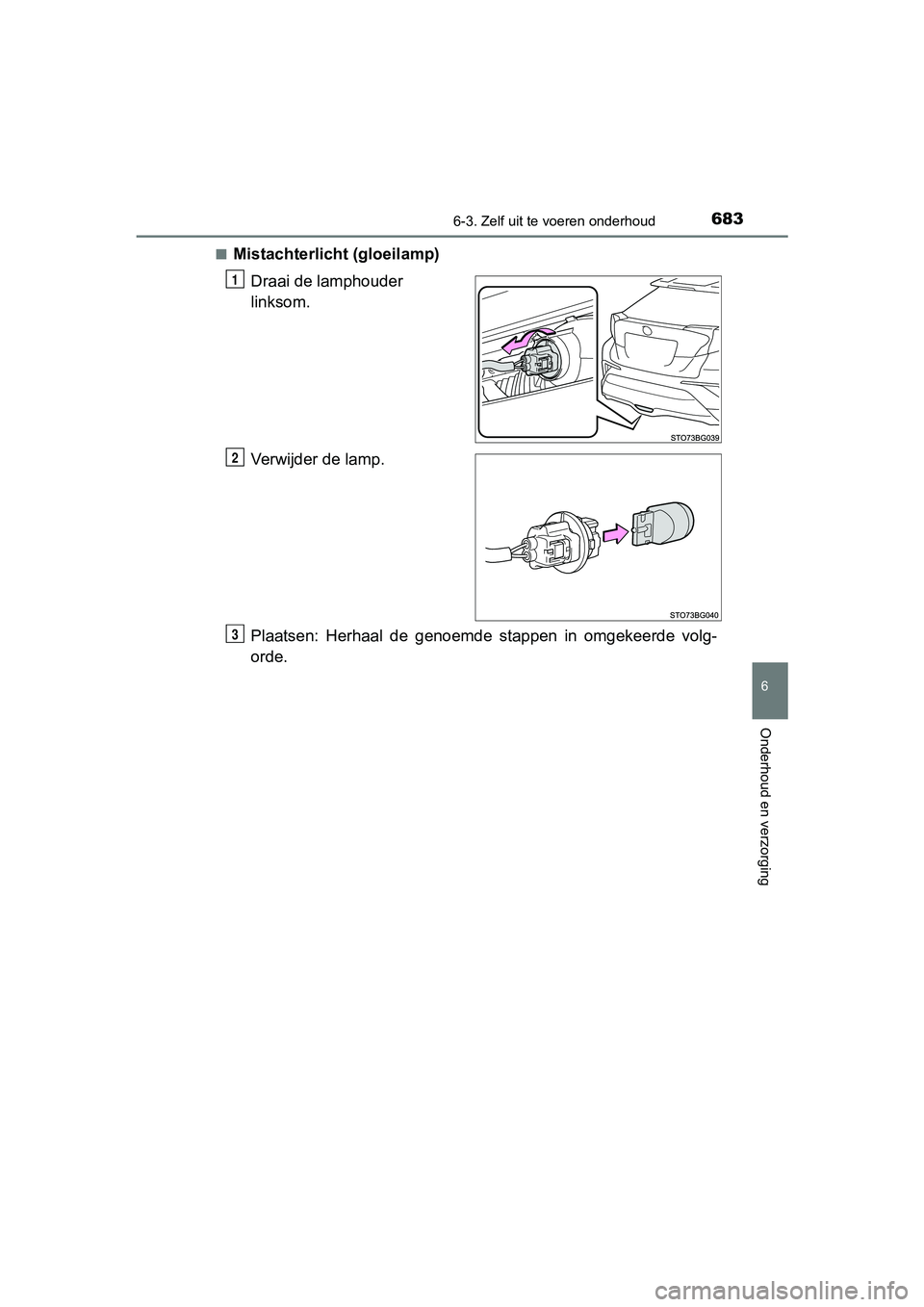

Mistachterlicht (gloeilamp)
Draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
C-HR_OM_Europe_OM10636E.book P age 683 Thursday, August 1, 2019 2:53 PM

6846-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10636E■

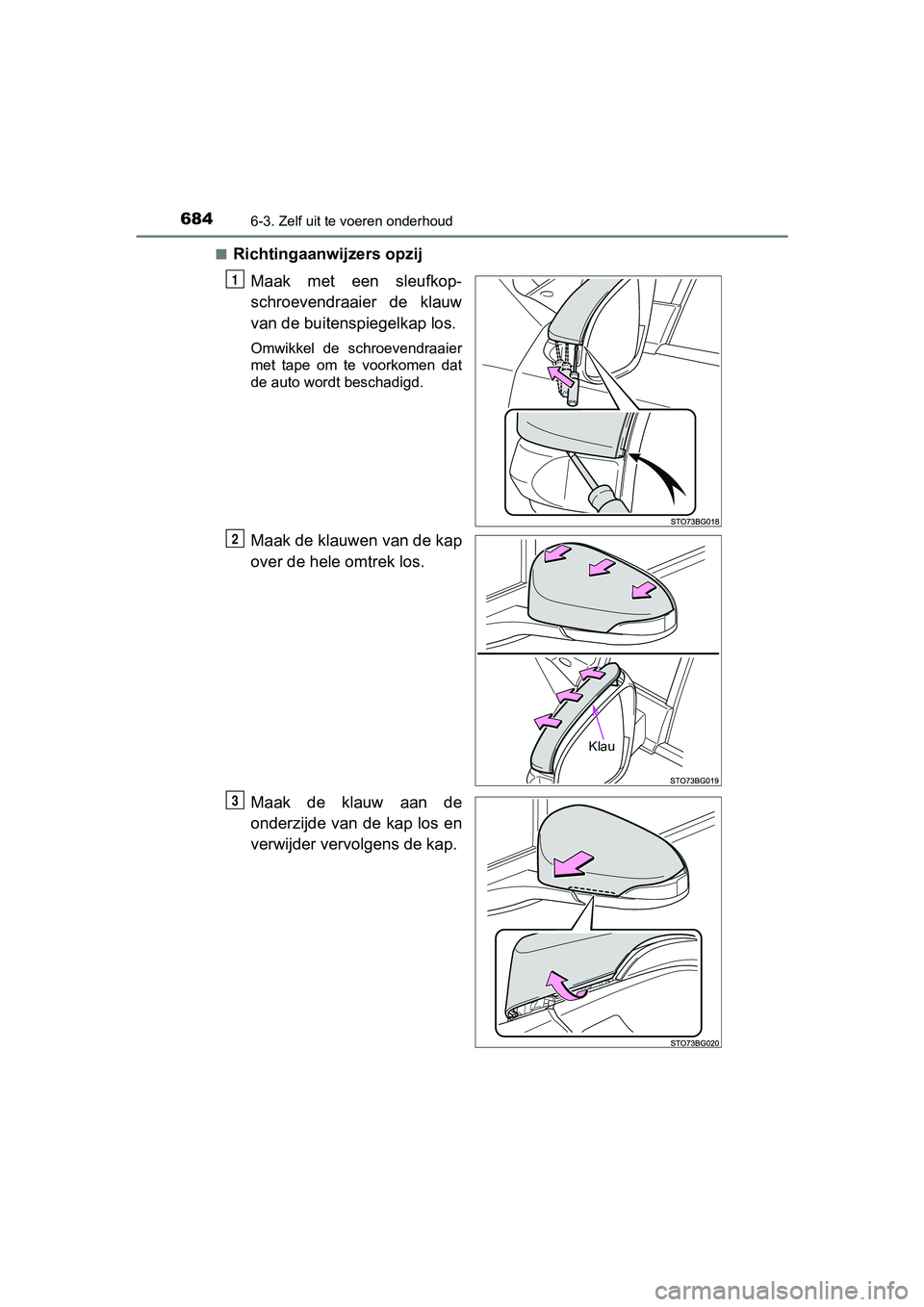

Richtingaanwijzers opzij
Maak met een sleufkop-
schroevendraaier de klauw
van de buitenspiegelkap los.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Maak de klauwen van de kap
over de hele omtrek los.
Maak de klauw aan de
onderzijde van de kap los en
verwijder vervolgens de kap.
1
Klau
O
P
C-HR_OM_Europe_OM10636E.book P age 684 Thursday, August 1, 2019 2:53 PM

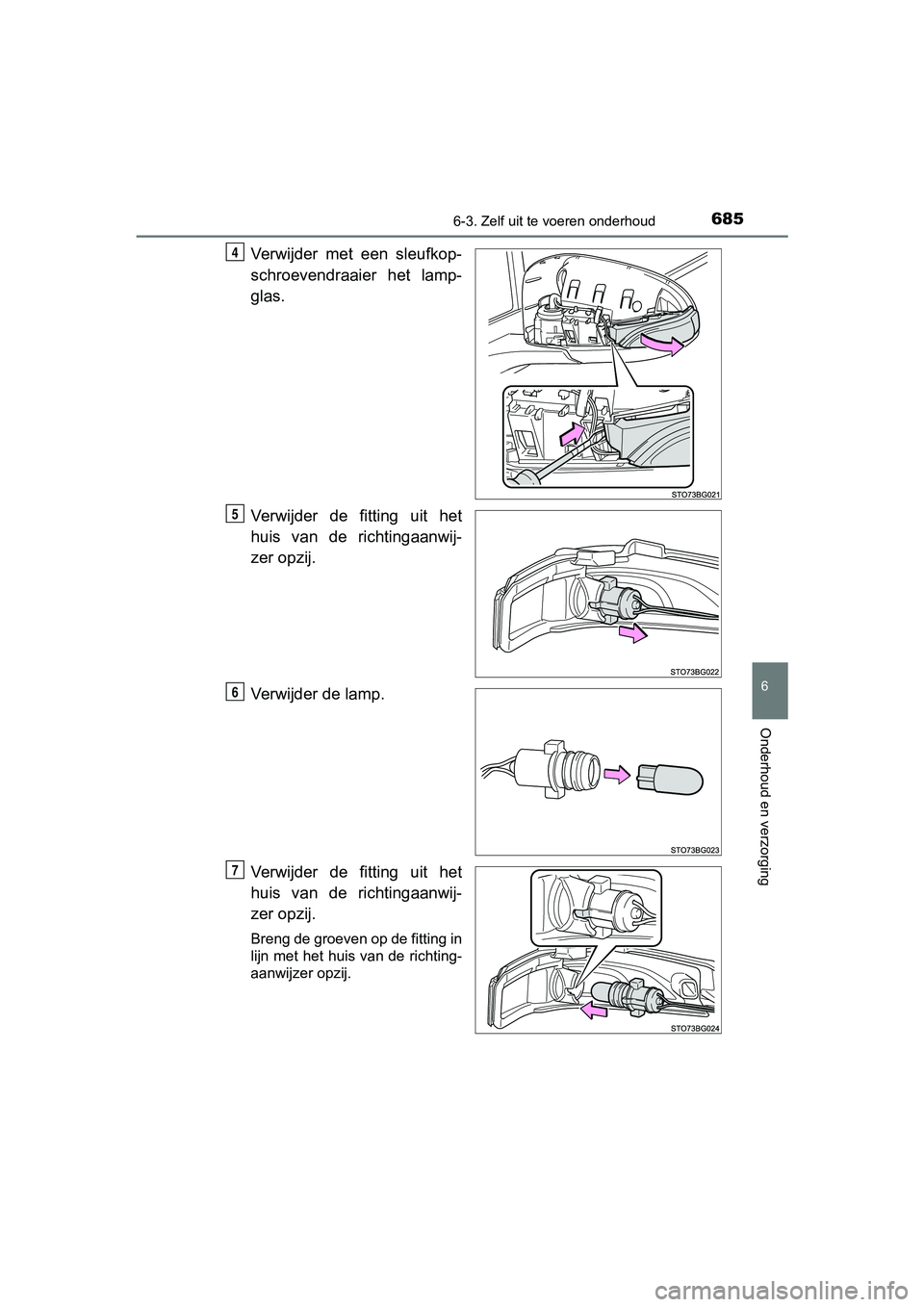

6856-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
C-HR_OM_Europe_OM10636E
Verwijder met een sleufkop-
schroevendraaier het lamp-
glas.
Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Verwijder de lamp.
Verwijder de fitting uit het
huis van de richtingaanwij-
zer opzij.
Breng de groeven op de fitting in
lijn met het huis van de richting-
aanwijzer opzij.
4
5
6
7
C-HR_OM_Europe_OM10636E.book P age 685 Thursday, August 1, 2019 2:53 PM

6866-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10636E

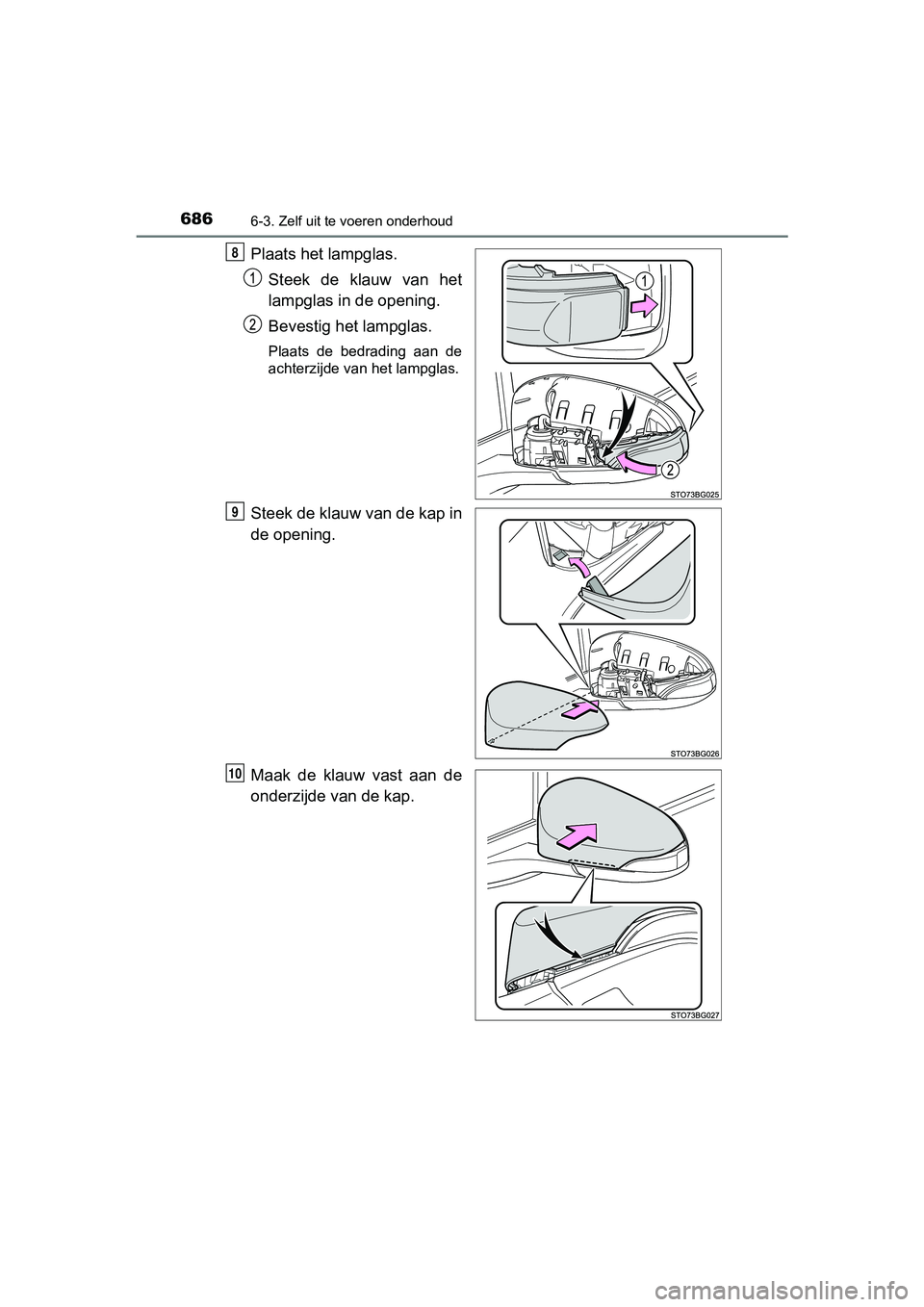

Plaats het lampglas.Steek de klauw van het
lampglas in de opening.
Bevestig het lampglas.
Plaats de bedrading aan de
achterzijde van het lampglas.
Steek de klauw van de kap in
de opening.
Maak de klauw vast aan de
onderzijde van de kap.
8
9
10
C-HR_OM_Europe_OM10636E.book P age 686 Thursday, August 1, 2019 2:53 PM

6876-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
C-HR_OM_Europe_OM10636E

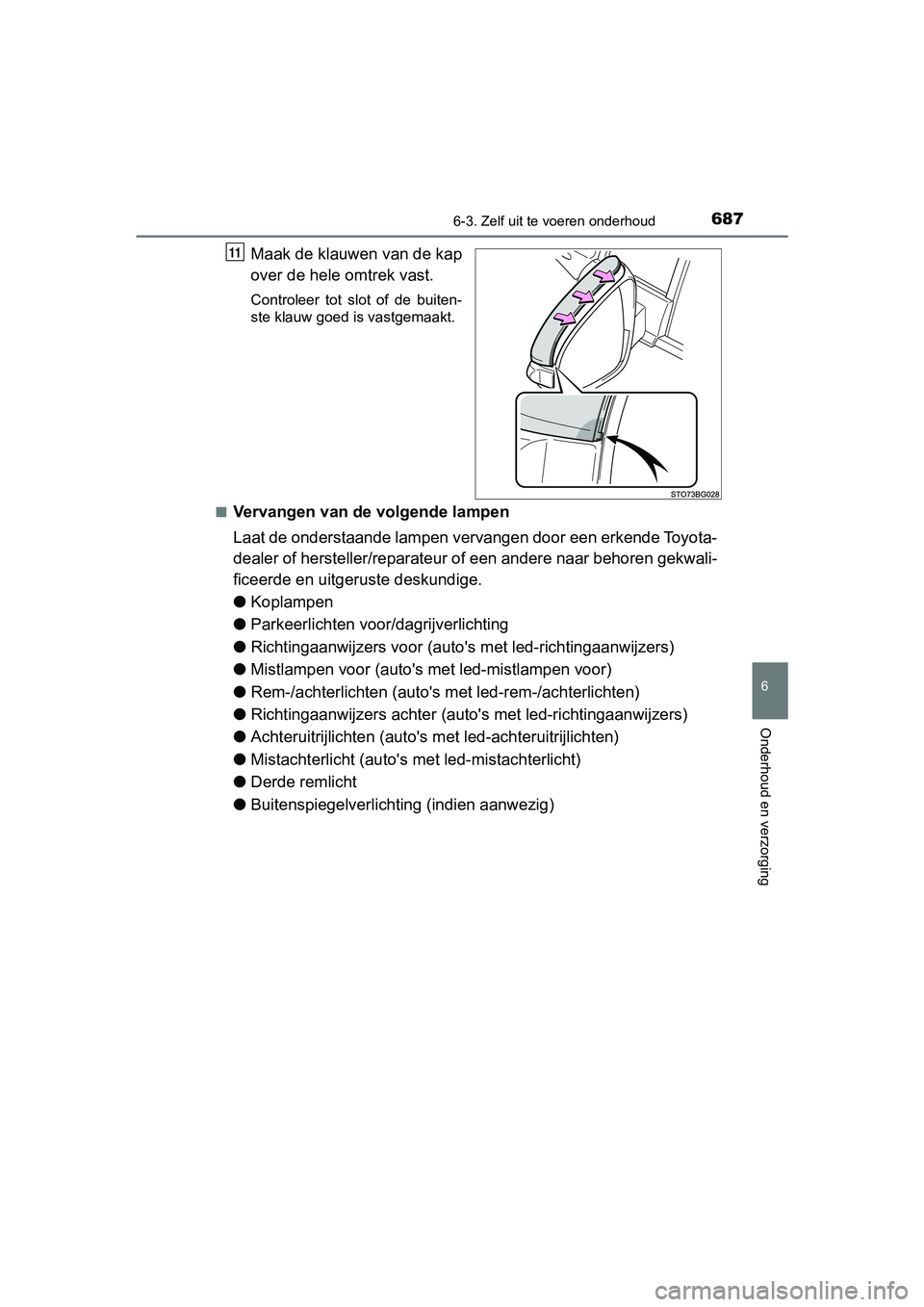

Maak de klauwen van de kap
over de hele omtrek vast.
Controleer tot slot of de buiten-
ste klauw goed is vastgemaakt.
■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw ali-
ficeerde en uitgeruste deskundige.
● Koplampen
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers voor (auto's met led-richtingaanwijzers)
● Mistlampen voor (auto's met led-mistlampen voor)
● Rem-/achterlichten (auto's met led-rem-/achterlichten)
● Richtingaanwijzers achter (auto 's met led-richtingaanwijzers)
● Achteruitrijlichten (auto's met led-achteruitrijlichten)
● Mistachterlicht (auto's m et led-mistachterlicht)
● Derde remlicht
● Buitenspiegelverlichting (indien aanwezig)
11
C-HR_OM_Europe_OM10636E.book P age 687 Thursday, August 1, 2019 2:53 PM

6886-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10636E

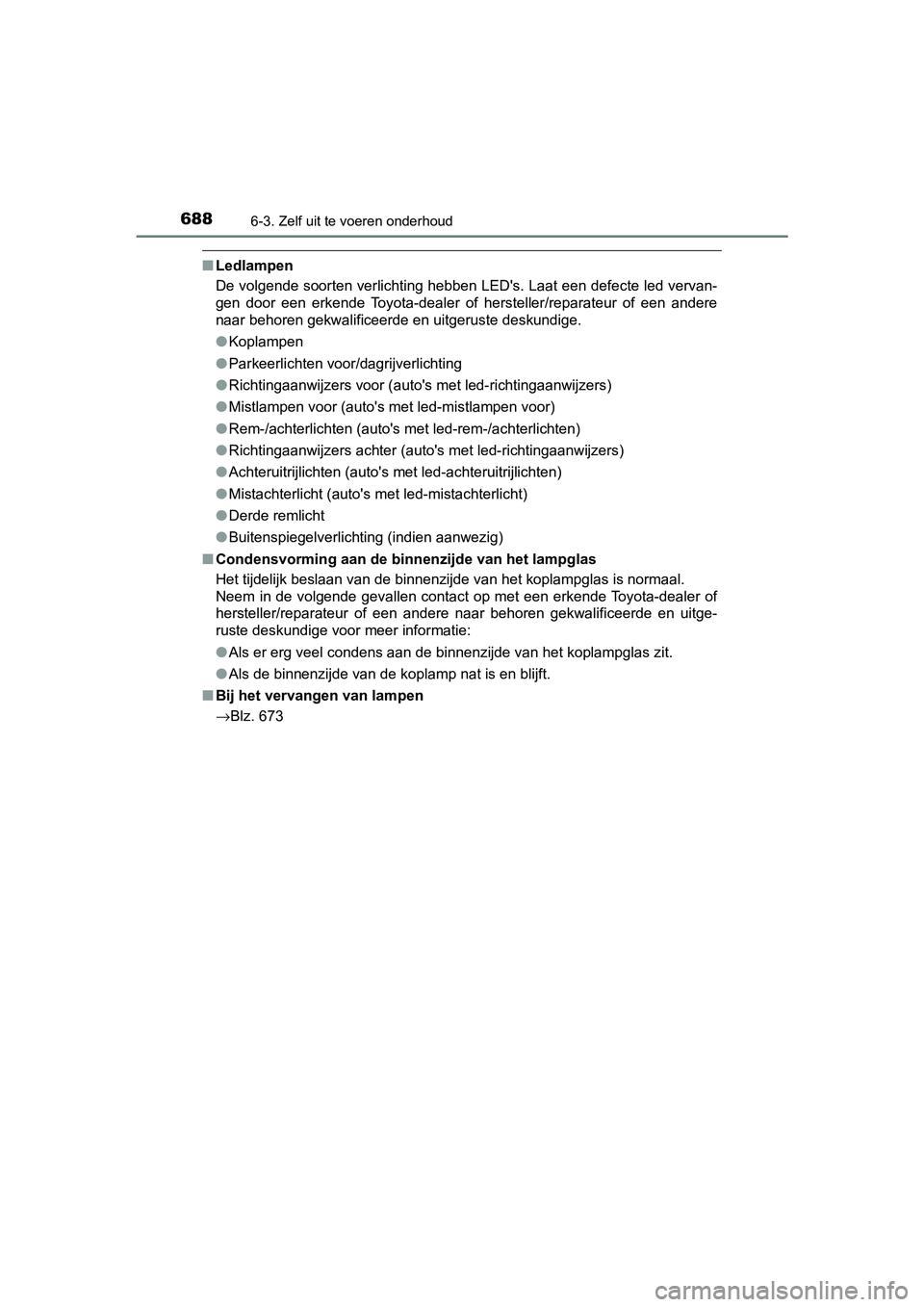

■Ledlampen
De volgende soorten verlichting hebben LED's. Laat een defecte led vervan-
gen door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Koplampen
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers voor (auto's met led-richtingaanwijzers)
● Mistlampen voor (auto's met led-mistlampen voor)
● Rem-/achterlichten (auto's met led-rem-/achterlichten)
● Richtingaanwijzers achter (auto's met led-richtingaanwijzers)
● Achteruitrijlichten (auto's met led-achteruitrijlichten)
● Mistachterlicht (auto's me t led-mistachterlicht)
● Derde remlicht
● Buitenspiegelverlichting (indien aanwezig)
■ Condensvorming aan de binnenzijde van het lampglas
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 673
C-HR_OM_Europe_OM10636E.book P age 688 Thursday, August 1, 2019 2:53 PM

6896-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
C-HR_OM_Europe_OM10636E

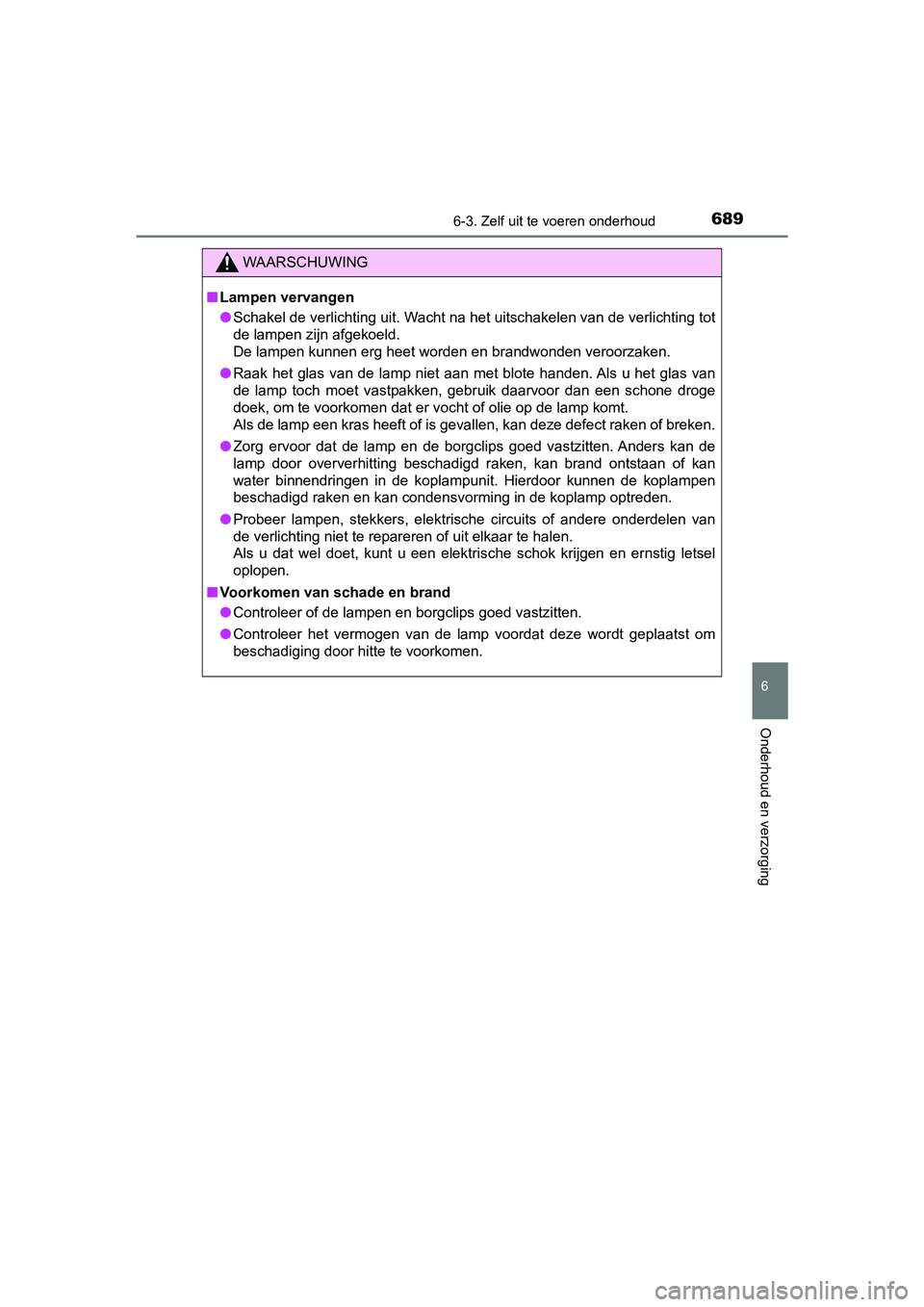

WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de ve rlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone d roge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan o f kan
water binnendringen in de koplampunit. Hierdoor kunnen de kopla mpen
beschadigd raken en kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderd elen van
de verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaats t om
beschadiging door hitte te voorkomen.
C-HR_OM_Europe_OM10636E.book P age 689 Thursday, August 1, 2019 2:53 PM
