sensor TOYOTA C-HR 2020 Instructieboekje (in Dutch)

3
1
7
8 5 4
3
2
C-HR_OM_Europe_OM10636E
6

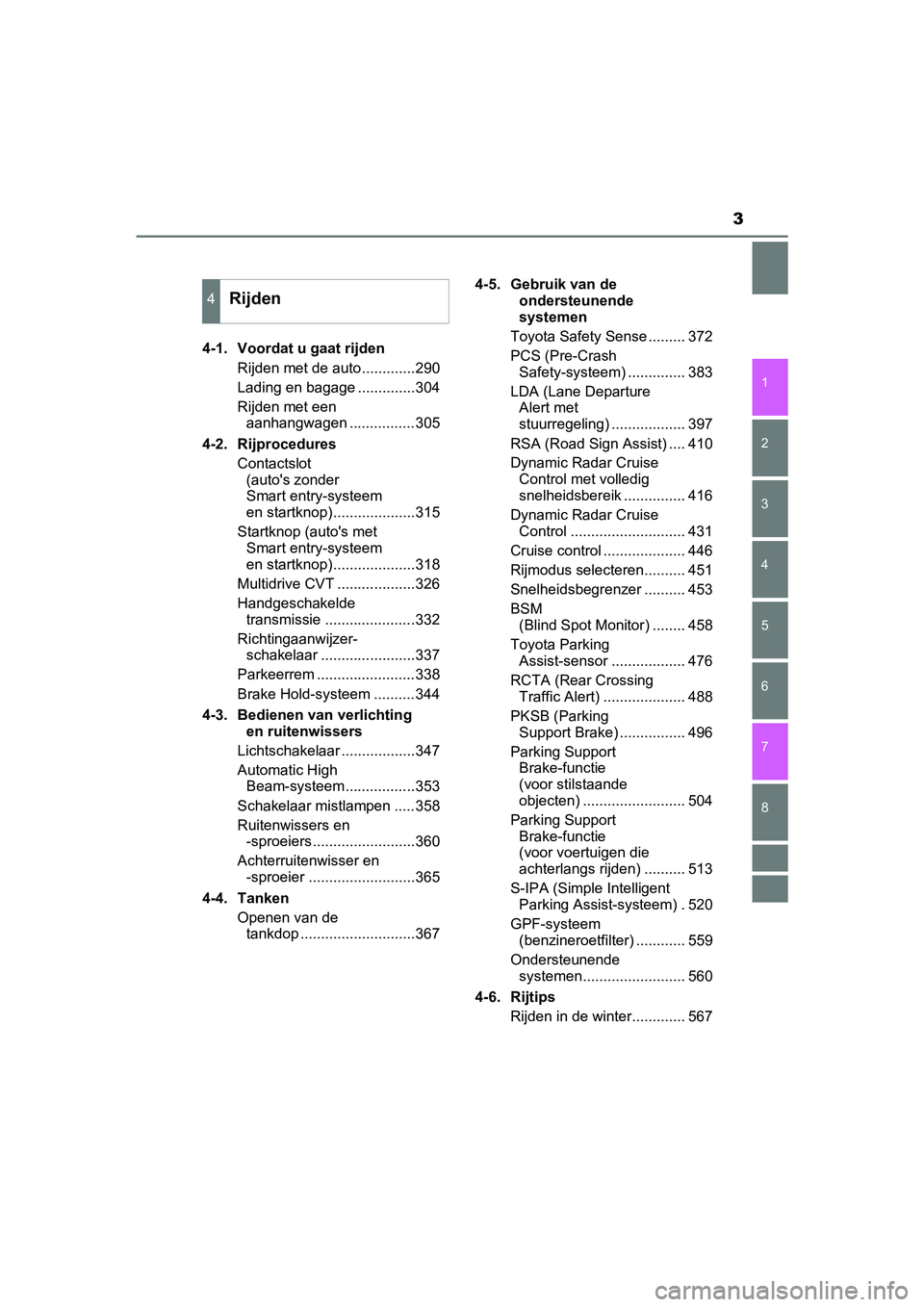

4-1. Voordat u gaat rijdenRijden met de auto.............290
Lading en bagage ..............304
Rijden met een aanhangwagen ................305
4-2. Rijprocedures Contactslot (auto's zonder
Smart entry-systeem
en startknop)....................315
Startknop (auto's met Smart entry-systeem
en startknop)....................318
Multidrive CVT ...................326
Handgeschakelde transmissie ......................332
Richtingaanwijzer- schakelaar .......................337
Parkeerrem ........................338
Brake Hold-systeem ..........344
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ..................347
Automatic High Beam-systeem.................353
Schakelaar mistlampen .....358
Ruitenwissers en -sproeiers.........................360
Achterruitenwisser en -sproeier ..........................365
4-4. Tanken Openen van de tankdop ............................367 4-5. Gebruik van de
ondersteunende
systemen
Toyota Safety Sense ......... 372
PCS (Pre-Crash Safety-systeem) .............. 383
LDA (Lane Departure Alert met
stuurregeling) .................. 397
RSA (Road Sign Assist) .... 410
Dynamic Radar Cruise Control met volledig
snelheidsbereik ............... 416
Dynamic Radar Cruise Control ............................ 431
Cruise control .................... 446
Rijmodus selecteren.......... 451
Snelheidsbegrenzer .......... 453
BSM (Blind Spot Monitor) ........ 458
Toyota Parking Assist-sensor .................. 476
RCTA (Rear Crossing Traffic Alert) .................... 488
PKSB (Parking Support Brake) ................ 496
Parking Support Brake-functie
(voor stilstaande
objecten) ......................... 504
Parking Support Brake-functie
(voor voertuigen die
achterlangs rijden) .......... 513
S-IPA (Simple Intelligent Parking Assist-systeem) . 520
GPF-systeem (benzineroetfilter) ............ 559
Ondersteunende systemen......................... 560
4-6. Rijtips Rijden in de winter............. 567
4Rijden
C-HR_OM_Europe_OM10636E.book P age 3 Thursday, August 1, 2019 2:53 PM

30Overzicht
C-HR_OM_Europe_OM10636EHandgrepen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 607
Make-upverlichting . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . .Blz. 603
Interieurverlichting/leeslampjes. . . . . . . . . . . . . . . . . . . . .Blz. 589
Schakelaar uitschakelen sensor
antidiefstalsysteem
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 1 28
Binnenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 278
Zonnekleppen
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 603
Make-upspiegels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 603
*1: Indien aanwezig
*2: Gebruik NOOIT een tegen de rijrich- ting in geplaatst baby- of kinderzitje
op een stoel met een INGESCHA-
KELDE AIRBAG, omdat het KIND
anders ERNSTIG LETSEL kan oplo-
pen als de airbag wordt geactiveerd.
(→ Blz. 63)
C-HR_OM_Europe_OM10636E.book Page 30 Thursday, August 1, 2019 2:53 PM

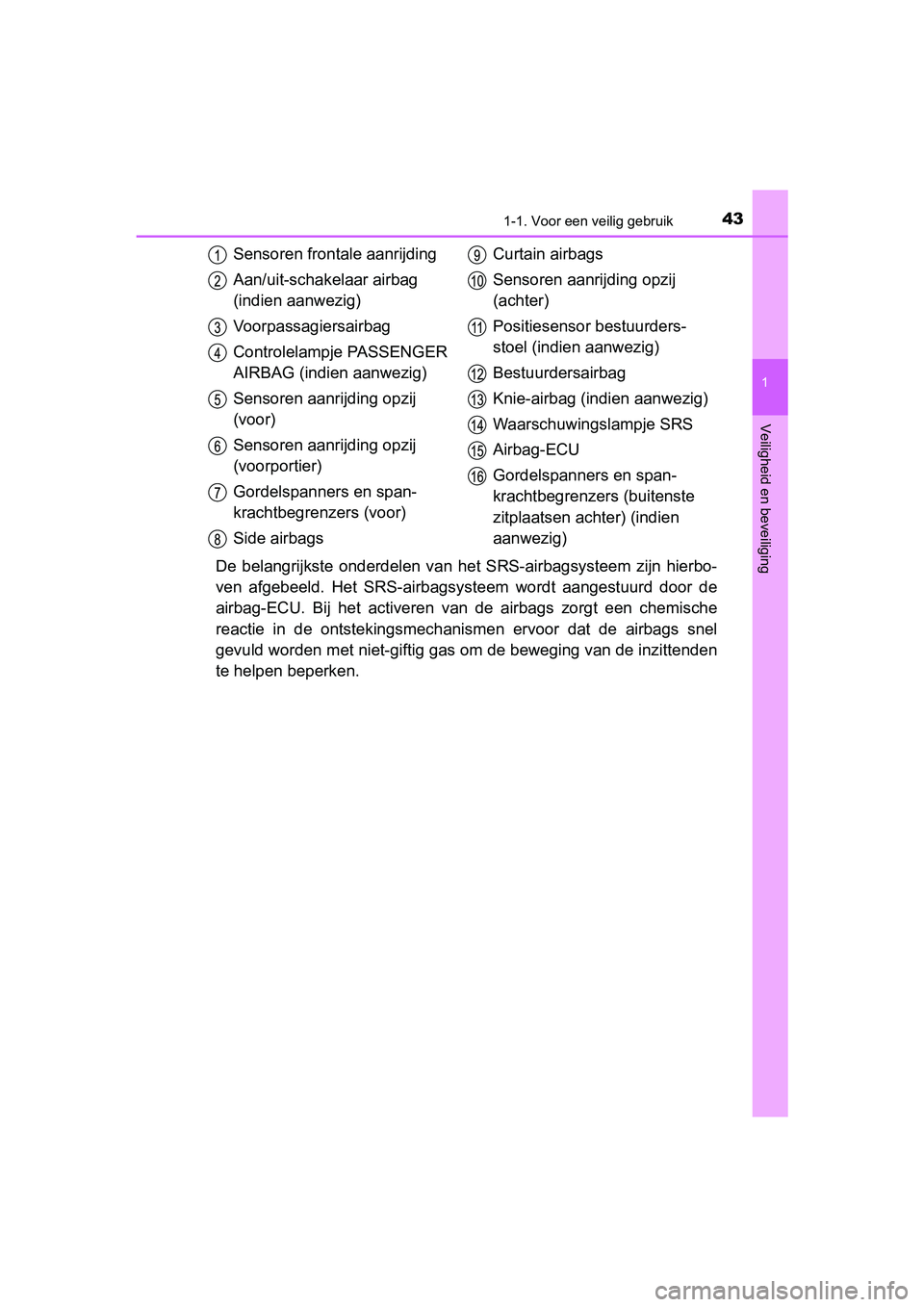

431-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10636E
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS-airbagsys teem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemisch e
reactie in de ontstekingsmechani smen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzitte nden
te helpen beperken. Sensoren frontale aanrijding
Aan/uit-schakelaar airbag
(indien aanwezig)
Voorpassagiersairbag
Controlelampje PASSENGER
AIRBAG (indien aanwezig)
Sensoren aanrijding opzij
(voor)
Sensoren aanrijding opzij
(voorportier)
Gordelspanners en span-
krachtbegrenzers (voor)
Side airbags
Curtain airbags
Sensoren aanrijding opzij
(achter)
Positiesensor bestuurders-
stoel (indien aanwezig)
Bestuurdersairbag
Knie-airbag (indien aanwezig)
Waarschuwingslampje SRS
Airbag-ECU
Gordelspanners en span-
krachtbegrenzers (buitenste
zitplaatsen achter) (indien
aanwezig)
C-HR_OM_Europe_OM10636E.book Page 43 Thursday, August 1, 2019 2:53 PM

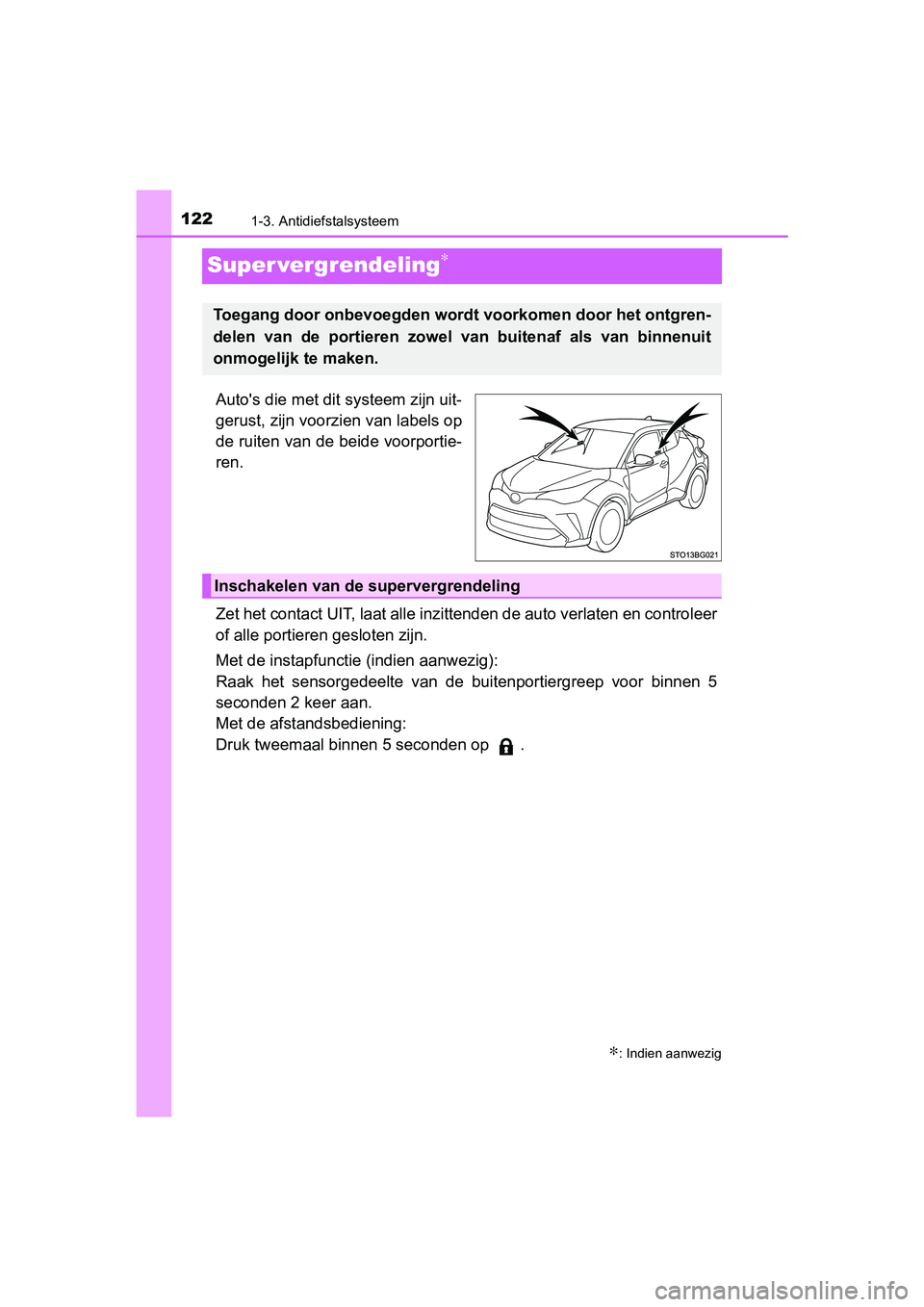

1221-3. Antidiefstalsysteem
C-HR_OM_Europe_OM10636E
Super vergrendeling∗
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Met de instapfunctie (indien aanwezig):
Raak het sensorgedeelte van de buitenportiergreep voor binnen 5
seconden 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel v an buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
C-HR_OM_Europe_OM10636E.book P age 122 Thursday, August 1, 2019 2:53 PM

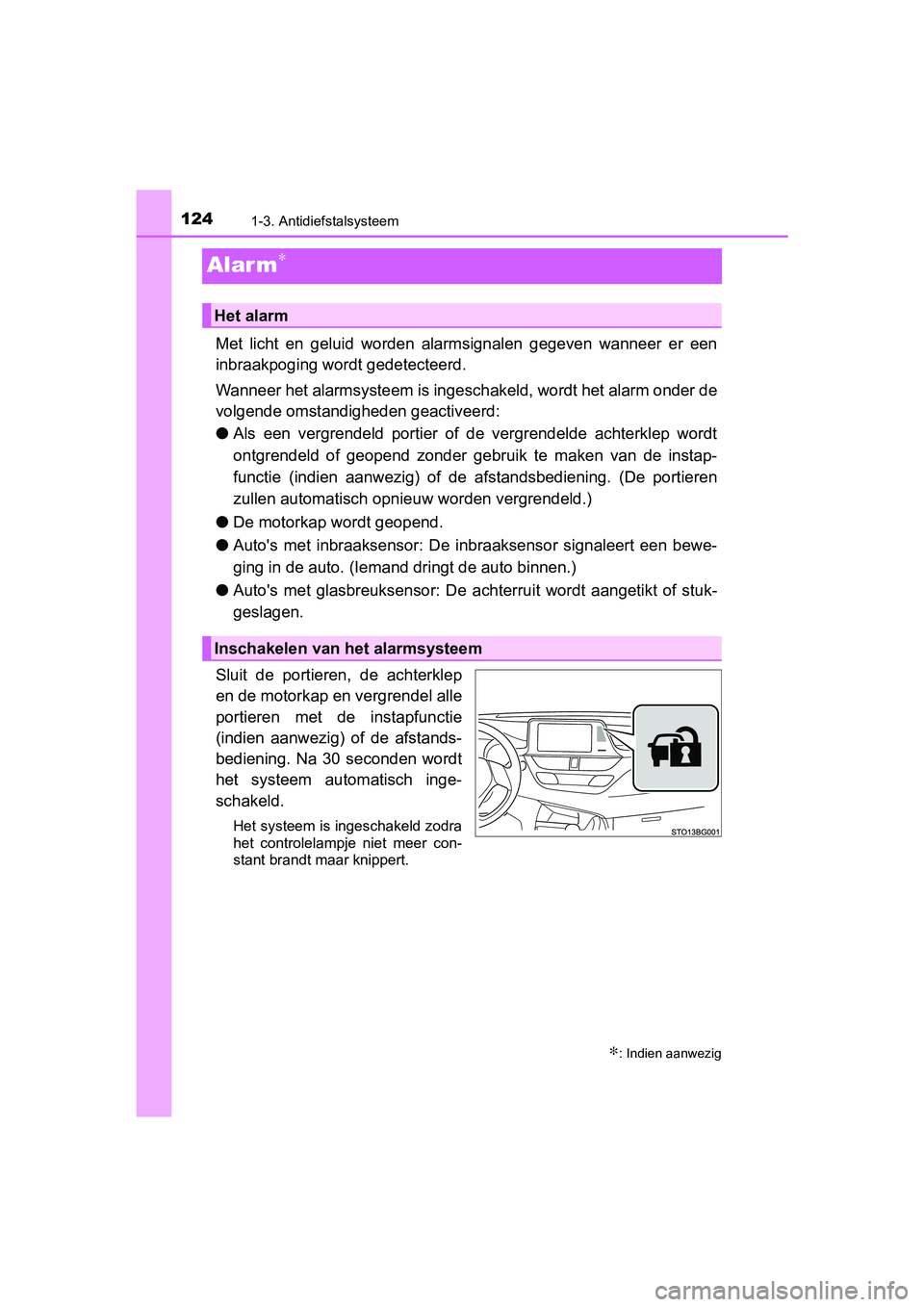

1241-3. Antidiefstalsysteem
C-HR_OM_Europe_OM10636E
Alar m∗
Met licht en geluid worden alarmsignalen gegeven wanneer er een
inbraakpoging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
● Als een vergrendeld portier of de vergrendelde achterklep wordt
ontgrendeld of geopend zonder gebruik te maken van de instap-
functie (indien aanwezig) of de a fstandsbediening. (De portieren
zullen automatisch opnie uw worden vergrendeld.)
● De motorkap wordt geopend.
● Auto's met inbraaksensor: De inbraaksensor signaleert een bewe-
ging in de auto. (Iemand dringt de auto binnen.)
● Auto's met glasbreuksensor: De achterruit wordt aangetikt of st uk-
geslagen.
Sluit de portieren, de achterklep
en de motorkap en vergrendel alle
portieren met de instapfunctie
(indien aanwezig) of de afstands-
bediening. Na 30 seconden wordt
het systeem automatisch inge-
schakeld.
Het systeem is ingeschakeld zodra
het controlelampje niet meer con-
stant brandt maar knippert.
∗: Indien aanwezig
Het alarm
Inschakelen van het alarmsysteem
C-HR_OM_Europe_OM10636E.book P age 124 Thursday, August 1, 2019 2:53 PM

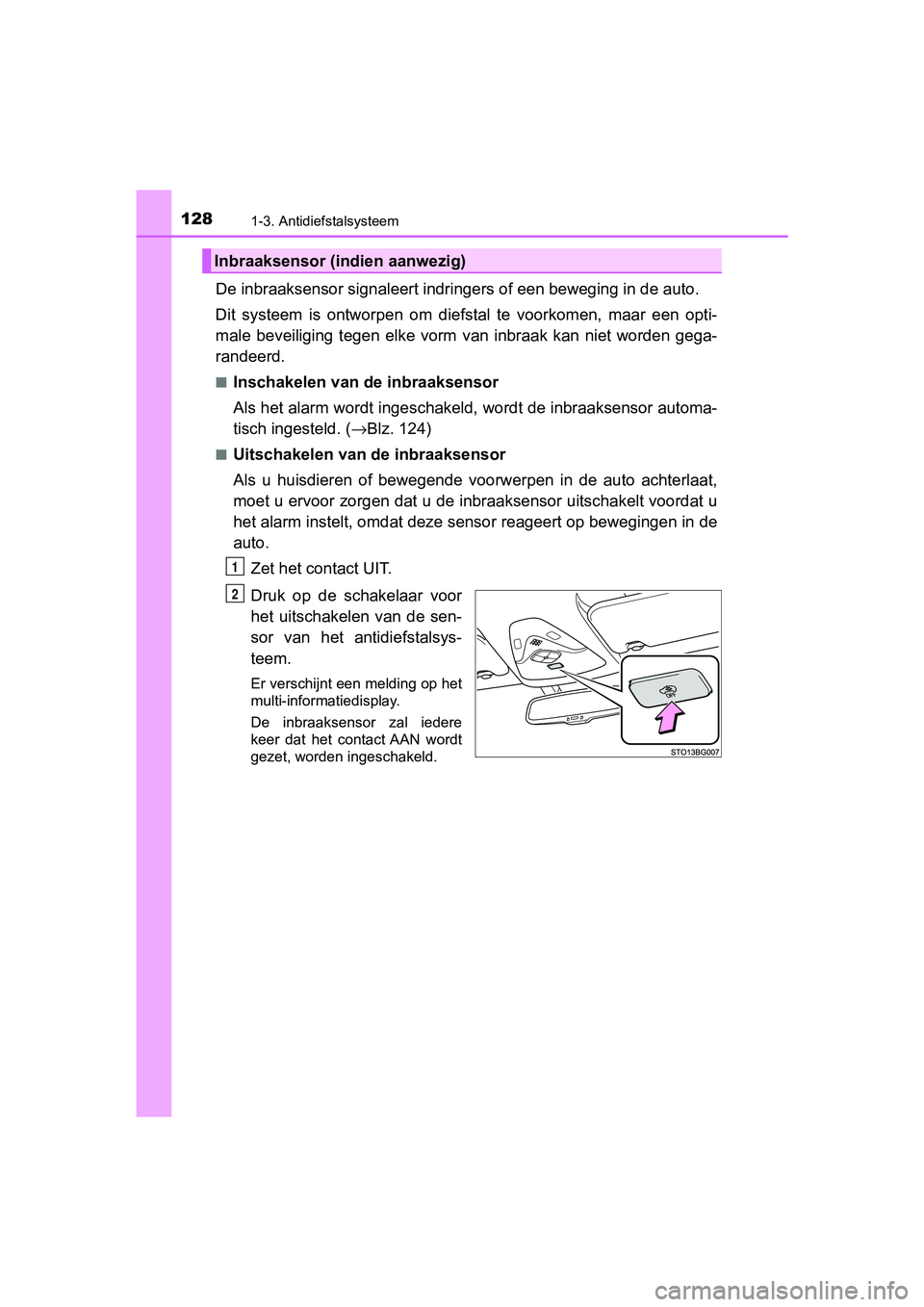

1281-3. Antidiefstalsysteem
C-HR_OM_Europe_OM10636E
De inbraaksensor signaleert indringers of een beweging in de auto.
Dit systeem is ontworpen om dief stal te voorkomen, maar een opti-
male beveiliging tegen elke vorm van inbraak kan niet worden gega-
randeerd.
■Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt de inbraaksensor automa-
tisch ingesteld. ( →Blz. 124)
■Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende voorwerpen in de auto achterlaat,
moet u ervoor zorgen dat u de inbraaksensor uitschakelt voordat u
het alarm instelt, omdat deze sensor reageert op bewegingen in de
auto.
Zet het contact UIT.
Druk op de schakelaar voor
het uitschakelen van de sen-
sor van het antidiefstalsys-
teem.
Er verschijnt een melding op het
multi-informatiedisplay.
De inbraaksensor zal iedere
keer dat het contact AAN wordt
gezet, worden ingeschakeld.
Inbraaksensor (indien aanwezig)
1
2
C-HR_OM_Europe_OM10636E.book P age 128 Thursday, August 1, 2019 2:53 PM

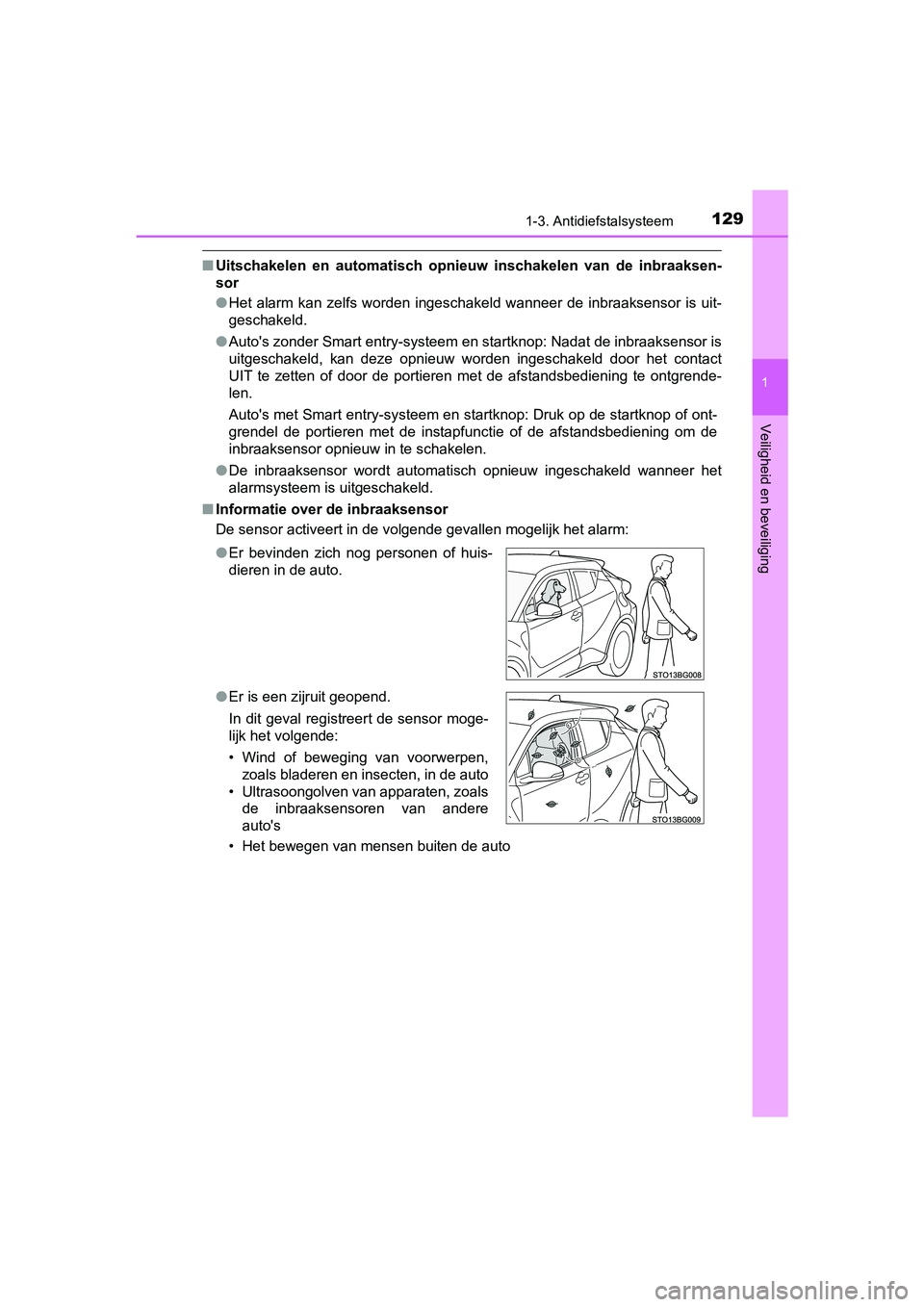

1291-3. Antidiefstalsysteem
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10636E
■Uitschakelen en automatisch opnieuw inschakelen van de inbraaks en-
sor
● Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksensor is uit-
geschakeld.
● Auto's zonder Smart entry-systeem en startknop: Nadat de inbraaksensor is
uitgeschakeld, kan deze opnieuw worden ingeschakeld door het co ntact
UIT te zetten of door de portieren met de afstandsbediening te ontgrende-
len.
Auto's met Smart entry-systeem en startknop: Druk op de startkn op of ont-
grendel de portieren met de instapfunctie of de afstandsbedieni ng om de
inbraaksensor opnieuw in te schakelen.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het
alarmsysteem is uitgeschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
• Het bewegen van mensen buiten de auto
●
Er bevinden zich nog personen of huis-
dieren in de auto.
● Er is een zijruit geopend.
In dit geval registreert de sensor moge-
lijk het volgende:
• Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere
auto's
C-HR_OM_Europe_OM10636E.book P age 129 Thursday, August 1, 2019 2:53 PM

1311-3. Antidiefstalsysteem
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10636E
OPMERKING
■Ervoor zorgen dat de i nbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en d e stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder go ed.
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
C-HR_OM_Europe_OM10636E.book P age 131 Thursday, August 1, 2019 2:53 PM

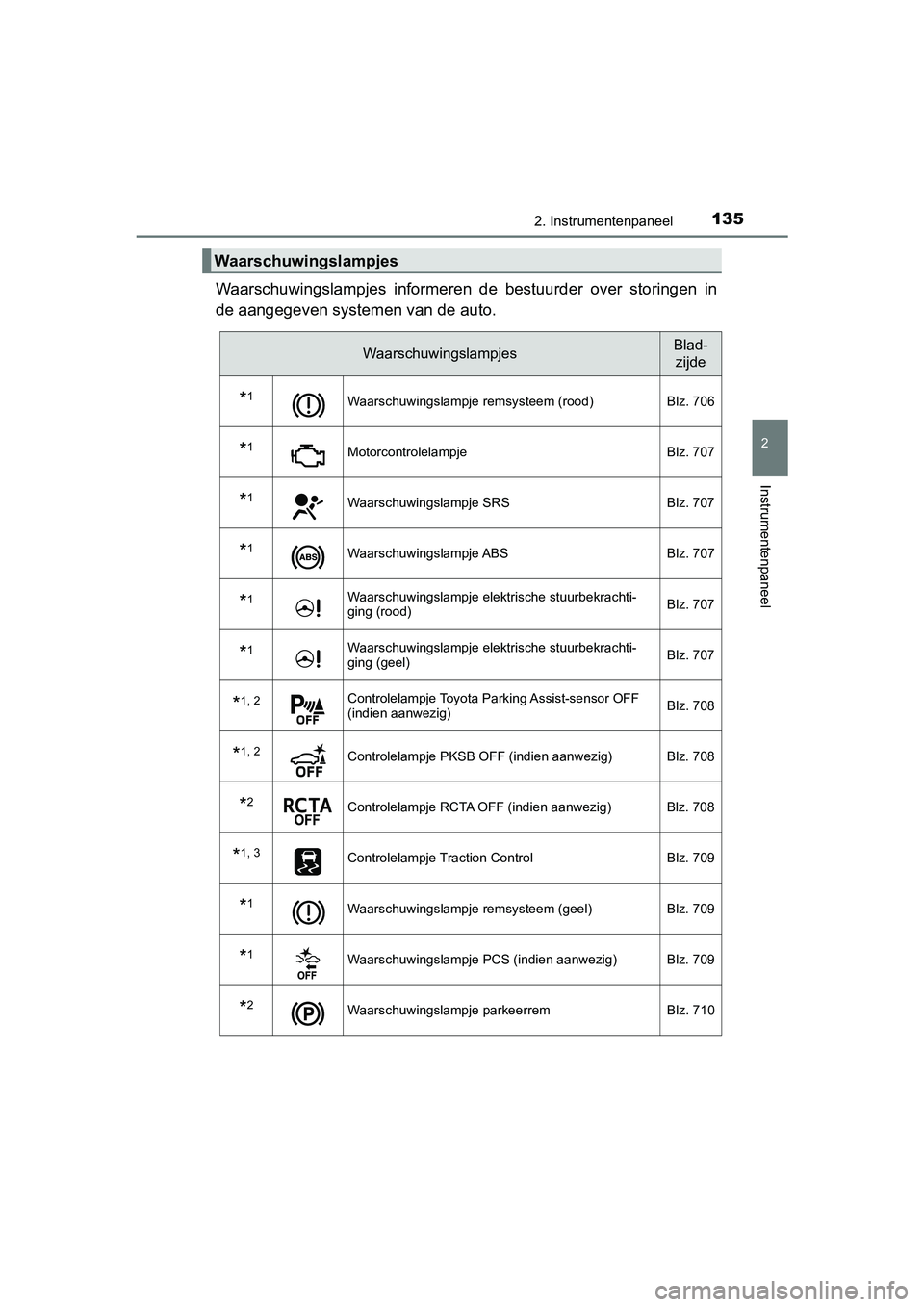

1352. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10636E
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
WaarschuwingslampjesBlad-zijde
*1Waarschuwingslampje remsysteem (rood) Blz. 706
*1MotorcontrolelampjeBlz. 707
*1Waarschuwingslampje SRS Blz. 707
*1Waarschuwingslampje ABSBlz. 707
*1Waarschuwingslampje elektrische stuurbekrachti-
ging (rood) Blz. 707
*1Waarschuwingslampje elektrische stuurbekrachti-
ging (geel)Blz. 707
*1, 2Controlelampje Toyota Parking Assist-sensor OFF
(indien aanwezig)Blz. 708
*1, 2Controlelampje PKSB OFF (indien aanwezig) Blz. 708
*2Controlelampje RCTA OFF (indien aanwezig) Blz. 708
*1, 3Controlelampje Traction Control
Blz. 709
*1Waarschuwingslampje remsysteem (geel) Blz. 709
*1Waarschuwingslampje PCS (indien aanwezig) Blz. 709
*2Waarschuwingslampje parkeerrem Blz. 710
C-HR_OM_Europe_OM10636E.book Page 135 Thursday, August 1, 2019 2:53 PM

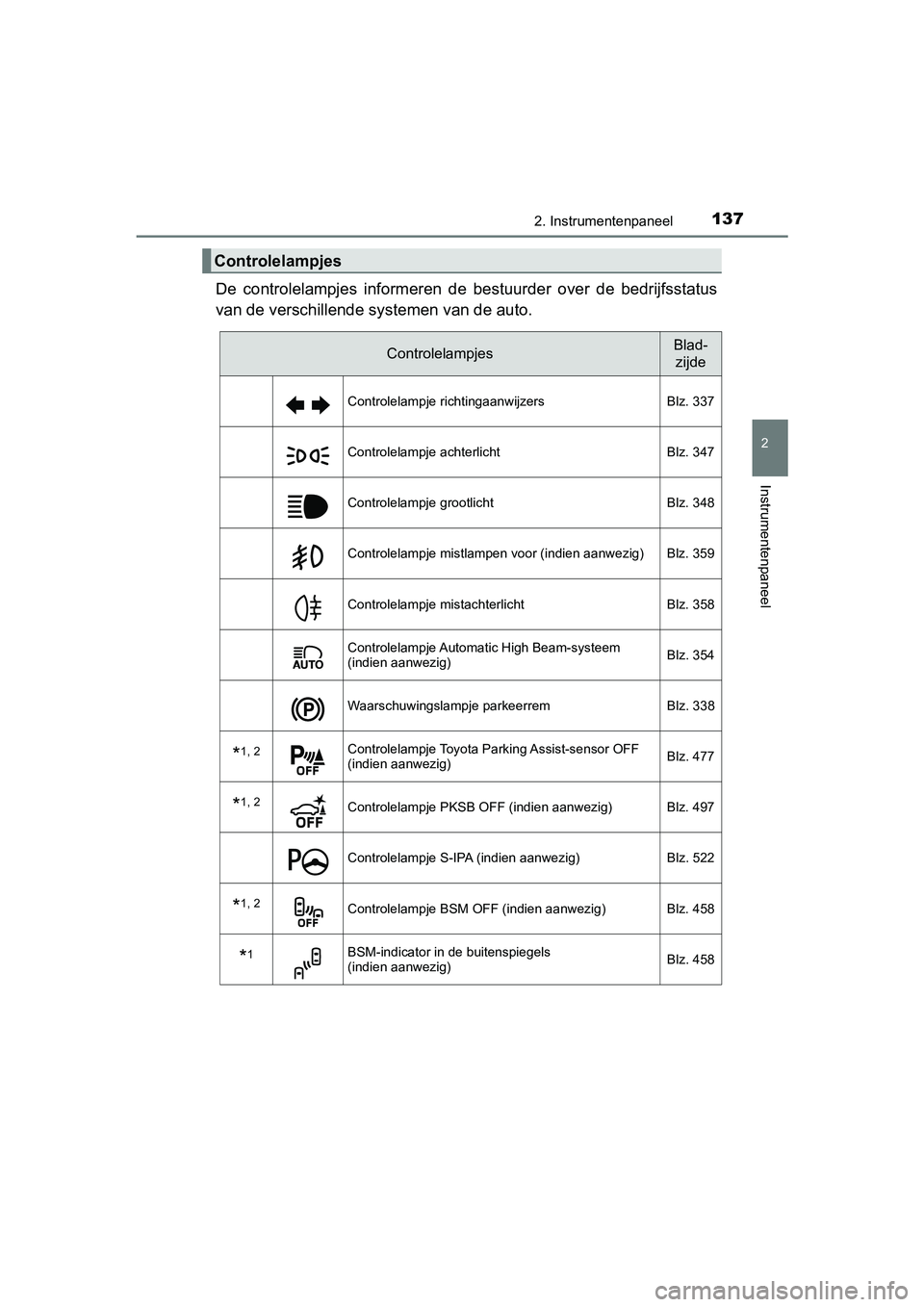

1372. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10636E
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
ControlelampjesBlad-
zijde
Controlelampje richtingaanwijzers Blz. 337
Controlelampje achterlichtBlz. 347
Controlelampje grootlicht Blz. 348
Controlelampje mistlampen voor (indien aanwezig) Blz. 359
Controlelampje mistachterlichtBlz. 358
Controlelampje Automatic High Beam-systeem
(indien aanwezig) Blz. 354
Waarschuwingslampje parkeerrem
Blz. 338
*1, 2Controlelampje Toyota Parking Assist-sensor OFF
(indien aanwezig)Blz. 477
*1, 2Controlelampje PKSB OFF (indien aanwezig) Blz. 497
Controlelampje S-IPA (indien aanwezig)
Blz. 522
*1, 2Controlelampje BSM OFF (indien aanwezig) Blz. 458
*1BSM-indicator in de buitenspiegels
(indien aanwezig) Blz. 458
C-HR_OM_Europe_OM10636E.book P
age 137 Thursday, August 1, 2019 2:53 PM
