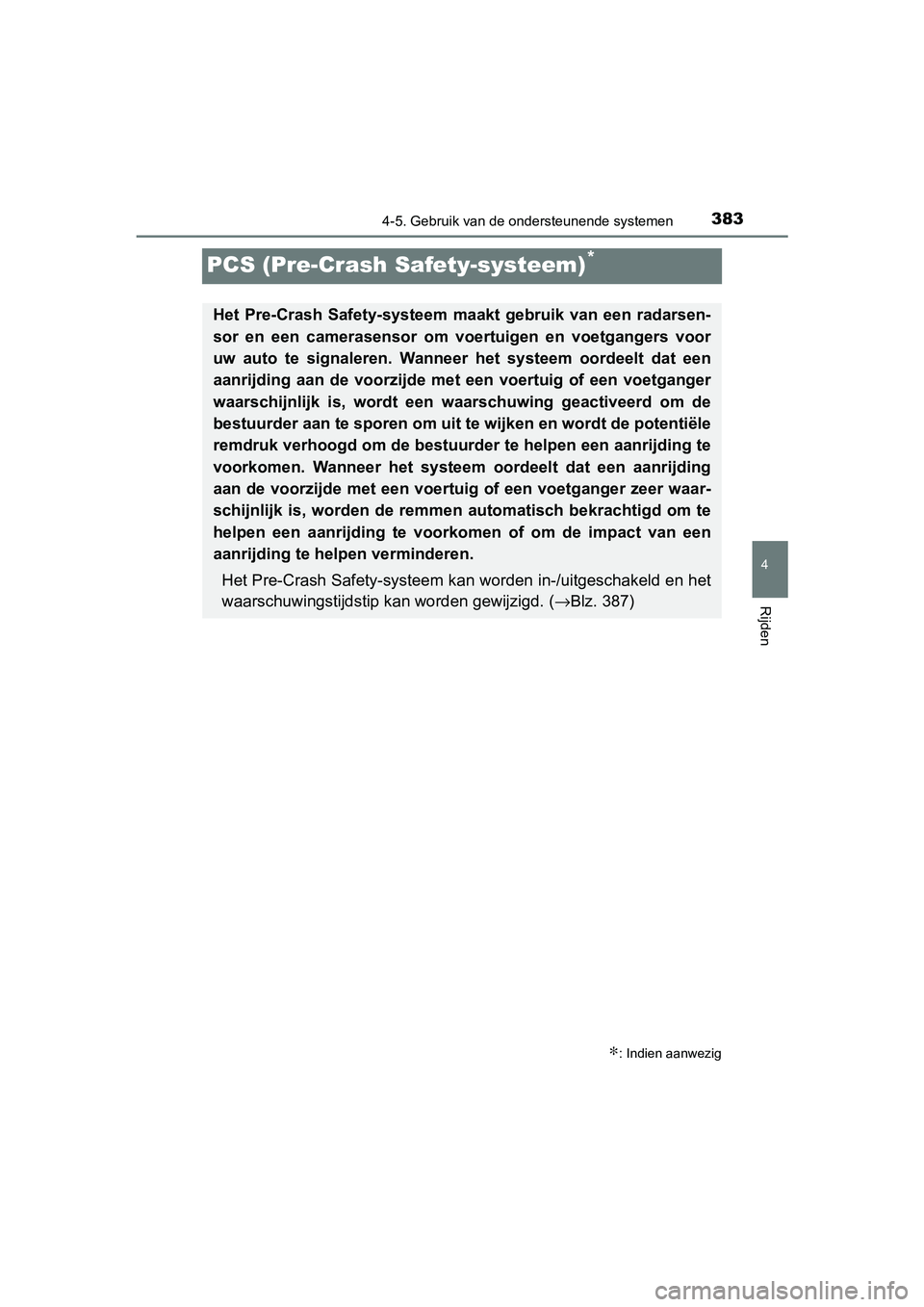

sensor TOYOTA C-HR 2020 Instructieboekje (in Dutch)

383
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_OM_Europe_OM10636E
PCS (Pre-Crash Safety-systeem)*
∗: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van een radarsen-
sor en een camerasensor om voertuigen en voetgangers voor
uw auto te signaleren. Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde met een voertuig of een voetganger
waarschijnlijk is, wordt een waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te wijken en wordt de potentiël e
remdruk verhoogd om de bestuurder te helpen een aanrijding te
voorkomen. Wanneer het systeem oordeelt dat een aanrijding
aan de voorzijde met een voertuig of een voetganger zeer waar-
schijnlijk is, worden de remmen automatisch bekrachtigd om te
helpen een aanrijding te voorkomen of om de impact van een
aanrijding te hel pen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en he t
waarschuwingstijdstip k an worden gewijzigd. (→Blz. 387)
C-HR_OM_Europe_OM10636E.book P age 383 Thursday, August 1, 2019 2:53 PM

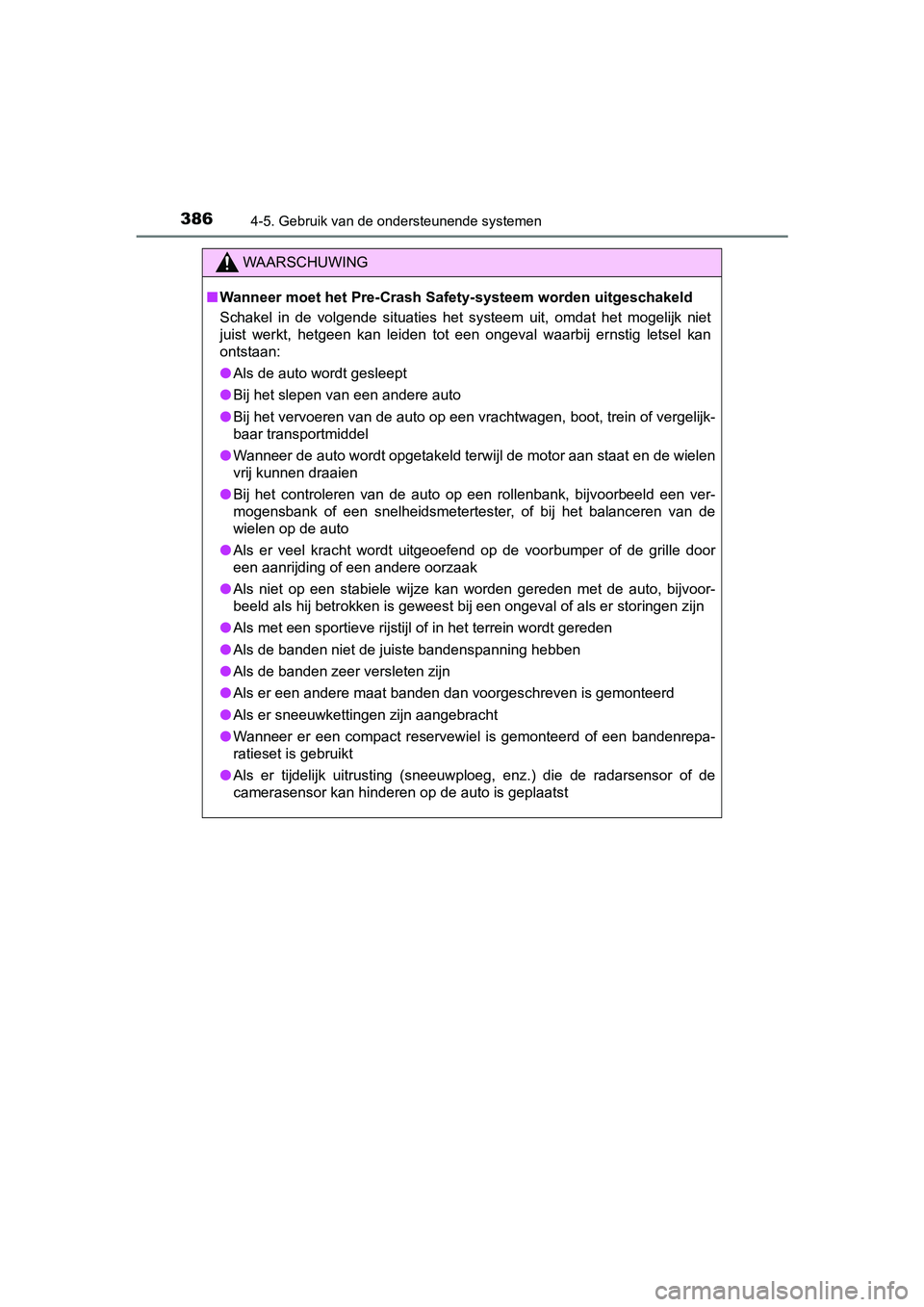

3864-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E
WAARSCHUWING
■Wanneer moet het Pre-Crash Saf ety-systeem worden uitgeschakeld
Schakel in de volgende situaties het systeem uit, omdat het mog elijk niet
juist werkt, hetgeen kan leiden tot een ongeval waarbij ernstig letsel kan
ontstaan:
● Als de auto wordt gesleept
● Bij het slepen van een andere auto
● Bij het vervoeren van de auto op een vrachtwagen, boot, trein o f vergelijk-
baar transportmiddel
● Wanneer de auto wordt opgetakeld terwijl de motor aan staat en de wielen
vrij kunnen draaien
● Bij het controleren van de auto op een rollenbank, bijvoorbeeld een ver-
mogensbank of een snelheidsmetertester, of bij het balanceren v an de
wielen op de auto
● Als er veel kracht wordt uitgeoefend op de voorbumper of de gri lle door
een aanrijding of een andere oorzaak
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoor-
beeld als hij betrokken is geweest bij een ongeval of als er storingen zijn
● Als met een sportieve rijstijl of in het terrein wordt gereden
● Als de banden niet de juiste bandenspanning hebben
● Als de banden zeer versleten zijn
● Als er een andere maat banden dan voorgeschreven is gemonteerd
● Als er sneeuwkettingen zijn aangebracht
● Wanneer er een compact reservewiel is gemonteerd of een bandenr epa-
ratieset is gebruikt
● Als er tijdelijk uitrusting (sneeuwploeg, enz.) die de radarsen sor of de
camerasensor kan hinderen op de auto is geplaatst
C-HR_OM_Europe_OM10636E.book P age 386 Thursday, August 1, 2019 2:53 PM

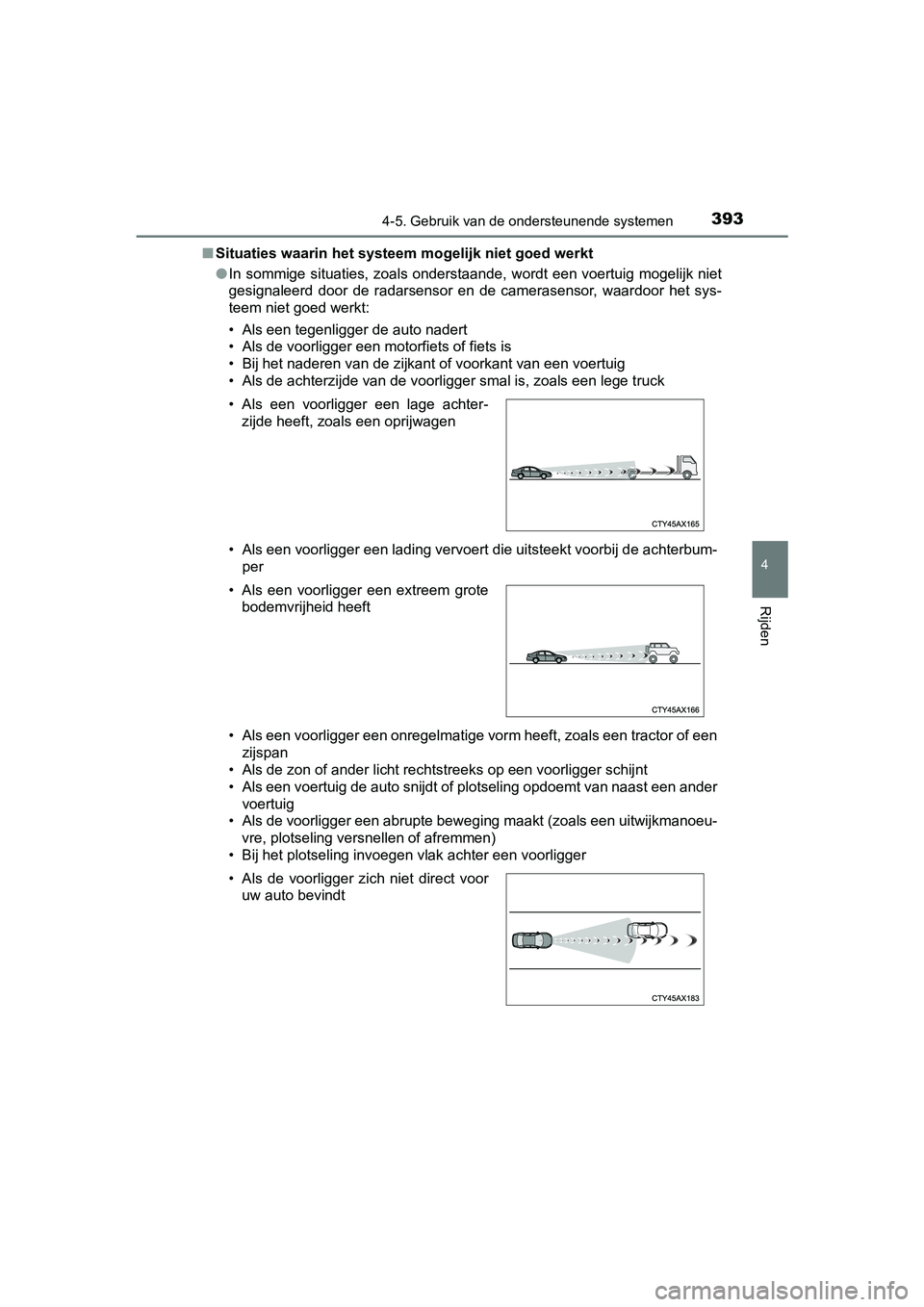

3934-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E■
Situaties waarin het systeem mogelijk niet goed werkt
● In sommige situaties, zoals onderstaande, wordt een voertuig mo gelijk niet
gesignaleerd door de radarsensor en de camerasensor, waardoor h et sys-
teem niet goed werkt:
• Als een tegenligger de auto nadert
• Als de voorligger een motorfiets of fiets is
• Bij het naderen van de zijkant of voorkant van een voertuig
• Als de achterzijde van de voorligger smal is, zoals een lege t ruck
• Als een voorligger een lading vervoert die uitsteekt voorbij d e achterbum-
per
• Als een voorligger een onregelmatige vorm heeft, zoals een tractor of een zijspan
• Als de zon of ander licht rechtstreeks op een voorligger schij nt
• Als een voertuig de auto snijdt of plotseling opdoemt van naast een ander
voertuig
• Als de voorligger een abrupte beweging maakt (zoals een uitwij kmanoeu-
vre, plotseling versnellen of afremmen)
• Bij het plotseling invoegen vlak achter een voorligger • Als een voorligger een lage achter- zijde heeft, zoals een oprijwagen
• Als een voorligger een extreem grote bodemvrijheid heeft
• Als de voorligger zich niet direct voor uw auto bevindt
C-HR_OM_Europe_OM10636E.book P age 393 Thursday, August 1, 2019 2:53 PM

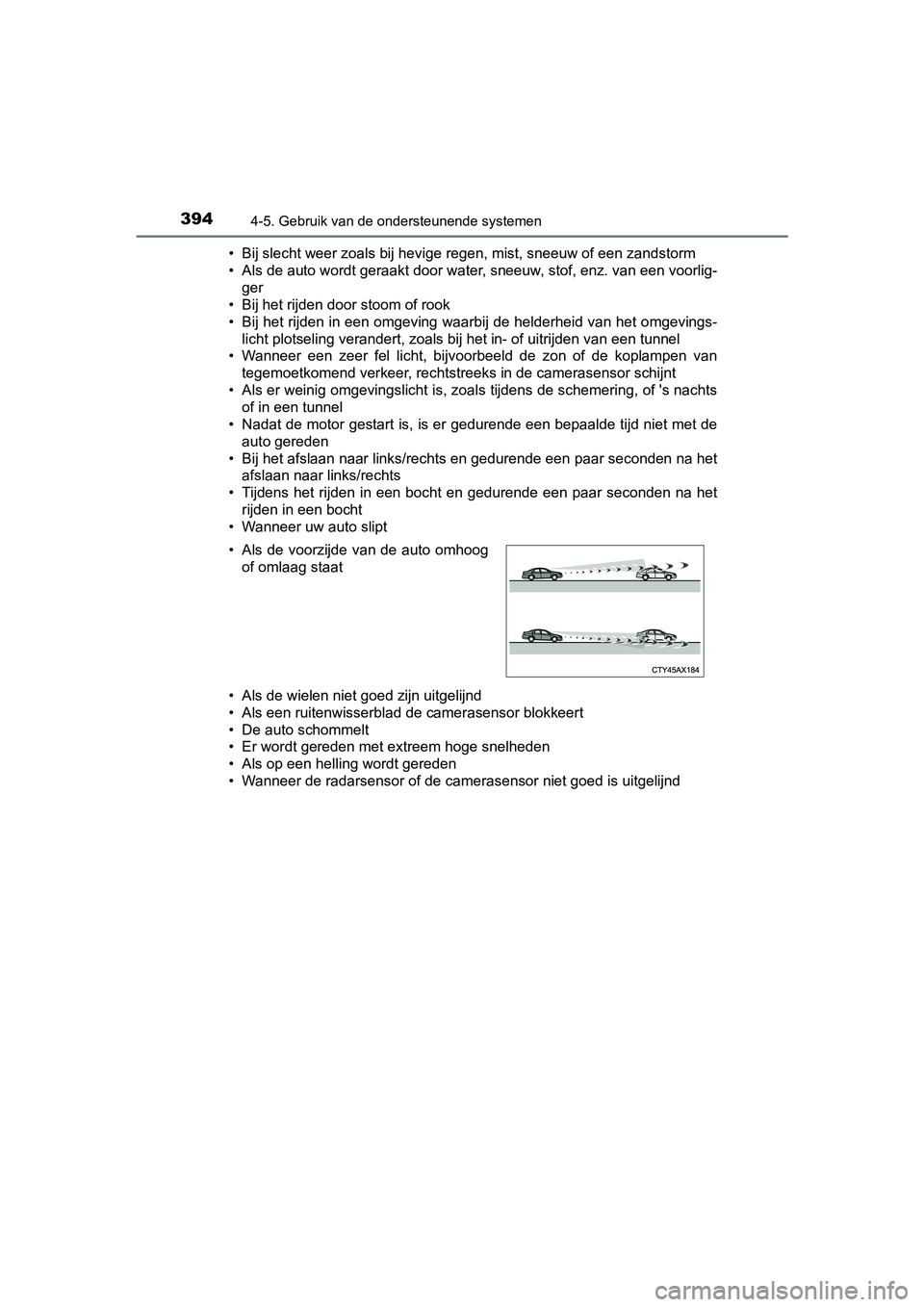

3944-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E• Bij slecht weer zoals bij hevige regen, mist, sneeuw of een za
ndstorm
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorlig- ger
• Bij het rijden door stoom of rook
• Bij het rijden in een omgeving waarbij de helderheid van het o mgevings-
licht plotseling verandert, zoals bij het in- of uitrijden van een tunnel
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van
tegemoetkomend verkeer, rechtstreeks in de camerasensor schijnt
• Als er weinig omgevingslicht is, zoals tijdens de schemering, of 's nachts
of in een tunnel
• Nadat de motor gestart is, is er gedurende een bepaalde tijd n iet met de
auto gereden
• Bij het afslaan naar links/rechts en gedurende een paar second en na het
afslaan naar links/rechts
• Tijdens het rijden in een bocht en gedurende een paar seconden na het
rijden in een bocht
• Wanneer uw auto slipt
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camerasensor blokkeert
• De auto schommelt
• Er wordt gereden met extreem hoge snelheden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camerasensor niet goed is uitgeli jnd
• Als de voorzijde van de auto omhoog
of omlaag staat
C-HR_OM_Europe_OM10636E.book P age 394 Thursday, August 1, 2019 2:53 PM

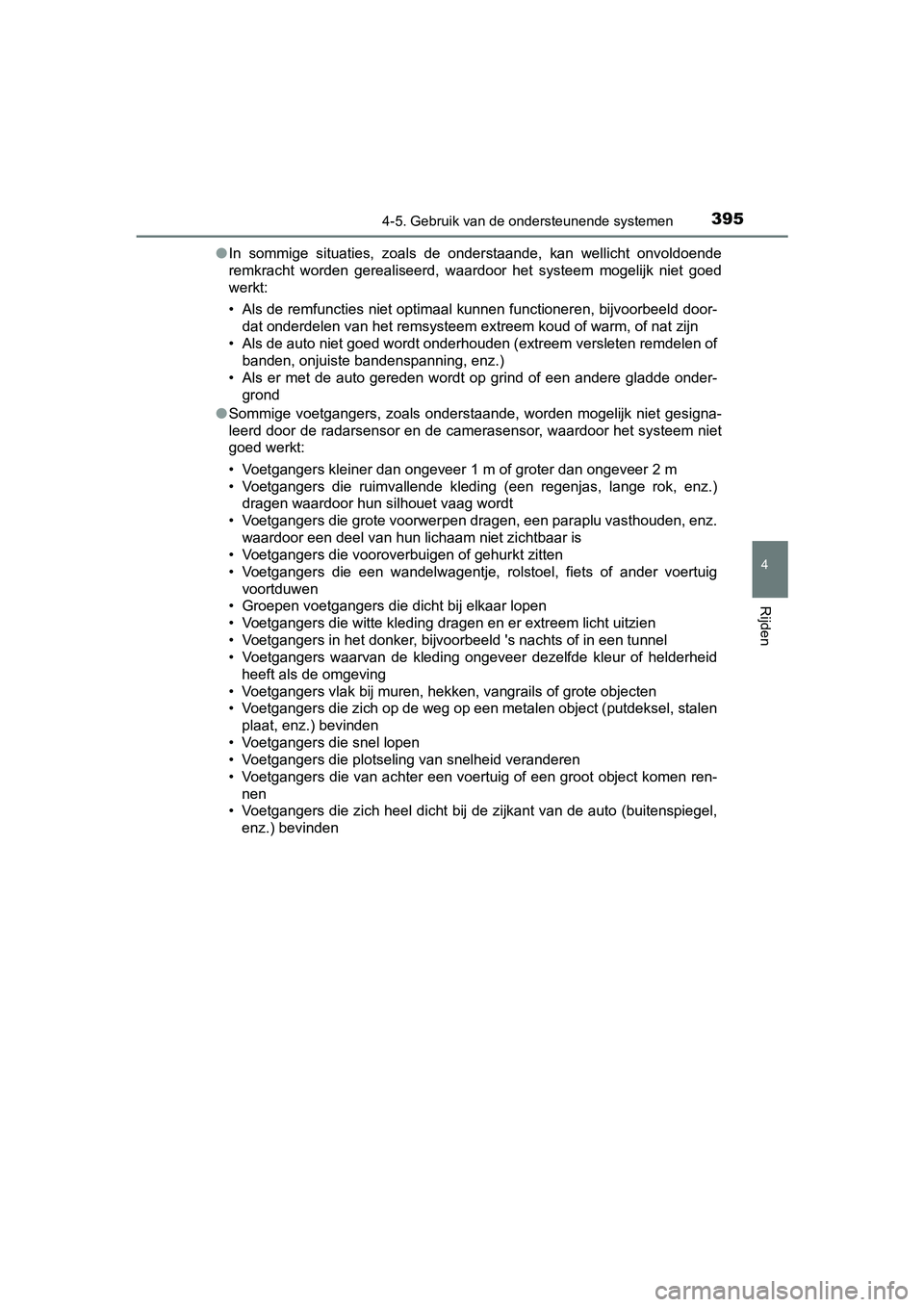

3954-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E●
In sommige situaties, zoals de onderstaande, kan wellicht onvol doende
remkracht worden gerealiseerd, waardoor het systeem mogelijk ni et goed
werkt:
• Als de remfuncties niet optimaal kunnen functioneren, bijvoorb eeld door-
dat onderdelen van het remsysteem extreem koud of warm, of nat zijn
• Als de auto niet goed wordt onderhouden (extreem versleten remdelen of banden, onjuiste bandenspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde onder-
grond
● Sommige voetgangers, zoals onderstaande, worden mogelijk niet g esigna-
leerd door de radarsensor en de camerasensor, waardoor het syst eem niet
goed werkt:
• Voetgangers kleiner dan ongeveer 1 m of groter dan ongeveer 2 m
• Voetgangers die ruimvallende kl eding (een regenjas, lange rok, enz.)
dragen waardoor hun silhouet vaag wordt
• Voetgangers die grote voorwerpen dragen, een paraplu vasthouden, enz.
waardoor een deel van hun lichaam niet zichtbaar is
• Voetgangers die vooroverbuigen of gehurkt zitten
• Voetgangers die een wandelwagentje, rolstoel, fiets of ander v oertuig
voortduwen
• Groepen voetgangers die dicht bij elkaar lopen
• Voetgangers die witte kleding dragen en er extreem licht uitzi en
• Voetgangers in het donker, bijvoorbeeld 's nachts of in een tu nnel
• Voetgangers waarvan de kleding ongeveer dezelfde kleur of held erheid
heeft als de omgeving
• Voetgangers vlak bij muren, hekken, vangrails of grote objecte n
• Voetgangers die zich op de weg op een metalen object (putdekse l, stalen
plaat, enz.) bevinden
• Voetgangers die snel lopen
• Voetgangers die plotseling van snelheid veranderen
• Voetgangers die van achter een voertuig of een groot object ko men ren-
nen
• Voetgangers die zich heel dicht bij de zijkant van de auto (buitenspiegel, enz.) bevinden
C-HR_OM_Europe_OM10636E.book P age 395 Thursday, August 1, 2019 2:53 PM

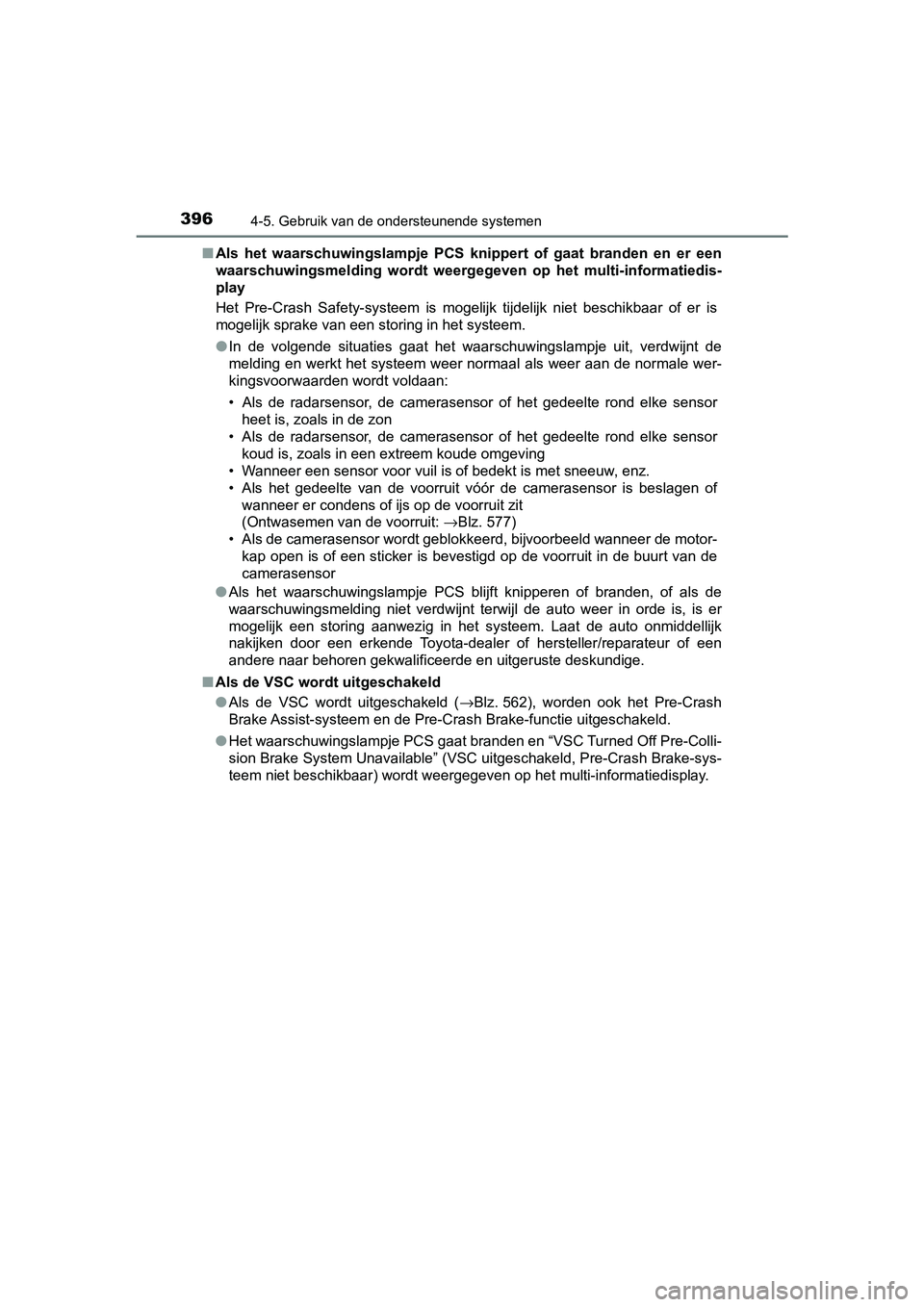

3964-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E■
Als het waarschuwingslampje PCS k nippert of gaat branden en er een
waarschuwingsmelding wordt weergegeven op het multi-informatied is-
play
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk sprake van een storing in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verd wijnt de
melding en werkt het systeem weer normaal als weer aan de norma le wer-
kingsvoorwaarden wordt voldaan:
• Als de radarsensor, de camerasensor of het gedeelte rond elke sensor
heet is, zoals in de zon
• Als de radarsensor, de camerasensor of het gedeelte rond elke sensor
koud is, zoals in een extreem koude omgeving
• Wanneer een sensor voor vuil is of bedekt is met sneeuw, enz.
• Als het gedeelte van de voorruit vóór de camerasensor is beslagen of
wanneer er condens of ijs op de voorruit zit
(Ontwasemen van de voorruit: →Blz. 577)
• Als de camerasensor wordt geblokkeerd, bijvoorbeeld wanneer de motor-
kap open is of een sticker is bevestigd op de voorruit in de bu urt van de
camerasensor
● Als het waarschuwingslampje PCS blijft knipperen of branden, of als de
waarschuwingsmelding niet verdwijnt terwijl de auto weer in ord e is, is er
mogelijk een storing aanwezig in het systeem. Laat de auto onmi ddellijk
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( →Blz. 562), worden ook het Pre-Crash
Brake Assist-systeem en de Pre-Crash Brake-functie uitgeschakel d.
● Het waarschuwingslampje PCS gaat branden en “VSC Turned Off Pre -Colli-
sion Brake System Unavailable” (VS C uitgeschakeld, Pre-Crash Brake-sys-
teem niet beschikbaar) wordt weergegeven op het multi-informati edisplay.
C-HR_OM_Europe_OM10636E.book Page 396 Thursday, August 1, 2019 2:53 PM

397
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_OM_Europe_OM10636E

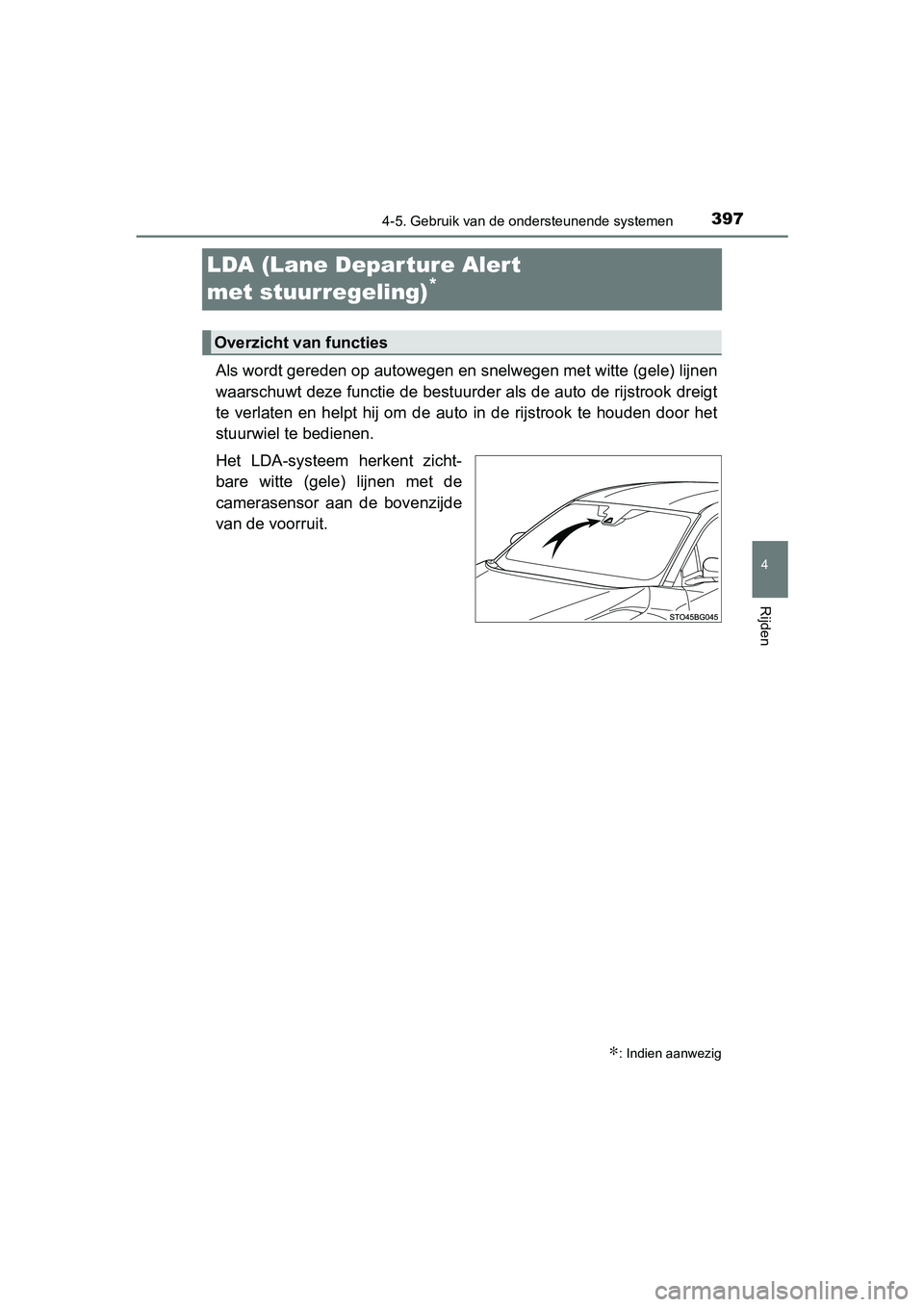

LDA (Lane Depar ture Alert
met stuurregeling)
*
Als wordt gereden op autowegen en snelwegen met witte (gele) lijnen
waarschuwt deze functie de bestuurder als de auto de rijstrook dreigt
te verlaten en helpt hij om de auto in de rijstrook te houden d oor het
stuurwiel te bedienen.
Het LDA-systeem herkent zicht-
bare witte (gele) lijnen met de
camerasensor aan de bovenzijde
van de voorruit.
∗: Indien aanwezig
Overzicht van functies
C-HR_OM_Europe_OM10636E.book P age 397 Thursday, August 1, 2019 2:53 PM

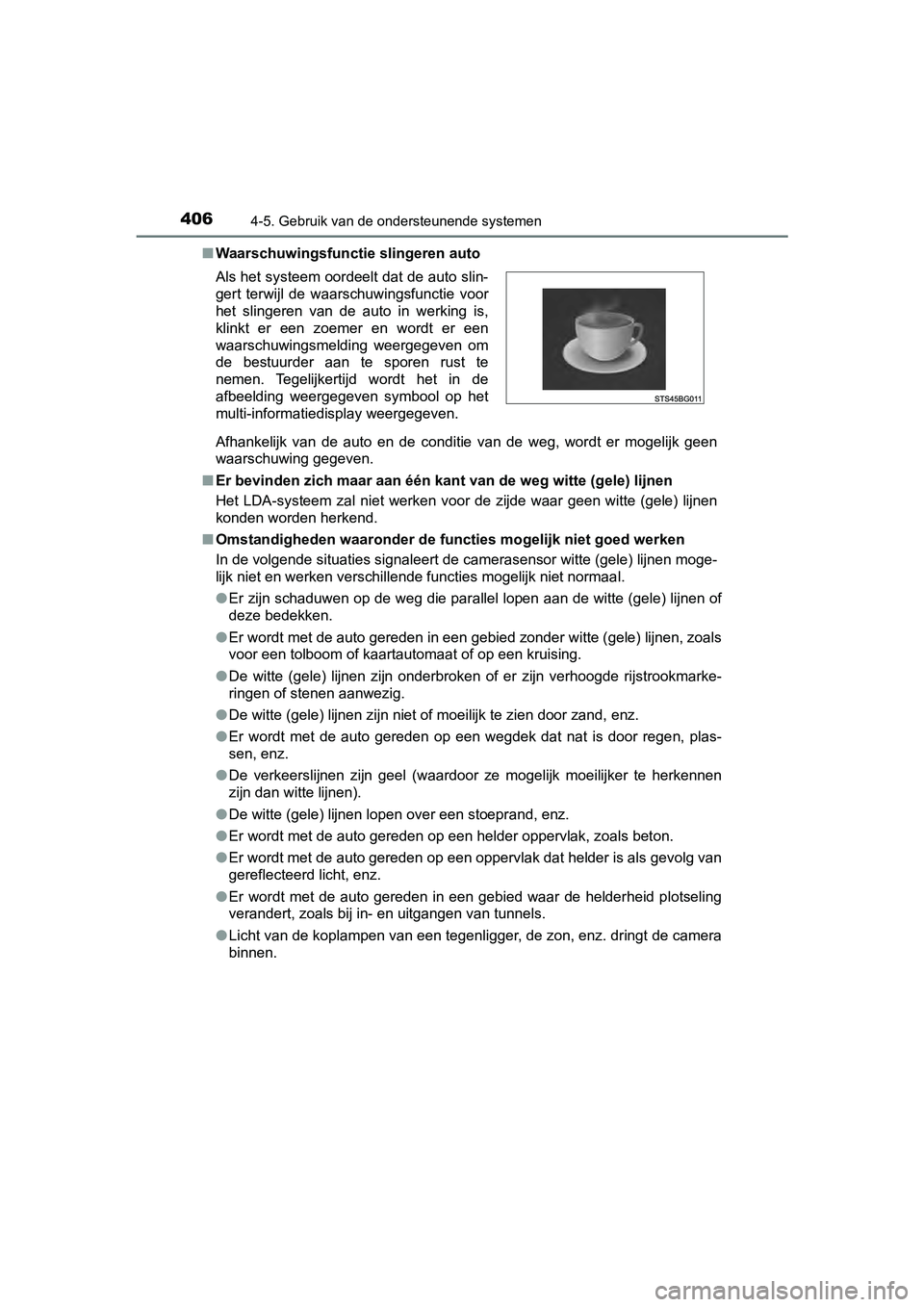

4064-5. Gebruik van de ondersteunende systemen
C-HR_OM_Europe_OM10636E■
Waarschuwingsfunctie slingeren auto
Afhankelijk van de auto en de conditie van de weg, wordt er mog elijk geen
waarschuwing gegeven.
■ Er bevinden zich maar aan één kant van de weg witte (gele) lijnen
Het LDA-systeem zal niet werken voor de zijde waar geen witte (gele) lijnen
konden worden herkend.
■ Omstandigheden waaronder de functies mogelijk niet goed werken
In de volgende situaties signaleert de camerasensor witte (gele ) lijnen moge-
lijk niet en werken verschillende functies mogelijk niet normaa l.
● Er zijn schaduwen op de weg die parallel lopen aan de witte (gele) lijnen of
deze bedekken.
● Er wordt met de auto gereden in een gebied zonder witte (gele) lijnen, zoals
voor een tolboom of kaartautomaat of op een kruising.
● De witte (gele) lijnen zijn onderbroken of er zijn verhoogde ri jstrookmarke-
ringen of stenen aanwezig.
● De witte (gele) lijnen zijn niet of moeilijk te zien door zand, enz.
● Er wordt met de auto gereden op een wegdek dat nat is door rege n, plas-
sen, enz.
● De verkeerslijnen zijn geel (waardoor ze mogelijk moeilijker te herkennen
zijn dan witte lijnen).
● De witte (gele) lijnen lopen over een stoeprand, enz.
● Er wordt met de auto gereden op een helder oppervlak, zoals bet on.
● Er wordt met de auto gereden op een oppervlak dat helder is als gevolg van
gereflecteerd licht, enz.
● Er wordt met de auto gereden in een gebied waar de helderheid p lotseling
verandert, zoals bij in- en uitgangen van tunnels.
● Licht van de koplampen van een tegenligger, de zon, enz. dringt de camera
binnen.
Als het systeem oordeelt dat de auto slin-
gert terwijl de waarschuwingsfunctie voor
het slingeren van de auto in werking is,
klinkt er een zoemer en wordt er een
waarschuwingsmelding weergegeven om
de bestuurder aan te sporen rust te
nemen. Tegelijkertijd wordt het in de
afbeelding weergegeven symbool op het
multi-informatiedisplay weergegeven.
C-HR_OM_Europe_OM10636E.book P
age 406 Thursday, August 1, 2019 2:53 PM

4074-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_OM_Europe_OM10636E●

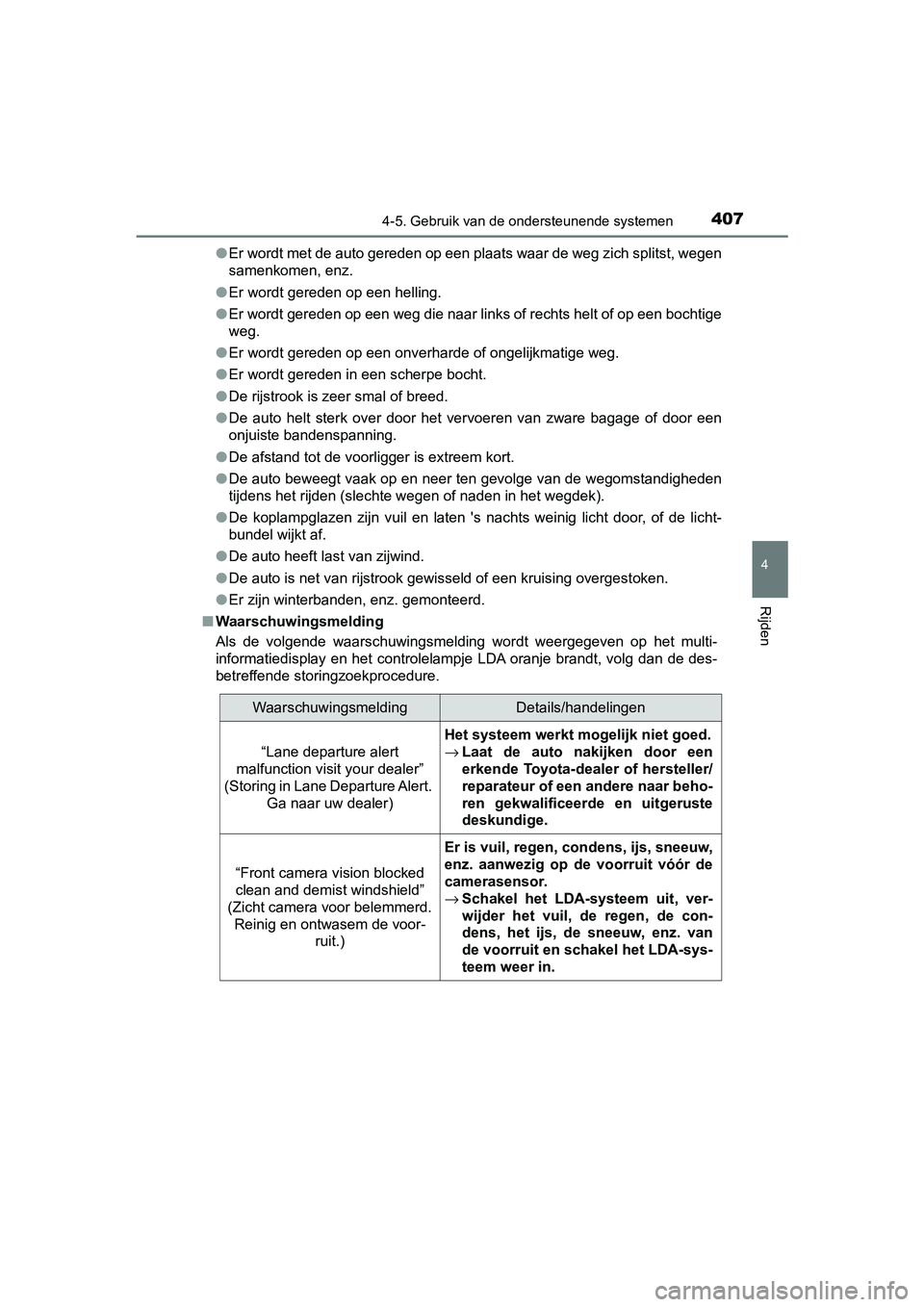

Er wordt met de auto gereden op een plaats waar de weg zich spl itst, wegen
samenkomen, enz.
● Er wordt gereden op een helling.
● Er wordt gereden op een weg die naar links of rechts helt of op een bochtige
weg.
● Er wordt gereden op een onverharde of ongelijkmatige weg.
● Er wordt gereden in een scherpe bocht.
● De rijstrook is zeer smal of breed.
● De auto helt sterk over door het vervoeren van zware bagage of door een
onjuiste bandenspanning.
● De afstand tot de voorligger is extreem kort.
● De auto beweegt vaak op en neer ten gevolge van de wegomstandig heden
tijdens het rijden (slechte wegen of naden in het wegdek).
● De koplampglazen zijn vuil en laten 's nachts weinig licht door , of de licht-
bundel wijkt af.
● De auto heeft last van zijwind.
● De auto is net van rijstrook gewisseld of een kruising overgest oken.
● Er zijn winterbanden, enz. gemonteerd.
■ Waarschuwingsmelding
Als de volgende waarschuwingsmelding wordt weergegeven op het m ulti-
informatiedisplay en het controlelampje LDA oranje brandt, volg dan de des-
betreffende storingzoekprocedure.
WaarschuwingsmeldingDetails/handelingen
“Lane departure alert
malfunction visit your dealer”
(Storing in Lane Departure Alert.
Ga naar uw dealer)
Het systeem werkt mogelijk niet goed.
→Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
“Front camera vision blocked
clean and demist windshield”
(Zicht camera voor belemmerd.
Reinig en ontwasem de voor- ruit.)
Er is vuil, regen, condens, ijs, sneeuw,
enz. aanwezig op de voorruit vóór de
camerasensor.
→Schakel het LDA-systeem uit, ver-
wijder het vuil, de regen, de con-
dens, het ijs, de sneeuw, enz. van
de voorruit en schakel het LDA-sys-
teem weer in.
C-HR_OM_Europe_OM10636E.book P age 407 Thursday, August 1, 2019 2:53 PM

4084-5. Gebruik van de ondersteunende systemen

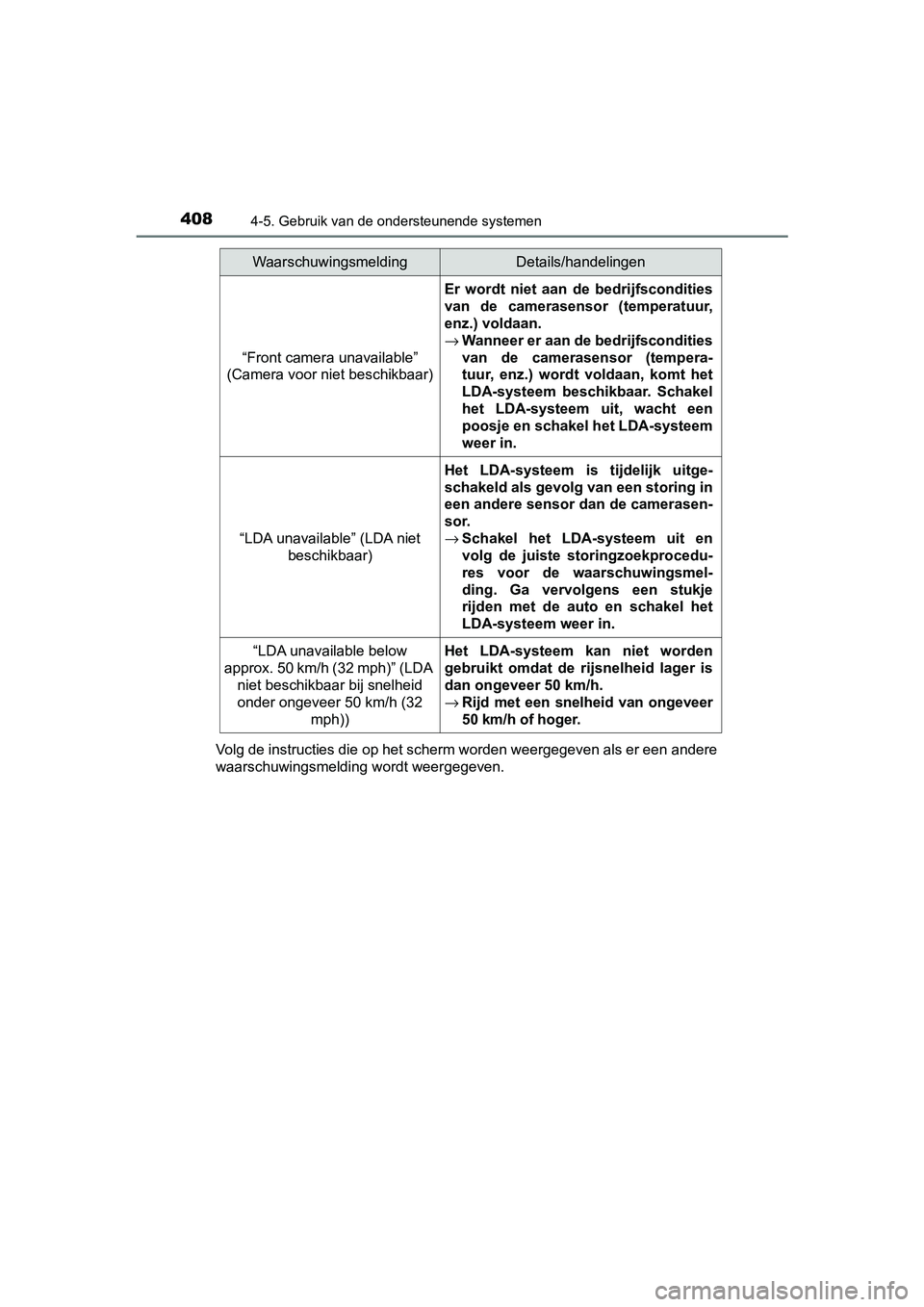

C-HR_OM_Europe_OM10636EVolg de instructies die op het scherm worden weergegeven als er een andere
waarschuwingsmelding wordt weergegeven.
“Front camera unavailable”
(Camera voor niet beschikbaar)
Er wordt niet aan de bedrijfscondities
van de camerasensor (temperatuur,
enz.) voldaan.
→ Wanneer er aan de bedrijfscondities
van de camerasensor (tempera-
tuur, enz.) wordt voldaan, komt het
LDA-systeem beschikbaar. Schakel
het LDA-systeem uit, wacht een
poosje en schakel het LDA-systeem
weer in.
“LDA unavailable” (LDA niet
beschikbaar)
Het LDA-systeem is tijdelijk uitge-
schakeld als gevolg van een storing in
een andere sensor dan de camerasen-
sor.
→Schakel het LDA-systeem uit en
volg de juiste storingzoekprocedu-
res voor de waarschuwingsmel-
ding. Ga vervolgens een stukje
rijden met de auto en schakel het
LDA-systeem weer in.
“LDA unavailable below
approx. 50 km/h (32 mph)” (LDA niet beschikbaar bij snelheid
onder ongeveer 50 km/h (32
mph))Het LDA-systeem kan niet worden
gebruikt omdat de rijsnelheid lager is
dan ongeveer 50 km/h.
→Rijd met een snelheid van ongeveer
50 km/h of hoger.
WaarschuwingsmeldingDetails/handelingen
C-HR_OM_Europe_OM10636E.book P age 408 Thursday, August 1, 2019 2:53 PM
