Page 691 of 822

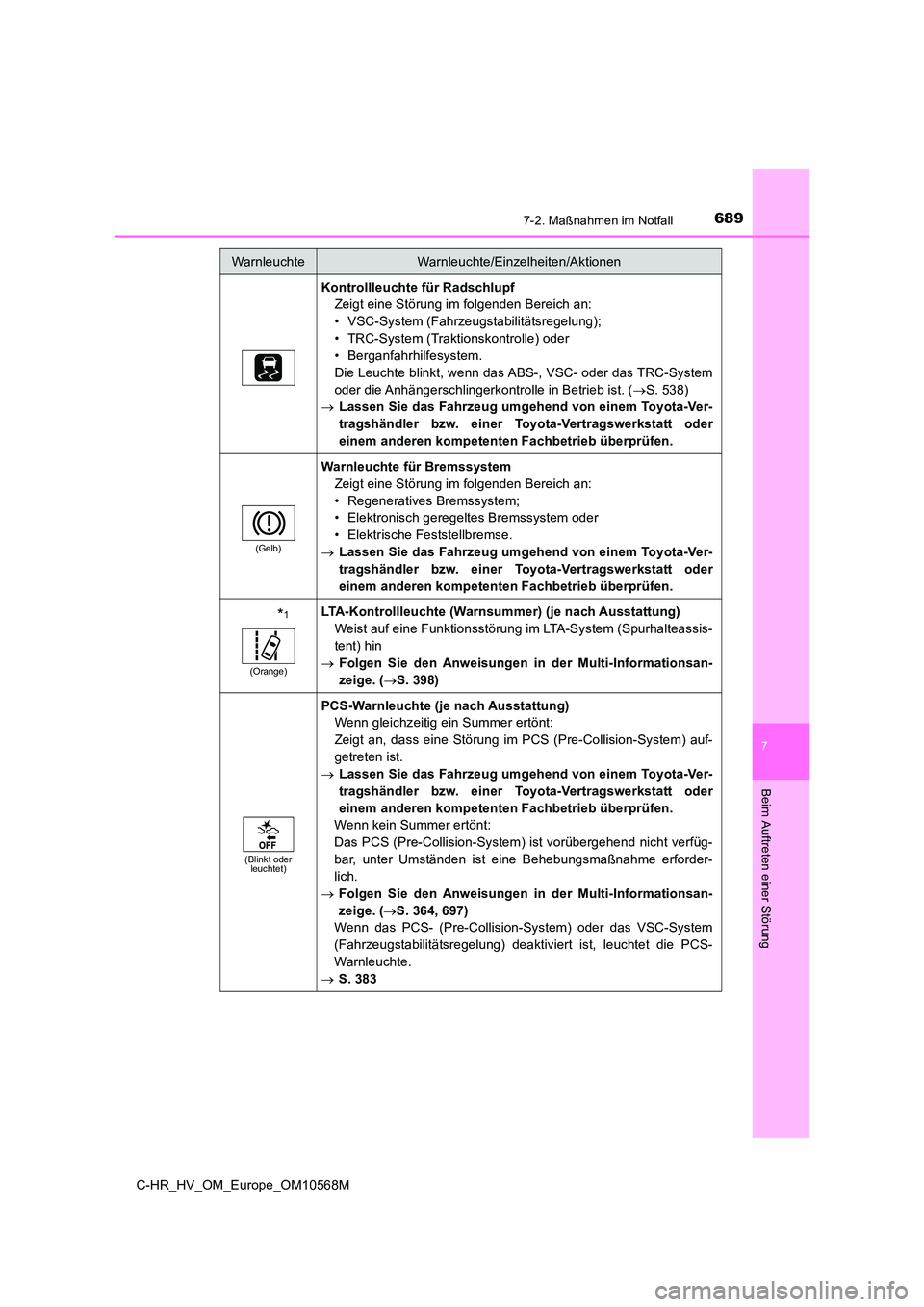

6897-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung
Kontrollleuchte für Radschlupf
Zeigt eine Störung im folgenden Bereich an:
• VSC-System (Fahrzeugstabilitätsregelung);
• TRC-System (Traktionskontrolle) oder
• Berganfahrhilfesystem.
Die Leuchte blinkt, wenn das ABS-, VSC- oder das TRC-System
oder die Anhängerschlingerkontrolle in Betrieb ist. ( S. 538)
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
(Gelb)
Warnleuchte für Bremssystem
Zeigt eine Störung im folgenden Bereich an:
• Regeneratives Bremssystem;
• Elektronisch geregeltes Bremssystem oder
• Elektrische Feststellbremse.
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
*1
(Orange)
LTA-Kontrollleuchte (Warnsummer) (je nach Ausstattung)
Weist auf eine Funktionsstörung im LTA-System (Spurhalteassis-
tent) hin
Folgen Sie den Anweisungen in der Multi-Informationsan-
zeige. ( S. 398)
(Blinkt oder leuchtet)
PCS-Warnleuchte (je nach Ausstattung)
Wenn gleichzeitig ein Summer ertönt:
Zeigt an, dass eine Störung im PCS (Pre-Collision-System) auf-
getreten ist.
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
Wenn kein Summer ertönt:
Das PCS (Pre-Collision-System) ist vorübergehend nicht verfüg-
bar, unter Umständen ist eine Behebungsmaßnahme erforder-
lich.
Folgen Sie den Anweisungen in der Multi-Informationsan-
zeige. ( S. 364, 697)
Wenn das PCS- (Pre-Collision-System) oder das VSC-System
(Fahrzeugstabilitätsregelung) deaktiviert ist, leuchtet die PCS-
Warnleuchte.
S. 383
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

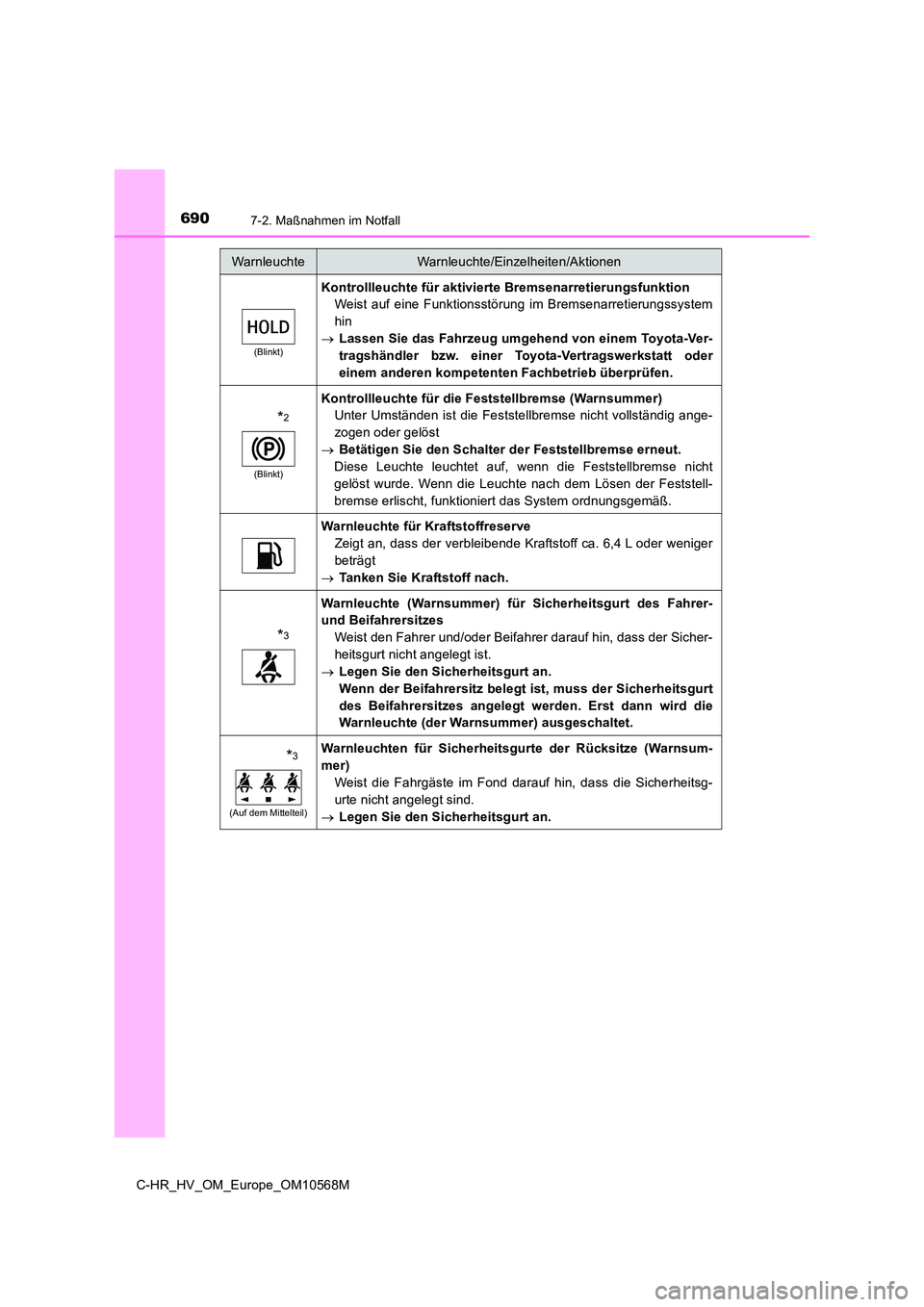

Page 692 of 822
6907-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
(Blinkt)
Kontrollleuchte für aktivierte Bremsenarretierungsfunktion
Weist auf eine Funktionsstörung im Bremsenarretierungssystem
hin
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
*2
(Blinkt)
Kontrollleuchte für die Feststellbremse (Warnsummer)
Unter Umständen ist die Feststellbremse nicht vollständig ange-
zogen oder gelöst
Betätigen Sie den Schalter der Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht
gelöst wurde. Wenn die Leuchte nach dem Lösen der Feststell-
bremse erlischt, funktioniert das System ordnungsgemäß.
Warnleuchte für Kraftstoffreserve
Zeigt an, dass der verbleibende Kraftstoff ca. 6,4 L oder weniger
beträgt
Tanken Sie Kraftstoff nach.
*3
Warnleuchte (Warnsummer) für Sicherheitsgurt des Fahrer-
und Beifahrersitzes
Weist den Fahrer und/oder Beifahrer darauf hin, dass der Sicher-
heitsgurt nicht angelegt ist.
Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz belegt ist, muss der Sicherheitsgurt
des Beifahrersitzes angelegt werden. Erst dann wird die
Warnleuchte (der Warnsummer) ausgeschaltet.
*3
(Auf dem Mittelteil)
Warnleuchten für Sicherheitsgurte der Rücksitze (Warnsum-
mer)
Weist die Fahrgäste im Fond darauf hin, dass die Sicherheitsg-
urte nicht angelegt sind.
Legen Sie den Sicherheitsgurt an.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

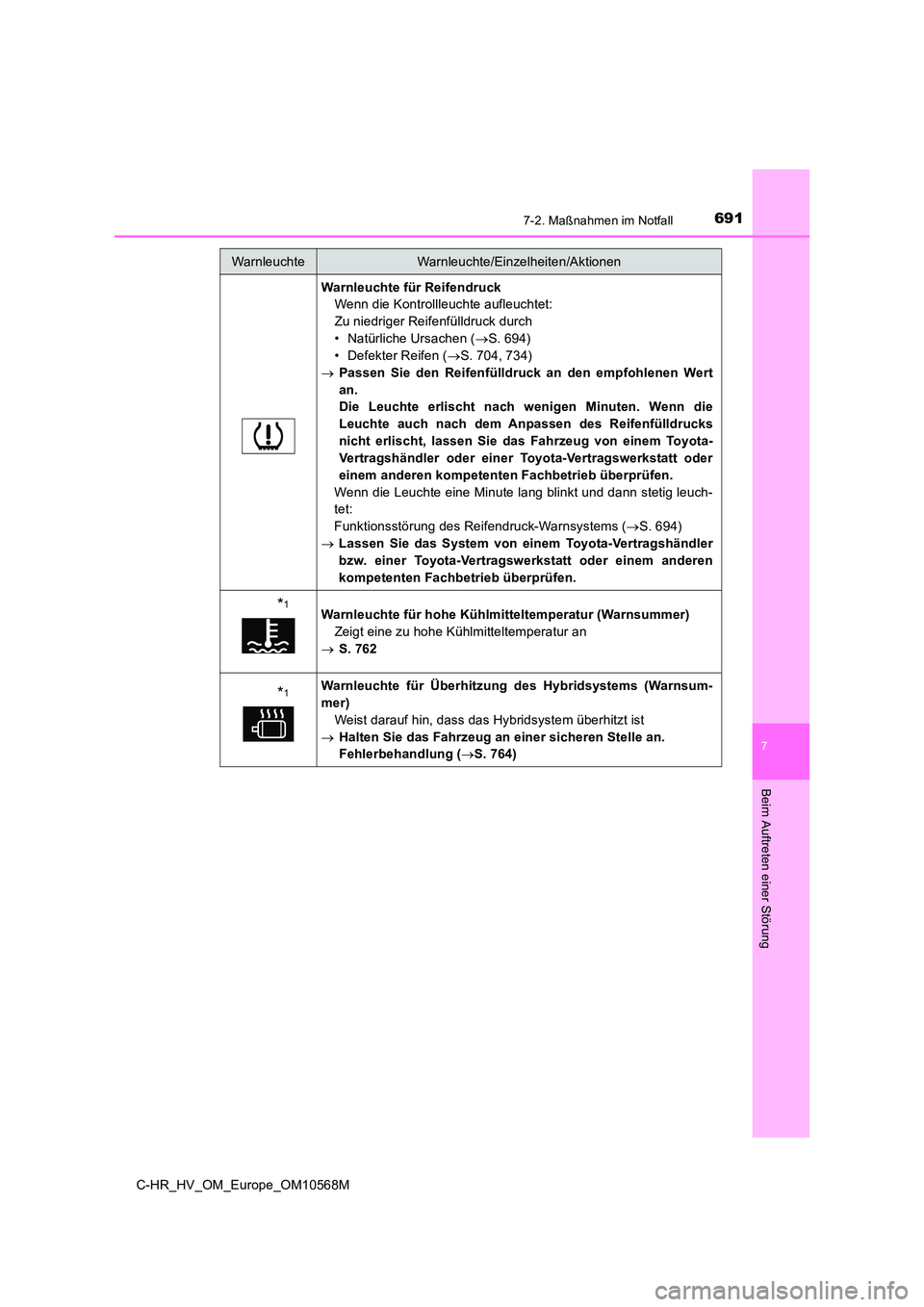

Page 693 of 822
6917-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung
Warnleuchte für Reifendruck
Wenn die Kontrollleuchte aufleuchtet:
Zu niedriger Reifenfülldruck durch
• Natürliche Ursachen ( S. 694)
• Defekter Reifen ( S. 704, 734)
Passen Sie den Reifenfülldruck an den empfohlenen Wert
an.
Die Leuchte erlischt nach wenigen Minuten. Wenn die
Leuchte auch nach dem Anpassen des Reifenfülldrucks
nicht erlischt, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler oder einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
Wenn die Leuchte eine Minute lang blinkt und dann stetig leuch-
tet:
Funktionsstörung des Reifendruck-Warnsystems ( S. 694)
Lassen Sie das System von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
*1Warnleuchte für hohe Kühlmitteltemperatur (Warnsummer)
Zeigt eine zu hohe Kühlmitteltemperatur an
S. 762
*1Warnleuchte für Überhitzung des Hybridsystems (Warnsum-
mer)
Weist darauf hin, dass das Hybridsystem überhitzt ist
Halten Sie das Fahrzeug an einer sicheren Stelle an.
Fehlerbehandlung ( S. 764)
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

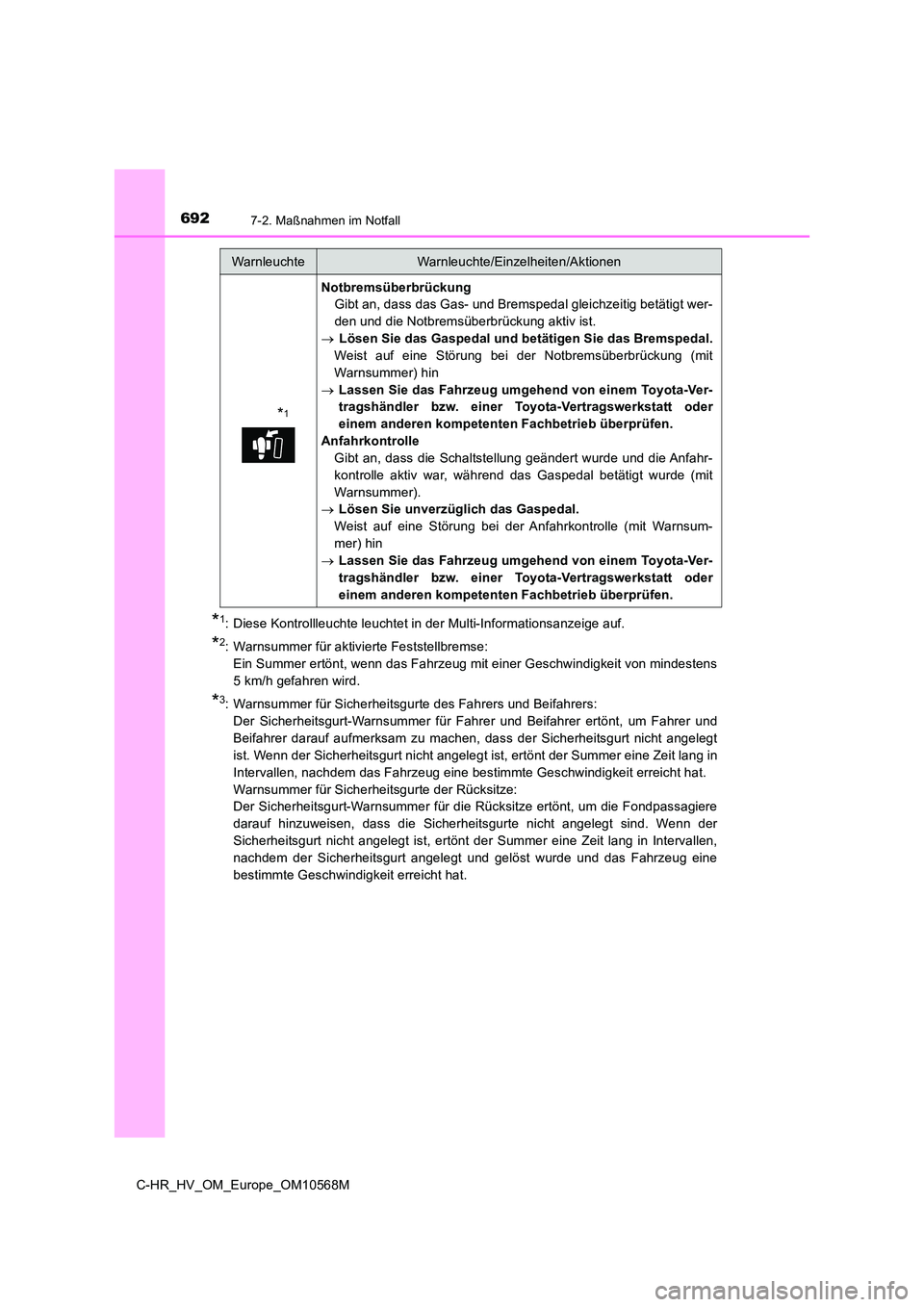

Page 694 of 822
6927-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
*1: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
*2: Warnsummer für aktivierte Feststellbremse:
Ein Summer ertönt, wenn das Fahrzeug mit einer Geschwindigkeit von mindestens
5 km/h gefahren wird.
*3: Warnsummer für Sicherheitsgurte des Fahrers und Beifahrers:
Der Sicherheitsgurt-Warnsummer für Fahrer und Beifahrer ertönt, um Fahrer und
Beifahrer darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht angelegt
ist. Wenn der Sicherheitsgurt nicht angelegt ist, ertönt der Summer eine Zeit lang in
Intervallen, nachdem das Fahrzeug eine bestimmte Geschwindigkeit erreicht hat.
Warnsummer für Sicherheitsgurte der Rücksitze:
Der Sicherheitsgurt-Warnsummer für die Rücksitze ertönt, um die Fondpassagiere
darauf hinzuweisen, dass die Sicherheitsgurte nicht angelegt sind. Wenn der
Sicherheitsgurt nicht angelegt ist, ertönt der Summer eine Zeit lang in Intervallen,
nachdem der Sicherheitsgurt angelegt und gelöst wurde und das Fahrzeug eine
bestimmte Geschwindigkeit erreicht hat.
*1
Notbremsüberbrückung
Gibt an, dass das Gas- und Bremspedal gleichzeitig betätigt wer-
den und die Notbremsüberbrückung aktiv ist.
Lösen Sie das Gaspedal und betätigen Sie das Bremspedal.
Weist auf eine Störung bei der Notbremsüberbrückung (mit
Warnsummer) hin
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
Anfahrkontrolle
Gibt an, dass die Schaltstellung geändert wurde und die Anfahr-
kontrolle aktiv war, während das Gaspedal betätigt wurde (mit
Warnsummer).
Lösen Sie unverzüglich das Gaspedal.
Weist auf eine Störung bei der Anfahrkontrolle (mit Warnsum-
mer) hin
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

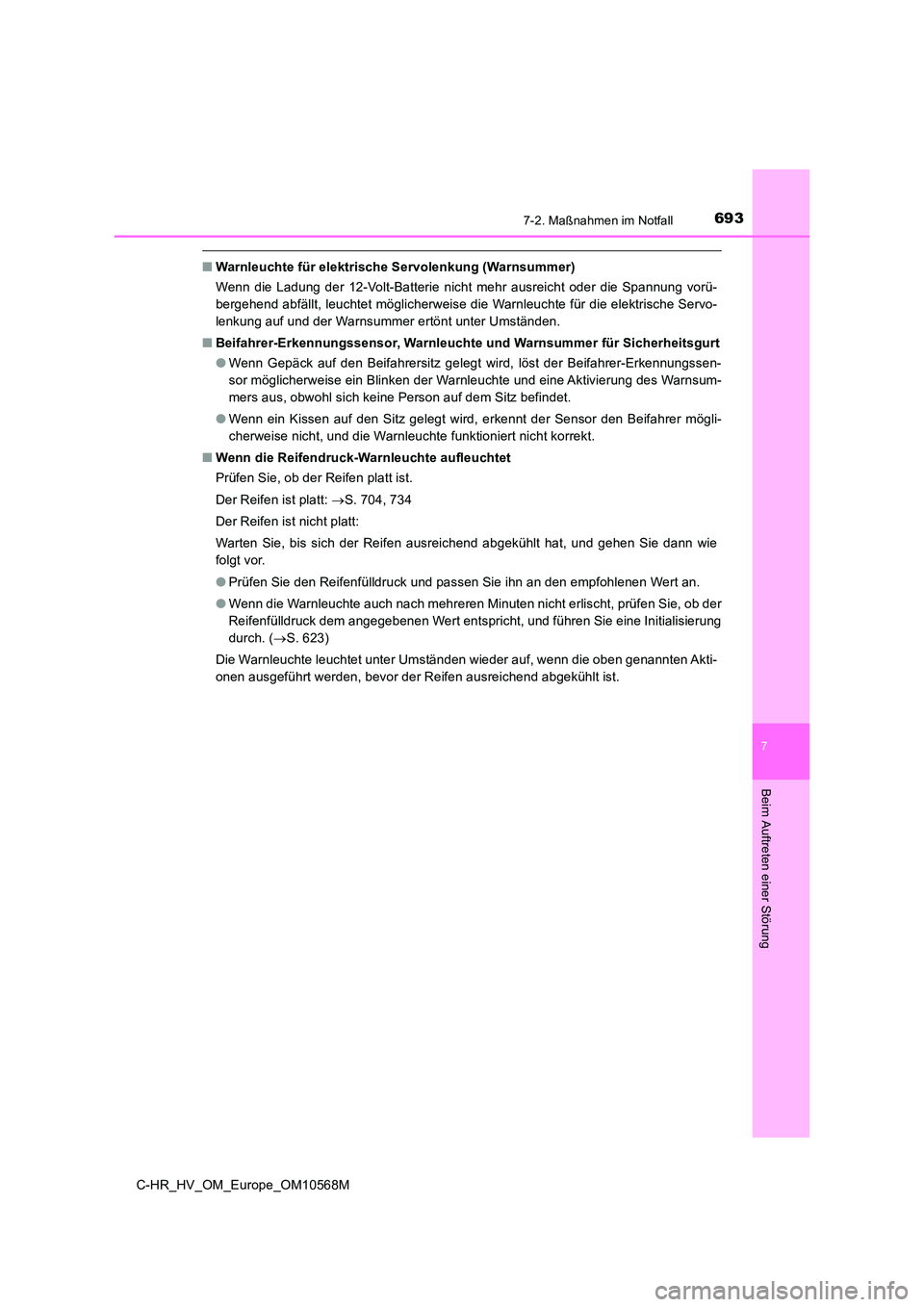

Page 695 of 822
6937-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung
■Warnleuchte für elektrische Servolenkung (Warnsummer)
Wenn die Ladung der 12-Volt-Batterie nicht mehr ausreicht oder die Spannung vorü-
bergehend abfällt, leuchtet möglicherweise die Warnleuchte für die elektrische Servo-
lenkung auf und der Warnsummer ertönt unter Umständen.
■ Beifahrer-Erkennungssensor, Warnleuchte und Warnsummer für Sicherheitsgurt
● Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erkennungssen-
sor möglicherweise ein Blinken der Warnleuchte und eine Aktivierung des Warnsum-
mers aus, obwohl sich keine Person auf dem Sitz befindet.
● Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht, und die Warnleuchte funktioniert nicht korrekt.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet
Prüfen Sie, ob der Reifen platt ist.
Der Reifen ist platt: S. 704, 734
Der Reifen ist nicht platt:
Warten Sie, bis sich der Reifen ausreichend abgekühlt hat, und gehen Sie dann wie
folgt vor.
● Prüfen Sie den Reifenfülldruck und passen Sie ihn an den empfohlenen Wert an.
● Wenn die Warnleuchte auch nach mehreren Minuten nicht erlischt, prüfen Sie, ob der
Reifenfülldruck dem angegebenen Wert entspricht, und führen Sie eine Initialisierung
durch. ( S. 623)
Die Warnleuchte leuchtet unter Umständen wieder auf, wenn die oben genannten Akti-
onen ausgeführt werden, bevor der Reifen ausreichend abgekühlt ist.

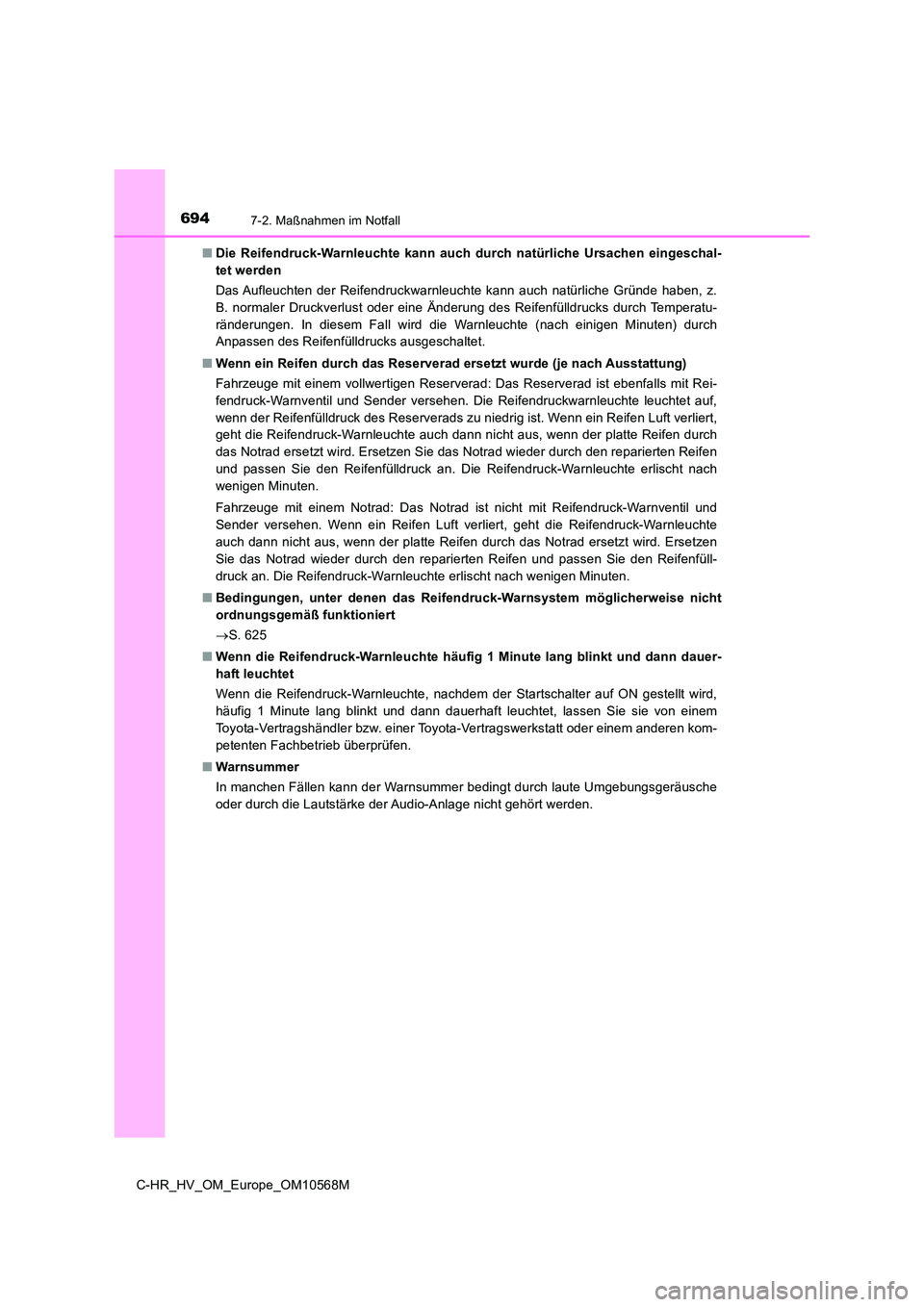

Page 696 of 822
6947-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
■ Die Reifendruck-Warnleuchte kann auch durch natürliche Ursachen eingeschal-
tet werden
Das Aufleuchten der Reifendruckwarnleuchte kann auch natürliche Gründe haben, z.
B. normaler Druckverlust oder eine Änderung des Reifenfülldrucks durch Temperatu-
ränderungen. In diesem Fall wird die Warnleuchte (nach einigen Minuten) durch
Anpassen des Reifenfülldrucks ausgeschaltet.
■ Wenn ein Reifen durch das Reserverad ersetzt wurde (je nach Ausstattung)
Fahrzeuge mit einem vollwertigen Reserverad: Das Reserverad ist ebenfalls mit Rei-
fendruck-Warnventil und Sender versehen. Die Reifendruckwarnleuchte leuchtet auf,
wenn der Reifenfülldruck des Reserverads zu niedrig ist. Wenn ein Reifen Luft verliert,
geht die Reifendruck-Warnleuchte auch dann nicht aus, wenn der platte Reifen durch
das Notrad ersetzt wird. Ersetzen Sie das Notrad wieder durch den reparierten Reifen
und passen Sie den Reifenfülldruck an. Die Reifendruck-Warnleuchte erlischt nach
wenigen Minuten.
Fahrzeuge mit einem Notrad: Das Notrad ist nicht mit Reifendruck-Warnventil und
Sender versehen. Wenn ein Reifen Luft verliert, geht die Reifendruck-Warnleuchte
auch dann nicht aus, wenn der platte Reifen durch das Notrad ersetzt wird. Ersetzen
Sie das Notrad wieder durch den reparierten Reifen und passen Sie den Reifenfüll-
druck an. Die Reifendruck-Warnleuchte erlischt nach wenigen Minuten.
■ Bedingungen, unter denen das Reifendruck-Warnsystem möglicherweise nicht
ordnungsgemäß funktioniert
S. 625
■ Wenn die Reifendruck-Warnleuchte häufig 1 Minute lang blinkt und dann dauer-
haft leuchtet
Wenn die Reifendruck-Warnleuchte, nachdem der Startschalter auf ON gestellt wird,
häufig 1 Minute lang blinkt und dann dauerhaft leuchtet, lassen Sie sie von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kom-
petenten Fachbetrieb überprüfen.
■ Warnsummer
In manchen Fällen kann der Warnsummer bedingt durch laute Umgebungsgeräusche
oder durch die Lautstärke der Audio-Anlage nicht gehört werden.

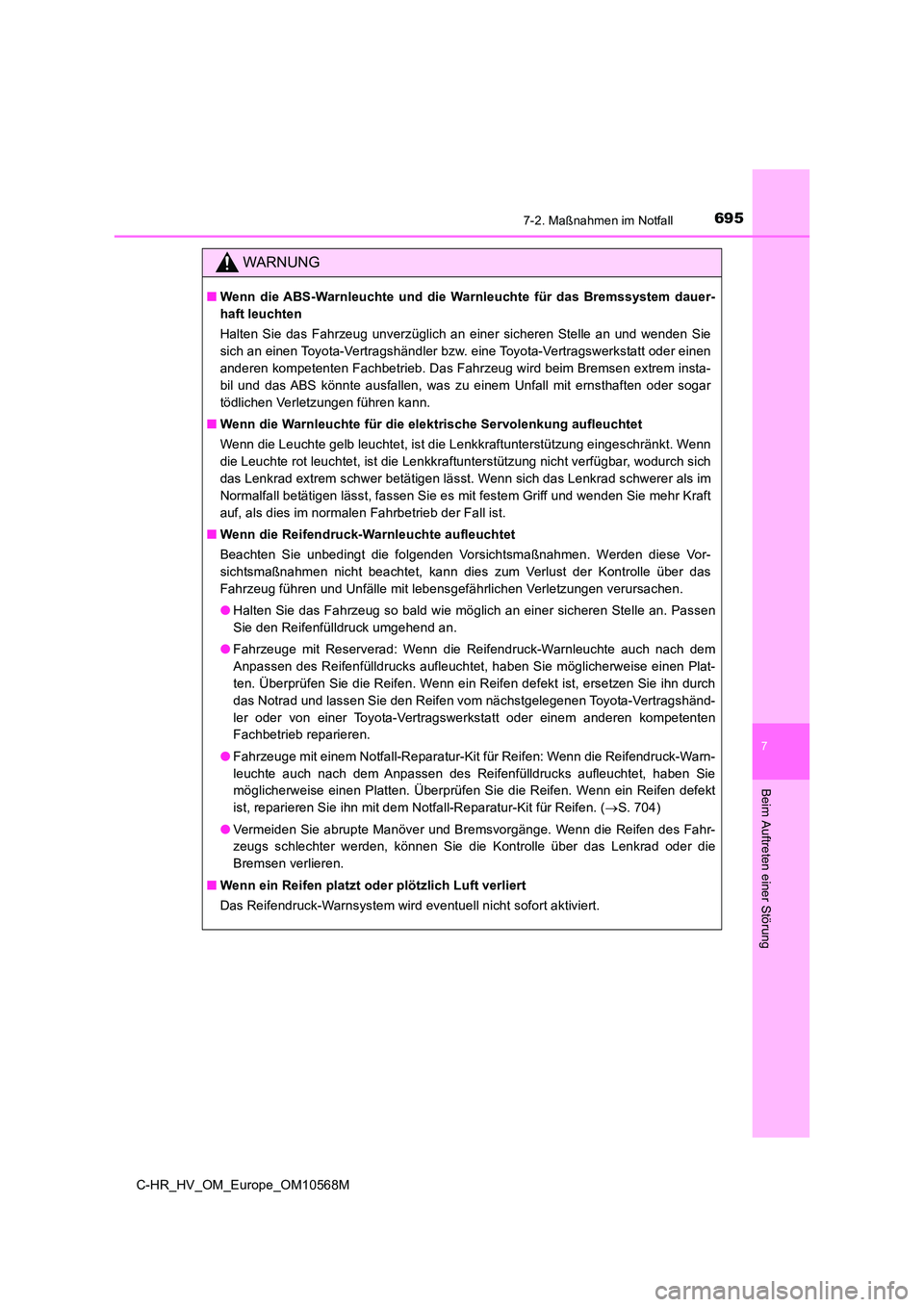

Page 697 of 822
6957-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung
WARNUNG
■Wenn die ABS-Warnleuchte und die Warnleuchte für das Bremssystem dauer-
haft leuchten
Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an und wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb. Das Fahrzeug wird beim Bremsen extrem insta-
bil und das ABS könnte ausfallen, was zu einem Unfall mit ernsthaften oder sogar
tödlichen Verletzungen führen kann.
■ Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Wenn die Leuchte gelb leuchtet, ist die Lenkkraftunterstützung eingeschränkt. Wenn
die Leuchte rot leuchtet, ist die Lenkkraftunterstützung nicht verfügbar, wodurch sich
das Lenkrad extrem schwer betätigen lässt. Wenn sich das Lenkrad schwerer als im
Normalfall betätigen lässt, fassen Sie es mit festem Griff und wenden Sie mehr Kraft
auf, als dies im normalen Fahrbetrieb der Fall ist.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet
Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen. Werden diese Vor-
sichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kontrolle über das
Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzungen verursachen.
● Halten Sie das Fahrzeug so bald wie möglich an einer sicheren Stelle an. Passen
Sie den Reifenfülldruck umgehend an.
● Fahrzeuge mit Reserverad: Wenn die Reifendruck-Warnleuchte auch nach dem
Anpassen des Reifenfülldrucks aufleuchtet, haben Sie möglicherweise einen Plat-
ten. Überprüfen Sie die Reifen. Wenn ein Reifen defekt ist, ersetzen Sie ihn durch
das Notrad und lassen Sie den Reifen vom nächstgelegenen Toyota-Vertragshänd-
ler oder von einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb reparieren.
● Fahrzeuge mit einem Notfall-Reparatur-Kit für Reifen: Wenn die Reifendruck-Warn-
leuchte auch nach dem Anpassen des Reifenfülldrucks aufleuchtet, haben Sie
möglicherweise einen Platten. Überprüfen Sie die Reifen. Wenn ein Reifen defekt
ist, reparieren Sie ihn mit dem Notfall-Reparatur-Kit für Reifen. ( S. 704)
● Vermeiden Sie abrupte Manöver und Bremsvorgänge. Wenn die Reifen des Fahr-
zeugs schlechter werden, können Sie die Kontrolle über das Lenkrad oder die
Bremsen verlieren.
■ Wenn ein Reifen platzt oder plötzlich Luft verliert
Das Reifendruck-Warnsystem wird eventuell nicht sofort aktiviert.
Page 698 of 822
6967-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M

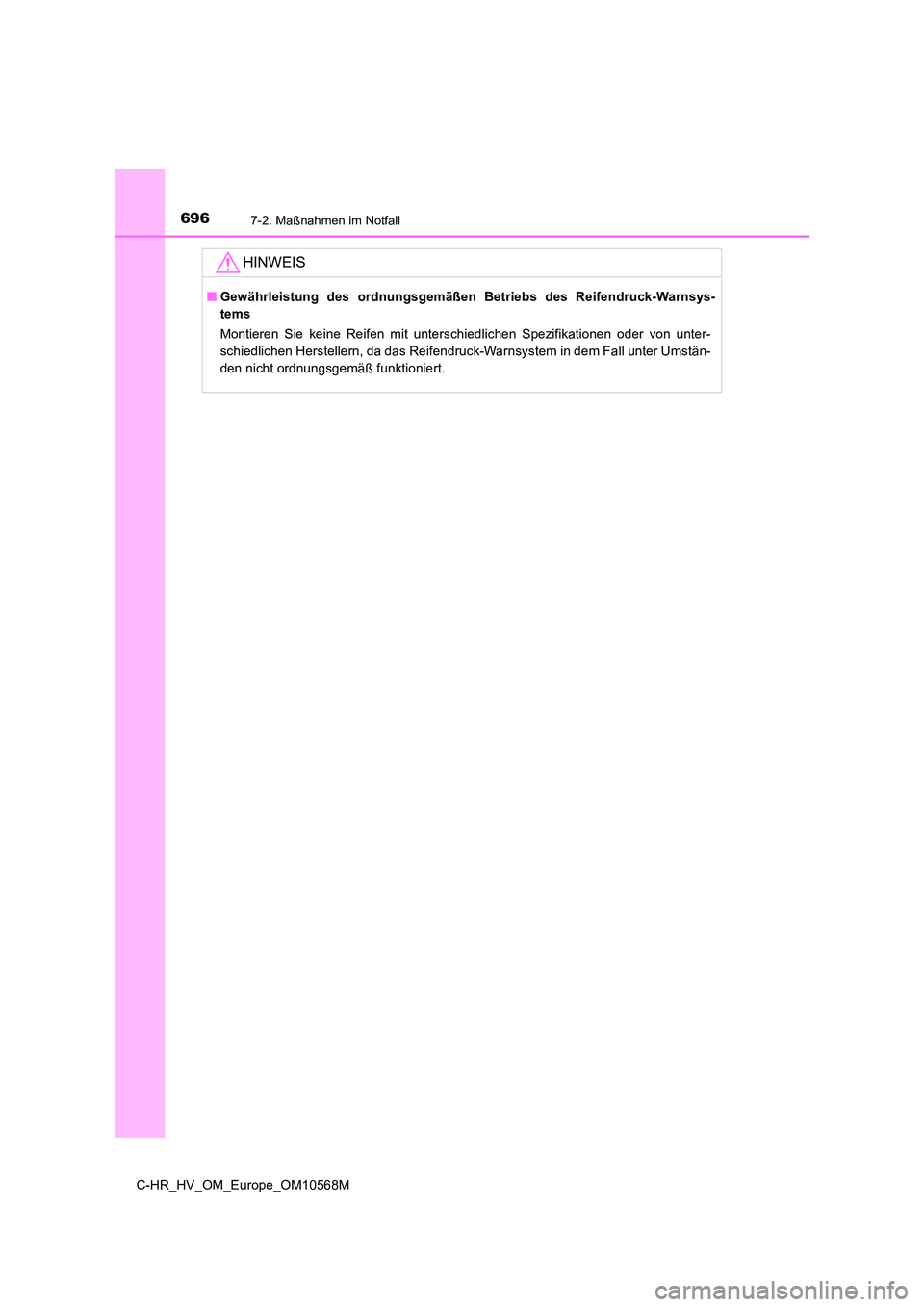

HINWEIS
■Gewährleistung des ordnungsgemäßen Betriebs des Reifendruck-Warnsys-
tems
Montieren Sie keine Reifen mit unterschiedlichen Spezifikationen oder von unter-
schiedlichen Herstellern, da das Reifendruck-Warnsystem in dem Fall unter Umstän-
den nicht ordnungsgemäß funktioniert.
Page 699 of 822
6977-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M
7
Beim Auftreten einer Störung

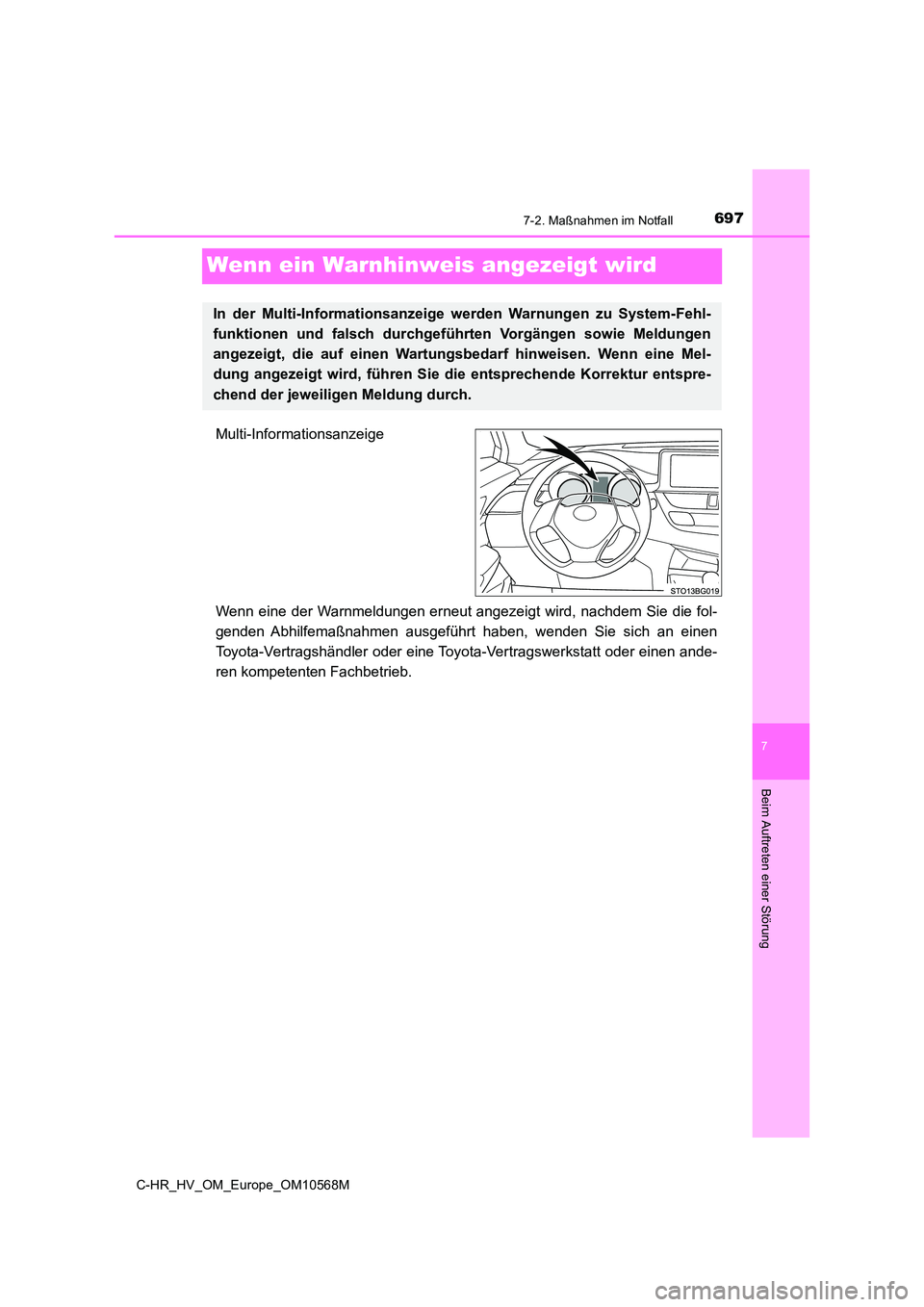

Wenn ein Warnhinweis angezeigt wird
Multi-Informationsanzeige
Wenn eine der Warnmeldungen erneut angezeigt wird, nachdem Sie die fol-
genden Abhilfemaßnahmen ausgeführt haben, wenden Sie sich an einen
Toyota-Vertragshändler oder eine Toyo ta-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
In der Multi-Informati onsanzeige werden Warnungen zu System-Fehl-
funktionen und falsch durchgeführten Vorgängen sowie Meldungen
angezeigt, die auf einen Wartungsbedarf hinweisen. Wenn eine Mel-
dung angezeigt wird, führen Sie die entsprechende Korrektur entspre-
chend der jeweiligen Meldung durch.
Page 700 of 822
6987-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10568M

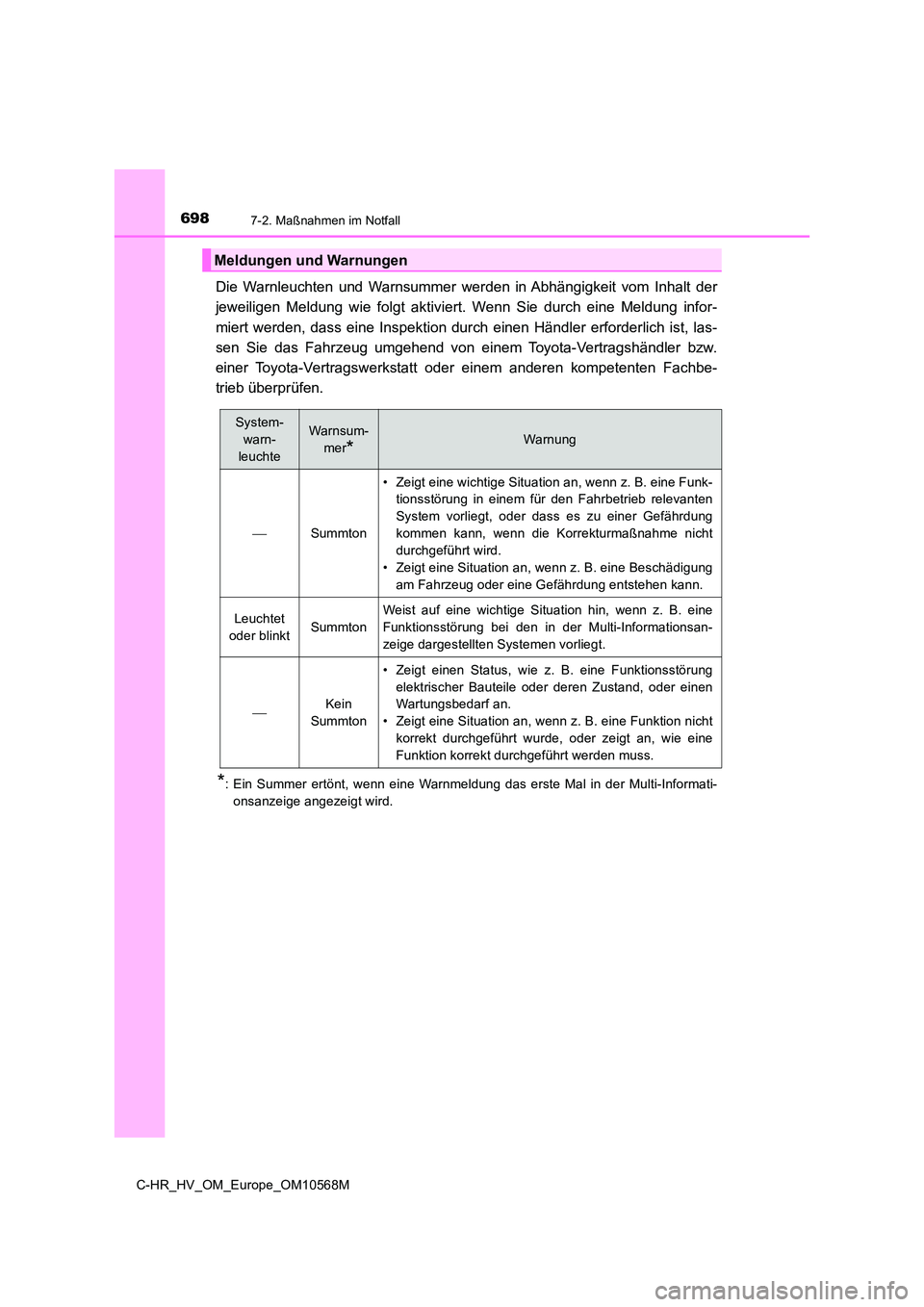

Die Warnleuchten und Warnsummer werden in Abhängigkeit vom Inhalt der
jeweiligen Meldung wie folgt aktiviert. Wenn Sie durch eine Meldung infor-
miert werden, dass eine Inspektion durch einen Händler erforderlich ist, las-
sen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbe-
trieb überprüfen.
*: Ein Summer ertönt, wenn eine Warnmeldung das erste Mal in der Multi-Informati-
onsanzeige angezeigt wird.
Meldungen und Warnungen
System-
warn-
leuchte
Warnsum-
mer*Warnung
Summton
• Zeigt eine wichtige Situation an, wenn z. B. eine Funk-
tionsstörung in einem für den Fahrbetrieb relevanten
System vorliegt, oder dass es zu einer Gefährdung
kommen kann, wenn die Korrekturmaßnahme nicht
durchgeführt wird.
• Zeigt eine Situation an, wenn z. B. eine Beschädigung
am Fahrzeug oder eine Gefährdung entstehen kann.
Leuchtet
oder blinktSummton
Weist auf eine wichtige Situation hin, wenn z. B. eine
Funktionsstörung bei den in der Multi-Informationsan-
zeige dargestellten Systemen vorliegt.
Kein
Summton
• Zeigt einen Status, wie z. B. eine Funktionsstörung
elektrischer Bauteile oder deren Zustand, oder einen
Wartungsbedarf an.
• Zeigt eine Situation an, wenn z. B. eine Funktion nicht
korrekt durchgeführt wurde, oder zeigt an, wie eine
Funktion korrekt durchgeführt werden muss.
