TOYOTA C-HR 2021 Betriebsanleitungen (in German)

6596-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M
6
Wartung und Pflege

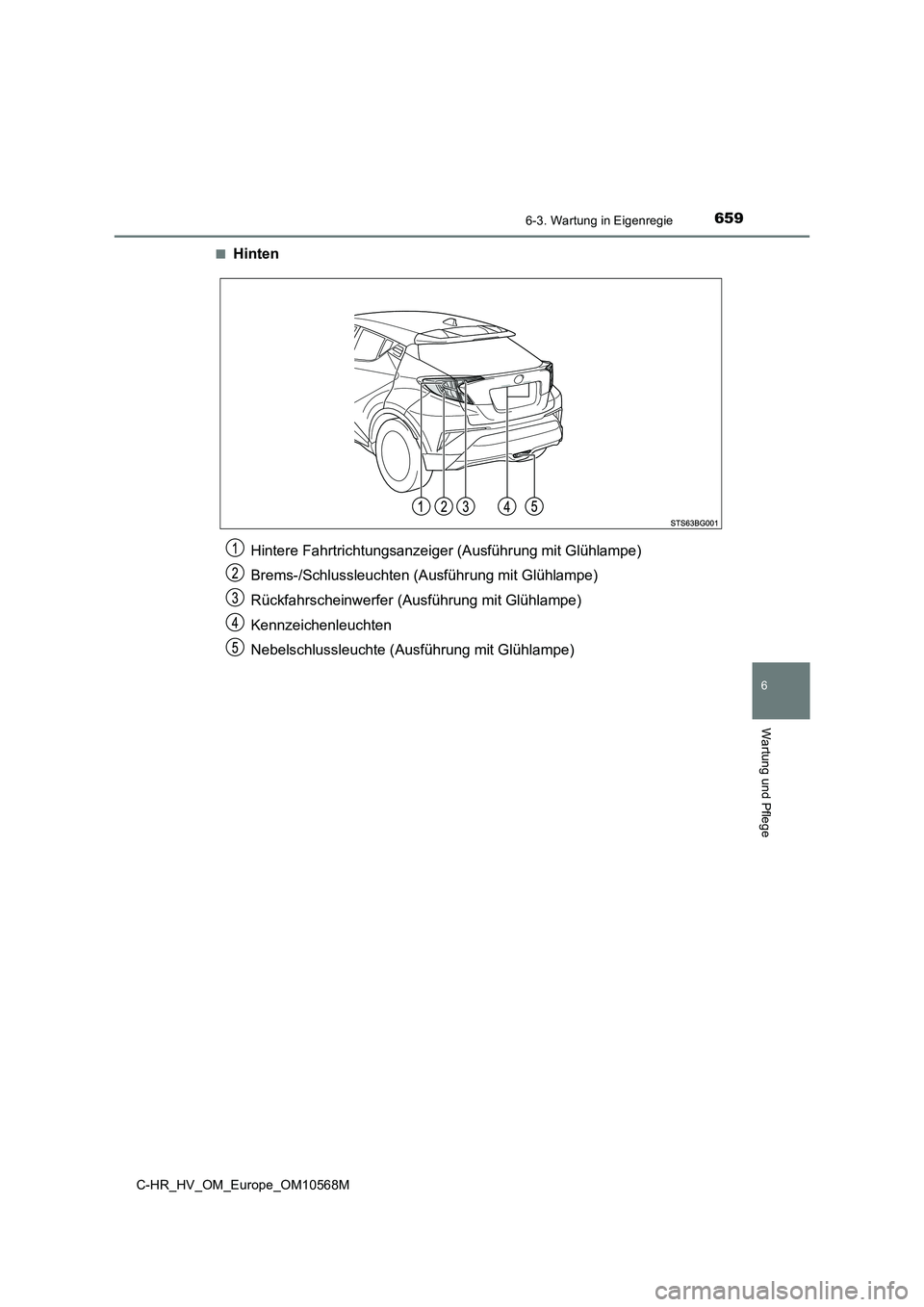

â– Hinten
Hintere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)
Brems-/Schlussleuchten (Ausführung mit Glühlampe)
Rückfahrscheinwerfer (Ausführung mit Glühlampe)
Kennzeichenleuchten
Nebelschlussleuchte (Ausführung mit Glühlampe)

6606-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568Mâ–

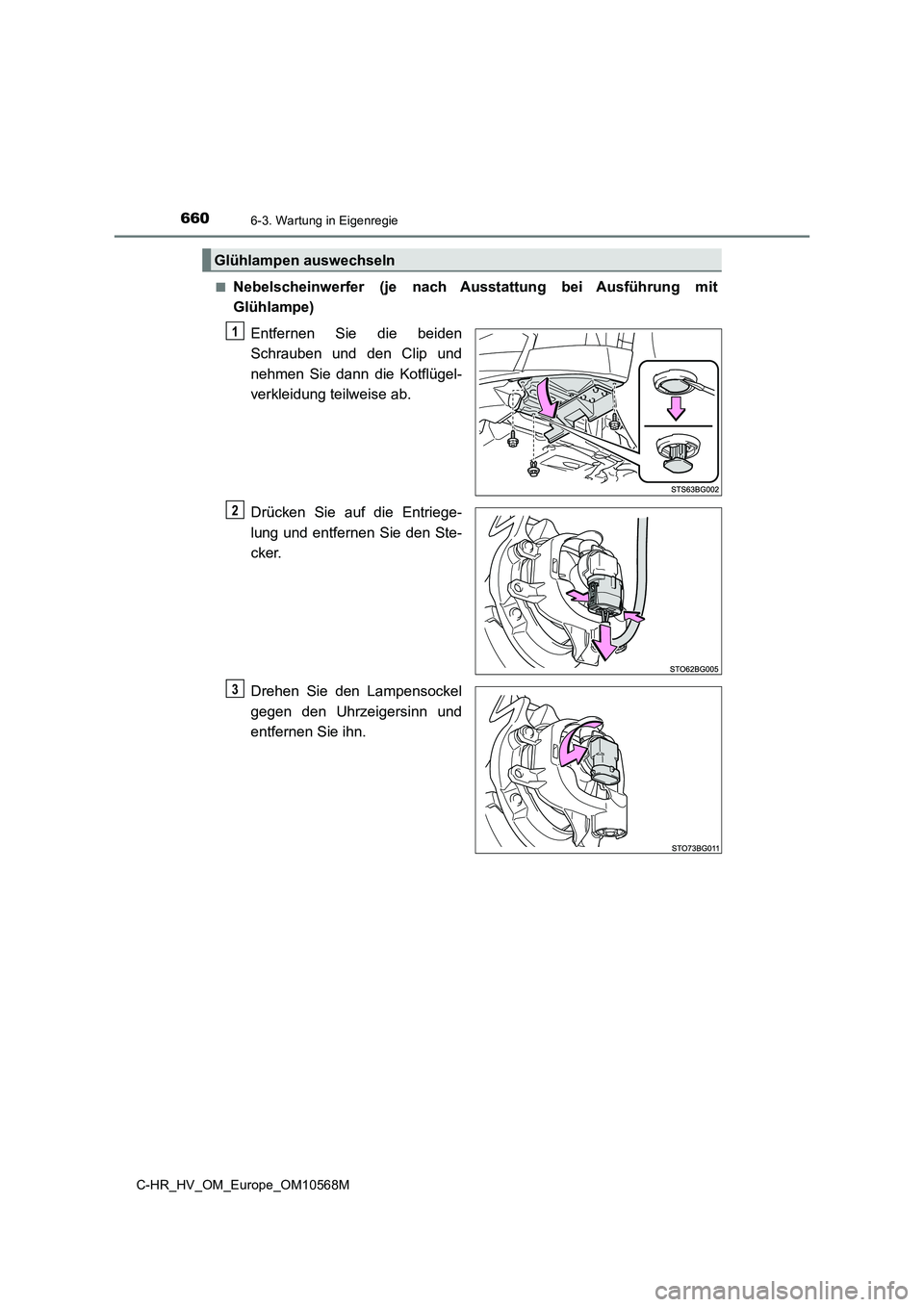

Nebelscheinwerfer (je nach Ausstattung bei Ausführung mit
Glühlampe)
Entfernen Sie die beiden
Schrauben und den Clip und
nehmen Sie dann die Kotflügel-
verkleidung teilweise ab.
Drücken Sie auf die Entriege-
lung und entfernen Sie den Ste-
cker.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
entfernen Sie ihn.
Glühlampen auswechseln
1
2
3

6616-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M
6
Wartung und Pflege

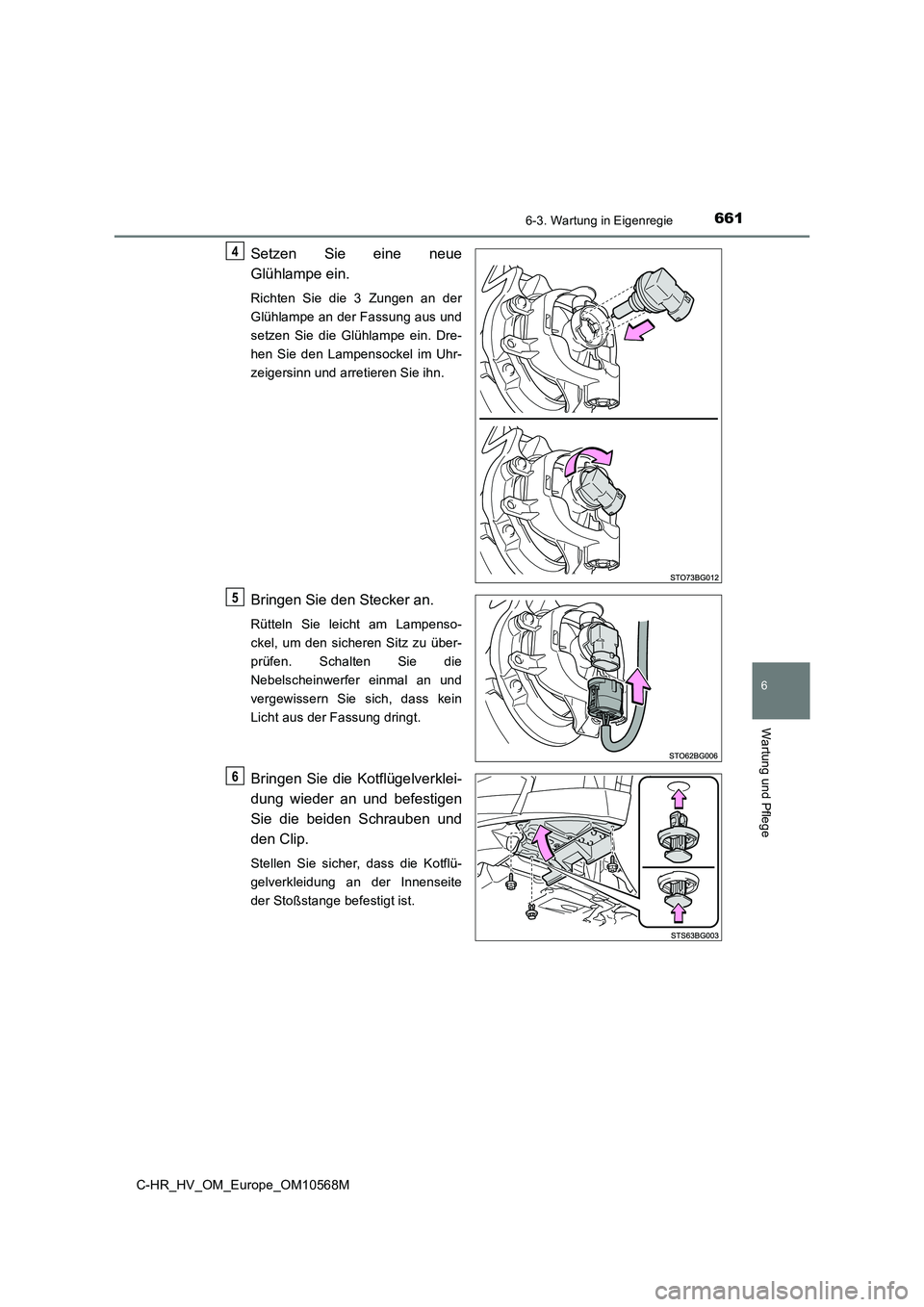

Setzen Sie eine neue
Glühlampe ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein. Dre-
hen Sie den Lampensockel im Uhr-
zeigersinn und arretieren Sie ihn.
Bringen Sie den Stecker an.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Nebelscheinwerfer einmal an und
vergewissern Sie sich, dass kein
Licht aus der Fassung dringt.
Bringen Sie die Kotflügelverklei-
dung wieder an und befestigen
Sie die beiden Schrauben und
den Clip.
Stellen Sie sicher, dass die Kotflü-
gelverkleidung an der Innenseite
der Stoßstange befestigt ist.
4
5
6

6626-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M
■Vordere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3

6636-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M
6
Wartung und Pflege

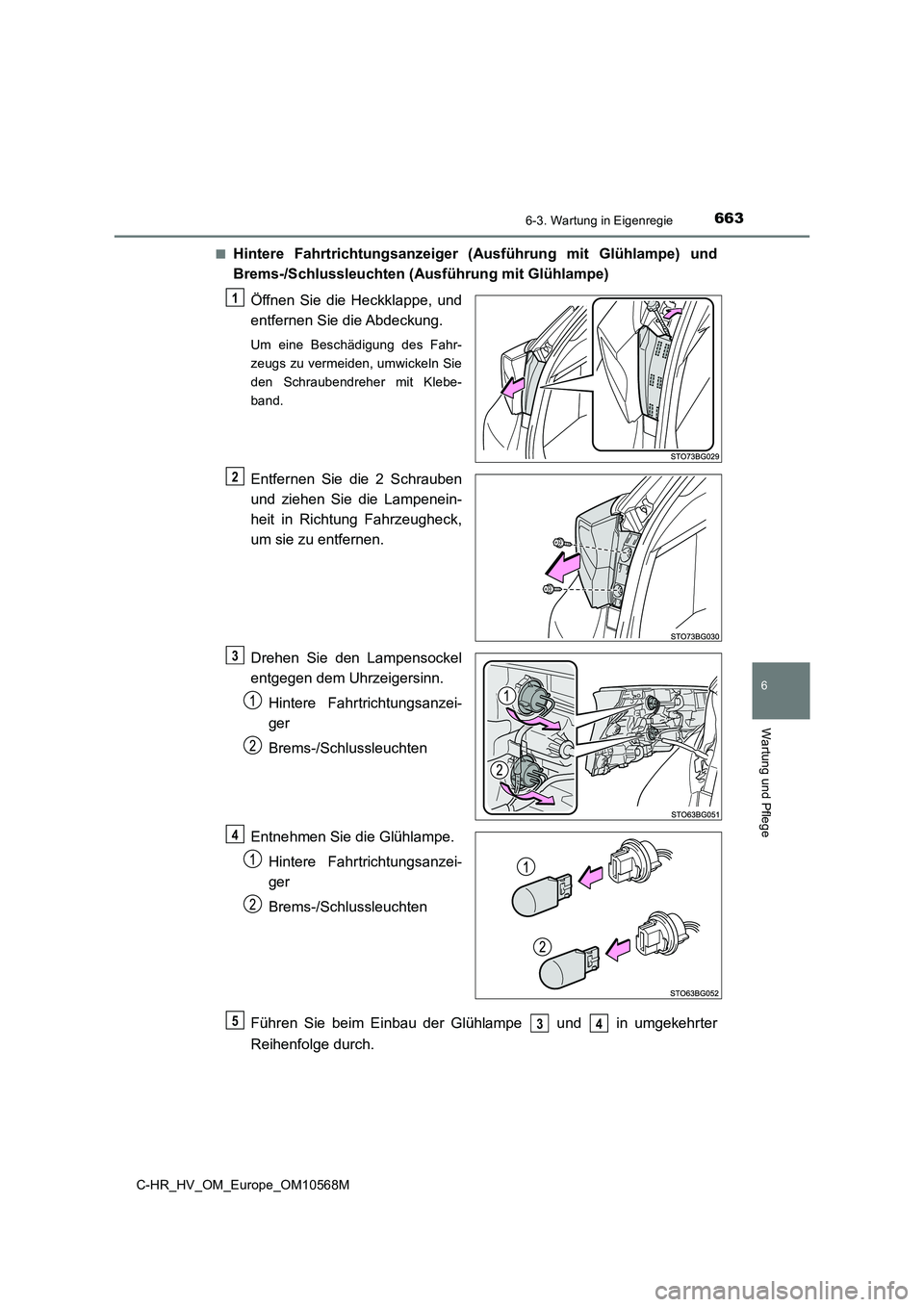

■Hintere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe) und
Brems-/Schlussleuchten (Ausführung mit Glühlampe)
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Entfernen Sie die 2 Schrauben
und ziehen Sie die Lampenein-
heit in Richtung Fahrzeugheck,
um sie zu entfernen.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Hintere Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchten
Entnehmen Sie die Glühlampe.
Hintere Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchten
Führen Sie beim Einbau der Glühlampe und in umgekehrter
Reihenfolge durch.
1
2
3
4
534

6646-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M

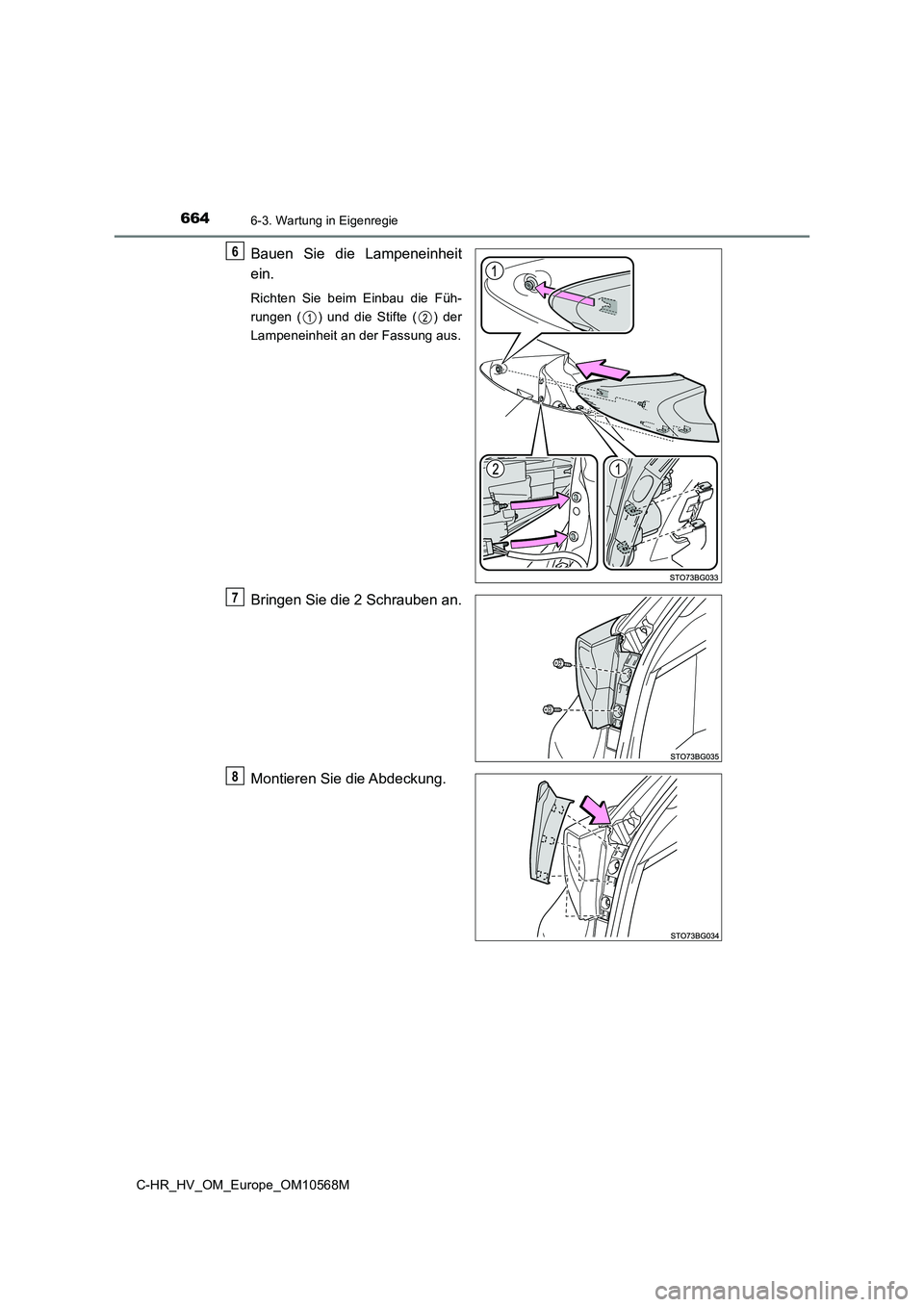

Bauen Sie die Lampeneinheit
ein.
Richten Sie beim Einbau die Füh-
rungen ( ) und die Stifte ( ) der
Lampeneinheit an der Fassung aus.
Bringen Sie die 2 Schrauben an.
Montieren Sie die Abdeckung.
6
7
8

6656-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M
6
Wartung und Pflege

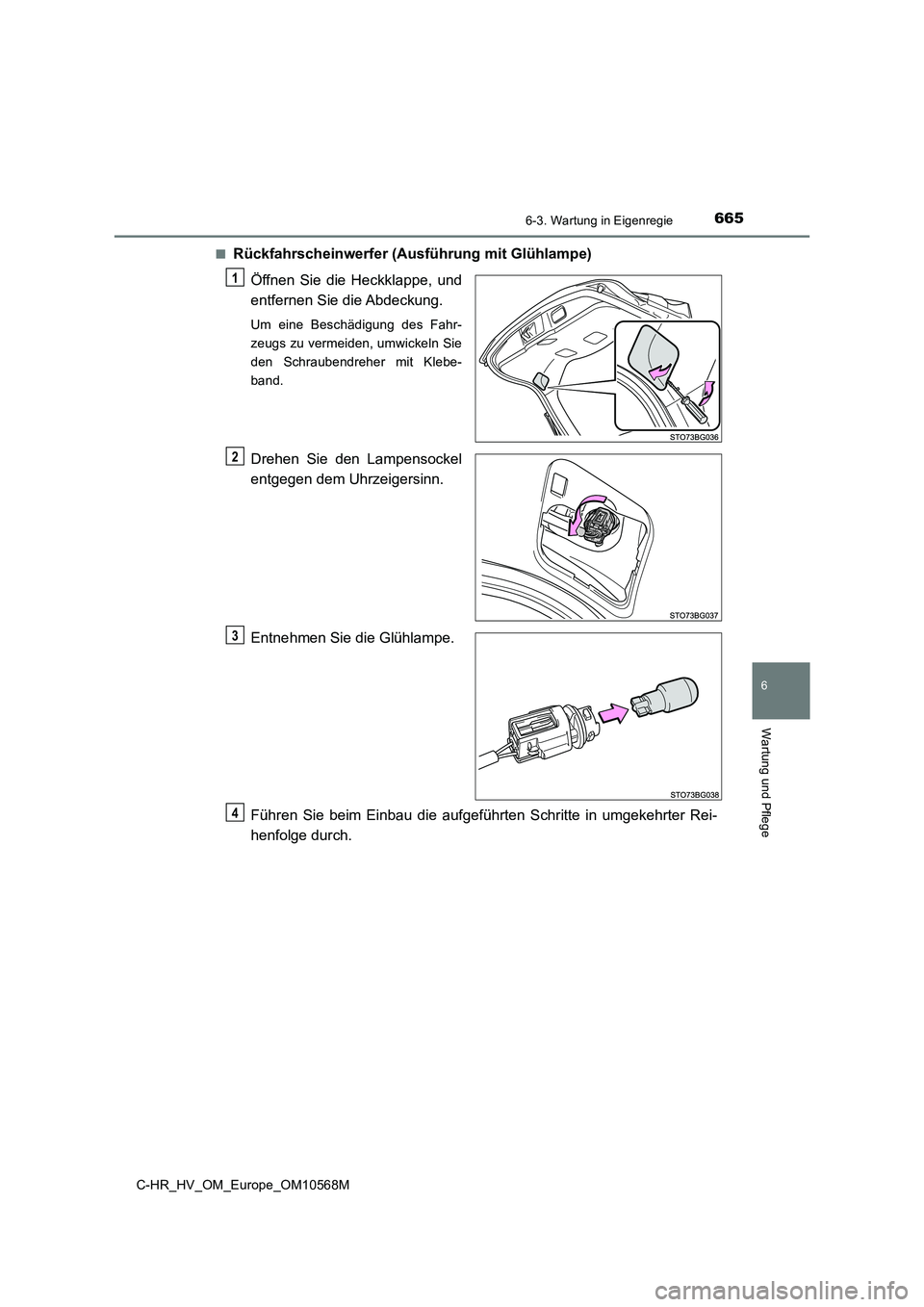

■Rückfahrscheinwerfer (Ausführung mit Glühlampe)
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3
4

6666-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568Mâ–

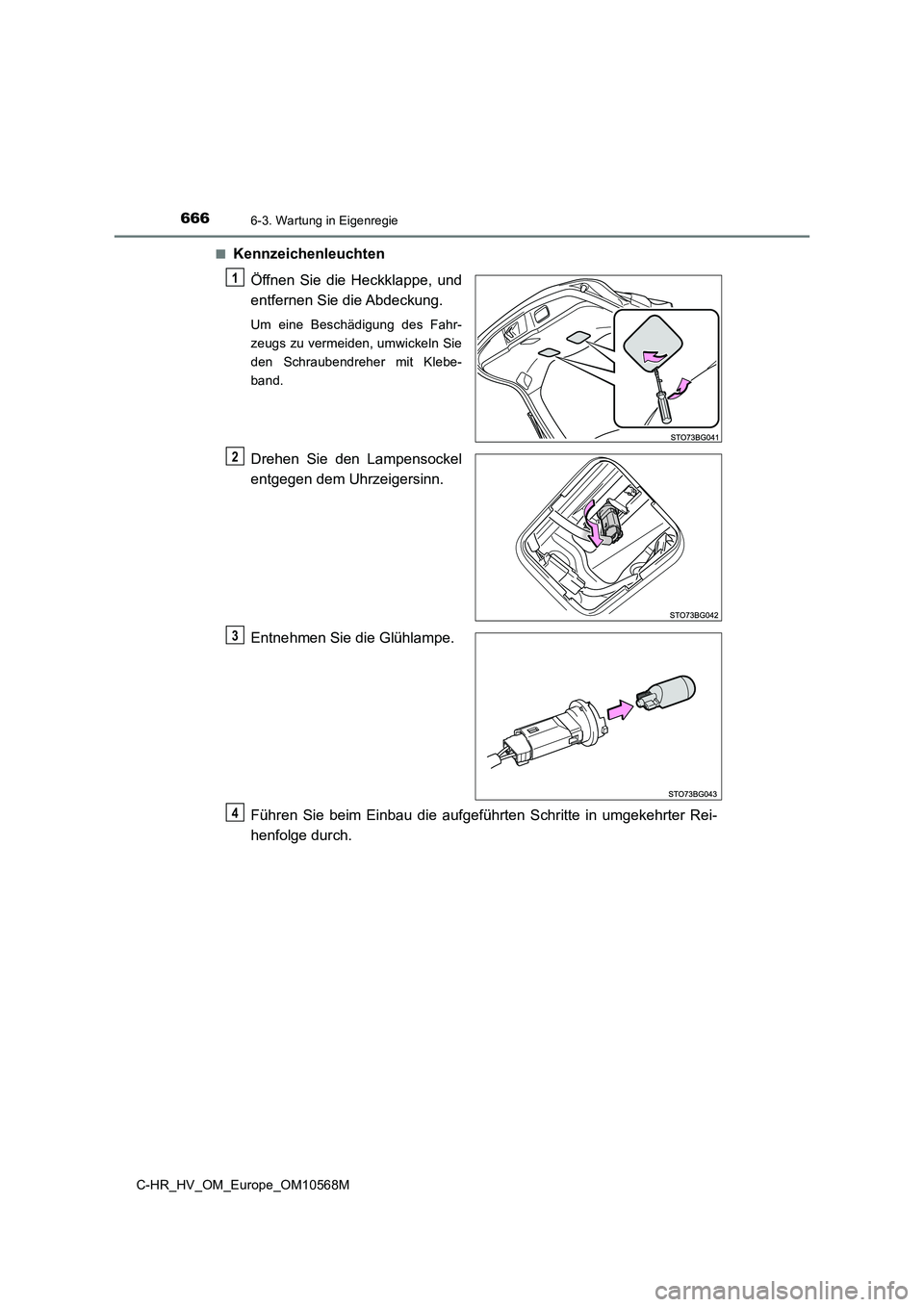

Kennzeichenleuchten
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3
4

6676-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M
6
Wartung und Pflege

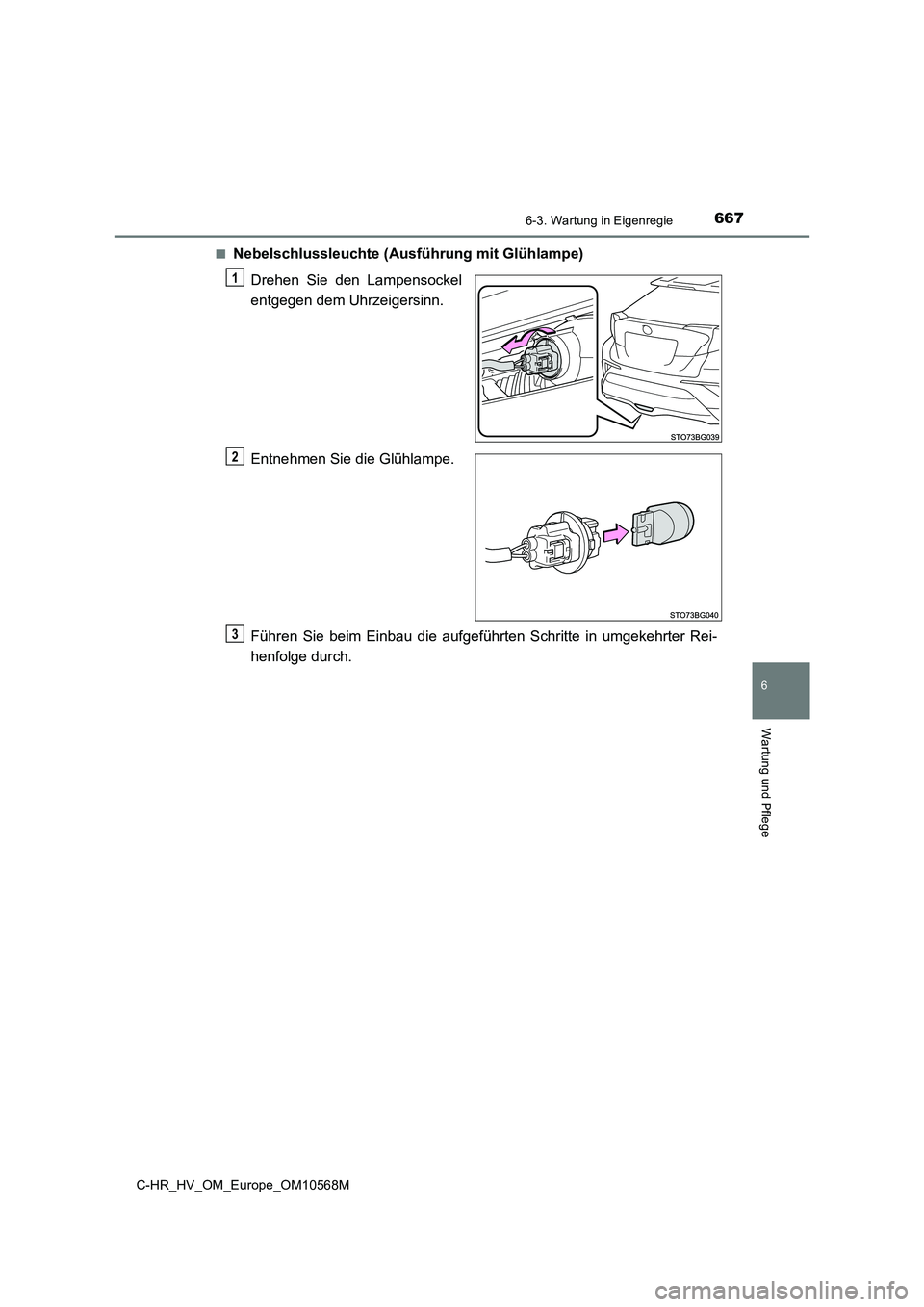

■Nebelschlussleuchte (Ausführung mit Glühlampe)
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3

6686-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10568M
â– Seitliche Fahrtrichtungsanzeiger
Führen Sie einen Schlitzschrau-
bendreher ein und lösen Sie die
Klemme für die Außenspiegel-
abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Lösen Sie die Abdeckungsklem-
men, die den gesamten Perime-
ter umspannen.
Lösen Sie die Klemme des unte-
ren Teils der Abdeckung und
nehmen Sie die Abdeckung ab.
1
Klemme
2
3
