2794-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
lSätt inte fast tillbehör, dekaler (inklusive transparenta etiketter) eller andra
föremål på radarsensorn, radarsens orskyddet eller ytan runt omkring.
l Utsätt inte radarsensorn eller omgivande yta för en hård stöt. Låt \
en aukto-
riserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera bilen om radar-
sensorn, frontgrillen eller främre stötfångaren har utsatts för en kraftig stöt.
l Ta inte isär radarsensorn.
l Varken radarsensor eller radarsensorskydd får modifieras eller lackas.
l I följande fall måste radarsensorn omka libreras. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning
• När radarsensorn eller frontgrillen demonteras och installeras, eller byts ut.
• När främre stötfångaren byts ut
n Undvika funktionsstörning i frontkameran
Följ följande säkerhetsanvisningar..
Frontkameran kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar, snö
etc, ska den rengöras.
• Om vindrutan har en vattenavstötande beläggning måste vindrutetor- karna ändå används för att avlägsna vattendroppar och liknande från
ytan på vindrutan framför frontkameran.
• Om vindrutans insida är smutsig där den främre kameran är monterad ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning.
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från mitten\
på frontka- meran)
lFäst inga dekaler, t.ex. etiketter, trans-
parenta dekaler eller andra föremål
framför frontkameran på vindrutans
utsida (skuggad yta på bilden).
A: Från vindrutans övre del till cirka
1 cm under frontkamerans nedre
del
OM10566SE.book Page 279 Wednesday, February 3, 2021 5:44 PM

2804-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
lOm den del av vindrutan som är framför frontkameran är immig eller täckt
av kondens eller is ska du ta bort imma, kondens eller is med avimnings-
funktionen. (  sid. 461)
l Om vindrutetorkarna inte helt kan avlägsna vattendropparna från ytan på
vindrutan framför frontkameran ska torkarbladen bytas ut.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken.
Efter byte av vindruta måste frontkameran omkalibreras. Kontakta en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
l Låt inte vätskor komma i kontakt med frontkameran.
l Se till att starkt ljus inte skiner in i frontkameran.
l Se till att frontkameran inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på frontkamerans lins när vindrutans insida ren-
görs. Vidrör inte heller linsen. Kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer om linsen är smutsig eller skadad.
l Utsätt inte frontkameran för hårda stötar.
l Ändra inte frontkamerans installerade läge eller riktning, och ta inte bort
den.
l Ta inte isär frontkameran.
l Gör inga anpassningar av delar i bilen i närheten av frontkameran (den
invändiga backspegeln, etc) eller av innertaket.
l Sätt inte fast några tillbehör på motorhuven, radarsensorskyddet eller
främre stötfångaren som kan blockera frontkameran. Kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning för ytterligare uppgifter.
l Om en surfbräda eller annat långt föremål placeras på taket ska du se till
att frontkameran inte blockeras.
l Modifiera inte strålkastarna eller annan belysning.
OM10566SE.book Page 280 Wednesday, February 3, 2021 5:44 PM

2814-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn

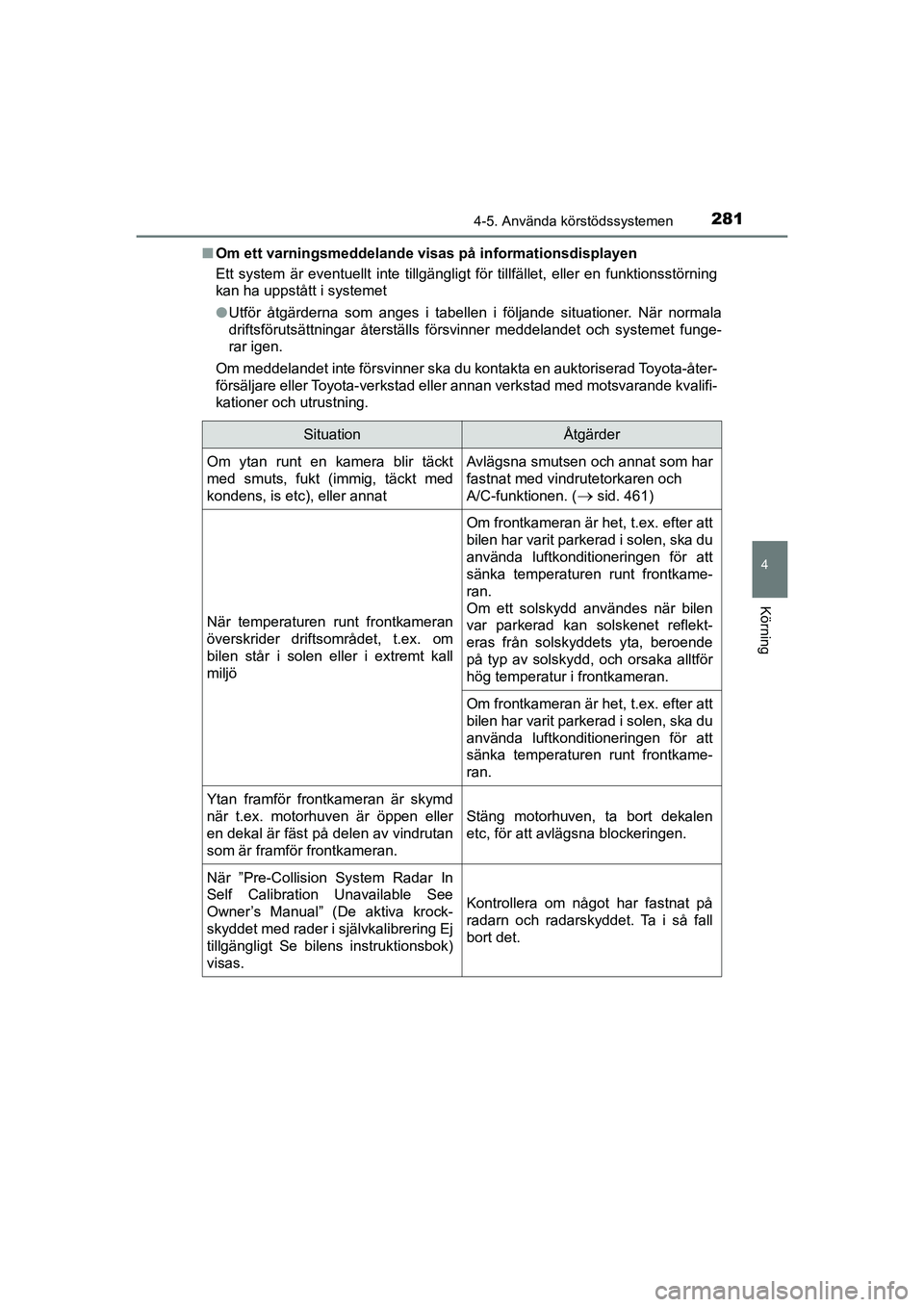

Om ett varningsmeddelande vi sas på informationsdisplayen
Ett system är eventuellt inte tillgängligt för tillfället, eller en funktionsstörning
kan ha uppstått i systemet
l Utför åtgärderna som anges i tabellen i följande situationer. När normala
driftsförutsättningar återställs försvinner meddelandet och systemet funge-
rar igen.
Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
SituationÅtgärder
Om ytan runt en kamera blir täckt
med smuts, fukt (immig, täckt med
kondens, is etc), eller annatAvlägsna smutsen och annat som har
fastnat med vindrutetorkaren och
A/C-funktionen. (
 sid. 461)
När temperaturen runt frontkameran
överskrider driftsområdet, t.ex. om
bilen står i solen eller i extremt kall
miljö
Om frontkameran är het, t.ex. efter att
bilen har varit parkerad i solen, ska du
använda luftkonditioneringen för att
sänka temperaturen runt frontkame-
ran.
Om ett solskydd användes när bilen
var parkerad kan solskenet reflekt-
eras från solskyddets yta, beroende
på typ av solskydd, och orsaka alltför
hög temperatur i frontkameran.
Om frontkameran är het, t.ex. efter att
bilen har varit parkerad i solen, ska du
använda luftkonditioneringen för att
sänka temperaturen runt frontkame-
ran.
Ytan framför frontkameran är skymd
när t.ex. motorhuven är öppen eller
en dekal är fäst på delen av vindrutan
som är framför frontkameran.
Stäng motorhuven, ta bort dekalen
etc, för att avlägsna blockeringen.
När ”Pre-Collision System Radar In
Self Calibration Unavailable See
Owner’s Manual” (De aktiva krock-
skyddet med rader i självkalibrering Ej
tillgängligt Se bilens instruktionsbok)
visas.
Kontrollera om något har fastnat på
radarn och radarskyddet. Ta i så fall
bort det.
OM10566SE.book Page 281 Wednesday, February 3, 2021 5:44 PM

2824-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEl

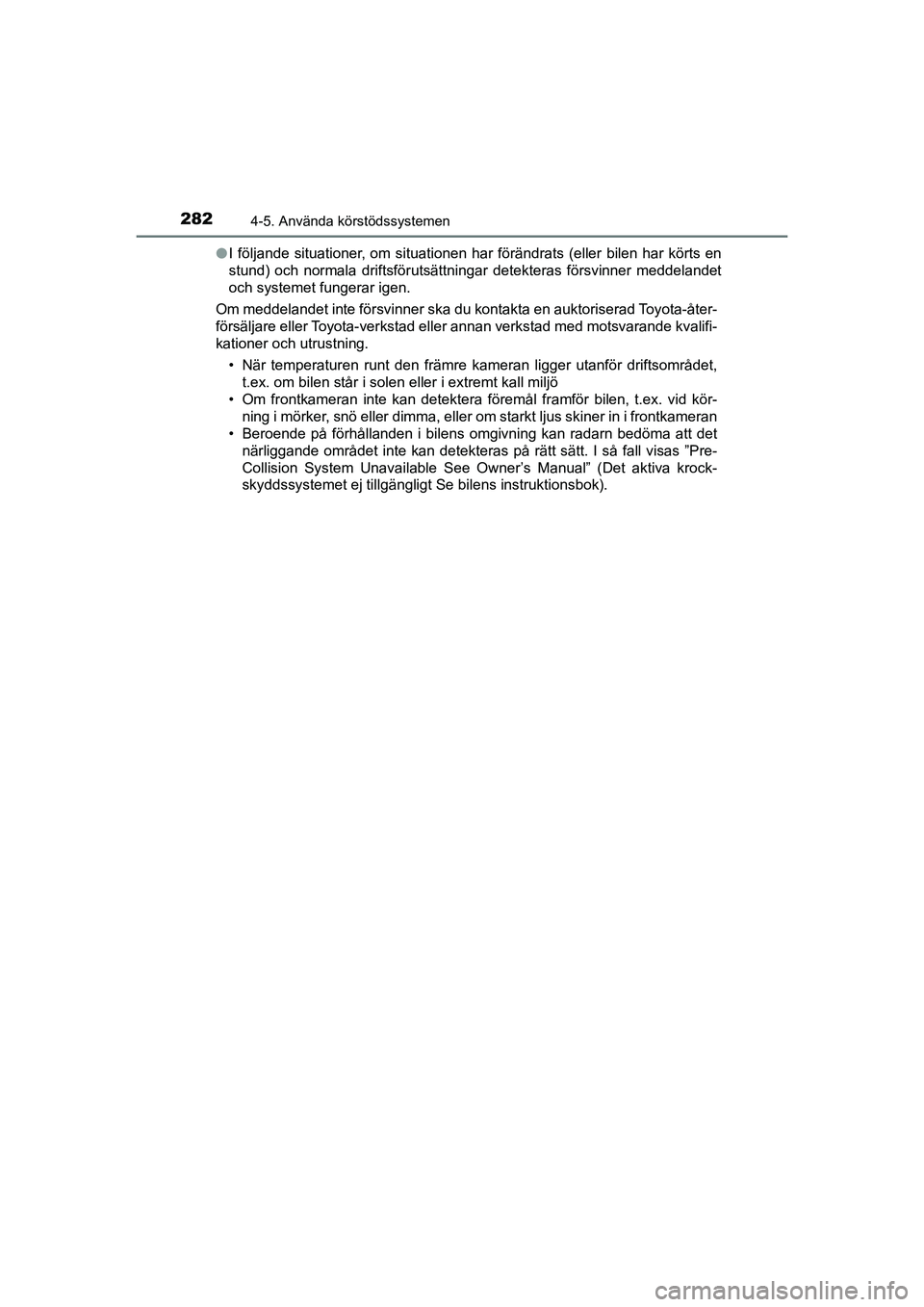

I följande situationer, om situationen har förändrats (eller bilen har körts en
stund) och normala driftsförutsättningar detekteras försvinner meddelandet
och systemet fungerar igen.
Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning. • När temperaturen runt den främre ka meran ligger utanför driftsområdet,
t.ex. om bilen står i solen eller i extremt kall miljö
• Om frontkameran inte kan detektera föremål framför bilen, t.ex. vid kör-
ning i mörker, snö eller dimma, eller om starkt ljus skiner in i frontkameran
• Beroende på förhållanden i bilens omgivning kan radarn bedöma att det närliggande området inte kan detekteras på rätt sätt. I så fall visas ”Pre-
Collision System Unavailable See Owner’s Manual” (Det aktiva krock-
skyddssystemet ej tillgängligt Se bilens instruktionsbok).
OM10566SE.book Page 282 Wednesday, February 3, 2021 5:44 PM

283
4
4-5. Använda körstödssystemen
Körning
C-HR_HV_OM_Europe_OM10647SE
PCS (Aktivt krockskyddssystem)
: I förekommande fall
Det aktiva krockskyddssystemet använder radarsensor och
frontkamera till att känna av föremål (sid. 284) framför bilen.
När systemet bedömer att sannolikheten för en frontalkrock med
ett föremål är hög uppmanas förare n av en varning att göra en
undanmanöver. Det potentiella br omstrycket ökas för att hjälpa
föraren undvika kollisionen. Om systemet bedömer att sannolik-
heten för en frontalkrock med ett föremål är extremt hög ansätts
bromsarna automatiskt för att bi dra till att kollisionen undviks
eller till att minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( 
sid. 289)
OM10566SE.book Page 283 Wednesday, February 3, 2021 5:44 PM

2844-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE

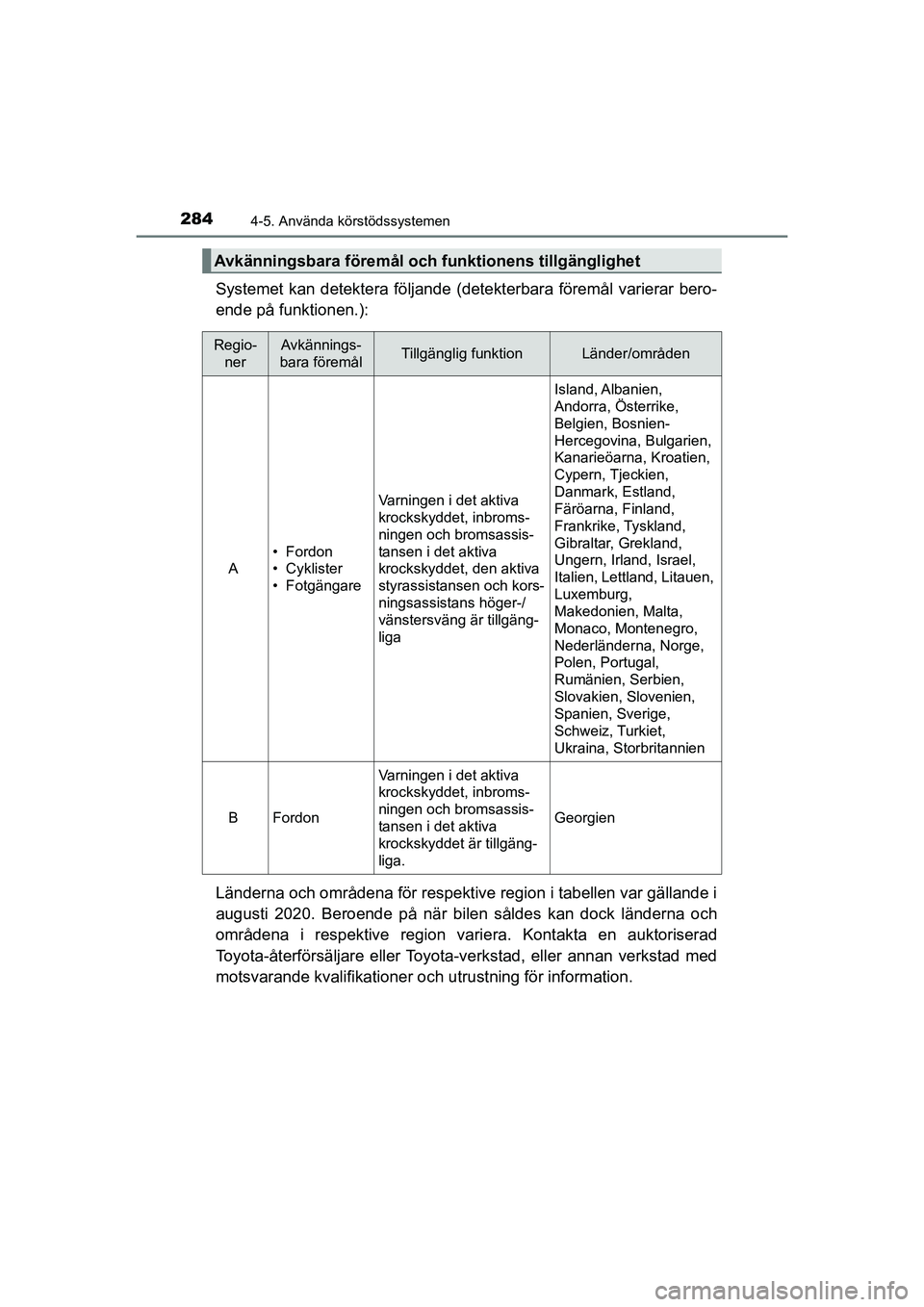

Systemet kan detektera följande (detekterbara föremål varierar bero-
ende på funktionen.):
Länderna och områdena för respektive region i tabellen var gällande i
augusti 2020. Beroende på när bi len såldes kan dock länderna och
områdena i respektive region vari era. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-v erkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning för information.
Avkänningsbara föremål och funktionens tillgänglighet
Regio-
nerAvkännings-
bara föremålTillgänglig funktionLänder/områden
A
• Fordon
• Cyklister
• Fotgängare
Varningen i det aktiva
krockskyddet, inbroms-
ningen och bromsassis-
tansen i det aktiva
krockskyddet, den aktiva
styrassistansen och kors-
ningsassistans höger-/
vänstersväng är tillgäng-
liga
Island, Albanien,
Andorra, Österrike,
Belgien, Bosnien-
Hercegovina, Bulgarien,
Kanarieöarna, Kroatien,
Cypern, Tjeckien,
Danmark, Estland,
Färöarna, Finland,
Frankrike, Tyskland,
Gibraltar, Grekland,
Ungern, Irland, Israel,
Italien, Lettland, Litauen,
Luxemburg,
Makedonien, Malta,
Monaco, Montenegro,
Nederländerna, Norge,
Polen, Portugal,
Rumänien, Serbien,
Slovakien, Slovenien,
Spanien, Sverige,
Schweiz, Turkiet,
Ukraina, Storbritannien
BFordon
Varningen i det aktiva
krockskyddet, inbroms-
ningen och bromsassis-
tansen i det aktiva
krockskyddet är tillgäng-
liga.
Georgien
OM10566SE.book Page 284 Wednesday, February 3, 2021 5:44 PM

2854-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn

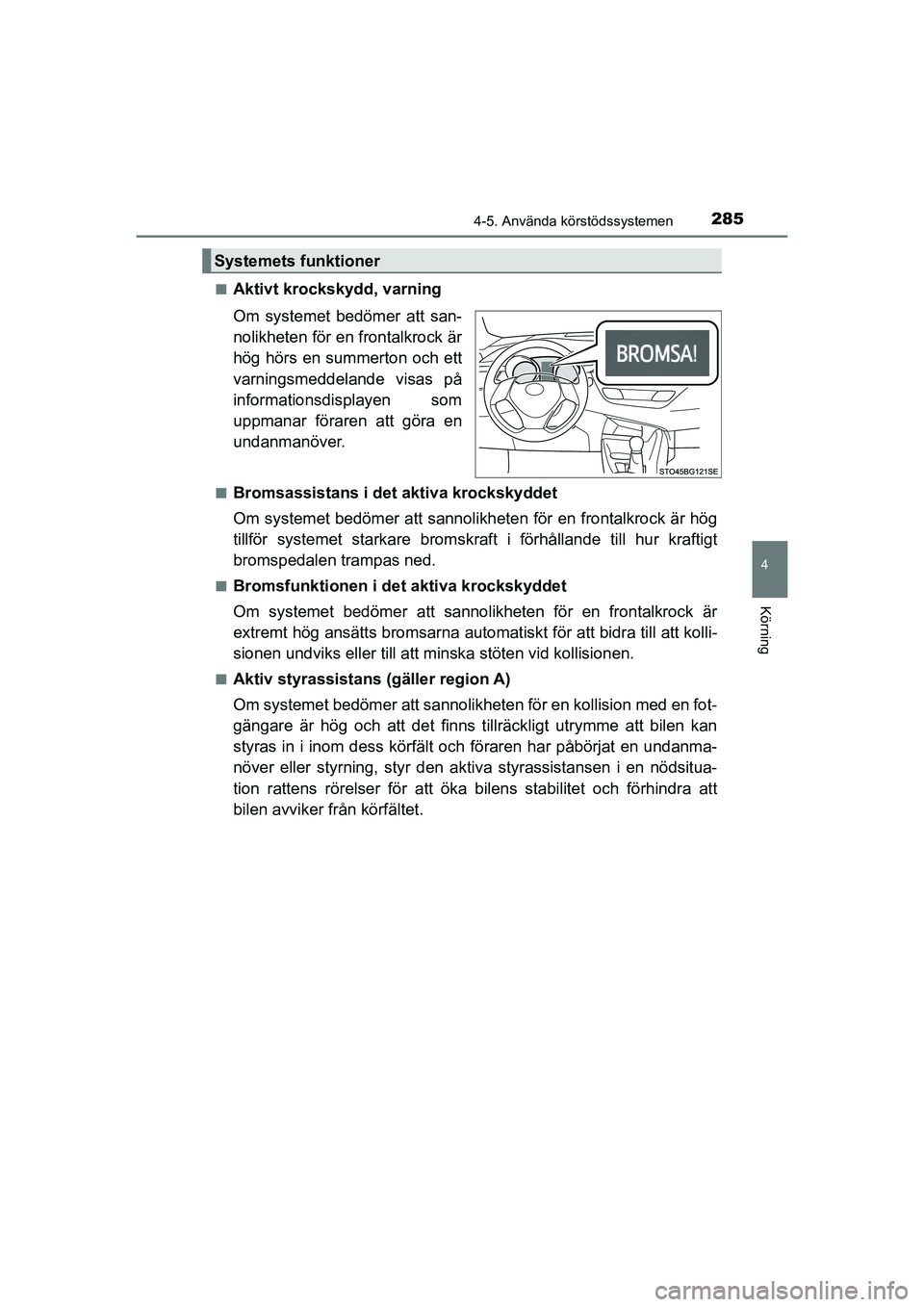

Aktivt krockskydd, varning
Om systemet bedömer att san-
nolikheten för en frontalkrock är
hög hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som
uppmanar föraren att göra en
undanmanöver.
nBromsassistans i det aktiva krockskyddet
Om systemet bedömer att sannolikhe
ten för en frontalkrock är hög
tillför systemet starka re bromskraft i förhållande till hur kraftigt
bromspedalen trampas ned.
nBromsfunktionen i det aktiva krockskyddet
Om systemet bedömer att sannoli kheten för en frontalkrock är
extremt hög ansätts bromsarna automat iskt för att bidra till att kolli-
sionen undviks eller till att minska stöten vid kollisionen.
nAktiv styrassistans (gäller region A)
Om systemet bedömer att sannolikheten för en kollision med en fot-
gängare är hög och att det finns tillräckligt utrymme att bilen kan
styras in i inom dess körfält och föraren har påbörjat en undanma-
növer eller styrning, styr den ak tiva styrassistansen i en nödsitua-
tion rattens rörelser för att öka bilens stabilitet och förhindra att
bilen avviker från körfältet.
Systemets funktioner
OM10566SE.book Page 285 Wednesday, February 3, 2021 5:44 PM

2864-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEn

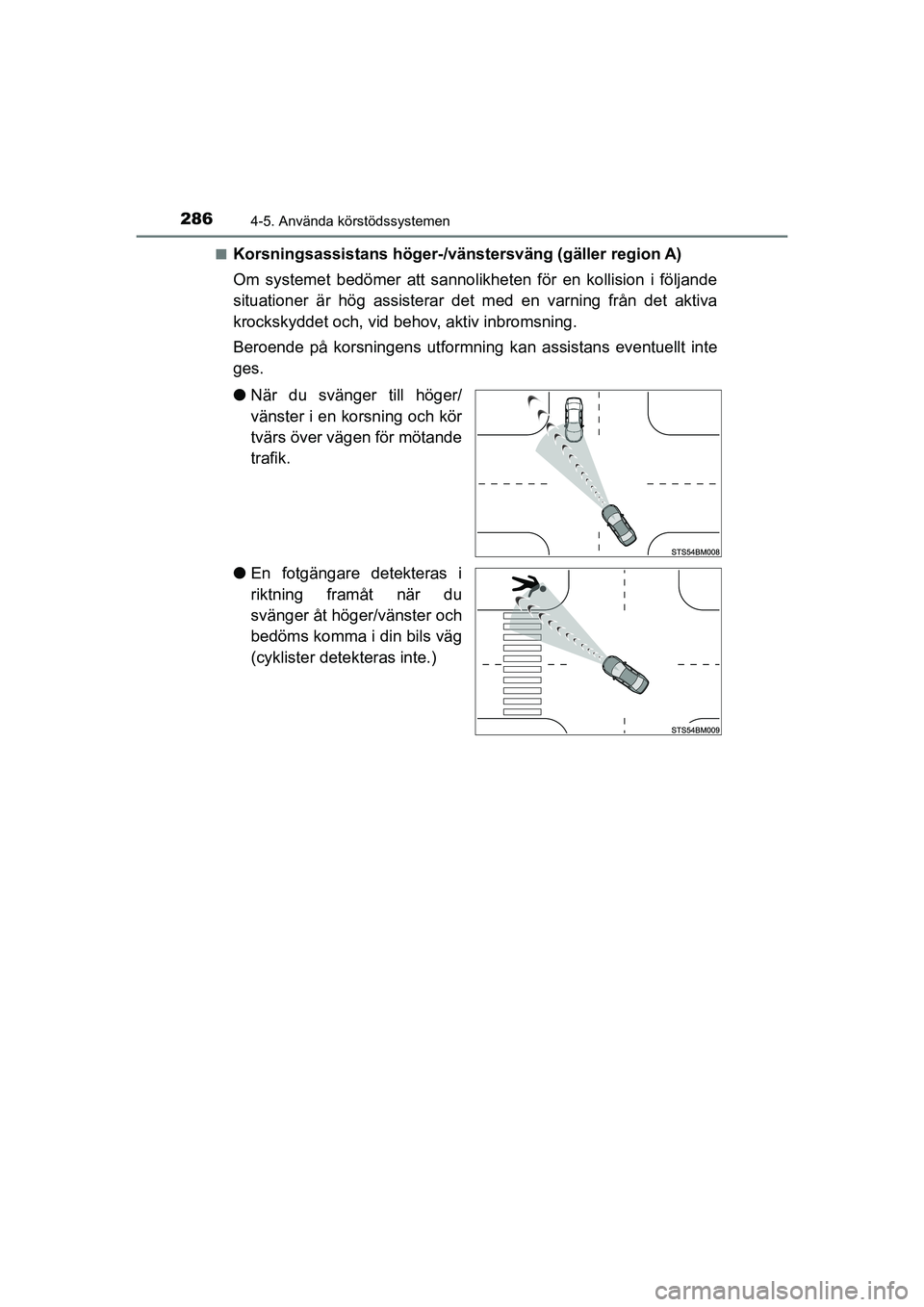

Korsningsassistans höger-/vänstersväng (gäller region A)
Om systemet bedömer att sannolikheten för en kollision i följande
situationer är hög assisterar det med en varning från det aktiva
krockskyddet och, vid behov, aktiv inbromsning.
Beroende på korsningens utformning
kan assistans eventuellt inte
ges.
l När du svänger till höger/
vänster i en korsning och kör
tvärs över vägen för mötande
trafik.
l En fotgängare detekteras i
riktning framåt när du
svänger åt höger/vänster och
bedöms komma i din bils väg
(cyklister detekteras inte.)
OM10566SE.book Page 286 Wednesday, February 3, 2021 5:44 PM

2874-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE

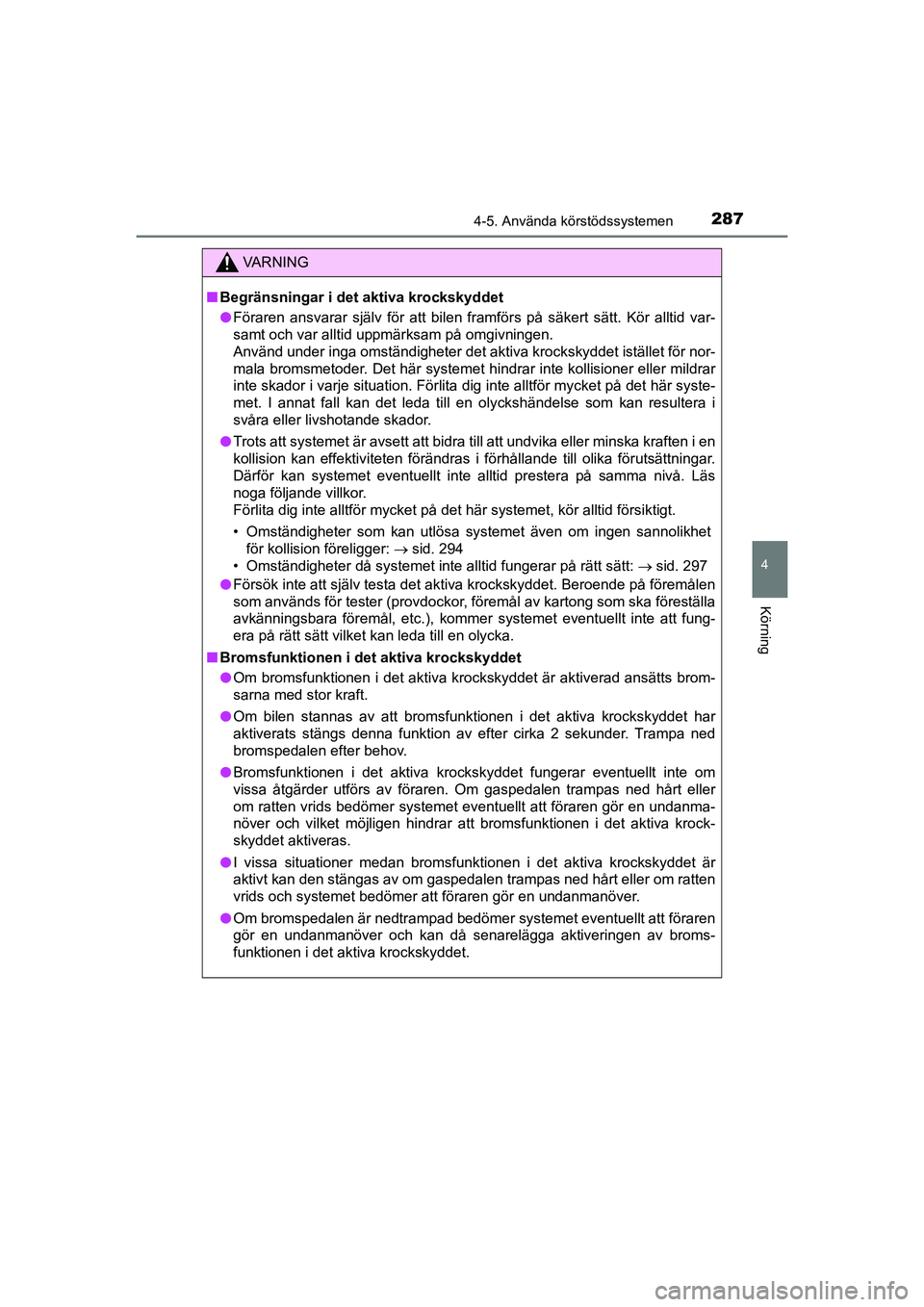

VA R N I N G
nBegränsningar i det aktiva krockskyddet
l Föraren ansvarar själv för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Använd under inga omständigheter det aktiva krockskyddet istället för nor-
mala bromsmetoder. Det här systemet hindrar inte kollisioner eller mildrar
inte skador i varje situation. Förlita dig inte alltför mycket på det här syste-
met. I annat fall kan det leda till en olyckshändelse som kan resultera i
svåra eller livshotande skador.
l Trots att systemet är avsett att bidra till att undvika eller minska kraften i en
kollision kan effektiviteten förändras i förhållande till olika förutsättningar.
Därför kan systemet eventuellt inte alltid prestera på samma nivå. Läs
noga följande villkor.
Förlita dig inte alltför mycket på det här systemet, kör alltid försiktigt.
• Omständigheter som kan utlösa systemet även om ingen sannolikhet
för kollision föreligger: sid. 294
• Omständigheter då systemet inte alltid fungerar på rätt sä\
tt: sid. 297
l Försök inte att själv testa det aktiva krockskyddet. Beroende på föremålen
som används för tester (provdockor, föremål av kartong som ska föreställa
avkänningsbara föremål, etc.), kommer systemet eventuellt inte att fung-
era på rätt sätt vilket kan leda till en olycka.
n Bromsfunktionen i det aktiva krockskyddet
l Om bromsfunktionen i det aktiva krockskyddet är aktiverad ansätts brom-
sarna med stor kraft.
l Om bilen stannas av att bromsfunktionen i det aktiva krockskyddet har
aktiverats stängs denna funktion av efter cirka 2 sekunder. Trampa ned
bromspedalen efter behov.
l Bromsfunktionen i det aktiva krockskyddet fungerar eventuellt inte om
vissa åtgärder utförs av föraren. Om gaspedalen trampas ned hårt eller
om ratten vrids bedömer systemet eventuellt att föraren gör en undanma-
növer och vilket möjligen hindrar att bromsfunktionen i det aktiva krock-
skyddet aktiveras.
l I vissa situationer medan bromsfunktionen i det aktiva krockskyddet är
aktivt kan den stängas av om gaspedalen trampas ned hårt eller om ratten
vrids och systemet bedömer att föraren gör en undanmanöver.
l Om bromspedalen är nedtrampad bedömer systemet eventuellt att föraren
gör en undanmanöver och kan då senarelägga aktiveringen av broms-
funktionen i det aktiva krockskyddet.
OM10566SE.book Page 287 Wednesday, February 3, 2021 5:44 PM

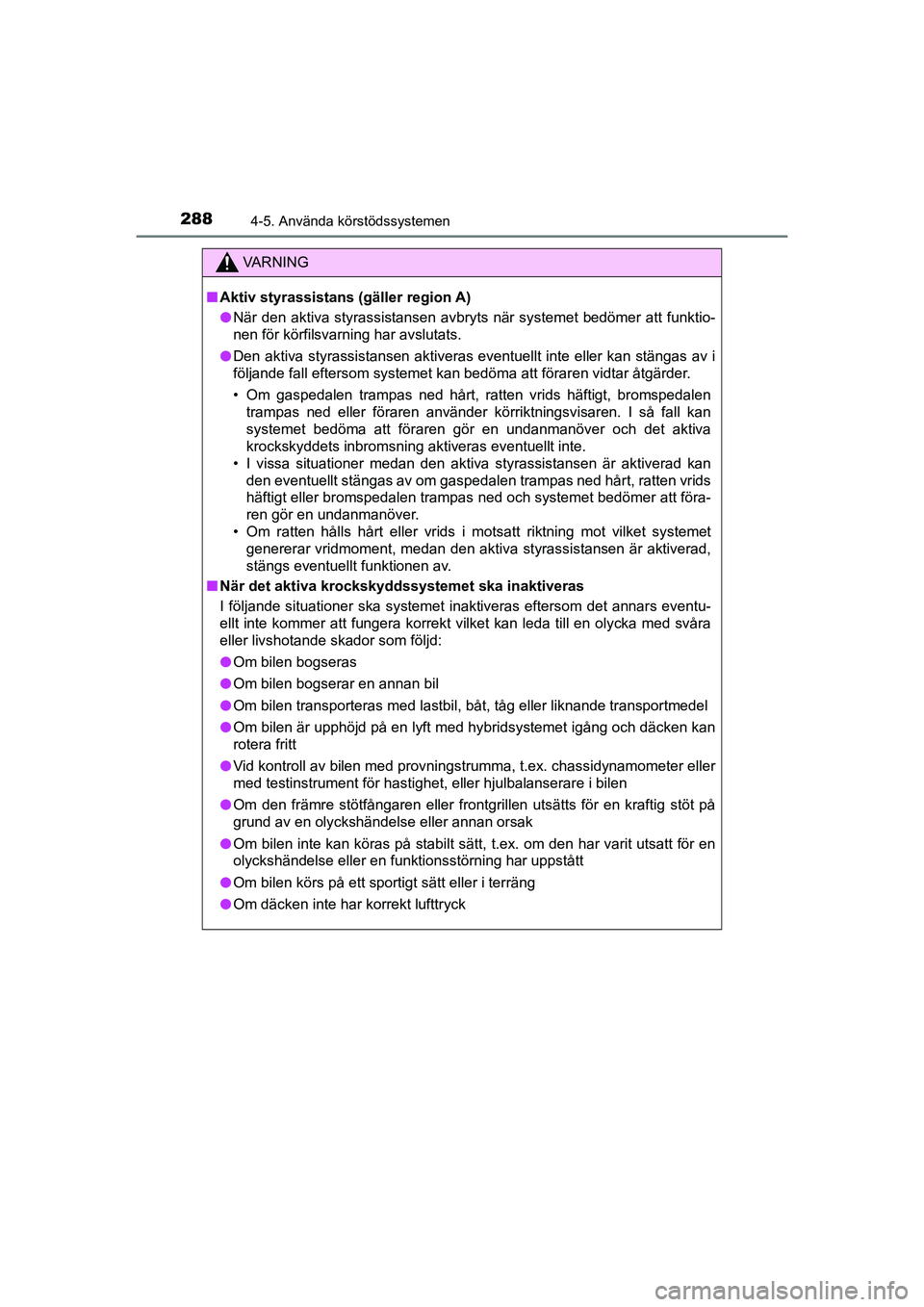

2884-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nAktiv styrassistans (gäller region A)
l När den aktiva styrassistansen avbryts när systemet bedömer att funktio-
nen för körfilsvarning har avslutats.
l Den aktiva styrassistansen aktiveras eventuellt inte eller kan stängas av i
följande fall eftersom systemet kan bedöma att föraren vidtar åtgärder.
• Om gaspedalen trampas ned hårt, ratten vrids häftigt, bromspedalen
trampas ned eller föraren använder körriktningsvisaren. I så fall kan
systemet bedöma att föraren gör en undanmanöver och det aktiva
krockskyddets inbromsning aktiveras eventuellt inte.
• I vissa situationer medan den aktiva styrassistansen är aktiverad kan
den eventuellt stängas av om gaspedalen trampas ned hårt, ratten vrids
häftigt eller bromspedalen trampas ned och systemet bedömer att föra-
ren gör en undanmanöver.
• Om ratten hålls hårt eller vrids i motsatt riktning mot vilket system\
et genererar vridmoment, medan den aktiva styrassistansen är aktiverad,
stängs eventuellt funktionen av.
n När det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
l Om bilen bogseras
l Om bilen bogserar en annan bil
l Om bilen transporteras med lastbil, båt, tåg eller liknande transportmedel
l Om bilen är upphöjd på en lyft med hybridsystemet igång och \
däcken kan
rotera fritt
l Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
l Om den främre stötfångaren eller frontgrillen utsätts för en kraftig stöt på
grund av en olyckshändelse eller annan orsak
l Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller en funktionsstörning har uppstått
l Om bilen körs på ett sportigt sätt eller i terräng
l Om däcken inte har korrekt lufttryck
OM10566SE.book Page 288 Wednesday, February 3, 2021 5:44 PM
