1592. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E

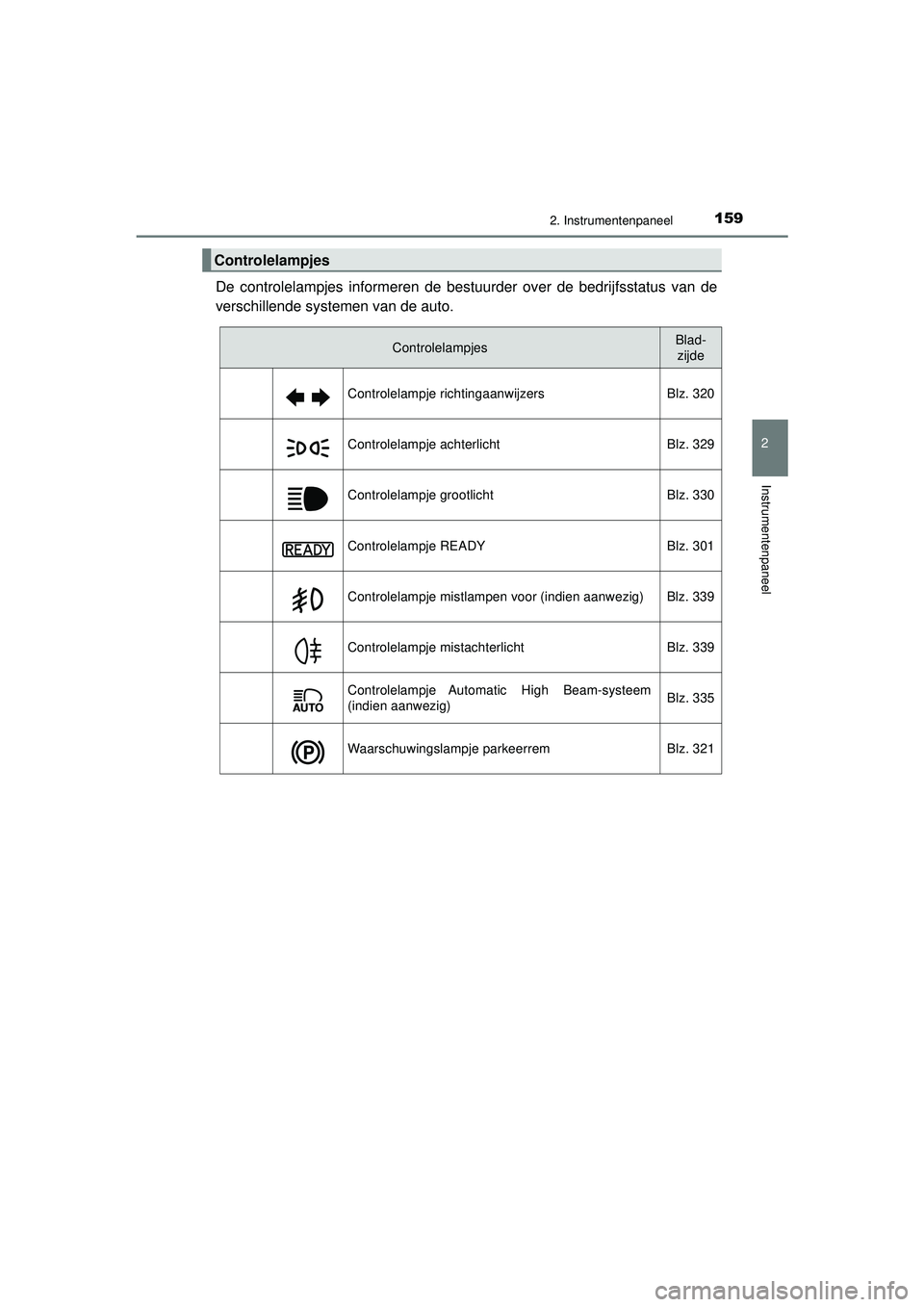

De controlelampjes informeren de bestuurder over de bedrijfsstatus van de
verschillende systemen van de auto.
Controlelampjes
ControlelampjesBlad-zijde
Controlelampje richtingaanwijzers Blz. 320
Controlelampje achterlicht Blz. 329
Controlelampje grootlichtBlz. 330
Controlelampje READYBlz. 301
Controlelampje mistlampen voor (indien aanwezig) Blz. 339
Controlelampje mistachterlichtBlz. 339
Controlelampje Automatic High Beam-systeem
(indien aanwezig) Blz. 335
Waarschuwingslampje parkeerrem
Blz. 321
C-HR_HV_OM_Europe_OM10566E.book Page 159 Tuesday, October 20, 2020 9:44 AM

1602. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dater een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of niet uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
*2: Het lampje gaat branden wanneer het systeem is uitgeschakeld.
*3: Het lampje knippert om aan te geven dat het systeem in werking is.
*1, 2Controlelampje Toyota Parking Assist-sensor OFF
(indien aanwezig) Blz. 453
*1, 2Controlelampje PKSB OFF (indien aanwezig) Blz. 471
Controlelampje S-IPA (indien aanwezig)
Blz. 496
*1, 2Controlelampje BSM OFF (indien aanwezig) Blz. 433
*1BSM-indicator in de buitenspiegels (indien aanwe-
zig)Blz. 433,
463
*2Controlelampje RCTA OFF (indien aanwezig) Blz. 463
Controlelampje antidiefstalsysteem (in het centrale
paneel) Blz. 128,
145
*1, 3Controlelampje Traction Control Blz. 536
*1, 2Controlelampje VSC OFFBlz. 537
*1, 2Waarschuwingslampje PCS (indien aanwezig) Blz. 365
*1Controlelampje PASSENGER AIR BAG (in het cen-
trale paneel) (indien aanwezig) Blz. 55
ControlelampjesBlad-
zijde
C-HR_HV_OM_Europe_OM10566E.book Page 16 0 Tuesday, October 20, 2020 9:44 AM

1612. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E

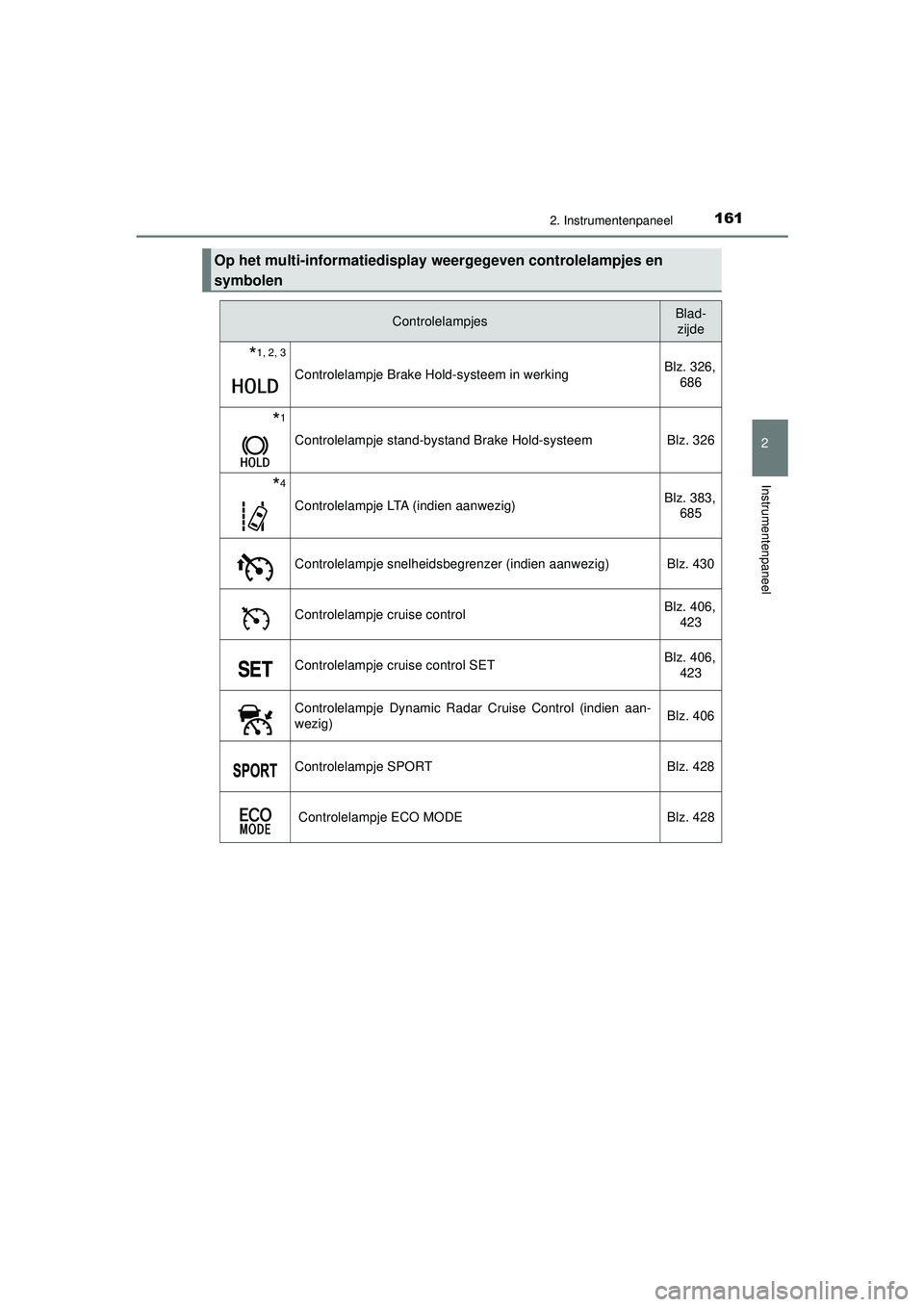

Op het multi-informatiedisplay weergegeven controlelampjes en
symbolen
ControlelampjesBlad- zijde
*1, 2, 3
Controlelampje Brake Hold-systeem in werking Blz. 326,
686
*1
Controlelampje stand-bystand Brake Hold-systeem Blz. 326
*4
Controlelampje LTA (indien aanwezig)Blz. 383,
685
Controlelampje snelheidsbegrenzer (indien aanwezig) Blz. 430
Controlelampje cruise control Blz. 406,
423
Controlelampje cruise control SET Blz. 406,
423
Controlelampje Dynamic Radar Cruise Control (indien aan-
wezig) Blz. 406
Controlelampje SPORT Blz. 428
Controlelampje ECO MODE Blz. 428
C-HR_HV_OM_Europe_OM10566E.book Page 161 Tuesday, October 20, 2020 9:44 AM

1622. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E

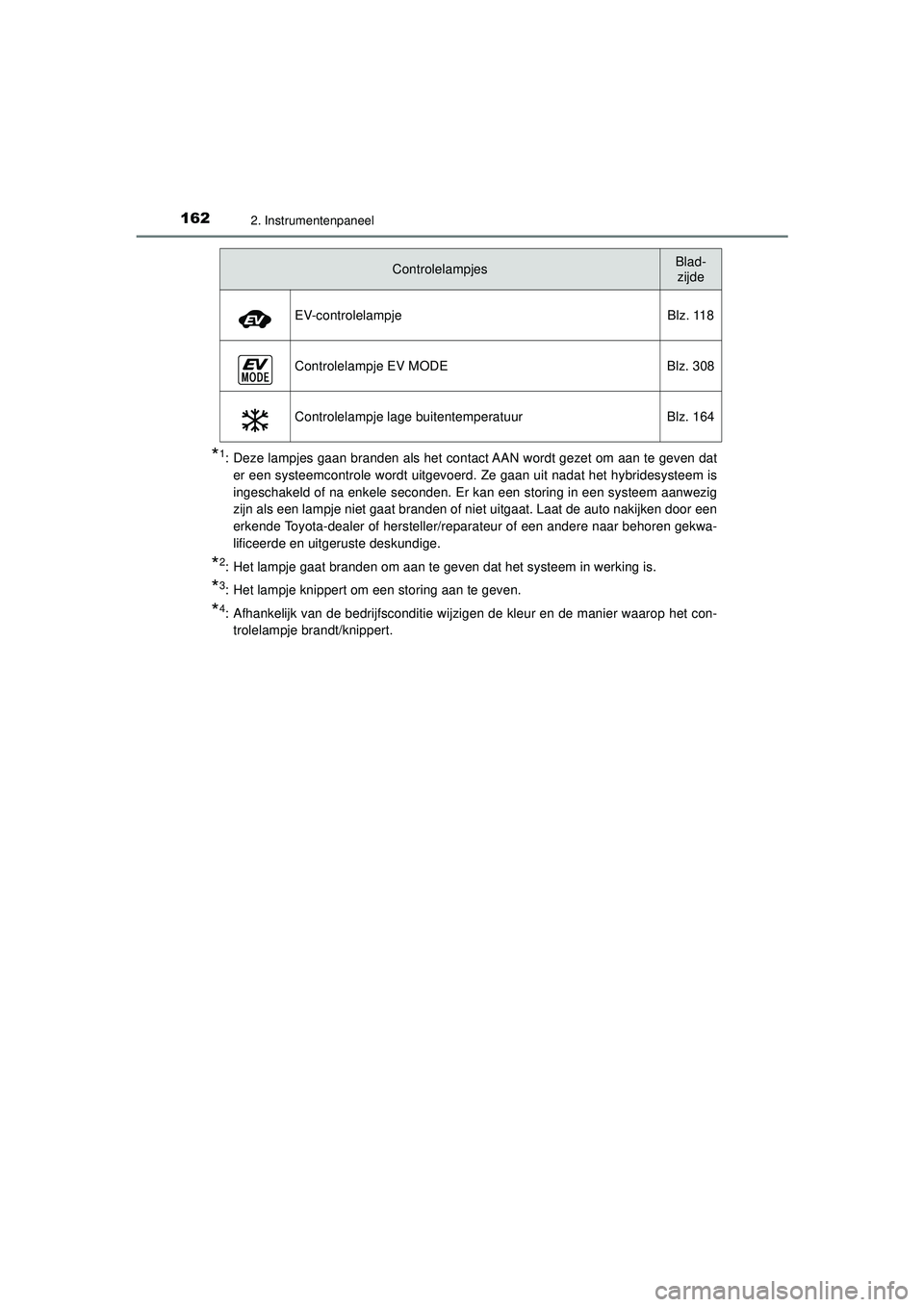

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dater een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of niet uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
*2: Het lampje gaat branden om aan te geven dat het systeem in werking is.
*3: Het lampje knippert om een storing aan te geven.
*4: Afhankelijk van de bedrijfsconditie wijzigen de kleur en de manier waarop het con- trolelampje brandt/knippert. EV-controlelampje Blz. 118
Controlelampje EV MODE Blz. 308
Controlelampje lage buitentemperatuur Blz. 164
ControlelampjesBlad-
zijde
C-HR_HV_OM_Europe_OM10566E.book Page 16 2 Tuesday, October 20, 2020 9:44 AM

1632. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E

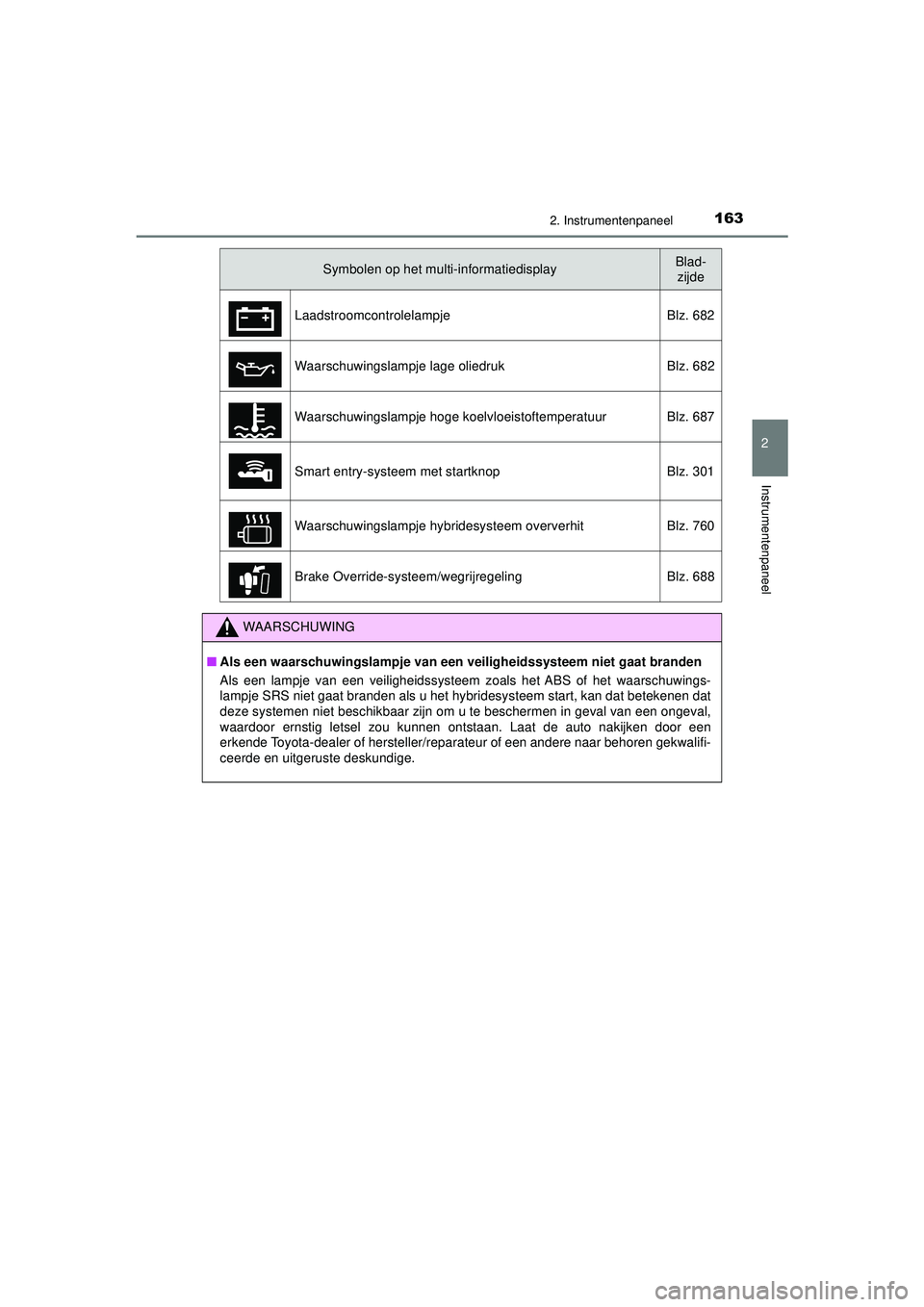

Symbolen op het multi-informatiedisplayBlad-zijde
Laadstroomcontrolelampje Blz. 682
Waarschuwingslampje lage oliedruk Blz. 682
Waarschuwingslampje hoge koelvloeistoftemperatuur Blz. 687
Smart entry-systeem met startknop Blz. 301
Waarschuwingslampje hybridesysteem oververhit Blz. 760
Brake Override-systeem/wegrijregeling Blz. 688
WAARSCHUWING
■Als een waarschuwingslampje van een ve iligheidssysteem niet gaat branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschuwings-
lampje SRS niet gaat branden als u het hy bridesysteem start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u te beschermen in geval van een ongeval,
waardoor ernstig letsel zou kunnen ontstaan. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10566E.book Page 16 3 Tuesday, October 20, 2020 9:44 AM

1642. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E
Meters en tellers
De eenheden die op de snelheidsmeter zijn aangegeven, kunnen per regio
verschillen.Hybridesysteemindicator
Geeft het vermogen of het regeneratieni veau van het hybridesysteem weer.
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden. ( Blz. 168)
Geeft bij een storing waarschuwingsmeldingen weer. ( Blz. 693)
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Display buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C. Het controle-
lampje lage buitentemperatuur gaat branden als de buitentemperatuur 3°C of lager
is.
C-HR_HV_OM_Europe_OM10566E.book Page 16 4 Tuesday, October 20, 2020 9:44 AM

1652. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E

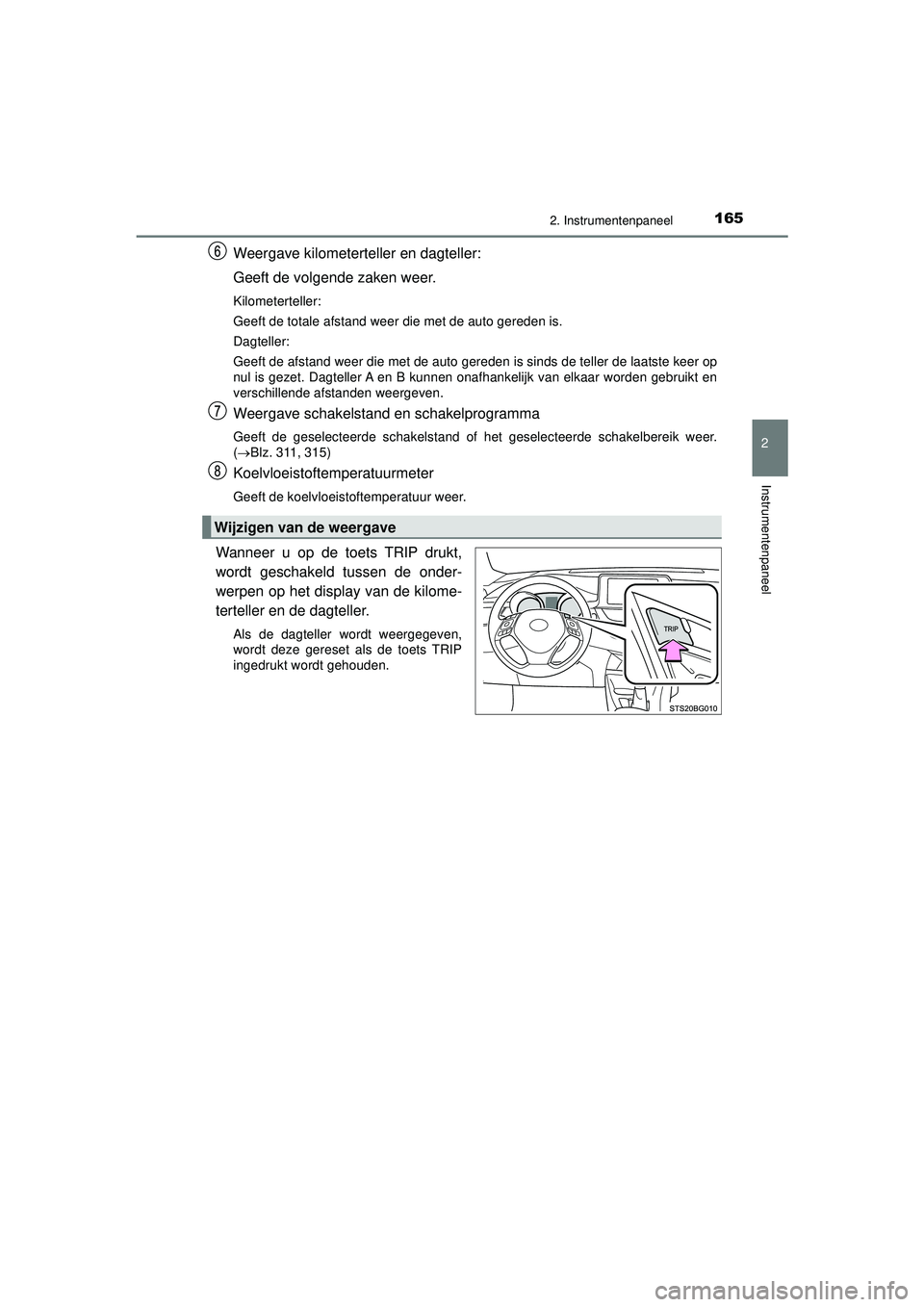

Weergave kilometerteller en dagteller:
Geeft de volgende zaken weer.
Kilometerteller:
Geeft de totale afstand weer die met de auto gereden is.
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de teller de laatste keer op
nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt en
verschillende afstanden weergeven.
Weergave schakelstand en schakelprogramma
Geeft de geselecteerde schakelstand of het geselecteerde schakelbereik weer.
(Blz. 311, 315)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
Wanneer u op de toets TRIP drukt,
wordt geschakeld tussen de onder-
werpen op het display van de kilome-
terteller en de dagteller.
Als de dagteller wordt weergegeven,
wordt deze gereset als de toets TRIP
ingedrukt wordt gehouden.
Wijzigen van de weergave
C-HR_HV_OM_Europe_OM10566E.book Page 16 5 Tuesday, October 20, 2020 9:44 AM

1662. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E
■Tellers en display worden verlicht als
Het contact wordt AAN gezet.
■ Hybridesysteemindicator
Eco-gebied
Toont dat milieuvriendelijk wordt gereden.
Power-gebied
Geeft aan dat de auto niet milieuvriendelijk rijdt (bij rijden met vol vermogen, enz.)
● In de volgende situatie werkt de hybridesysteemindicator niet.
• Het controlelampje READY brandt niet.
• De selectiehendel staat in stand P, R of N.
● Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden, rijdt u mili-
euvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De geregenereerde
energie wordt gebruikt om het batterijpakket (tractiebatterij) te laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegingsenergie
van de auto in elektrische energie bedoeld. Oplaadgebied
Geeft aan dat er energie wordt teruggewon-
nen via regeneratief remmen.
Hybride eco-gebied
Toont dat er niet vaak gebruik wordt
gemaakt van het vermogen van de benzine-
motor.
De benzinemotor wordt automatisch gestopt
en opnieuw gestart onder verschillende
omstandigheden.
C-HR_HV_OM_Europe_OM10566E.book Page 16 6 Tuesday, October 20, 2020 9:44 AM

1672. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E■

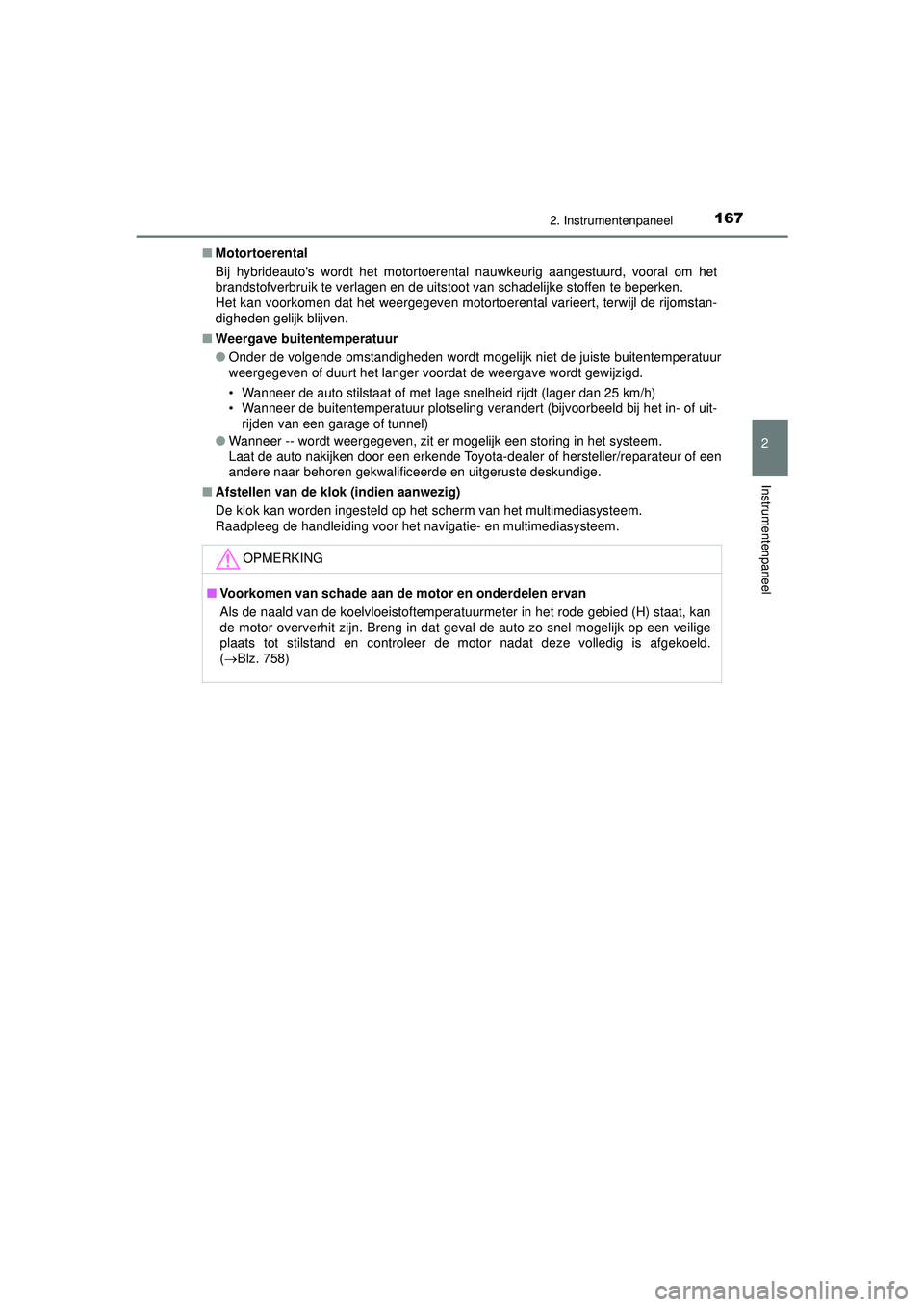

Motortoerental
Bij hybrideauto's wordt het motortoerental nauwkeurig aangestuurd, vooral om het
brandstofverbruik te verlagen en de uitstoot van schadelijke stoffen te beperken.
Het kan voorkomen dat het weergegeven motortoerental varieert, terwijl de rijomstan-
digheden gelijk blijven.
■ Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat de weergave wordt gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uit-
rijden van een garage of tunnel)
● Wanneer -- wordt weergegeven, zit er mogelijk een storing in het systeem.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Afstellen van de klok (indien aanwezig)
De klok kan worden ingesteld op het scherm van het multimediasysteem.
Raadpleeg de handleiding voor het navigatie- en multimediasysteem.
OPMERKING
■ Voorkomen van schade aan de motor en onderdelen ervan
Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H) staat, kan
de motor oververhit zijn. Breng in dat geval de auto zo snel mogelijk op een veilige
plaats tot stilstand en controleer de motor nadat deze volledig is afgekoeld.
(  Blz. 758)
C-HR_HV_OM_Europe_OM10566E.book Page 16 7 Tuesday, October 20, 2020 9:44 AM

1682. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10566E

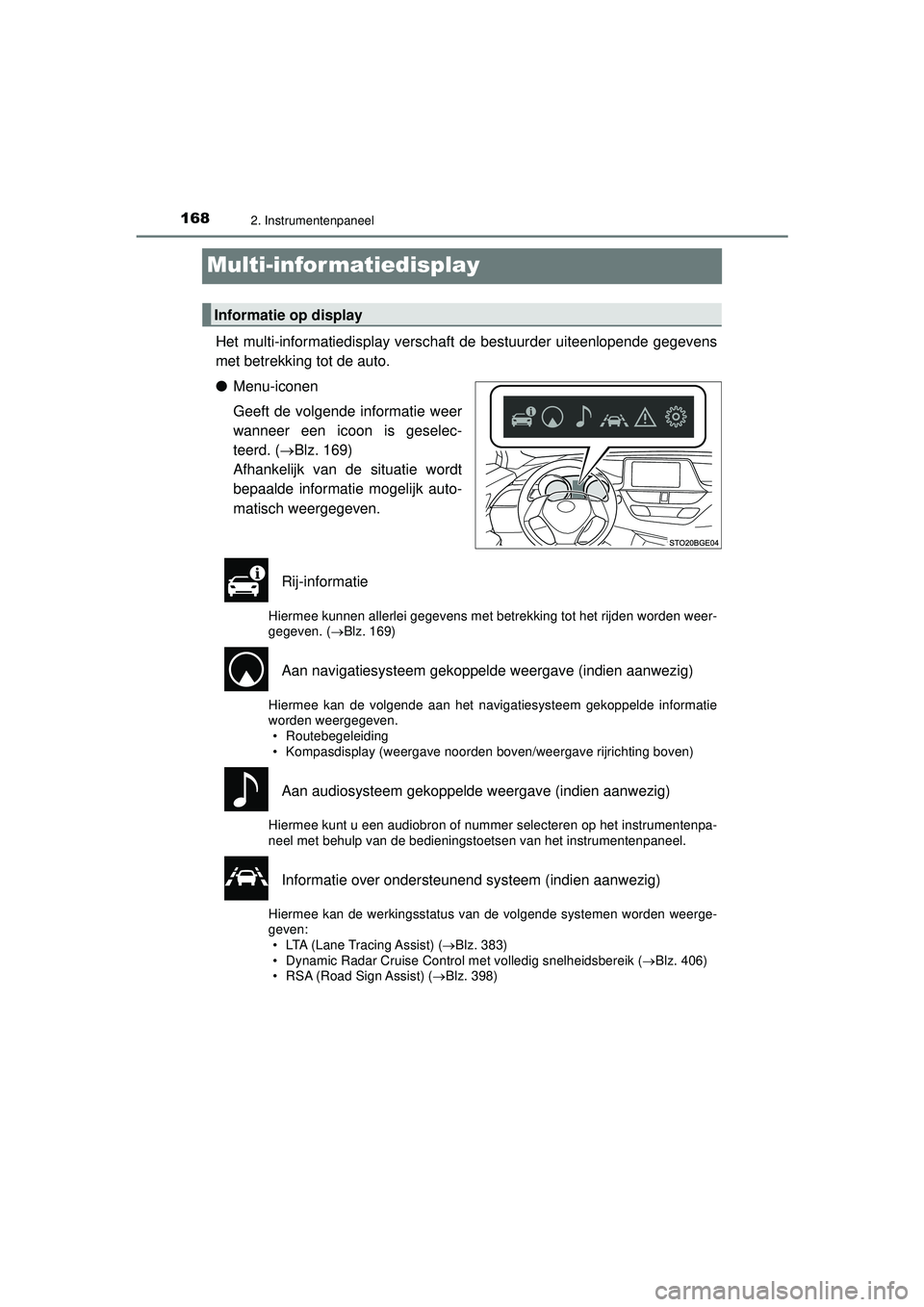

Multi-infor matiedisplay
Het multi-informatiedisplay verschaft de bestuurder uiteenlopende gegevens
met betrekking tot de auto.
●Menu-iconen
Geeft de volgende informatie weer
wanneer een icoon is geselec-
teerd. ( Blz. 169)
Afhankelijk van de situatie wordt
bepaalde informatie mogelijk auto-
matisch weergegeven.
Rij-informatie
Hiermee kunnen allerlei gegevens met betrekking tot het rijden worden weer-
gegeven. ( Blz. 169)
Aan navigatiesysteem gekoppelde weergave (indien aanwezig)
Hiermee kan de volgende aan het navi gatiesysteem gekoppelde informatie
worden weergegeven.
• Routebegeleiding
• Kompasdisplay (weergave noorden boven/weergave rijrichting boven)
Aan audiosysteem gekoppelde weergave (indien aanwezig)
Hiermee kunt u een audiobron of nummer selecteren op het instrumentenpa-
neel met behulp van de bedieningstoetsen van het instrumentenpaneel.
Informatie over ondersteunend systeem (indien aanwezig)
Hiermee kan de werkingsstatus van de volgende systemen worden weerge-
geven: • LTA (Lane Tracing Assist) ( Blz. 383)
• Dynamic Radar Cruise Control met volledig snelheidsbereik ( Blz. 406)
• RSA (Road Sign Assist) ( Blz. 398)
Informatie op display
