1272. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10566NO
Varsellampene gir føreren informasjon om feil i bilens systemer.
Varsellamper
VarsellamperSide
*1Varsellampe for bremsesystem (rød) S. 574
*1Varsellampe for funksjonsfeil S. 575
*1Varsellampe for funksjonsfeil i SRS-systemet S. 575
*1ABS-varsellampeS. 575
*1Varsellampe for elektrisk servostyring (rød) S. 575
*1Varsellampe for elektrisk servostyring (gul) S. 575
*1, 2Indikator for Toyota parkeringshjelp AV
(utstyrsavhengig) S. 576
*1, 2PKSB OFF-indikator (utstyrsavhengig) S. 576
*2ˮ
RCTA OFF ˮ-indikator (utstyrsavhengig) S. 576
*1, 3Hjulslippindikator S. 577
*1Varsellampe for bremsesystem (gul)S. 577
C-HR_HV_OM_Europe_OM10566NO.book Page 127 Monday, March 15, 2021 2:22 PM

1282. Instrumentpanel
C-HR_HV_OM_Europe_OM10566NO
*1: Disse lampene tennes når tenningsbryteren settes i ON-modus, for å viseat en systemkontroll utføres. De slukkes når hybridsystemet startes, eller
etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes, kan
det være en funksjonsfeil i et system. Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
*2: Lampen blinker for å indikere en feil.
*3: Lampen tennes for å indikere funksjonsfeil.
*4: Lampen blinker eller lyser for å indikere en feil.
*1, 4PCS-varsellampe (utstyrsavhengig) S. 577
*2Indikator for parkeringsbremsS. 578
Varsellampe for lavt drivstoffnivå S. 578
Varsellampe for førers og forsetepassasjerens
sikkerhetsbelte S. 578
Varsellampe for baksetepassasjerens sikker-
hetsbelte (på midtpanelet)
S. 578
*1Varsellampe for dekktrykk
S. 579
VarsellamperSide
C-HR_HV_OM_Europe_OM10566NO.book Page 128 Monday, March 15, 2021 2:22 PM

1292. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10566NO
Indikatorene gir føreren informasjon om driftsstatus for bilens ulike
systemer.
Indikatorer
IndikatorerSide
Blinklysindikator S. 240
Baklysindikator S. 249
FjernlysindikatorS. 250
ˮREADYˮ -indikator S. 221
Indikator for tåkelys foran (utstyrsavhengig) S. 259
Indikator for tåkelys bak S. 259
Indikator for automatisk fjernlys (utstyrsavhen-
gig)S. 255
Indikator for parkeringsbrems
S. 241
C-HR_HV_OM_Europe_OM10566NO.book Page 129 Monday, March 15, 2021 2:22 PM

1302. Instrumentpanel
C-HR_HV_OM_Europe_OM10566NO
*1: Disse lampene tennes når tenningsbryteren settes i ON-modus, for å viseat en systemkontroll utføres. De slukkes når hybridsystemet startes, eller
etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes, kan
det være en funksjonsfeil i et system. Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
*2: Lampen tennes når systemet er slått av.
*3: Indikatorlampen blinker for å vise at systemet er i drift.
*1, 2Indikator for Toyota parkeringshjelp AV
(utstyrsavhengig) S. 354
*1, 2PKSB OFF-indikator (utstyrsavhengig) S. 372
S-IPA-indikator (utstyrsavhengig)
S. 397
*1, 2BSM OFF-indikator (utstyrsavhengig)S. 345
*1BSM-sidespeilindikator
(på utvendige sidespeil) (utstyrsavhengig)S. 345,
364
*2ˮRCTA OFF ˮ-indikator (utstyrsavhengig) S. 364
Sikkerhetsindikator (på midtpanelet) S. 112,
11 5
*1, 3Hjulslippindikator S. 436
*1, 2ˮVSC OFF ˮ-indikator S. 437
*1, 2PCS-varsellampe (utstyrsavhengig) S. 277
*1ˮPASSENGER AIR BAG ˮ-indikator (på midtpa-
nelet) (utstyrsavhengig) S. 46
IndikatorerSide
C-HR_HV_OM_Europe_OM10566NO.book Page
130 Monday, March 15, 2021 2:22 PM

1312. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10566NO
Indikatorer og symboler som vises i multiinformasjonsdisplayet
IndikatorerSide
*1, 2, 3
Indikatorlampe for aktiv bremseholdfunksjon S. 246,
578
*1
Indikatorlampe for bremseholdfunksjon i hvilemodus S. 246
*4
LTA-indikator (utstyrsavhengig) S. 295,
577
Indikatorlampe for hastighetsbegrenser (utstyrsavhen-
gig) S. 342
Cruisekontrollindikator S. 318,
335
ˮ SET ˮ-indikator for cruisekontroll S. 318,
335
Indikator for radarcruisekontroll (utstyrsavhengig) S. 318
ˮ SPORT ˮ-indikator S. 340
ˮ ECO MODE ˮ-indikator S. 340
C-HR_HV_OM_Europe_OM10566NO.book Page 131 Monday, March 15, 2021 2:22 PM

1322. Instrumentpanel
C-HR_HV_OM_Europe_OM10566NO
*1: Disse lampene tennes når tenningsbryteren settes i ON-modus, for å viseat en systemkontroll utføres. De slukkes når hybridsystemet startes, eller
etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes, kan
det være en funksjonsfeil i et system. Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
*2: Indikatorlampen tennes for å vise at systemet er i drift.
*3: Lampen blinker for å indikere en feil.

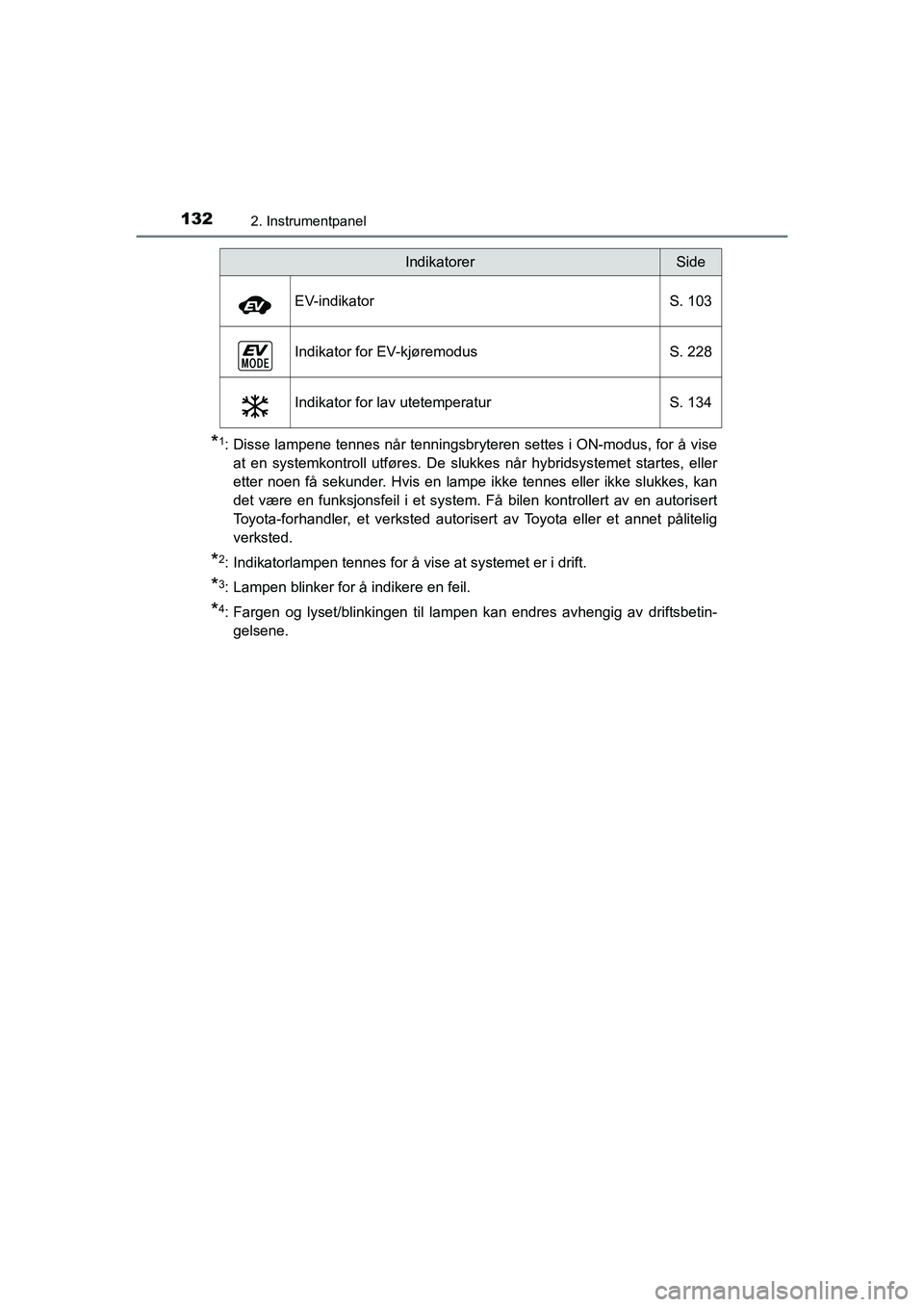

*4: Fargen og lyset/blinkingen til lampen kan endres avhengig av driftsbetin-gelsene. EV-indikator S. 103
Indikator for EV-kjøremodus S. 228
Indikator for lav utetemperatur S. 134
IndikatorerSide
C-HR_HV_OM_Europe_OM10566NO.book Page
132 Monday, March 15, 2021 2:22 PM

1332. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10566NO
Symboler i multiinformasjonsdisplayetSide
Varsellampe for ladesystem S. 574
Varsellampe for lavt motoroljetrykk S. 574
Varsellampe for høy kjølevæsketemperatur S. 579
Smart inngangs- og startsystem S. 221
Varsellampe for overoppheting av hybridsystem S. 651
Bremseoverstyringssystem/kjør-start-kontroll S. 580
ADVARSEL
n Hvis varsellampen for et sikkerhetssystem ikke tennes
Hvis en varsellampe for et sikkerhetssystem, for eksempel ABS-bremser
eller SRS-kollisjonsputer, ikke tennes når du starter hybridsystemet, kan det
bety at systemet ikke vil beskytte deg i en eventuell ulykke, noe som kan
føre til alvorlige personskader. Få bilen kontrollert av en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
C-HR_HV_OM_Europe_OM10566NO.book Page 133 Monday, March 15, 2021 2:22 PM

1342. Instrumentpanel
C-HR_HV_OM_Europe_OM10566NO
Instrumenter og målere
Enhetene som brukes på speedometeret kan variere, avhengig av re-
gion.
Hybridsystemindikator
Viser hybridsystemets ytelse eller regenereringsnivå.
Multiinformasjonsdisplay
Gir føreren en mengde informasjon om kjøreforhold. ( S. 138)
Viser varselsmeldinger ved feil. ( S. 585)
Speedometer
Viser bilens hastighet.
Drivstoffmåler
Viser resterende mengde drivstoff i tanken.
Utvendig temperaturmåler
Viser utetemperaturer mellom –40 °C og 50 °C. Indikatoren for lav utetem-
peratur tennes når omgivelsestemperaturen er 3 °C eller lavere.
Kilometerteller- og tripptellerdisplay:
Viser følgende elementer.
Kilometerteller:
Viser bilens totale kjørelengde.
Trippteller:
Viser hvor langt bilen er kjørt siden sist tripptelleren ble tilbakestilt. Tripptel-
ler A og B kan brukes til å lagre og vise ulike kjørelengder uavhengig av
hverandre.
C-HR_HV_OM_Europe_OM10566NO.book Page 134 Monday, March 15, 2021 2:22 PM

1352. Instrumentpanel
2
Instrumentpanel
C-HR_HV_OM_Europe_OM10566NO
Display for girstilling og girområde
Viser valgt girstilling eller valgt girområde. (S. 231, 235)
Måler for motorens kjølevæsketemperatur
Viser motorens kjølevæsketemperatur.
Skifter elementer på kilometertel-
ler- og tripptellerdisplayet ved å
trykke på ˮTRIP ˮ-bryteren.
Når tripptelleren vises, kan du til-
bakestille den ved å holde inne
ˮ TRIP ˮ-bryteren.
Endrer displayet
C-HR_HV_OM_Europe_OM10566NO.book Page 135 Monday, March 15, 2021 2:22 PM

1362. Instrumentpanel
C-HR_HV_OM_Europe_OM10566NO
nMålerne og displayet lyser når
Tenningsbryteren settes i ON-modus.
n Hybridsystemindikator
Miljøvennlig område
Viser at bilen kjøres på en miljøvennlig måte.
Power-område
Viser at et miljøvennlig kjøring-område overskrides (ved høy ytelse osv.)
l Indikatoren for hybridsystemet fungerer ikke i følgende situasjon.
•ˮREADY ˮ-indikatoren lyser ikke.
• Girstillingen er i området P, R eller N.
l Du kan oppnå bedre drivstofføkonomi ved å holde indikatornålen i miljø-
vennlig kjøring-området.
l Ladeområdet viser regenereringsstatusen
*. Regenerert energi brukes til å
lade hybridbatteriet.
*: Når ordet ˮregenerering ˮ brukes i denne håndboken, menes det omforming
av energien som skapes av bilens bevegelse til elektrisk energi. Ladeområde
Viser at det gjenvinnes energi via den
regenerative bremsen.
Hybridmiljøvennlig område
Viser at bensinmotoren ikke brukes i
noen særlig grad.
Bensinmotoren stopper og starter auto-
matisk under enkelte forhold.
