4594-5. Uso dei sistemi di supporto alla guida
4
Guida

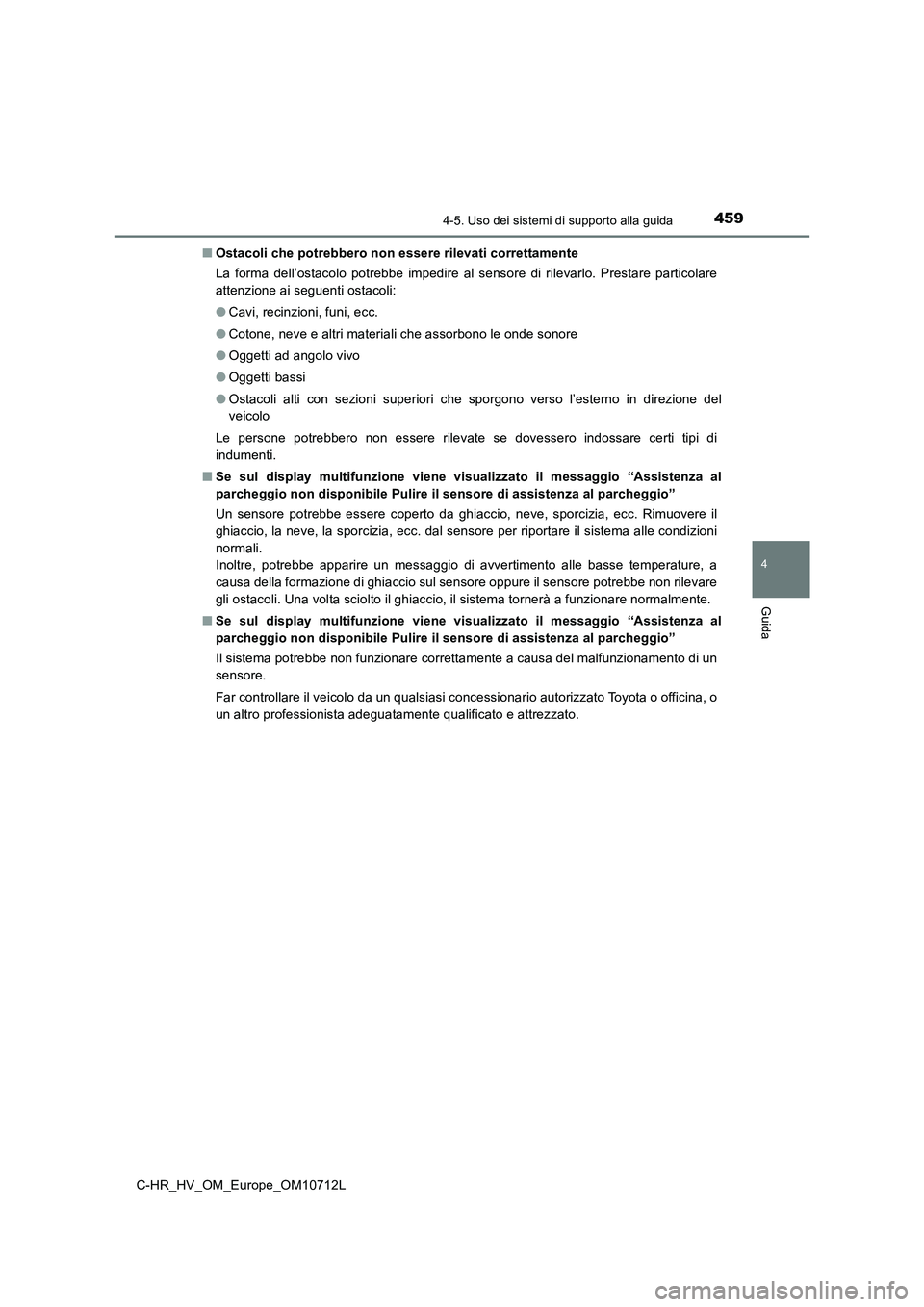

C-HR_HV_OM_Europe_OM10712L■Ostacoli che potrebbero non essere rilevati correttamente
La forma dell’ostacolo potrebbe impedire al sensore di rilevarlo. Prestare particolare
attenzione ai seguenti ostacoli:
●Cavi, recinzioni, funi, ecc.
●Cotone, neve e altri materiali che assorbono le onde sonore
●Oggetti ad angolo vivo
●Oggetti bassi
●Ostacoli alti con sezioni superiori che sporgono verso l’esterno in direzione del
veicolo
Le persone potrebbero non essere rilevate se dovessero indossare certi tipi di
indumenti.
■Se sul display multifunzione viene visualizzato il messaggio “Assistenza al
parcheggio non disponibile Pulire il sensore di assistenza al parcheggio”
Un sensore potrebbe essere coperto da ghiaccio, neve, sporcizia, ecc. Rimuovere il
ghiaccio, la neve, la sporcizia, ecc. dal sensore per riportare il sistema alle condizioni
normali.
Inoltre, potrebbe apparire un messaggio di avvertimento alle basse temperature, a
causa della formazione di ghiaccio sul sensore oppure il sensore potrebbe non rilevare
gli ostacoli. Una volta sciolto il ghiaccio, il sistema tornerà a funzionare normalmente.
■Se sul display multifunzione viene visualizzato il messaggio “Assistenza al
parcheggio non disponibile Pulire il sensore di assistenza al parcheggio”
Il sistema potrebbe non funzionare correttamente a causa del malfunzionamento di un
sensore.
Far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.

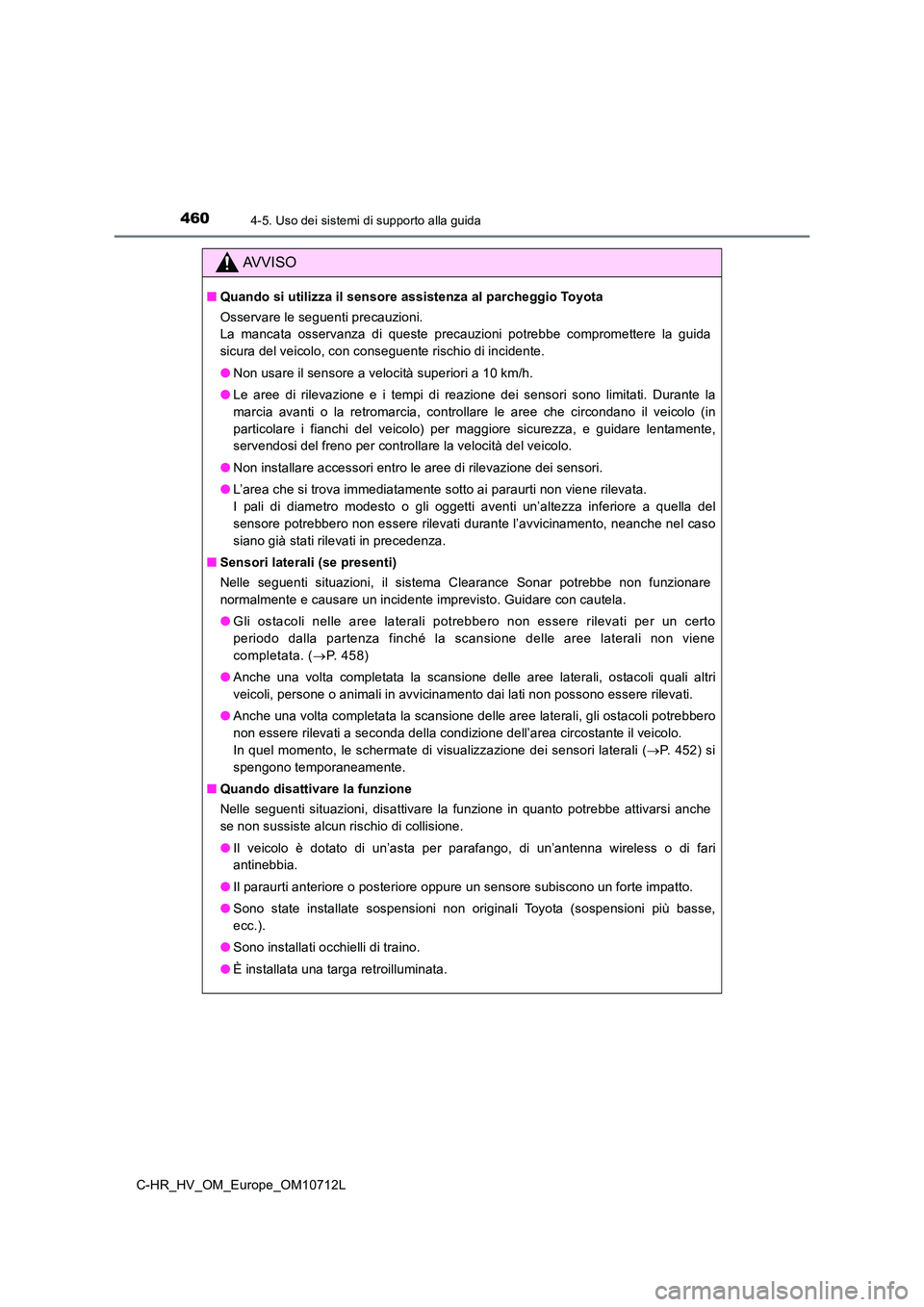

4604-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10712L
AVVISO
■Quando si utilizza il sensore assistenza al parcheggio Toyota
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe compromettere la guida
sicura del veicolo, con conseguente rischio di incidente.
● Non usare il sensore a velocità superiori a 10 km/h.
● Le aree di rilevazione e i tempi di reazione dei sensori sono limitati. Durante la
marcia avanti o la retromarcia, controllare le aree che circondano il veicolo (in
particolare i fianchi del veicolo) per maggiore sicurezza, e guidare lentamente,
servendosi del freno per controllare la velocità del veicolo.
● Non installare accessori entro le aree di rilevazione dei sensori.
● L’area che si trova immediatamente sotto ai paraurti non viene rilevata.
I pali di diametro modesto o gli oggetti aventi un’altezza inferiore a quella del
sensore potrebbero non essere rilevati durante l’avvicinamento, neanche nel caso
siano già stati rilevati in precedenza.
■ Sensori laterali (se presenti)
Nelle seguenti situazioni, il sistema Clearance Sonar potrebbe non funzionare
normalmente e causare un incidente imprevisto. Guidare con cautela.
● Gli ostacoli nelle aree laterali potrebbero non essere rilevati per un certo
periodo dalla partenza finché la scansione delle aree laterali non viene
completata. ( P. 458)
● Anche una volta completata la scansione delle aree laterali, ostacoli quali altri
veicoli, persone o animali in avvicinamento dai lati non possono essere rilevati.
● Anche una volta completata la scansione delle aree laterali, gli ostacoli potrebbero
non essere rilevati a seconda della condizione dell’area circostante il veicolo.
In quel momento, le schermate di visualizzazione dei sensori laterali ( P. 452) si
spengono temporaneamente.
■ Quando disattivare la funzione
Nelle seguenti situazioni, disattivare la funzione in quanto potrebbe attivarsi anche
se non sussiste alcun rischio di collisione.
● Il veicolo è dotato di un’asta per parafango, di un’antenna wireless o di fari
antinebbia.
● Il paraurti anteriore o posteriore oppure un sensore subiscono un forte impatto.
● Sono state installate sospensioni non originali Toyota (sospensioni più basse,
ecc.).
● Sono installati occhielli di traino.
● È installata una targa retroilluminata.

4614-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10712L
AVVISO
■Quando si utilizza il sensore assistenza al parcheggio Toyota
Nelle seguenti situazioni, il sistema potrebbe non funzionare correttamente a causa
di un malfunzionamento del sensore, ecc. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● La schermata che visualizza il funzionamento del sensore assistenza al parcheggio
Toyota lampeggia o rimane costantemente presente e suona un segnale acustico
anche se non vengono rilevati ostacoli.
● Se l’area circostante un sensore urta qualcosa, o subisce un impatto violento.
● Se il paraurti o la griglia urta qualcosa.
● Se la schermata di visualizzazione lampeggia o appare di continuo e non entra in
funzione un cicalino, tranne quando è stata attivata la funzione di silenziamento.
● Se si verifica un errore di visualizzazione, controllare innanzitutto il sensore.
Se si verifica l’errore anche se non sono presenti ghiaccio, neve o fango sul
sensore, è probabile che il sensore sia guasto.
■ Da notare quando si lava il veicolo
Non rivolgere forti getti d’acqua o vapore verso la zona dei sensori.
La mancata osservanza di questa precauzione potrebbe provocare il
malfunzionamento dei sensori.
● Quando si utilizza un’apparecchiatura di lavaggio ad alta pressione per lavare il
veicolo, non spruzzare l’acqua direttamente sui sensori, in quanto potrebbero poi
funzionare in modo difettoso.
● Se si effettua il lavaggio del veicolo con il vapore, non dirigere il getto di vapore
troppo vicino ai sensori, in quanto potrebbero poi funzionare in modo difettoso.

4624-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10712L

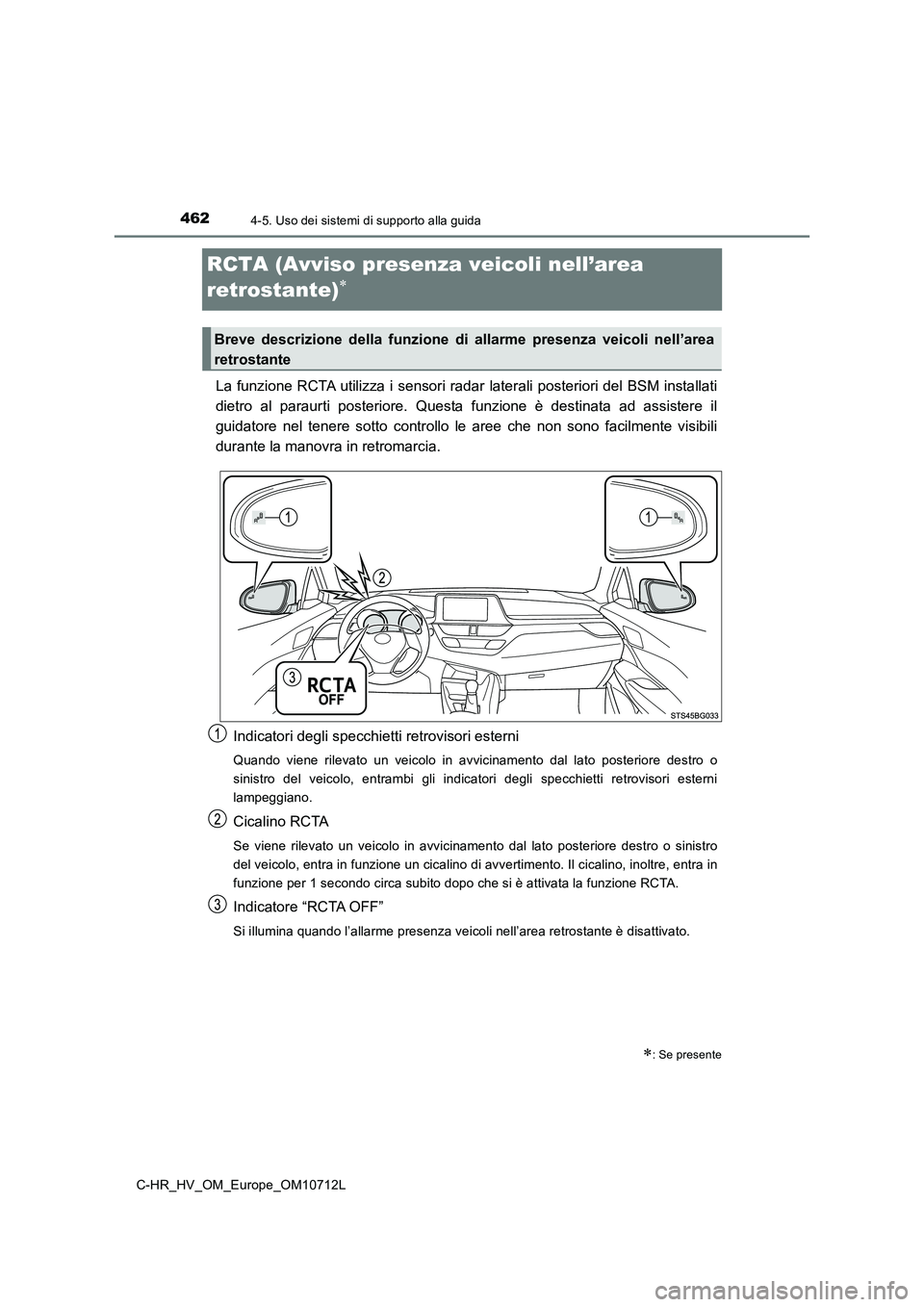

RCTA (Avviso presenza veicoli nell’area
retrostante)

La funzione RCTA utilizza i sensori radar laterali posteriori del BSM installati
dietro al paraurti posteriore. Questa funzione è destinata ad assistere il
guidatore nel tenere sotto controllo le aree che non sono facilmente visibili
durante la manovra in retromarcia.
Indicatori degli specchietti retrovisori esterni
Quando viene rilevato un veicolo in avvicinamento dal lato posteriore destro o
sinistro del veicolo, entrambi gli indicatori degli specchietti retrovisori esterni
lampeggiano.
Cicalino RCTA
Se viene rilevato un veicolo in avvicinamento dal lato posteriore destro o sinistro
del veicolo, entra in funzione un cicalino di avvertimento. Il cicalino, inoltre, entra in
funzione per 1 secondo circa subito dopo che si è attivata la funzione RCTA.
Indicatore “RCTA OFF”
Si illumina quando l’allarme presenza veicoli nell’area retrostante è disattivato.
: Se presente
Breve descrizione della funzione di allarme presenza veicoli nell’area
retrostante

4634-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10712L
Premere “” o “” fra gli interruttori di comando e selezionare .
Premere “” o “” fra gli interruttori di comando e selezionare .
Premere “” o “” fra gli interruttori di comando e selezionare “RCTA”.
Quando si disattiva la funzione RCTA, si illumina l’indicatore “RCTA OFF”
(P. 462). (Ogni volta che si spegne l’interruttore POWER e quindi si passa
alla modalità ON, la funzione RCTA viene attivata automaticamente.)
■Visibilità degli indicatori degli specchietti retrovisori esterni
In presenza di una forte luce solare, potrebbe risultare difficile vedere l’indicatore dello
specchietto retrovisore esterno.
■Udibilità del cicalino di avvertimento RCTA
Il cicalino di avvertimento RCTA potrebbe risultare difficile da udire in presenza di
rumori forti, quali il volume troppo alto dell’impianto audio.
■Se viene visualizzato il messaggio “RCTA non disponibile” sul display
multifunzione
Acqua, neve, fango, ecc. potrebbero essersi accumulati nell’area circostante il
sensore del paraurti (P. 446).
Rimuovendo l’acqua, la neve, il fango, ecc. dalla zona circostante il sensore del
paraurti, questo dovrebbe riprendere a funzionare regolarmente.
Il sensore potrebbe inoltre non funzionare regolarmente in condizioni di caldo o freddo
intenso.
■Se viene visualizzato il messaggio “Malfunzionamento RCTA Recarsi dal
concessionario” sul display multifunzione
Il sensore potrebbe non funzionare correttamente o essere disallineato. Far controllare
il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■Sensori radar posteriori laterali
P. 4 4 6
Attivazione/disattivazione della funzione RCTA
1
2
3

4644-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10712L
Le funzioni RCTA quando il veicolo è in retromarcia. Esso può rilevare altri
veicoli in avvicinamento dalla parte posteriore destra o sinistra del veicolo.
Questa funzione utilizza dei sensori radar per avvisare il guidatore della
presenza di un altro veicolo facendo lampeggiare gli indicatori degli
specchietti retrovisori esterni e azionando un cicalino.
Funzione RCTA
Veicoli in avvicinamento Aree di rilevamento
AVVISO
■ Avvertenze relative all’utilizzo della funzione
Il guidatore rimane sempre unico responsabile di una guida sicura. Guidare sempre
nel rispetto delle regole per la sicurezza, prestando attenzione a quanto avviene
sulla strada.
La funzione RCTA è una funzione supplementare che avvisa il guidatore circa
l’avvicinamento di un veicolo dal lato posteriore destro o sinistro del veicolo. Poiché
la funzione RCTA potrebbe non funzionare correttamente in determinate condizioni,
è necessario che il guidatore verifichi con i propri occhi che sussistano le condizioni
di sicurezza. Facendo eccessivo affidamento sulla funzione si possono causare
incidenti con conseguenti lesioni gravi o mortali.

4654-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10712L
Sono delineate sotto le aree entro le quali il sistema riesce a rilevare la
presenza di veicoli.
Per dare al guidatore più tempo per reagire, il cicalino può avvisarlo
dell’avvicinamento di veicoli da una grande distanza che stanno marciando a
velocità particolarmente elevate.
Esempio:
■ La funzione RCTA è attiva quando
La funzione RCTA è attiva quando risultano soddisfatte tutte le condizioni seguenti:
● Il sistema RCTA è impostato su attivo. (P. 4 6 3 )
● La leva del cambio è in posizione R.
● La velocità del veicolo è inferiore a circa 8 km/h.
● La velocità del veicolo in avvicinamento è compresa tra 8 km/h e 28 km/h circa.
■ Regolazione del volume del cicalino
 P. 4 5 5
Aree di rilevazione della funzione RCTA
Veicolo in avvicinamentoVe l o c i t à
Distanza
approssimativa
per l’attivazione
dell’allarme
Ve l o c e28 km/h20 m
Lento8 km/h5,5 m

4664-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10712L

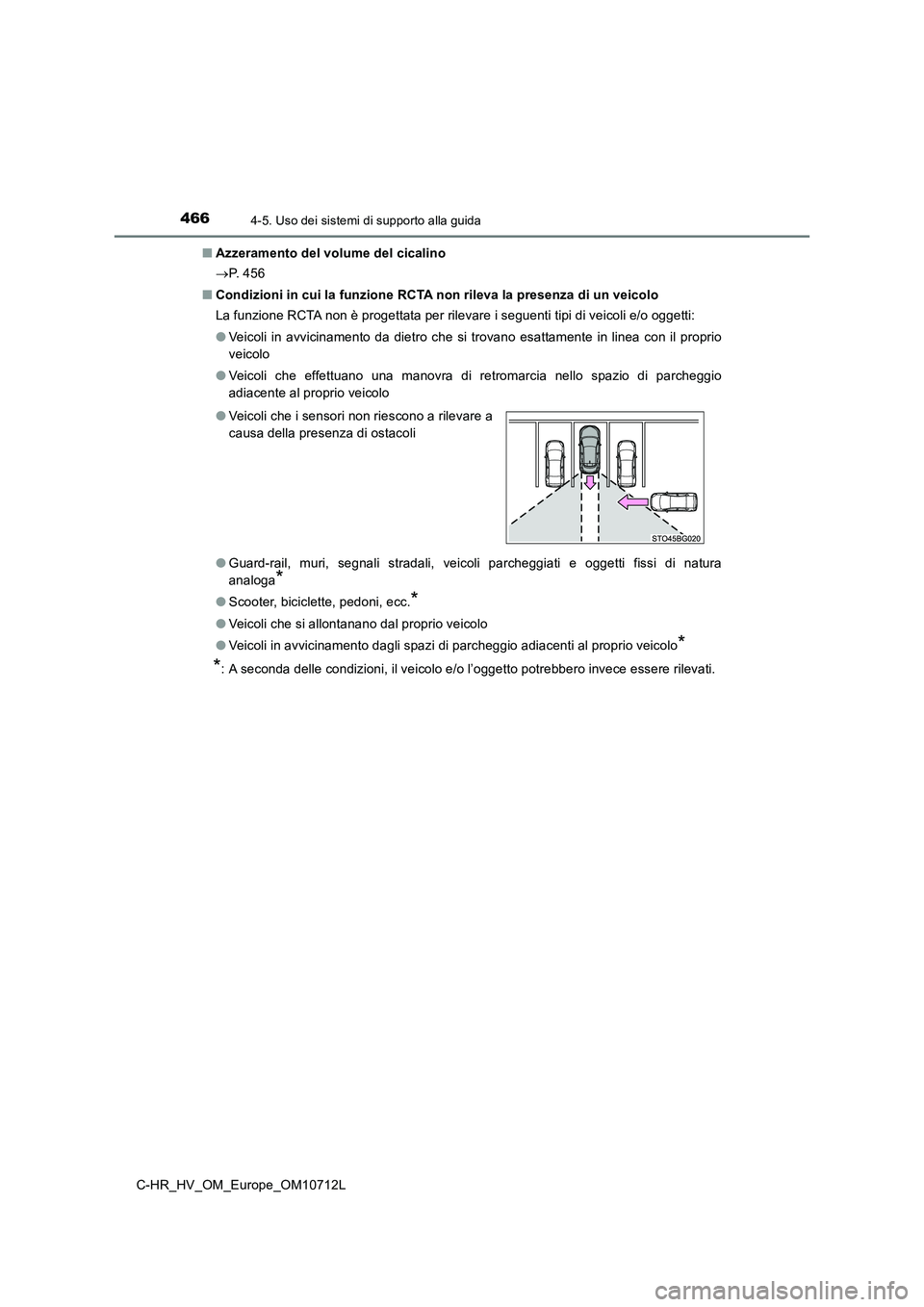

■ Azzeramento del volume del cicalino
 P. 4 5 6
■ Condizioni in cui la funzione RCTA non rileva la presenza di un veicolo
La funzione RCTA non è progettata per rilevare i seguenti tipi di veicoli e/o oggetti:
● Veicoli in avvicinamento da dietro che si trovano esattamente in linea con il proprio
veicolo
● Veicoli che effettuano una manovra di retromarcia nello spazio di parcheggio
adiacente al proprio veicolo
● Guard-rail, muri, segnali stradali, veicoli parcheggiati e oggetti fissi di natura
analoga*
● Scooter, biciclette, pedoni, ecc.*
●Veicoli che si allontanano dal proprio veicolo
● Veicoli in avvicinamento dagli spazi di parcheggio adiacenti al proprio veicolo*
*: A seconda delle condizioni, il veicolo e/o l’oggetto potrebbero invece essere rilevati.
● Veicoli che i sensori non riescono a rilevare a
causa della presenza di ostacoli

4674-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10712L
■ Condizioni in cui la funzione RCTA può non funzionare correttamente
● La funzione RCTA potrebbe non rilevare correttamente i veicoli nelle situazioni
seguenti:
• Quando il sensore è disallineato a causa di un forte impatto contro il sensore
stesso o la zona circostante
• Quando il sensore o la zona circostante del paraurti posteriore sono coperti di
fango, neve, ghiaccio, adesivi, ecc.
• Durante la guida su strade bagnate a causa dell’acqua residua in caso di cattivo
tempo, ad esempio pioggia battente, neve o nebbia
• Quando si avvicinano più veicoli e la distanza tra essi è molto modesta
• Quando si sta avvicinando un veicolo ad alta velocità
• Durante la retromarcia in pendenza con
un improvviso cambiamento di pendenza
• Uscendo da un parcheggio con una
modesta angolazione

4684-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10712L
• Subito dopo che la funzione RCTA è stata attivata
• Subito dopo l’avviamento del sistema ibrido con la funzione RCTA attivata
● I casi in cui la funzione RCTA potrebbe rilevare inutilmente un veicolo e/o un oggetto
possono aumentare nelle condizioni seguenti:
• Quando un veicolo passa vicino al vostro veicolo
• Quando vi è solo una breve distanza tra il proprio veicolo e degli oggetti metallici
che potrebbero riflettere le onde elettriche verso la parte posteriore del veicolo,
quali guard-rail, muri, segnali o veicoli parcheggiati
• Quando i sensori non riescono a rilevare
un veicolo a causa della presenza di
ostacoli
• Quando lo spazio di parcheggio si trova di
fronte a una strada e su di essa transitano
dei veicoli
