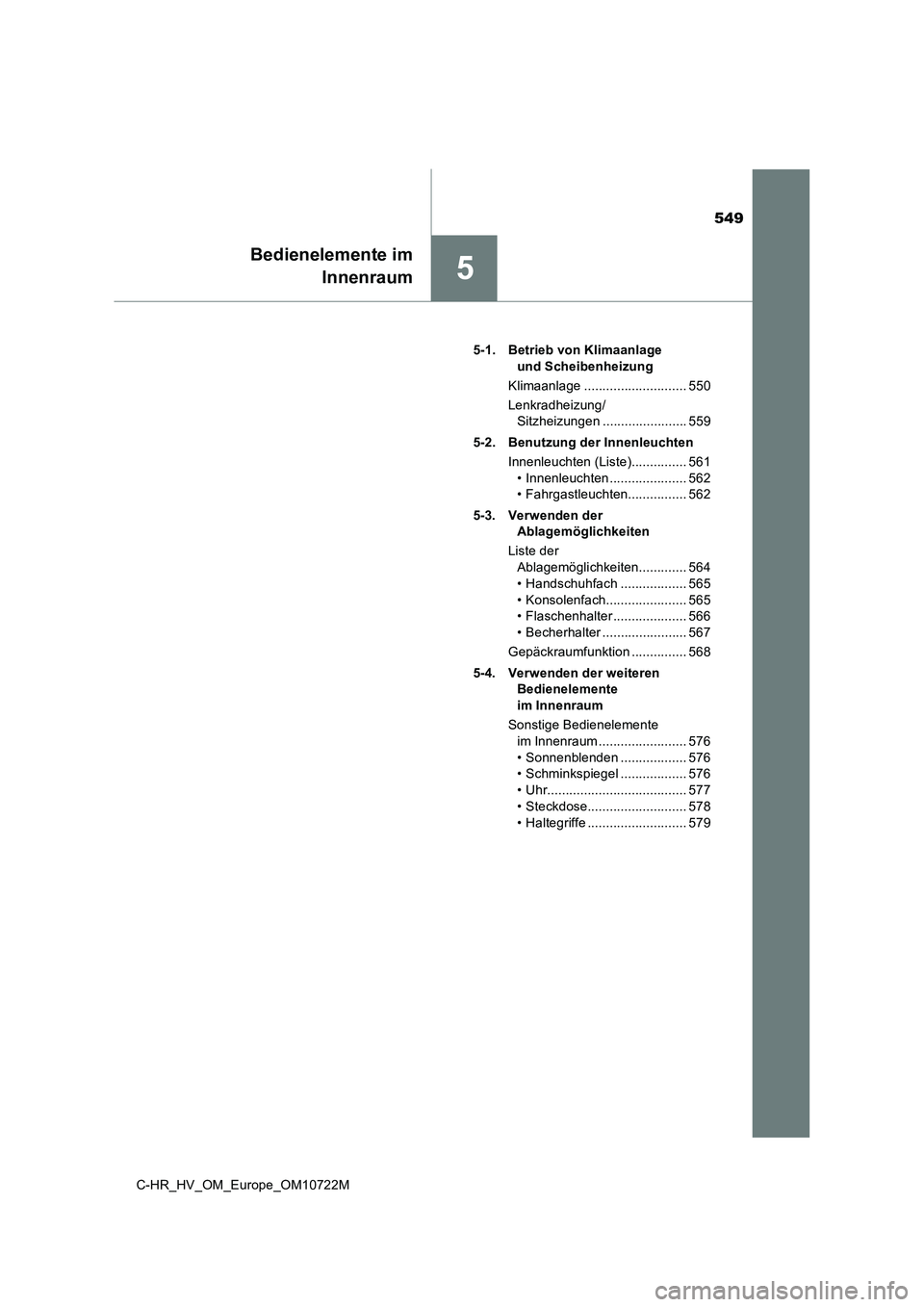

TOYOTA C-HR 2022 Betriebsanleitungen (in German)

549
5
Bedienelemente im
Innenraum
C-HR_HV_OM_Europe_OM10722M
5-1. Betrieb von Klimaanlage
und Scheibenheizung
Klimaanlage ............................ 550
Lenkradheizung/
Sitzheizungen ....................... 559
5-2. Benutzung der Innenleuchten
Innenleuchten (Liste)............... 561
• Innenleuchten ..................... 562
• Fahrgastleuchten................ 562
5-3. Verwenden der
Ablagemöglichkeiten
Liste der
Ablagemöglichkeiten............. 564
• Handschuhfach .................. 565
• Konsolenfach...................... 565
• Flaschenhalter .................... 566
• Becherhalter ....................... 567
Gepäckraumfunktion ............... 568
5-4. Verwenden der weiteren
Bedienelemente
im Innenraum
Sonstige Bedienelemente
im Innenraum ........................ 576
• Sonnenblenden .................. 576
• Schminkspiegel .................. 576
• Uhr...................................... 577
• Steckdose........................... 578
• Haltegriffe ........................... 579

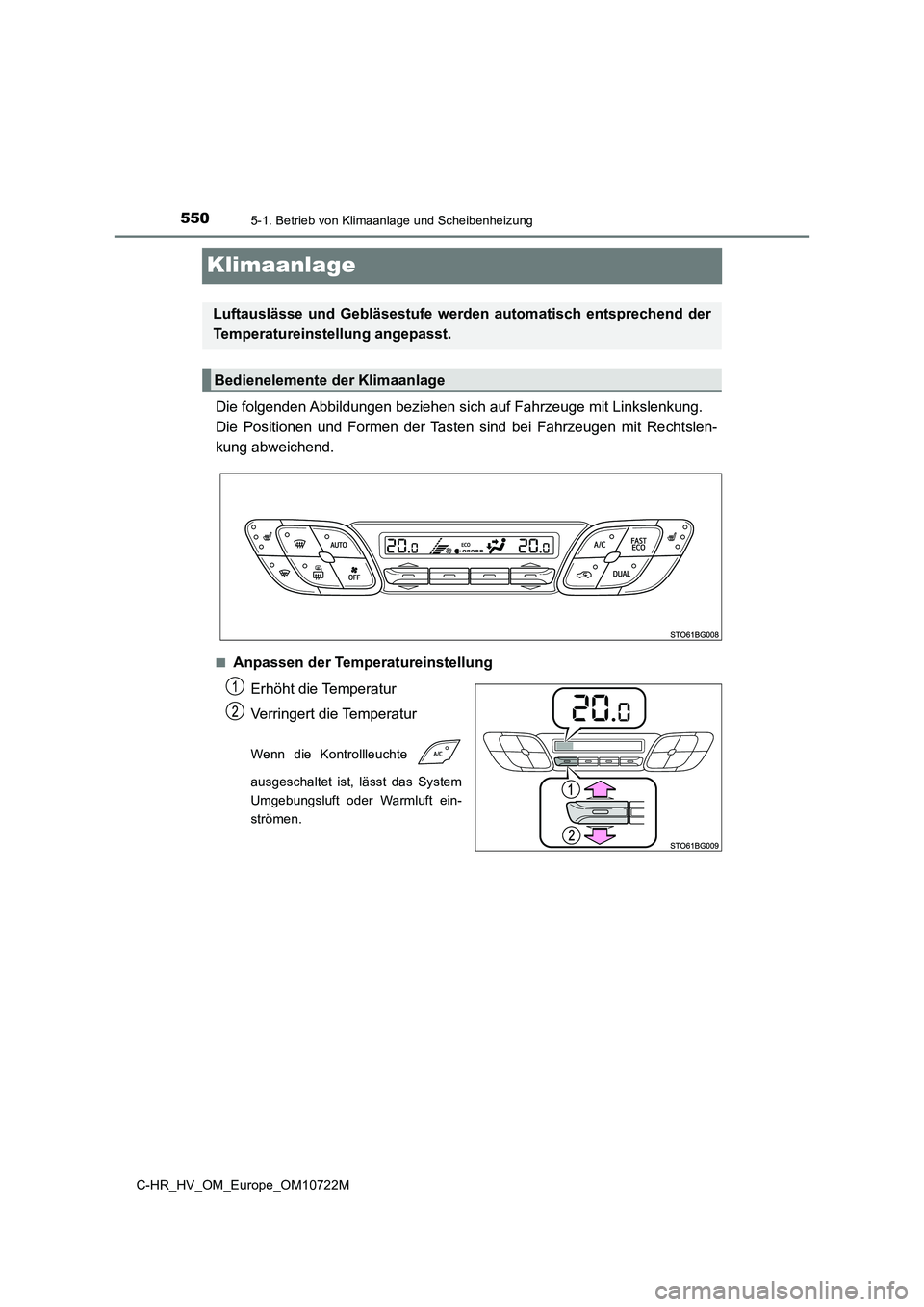

5505-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10722M
Klimaanlage
Die folgenden Abbildungen beziehen sich auf Fahrzeuge mit Linkslenkung.
Die Positionen und Formen der Tasten sind bei Fahrzeugen mit Re chtslen-
kung abweichend.
■Anpassen der Temperatureinstellung
Erhöht die Temperatur
Verringert die Temperatur
Wenn die Kontrollleuchte
ausgeschaltet ist, lässt das System
Umgebungsluft oder Warmluft ein-
strömen.
Luftauslässe und Gebläsestufe werden automatisch entsprechend d er
Temperatureinstellung angepasst.
Bedienelemente der Klimaanlage

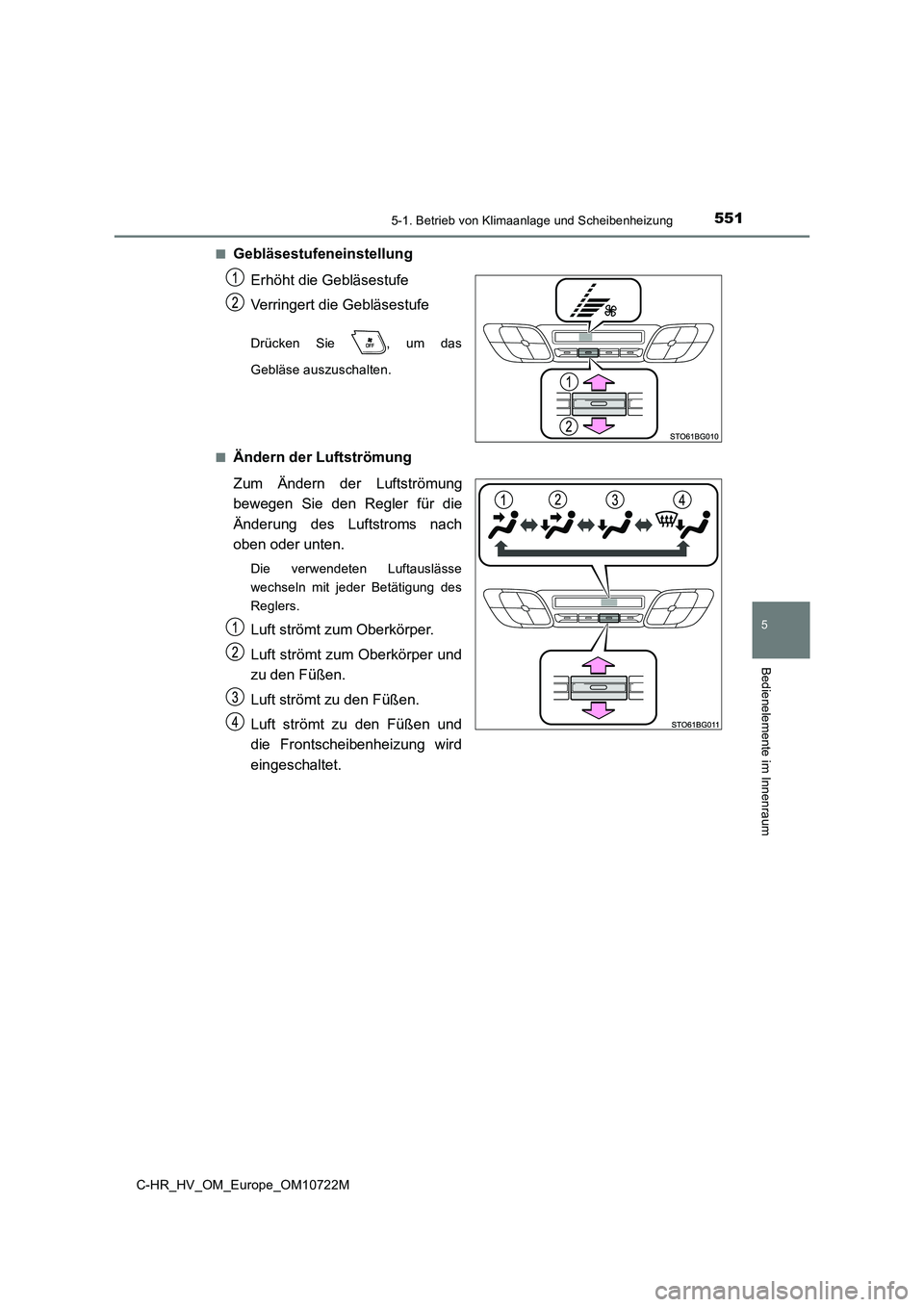

5515-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10722M
5
Bedienelemente im Innenraum
■Gebläsestufeneinstellung
Erhöht die Gebläsestufe
Verringert die Gebläsestufe
Drücken Sie , um das
Gebläse auszuschalten.
■Ändern der Luftströmung
Zum Ändern der Luftströmung
bewegen Sie den Regler für die
Änderung des Luftstroms nach
oben oder unten.
Die verwendeten Luftauslässe
wechseln mit jeder Betätigung des
Reglers.
Luft strömt zum Oberkörper.
Luft strömt zum Oberkörper und
zu den Füßen.
Luft strömt zu den Füßen.
Luft strömt zu den Füßen und
die Frontscheibenheizung wird
eingeschaltet.

5525-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10722M
Drücken Sie die Taste .
Die Entfeuchtungsfunktion wird aktiviert. Luftauslässe und Gebl äsestufe
werden automatisch entsprechend der Temperatureinstellung angep asst.
Passen Sie die Temperatureinstellung an.
Drücken Sie .
Die Kühl- und Entfeuchtungsfunktion wird mit jedem Druck auf e in- bzw.
ausgeschaltet.
Zum Anhalten des Vorgangs drücken Sie die Taste .
■Anzeige Automatischer Modus
Wenn die Einstellung der Gebläsestufe oder der Luftströmungsmod us
betätigt werden, geht die Anzeige zum Automatik-Modus aus. Der Auto-
matik-Modus für andere Funktionen als die betätigte bleibt jedo ch erhal-
ten.
■Getrennte Anpassung der Temperatu r für Fahrer- und Beifahrersitz
Führen Sie zum Aktivieren des Dual-Regelungsmodus einen der fol gen-
den Schritte durch:
● Drücken Sie .
● Passen Sie die Temperatureinstellung für die Beifahrerseite an.
Die Kontrollleuchte leuchtet auf, wenn der Dual-Regelungsmodus eingeschaltet ist.
Verwenden des automatischen Modus
1
2
3
4

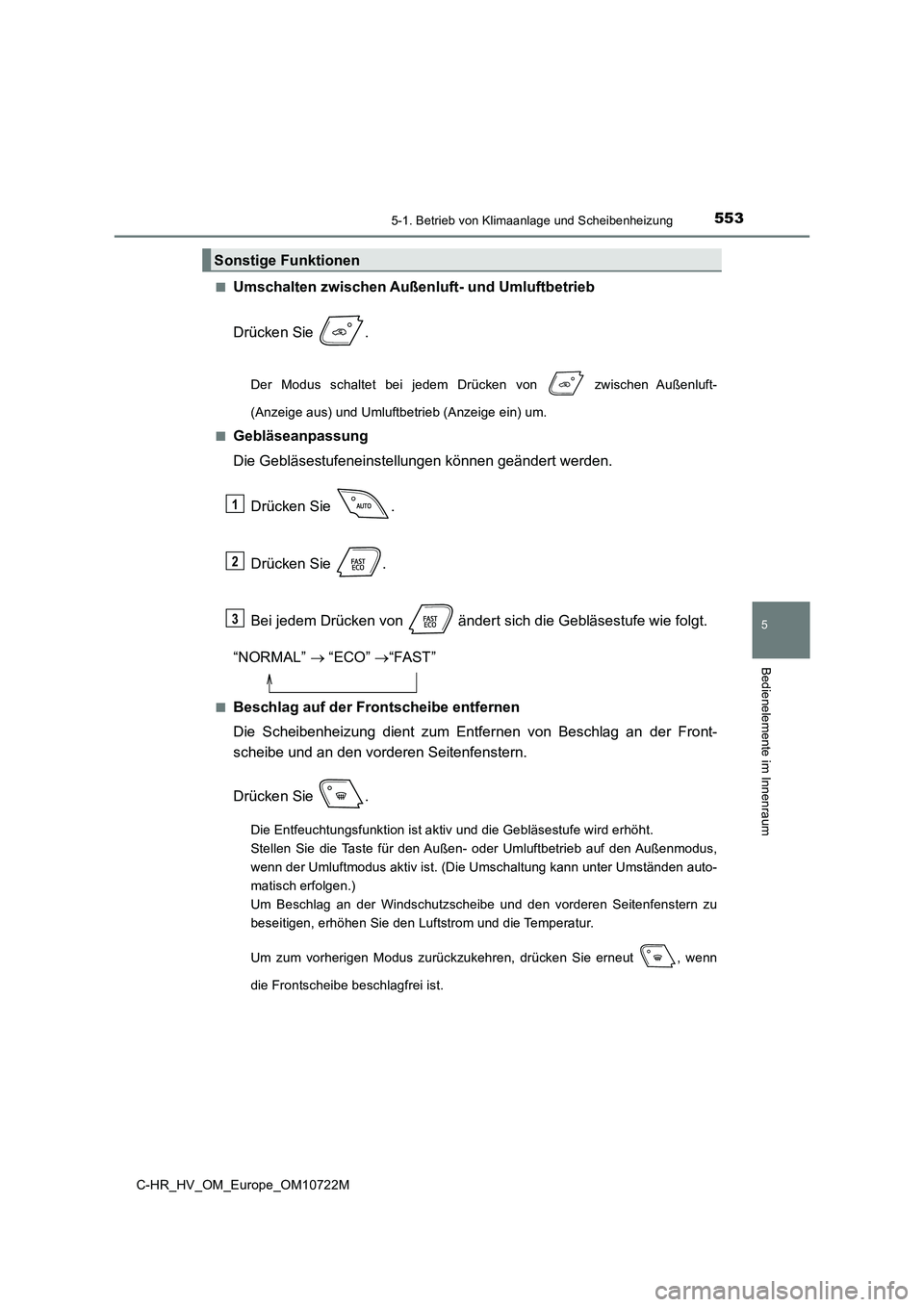

5535-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10722M
5
Bedienelemente im Innenraum
■Umschalten zwischen Außenluft- und Umluftbetrieb
Drücken Sie .
Der Modus schaltet bei jedem Drücken von zwischen Außenluft-
(Anzeige aus) und Umluftbetrieb (Anzeige ein) um.
■Gebläseanpassung
Die Gebläsestufeneinstellungen können geändert werden.
Drücken Sie .
Drücken Sie .
Bei jedem Drücken von ändert sich die Gebläsestufe wie folgt.
“NORMAL”  “ECO” “FAST”
■Beschlag auf der Frontscheibe entfernen
Die Scheibenheizung dient zum Entfernen von Beschlag an der Fro nt-
scheibe und an den vorderen Seitenfenstern.
Drücken Sie .
Die Entfeuchtungsfunktion ist aktiv und die Gebläsestufe wird e rhöht.
Stellen Sie die Taste für den Außen- oder Umluftbetrieb auf den Außenmodus,
wenn der Umluftmodus aktiv ist. (Die Umschaltung kann unter Ums tänden auto-
matisch erfolgen.)
Um Beschlag an der Windschutzscheibe und den vorderen Seitenfen stern zu
beseitigen, erhöhen Sie den Luftstrom und die Temperatur.
Um zum vorherigen Modus zurückzukehren, drücken Sie erneut , we nn
die Frontscheibe beschlagfrei ist.
Sonstige Funktionen
1
2
3

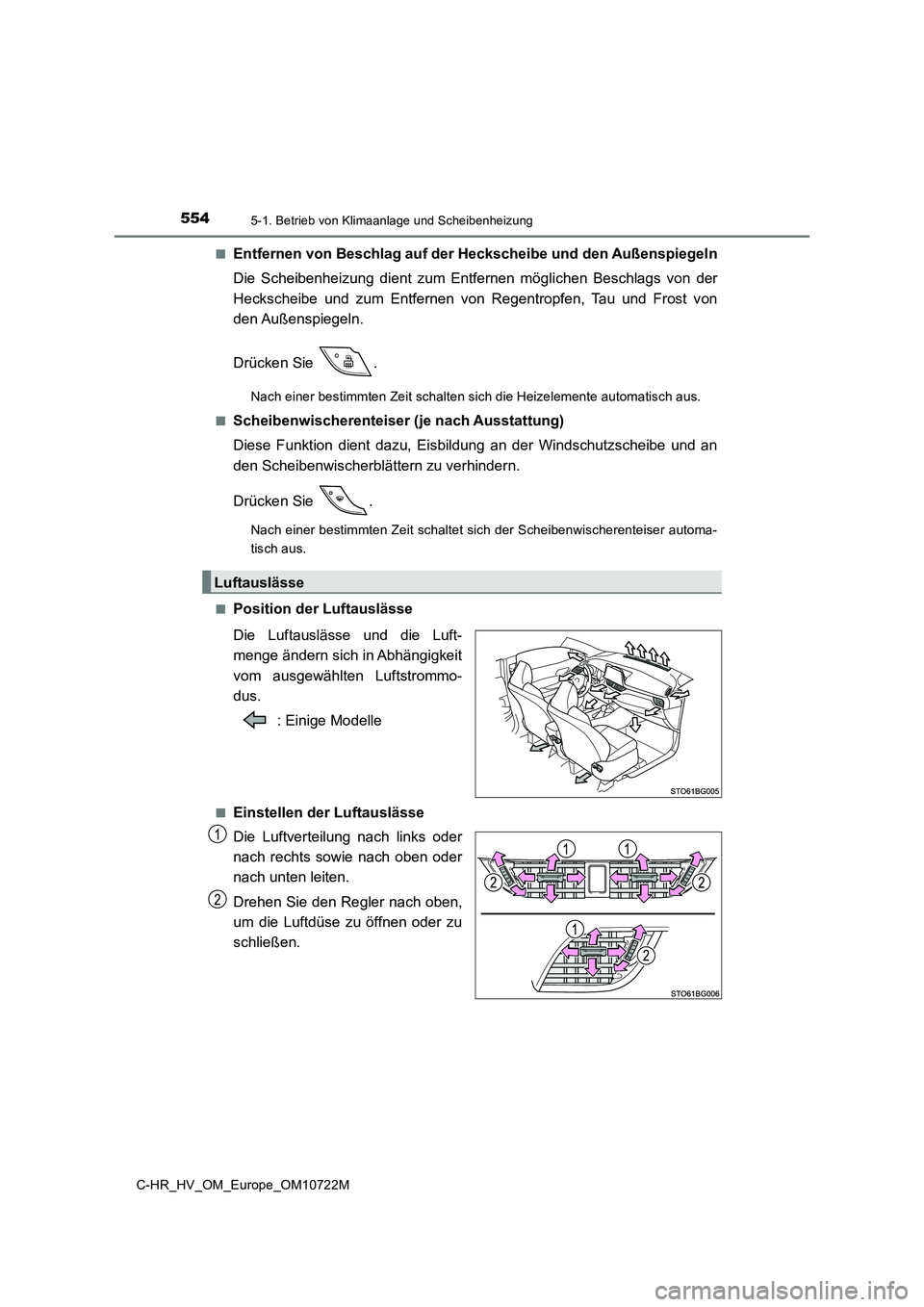

5545-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10722M
■Entfernen von Beschlag auf der Heckscheibe und den Außenspiegel n
Die Scheibenheizung dient zum Entfernen möglichen Beschlags von der
Heckscheibe und zum Entfernen von Regentropfen, Tau und Frost v on
den Außenspiegeln.
Drücken Sie .
Nach einer bestimmten Zeit schalten sich die Heizelemente autom atisch aus.
■Scheibenwischerenteiser (je nach Ausstattung)
Diese Funktion dient dazu, Eisbildung an der Windschutzscheibe und an
den Scheibenwischerblättern zu verhindern.
Drücken Sie .
Nach einer bestimmten Zeit schaltet sich der Scheibenwischerent eiser automa-
tisch aus.
■Position der Luftauslässe
Die Luftauslässe und die Luft-
menge ändern sich in Abhängigkeit
vom ausgewählten Luftstrommo-
dus.
: Einige Modelle
■Einstellen der Luftauslässe
Die Luftverteilung nach links oder
nach rechts sowie nach oben oder
nach unten leiten.
Drehen Sie den Regler nach oben,
um die Luftdüse zu öffnen oder zu
schließen.
Luftauslässe

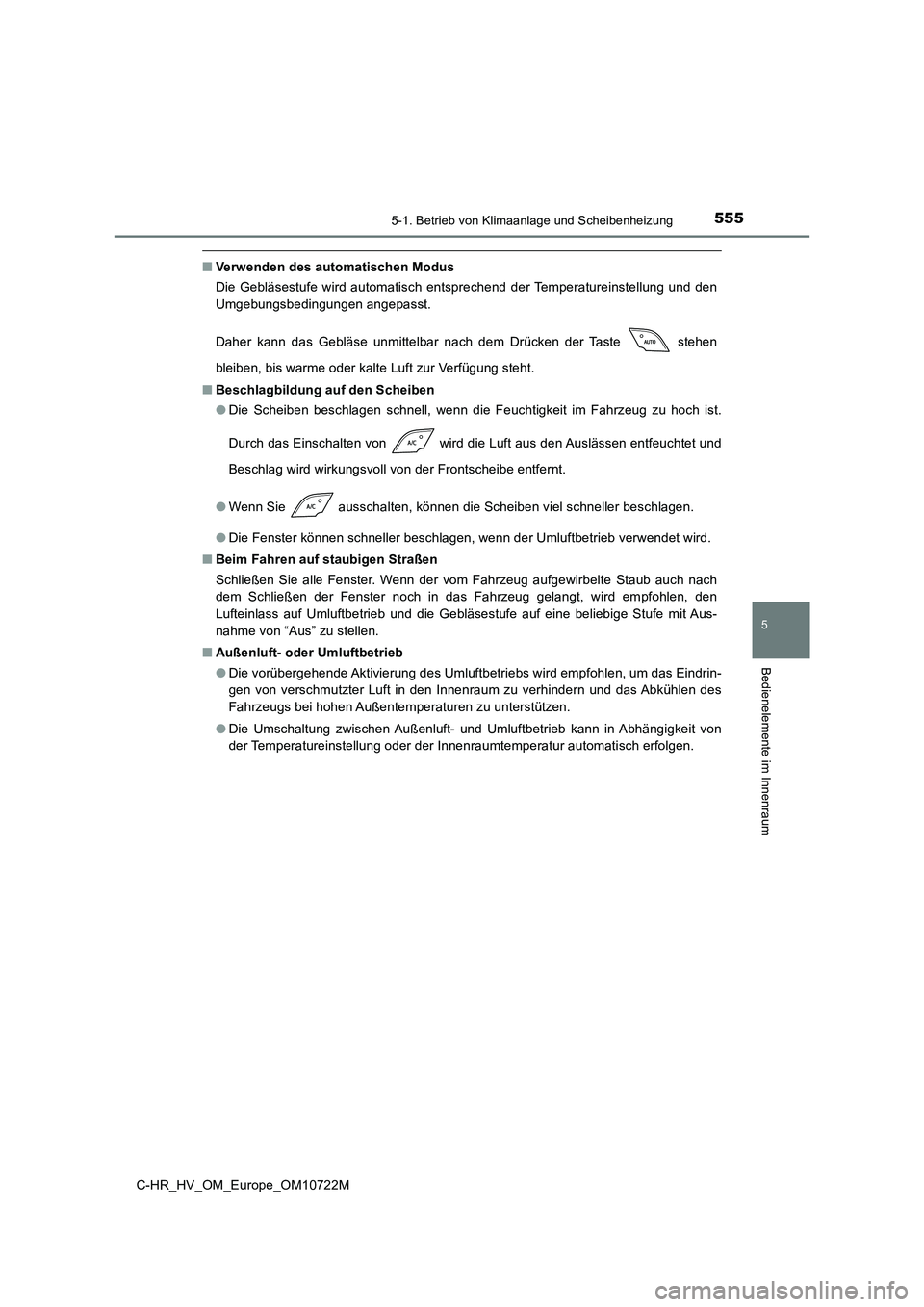

5555-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10722M
5
Bedienelemente im Innenraum
■Verwenden des automatischen Modus
Die Gebläsestufe wird automatisch entsprechend der Temperaturei nstellung und den
Umgebungsbedingungen angepasst.
Daher kann das Gebläse unmittelbar nach dem Drücken der Taste stehen
bleiben, bis warme oder kalte Luft zur Verfügung steht.
■ Beschlagbildung auf den Scheiben
● Die Scheiben beschlagen schnell, wenn die Feuchtigkeit im Fahrzeug zu hoch ist.
Durch das Einschalten von wird die Luft aus den Auslässen entf euchtet und
Beschlag wird wirkungsvoll von der Frontscheibe entfernt.
● Wenn Sie ausschalten, können die Scheiben viel schneller beschlagen.
● Die Fenster können schneller beschlagen, wenn der Umluftbetrieb verwendet wird.
■ Beim Fahren auf staubigen Straßen
Schließen Sie alle Fenster. Wenn der vom Fahrzeug aufgewirbelte Staub auch nach
dem Schließen der Fenster noch in das Fahrzeug gelangt, wird em pfohlen, den
Lufteinlass auf Umluftbetrieb und die Gebläsestufe auf eine bel iebige Stufe mit Aus-
nahme von “Aus” zu stellen.
■ Außenluft- oder Umluftbetrieb
● Die vorübergehende Aktivierung des Umluftbetriebs wird empfohlen, um das Eindrin-
gen von verschmutzter Luft in den Innenraum zu verhindern und d as Abkühlen des
Fahrzeugs bei hohen Außentemperaturen zu unterstützen.
● Die Umschaltung zwischen Außenluft- und Umluftbetrieb kann in Abhängigkeit von
der Temperatureinstellung oder der Innenraumtemperatur automati sch erfolgen.

5565-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10722M

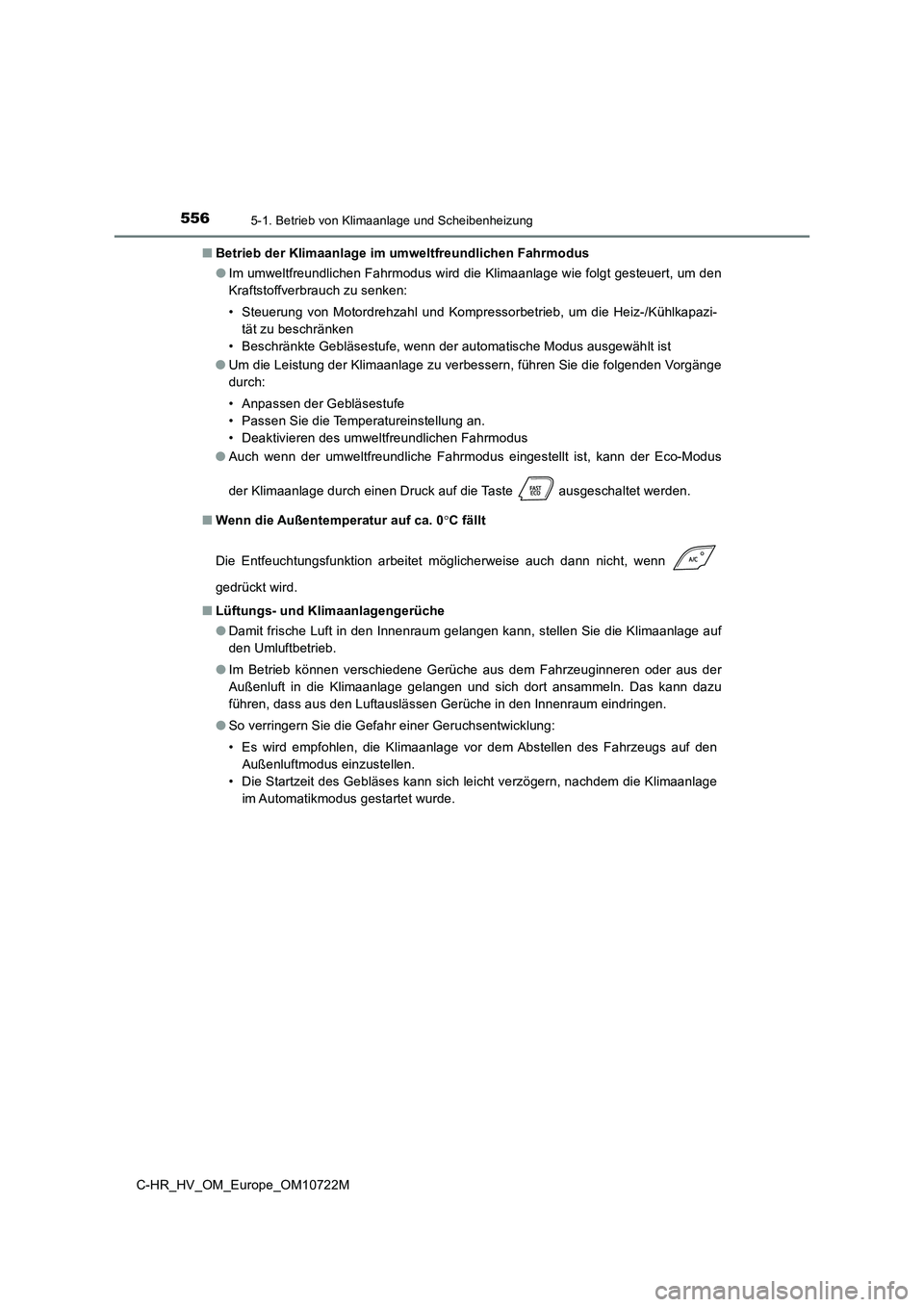

■ Betrieb der Klimaanlage im umweltfreundlichen Fahrmodus
● Im umweltfreundlichen Fahrmodus wird die Klimaanlage wie folgt gesteuert, um den
Kraftstoffverbrauch zu senken:
• Steuerung von Motordrehzahl und Kompressorbetrieb, um die Heiz -/Kühlkapazi-
tät zu beschränken
• Beschränkte Gebläsestufe, wenn der automatische Modus ausgewäh lt ist
● Um die Leistung der Klimaanlage zu verbessern, führen Sie die folgenden Vorgänge
durch:
• Anpassen der Gebläsestufe
• Passen Sie die Temperatureinstellung an.
• Deaktivieren des umweltfreundlichen Fahrmodus
● Auch wenn der umweltfreundliche Fahrmodus eingestellt ist, kann der Eco-Modus
der Klimaanlage durch einen Druck auf die Taste ausgeschaltet werden.
■ Wenn die Außentemperatur auf ca. 0C fällt
Die Entfeuchtungsfunktion arbeitet möglicherweise auch dann nic ht, wenn
gedrückt wird.
■ Lüftungs- und Klimaanlagengerüche
● Damit frische Luft in den Innenraum gelangen kann, stellen Sie die Klimaanlage auf
den Umluftbetrieb.
● Im Betrieb können verschiedene Gerüche aus dem Fahrzeuginneren oder aus der
Außenluft in die Klimaanlage gelangen und sich dort ansammeln. Das kann dazu
führen, dass aus den Luftauslässen Gerüche in den Innenraum ein dringen.
● So verringern Sie die Gefahr einer Geruchsentwicklung:
• Es wird empfohlen, die Klimaanlage vor dem Abstellen des Fahrz eugs auf den
Außenluftmodus einzustellen.
• Die Startzeit des Gebläses kann sich leicht verzögern, nachdem die Klimaanlage
im Automatikmodus gestartet wurde.

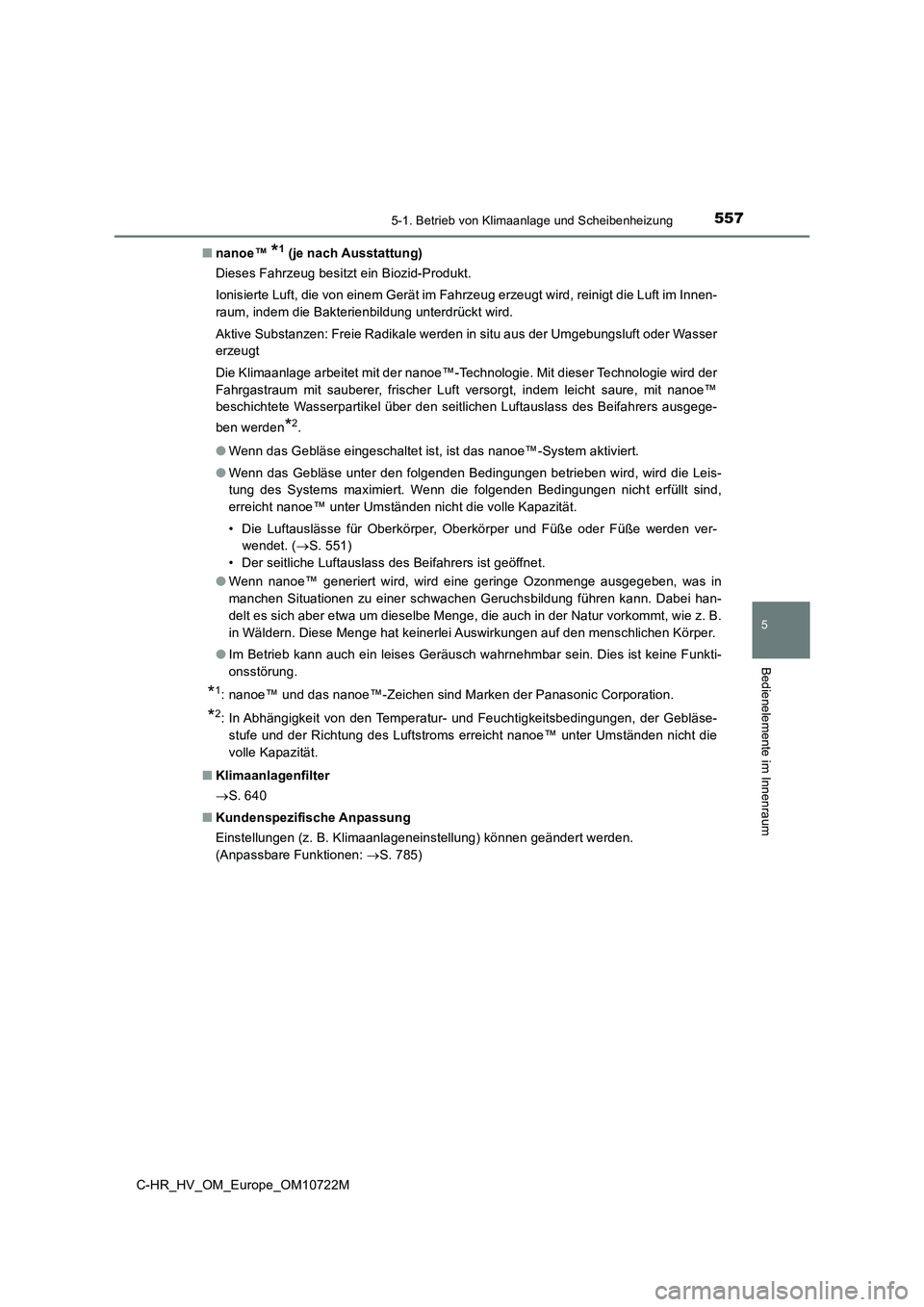

5575-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10722M
5
Bedienelemente im Innenraum
■nanoe™ *1 (je nach Ausstattung)
Dieses Fahrzeug besitzt ein Biozid-Produkt.
Ionisierte Luft, die von einem Gerät im Fahrzeug erzeugt wird, reinigt die Luft im Innen-
raum, indem die Bakterienbildung unterdrückt wird.
Aktive Substanzen: Freie Radikale werden in situ aus der Umgebu ngsluft oder Wasser
erzeugt
Die Klimaanlage arbeitet mit der nanoe™-Technologie. Mit dieser Technologie wird der
Fahrgastraum mit sauberer, frischer Luft versorgt, indem leicht saure, mit nanoe™
beschichtete Wasserpartikel über den seitlichen Luftauslass des Beifahrers ausgege-
ben werden*2.
● Wenn das Gebläse eingeschaltet ist, ist das nanoe™-System aktiviert.
● Wenn das Gebläse unter den folgenden Bedingungen betrieben wird, wird die Leis-
tung des Systems maximiert. Wenn die folgenden Bedingungen nich t erfüllt sind,
erreicht nanoe™ unter Umständen nicht die volle Kapazität.
• Die Luftauslässe für Oberkörper, Oberkörper und Füße oder Füße werden ver-
wendet. ( S. 551)
• Der seitliche Luftauslass des Beifahrers ist geöffnet.
● Wenn nanoe™ generiert wird, wird eine geringe Ozonmenge ausgegeben, was in
manchen Situationen zu einer schwachen Geruchsbildung führen ka nn. Dabei han-
delt es sich aber etwa um dieselbe Menge, die auch in der Natur vorkommt, wie z. B.
in Wäldern. Diese Menge hat keinerlei Auswirkungen auf den mens chlichen Körper.
● Im Betrieb kann auch ein leises Geräusch wahrnehmbar sein. Dies ist keine Funkti-
onsstörung.
*1: nanoe™ und das nanoe™-Zeichen sind Marken der Panasonic Corpor ation.
*2: In Abhängigkeit von den Temperatur- und Feuchtigkeitsbedingungen, der Gebläse-
stufe und der Richtung des Luftstroms erreicht nanoe™ unter Ums tänden nicht die
volle Kapazität.
■ Klimaanlagenfilter
 S. 640
■ Kundenspezifische Anpassung
Einstellungen (z. B. Klimaanlageneinstellung) können geändert w erden.
(Anpassbare Funktionen: S. 785)

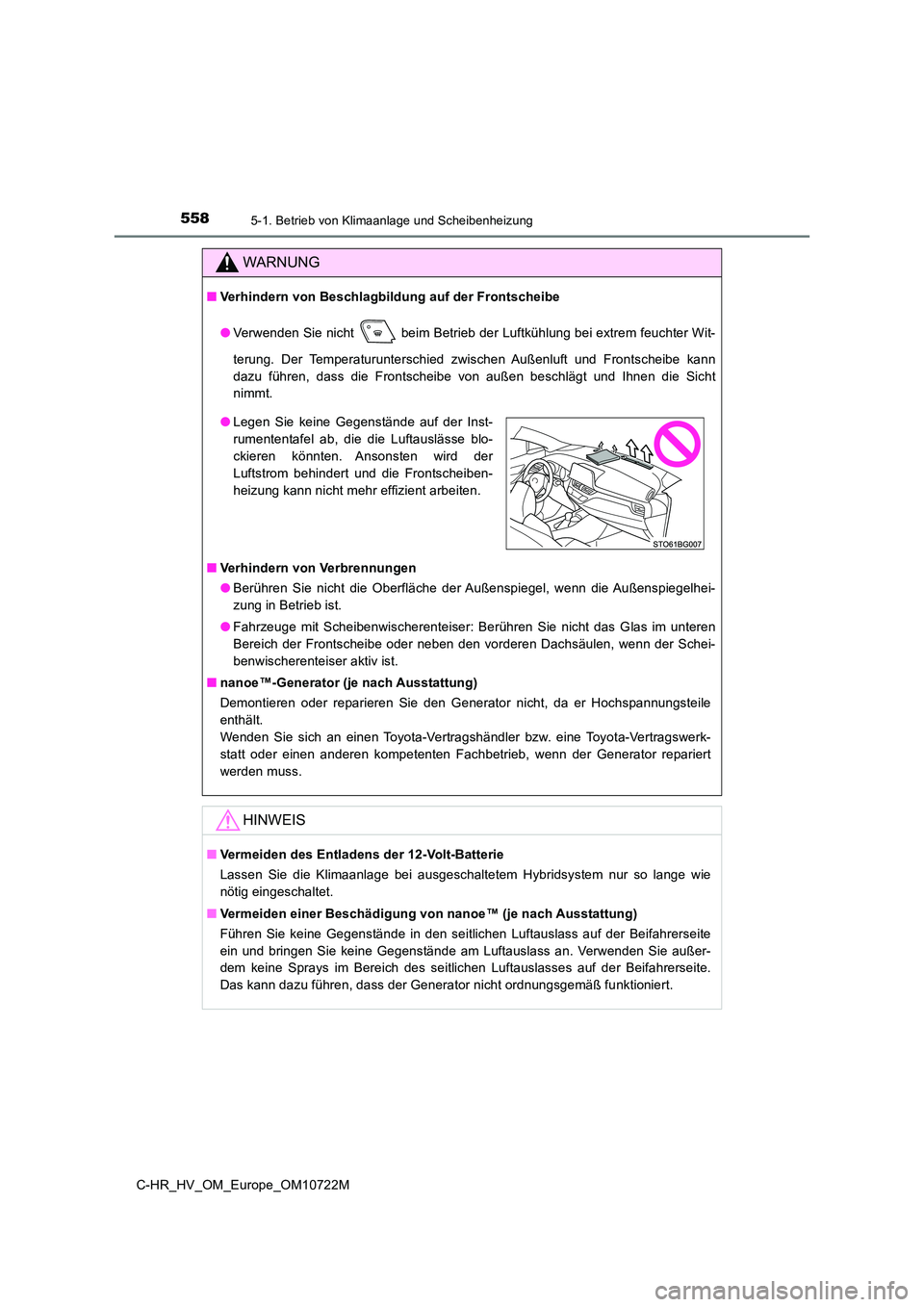

5585-1. Betrieb von Klimaanlage und Scheibenheizung
C-HR_HV_OM_Europe_OM10722M
WARNUNG
■Verhindern von Beschlagbildung auf der Frontscheibe
● Verwenden Sie nicht beim Betrieb der Luftkühlung bei extrem feuchter Wit-
terung. Der Temperaturunterschied zwischen Außenluft und Fronts cheibe kann
dazu führen, dass die Frontscheibe von außen beschlägt und Ihne n die Sicht
nimmt.
■ Verhindern von Verbrennungen
● Berühren Sie nicht die Oberfläche der Außenspiegel, wenn die Außenspiegelhei-
zung in Betrieb ist.
● Fahrzeuge mit Scheibenwischerenteiser: Berühren Sie nicht das Glas im unteren
Bereich der Frontscheibe oder neben den vorderen Dachsäulen, we nn der Schei-
benwischerenteiser aktiv ist.
■ nanoe™-Generator (je nach Ausstattung)
Demontieren oder reparieren Sie den Generator nicht, da er Hoch spannungsteile
enthält.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyot a-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb, wenn der Gene rator repariert
werden muss.
HINWEIS
■ Vermeiden des Entladens der 12-Volt-Batterie
Lassen Sie die Klimaanlage bei ausgeschaltetem Hybridsystem nur so lange wie
nötig eingeschaltet.
■ Vermeiden einer Beschädigung von nanoe™ (je nach Ausstattung)
Führen Sie keine Gegenstände in den seitlichen Luftauslass auf der Beifahrerseite
ein und bringen Sie keine Gegenstände am Luftauslass an. Verwen den Sie außer-
dem keine Sprays im Bereich des seitlichen Luftauslasses auf de r Beifahrerseite.
Das kann dazu führen, dass der Generator nicht ordnungsgemäß fu nktioniert.
●Legen Sie keine Gegenstände auf der Inst-
rumententafel ab, die die Luftauslässe blo-
ckieren könnten. Ansonsten wird der
Luftstrom behindert und die Frontscheiben-
heizung kann nicht mehr effizient arbeiten.
