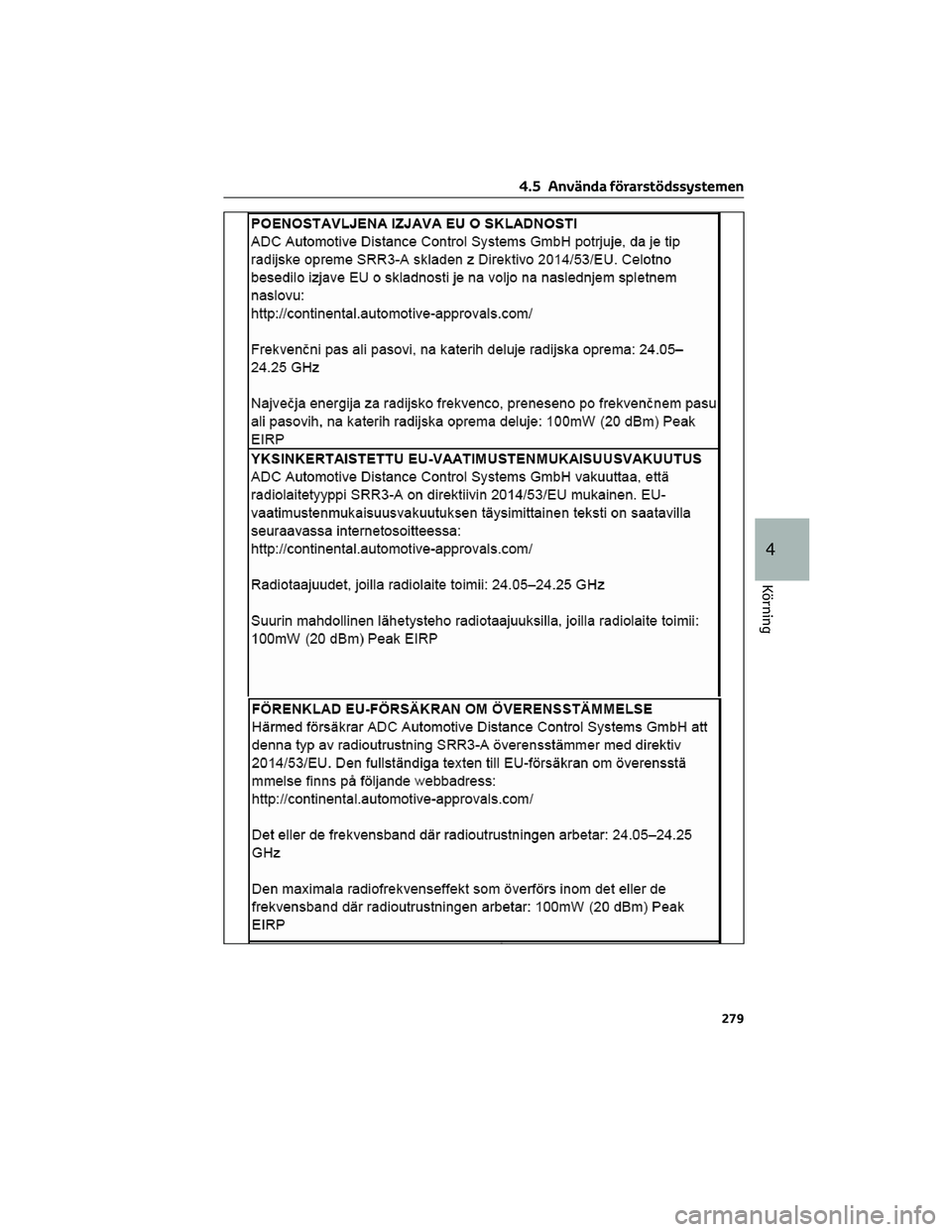

4.5 Använda förarstödssystemen
279
4
Körning

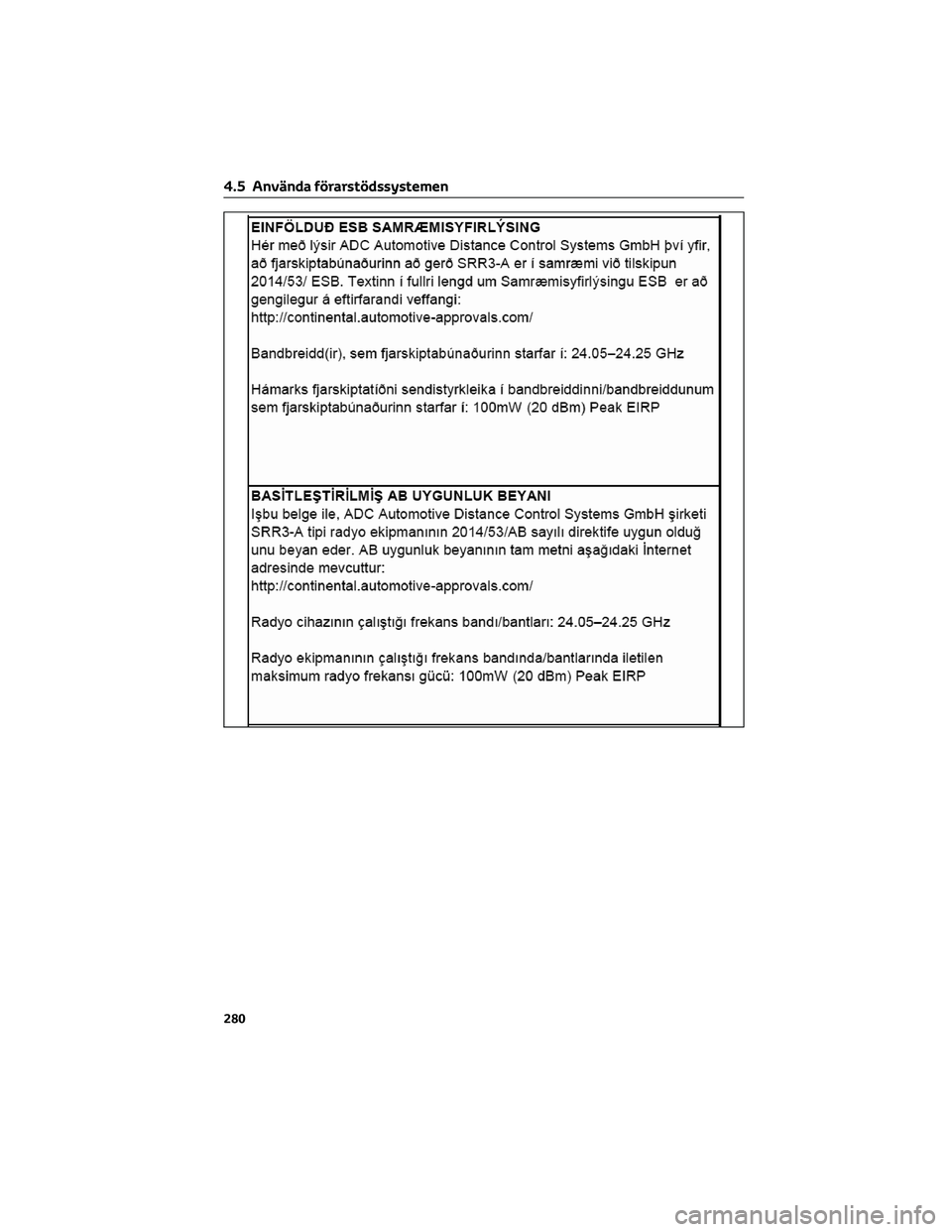

4.5 Använda förarstödssystemen
280

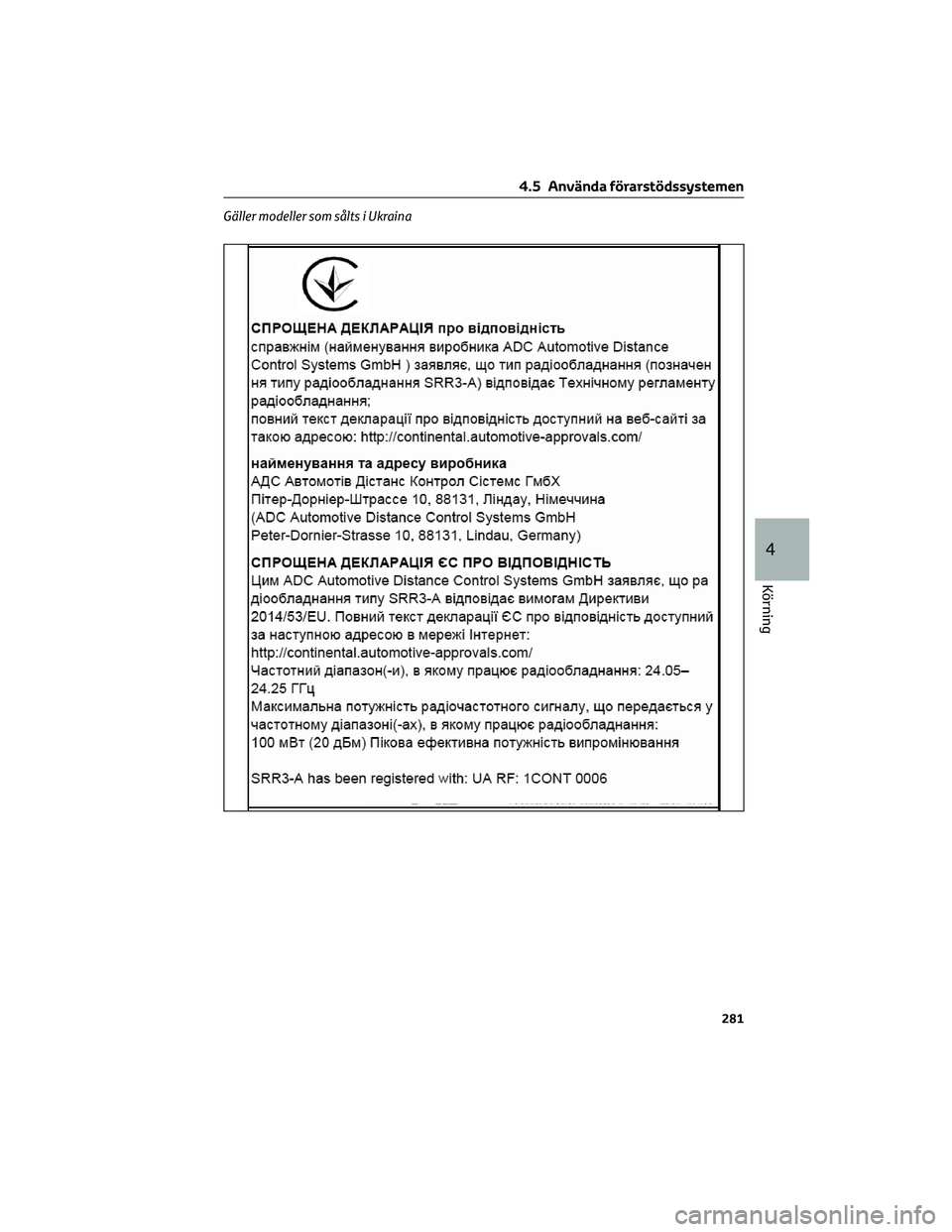

Gäller modeller som sålts i Ukraina
4.5 Använda förarstödssystemen
281
4
Körning

Gäller modeller som sålts i Serbien
VARNING!
Se till att systemet kan fungera på
rätt sätt
En sensor till dödavinkelvarnare är
installerad på vänster respektive höger
sida av den bakre stötfångaren.
Observera följande så att
dödavinkelvarnaren ska kunna fungera
korrekt.
• Håll alltid sensorn och den
omgivande ytan på stötfångaren
rena. Om en sensor eller dess
omgivande yta på bakre
stötfångaren är smutsig eller
snötäckt aktiveras eventuellt inte
dödavinkelvarnaren och ett
varningsmeddelande (→sid. 271)
visas.
VARNING!(Fortsättning)
Ta i så fall bort smuts eller snö och
kör bilen med
driftsförutsättningarna för
BSM-funktionen (→sid. 284)
uppfyllda i cirka 10 minuter.
Om varningsmeddelandet inte
försvinner ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Utsätt inte sensorn eller den
omgivande ytan på bakre
stötfångaren för hårda stötar. Om
sensorn rubbas ytterst lite ur sitt
läge kan störningar uppstå i
systemet och fordon känns
eventuellt inte av på rätt sätt.
Låt din auktoriserade Toyota-
återförsäljare eller auktoriserade
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen i
följande situationer.
– En sensor eller den omgivande
ytan har fått en kraftig stöt.
– Om den omgivande ytan kring en
sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
4.5 Använda förarstödssystemen
282

VARNING!(Fortsättning)
• Ta inte isär sensorn.
• Sätt inte fast tillbehör eller dekaler på
sensorn eller den omgivande ytan på
stötfångaren.
• Gör inga anpassningar av sensorn
eller den omgivande ytan på
stötfångaren.
VARNING!(Fortsättning)
• Lackera inte bakre stötfångaren i
någon annan färg än en officiell färg
från Toyota.
BSM, funktion
Med radarsensorer känner BSM-funktionen av bakomvarande fordon i angränsande
körfält. BSM informerar föraren om deras närvaro med indikatorer på ytterbackspeglarna.
1Fordon som färdas på ytor som inte är
synliga i ytterbackspeglarna (döda vinklar)
2Fordon som snabbt närmar sig
bakifrån i områden som inte är synliga i
ytterbackspeglarna (döda vinklar)
4.5 Använda förarstödssystemen
283
4
Körning

BSM-funktionens detekteringsområden
Områdena där fordon kan kännas av beskrivs nedan.
1Cirka 0,5 m till 3,5 m från bilens
respektive sida*
*: Området mellan bilens sida och
0,5 m från sidan på fordonet kan inte
kännas av.
2Cirka1mframför bakre stötfångaren
3Cirka 3 m från bakre stötfångaren
4Cirka 3 till 60 m från bakre
stötfångaren*
*:Ju större hastighetsskillnaden är
mellan din bil och det upptäckta
fordonet desto längre bort kan
fordonet upptäckas så att
indikatorerna i ytterbackspeglarna
tänds eller blinkar.
VARNING!
Säkerhetsåtgärder vid användning av
systemet
Föraren är ensam ansvarig för att köra
på ett säkert sätt. Kör alltid på ett
säkert sätt, och ha alltid uppsikt över
omgivningen.
Dödavinkelvarnaren är en
kompletterande funktion som
uppmärksammar föraren på fordon
som befinner sig i döda vinkeln. Förlita
dig inte alltför mycket på
dödavinkelvarnaren. Funktionen kan
inte bedöma om det är säkert att byta
fil. Att förlita sig för mycket på
funktionen kan orsaka en olycka som
kan leda till svåra eller livshotande
skador.
VARNING!(Fortsättning)
Beroende på situationen fungerar
eventuellt systemet inte alltid korrekt.
Därför är förarens egen visuella
kontroll av säkerheten nödvändig.
BSM-funktionen kan aktiveras när
BSM-funktionen aktiveras om samtliga
nedanstående villkor uppfylls:
• BSM-systemet är påslaget
(→Sid. 270)
• Växelspaken är i ett annat läge än R.
• Bilens hastighet överstiger cirka
16 km/tim
BSM-funktionen detekterar ett fordon
när
BSM-funktionen känner av fordon i
avkänningsområdet i följande
situationer:
• Ett fordon i filen bredvid kör om din
bil.
Storleken på avkänningsområdet:
4.5 Använda förarstödssystemen
284

• Du gör en långsam omkörning av ett
fordon i en intilliggande fil.
• Ett annat fordon kommer in i
detekteringsområdet när det byter fil.
Förhållanden när systemet inte känner
av ett fordon
BSM-funktionen är inte avsedd att
detektera följande fordonstyper
och/eller föremål:
• Små motorcyklar, cyklar, fotgängare,
etc.
*
• Fordon som färdas i motsatt riktning
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Bakomvarande fordon i samma fil*
• Fordon som färdas 2 filer från din bil*
• Fordon som blir snabbt omkörda av
din bil*
*
Beroende på förutsättningarna kan ett
fordon och/eller ett föremål detekteras.
Förutsättningar när systemet
eventuellt inte fungerar korrekt
• BSM-funktionen känner eventuellt
inte av fordon korrekt i följande
situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om sensorn eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
– Vid körning på väg med
stillastående vatten i dåligt väder,
t.ex. skyfall, snö eller dimma
– Om flera fordon närmar sig med
endast ett kort utrymme mellan
dem
– Om avståndet mellan dig och
framförvarande fordon är kort
– Om det är väsentlig
hastighetsskillnad mellan din bil och
fordonet som kommer in i
avkänningsområdet
– Om hastighetsskillnaden mellan din
bil och ett annat fordon förändras–
Om ett fordon som kommer in i
avkänningsområdet färdas med
ungefär samma hastighet som din bil
– Om din bil startar från stillastående
och ett fordon är kvar i
avkänningsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om körfälten är breda, eller vid
körning på utsidan av ett körfält och
fordonet i angränsande körfält är
långt ifrån din bil
–
Om en cykelhållare eller annat
tillbehör är monterat bakpå fordonet
– Om höjdskillnaden är väsentlig
mellan din bil och fordonet som
kommer in i avkänningsområdet
– Strax efter att BSM-systemet har
slagits på
– Vid körning med släp
• Tillfällen när BSM-funktionen i
onödan känner av ett fordon och/eller
föremål kan öka i följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– Om en cykelhållare eller annat
tillbehör är monterat bakpå
fordonet
4.5 Använda förarstödssystemen
285
4
Körning

4.5.10 Toyota parkeringssensor*
*: I förekommande fall
Avståndet från din bil till föremål, t.ex. en vägg, vid fickparkering eller vid
manövrering in i ett garage mäts av sensorerna och kommuniceras via
informationsdisplay och en summerton. Kontrollera alltid omgivningen när du
använder detta system.
Sensortyper
1Främre hörnsensorer
2Främre mittsensorer
3Bakre hörnsensorer
4Bakre mittsensorer
5Främre sidosensorer (i förekommande
fall)
6Bakre sidosensorer (i förekommande
fall)
Aktivera/inaktivera Toyotas
parkeringssensorsystem
Detta system kan aktiveras/inaktiveras
på informationsdisplayen.
1. Tryck på “<” eller “>” på ratten för att
välja
.
2. Tryck på “∧” eller “∨” på ratten, välj
och tryck påför att välja
önskad inställning (På/Av).
När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→sid. 96) i
parkeringssensorsystemet.
När systemet har stängts av är det
avstängt tills det slås på igen på
skärmen
på
informationsdisplayen. (Systemet
återgår inte automatiskt till ON även
om motorn startas om.)Display
När sensorerna känner av ett föremål,
t.ex. en vägg, visas ett diagram på
informationsdisplayen beroende på
bilens läge och avståndet till föremålet.
• Informationsdisplay
1Avkänning med främre mittsensor
2Avkänning med främre hörnsensorer
4.5 Använda förarstödssystemen
286

3Detektering med främre sidosensorer*
(i förekommande fall)
4Detektering med bakre sidosensorer*
(i förekommande fall)
5Avkänning med bakre hörnsensorer
6Avkänning med bakre mittsensor
*: Displayen för sidosensorerna visas inte
förrän en avsökning av ytorna på bilens
sidor är avslutad.
Avståndsvisning och ljudsignal
När en sensor detekterar ett föremål visas det ungefärliga avståndet till föremålet på
informationsdisplayen. (När avståndet till föremålet blir kortare kan avståndssegmenten
börja blinka.) Displayerna för de främre sidosensorerna och bakre sidosensorerna visas
inte förrän avsökningen av ytorna på bilens sidor har avslutats.
Hörnsensorer
Ungefärligt avstånd
till föremåletInformationsdisplay Summerton
60 cm till 45 cm
Medel
45 cm till 30 cm
Snabb
30 cm till 15 cm
Ihållande
Mindre än 15 cm
Ihållande
4.5 Använda förarstödssystemen
287
4
Körning

Mittsensorer
Ungefärligt avstånd
till föremåletInformationsdisplay Summerton
Fram: 100 till 60 cm
Bak: 150 till 60 cm
Långsam
60 cm till 45 cm
Medel
45 cm till 30 cm
Snabb
30 cm till 15 cm
Ihållande
Mindre än 15 cm
Ihållande
Summerton och avstånd till ett föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen är
närmare föremålet än 30 cm hörs
summertonen ihållande.
• Om två eller fler föremål detekteras
samtidigt reagerar summertonen på
det närmaste föremålet. Om ett eller
fler föremål kommer närmare bilen ärcirka 30 cm kommer summertonen att
upprepa en lång ton följt av snabbare
ljudsignaler.
• Automatisk dämpning av summerton:
Om avståndet mellan bilen och det
detekterade föremålet inte blir
kortare efter att en summerton börjat
ljuda, dämpas summertonen
automatiskt. (Om avståndet mellan
bilen och föremålet är högst cirka
30 cm kommer funktionen dock inte
att aktiveras.)
4.5 Använda förarstödssystemen
