TOYOTA C-HR 2022 Bruksanvisningar (in Swedish)

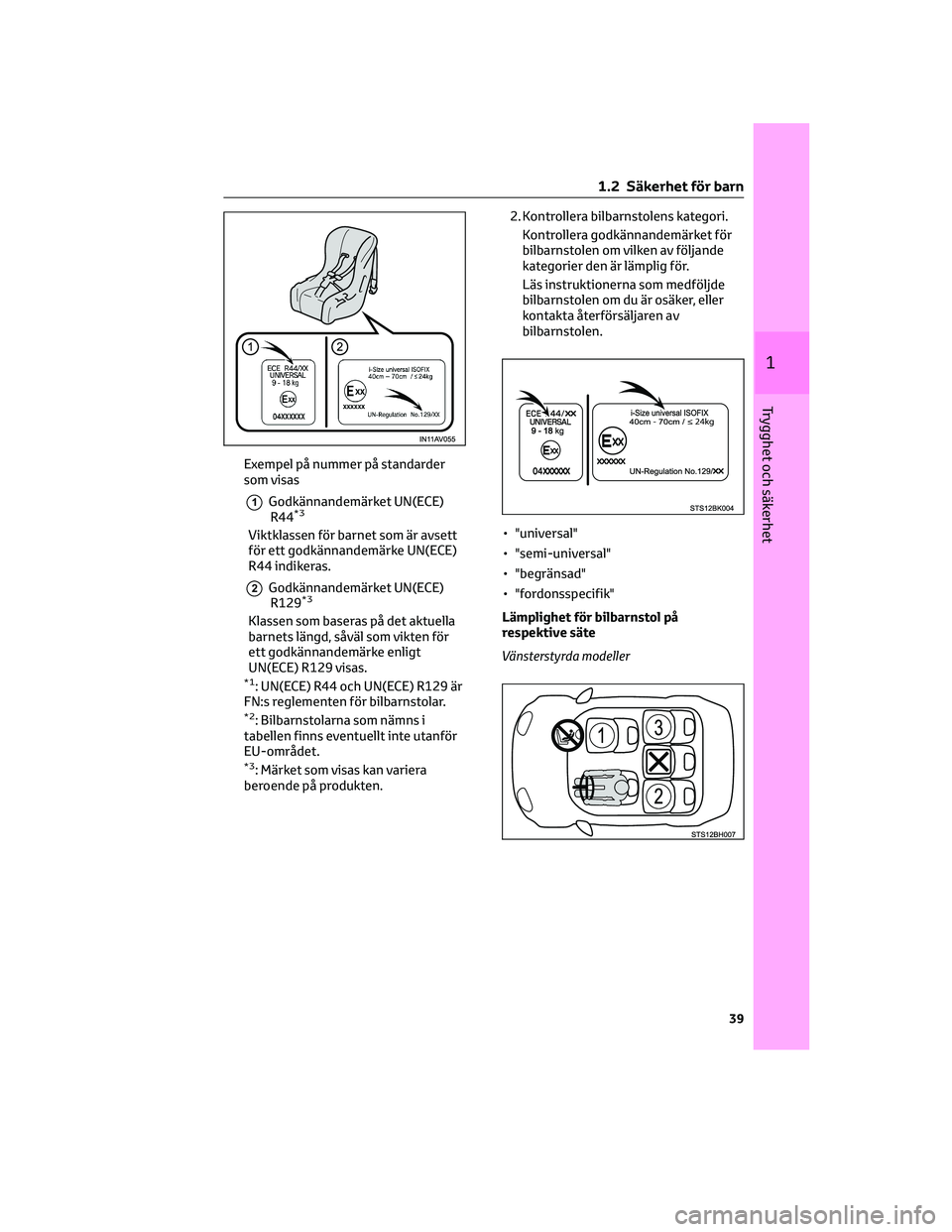

Exempel på nummer på standarder
som visas
1Godkännandemärket UN(ECE)
R44*3
Viktklassen för barnet som är avsett
för ett godkännandemärke UN(ECE)
R44 indikeras.
2Godkännandemärket UN(ECE)
R129*3
Klassen som baseras på det aktuella
barnets längd, såväl som vikten för
ett godkännandemärke enligt
UN(ECE) R129 visas.
*1: UN(ECE) R44 och UN(ECE) R129 är
FN:s reglementen för bilbarnstolar.
*2: Bilbarnstolarna som nämns i
tabellen finns eventuellt inte utanför
EU-området.
*3: Märket som visas kan variera
beroende på produkten.2. Kontrollera bilbarnstolens kategori.
Kontrollera godkännandemärket för
bilbarnstolen om vilken av följande
kategorier den är lämplig för.
Läs instruktionerna som medföljde
bilbarnstolen om du är osäker, eller
kontakta återförsäljaren av
bilbarnstolen.
• "universal"
• "semi-universal"
• "begränsad"
• "fordonsspecifik"
Lämplighet för bilbarnstol på
respektive säte
Vänsterstyrda modeller
1 .2 Säkerhet för barn
39
1
Trygghet och säkerhet

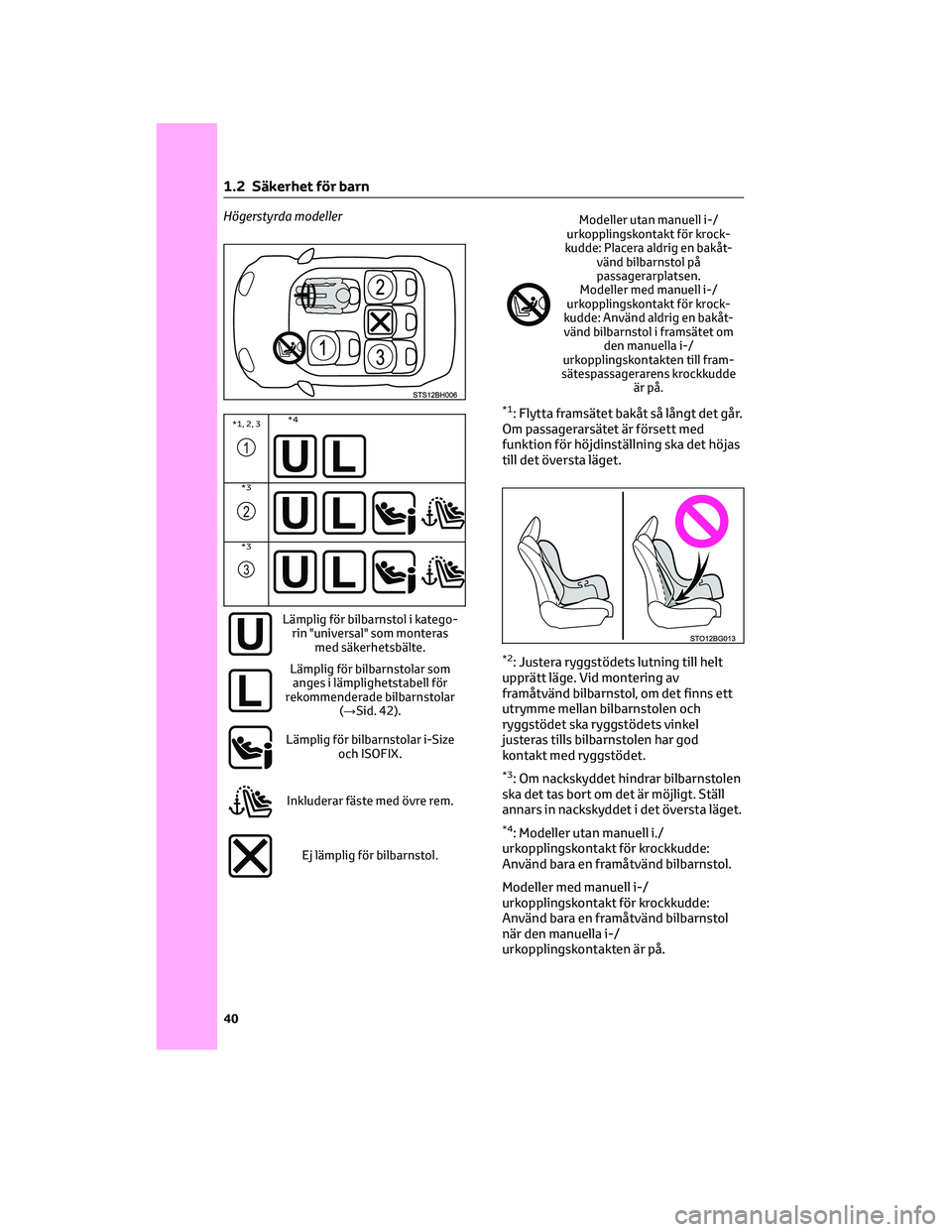

Högerstyrda modeller
*1, 2, 3
1
*4
*3
2
*3
3
Lämplig för bilbarnstol i katego-
rin "universal" som monteras
med säkerhetsbälte.
Lämplig för bilbarnstolar som
anges i lämplighetstabell för
rekommenderade bilbarnstolar
(→Sid. 42).
Lämplig för bilbarnstolar i-Size
och ISOFIX.
Inkluderar fäste med övre rem.
Ej lämplig för bilbarnstol.
Modeller utan manuell i-/
urkopplingskontakt för krock-
kudde: Placera aldrig en bakåt-
vänd bilbarnstol på
passagerarplatsen.
Modeller med manuell i-/
urkopplingskontakt för krock-
kudde: Använd aldrig en bakåt-
vänd bilbarnstol i framsätet om
den manuella i-/
urkopplingskontakten till fram-
sätespassagerarens krockkudde
är på.
*1: Flytta framsätet bakåt så långt det går.
Om passagerarsätet är försett med
funktion för höjdinställning ska det höjas
till det översta läget.
*2: Justera ryggstödets lutning till helt
upprätt läge. Vid montering av
framåtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt. Ställ
annars in nackskyddet i det översta läget.
*4: Modeller utan manuell i./
urkopplingskontakt för krockkudde:
Använd bara en framåtvänd bilbarnstol.
Modeller med manuell i-/
urkopplingskontakt för krockkudde:
Använd bara en framåtvänd bilbarnstol
när den manuella i-/
urkopplingskontakten är på.
1 .2 Säkerhet för barn
40

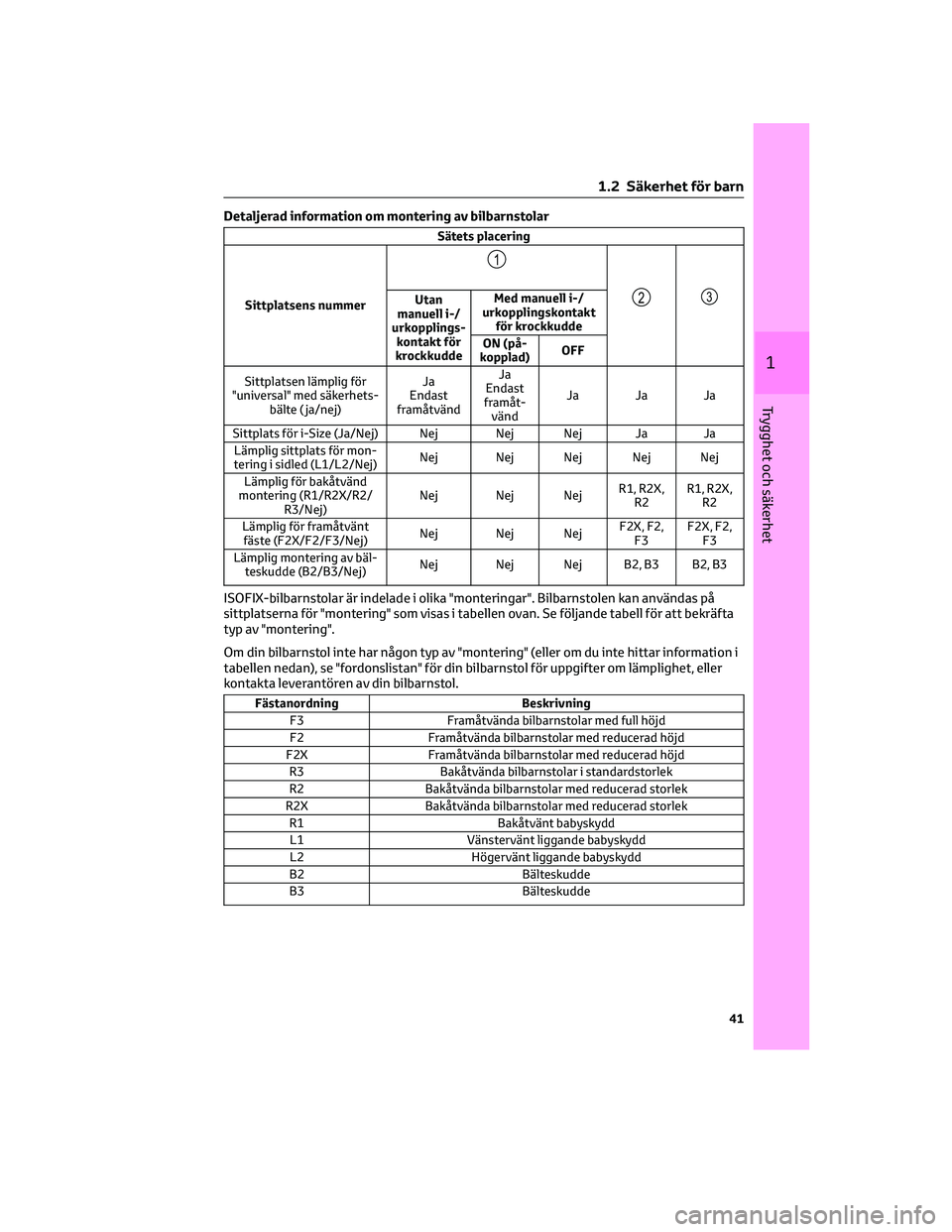

Detaljerad information om montering av bilbarnstolar
Sätets placering
Sittplatsens nummer
1
23Utan
manuell i-/
urkopplings-
kontakt för
krockkuddeMed manuell i-/
urkopplingskontakt
för krockkudde
ON (på-
kopplad)OFF
Sittplatsen lämplig för
"universal" med säkerhets-
bälte ( ja/nej)Ja
Endast
framåtvändJa
Endast
framåt-
vändJa Ja Ja
Sittplats för i-Size (Ja/Nej) Nej Nej Nej Ja Ja
Lämplig sittplats för mon-
tering i sidled (L1/L2/Nej)Nej Nej Nej Nej Nej
Lämplig för bakåtvänd
montering (R1/R2X/R2/
R3/Nej)Nej Nej NejR1, R2X,
R2R1, R2X,
R2
Lämplig för framåtvänt
fäste (F2X/F2/F3/Nej)Nej Nej NejF2X, F2,
F3F2X, F2,
F3
Lämplig montering av bäl-
teskudde (B2/B3/Nej)Nej Nej Nej B2, B3 B2, B3
ISOFIX-bilbarnstolar är indelade i olika "monteringar". Bilbarnstolen kan användas på
sittplatserna för "montering" som visas i tabellen ovan. Se följande tabell för att bekräfta
typ av "montering".
Om din bilbarnstol inte har någon typ av "montering" (eller om du inte hittar information i
tabellen nedan), se "fordonslistan" för din bilbarnstol för uppgifter om lämplighet, eller
kontakta leverantören av din bilbarnstol.
Fästanordning Beskrivning
F3 Framåtvända bilbarnstolar med full höjd
F2 Framåtvända bilbarnstolar med reducerad höjd
F2X Framåtvända bilbarnstolar med reducerad höjd
R3 Bakåtvända bilbarnstolar i standardstorlek
R2 Bakåtvända bilbarnstolar med reducerad storlek
R2X Bakåtvända bilbarnstolar med reducerad storlek
R1 Bakåtvänt babyskydd
L1 Vänstervänt liggande babyskydd
L2 Högervänt liggande babyskydd
B2 Bälteskudde
B3 Bälteskudde
1 .2 Säkerhet för barn
41
1
Trygghet och säkerhet

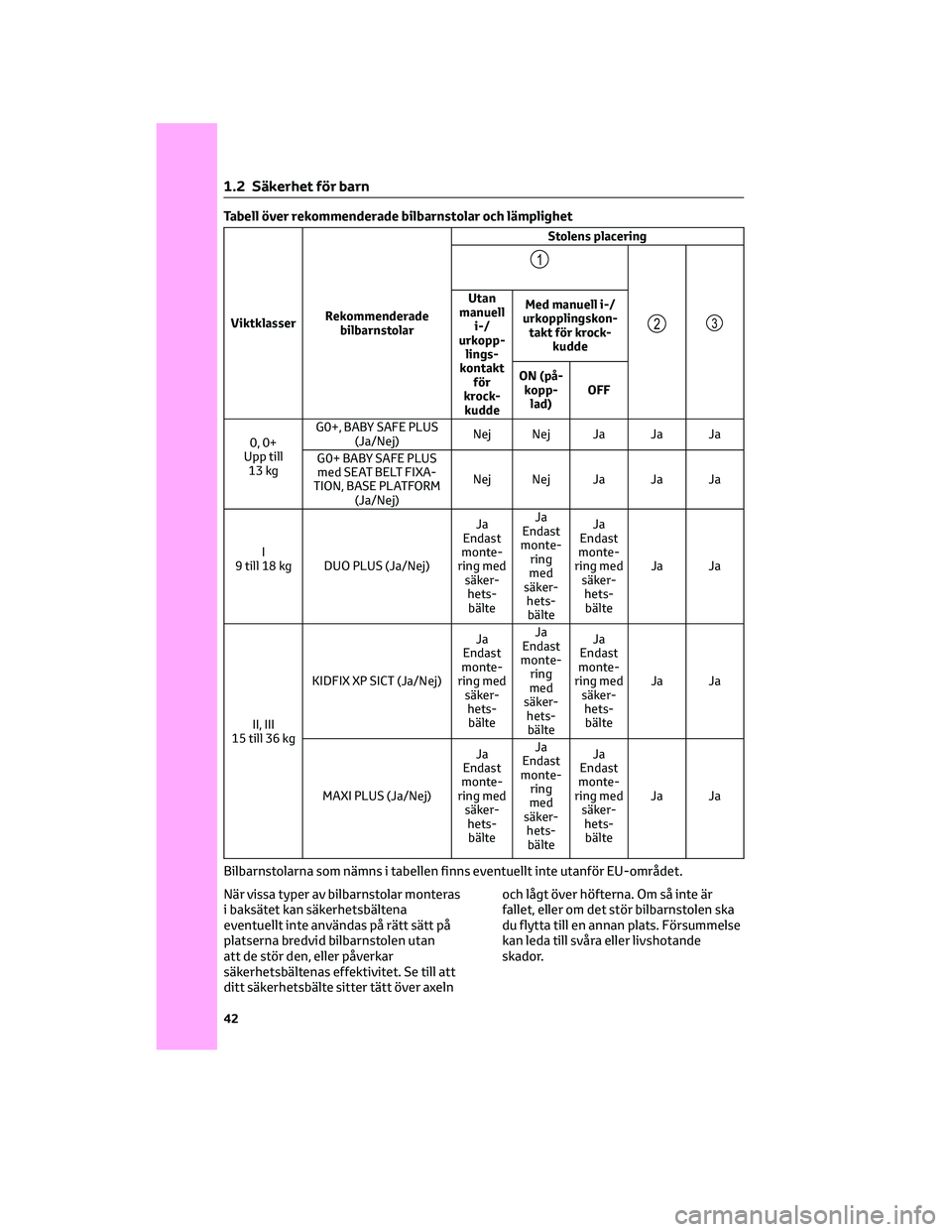

Tabell över rekommenderade bilbarnstolar och lämplighet
ViktklasserRekommenderade
bilbarnstolarStolens placering
1
23
Utan
manuell
i-/
urkopp-
lings-
kontakt
för
krock-
kuddeMed manuell i-/
urkopplingskon-
takt för krock-
kudde
ON (på-
kopp-
lad)OFF
0, 0+
Upp till
13 kgG0+, BABY SAFE PLUS
(Ja/Nej)Nej Nej Ja Ja Ja
G0+ BABY SAFE PLUS
med SEAT BELT FIXA-
TION, BASE PLATFORM
(Ja/Nej)Nej Nej Ja Ja Ja
I
9 till 18 kg DUO PLUS (Ja/Nej)Ja
Endast
monte-
ring med
säker-
hets-
bälteJa
Endast
monte-
ring
med
säker-
hets-
bälteJa
Endast
monte-
ring med
säker-
hets-
bälteJa Ja
II, III
15 till 36 kgKIDFIX XP SICT (Ja/Nej)Ja
Endast
monte-
ring med
säker-
hets-
bälteJa
Endast
monte-
ring
med
säker-
hets-
bälteJa
Endast
monte-
ring med
säker-
hets-
bälteJa Ja
MAXI PLUS (Ja/Nej)Ja
Endast
monte-
ring med
säker-
hets-
bälteJa
Endast
monte-
ring
med
säker-
hets-
bälteJa
Endast
monte-
ring med
säker-
hets-
bälteJa Ja
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
När vissa typer av bilbarnstolar monteras
i baksätet kan säkerhetsbältena
eventuellt inte användas på rätt sätt på
platserna bredvid bilbarnstolen utan
att de stör den, eller påverkar
säkerhetsbältenas effektivitet. Se till att
ditt säkerhetsbälte sitter tätt över axelnoch lågt över höfterna. Om så inte är
fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försummelse
kan leda till svåra eller livshotande
skador.
1 .2 Säkerhet för barn
42

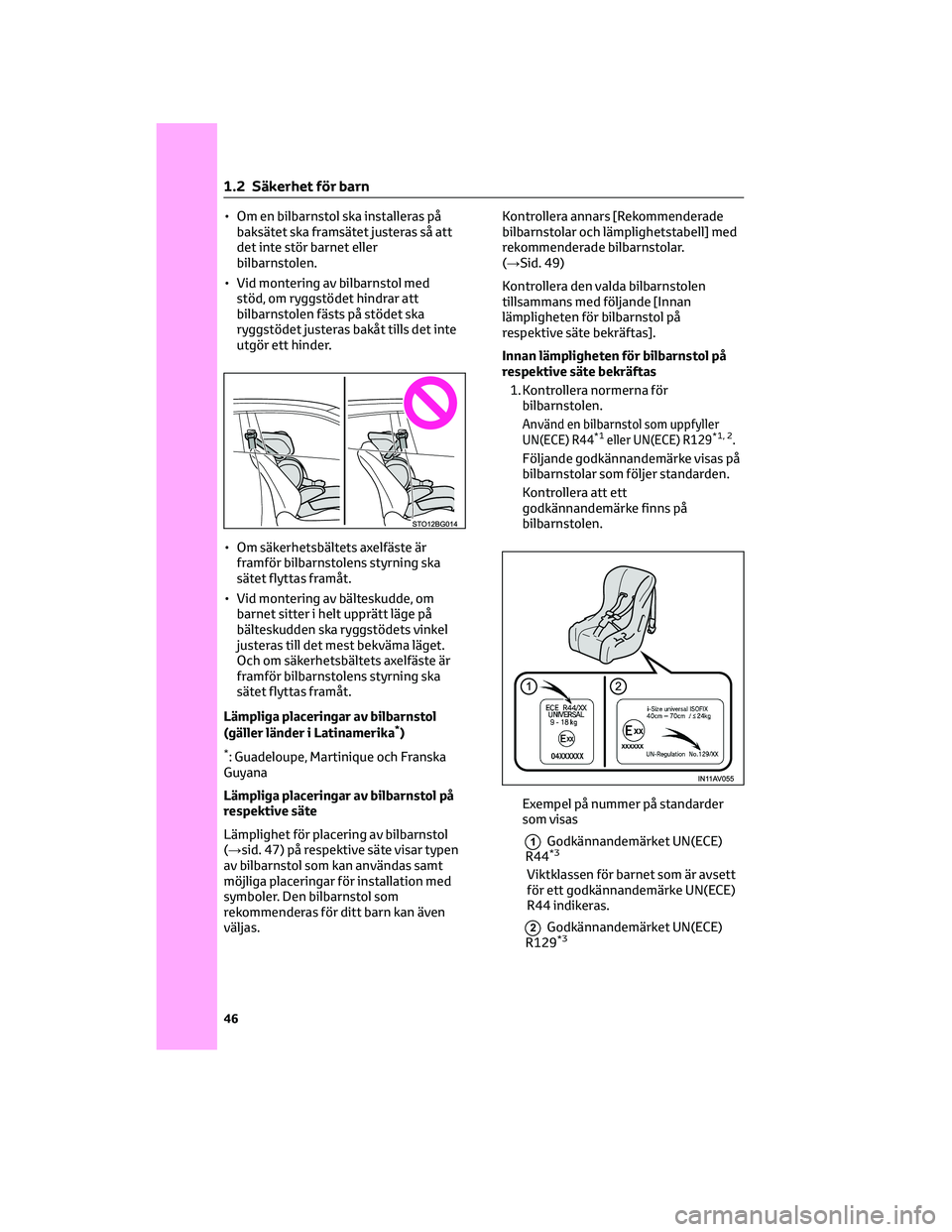

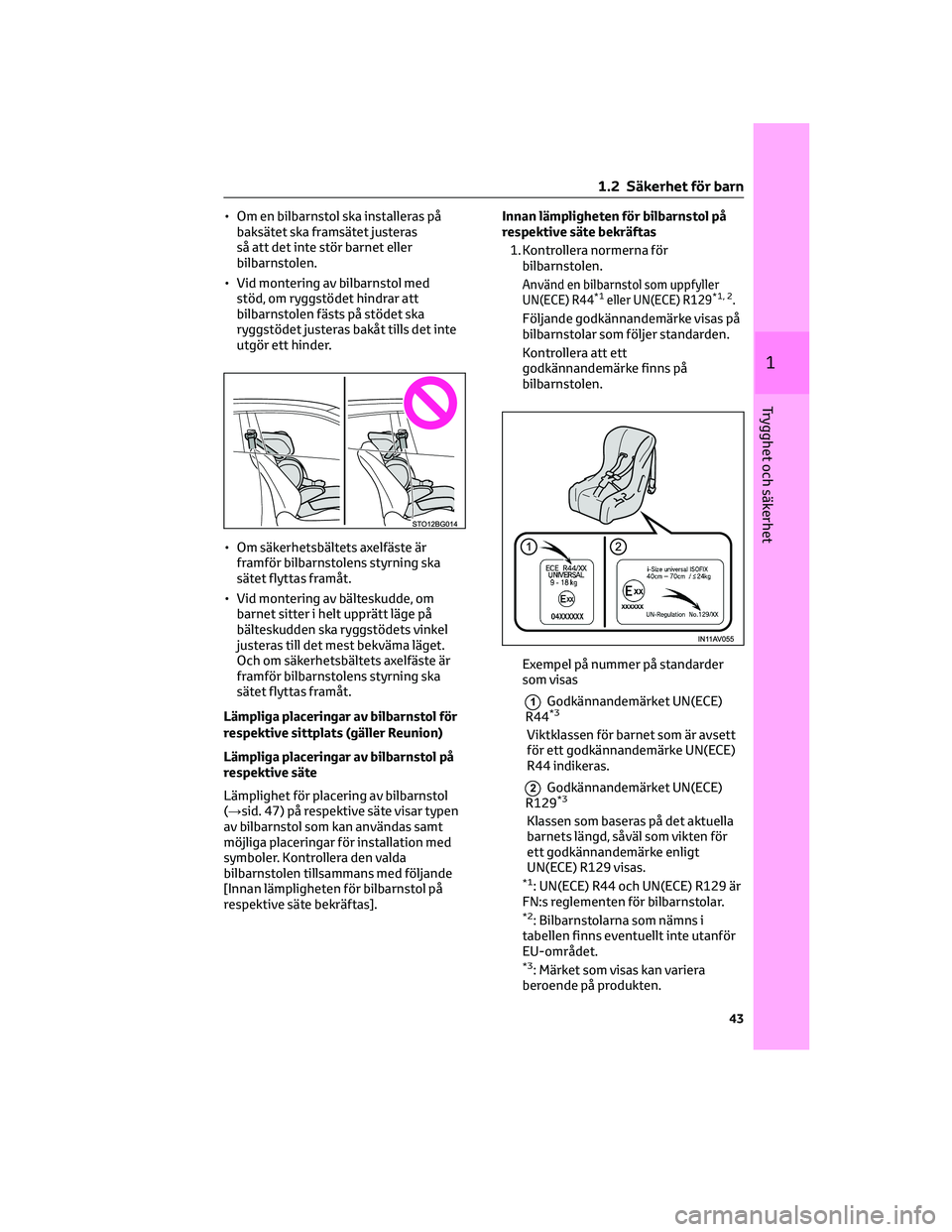

• Om en bilbarnstol ska installeras på
baksätet ska framsätet justeras
så att det inte stör barnet eller
bilbarnstolen.
• Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det inte
utgör ett hinder.
• Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
• Vid montering av bälteskudde, om
barnet sitter i helt upprätt läge på
bälteskudden ska ryggstödets vinkel
justeras till det mest bekväma läget.
Och om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
Lämpliga placeringar av bilbarnstol för
respektive sittplats (gäller Reunion)
Lämpliga placeringar av bilbarnstol på
respektive säte
Lämplighet för placering av bilbarnstol
(→sid. 47) på respektive säte visar typen
av bilbarnstol som kan användas samt
möjliga placeringar för installation med
symboler. Kontrollera den valda
bilbarnstolen tillsammans med följande
[Innan lämpligheten för bilbarnstol på
respektive säte bekräftas].Innan lämpligheten för bilbarnstol på
respektive säte bekräftas
1. Kontrollera normerna för
bilbarnstolen.
Använd en bilbarnstol som uppfyller
UN(ECE) R44*1eller UN(ECE) R129*1, 2.
Följande godkännandemärke visas på
bilbarnstolar som följer standarden.
Kontrollera att ett
godkännandemärke finns på
bilbarnstolen.
Exempel på nummer på standarder
som visas
1Godkännandemärket UN(ECE)
R44*3
Viktklassen för barnet som är avsett
för ett godkännandemärke UN(ECE)
R44 indikeras.
2Godkännandemärket UN(ECE)
R129*3
Klassen som baseras på det aktuella
barnets längd, såväl som vikten för
ett godkännandemärke enligt
UN(ECE) R129 visas.
*1: UN(ECE) R44 och UN(ECE) R129 är
FN:s reglementen för bilbarnstolar.
*2: Bilbarnstolarna som nämns i
tabellen finns eventuellt inte utanför
EU-området.
*3: Märket som visas kan variera
beroende på produkten.
1 .2 Säkerhet för barn
43
1
Trygghet och säkerhet

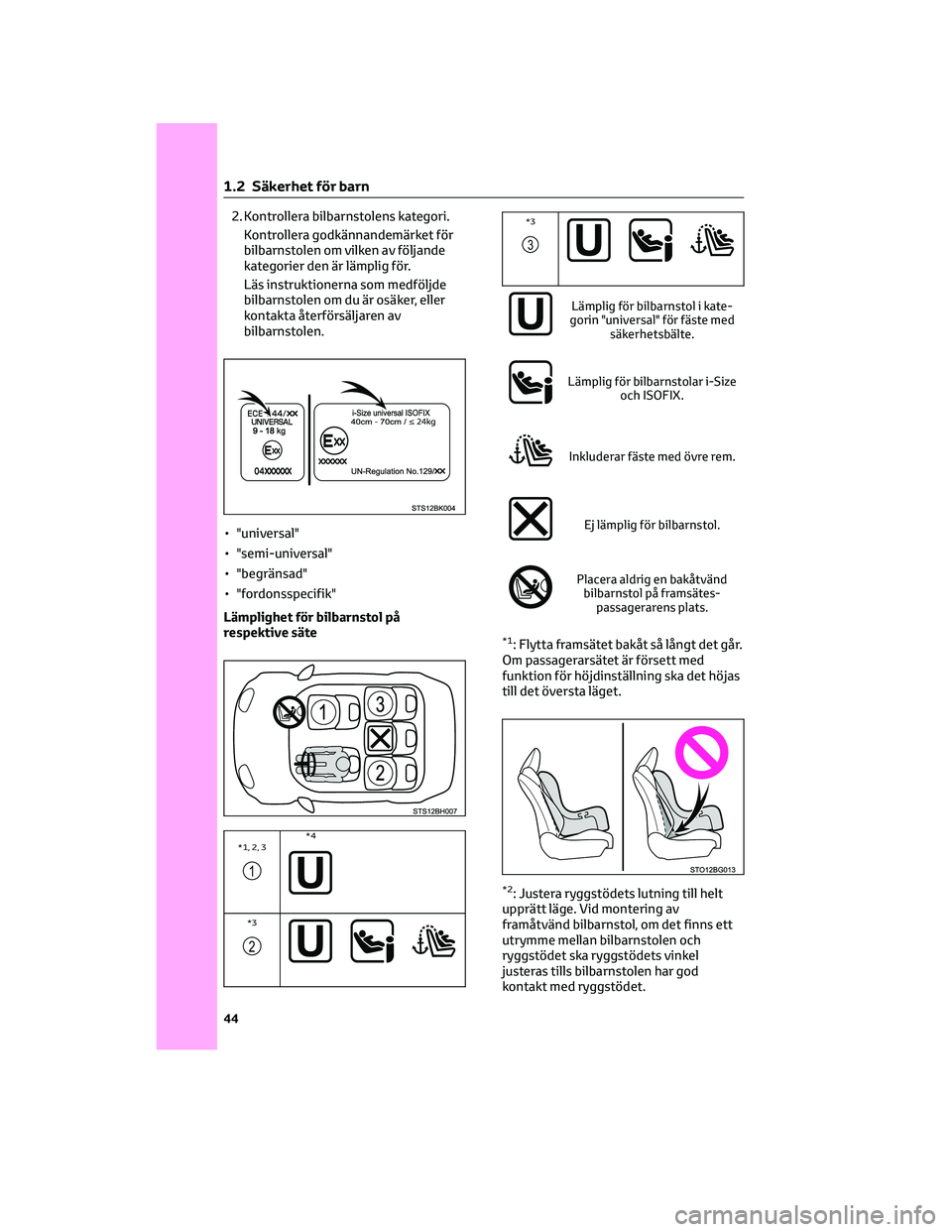

2. Kontrollera bilbarnstolens kategori.
Kontrollera godkännandemärket för
bilbarnstolen om vilken av följande
kategorier den är lämplig för.
Läs instruktionerna som medföljde
bilbarnstolen om du är osäker, eller
kontakta återförsäljaren av
bilbarnstolen.
• "universal"
• "semi-universal"
• "begränsad"
• "fordonsspecifik"
Lämplighet för bilbarnstol på
respektive säte
*1, 2, 3
1
*4
*3
2
*3
3
Lämplig för bilbarnstol i kate-
gorin "universal" för fäste med
säkerhetsbälte.
Lämplig för bilbarnstolar i-Size
och ISOFIX.
Inkluderar fäste med övre rem.
Ej lämplig för bilbarnstol.
Placera aldrig en bakåtvänd
bilbarnstol på framsätes-
passagerarens plats.
*1: Flytta framsätet bakåt så långt det går.
Om passagerarsätet är försett med
funktion för höjdinställning ska det höjas
till det översta läget.
*2: Justera ryggstödets lutning till helt
upprätt läge. Vid montering av
framåtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
1 .2 Säkerhet för barn
44

*3: Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt. Ställ
annars in nackskyddet i det översta läget.*4: Använd endast framåtvänd
bilbarnstol.

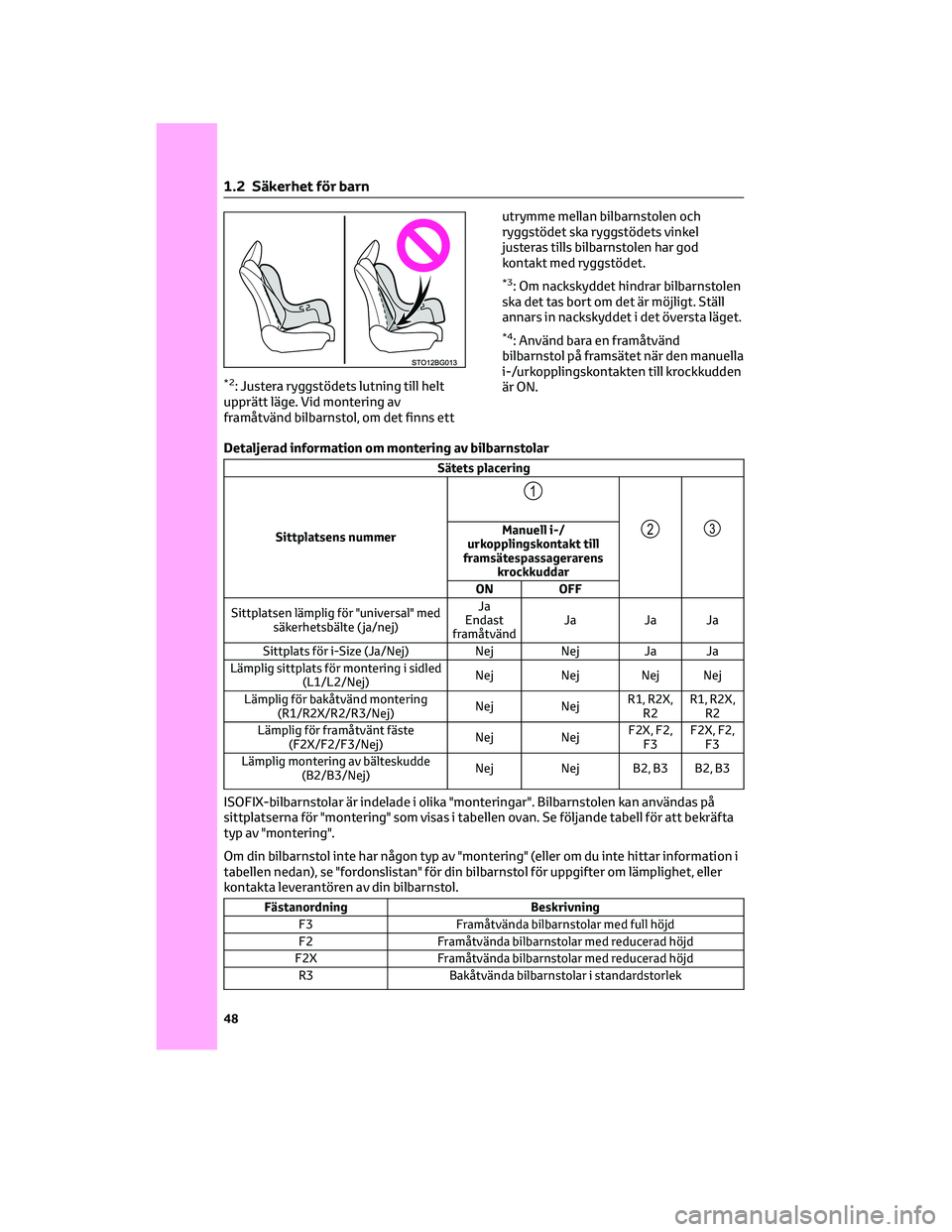

Detaljerad information om montering av bilbarnstolar
Sätets placering
Sittplatsens nummer
123
Sittplatsen lämplig för "universal" med
säkerhetsbälte ( ja/nej)Ja
Endast fram-
åtvändJa Ja
Sittplats för i-Size (Ja/Nej) Nej Ja Ja
Lämplig sittplats för montering i sidled
(L1/L2/Nej)Nej Nej Nej
Lämplig för bakåtvänd montering
(R1/R2X/R2/R3/Nej)Nej R1, R2X, R2 R1, R2X, R2
Lämplig för framåtvänt fäste
(F2X/F2/F3/Nej)Nej F2X, F2, F3 F2X, F2, F3
Lämplig montering av bälteskudde
(B2/B3/Nej)Nej B2, B3 B2, B3
ISOFIX-bilbarnstolar är indelade i olika "monteringar". Bilbarnstolen kan användas på
sittplatserna för "montering" som visas i tabellen ovan. Se följande tabell för att bekräfta
typ av "montering".
Om din bilbarnstol inte har någon typ av "montering" (eller om du inte hittar information i
tabellen nedan), se "fordonslistan" för din bilbarnstol för uppgifter om lämplighet, eller
kontakta leverantören av din bilbarnstol.
Fästanordning Beskrivning
F3 Framåtvända bilbarnstolar med full höjd
F2 Framåtvända bilbarnstolar med reducerad höjd
F2X Framåtvända bilbarnstolar med reducerad höjd
R3 Bakåtvända bilbarnstolar i standardstorlek
R2 Bakåtvända bilbarnstolar med reducerad storlek
R2X Bakåtvända bilbarnstolar med reducerad storlek
R1 Bakåtvänt babyskydd
L1 Vänstervänt liggande babyskydd
L2 Högervänt liggande babyskydd
B2 Bälteskudde
B3 Bälteskudde
När vissa typer av bilbarnstolar monteras
i baksätet kan säkerhetsbältena
eventuellt inte användas på rätt sätt på
platserna bredvid bilbarnstolen utan att
de stör den, eller påverkar
säkerhetsbältenas effektivitet. Se till att
ditt säkerhetsbälte sitter tätt över axelnoch lågt över höfterna. Om så inte är
fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats.
Försummelse kan leda till svåra eller
livshotande skador.
1 .2 Säkerhet för barn
45
1
Trygghet och säkerhet

• Om en bilbarnstol ska installeras på
baksätet ska framsätet justeras så att
det inte stör barnet eller
bilbarnstolen.
• Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det inte
utgör ett hinder.
• Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
• Vid montering av bälteskudde, om
barnet sitter i helt upprätt läge på
bälteskudden ska ryggstödets vinkel
justeras till det mest bekväma läget.
Och om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
Lämpliga placeringar av bilbarnstol
(gäller länder i Latinamerika
*)
*: Guadeloupe, Martinique och Franska
Guyana
Lämpliga placeringar av bilbarnstol på
respektive säte
Lämplighet för placering av bilbarnstol
(→sid. 47) på respektive säte visar typen
av bilbarnstol som kan användas samt
möjliga placeringar för installation med
symboler. Den bilbarnstol som
rekommenderas för ditt barn kan även
väljas.Kontrollera annars [Rekommenderade
bilbarnstolar och lämplighetstabell] med
rekommenderade bilbarnstolar.
(→Sid. 49)
Kontrollera den valda bilbarnstolen
tillsammans med följande [Innan
lämpligheten för bilbarnstol på
respektive säte bekräftas].
Innan lämpligheten för bilbarnstol på
respektive säte bekräftas
1. Kontrollera normerna för
bilbarnstolen.
Använd en bilbarnstol som uppfyller
UN(ECE) R44*1eller UN(ECE) R129*1, 2.
Följande godkännandemärke visas på
bilbarnstolar som följer standarden.
Kontrollera att ett
godkännandemärke finns på
bilbarnstolen.
Exempel på nummer på standarder
som visas
1Godkännandemärket UN(ECE)
R44*3
Viktklassen för barnet som är avsett
för ett godkännandemärke UN(ECE)
R44 indikeras.
2Godkännandemärket UN(ECE)
R129*3
1 .2 Säkerhet för barn
46

Klassen som baseras på det aktuella
barnets längd, såväl som vikten för
ett godkännandemärke enligt
UN(ECE) R129 visas.
*1: UN(ECE) R44 och UN(ECE) R129 är
FN:s reglementen för bilbarnstolar.
*2: Bilbarnstolarna som nämns i
tabellen finns eventuellt inte utanför
EU-området.
*3: Märket som visas kan variera
beroende på produkten.
2. Kontrollera bilbarnstolens kategori.
Kontrollera godkännandemärket för
bilbarnstolen om vilken av följande
kategorier den är lämplig för.
Läs instruktionerna som medföljde
bilbarnstolen om du är osäker, eller
kontakta återförsäljaren av
bilbarnstolen.
• "universal"
• "semi-universal"
• "begränsad"
• "fordonsspecifik"
Lämplighet för bilbarnstol på
respektive säte
*1, 2, 3
1
*4
*3
2
*3
3
Lämplig för bilbarnstol i
kategorin "universal" som
monteras med
säkerhetsbälte.
Lämplig för bilbarnstolar
som anges i lämplighetsta-
bell för rekommenderade
bilbarnstolar (→Sid. 49).
Lämplig för bilbarnstolar
i-Size och ISOFIX.
Inkluderar fäste med övre
rem.
Ej lämplig för bilbarnstol.
Använd aldrig en bakåtvänd
bilbarnstol i framsätet om
den manuella i-/
urkopplingskontakten till
framsätespassagerarens
krockkudde är på.
*1: Flytta framsätet bakåt så långt det går.
Om passagerarsätet är försett med
funktion för höjdinställning ska det höjas
till det översta läget.
1 .2 Säkerhet för barn
47
1
Trygghet och säkerhet

*2: Justera ryggstödets lutning till helt
upprätt läge. Vid montering av
framåtvänd bilbarnstol, om det finns ettutrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt. Ställ
annars in nackskyddet i det översta läget.
*4: Använd bara en framåtvänd
bilbarnstol på framsätet när den manuella
i-/urkopplingskontakten till krockkudden
är ON.
Detaljerad information om montering av bilbarnstolar
Sätets placering
Sittplatsens nummer
1
23Manuell i-/
urkopplingskontakt till
framsätespassagerarens
krockkuddar
ON OFF
Sittplatsen lämplig för "universal" med
säkerhetsbälte ( ja/nej)Ja
Endast
framåtvändJa Ja Ja
Sittplats för i-Size (Ja/Nej) Nej Nej Ja Ja
Lämplig sittplats för montering i sidled
(L1/L2/Nej)Nej Nej Nej Nej
Lämplig för bakåtvänd montering
(R1/R2X/R2/R3/Nej)Nej NejR1, R2X,
R2R1, R2X,
R2
Lämplig för framåtvänt fäste
(F2X/F2/F3/Nej)Nej NejF2X, F2,
F3F2X, F2,
F3
Lämplig montering av bälteskudde
(B2/B3/Nej)Nej Nej B2, B3 B2, B3
ISOFIX-bilbarnstolar är indelade i olika "monteringar". Bilbarnstolen kan användas på
sittplatserna för "montering" som visas i tabellen ovan. Se följande tabell för att bekräfta
typ av "montering".
Om din bilbarnstol inte har någon typ av "montering" (eller om du inte hittar information i
tabellen nedan), se "fordonslistan" för din bilbarnstol för uppgifter om lämplighet, eller
kontakta leverantören av din bilbarnstol.
Fästanordning Beskrivning
F3 Framåtvända bilbarnstolar med full höjd
F2 Framåtvända bilbarnstolar med reducerad höjd
F2X Framåtvända bilbarnstolar med reducerad höjd
R3 Bakåtvända bilbarnstolar i standardstorlek
1 .2 Säkerhet för barn
48
