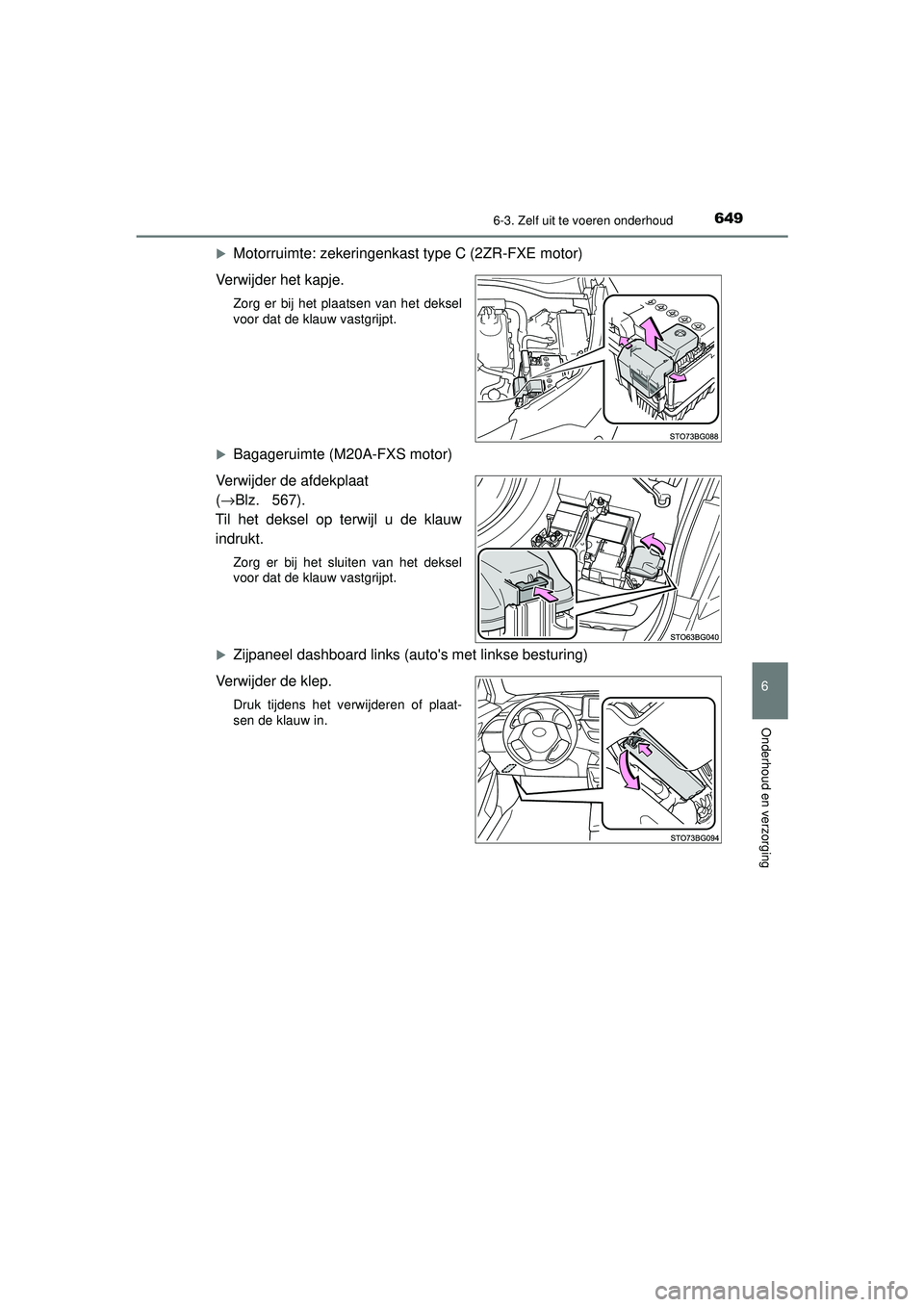

Motorruimte: zekeringenkast type C (2ZR-FXE motor)
Verwijder het kapje.
Zorg er bij het plaatsen van het deksel
voor dat de klauw vastgrijpt.
Bagageruimte (M20A-FXS motor)
Verwijder de afdekplaat
( →Blz. 567).
Til het deksel op terwijl u de klauw
indrukt.
Zorg er bij het sluiten van het deksel
voor dat de klauw vastgrijpt.
Zijpaneel dashboard links (auto's met linkse besturing)
Verwijder de klep.
Druk tijdens het verwijderen of plaat-
sen de klauw in.
C-HR_HV_OM_Europe_OM10720E.book Page 649 Monday, October 11, 2021 9:41 AM

6506-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10720E

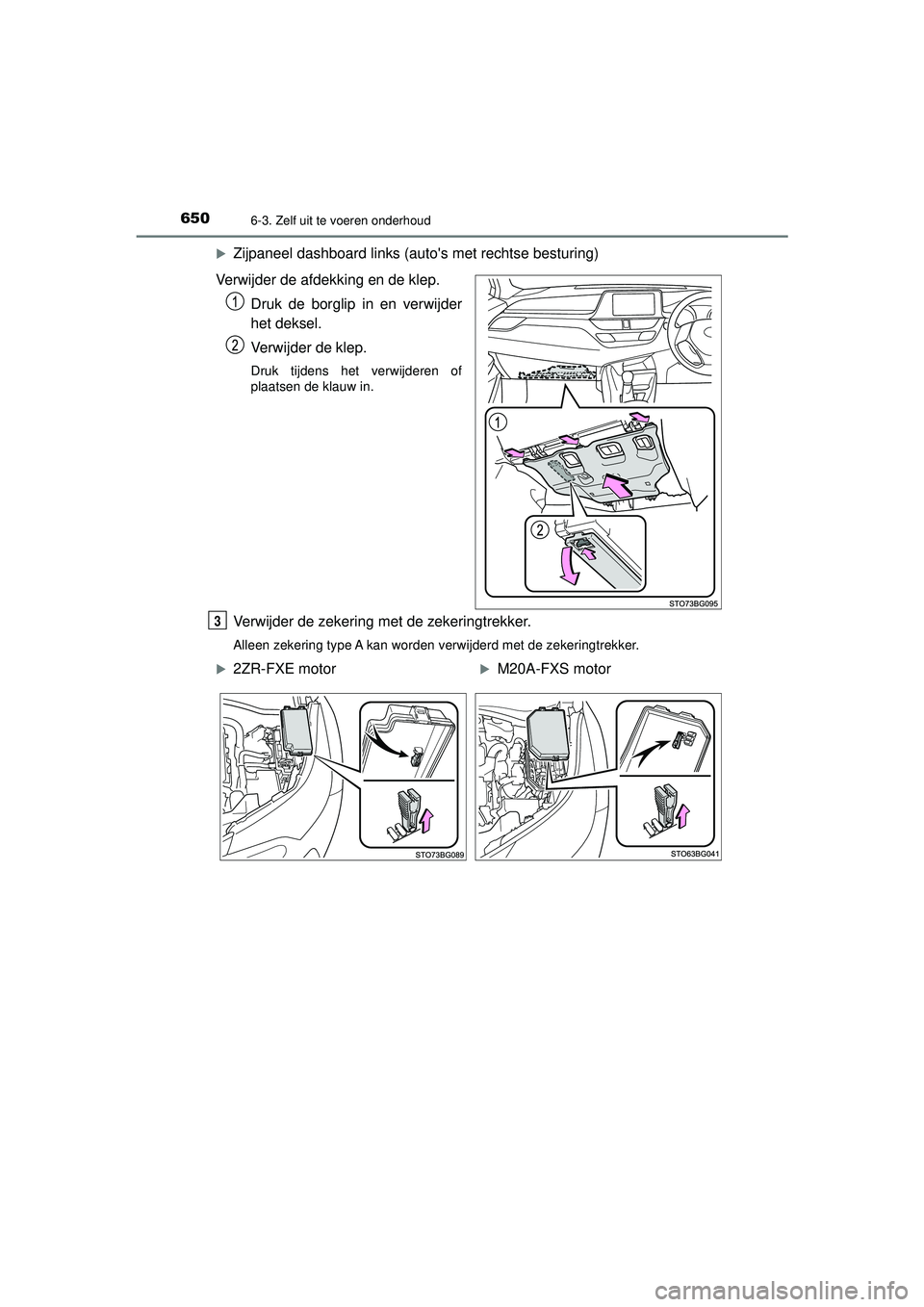

Zijpaneel dashboard links (auto's met rechtse besturing)
Verwijder de afdekking en de klep. Druk de borglip in en verwijder
het deksel.
Verwijder de klep.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Verwijder de zekering met de zekeringtrekker.
Alleen zekering type A kan worden verwijderd met de zekeringtrekker.
3
2ZR-FXE motorM20A-FXS motor
C-HR_HV_OM_Europe_OM10720E.book Page 650 Monday, October 11, 2021 9:41 AM

6516-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10720E
6
Onderhoud en verzorging

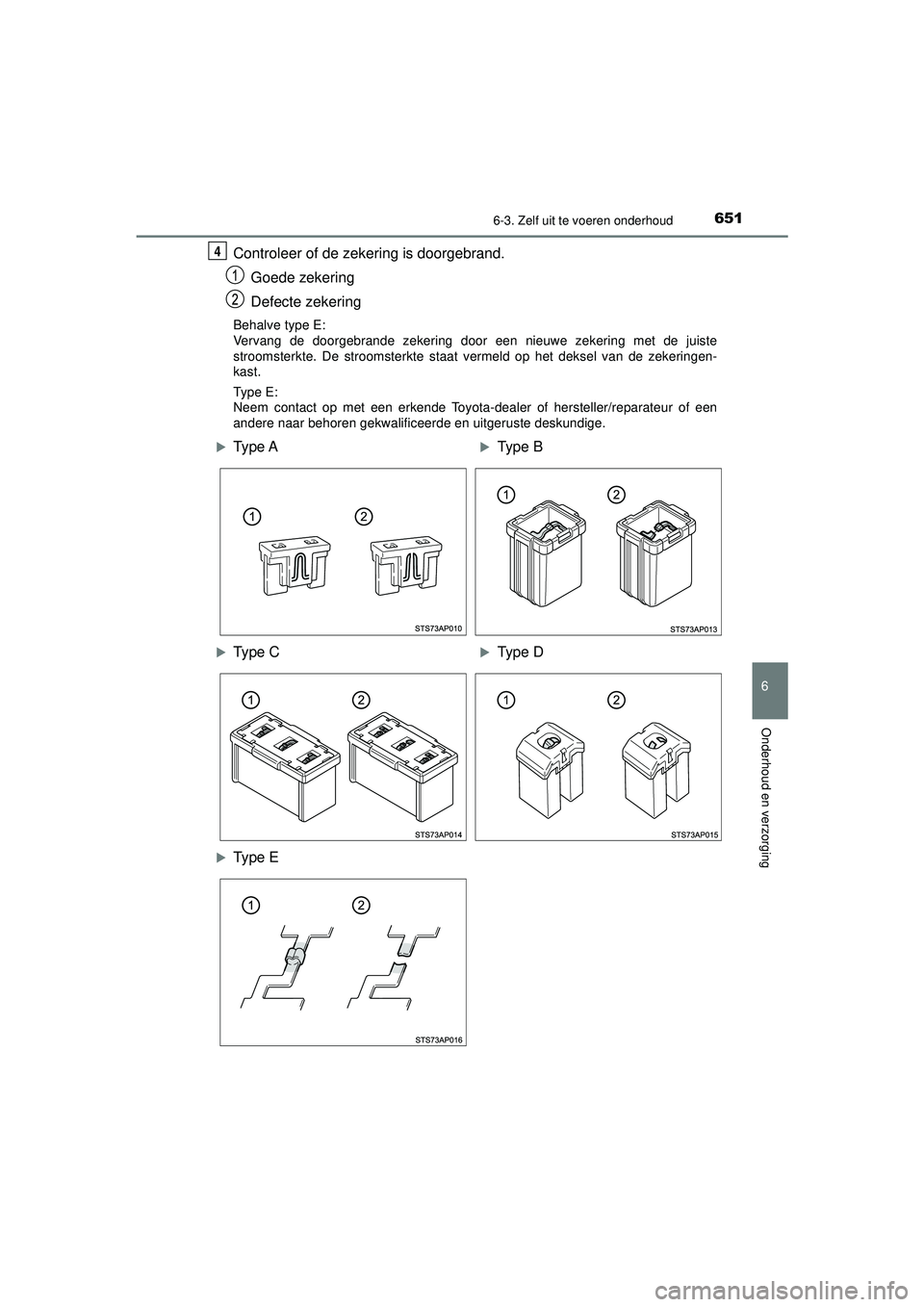

Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Behalve type E:
Vervang de doorgebrande zekering door een nieuwe zekering met de juiste
stroomsterkte. De stroomsterkte staat vermeld op het deksel van de zekeringen-
kast.
Ty p e E :
Neem contact op met een erkende Toyota-dea ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
Type AType B
Type CType D
Type E
C-HR_HV_OM_Europe_OM10720E.book Page 651 Monday, October 11, 2021 9:41 AM

6526-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10720E

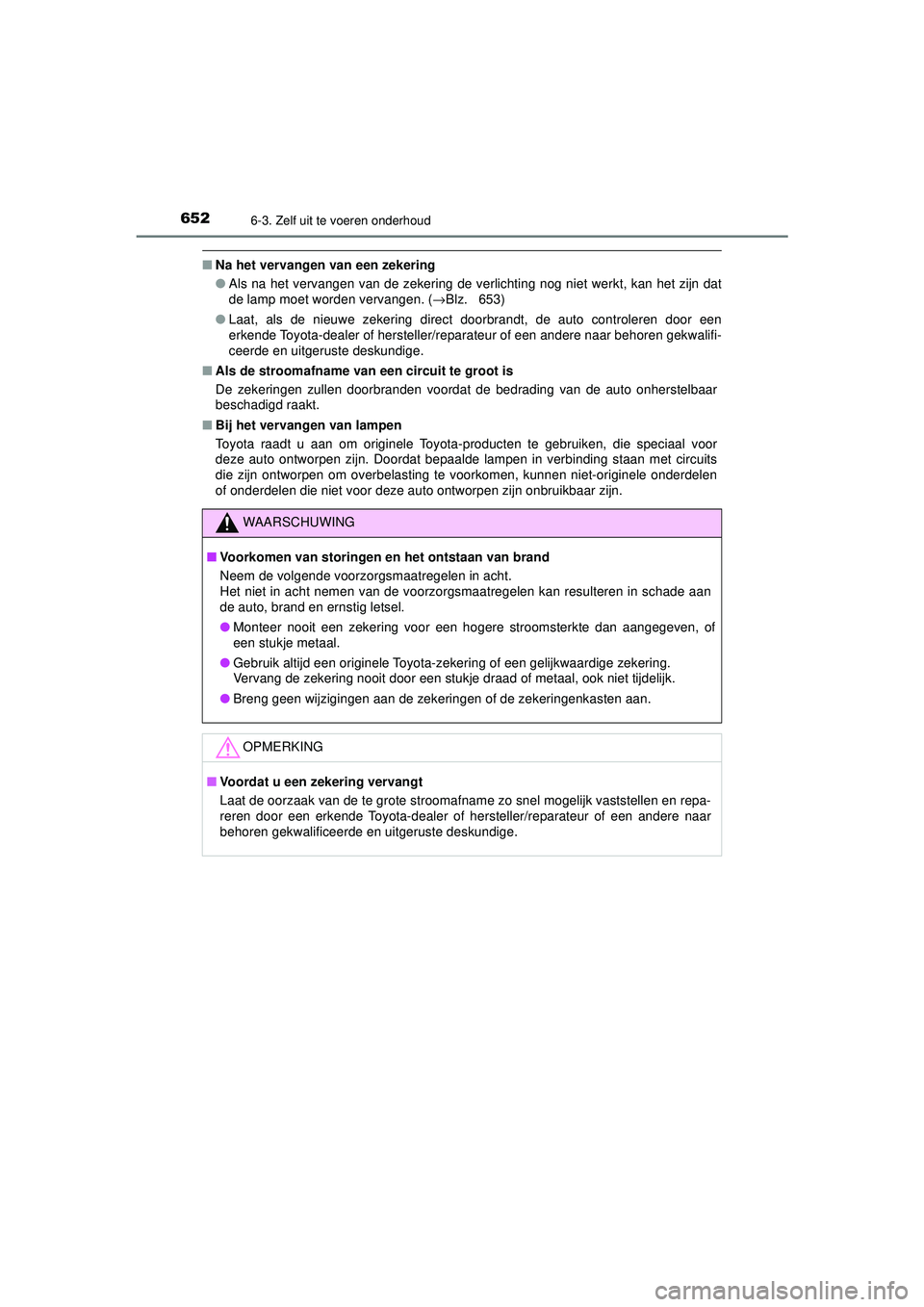

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen. ( →Blz. 653)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onherstelbaar
beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal voor
deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan met circuits
die zijn ontworpen om overbelasting te voorkomen, kunnen niet-originele onderdelen
of onderdelen die niet voor deze auto ontworpen zijn onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aangegeven, of
een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of her steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10720E.book Page 652 Monday, October 11, 2021 9:41 AM

6536-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10720E
6
Onderhoud en verzorging

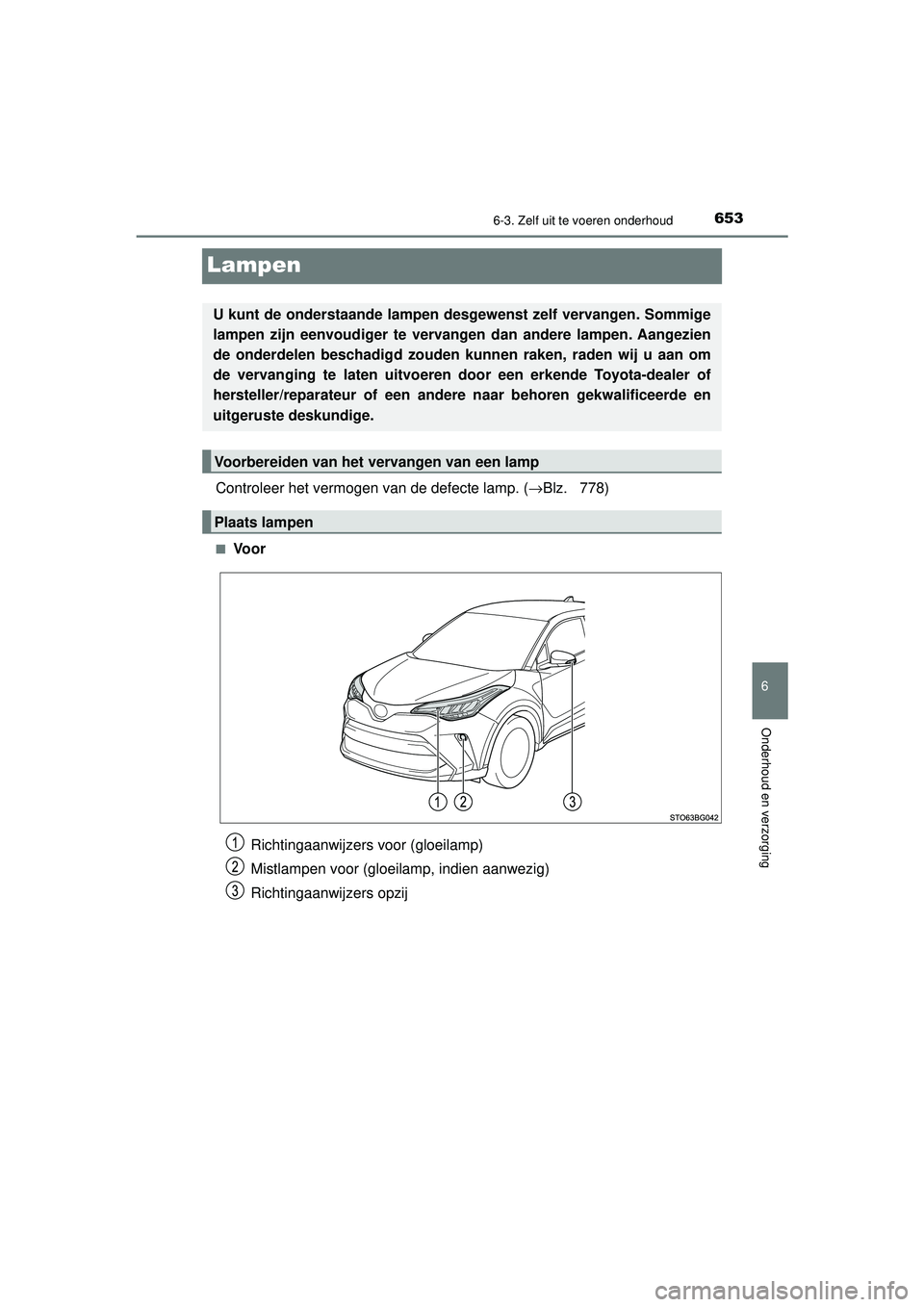

Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 778)
■Vo o r
U kunt de onderstaande lampen desgewenst zelf vervangen. Sommige
lampen zijn eenvoudiger te vervan gen dan andere lampen. Aangezien
de onderdelen beschadigd zouden kunnen raken, raden wij u aan om
de vervanging te laten uitvoeren d oor een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Richtingaanwijzers voor (gloeilamp)
Mistlampen voor (gloeilamp, indien aanwezig)
Richtingaanwijzers opzij
C-HR_HV_OM_Europe_OM10720E.book Page 653 Monday, October 11, 2021 9:41 AM

6546-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10720E■

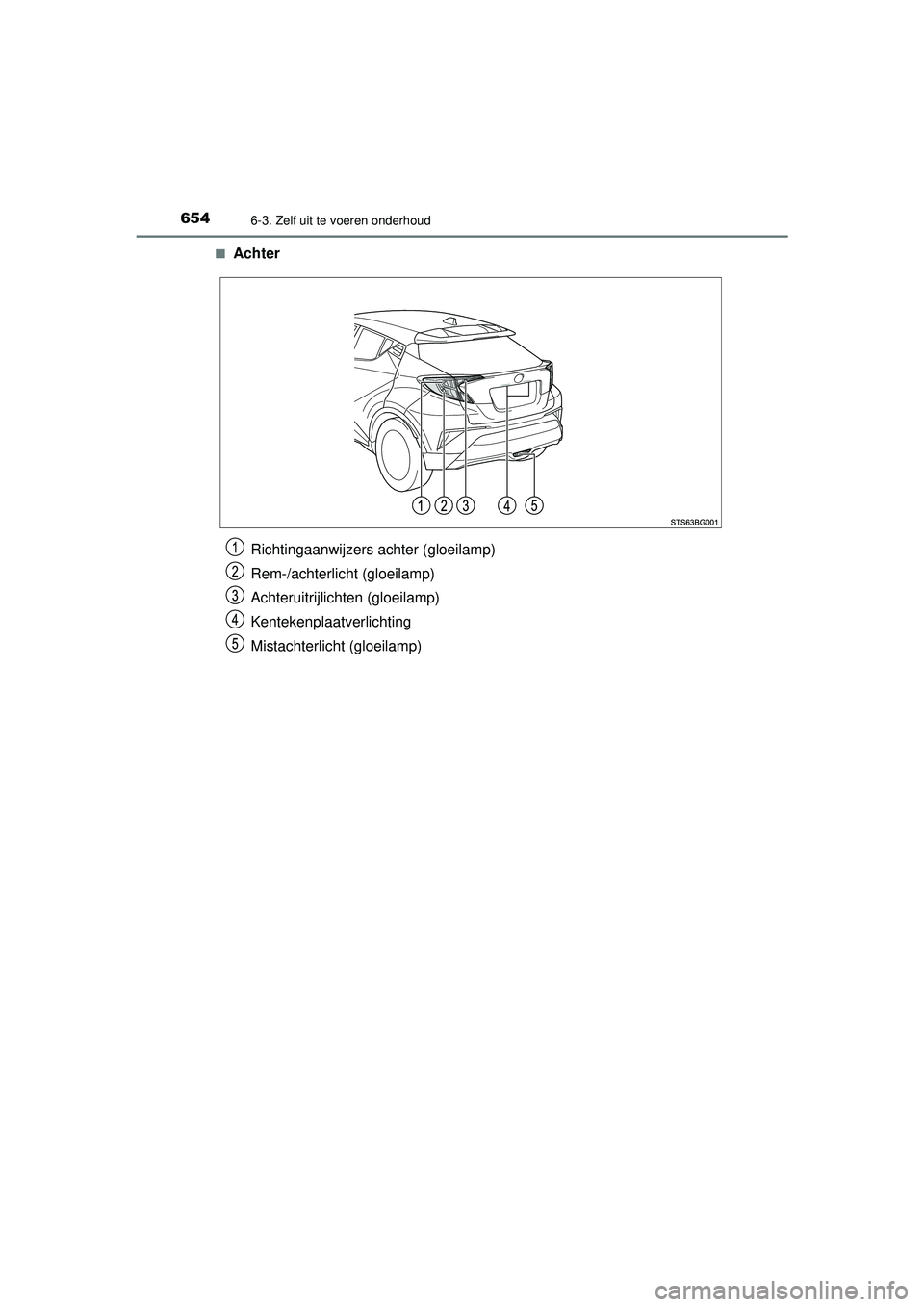

Achter
Richtingaanwijzers achter (gloeilamp)
Rem-/achterlicht (gloeilamp)
Achteruitrijlichten (gloeilamp)
Kentekenplaatverlichting
Mistachterlicht (gloeilamp)
C-HR_HV_OM_Europe_OM10720E.book Page 654 Monday, October 11, 2021 9:41 AM

6556-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10720E
6
Onderhoud en verzorging

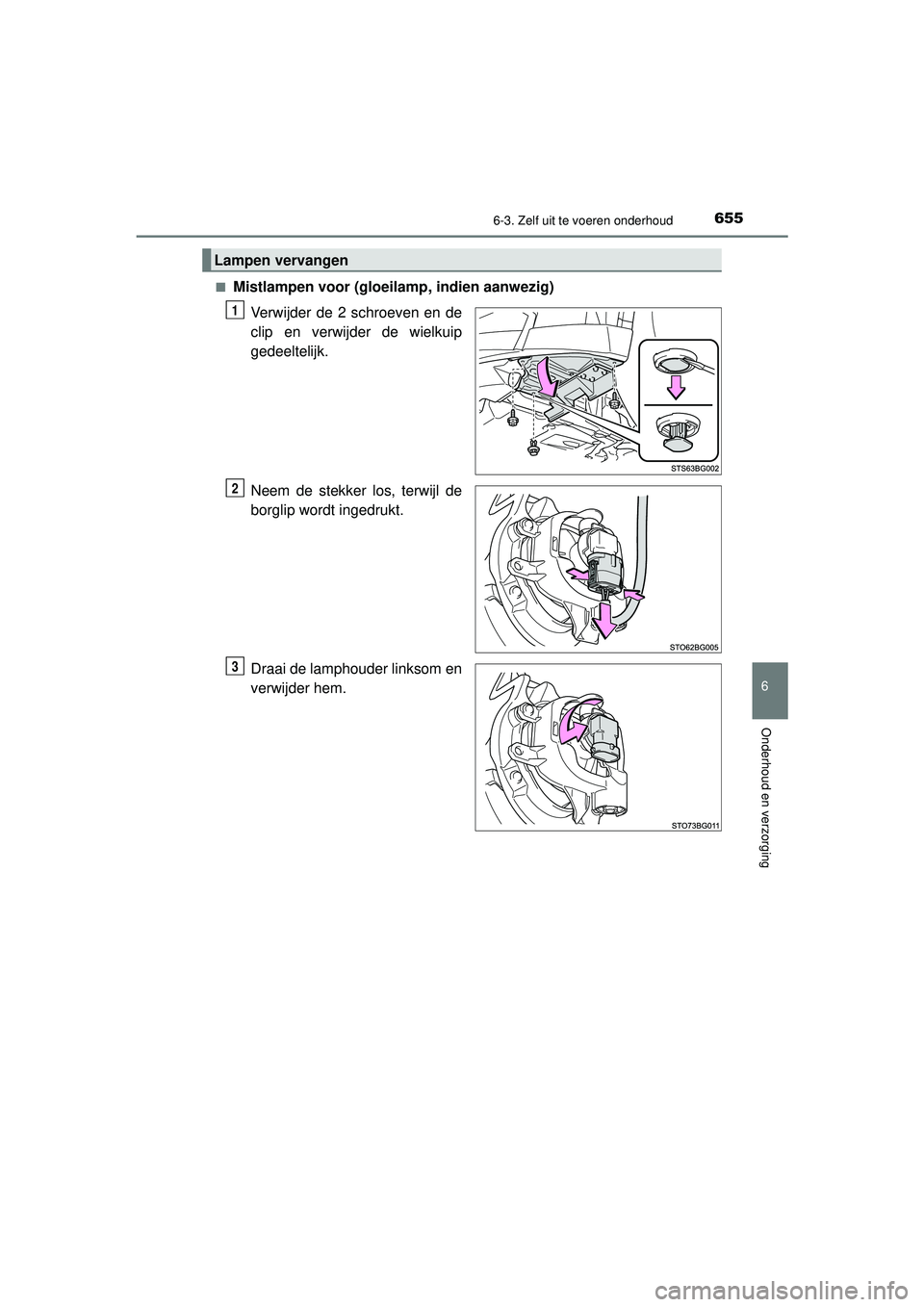

■Mistlampen voor (gloeilamp, indien aanwezig)Verwijder de 2 schroeven en de
clip en verwijder de wielkuip
gedeeltelijk.
Neem de stekker los, terwijl de
borglip wordt ingedrukt.
Draai de lamphouder linksom en
verwijder hem.
Lampen vervangen
1
2
3
C-HR_HV_OM_Europe_OM10720E.book Page 655 Monday, October 11, 2021 9:41 AM

6566-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10720E

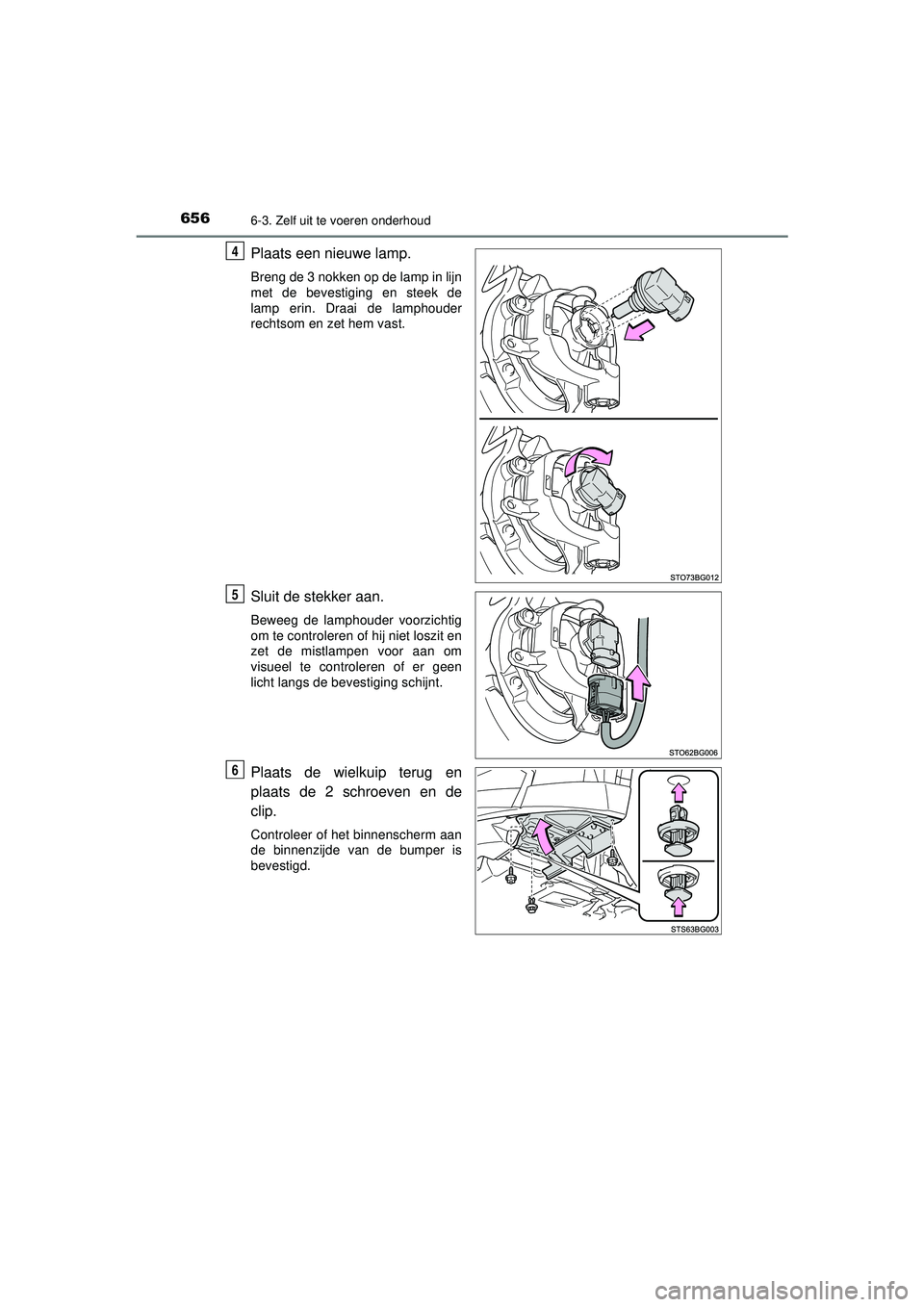

Plaats een nieuwe lamp.
Breng de 3 nokken op de lamp in lijn
met de bevestiging en steek de
lamp erin. Draai de lamphouder
rechtsom en zet hem vast.
Sluit de stekker aan.
Beweeg de lamphouder voorzichtig
om te controleren of hij niet loszit en
zet de mistlampen voor aan om
visueel te controleren of er geen
licht langs de bevestiging schijnt.
Plaats de wielkuip terug en
plaats de 2 schroeven en de
clip.
Controleer of het binnenscherm aan
de binnenzijde van de bumper is
bevestigd.
4
5
6
C-HR_HV_OM_Europe_OM10720E.book Page 656 Monday, October 11, 2021 9:41 AM

6576-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10720E
6
Onderhoud en verzorging

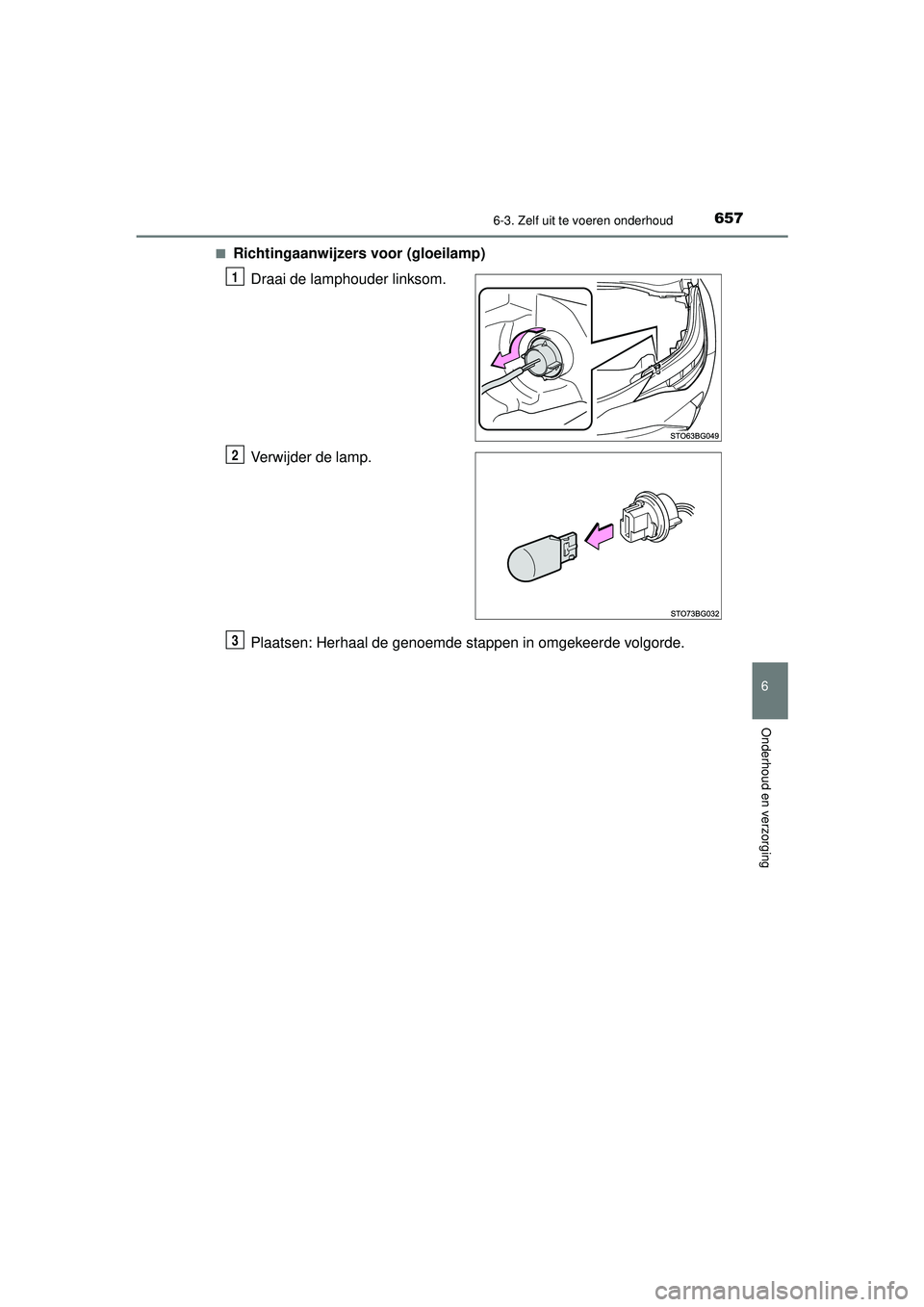

■Richtingaanwijzers voor (gloeilamp)Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
C-HR_HV_OM_Europe_OM10720E.book Page 657 Monday, October 11, 2021 9:41 AM

6586-3. Zelf uit te voeren onderhoud
C-HR_HV_OM_Europe_OM10720E■
Richtingaanwijzers achter (gloeilamp
) en rem-/achterlichten (gloei-
lamp)

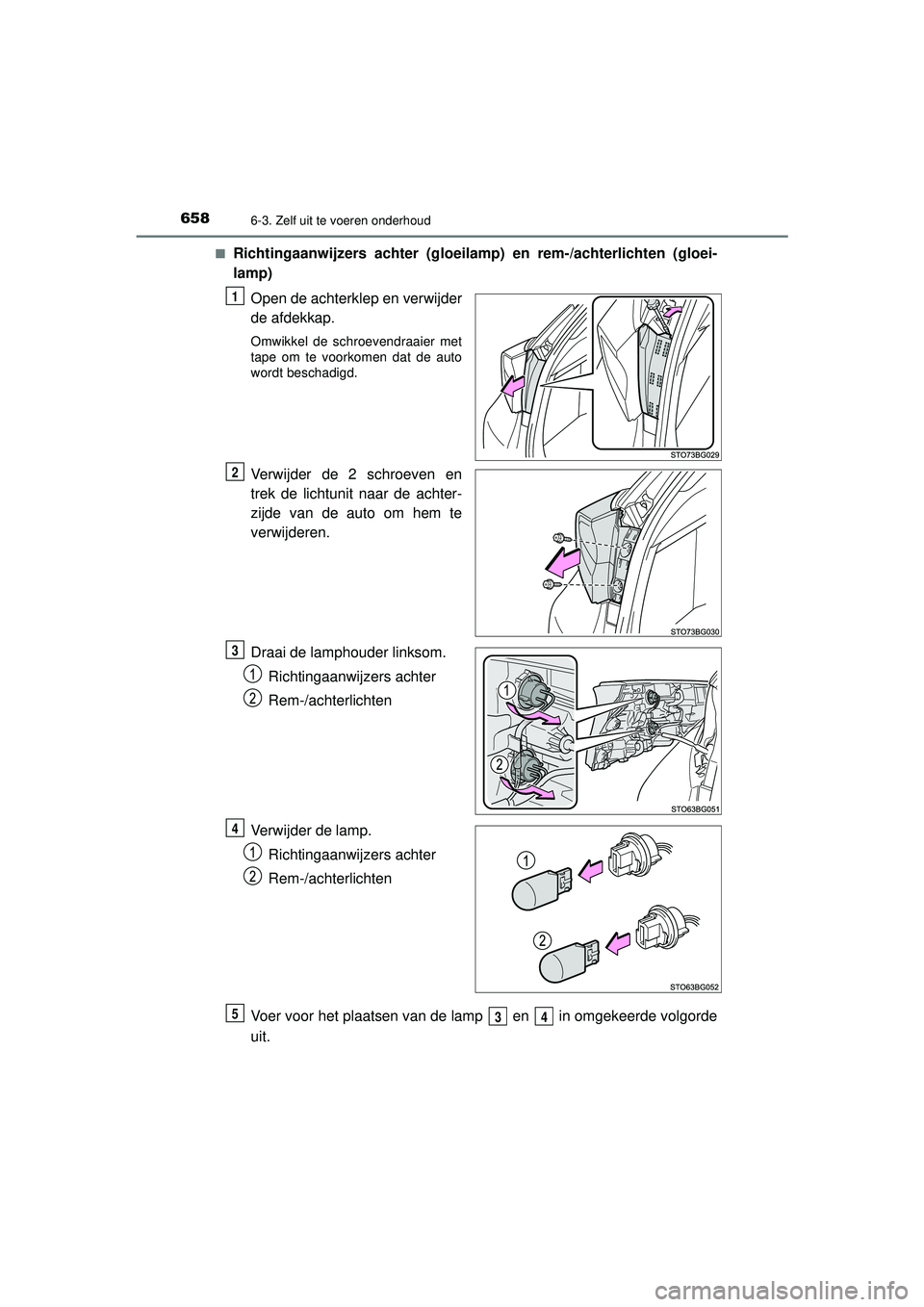

Open de achterklep en verwijder
de afdekkap.
Omwikkel de schroevendraaier met
tape om te voorkomen dat de auto
wordt beschadigd.
Verwijder de 2 schroeven en
trek de lichtunit naar de achter-
zijde van de auto om hem te
verwijderen.
Draai de lamphouder linksom.Richtingaanwijzers achter
Rem-/achterlichten
Verwijder de lamp. Richtingaanwijzers achter
Rem-/achterlichten
Voer voor het plaatsen van de lamp en in omgekeerde volgorde
uit.
1
2
3
4
534
