7297-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E
7
Bij problemen

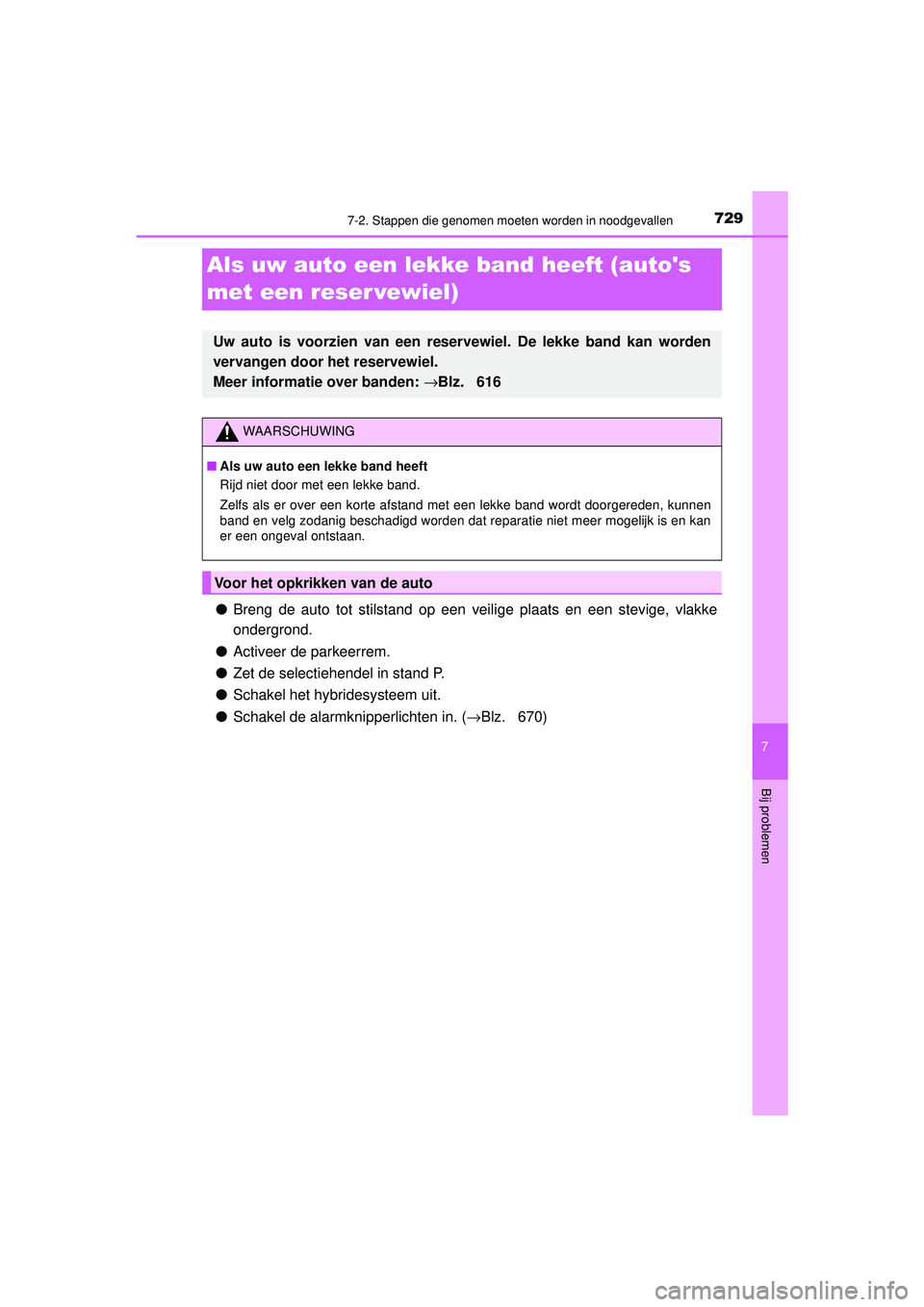

Als uw auto een lekke band heeft (auto's
met een reser vewiel)
● Breng de auto tot stilstand op een veilige plaats en een stevige, vlakke\
ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in. ( →Blz. 670)
Uw auto is voorzien van een reservewiel. De lekke band kan worden
vervangen door het reservewiel.
Meer informatie over banden: →Blz. 616
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Voor het opkrikken van de auto
C-HR_HV_OM_Europe_OM10720E.book Page 729 Monday, October 11, 2021 9:41 AM

7307-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E

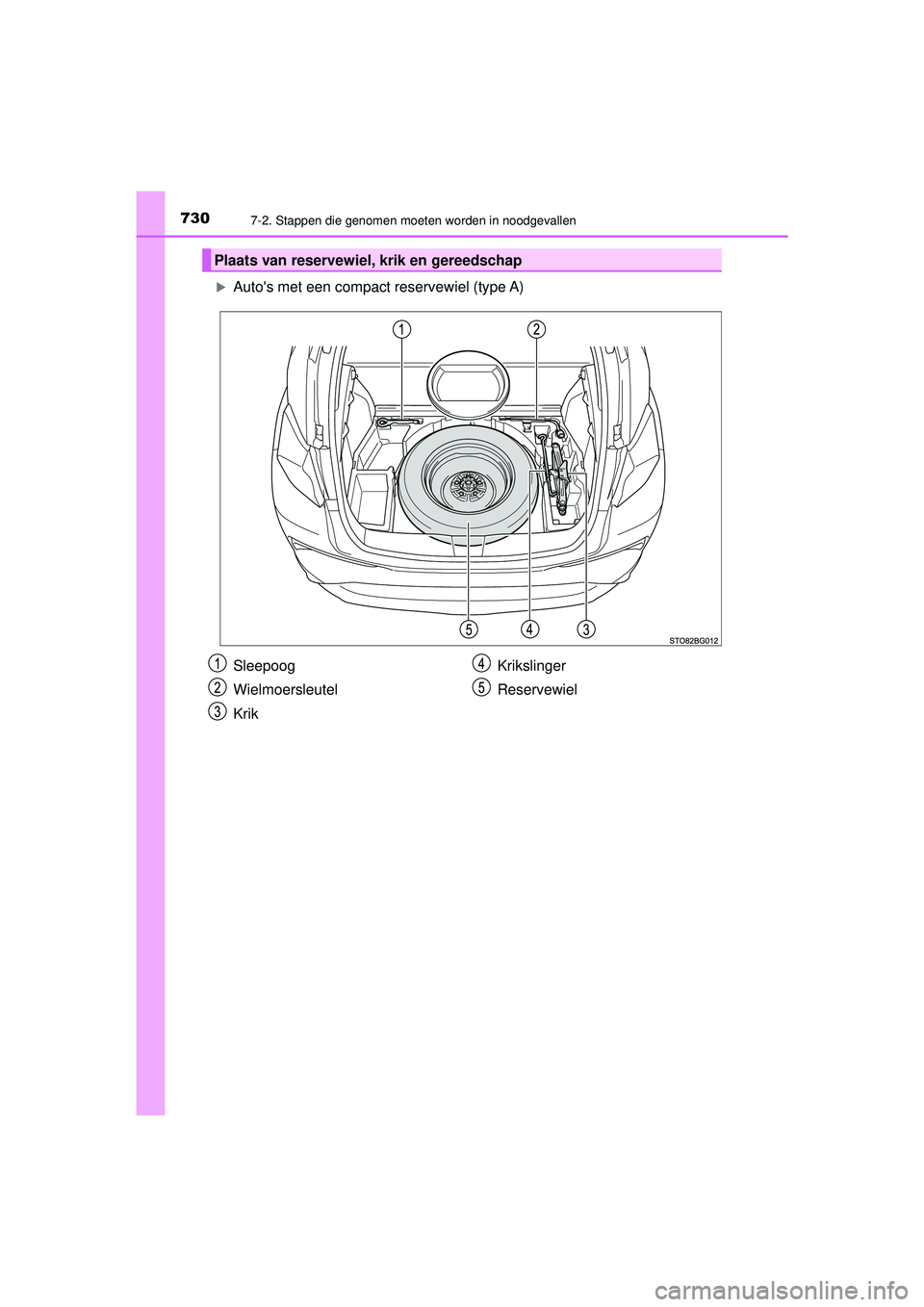

Auto's met een compact reservewiel (type A)
Plaats van reservewiel, krik en gereedschap
Sleepoog
Wielmoersleutel
KrikKrikslinger
Reservewiel
C-HR_HV_OM_Europe_OM10720E.book Page 730 Monday, October 11, 2021 9:41 AM

7317-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E
7
Bij problemen

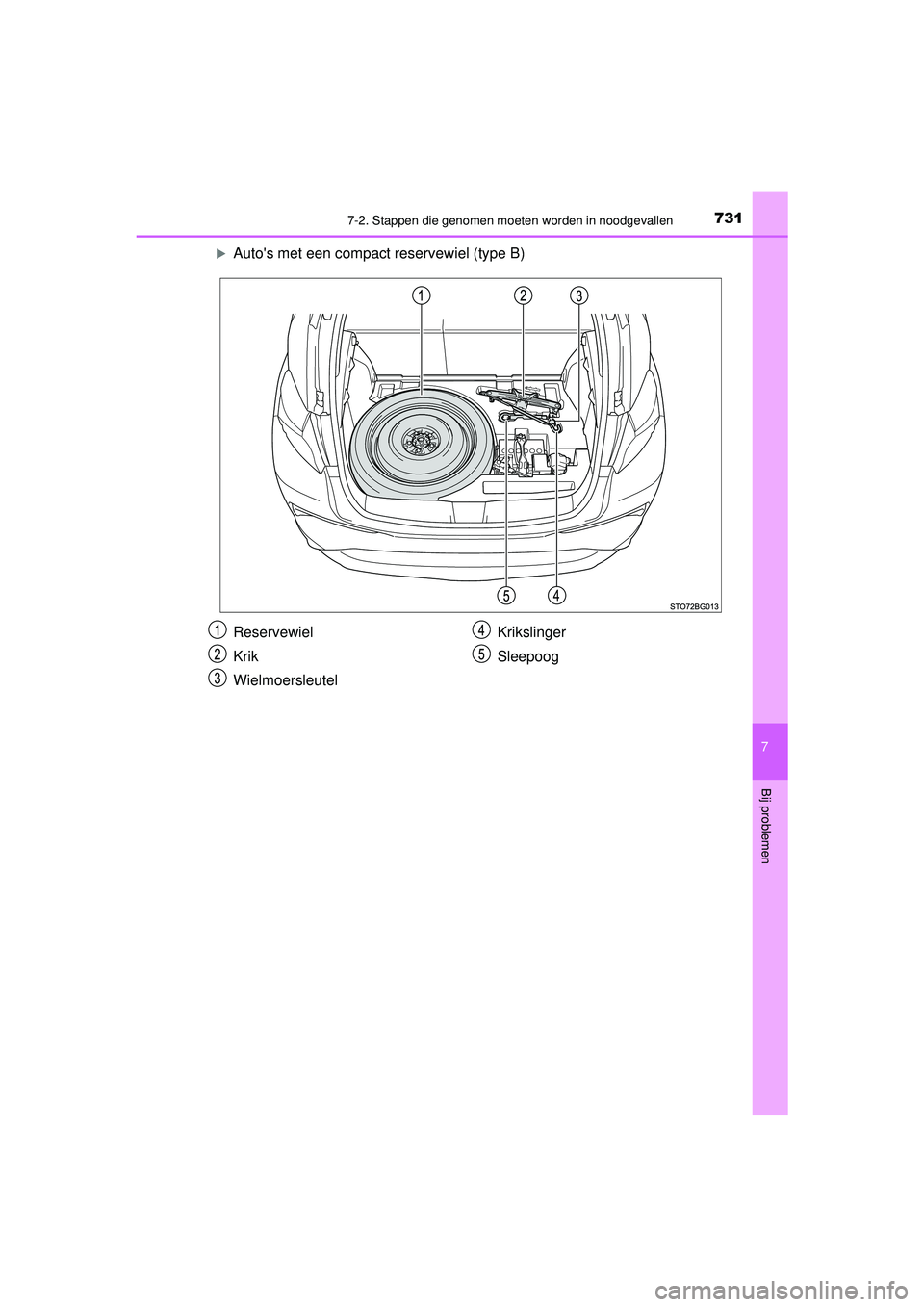

Auto's met een compact reservewiel (type B)
Reservewiel
Krik
WielmoersleutelKrikslinger
Sleepoog
C-HR_HV_OM_Europe_OM10720E.book Page 731 Monday, October 11, 2021 9:41 AM

7327-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E

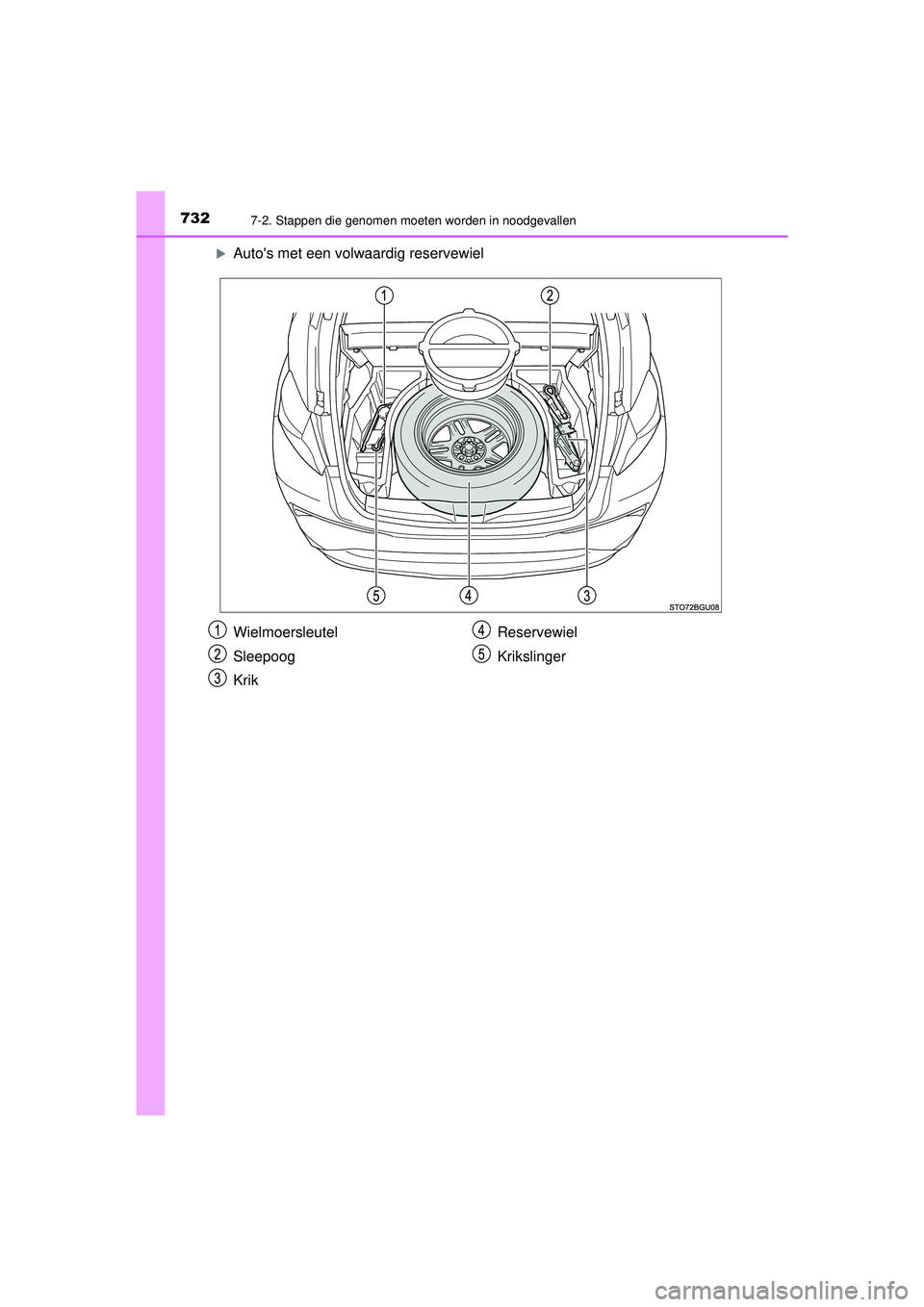

Auto's met een volwaardig reservewiel
Wielmoersleutel
Sleepoog
KrikReservewiel
Krikslinger
C-HR_HV_OM_Europe_OM10720E.book Page 732 Monday, October 11, 2021 9:41 AM

7337-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E
7
Bij problemen

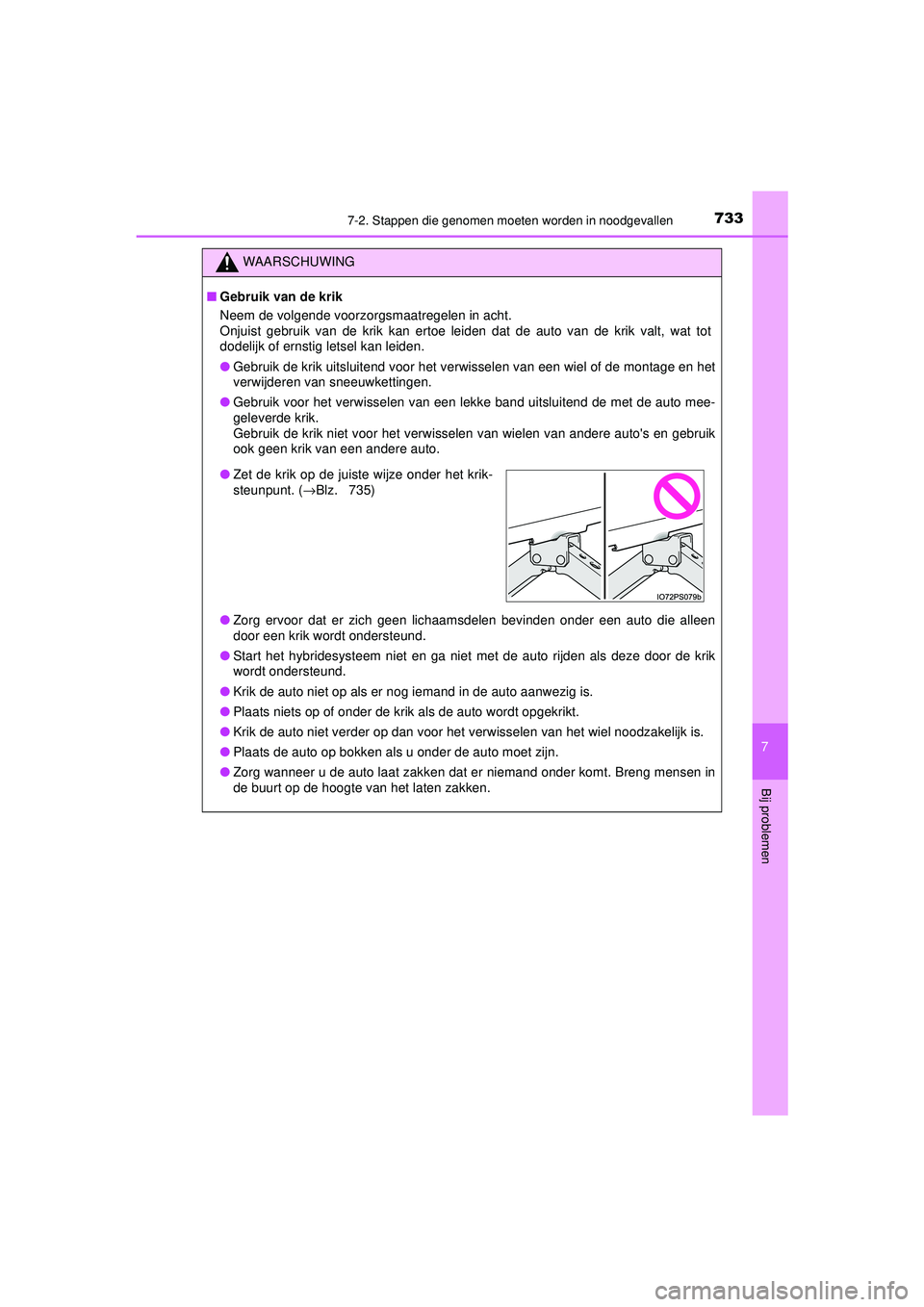

WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat tot
dodelijk of ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel of de montage en het
verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de auto mee-
geleverde krik.
Gebruik de krik niet voor het verwisse len van wielen van andere auto's en gebruik
ook geen krik van een andere auto.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die alleen
door een krik wordt ondersteund.
● Start het hybridesysteem niet en ga niet met de auto rijden als deze door de krik
wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wiel noodzakelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. Breng mensen in
de buurt op de hoogte van het laten zakken.
●Zet de krik op de juiste wijze onder het krik-
steunpunt. ( →Blz. 735)
C-HR_HV_OM_Europe_OM10720E.book Page 733 Monday, October 11, 2021 9:41 AM

7347-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E

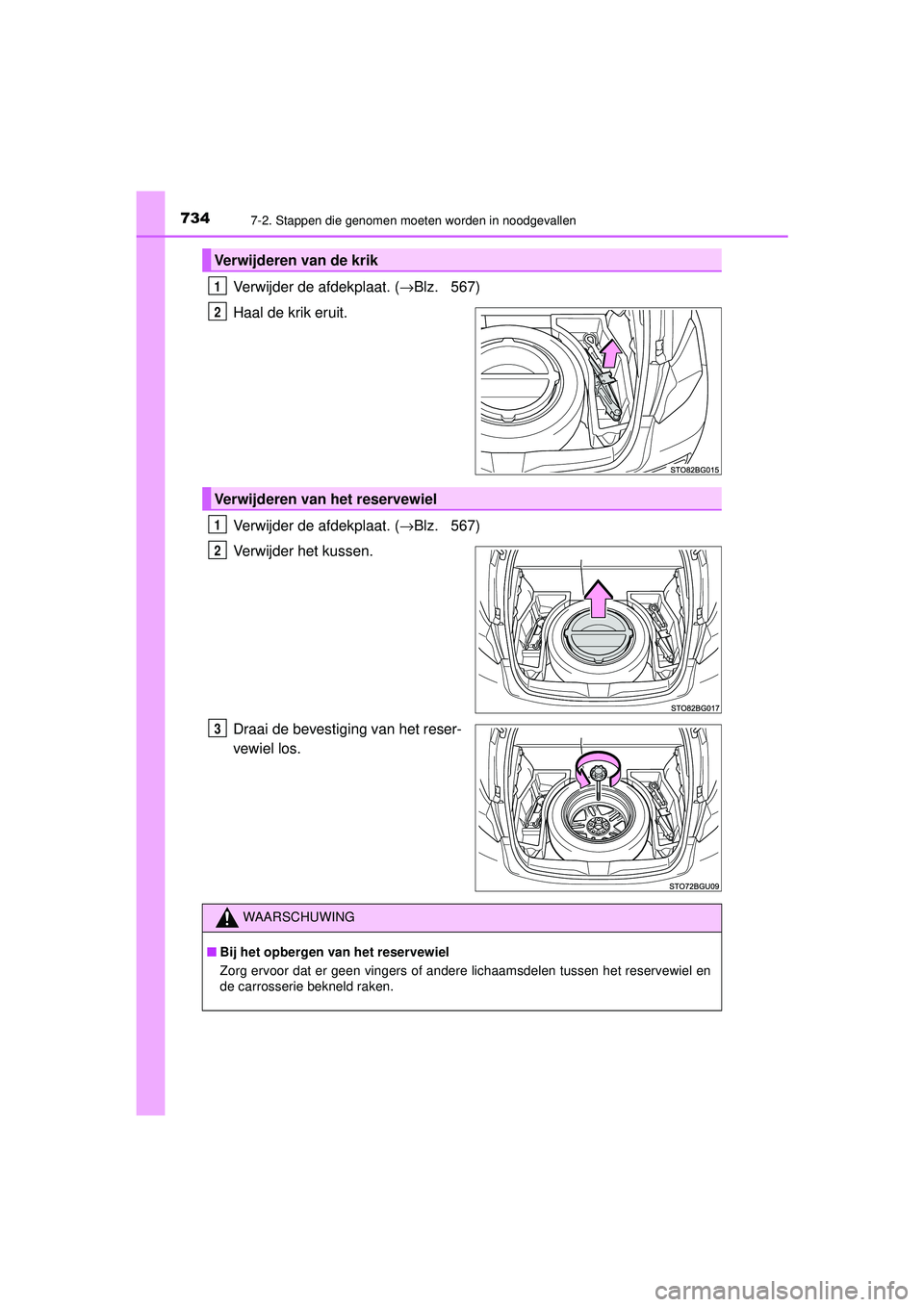

Verwijder de afdekplaat. (→Blz. 567)
Haal de krik eruit.
Verwijder de afdekplaat. ( →Blz. 567)
Verwijder het kussen.
Draai de bevestiging van het reser-
vewiel los.
Verwijderen van de krik
1
2
Verwijderen van het reservewiel
1
2
3
WAARSCHUWING
■ Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reservewiel en
de carrosserie bekneld raken.
C-HR_HV_OM_Europe_OM10720E.book Page 734 Monday, October 11, 2021 9:41 AM

7357-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E
7
Bij problemen

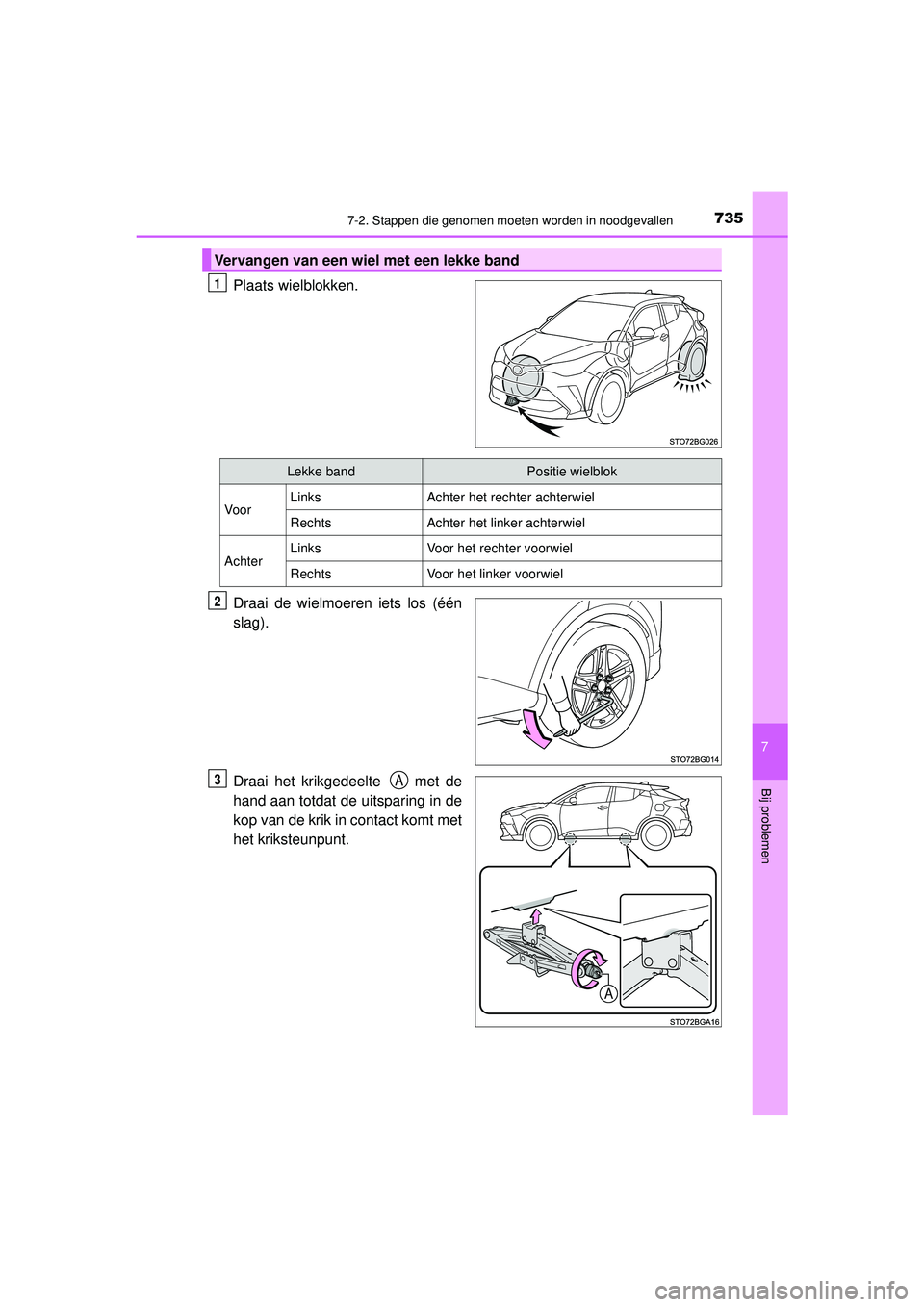

Plaats wielblokken.
Draai de wielmoeren iets los (één
slag).
Draai het krikgedeelte met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
C-HR_HV_OM_Europe_OM10720E.book Page 735 Monday, October 11, 2021 9:41 AM

7367-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E

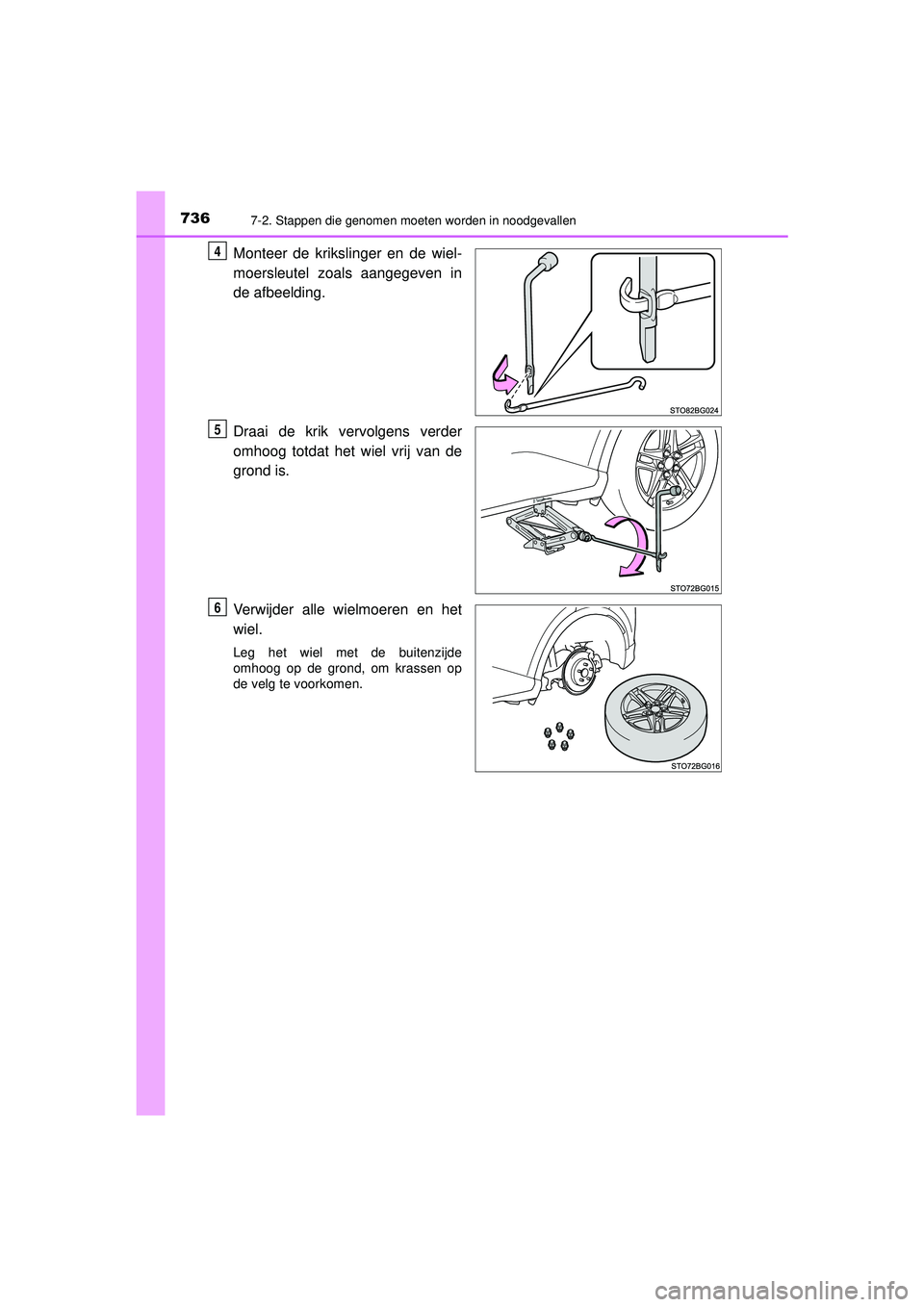

Monteer de krikslinger en de wiel-
moersleutel zoals aangegeven in
de afbeelding.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is.
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen op
de velg te voorkomen.
4
5
6
C-HR_HV_OM_Europe_OM10720E.book Page 736 Monday, October 11, 2021 9:41 AM

7377-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E
7
Bij problemen

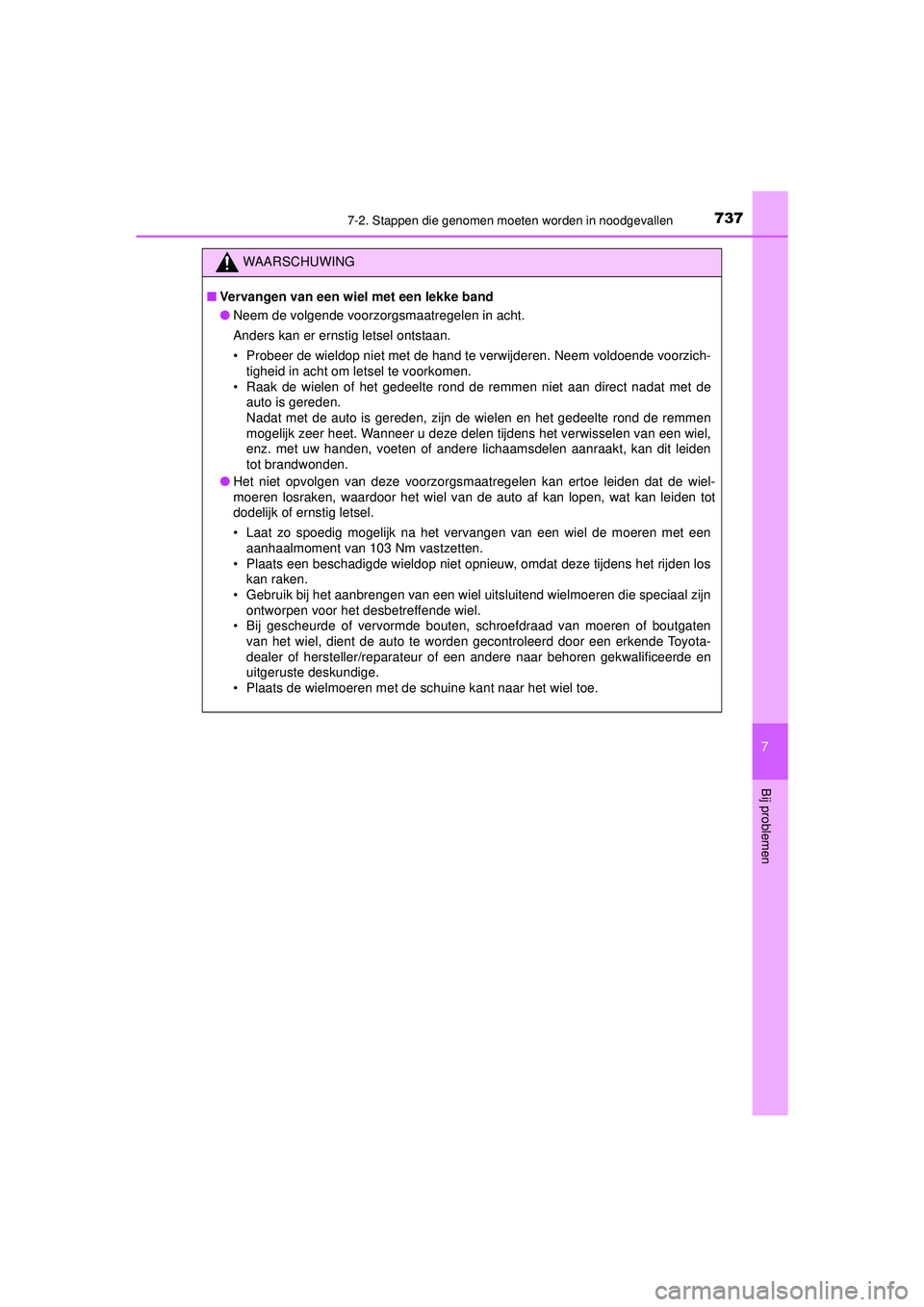

WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Probeer de wieldop niet met de hand te verwijderen. Neem voldoende voorzich-
tigheid in acht om letsel te voorkomen.
• Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze delen tijdens het verwisselen van een wiel,
enz. met uw handen, voeten of andere lichaamsdelen aanraakt, kan dit leiden
tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de wiel-
moeren losraken, waardoor het wiel van de auto af kan lopen, wat kan leiden tot
dodelijk of ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moeren met een
aanhaalmoment van 103 Nm vastzetten.
• Plaats een beschadigde wieldop niet opnieuw, omdat deze tijdens het rijden los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of boutgaten
van het wiel, dient de auto te worden gecontroleerd door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
C-HR_HV_OM_Europe_OM10720E.book Page 737 Monday, October 11, 2021 9:41 AM

7387-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E

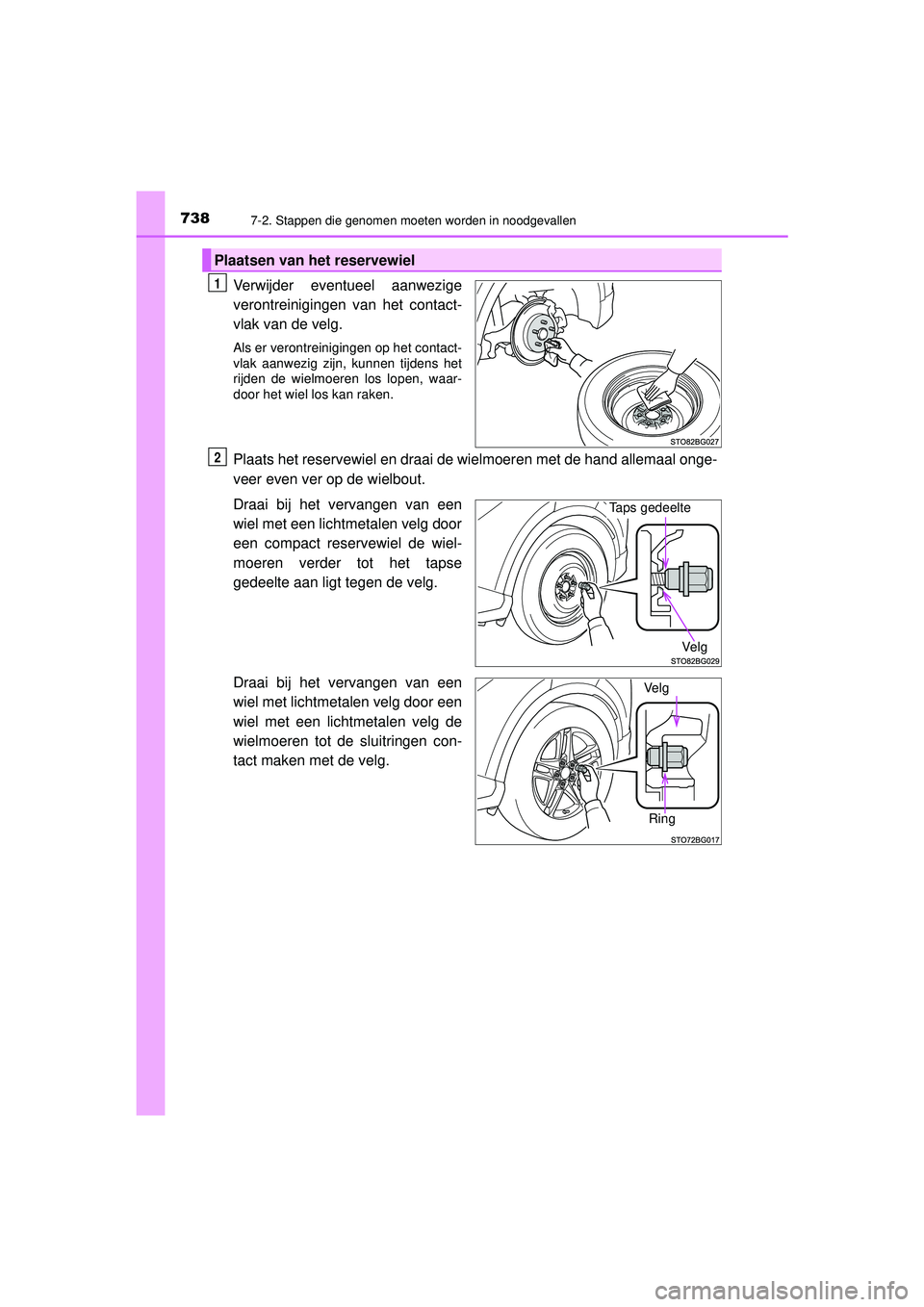

Verwijder eventueel aanwezige
verontreinigingen van het contact-
vlak van de velg.
Als er verontreinigingen op het contact-
vlak aanwezig zijn, kunnen tijdens het
rijden de wielmoeren los lopen, waar-
door het wiel los kan raken.
Plaats het reservewiel en draai de wielmoeren met de hand allemaal onge-
veer even ver op de wielbout.
Draai bij het vervangen van een
wiel met een lichtmetalen velg door
een compact reservewiel de wiel-
moeren verder tot het tapse
gedeelte aan ligt tegen de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door een
wiel met een lichtmetalen velg de
wielmoeren tot de sluitringen con-
tact maken met de velg.
Plaatsen van het reservewiel
1
2
Taps gedeelteVe lg
Ring
Vel g
