TOYOTA C-HR 2022 Instructieboekje (in Dutch)

7597-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E
7
Bij problemen

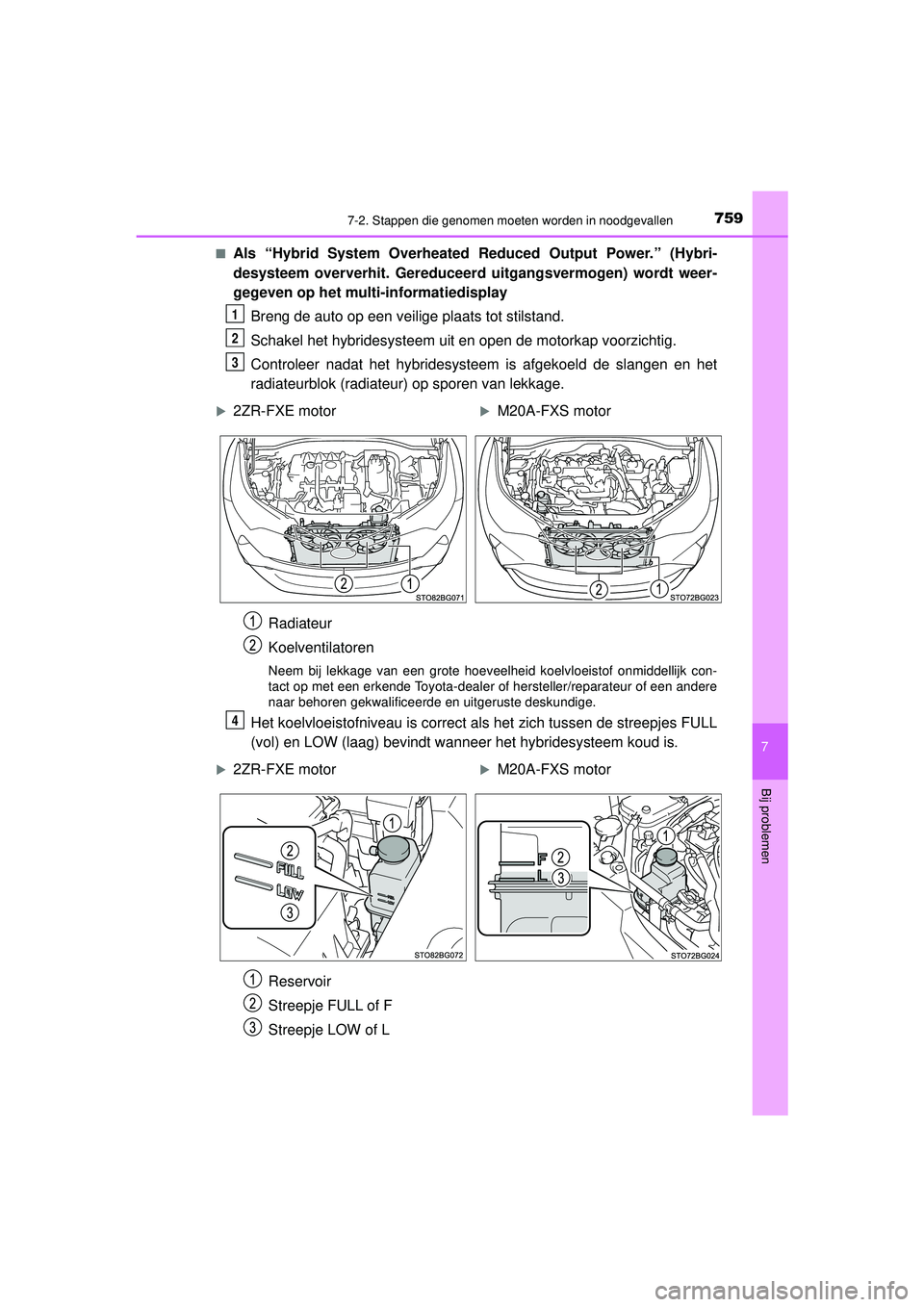

■Als “Hybrid System Overheated Reduced Output Power.” (Hybri-
desysteem oververhit. Gereduceerd uitgangsvermogen) wordt weer-
gegeven op het multi-informatiedisplay
Breng de auto op een veilige plaats tot stilstand.
Schakel het hybridesysteem uit en open de motorkap voorzichtig.
Controleer nadat het hybridesysteem is afgekoeld de slangen en het
radiateurblok (radiateur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een grote hoeveelheid koelvloeistof onmiddellijk con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Het koelvloeistofniveau is correct als het zich tussen de streepjes FULL
(vol) en LOW (laag) bevindt wanneer het hybridesysteem koud is.
Reservoir
Streepje FULL of F
Streepje LOW of L
1
2
3
2ZR-FXE motorM20A-FXS motor
4
2ZR-FXE motorM20A-FXS motor
C-HR_HV_OM_Europe_OM10720E.book Page 759 Monday, October 11, 2021 9:41 AM

7607-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E

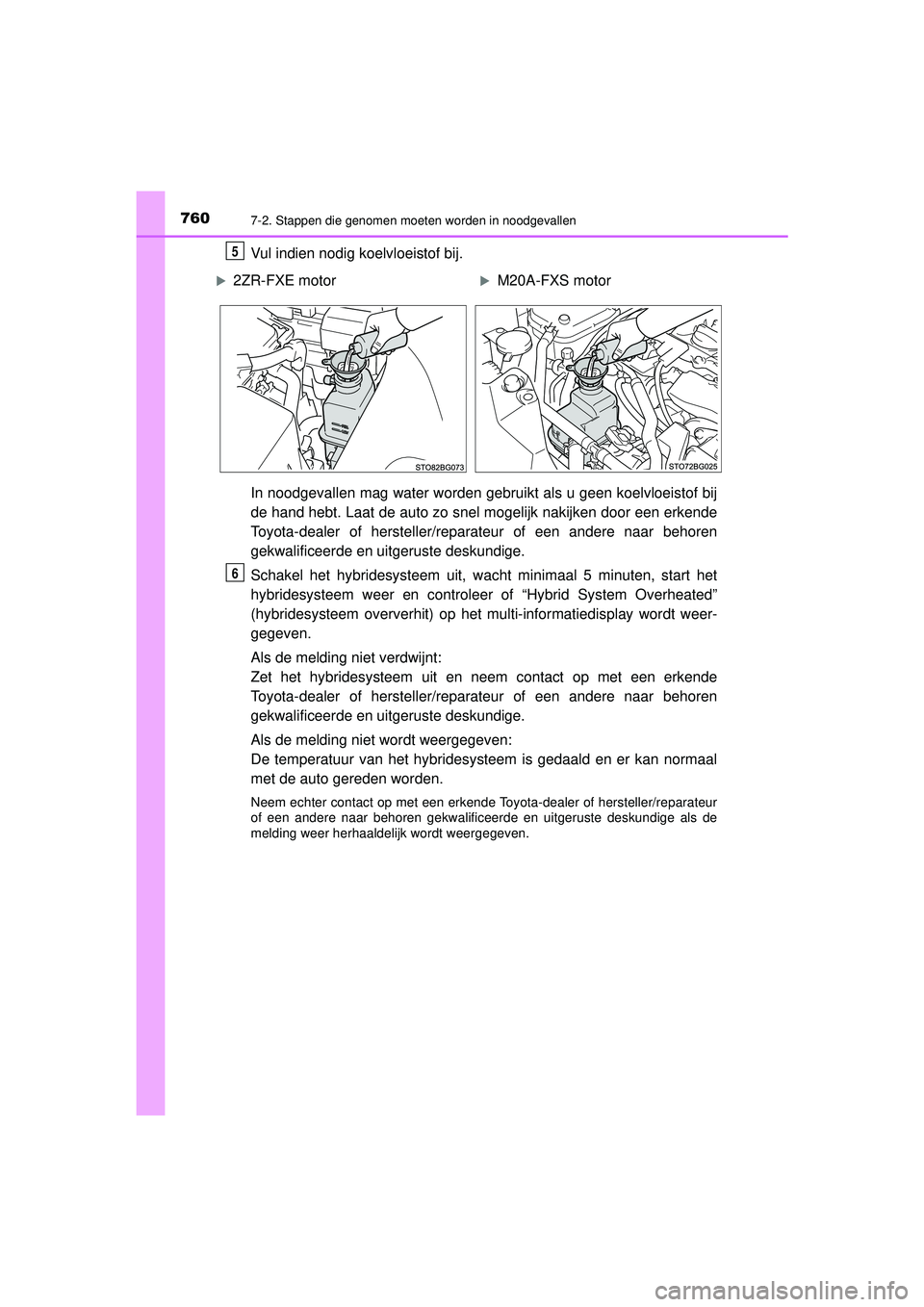

Vul indien nodig koelvloeistof bij.
In noodgevallen mag water worden gebruikt als u geen koelvloeistof bij
de hand hebt. Laat de auto zo snel mogelijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Schakel het hybridesysteem uit, wacht minimaal 5 minuten, start het
hybridesysteem weer en controleer of “Hybrid System Overheated”
(hybridesysteem oververhit) op het multi-informatiedisplay wordt weer-
gegeven.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als de melding niet wordt weergegeven:
De temperatuur van het hybridesysteem is gedaald en er kan normaal
met de auto gereden worden.
Neem echter contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige als de
melding weer herhaaldelijk wordt weergegeven.
5
2ZR-FXE motorM20A-FXS motor
6
C-HR_HV_OM_Europe_OM10720E.book Page 760 Monday, October 11, 2021 9:41 AM

7617-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E
7
Bij problemen

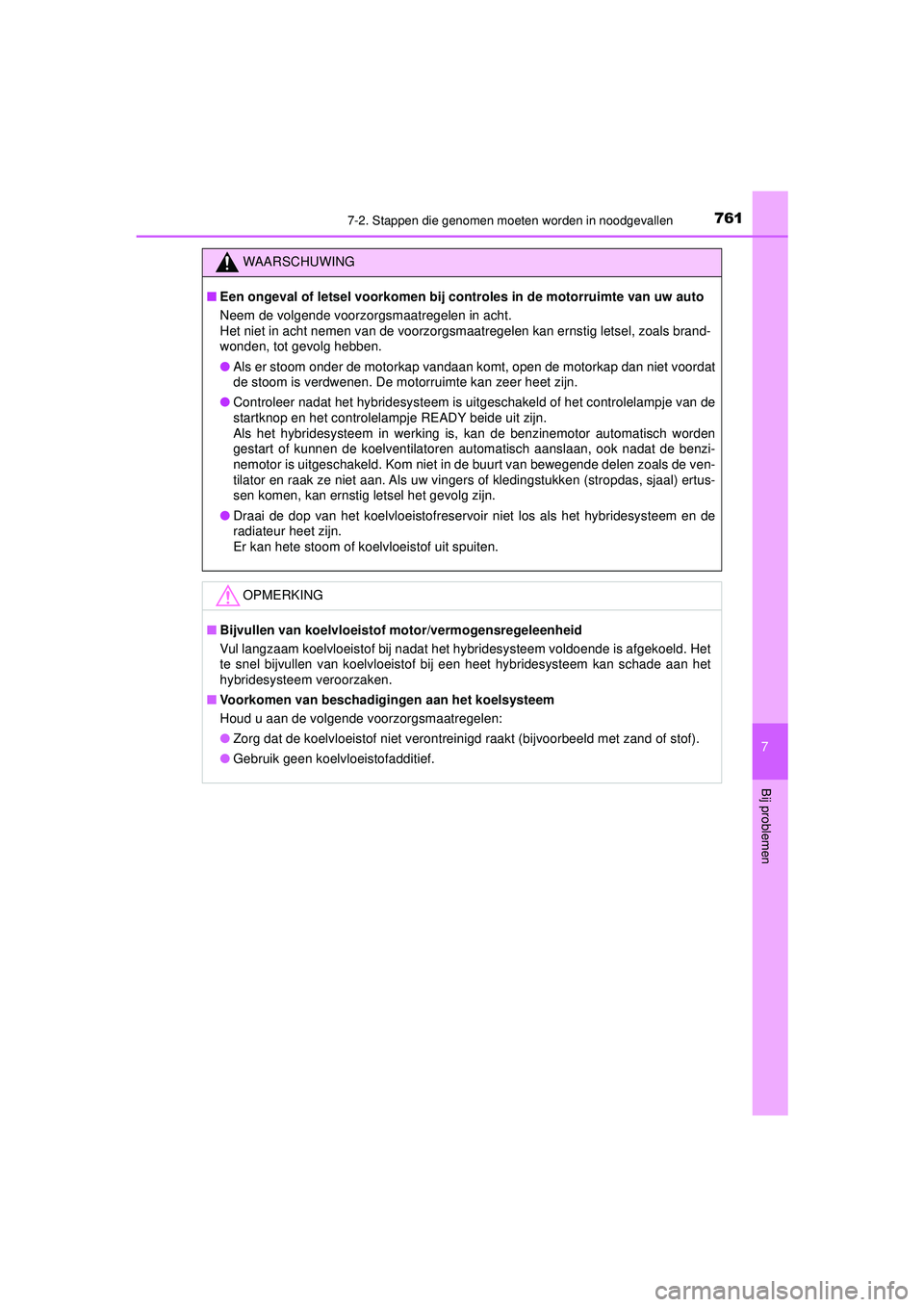

WAARSCHUWING
■Een ongeval of letsel voorkomen bij c ontroles in de motorruimte van uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel, zoals brand-
wonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap dan niet voordat
de stoom is verdwenen. De motorruimte kan zeer heet zijn.
● Controleer nadat het hybrid esysteem is uitgeschakeld of het controlelampje van de
startknop en het controlelampje READY beide uit zijn.
Als het hybridesysteem in werking is, kan de benzinemotor automatisch worden
gestart of kunnen de koelventilatoren automatisch aanslaan, ook nadat de benzi-
nemotor is uitgeschakeld. Kom niet in de buurt van bewegende delen zoals de ven-
tilator en raak ze niet aan. Als uw vingers of kledingstukken (stropdas, sjaal) ertus-
sen komen, kan ernstig letsel het gevolg zijn.
● Draai de dop van het koelvloeistofreservoir niet los als het hybridesysteem en de
radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
OPMERKING
■ Bijvullen van koelvloeistof motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het hybridesysteem voldoende is afgekoeld. Het
te snel bijvullen van koelvloeistof bij een heet hybridesysteem kan schade aan het
hybridesysteem veroorzaken.
■ Voorkomen van beschadigingen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of stof).
● Gebruik geen koelvloeistofadditief.
C-HR_HV_OM_Europe_OM10720E.book Page 761 Monday, October 11, 2021 9:41 AM

7627-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E

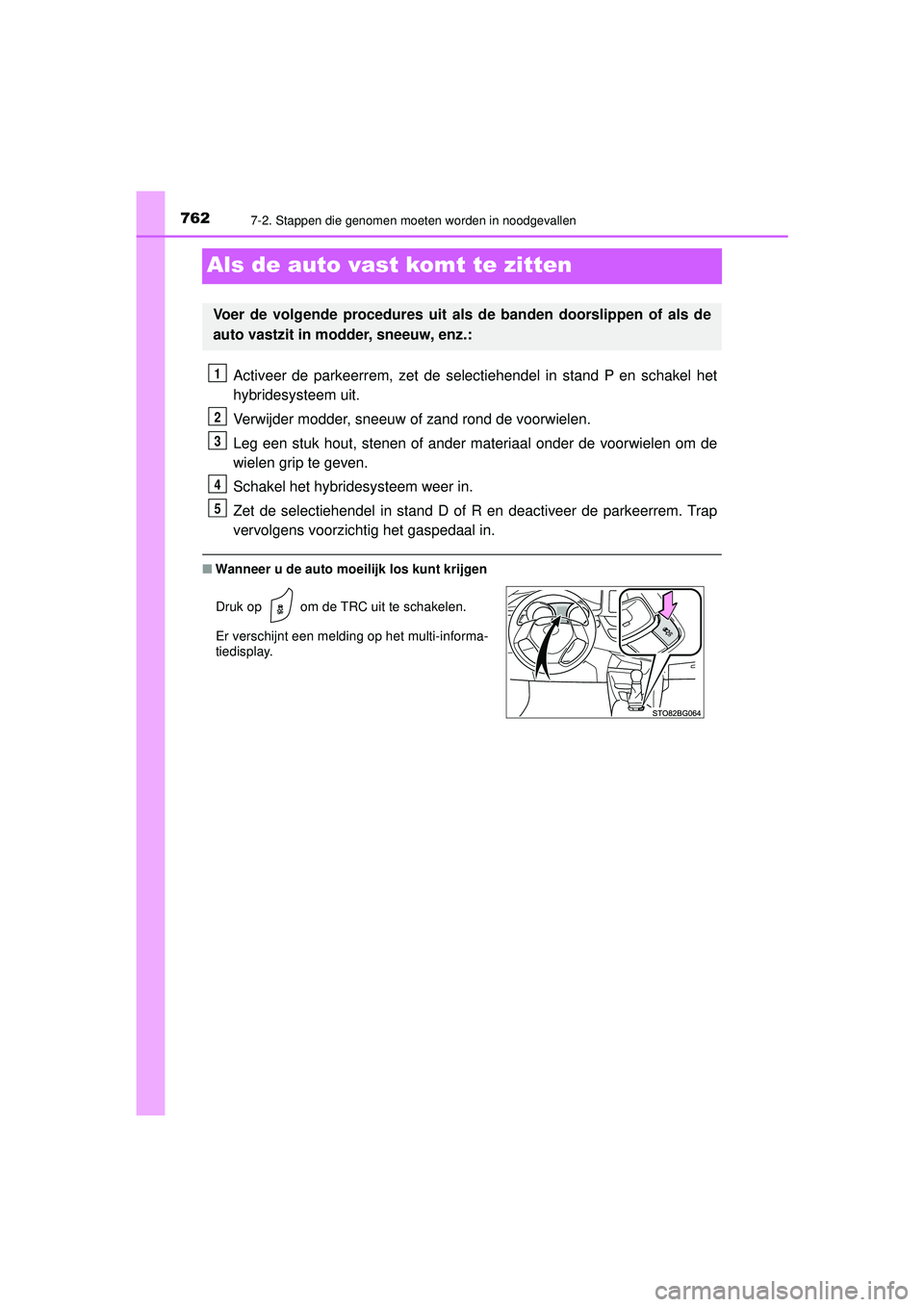

Als de auto vast komt te zitten
Activeer de parkeerrem, zet de selectiehendel in stand P en schakel het
hybridesysteem uit.
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de voorwielen om de
wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D of R en deactiveer de parkeerrem. Trap
vervolgens voorzichtig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
Voer de volgende procedures uit als de banden doorslippen of als de
auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schakelen.
Er verschijnt een melding op het multi-informa-
tiedisplay.
1
2
3
4
5
C-HR_HV_OM_Europe_OM10720E.book Page 762 Monday, October 11, 2021 9:41 AM

7637-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E
7
Bij problemen

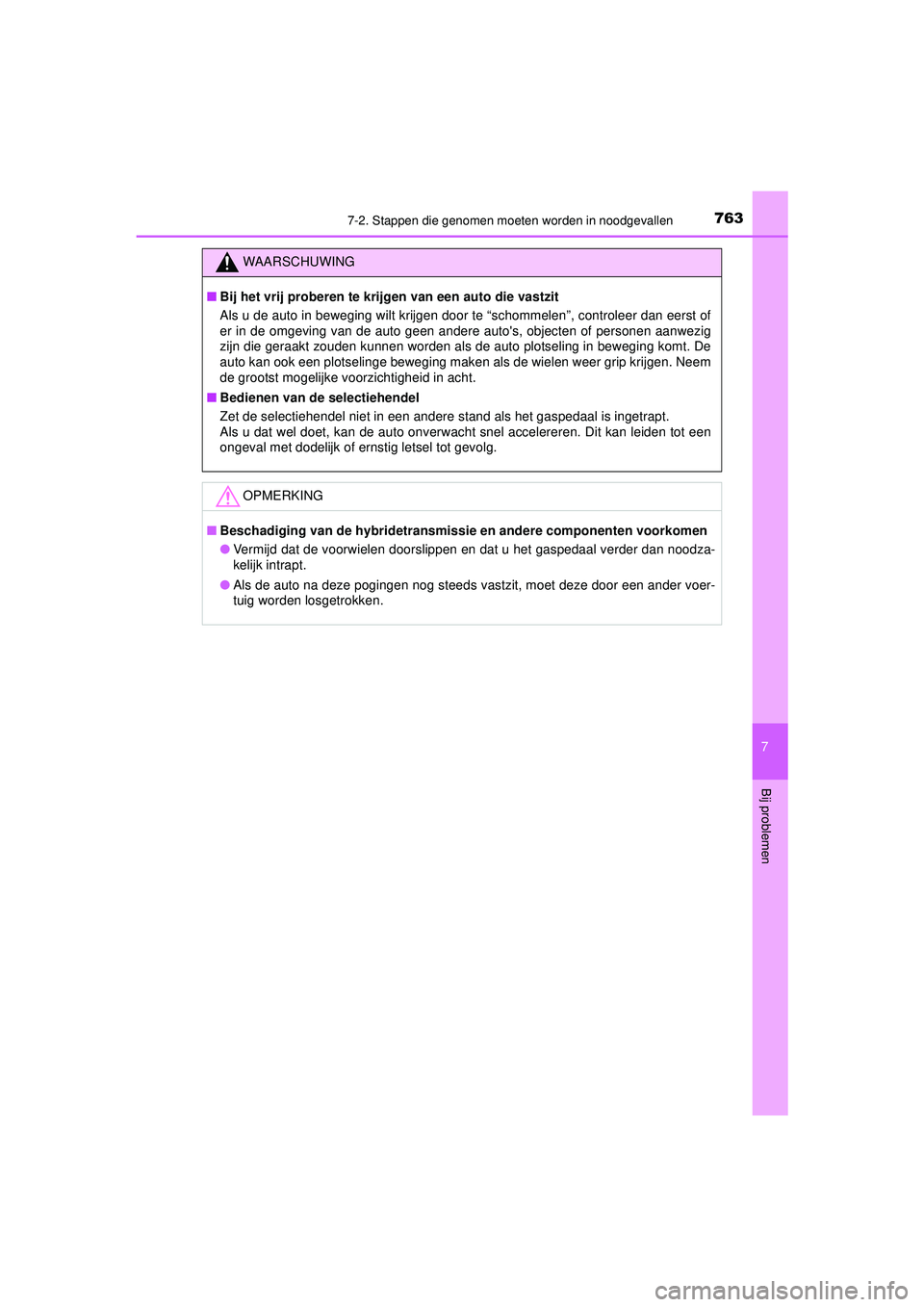

WAARSCHUWING
■Bij het vrij proberen te krij gen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, controleer dan eerst of
er in de omgeving van de auto geen andere auto's, objecten of personen aanwezig
zijn die geraakt zouden kunnen worden als de auto plotseling in beweging komt. De
auto kan ook een plotselinge beweging maken als de wielen weer grip krijgen. Neem
de grootst mogelijke voorzichtigheid in acht.
■ Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren. Dit kan leiden tot een
ongeval met dodelijk of ernstig letsel tot gevolg.
OPMERKING
■Beschadiging van de hybridetransmissi e en andere componenten voorkomen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal verder dan noodza-
kelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een ander voer-
tuig worden losgetrokken.
C-HR_HV_OM_Europe_OM10720E.book Page 763 Monday, October 11, 2021 9:41 AM

7647-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10720E
C-HR_HV_OM_Europe_OM10720E.book Page 764 Monday, October 11, 2021 9:41 AM

765
8Voertuigspecificaties
C-HR_HV_OM_Europe_OM10720E8-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil, enz.) ...... 766
Informatie over brandstof ........ 779
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen ............ 781
8-3. Initialisatie Te initialiseren onderdelen ...... 793
C-HR_HV_OM_Europe_OM10720E.book Page 765 Monday, October 11, 2021 9:41 AM

7668-1. Specificaties
C-HR_HV_OM_Europe_OM10720E

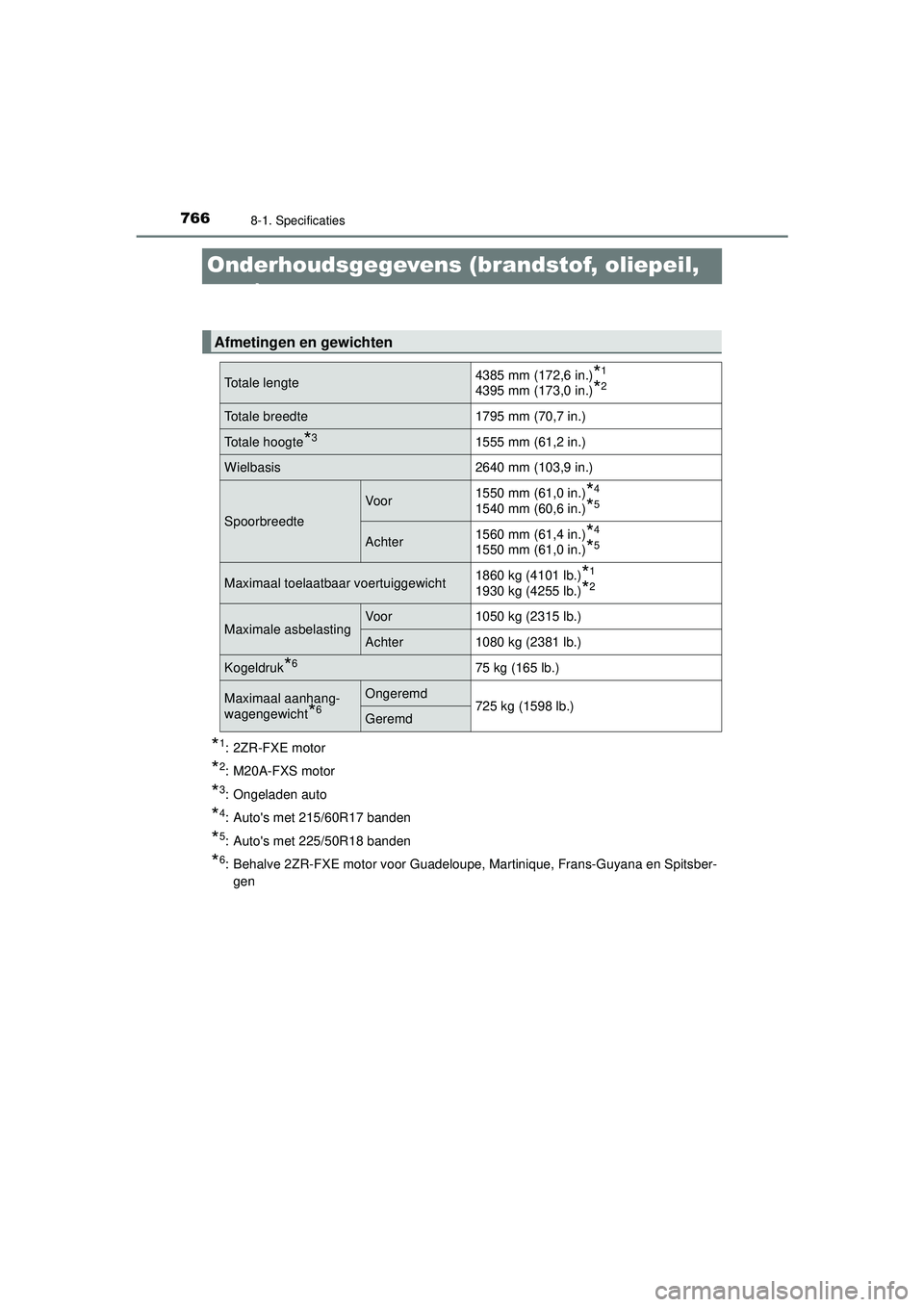

Onderhoudsgegevens (brandstof, oliepeil,
enz.)
*1:2ZR-FXE motor
*2: M20A-FXS motor
*3: Ongeladen auto
*4: Auto's met 215/60R17 banden
*5: Auto's met 225/50R18 banden
*6: Behalve 2ZR-FXE motor voor Guadeloupe, Martinique, Frans-Guyana en Spitsber-
gen
Afmetingen en gewichten
Totale lengte4385 mm (172,6 in.)*1
4395 mm (173,0 in.)*2
Totale breedte1795 mm (70,7 in.)
Totale hoogte*31555 mm (61,2 in.)
Wielbasis2640 mm (103,9 in.)
Spoorbreedte
Voor1550 mm (61,0 in.)*4
1540 mm (60,6 in.)*5
Achter1560 mm (61,4 in.)*4
1550 mm (61,0 in.)*5
Maximaal toelaatbaar voertuiggewicht1860 kg (4101 lb.)*1
1930 kg (4255 lb.)*2
Maximale asbelastingVoor1050 kg (2315 lb.)
Achter1080 kg (2381 lb.)
Kogeldruk*675 kg (165 lb.)
Maximaal aanhang-
wagengewicht
*6Ongeremd725 kg (1598 lb.)Geremd
C-HR_HV_OM_Europe_OM10720E.book Page 766 Monday, October 11, 2021 9:41 AM

7678-1. Specificaties
C-HR_HV_OM_Europe_OM10720E
8
Voertuigspecificaties

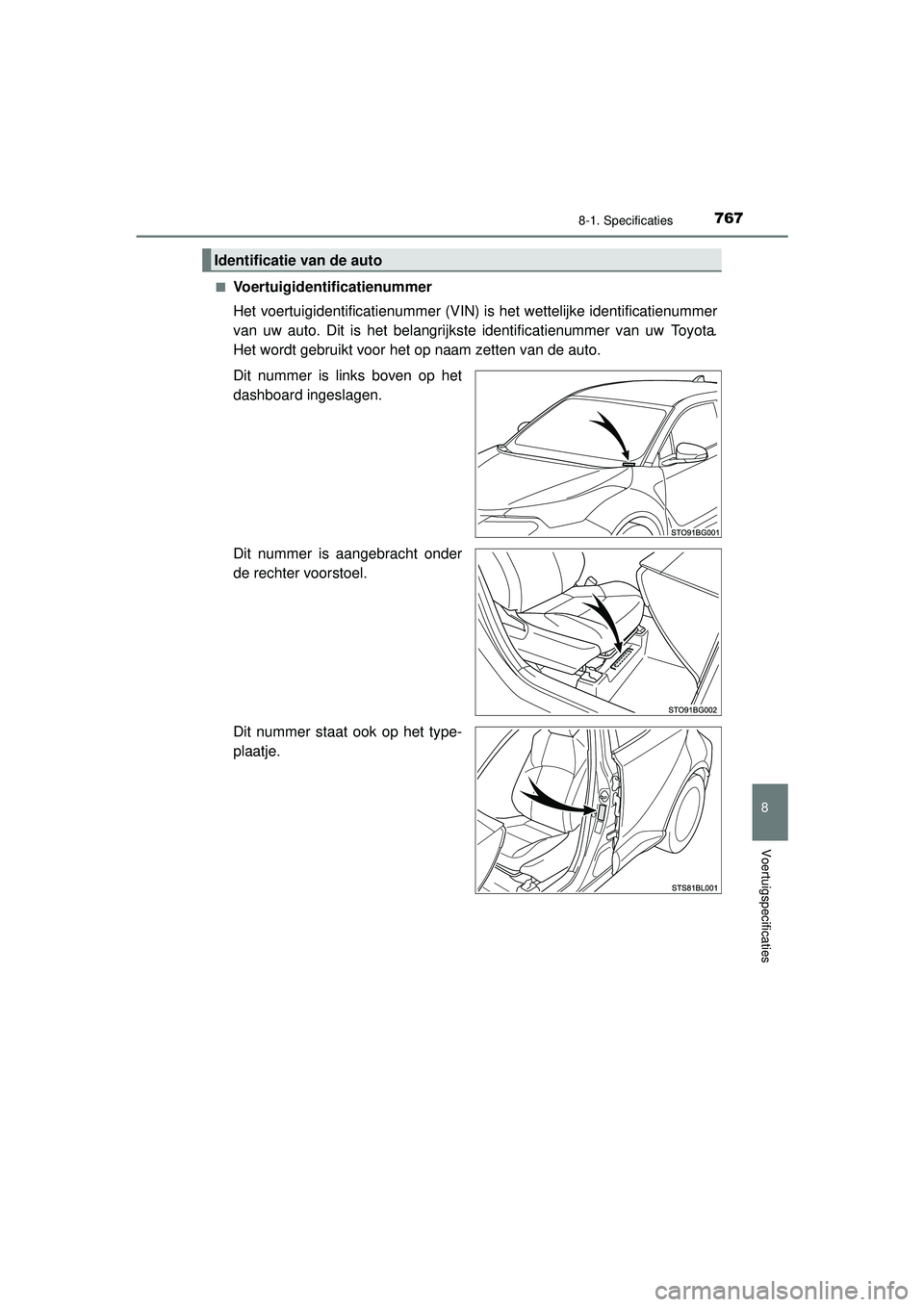

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste identificatienummer van uw Toyota.
Het wordt gebruikt voor het op naam zetten van de auto.
Dit nummer is links boven op het
dashboard ingeslagen.
Dit nummer is aangebracht onder
de rechter voorstoel.
Dit nummer staat ook op het type-
plaatje.
Identificatie van de auto
C-HR_HV_OM_Europe_OM10720E.book Page 767 Monday, October 11, 2021 9:41 AM

7688-1. Specificaties

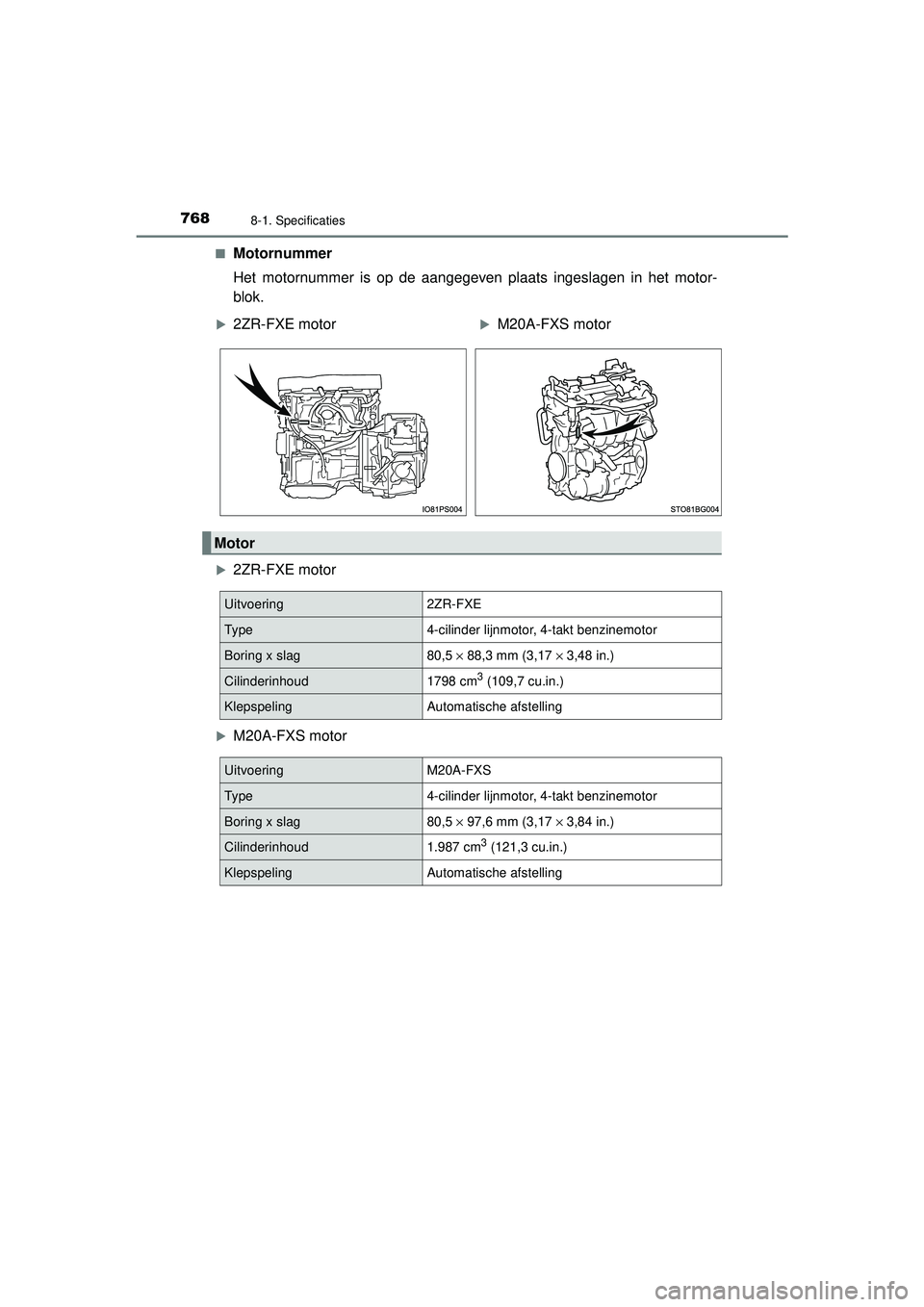

C-HR_HV_OM_Europe_OM10720E■
Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het motor-
blok.
2ZR-FXE motor
M20A-FXS motor
2ZR-FXE motorM20A-FXS motor
Motor
Uitvoering2ZR-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5
× 88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud1798 cm3 (109,7 cu.in.)
KlepspelingAutomatische afstelling
UitvoeringM20A-FXS
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5 × 97,6 mm (3,17 × 3,84 in.)
Cilinderinhoud1.987 cm3 (121,3 cu.in.)
KlepspelingAutomatische afstelling
C-HR_HV_OM_Europe_OM10720E.book Page 768 Monday, October 11, 2021 9:41 AM
