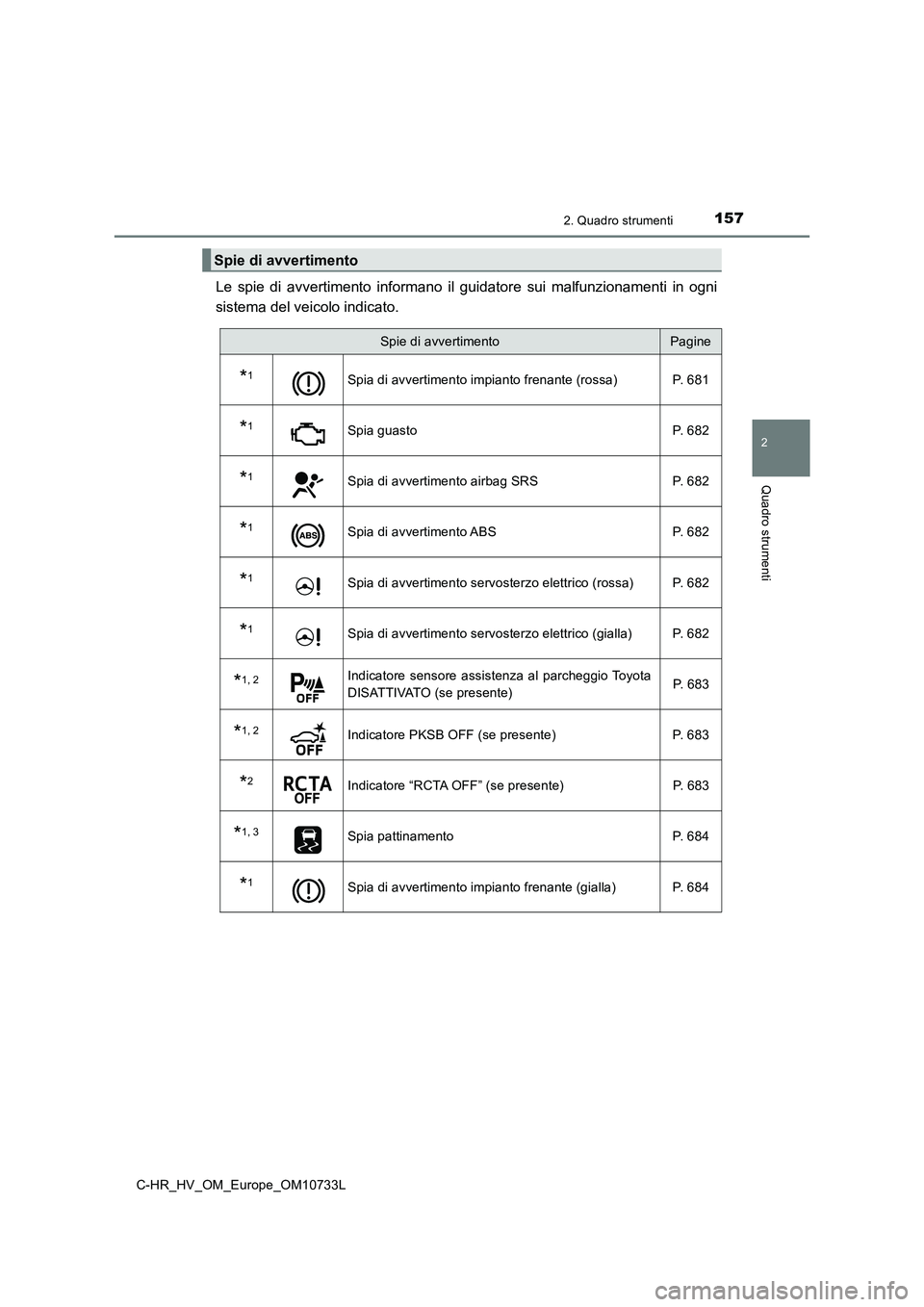

1572. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10733L
Le spie di avvertimento informano il guidatore sui malfunzionamenti in ogni
sistema del veicolo indicato.
Spie di avvertimento
Spie di avvertimentoPagine
*1Spia di avvertimento impianto frenante (rossa) P. 681
*1Spia guasto P. 682
*1Spia di avvertimento airbag SRS P. 682
*1Spia di avvertimento ABS P. 682
*1Spia di avvertimento servosterzo elettrico (rossa) P. 682
*1Spia di avvertimento servosterzo elettrico (gialla) P. 682
*1, 2Indicatore sensore assistenza al parcheggio Toyota
DISATTIVATO (se presente) P. 6 8 3
*1, 2Indicatore PKSB OFF (se presente) P. 683
*2Indicatore “RCTA OFF” (se presente) P. 683
*1, 3Spia pattinamento P. 684
*1Spia di avvertimento impianto frenante (gialla) P. 684

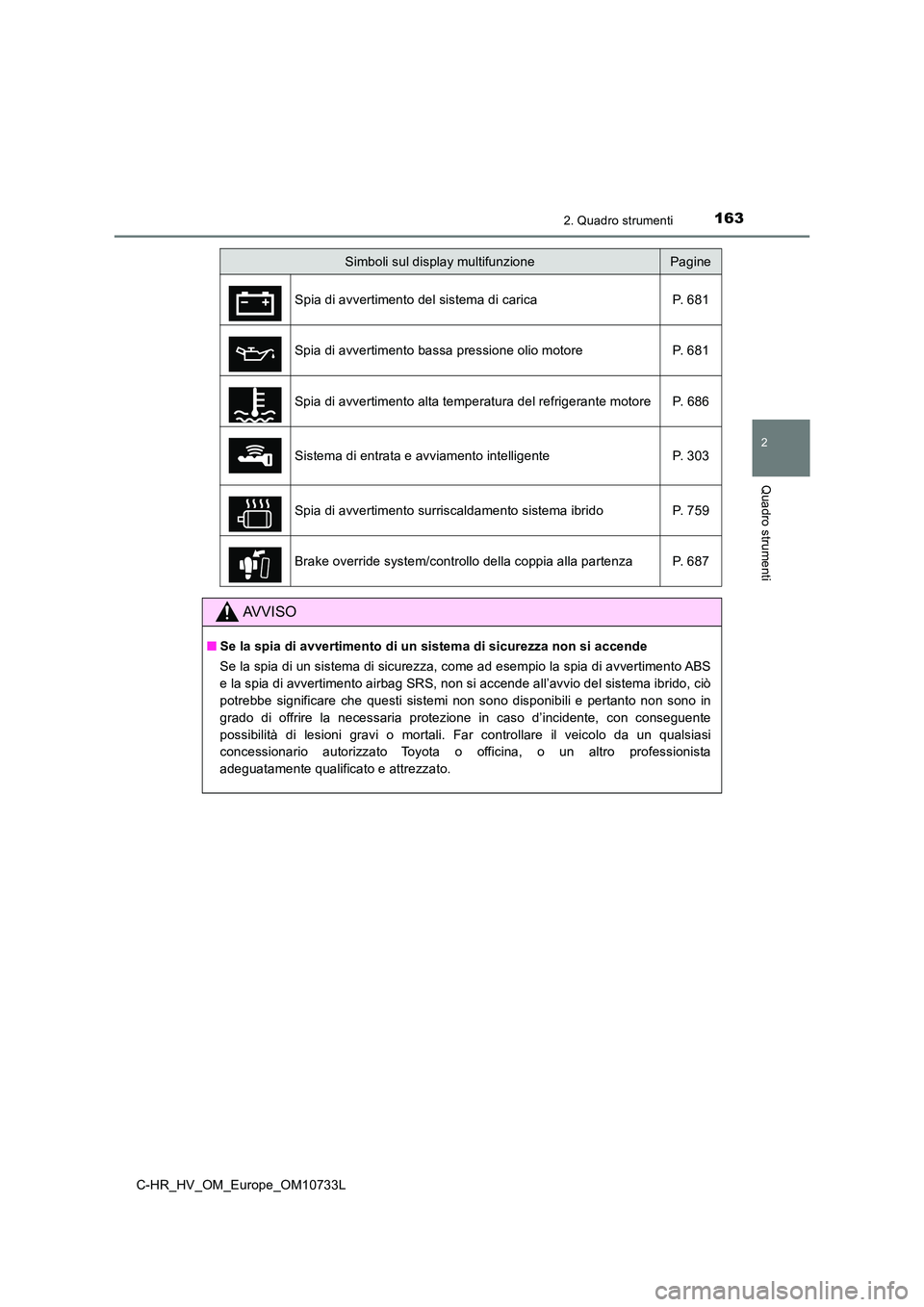

1632. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10733L
Simboli sul display multifunzionePagine
Spia di avvertimento del sistema di carica P. 681
Spia di avvertimento bassa pressione olio motore P. 681
Spia di avvertimento alta temperatura del refrigerante motore P. 686
Sistema di entrata e avviamento intelligente P. 303
Spia di avvertimento surriscaldamento sistema ibrido P. 759
Brake override system/controllo della coppia alla partenza P. 68 7
AVVISO
■Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS
e la spia di avvertimento airbag SRS, non si accende all’avvio del sistema ibrido, ciò
potrebbe significare che questi sistemi non sono disponibili e pertanto non sono in
grado di offrire la necessaria protezione in caso d’incidente, con conseguente
possibilità di lesioni gravi o mortali. Far controllare il veic olo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro profes sionista
adeguatamente qualificato e attrezzato.

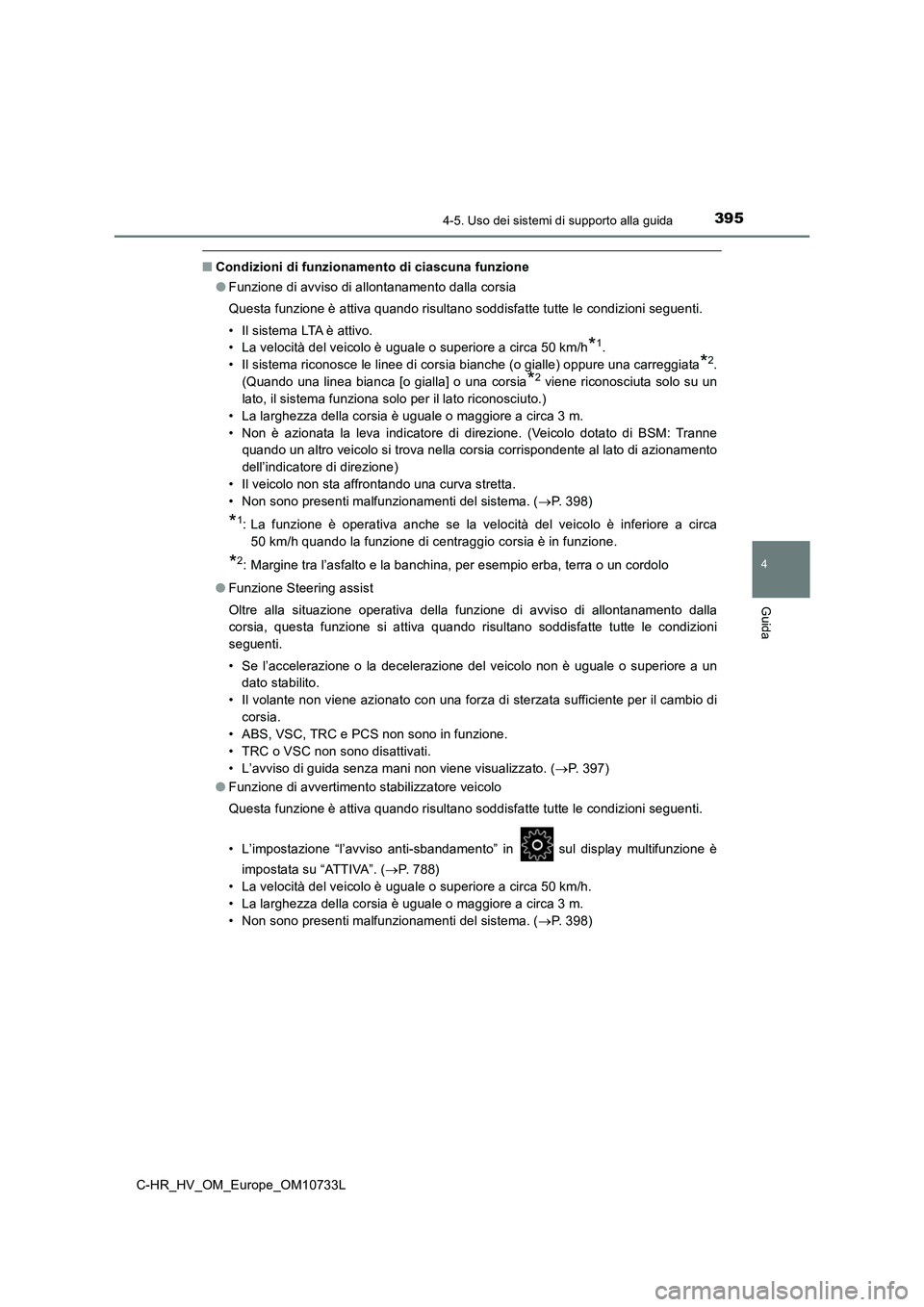

3954-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10733L
■Condizioni di funzionamento di ciascuna funzione
● Funzione di avviso di allontanamento dalla corsia
Questa funzione è attiva quando risultano soddisfatte tutte le condizioni seguenti.
• Il sistema LTA è attivo.
• La velocità del veicolo è uguale o superiore a circa 50 km/h*1.
• Il sistema riconosce le linee di corsia bianche (o gialle) opp ure una carreggiata*2.
(Quando una linea bianca [o gialla] o una corsia*2 viene riconosciuta solo su un
lato, il sistema funziona solo per il lato riconosciuto.)
• La larghezza della corsia è uguale o maggiore a circa 3 m.
• Non è azionata la leva indicatore di direzione. (Veicolo dotat o di BSM: Tranne
quando un altro veicolo si trova nella corsia corrispondente al lato di azionamento
dell’indicatore di direzione)
• Il veicolo non sta affrontando una curva stretta.
• Non sono presenti malfunzionamenti del sistema. ( P. 3 9 8 )
*1: La funzione è operativa anche se la velocità del veicolo è inferiore a circa
50 km/h quando la funzione di centraggio corsia è in funzione.
*2: Margine tra l’asfalto e la banchina, per esempio erba, terra o un cordolo
● Funzione Steering assist
Oltre alla situazione operativa della funzione di avviso di all ontanamento dalla
corsia, questa funzione si attiva quando risultano soddisfatte tutte le condizioni
seguenti.
• Se l’accelerazione o la decelerazione del veicolo non è uguale o superiore a un
dato stabilito.
• Il volante non viene azionato con una forza di sterzata suffic iente per il cambio di
corsia.
• ABS, VSC, TRC e PCS non sono in funzione.
• TRC o VSC non sono disattivati.
• L’avviso di guida senza mani non viene visualizzato. ( P. 3 9 7 )
● Funzione di avvertimento stabilizzatore veicolo
Questa funzione è attiva quando risultano soddisfatte tutte le condizioni seguenti.
• L’impostazione “l’avviso anti-sbandamento” in sul display mul tifunzione è
impostata su “ATTIVA”. ( P. 7 8 8 )
• La velocità del veicolo è uguale o superiore a circa 50 km/h.
• La larghezza della corsia è uguale o maggiore a circa 3 m.
• Non sono presenti malfunzionamenti del sistema. ( P. 3 9 8 )

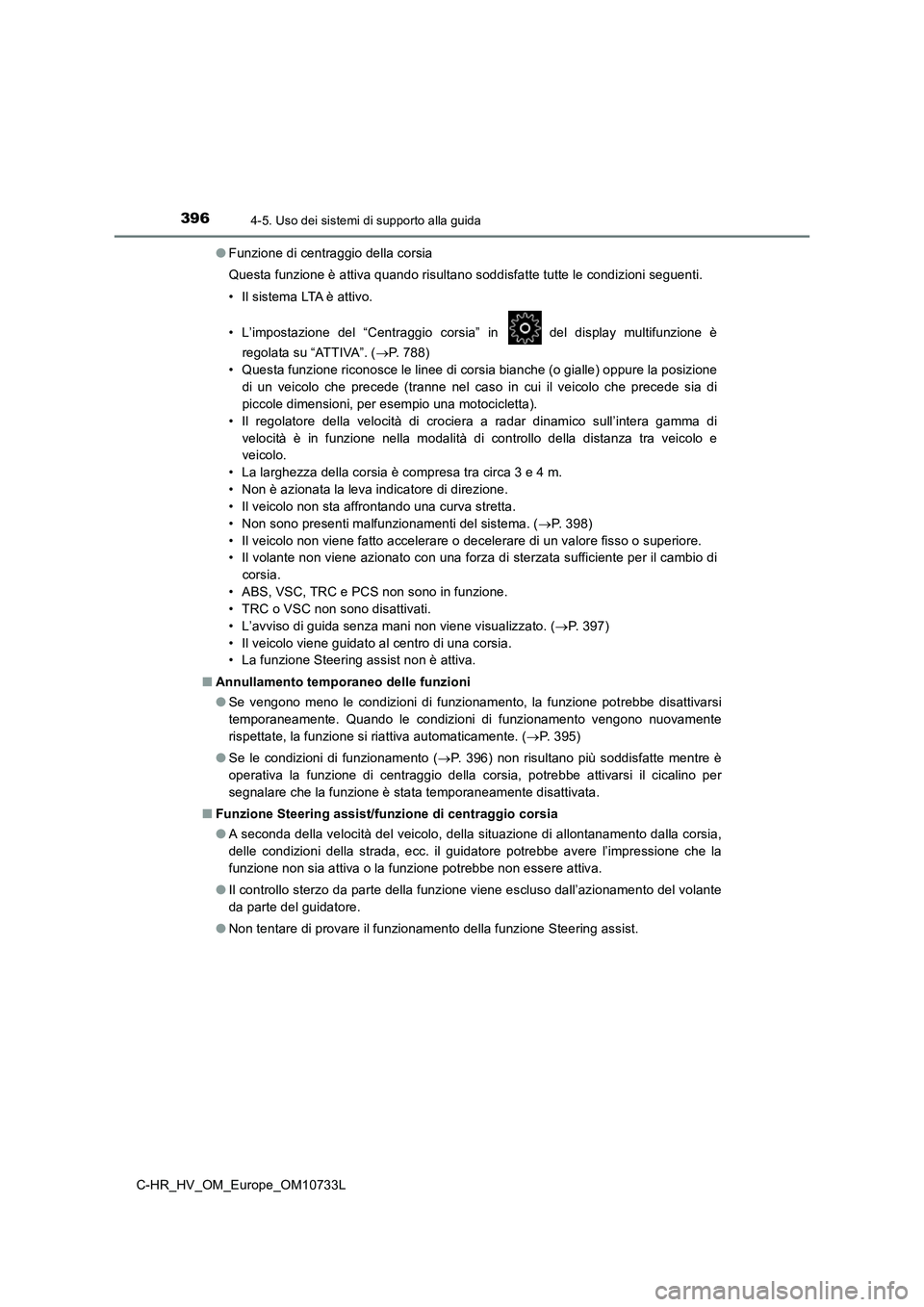

3964-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10733L
● Funzione di centraggio della corsia
Questa funzione è attiva quando risultano soddisfatte tutte le condizioni seguenti.
• Il sistema LTA è attivo.
• L’impostazione del “Centraggio corsia” in del display multifu nzione è
regolata su “ATTIVA”. ( P. 788)
• Questa funzione riconosce le linee di corsia bianche (o gialle ) oppure la posizione
di un veicolo che precede (tranne nel caso in cui il veicolo ch e precede sia di
piccole dimensioni, per esempio una motocicletta).
• Il regolatore della velocità di crociera a radar dinamico sull ’intera gamma di
velocità è in funzione nella modalità di controllo della distan za tra veicolo e
veicolo.
• La larghezza della corsia è compresa tra circa 3 e 4 m.
• Non è azionata la leva indicatore di direzione.
• Il veicolo non sta affrontando una curva stretta.
• Non sono presenti malfunzionamenti del sistema. ( P. 3 9 8 )
• Il veicolo non viene fatto accelerare o decelerare di un valor e fisso o superiore.
• Il volante non viene azionato con una forza di sterzata suffic iente per il cambio di
corsia.
• ABS, VSC, TRC e PCS non sono in funzione.
• TRC o VSC non sono disattivati.
• L’avviso di guida senza mani non viene visualizzato. ( P. 3 9 7 )
• Il veicolo viene guidato al centro di una corsia.
• La funzione Steering assist non è attiva.
■ Annullamento temporaneo delle funzioni
● Se vengono meno le condizioni di funzionamento, la funzione potrebbe disattivarsi
temporaneamente. Quando le condizioni di funzionamento vengono nuovamente
rispettate, la funzione si riattiva automaticamente. ( P. 3 9 5 )
● Se le condizioni di funzionamento (P. 396) non risultano più soddisfatte mentre è
operativa la funzione di centraggio della corsia, potrebbe atti varsi il cicalino per
segnalare che la funzione è stata temporaneamente disattivata.
■ Funzione Steering assist/funzione di centraggio corsia
● A seconda della velocità del veicolo, della situazione di allontanamento dalla corsia,
delle condizioni della strada, ecc. il guidatore potrebbe avere l’impressione che la
funzione non sia attiva o la funzione potrebbe non essere attiv a.
● Il controllo sterzo da parte della funzione viene escluso dall’azionamento del volante
da parte del guidatore.
● Non tentare di provare il funzionamento della funzione Steering assist.

5304-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10733L

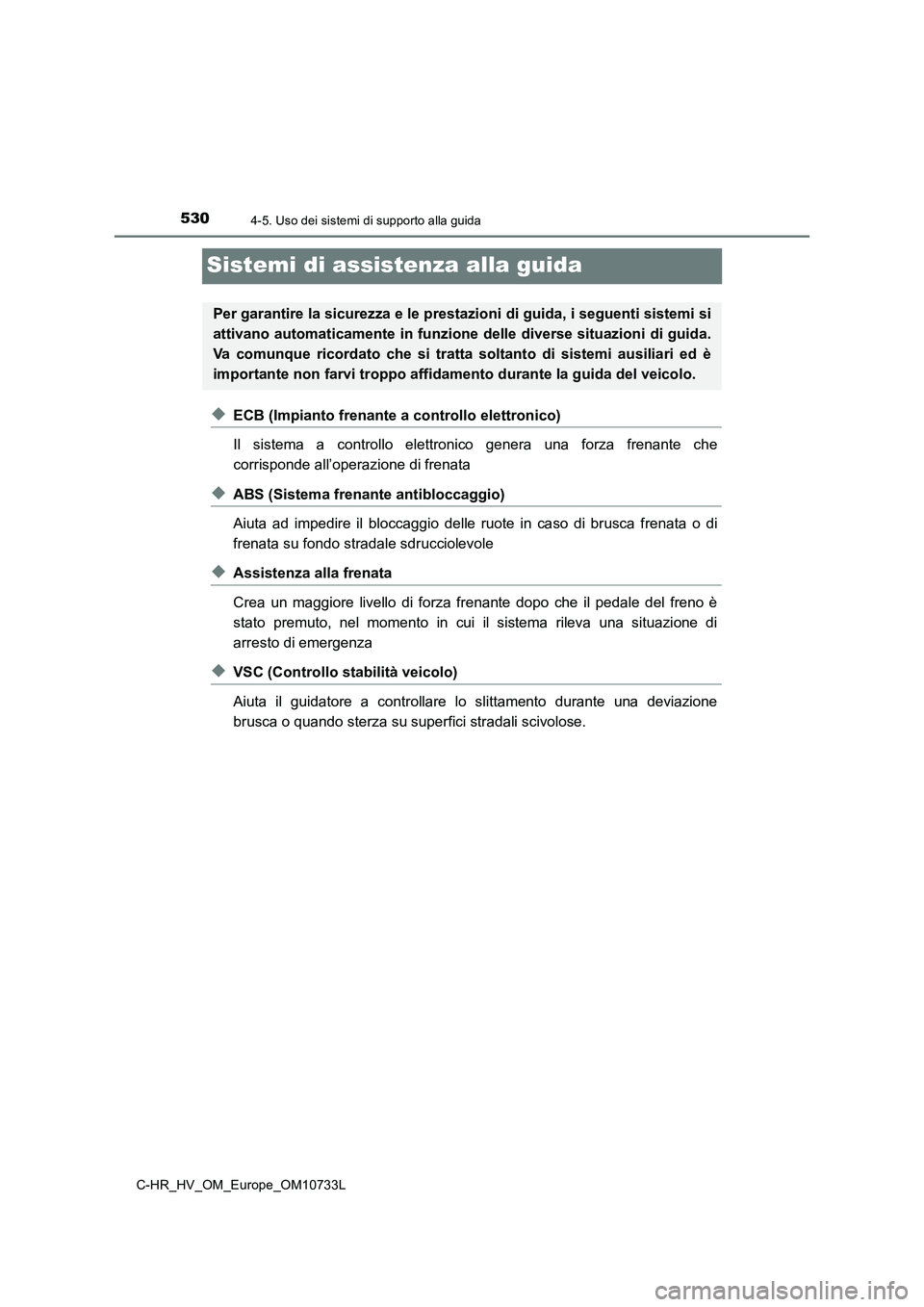

Sistemi di assistenza alla guida
◆ECB (Impianto frenante a controllo elettronico)
Il sistema a controllo elettronico genera una forza frenante ch e
corrisponde all’operazione di frenata
◆ABS (Sistema frenante antibloccaggio)
Aiuta ad impedire il bloccaggio delle ruote in caso di brusca f renata o di
frenata su fondo stradale sdrucciolevole
◆Assistenza alla frenata
Crea un maggiore livello di forza frenante dopo che il pedale d el freno è
stato premuto, nel momento in cui il sistema rileva una situazi one di
arresto di emergenza
◆VSC (Controllo stabilità veicolo)
Aiuta il guidatore a controllare lo slittamento durante una dev iazione
brusca o quando sterza su superfici stradali scivolose.
Per garantire la sicurezza e le prestazioni di guida, i seguent i sistemi si
attivano automaticamente in funzione delle diverse situazioni d i guida.
Va comunque ricordato che si tratta soltanto di sistemi ausilia ri ed è
importante non farvi troppo affidamento durante la guida del ve icolo.

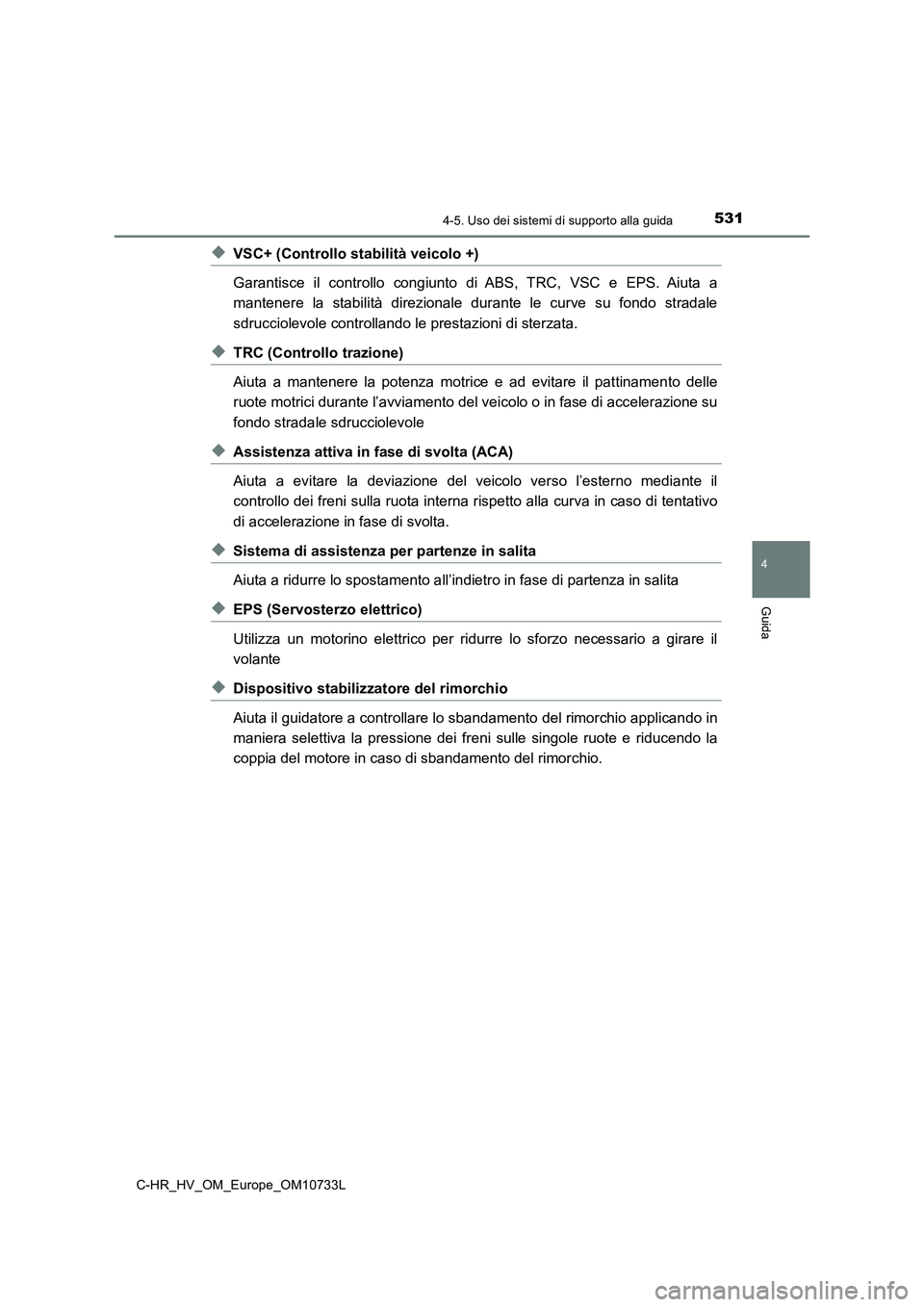

5314-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10733L
◆VSC+ (Controllo stabilità veicolo +)
Garantisce il controllo congiunto di ABS, TRC, VSC e EPS. Aiuta a
mantenere la stabilità direzionale durante le curve su fondo st radale
sdrucciolevole controllando le prestazioni di sterzata.
◆TRC (Controllo trazione)
Aiuta a mantenere la potenza motrice e ad evitare il pattinamen to delle
ruote motrici durante l’avviamento del veicolo o in fase di acc elerazione su
fondo stradale sdrucciolevole
◆Assistenza attiva in fase di svolta (ACA)
Aiuta a evitare la deviazione del veicolo verso l’esterno media nte il
controllo dei freni sulla ruota interna rispetto alla curva in caso di tentativo
di accelerazione in fase di svolta.
◆Sistema di assistenza per partenze in salita
Aiuta a ridurre lo spostamento a ll’indietro in fase di partenza in salita
◆EPS (Servosterzo elettrico)
Utilizza un motorino elettrico per ridurre lo sforzo necessario a girare il
volante
◆Dispositivo stabilizzatore del rimorchio
Aiuta il guidatore a controllare lo sbandamento del rimorchio a pplicando in
maniera selettiva la pressione dei freni sulle singole ruote e riducendo la
coppia del motore in caso di sbandamento del rimorchio.

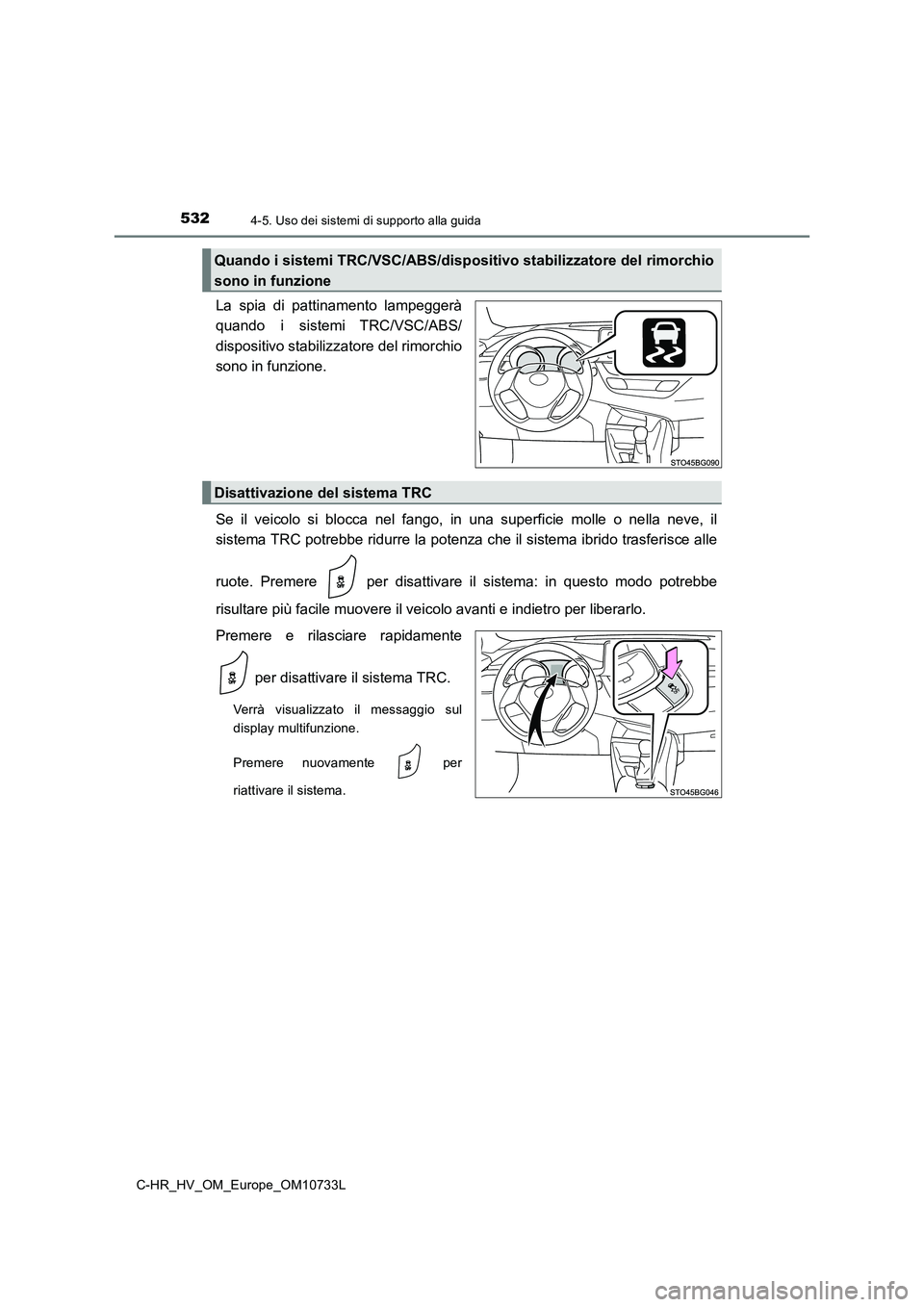

5324-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10733L
La spia di pattinamento lampeggerà
quando i sistemi TRC/VSC/ABS/
dispositivo stabilizzatore del rimorchio
sono in funzione.
Se il veicolo si blocca nel fango, in una superficie molle o ne lla neve, il
sistema TRC potrebbe ridurre la potenza che il sistema ibrido t rasferisce alle
ruote. Premere per disattivare il sistema: in questo modo potr ebbe
risultare più facile muovere il veicolo avanti e indietro per l iberarlo.
Premere e rilasciare rapidamente
per disattivare il sistema TRC.
Verrà visualizzato il messaggio sul
display multifunzione.
Premere nuovamente per
riattivare il sistema.
Quando i sistemi TRC/VSC/ABS/dispositivo stabilizzatore del rim orchio
sono in funzione
Disattivazione del sistema TRC

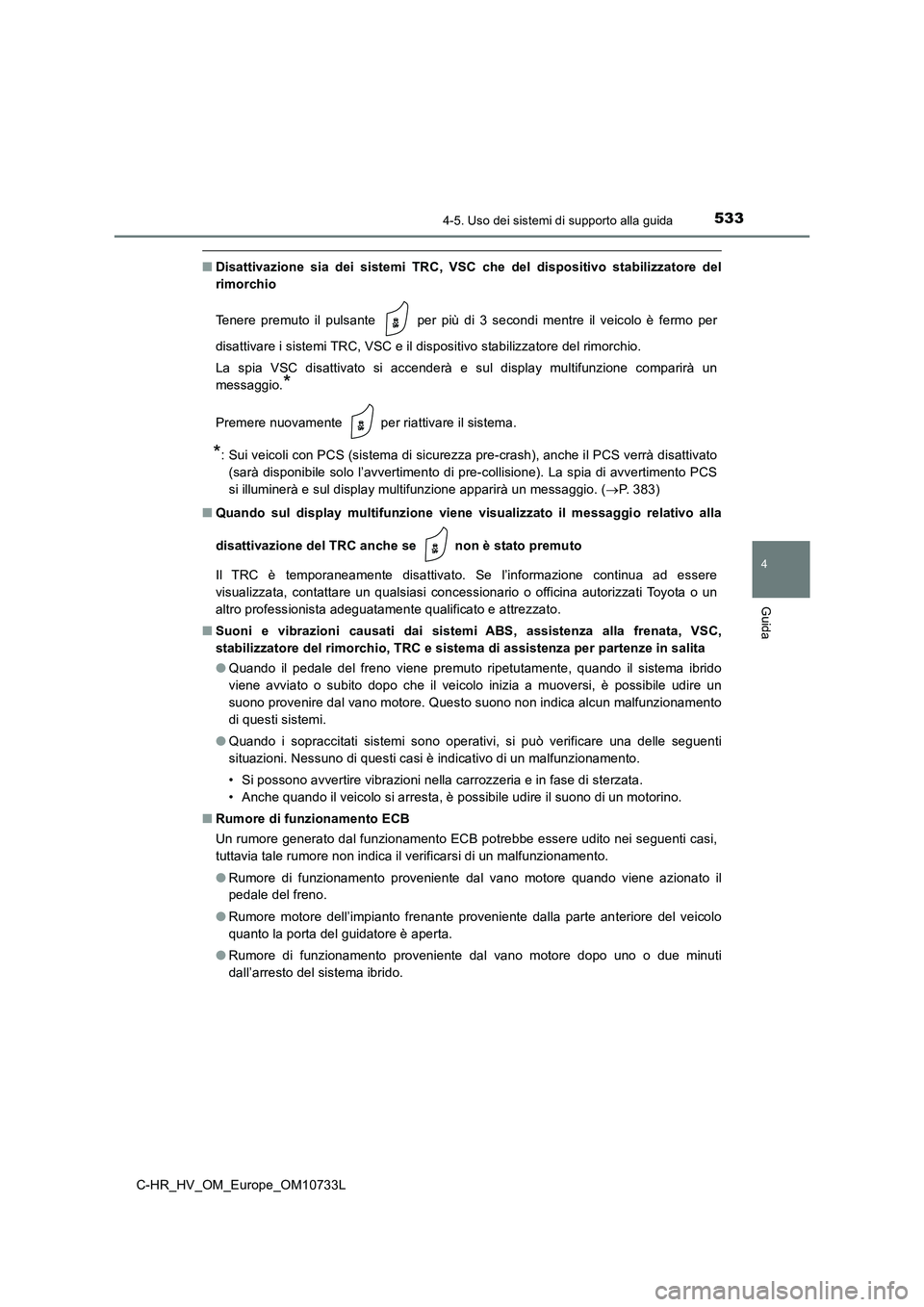

5334-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10733L
■Disattivazione sia dei sistemi TRC, VSC che del dispositivo stabilizzatore del
rimorchio
Tenere premuto il pulsante per più di 3 secondi mentre il veic olo è fermo per
disattivare i sistemi TRC, VSC e il dispositivo stabilizzatore del rimorchio.
La spia VSC disattivato si accenderà e sul display multifunzion e comparirà un
messaggio.*
Premere nuovamente per riattivare il sistema.
*: Sui veicoli con PCS (sistema di sicurezza pre-crash), anche i l PCS verrà disattivato
(sarà disponibile solo l’avvertimento di pre-collisione). La sp ia di avvertimento PCS
si illuminerà e sul display multifunzione apparirà un messaggio . (P. 3 8 3 )
■ Quando sul display multifunzione viene visualizzato il messaggio relativo alla
disattivazione del TRC anche se non è stato premuto
Il TRC è temporaneamente disattivato. Se l’informazione continu a ad essere
visualizzata, contattare un qualsiasi concessionario o officina autorizzati Toyota o un
altro professionista adeguatamente qualificato e attrezzato.
■ Suoni e vibrazioni causati dai sistemi ABS, assistenza alla frenata, VSC,
stabilizzatore del rimorchio, TRC e sistema di assistenza per p artenze in salita
● Quando il pedale del freno viene premuto ripetutamente, quando il sistema ibrido
viene avviato o subito dopo che il veicolo inizia a muoversi, è possibile udire un
suono provenire dal vano motore. Questo suono non indica alcun malfunzionamento
di questi sistemi.
● Quando i sopraccitati sistemi sono operativi, si può verificare una delle seguenti
situazioni. Nessuno di questi casi è indicativo di un malfunzio namento.
• Si possono avvertire vibrazioni nella carrozzeria e in fase di sterzata.
• Anche quando il veicolo si arresta, è possibile udire il suono di un motorino.
■ Rumore di funzionamento ECB
Un rumore generato dal funzionamento ECB potrebbe essere udito nei seguenti casi,
tuttavia tale rumore non indica il verificarsi di un malfunzion amento.
● Rumore di funzionamento proveniente dal vano motore quando viene azionato il
pedale del freno.
● Rumore motore dell’impianto frenante proveniente dalla parte anteriore del veicolo
quanto la porta del guidatore è aperta.
● Rumore di funzionamento proveniente dal vano motore dopo uno o due minuti
dall’arresto del sistema ibrido.

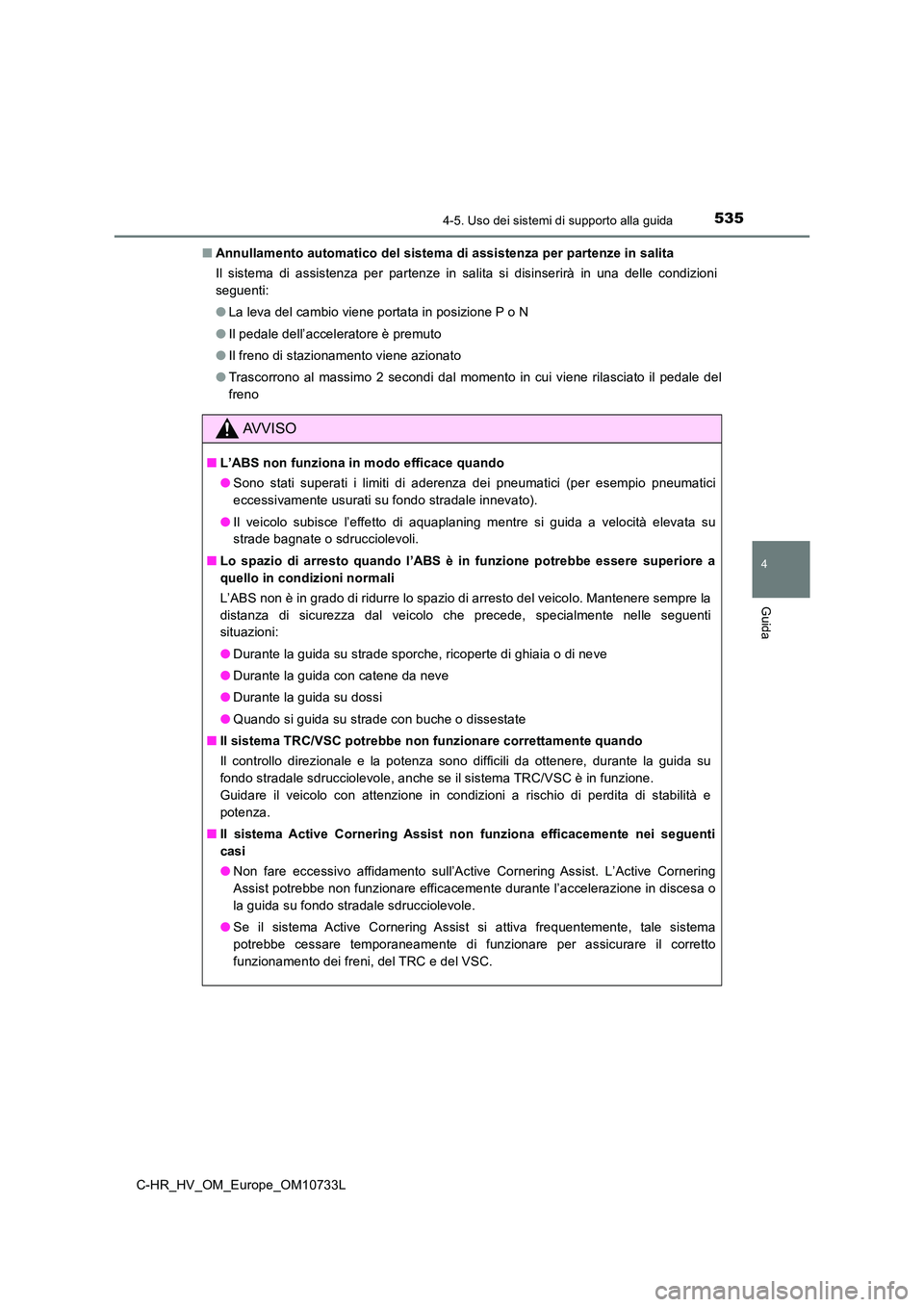

5354-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10733L
■ Annullamento automatico del sistema di assistenza per partenze in salita
Il sistema di assistenza per partenze in salita si disinserirà in una delle condizioni
seguenti:
● La leva del cambio viene portata in posizione P o N
● Il pedale dell’acceleratore è premuto
● Il freno di stazionamento viene azionato
● Trascorrono al massimo 2 secondi dal momento in cui viene rilasciato il pedale del
freno
AVVISO
■ L’ABS non funziona in modo efficace quando
● Sono stati superati i limiti di aderenza dei pneumatici (per esempio pneumatici
eccessivamente usurati su fondo stradale innevato).
● Il veicolo subisce l’effetto di aquaplaning mentre si guida a velocità elevata su
strade bagnate o sdrucciolevoli.
■ Lo spazio di arresto quando l’ABS è in funzione potrebbe essere superiore a
quello in condizioni normali
L’ABS non è in grado di ridurre lo spazio di arresto del veicol o. Mantenere sempre la
distanza di sicurezza dal veicolo che precede, specialmente nel le seguenti
situazioni:
● Durante la guida su strade sporche, ricoperte di ghiaia o di neve
● Durante la guida con catene da neve
● Durante la guida su dossi
● Quando si guida su strade con buche o dissestate
■ Il sistema TRC/VSC potrebbe non funzionare correttamente quando
Il controllo direzionale e la potenza sono difficili da ottener e, durante la guida su
fondo stradale sdrucciolevole, anche se il sistema TRC/VSC è in funzione.
Guidare il veicolo con attenzione in condizioni a rischio di pe rdita di stabilità e
potenza.
■ Il sistema Active Cornering Assist non funziona efficacemente nei seguenti
casi
● Non fare eccessivo affidamento sull’Active Cornering Assist. L’Active Cornering
Assist potrebbe non funzionare efficacemente durante l’accelera zione in discesa o
la guida su fondo stradale sdrucciolevole.
● Se il sistema Active Cornering Assist si attiva frequentemente, tale sistema
potrebbe cessare temporaneamente di funzionare per assicurare i l corretto
funzionamento dei freni, del TRC e del VSC.

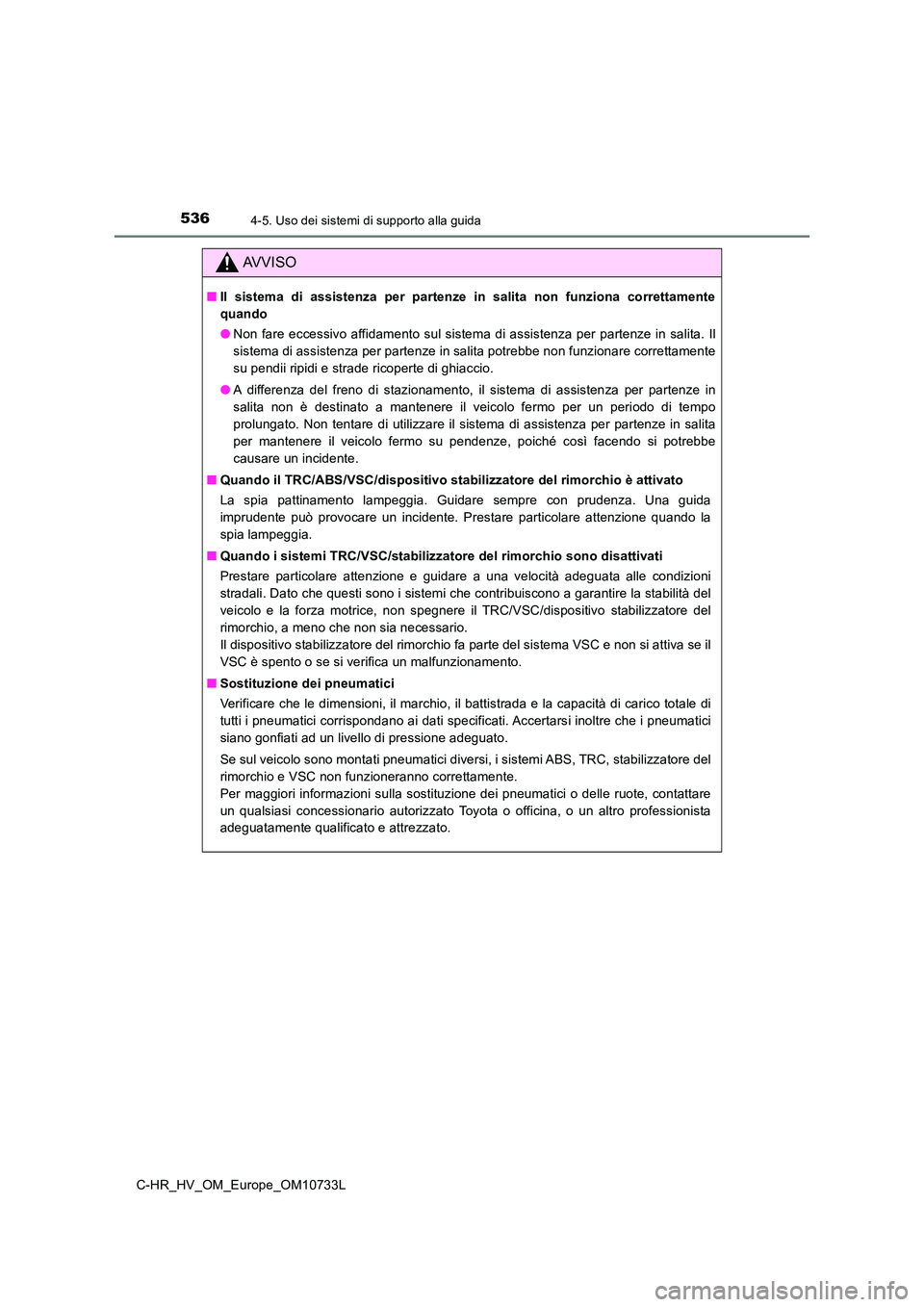

5364-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10733L
AVVISO
■Il sistema di assistenza per partenze in salita non funziona correttamente
quando
● Non fare eccessivo affidamento sul sistema di assistenza per partenze in salita. Il
sistema di assistenza per partenze in salita potrebbe non funzi onare correttamente
su pendii ripidi e strade ricoperte di ghiaccio.
● A differenza del freno di stazionamento, il sistema di assistenza per partenze in
salita non è destinato a mantenere il veicolo fermo per un peri odo di tempo
prolungato. Non tentare di utilizzare il sistema di assistenza per partenze in salita
per mantenere il veicolo fermo su pendenze, poiché così facendo si potrebbe
causare un incidente.
■ Quando il TRC/ABS/VSC/dispositivo stabilizzatore del rimorchio è attivato
La spia pattinamento lampeggia. Guidare sempre con prudenza. Un a guida
imprudente può provocare un incidente. Prestare particolare att enzione quando la
spia lampeggia.
■ Quando i sistemi TRC/VSC/stabilizzatore del rimorchio sono disattivati
Prestare particolare attenzione e guidare a una velocità adegua ta alle condizioni
stradali. Dato che questi sono i sistemi che contribuiscono a g arantire la stabilità del
veicolo e la forza motrice, non spegnere il TRC/VSC/dispositivo stabilizzatore del
rimorchio, a meno che non sia necessario.
Il dispositivo stabilizzatore del rimorchio fa parte del sistem a VSC e non si attiva se il
VSC è spento o se si verifica un malfunzionamento.
■ Sostituzione dei pneumatici
Verificare che le dimensioni, il marchio, il battistrada e la c apacità di carico totale di
tutti i pneumatici corrispondano ai dati specificati. Accertars i inoltre che i pneumatici
siano gonfiati ad un livello di pressione adeguato.
Se sul veicolo sono montati pneumatici diversi, i sistemi ABS, TRC, stabilizzatore del
rimorchio e VSC non funzioneranno correttamente.
Per maggiori informazioni sulla sostituzione dei pneumatici o d elle ruote, contattare
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
