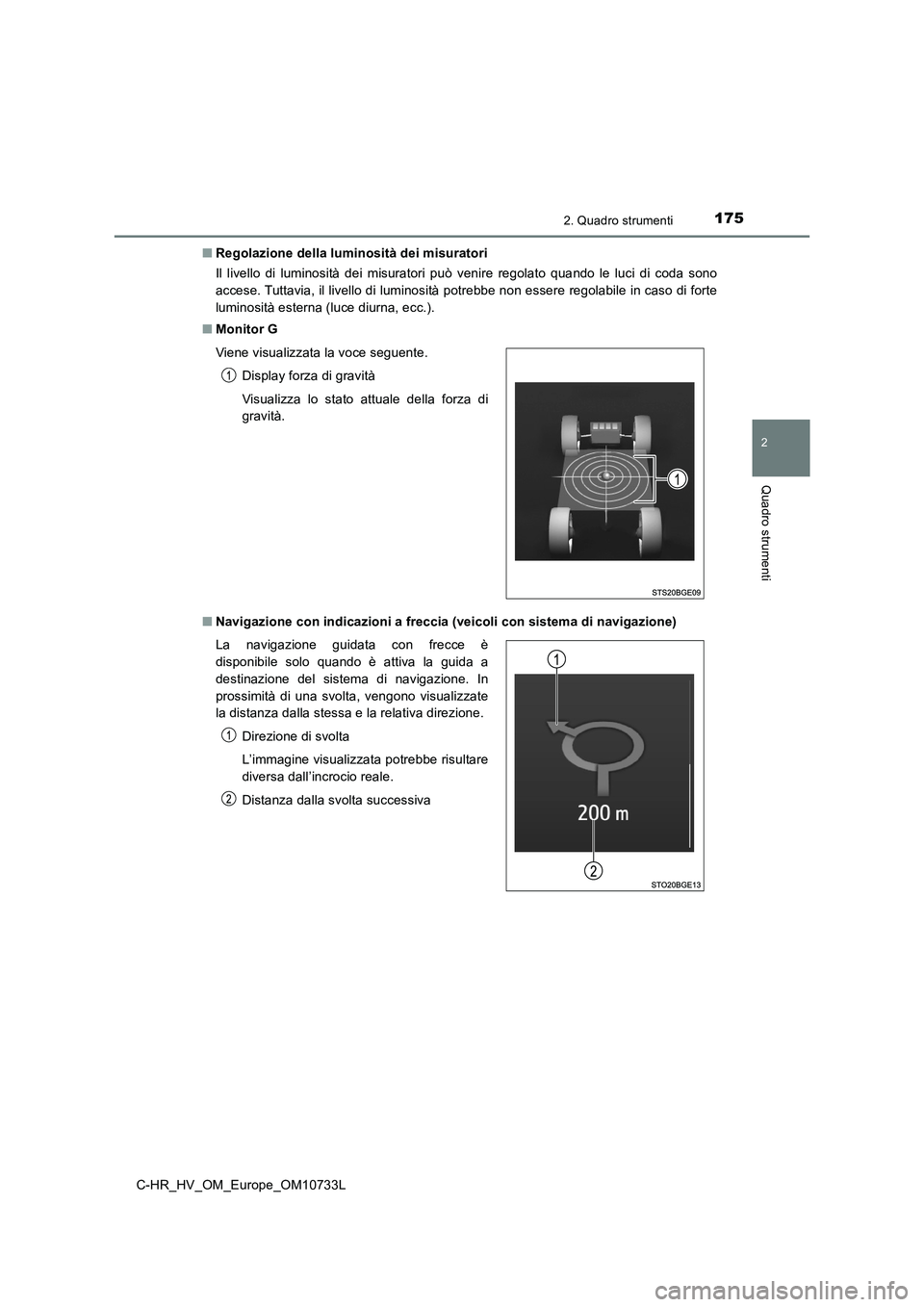

frecce TOYOTA C-HR 2022 Manuale duso (in Italian)

1752. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10733L
■ Regolazione della luminosità dei misuratori
Il livello di luminosità dei misuratori può venire regolato qua ndo le luci di coda sono
accese. Tuttavia, il livello di luminosità potrebbe non essere regolabile in caso di forte
luminosità esterna (luce diurna, ecc.).
■ Monitor G
■ Navigazione con indicazioni a freccia (veicoli con sistema di navigazione)
Viene visualizzata la voce seguente.
Display forza di gravità
Visualizza lo stato attuale della forza di
gravità.
La navigazione guidata con frecce è
disponibile solo quando è attiva la guida a
destinazione del sistema di navigazione. In
prossimità di una svolta, vengono visualizzate
la distanza dalla stessa e la relativa direzione.
Direzione di svolta
L’immagine visualizzata potrebbe risultare
diversa dall’incrocio reale.
Distanza dalla svolta successiva

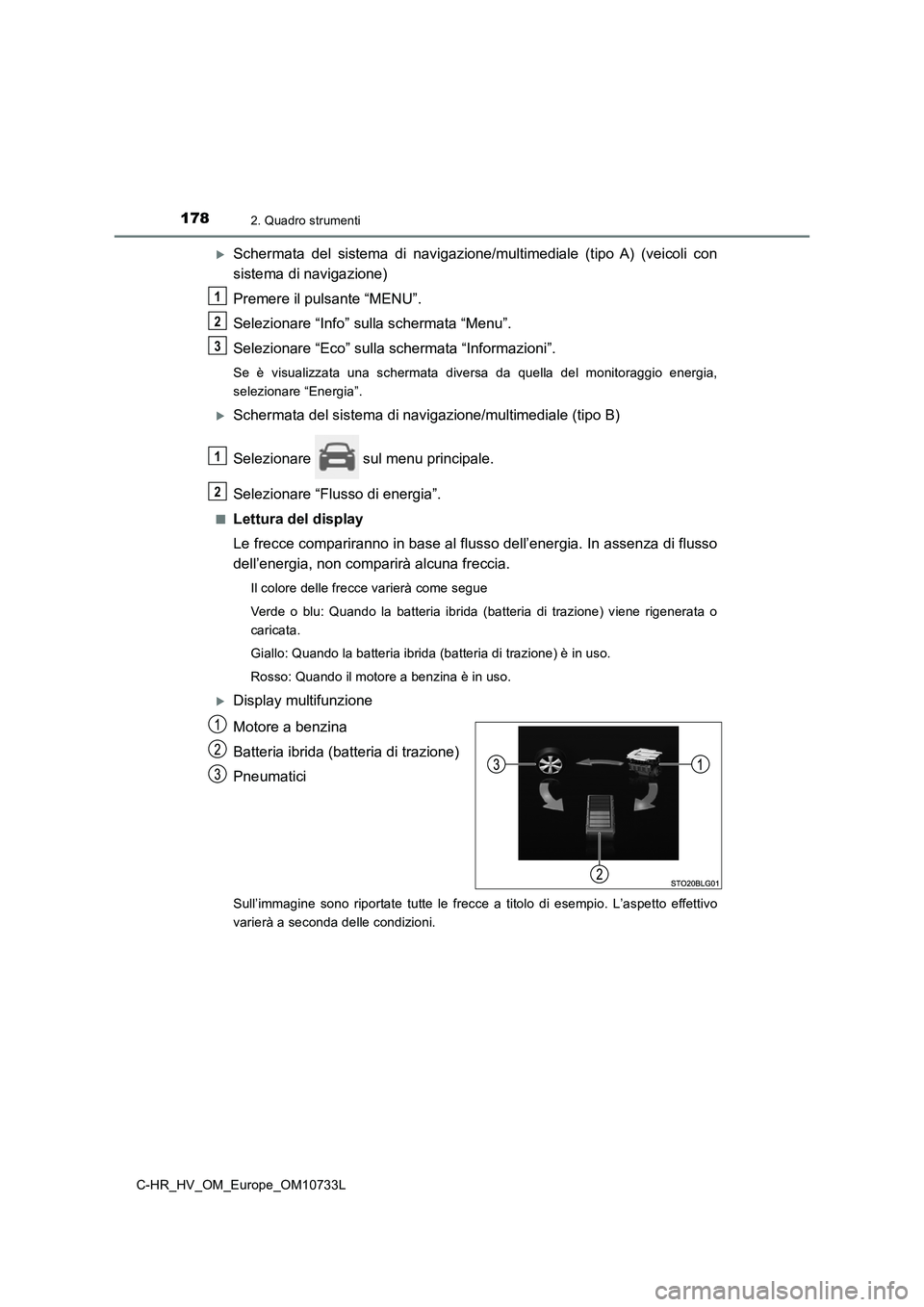

1782. Quadro strumenti
C-HR_HV_OM_Europe_OM10733L
Schermata del sistema di navigazione/multimediale (tipo A) (veicoli con
sistema di navigazione)
Premere il pulsante “MENU”.
Selezionare “Info” sulla schermata “Menu”.
Selezionare “Eco” sulla schermata “Informazioni”.
Se è visualizzata una schermata diversa da quella del monitorag gio energia,
selezionare “Energia”.
Schermata del sistema di navigazione/multimediale (tipo B)
Selezionare sul menu principale.
Selezionare “Flusso di energia”.
■Lettura del display
Le frecce compariranno in base al flusso dell’energia. In assen za di flusso
dell’energia, non comparirà alcuna freccia.
Il colore delle frecce varierà come segue
Verde o blu: Quando la batteria ibrida (batteria di trazione) v iene rigenerata o
caricata.
Giallo: Quando la batteria ibrida (batteria di trazione) è in u so.
Rosso: Quando il motore a benzina è in uso.
Display multifunzione
Motore a benzina
Batteria ibrida (batteria di trazione)
Pneumatici
Sull’immagine sono riportate tutte le frecce a titolo di esempi o. L’aspetto effettivo
varierà a seconda delle condizioni.
1
2
3
1
2

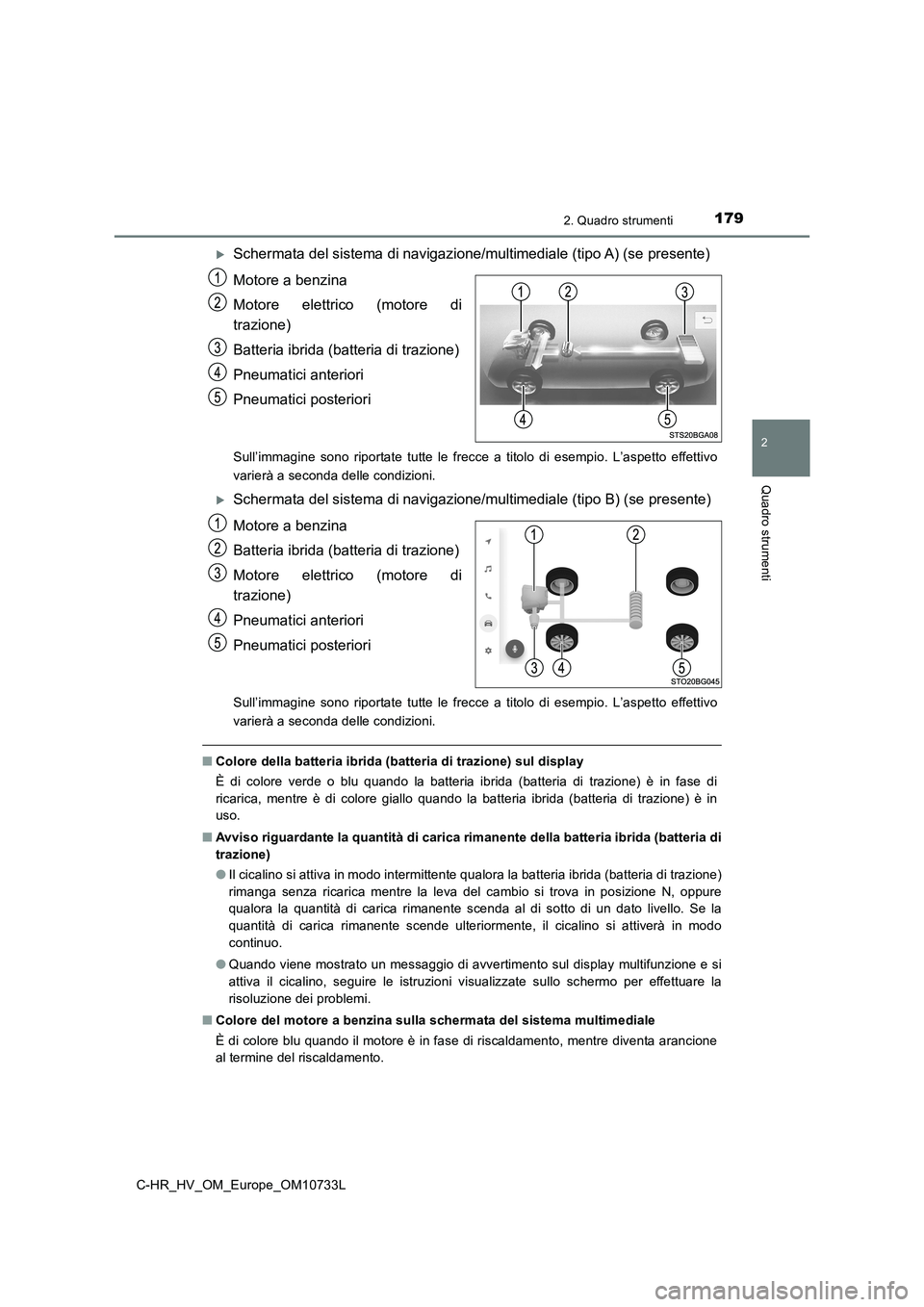

1792. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10733L
Schermata del sistema di navigazione/multimediale (tipo A) (se presente)
Motore a benzina
Motore elettrico (motore di
trazione)
Batteria ibrida (batteria di trazione)
Pneumatici anteriori
Pneumatici posteriori
Sull’immagine sono riportate tutte le frecce a titolo di esempi o. L’aspetto effettivo
varierà a seconda delle condizioni.
Schermata del sistema di navigazione/multimediale (tipo B) (se presente)
Motore a benzina
Batteria ibrida (batteria di trazione)
Motore elettrico (motore di
trazione)
Pneumatici anteriori
Pneumatici posteriori
Sull’immagine sono riportate tutte le frecce a titolo di esempi o. L’aspetto effettivo
varierà a seconda delle condizioni.
■ Colore della batteria ibrida (batteria di trazione) sul display
È di colore verde o blu quando la batteria ibrida (batteria di trazione) è in fase di
ricarica, mentre è di colore giallo quando la batteria ibrida ( batteria di trazione) è in
uso.
■ Avviso riguardante la quantità di carica rimanente della batteria ibrida (batteria di
trazione)
● Il cicalino si attiva in modo intermittente qualora la batteria ibrida (batteria di trazione)
rimanga senza ricarica mentre la leva del cambio si trova in po sizione N, oppure
qualora la quantità di carica rimanente scenda al di sotto di u n dato livello. Se la
quantità di carica rimanente scende ulteriormente, il cicalino si attiverà in modo
continuo.
● Quando viene mostrato un messaggio di avvertimento sul display multifunzione e si
attiva il cicalino, seguire le istruzioni visualizzate sullo sc hermo per effettuare la
risoluzione dei problemi.
■ Colore del motore a benzina sulla schermata del sistema multimediale
È di colore blu quando il motore è in fase di riscaldamento, me ntre diventa arancione
al termine del riscaldamento.

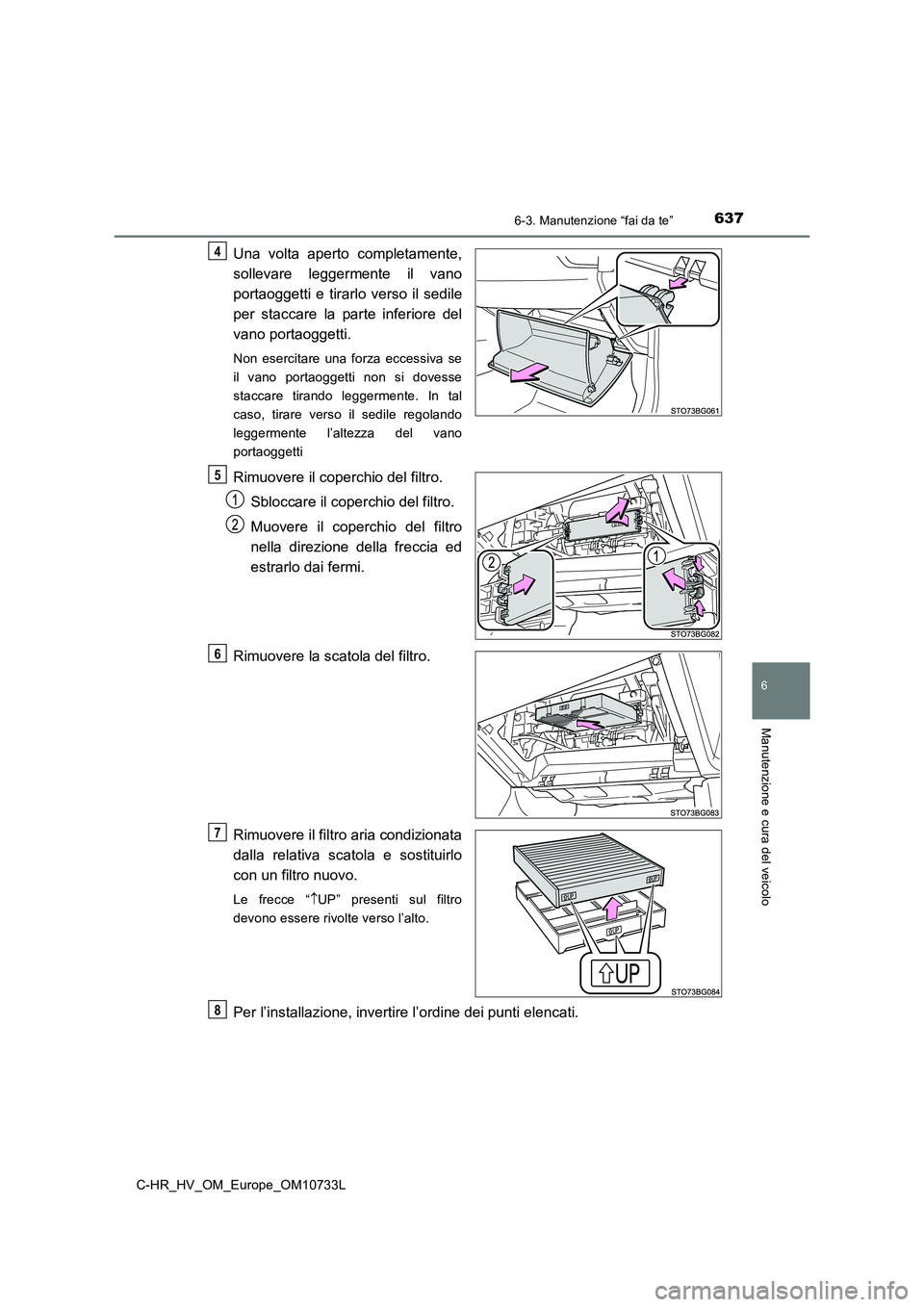

6376-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10733L
6
Manutenzione e cura del veicolo
Una volta aperto completamente,
sollevare leggermente il vano
portaoggetti e tirarlo verso il sedile
per staccare la parte inferiore del
vano portaoggetti.
Non esercitare una forza eccessiva se
il vano portaoggetti non si dovesse
staccare tirando leggermente. In tal
caso, tirare verso il sedile regolando
leggermente l’altezza del vano
portaoggetti
Rimuovere il coperchio del filtro.
Sbloccare il coperchio del filtro.
Muovere il coperchio del filtro
nella direzione della freccia ed
estrarlo dai fermi.
Rimuovere la scatola del filtro.
Rimuovere il filtro aria condizionata
dalla relativa scatola e sostituirlo
con un filtro nuovo.
Le frecce “ UP” presenti sul filtro
devono essere rivolte verso l’alto.
Per l’installazione, invertire l’ordine dei punti elencati.
4
5
6
7
8
