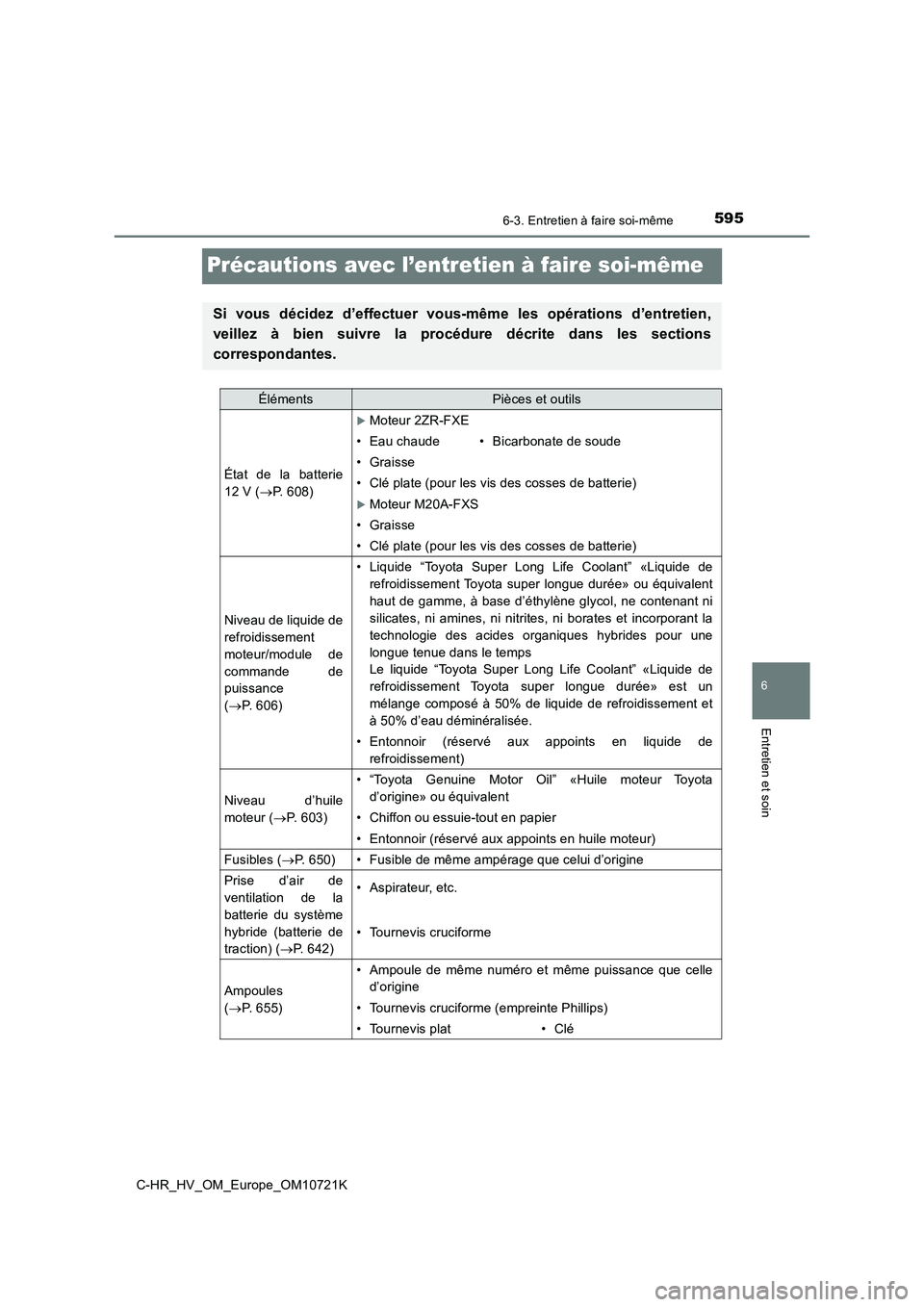

5956-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
6
Entretien et soin
Précautions avec l’entretien à faire soi-même
Si vous décidez d’effectuer vous-même les opérations d’entretien,
veillez à bien suivre la procéd ure décrite dans les sections
correspondantes.
ÉlémentsPièces et outils
État de la batterie
12 V ( P. 608)
Moteur 2ZR-FXE
• Eau chaude • Bicarbonate de soude
• Graisse
• Clé plate (pour les vis des cosses de batterie)
Moteur M20A-FXS
• Graisse
• Clé plate (pour les vis des cosses de batterie)
Niveau de liquide de
refroidissement
moteur/module de
commande de
puissance
( P. 606)
• Liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» ou équivalent
haut de gamme, à base d’éthylène glycol, ne contenant ni
silicates, ni amines, ni nitrites, ni borates et incorporant la
technologie des acides organiques hybrides pour une
longue tenue dans le temps
Le liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» est un
mélange composé à 50% de liquide de refroidissement et
à 50% d’eau déminéralisée.
• Entonnoir (réservé aux appoints en liquide de
refroidissement)
Niveau d’huile
moteur ( P. 6 0 3 )
• “Toyota Genuine Motor Oil” «Huile moteur Toyota
d’origine» ou équivalent
• Chiffon ou essuie-tout en papier
• Entonnoir (réservé aux appoints en huile moteur)
Fusibles ( P. 650)• Fusible de même ampérage que celui d’origine
Prise d’air de
ventilation de la
batterie du système
hybride (batterie de
traction) ( P. 642)
• Aspirateur, etc.
• Tournevis cruciforme
Ampoules
( P. 655)
• Ampoule de même numéro et même puissance que celle
d’origine
• Tournevis cruciforme (empreinte Phillips)
• Tournevis plat• Clé

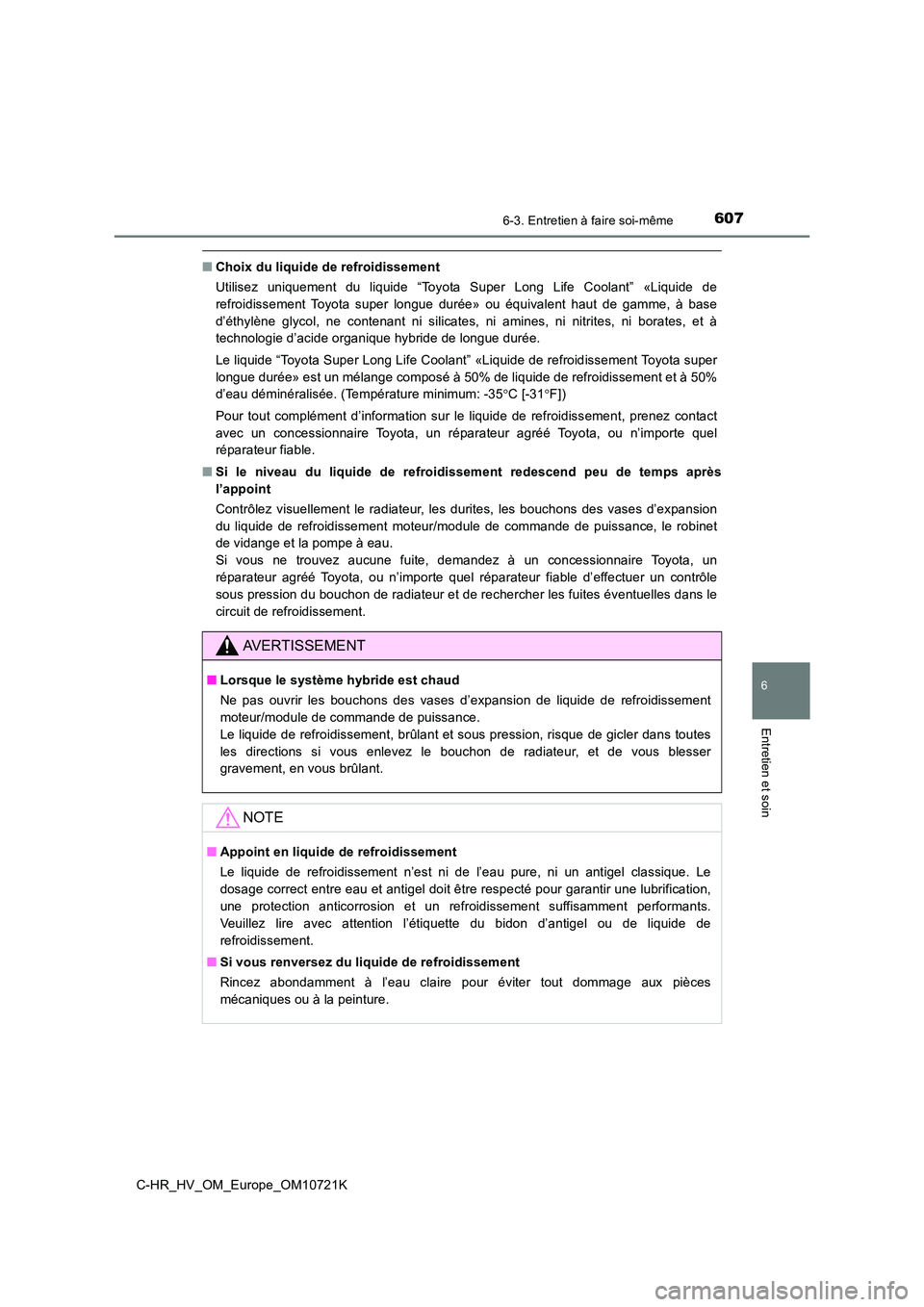

6076-3. Entretien à faire soi-même
C-HR_HV_OM_Europe_OM10721K
6
Entretien et soin
■Choix du liquide de refroidissement
Utilisez uniquement du liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» ou équivalent haut d e gamme, à base
d’éthylène glycol, ne contenant ni silicates, ni amines, ni nit rites, ni borates, et à
technologie d’acide organique hybride de longue durée.
Le liquide “Toyota Super Long Life Coolant” «Liquide de refroid issement Toyota super
longue durée» est un mélange composé à 50% de liquide de refroi dissement et à 50%
d’eau déminéralisée. (Température minimum: -35 C [-31F])
Pour tout complément d’information sur le liquide de refroidiss ement, prenez contact
avec un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel
réparateur fiable.
■ Si le niveau du liquide de refroidissement redescend peu de temps après
l’appoint
Contrôlez visuellement le radiateur, les durites, les bouchons des vases d’expansion
du liquide de refroidissement moteur/module de commande de puis sance, le robinet
de vidange et la pompe à eau.
Si vous ne trouvez aucune fuite, demandez à un concessionnaire Toyota, un
réparateur agréé Toyota, ou n’importe quel réparateur fiable d’ effectuer un contrôle
sous pression du bouchon de radiateur et de rechercher les fuit es éventuelles dans le
circuit de refroidissement.
AVERTISSEMENT
■ Lorsque le système hybride est chaud
Ne pas ouvrir les bouchons des vases d’expansion de liquide de refroidissement
moteur/module de commande de puissance.
Le liquide de refroidissement, brûlant et sous pression, risque de gicler dans toutes
les directions si vous enlevez le bouchon de radiateur, et de v ous blesser
gravement, en vous brûlant.
NOTE
■ Appoint en liquide de refroidissement
Le liquide de refroidissement n’est ni de l’eau pure, ni un ant igel classique. Le
dosage correct entre eau et antigel doit être respecté pour gar antir une lubrification,
une protection anticorrosion et un refroidissement suffisamment performants.
Veuillez lire avec attention l’étiquette du bidon d’antigel ou de liquide de
refroidissement.
■ Si vous renversez du liquide de refroidissement
Rincez abondamment à l’eau claire pour éviter tout dommage aux pièces
mécaniques ou à la peinture.

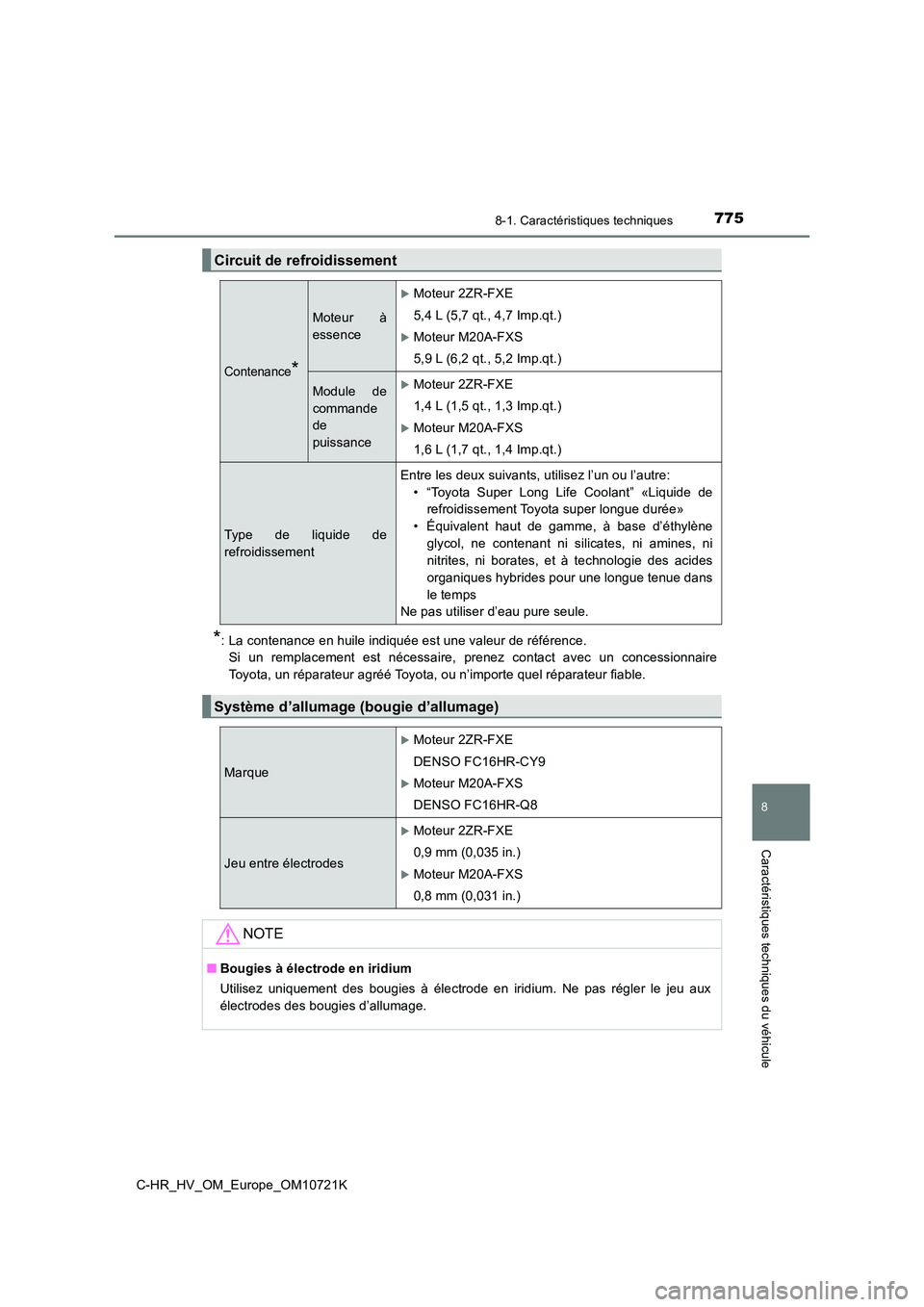

7758-1. Caractéristiques techniques
C-HR_HV_OM_Europe_OM10721K
8
Caractéristiques techniques du véhicule
*: La contenance en huile indiquée est une valeur de référence.
Si un remplacement est nécessaire, prenez contact avec un conce ssionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateu r fiable.
Circuit de refroidissement
Contenance*
Moteur à
essence
Moteur 2ZR-FXE
5,4 L (5,7 qt., 4,7 Imp.qt.)
Moteur M20A-FXS
5,9 L (6,2 qt., 5,2 Imp.qt.)
Module de
commande
de
puissance
Moteur 2ZR-FXE
1,4 L (1,5 qt., 1,3 Imp.qt.)
Moteur M20A-FXS
1,6 L (1,7 qt., 1,4 Imp.qt.)
Type de liquide de
refroidissement
Entre les deux suivants, utilisez l’un ou l’autre:
• “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée»
• Équivalent haut de gamme, à base d’éthylène
glycol, ne contenant ni silicates, ni amines, ni
nitrites, ni borates, et à technologie des acides
organiques hybrides pour une longue tenue dans
le temps
Ne pas utiliser d’eau pure seule.
Système d’allumage (bougie d’allumage)
Marque
Moteur 2ZR-FXE
DENSO FC16HR-CY9
Moteur M20A-FXS
DENSO FC16HR-Q8
Jeu entre électrodes
Moteur 2ZR-FXE
0,9 mm (0,035 in.)
Moteur M20A-FXS
0,8 mm (0,031 in.)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne pas régler le jeu aux
électrodes des bougies d’allumage.
