• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
• Rörliga föremål (flaggor, avgaser,
stora regndroppar eller snöflingor,
regnvatten på vägen etc.)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• När en sensor eller området kring en
sensor är extremt varmt eller kallt
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
4.5.12 PKSB (Intelligent
autobroms)*
*: I förekommande fall
Den intelligenta autobromsen består av
följande funktioner som aktiveras vid
körning med låg hastighet, eller
backning, som vid parkering. När
systemet bedömer att sannolikheten av
en sammanstötning med ett detekterat
föremål är hög aktiveras en varning
som uppmanar föraren att göra en
undanmanöver. Om systemet bedömer
att sannolikheten av en
sammanstötning med ett detekterat
föremål är extremt hög ansätts
bromsarna automatiskt för att hjälpa
till att undvika sammanstötningen eller
minska kollisionskraften.
PKSB (Intelligent autobroms)
Intelligent autobroms (statiska
föremål), funktionUltrasoniska sensorer används att
detektera statiska föremål, t.ex. en vägg,
inom detektionsområdet vid körning med
låg hastighet, eller vid backning.
(→Sid. 304)
Intelligent autobroms (korsande trafik
bakom bilen) (i förekommande fall)
Bakre radarsensorer används till att
detektera fordon som närmar sig i
detektionsområdet bakom bilen när den
backas. (→Sid. 306)
Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på
informationsdisplayen. Använd de
rattmonterade kontrollerna för att
aktivera/inaktivera den intelligenta
autobromsen. (→Sid. 102)
1. Tryck på ”<” eller ”>” på ratten och välj
.
2. Tryck på “∧” eller “∨” på ratten och välj
.
3. Tryck på
på rattkontrollen för att
aktivera/inaktivera systemet.
När den intelligenta autobromsen är
avstängd tänds kontrollampan PKSB
OFF (→Sid. 96).
Välj
på informationsdisplayen,
väljoch därefter ”På” för att slå
på systemet igen när det har varit
avstängt. Om systemet stängs av med
den här metoden kan det inte sättas
på igen genom att startknappen
trycks till avstängt läge och därefter
till tändningsläge.
Displayer och summertoner för
begränsning av hybridsystemets effekt
och bromsreglering
När reglering av hybridsystemets
effektbegränsning eller bromskontroll är
aktiverad hörs en summerton och ett
meddelande visas på
informationsdisplayen för att
uppmärksamma föraren. Beroende på
situationen aktiveras begränsningen av
4.5 Använda förarstödssystemen
299
4
Körning

hybridsystemets effekt för att antingen
begränsa accelerationen eller begränsa
effekten så mycket som möjligt.
• Begränsning av hybridsystemetseffekt är aktiv. (begränsning av
acceleration)
Acceleration som är större än ett visst
värde begränsas av systemet.
Informationsdisplay: ”Object
Detected Acceleration Reduced.”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Ingen summerton
• Begränsning av hybridsystemets uteffekt är aktiv (mesta möjliga
begränsning av acceleration)
Systemet har bedömt att hårdare
inbromsning än normalt är nödvändig.
Informationsdisplay: ”BRAKE!”
PKSB OFF, kontrollampa: Lyser inte Summerton: Kort ljudsignal
• Bromsreglering är aktiv Systemet bedömde att nödbromsning
är nödvändig.
Informationsdisplay: ”BRAKE!”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bilen stoppas av att systemet aktiveras
Bilen har stoppas av
bromsregleringsfunktionen.
Informationsdisplay: ”Switch to
Brake.” (Om gaspedalen inte är
nedtrampad visas ”Press Brake
Pedal.”)
PKSB OFF, kontrollampa: Lyser
Summerton: Kort ljudsignal
Systemöversikt
Om det intelligenta autobromssystemet bedömer att en kollision med ett detekterat
föremål eller fotgängare är sannolik begränsas hybridsystemets effekt för att inskränka
körhastigheten. (Begränsning av hybridsystemets uteffekt: Se figur 2.) Om föraren
fortsätter att trampa ned gaspedalen ansätts dessutom bromsarna automatiskt för att
minska bilens hastighet. (Bromsreglering: Se figur 3.)

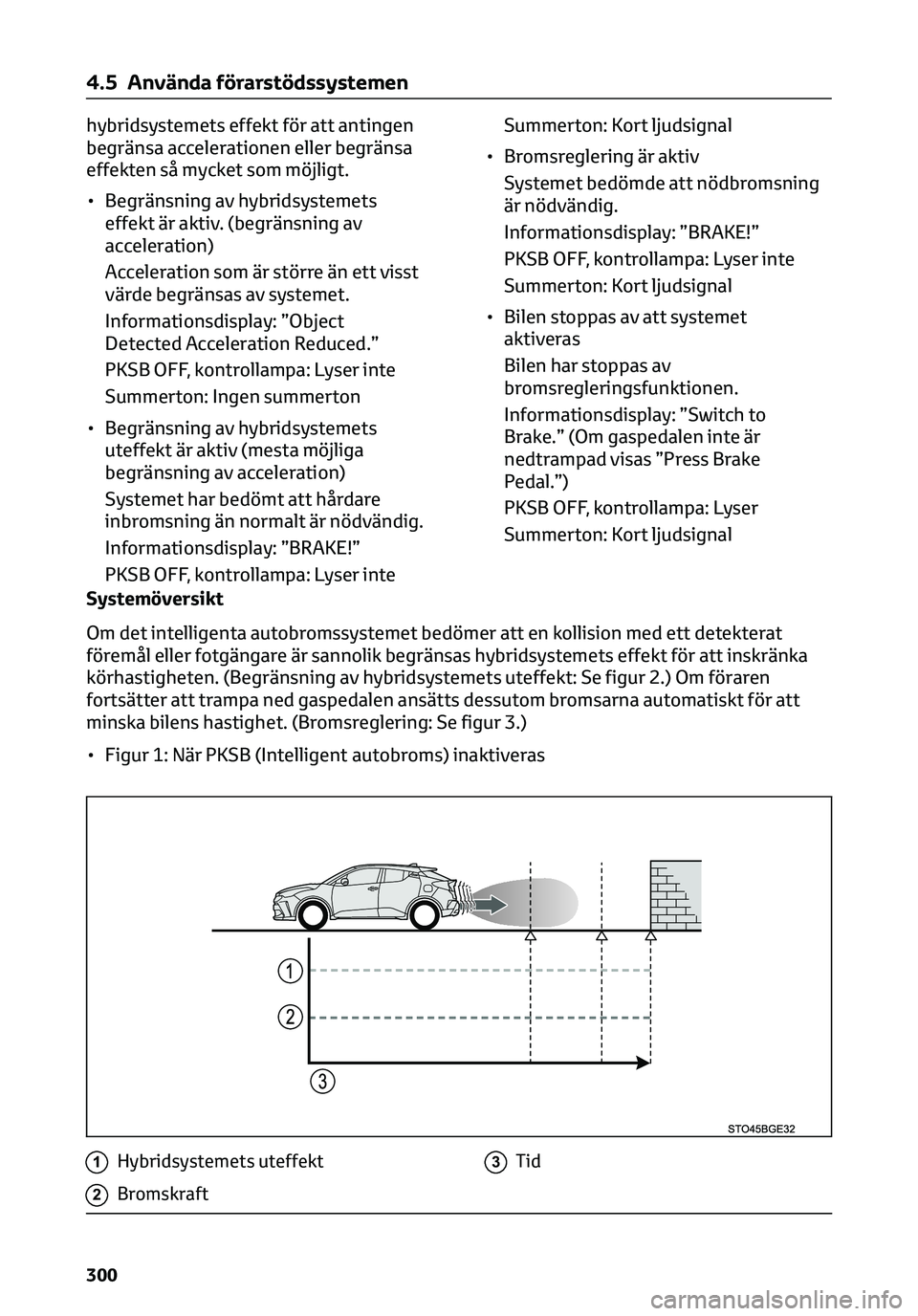

• Figur 1: När PKSB (Intelligent
autobroms) inaktiveras
1Hybridsystemets uteffekt
2Bromskraft
3Tid
4.5 Använda förarstödssystemen
300

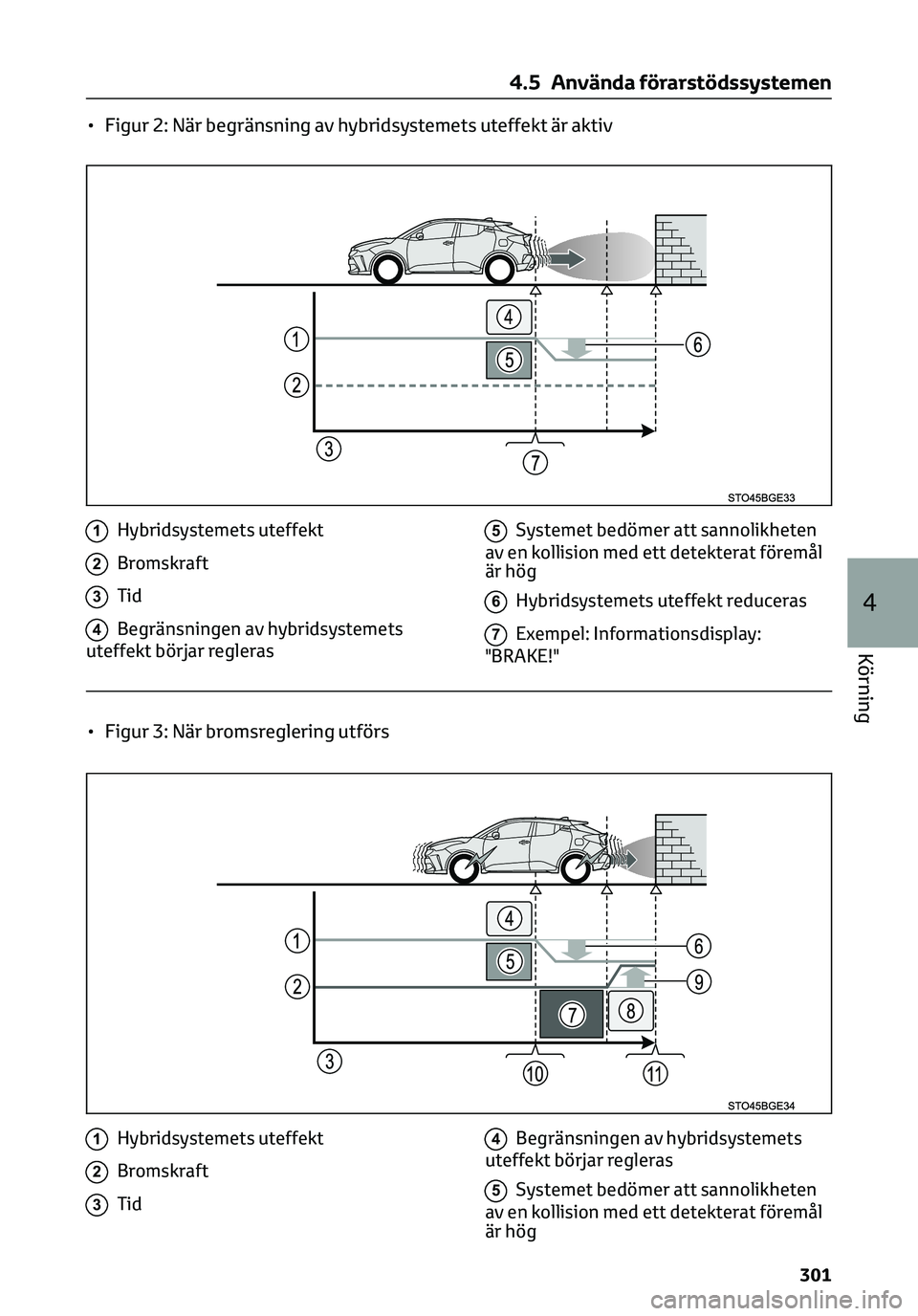

• Figur 2: När begränsning av hybridsystemets uteffekt är aktiv
1Hybridsystemets uteffekt
2Bromskraft
3Tid
4Begränsningen av hybridsystemets
uteffekt börjar regleras
5Systemet bedömer att sannolikheten
av en kollision med ett detekterat föremål
är hög
6Hybridsystemets uteffekt reduceras
7Exempel: Informationsdisplay:
"BRAKE!"
• Figur 3: När bromsreglering utförs
1Hybridsystemets uteffekt
2Bromskraft
3Tid
4Begränsningen av hybridsystemets
uteffekt börjar regleras
5Systemet bedömer att sannolikheten
av en kollision med ett detekterat föremål
är hög
4.5 Använda förarstödssystemen
301
4
Körning

6Hybridsystemets uteffekt reduceras
7Systemet bedömer att sannolikheten
av en kollision med ett detekterat föremål
är extremt hög
8Bromsreglering börjar utföras
9Bromsregleringens styrka ökar
10Exempel: Informationsdisplay:
"BRAKE!"
11Exempel: Informationsdisplay: ”Switch
to Brake.”
Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds. Om
den intelligenta autobromsen aktiveras i
onödan kan bromsregleringen stängas av
genom att bromspedalen trampas ned,
eller vänta i cirka 2 sekunder så att den
stängs av automatiskt. Bilen kan därefter
accelereras med gaspedalen.
Återaktivera den intelligenta
autobromsen
Återaktivera den intelligenta
autobromsen efter att den har varit
inaktiverad, antingen genom att aktivera
systemet igen (→sid. 299), eller genom
att trycka startknappen till avstängt läge
och därefter till tändningsläge.
Om dessutom någon av följande
förutsättningar uppfylls återaktiveras
systemet automatiskt och kontrollampan
PKSB OFF slocknar:
• Växelläge P väljs
• Föremålet känns inte längre av i bilens
färdriktning
• Bilens färdriktning ändras
Om “Parking Support Brake
Unavailable” och “Parking assist
unavailable. Clean parking assist
sensor” visas på
informationsdisplayen och
kontrollampan PKSB OFF blinkar
• En sensor kan vara täckt med is, snö,
smuts etc. Ta bort is, snö, smuts etc
från sensorn så att systemet återställs
till normalt tillstånd.Om det här meddelandet visas även
om sensorn har rengjorts, eller även
om sensorn är ren ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
• Det är möjligt att sensorn kan ha
frusit.
Systemet återgår till normal funktion
när isen smälter.
• Vatten kan rinna över sensorn
kontinuerligt.
Om systemet bedömer att inget
problem föreligger återgår systemet
till normalt skick.
Om en pol till 12-voltsbatteriet har
kopplats från och återanslutits
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av
lägst cirka 35 km/tim. Modeller med
intelligent autobroms: vrid dessutom
ratten till höger och vänster med fullt
utslag medan bilen är stillastående.
VARNING!
Säkerhetsåtgärder vid användning av
systemet
Förlita dig inte alltför mycket på
systemet eftersom det kan leda till en
olyckshändelse.
Kontrollera alltid att omgivningen är
säker medan du kör.
Beroende på bilen och rådande
vägförhållanden aktiveras eventuellt
inte systemet.
4.5 Använda förarstödssystemen
302

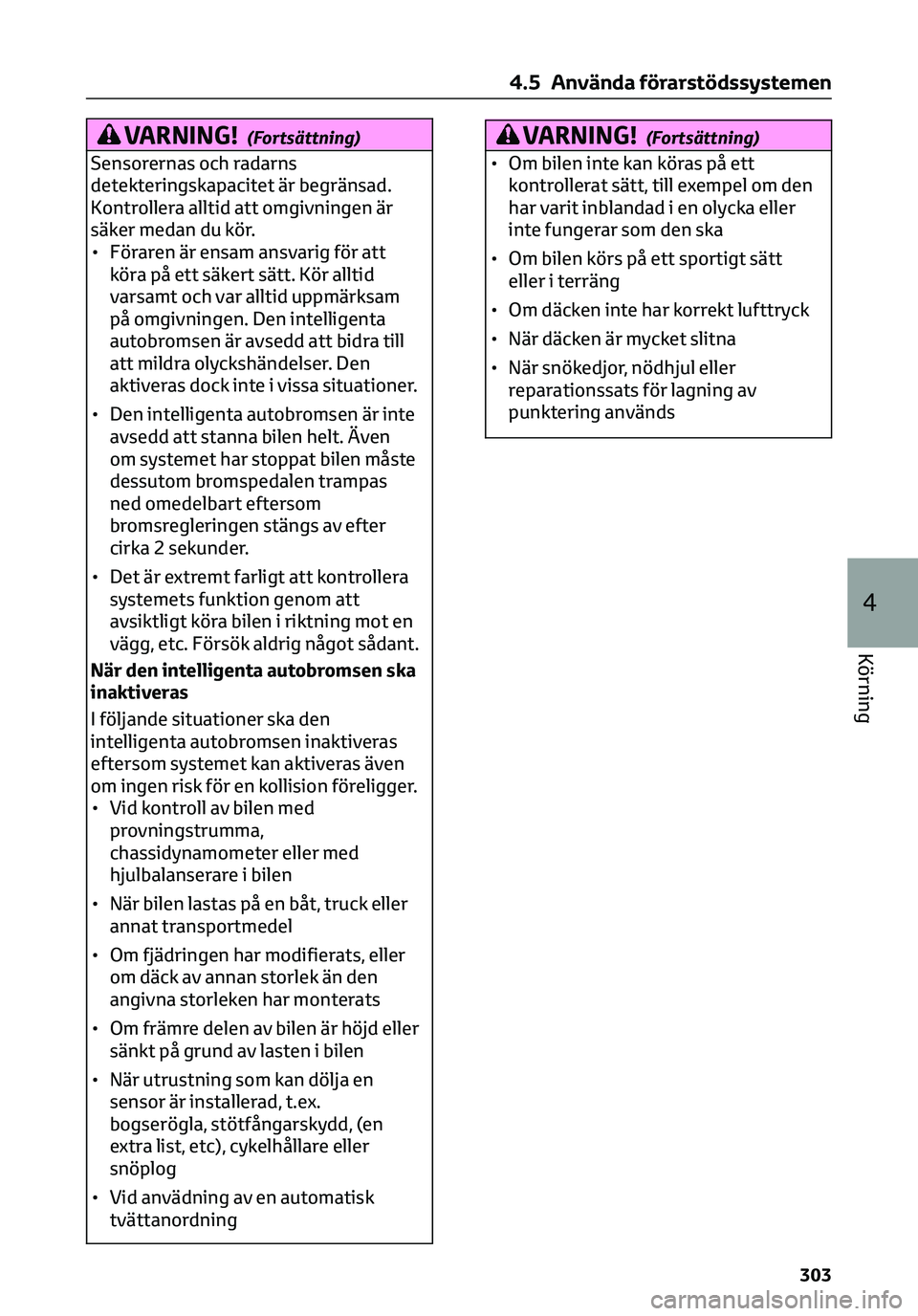

VARNING!(Fortsättning)
Sensorernas och radarns
detekteringskapacitet är begränsad.
Kontrollera alltid att omgivningen är
säker medan du kör.
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd att bidra till
att mildra olyckshändelser. Den
aktiveras dock inte i vissa situationer.
• Den intelligenta autobromsen är inte
avsedd att stanna bilen helt. Även
om systemet har stoppat bilen måste
dessutom bromspedalen trampas
ned omedelbart eftersom
bromsregleringen stängs av efter
cirka 2 sekunder.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
• Vid kontroll av bilen med
provningstrumma,
chassidynamometer eller med
hjulbalanserare i bilen
• När bilen lastas på en båt, truck eller
annat transportmedel
• Om fjädringen har modifierats, eller
om däck av annan storlek än den
angivna storleken har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
• När utrustning som kan dölja en
sensor är installerad, t.ex.
bogserögla, stötfångarskydd, (en
extra list, etc), cykelhållare eller
snöplog
• Vid anvädning av en automatisk
tvättanordning
VARNING!(Fortsättning)
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Om bilen körs på ett sportigt sätt
eller i terräng
• Om däcken inte har korrekt lufttryck
• När däcken är mycket slitna
• När snökedjor, nödhjul eller
reparationssats för lagning av
punktering används
4.5 Använda förarstödssystemen
303
4
Körning

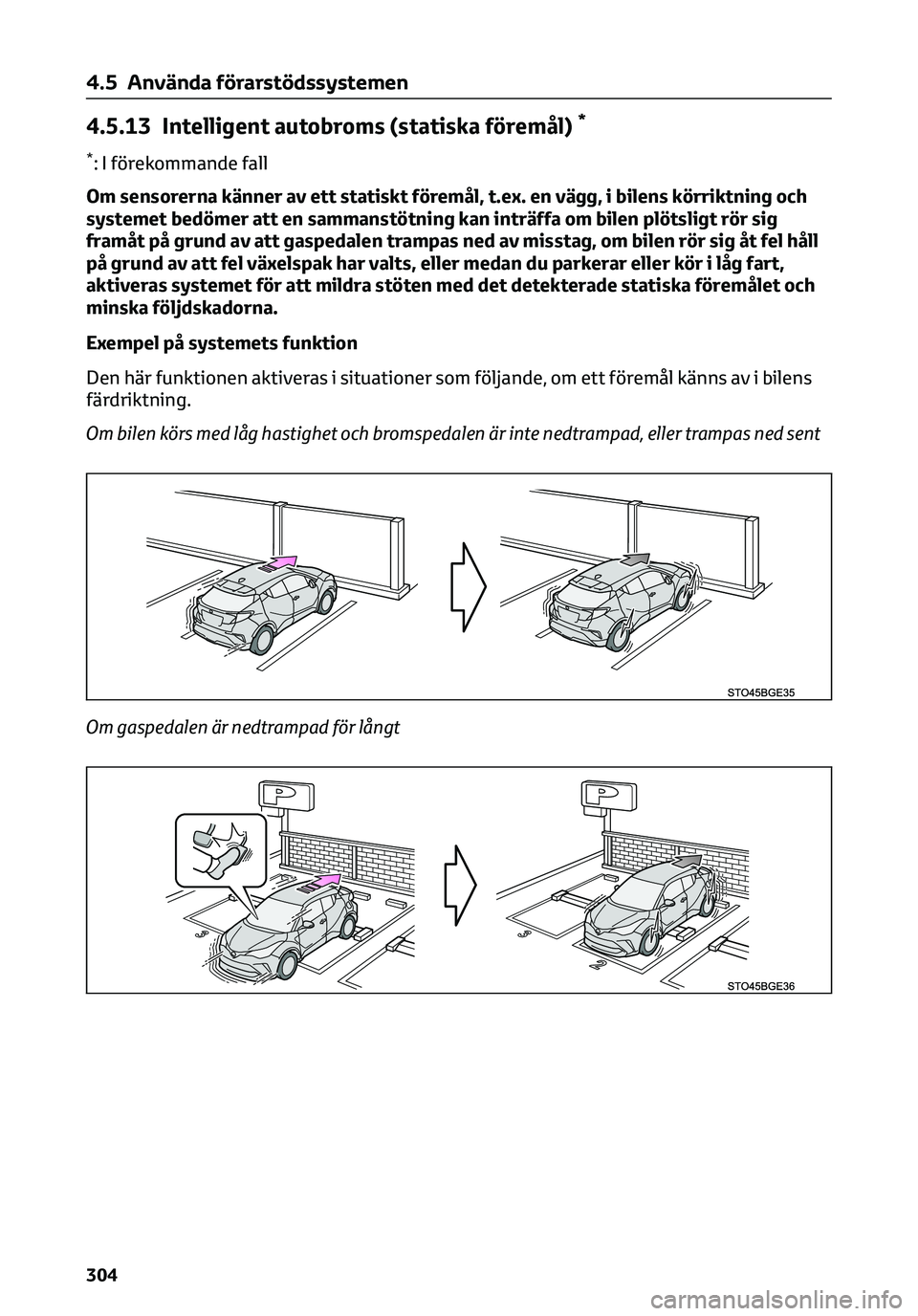

4.5.13 Intelligent autobroms (statiska föremål)*
*: I förekommande fall
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens körriktning och
systemet bedömer att en sammanstötning kan inträffa om bilen plötsligt rör sig
framåt på grund av att gaspedalen trampas ned av misstag, om bilen rör sig åt fel håll
på grund av att fel växelspak har valts, eller medan du parkerar eller kör i låg fart,
aktiveras systemet för att mildra stöten med det detekterade statiska föremålet och
minska följdskadorna.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett föremål känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas ned sent
Om gaspedalen är nedtrampad för långt
4.5 Använda förarstödssystemen
304

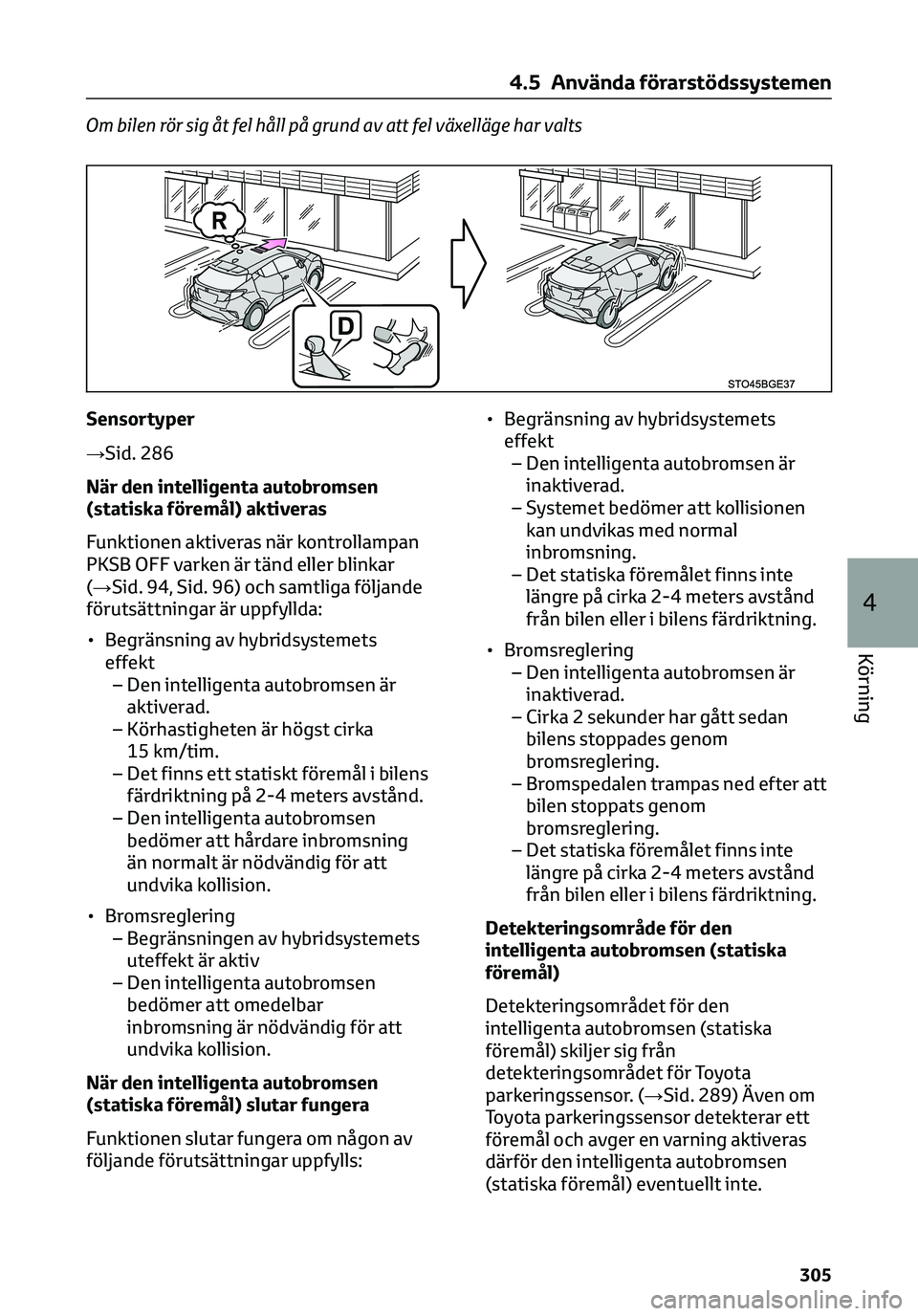

Om bilen rör sig åt fel håll på grund av att fel växelläge har valts
Sensortyper
→Sid. 286
När den intelligenta autobromsen
(statiska föremål) aktiveras
Funktionen aktiveras när kontrollampan
PKSB OFF varken är tänd eller blinkar
(→Sid. 94, Sid. 96) och samtliga följande
förutsättningar är uppfyllda:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Det finns ett statiskt föremål i bilens
färdriktning på 2-4 meters avstånd.
– Den intelligenta autobromsen
bedömer att hårdare inbromsning
än normalt är nödvändig för att
undvika kollision.
• Bromsreglering
– Begränsningen av hybridsystemets
uteffekt är aktiv
– Den intelligenta autobromsen
bedömer att omedelbar
inbromsning är nödvändig för att
undvika kollision.
När den intelligenta autobromsen
(statiska föremål) slutar fungera
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Systemet bedömer att kollisionen
kan undvikas med normal
inbromsning.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
Detekteringsområde för den
intelligenta autobromsen (statiska
föremål)
Detekteringsområdet för den
intelligenta autobromsen (statiska
föremål) skiljer sig från
detekteringsområdet för Toyota
parkeringssensor. (→Sid. 289) Även om
Toyota parkeringssensor detekterar ett
föremål och avger en varning aktiveras
därför den intelligenta autobromsen
(statiska föremål) eventuellt inte.
4.5 Använda förarstödssystemen
305
4
Körning

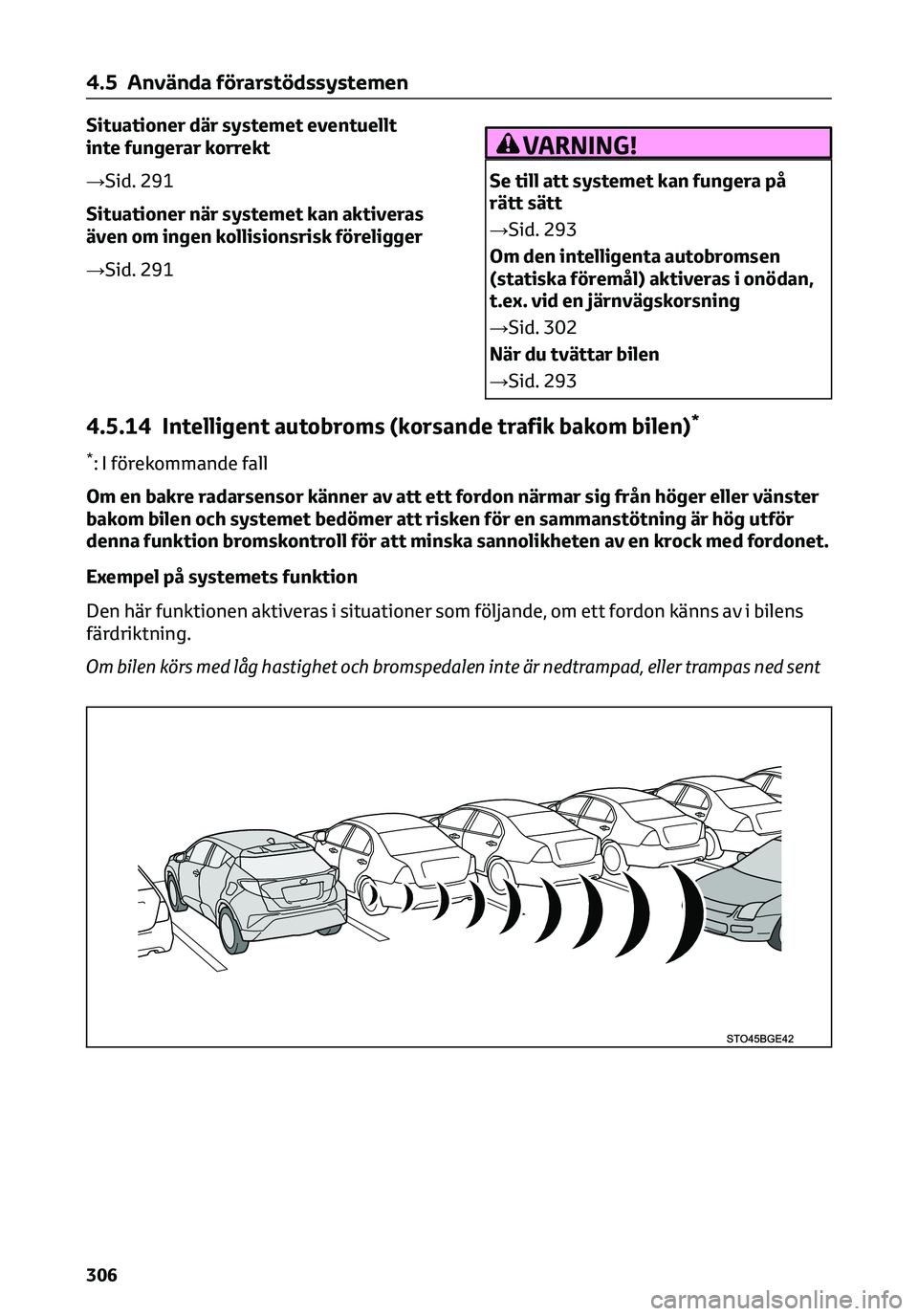

Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 291
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 291VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 293
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 302
När du tvättar bilen
→Sid. 293
4.5.14 Intelligent autobroms (korsande trafik bakom bilen)*
*: I förekommande fall
Om en bakre radarsensor känner av att ett fordon närmar sig från höger eller vänster
bakom bilen och systemet bedömer att risken för en sammanstötning är hög utför
denna funktion bromskontroll för att minska sannolikheten av en krock med fordonet.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett fordon känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen inte är nedtrampad, eller trampas ned sent
4.5 Använda förarstödssystemen
306

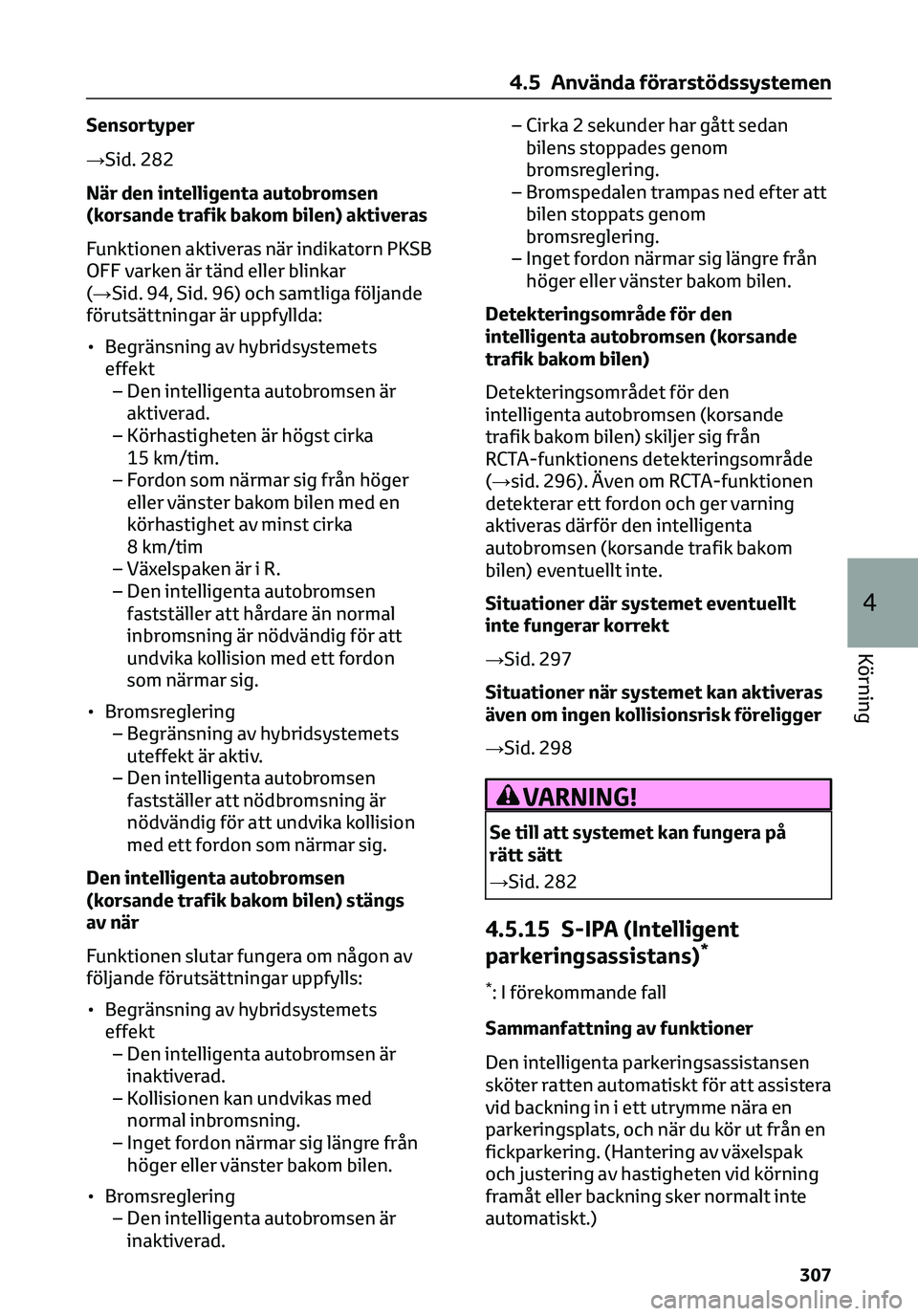

Sensortyper
→Sid. 282
När den intelligenta autobromsen
(korsande trafik bakom bilen) aktiveras
Funktionen aktiveras när indikatorn PKSB
OFF varken är tänd eller blinkar
(→Sid. 94, Sid. 96) och samtliga följande
förutsättningar är uppfyllda:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Fordon som närmar sig från höger
eller vänster bakom bilen med en
körhastighet av minst cirka
8 km/tim
– Växelspaken är i R.
– Den intelligenta autobromsen
fastställer att hårdare än normal
inbromsning är nödvändig för att
undvika kollision med ett fordon
som närmar sig.
• Bromsreglering
– Begränsning av hybridsystemets
uteffekt är aktiv.
– Den intelligenta autobromsen
fastställer att nödbromsning är
nödvändig för att undvika kollision
med ett fordon som närmar sig.
Den intelligenta autobromsen
(korsande trafik bakom bilen) stängs
av när
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Kollisionen kan undvikas med
normal inbromsning.
– Inget fordon närmar sig längre från
höger eller vänster bakom bilen.
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Inget fordon närmar sig längre från
höger eller vänster bakom bilen.
Detekteringsområde för den
intelligenta autobromsen (korsande
trafik bakom bilen)
Detekteringsområdet för den
intelligenta autobromsen (korsande
trafik bakom bilen) skiljer sig från
RCTA-funktionens detekteringsområde
(→sid. 296). Även om RCTA-funktionen
detekterar ett fordon och ger varning
aktiveras därför den intelligenta
autobromsen (korsande trafik bakom
bilen) eventuellt inte.
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 297
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 298
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 282
4.5.15 S-IPA (Intelligent
parkeringsassistans)*
*: I förekommande fall
Sammanfattning av funktioner
Den intelligenta parkeringsassistansen
sköter ratten automatiskt för att assistera
vid backning in i ett utrymme nära en
parkeringsplats, och när du kör ut från en
fickparkering. (Hantering av växelspak
och justering av hastigheten vid körning
framåt eller backning sker normalt inte
automatiskt.)
4.5 Använda förarstödssystemen
307
4
Körning

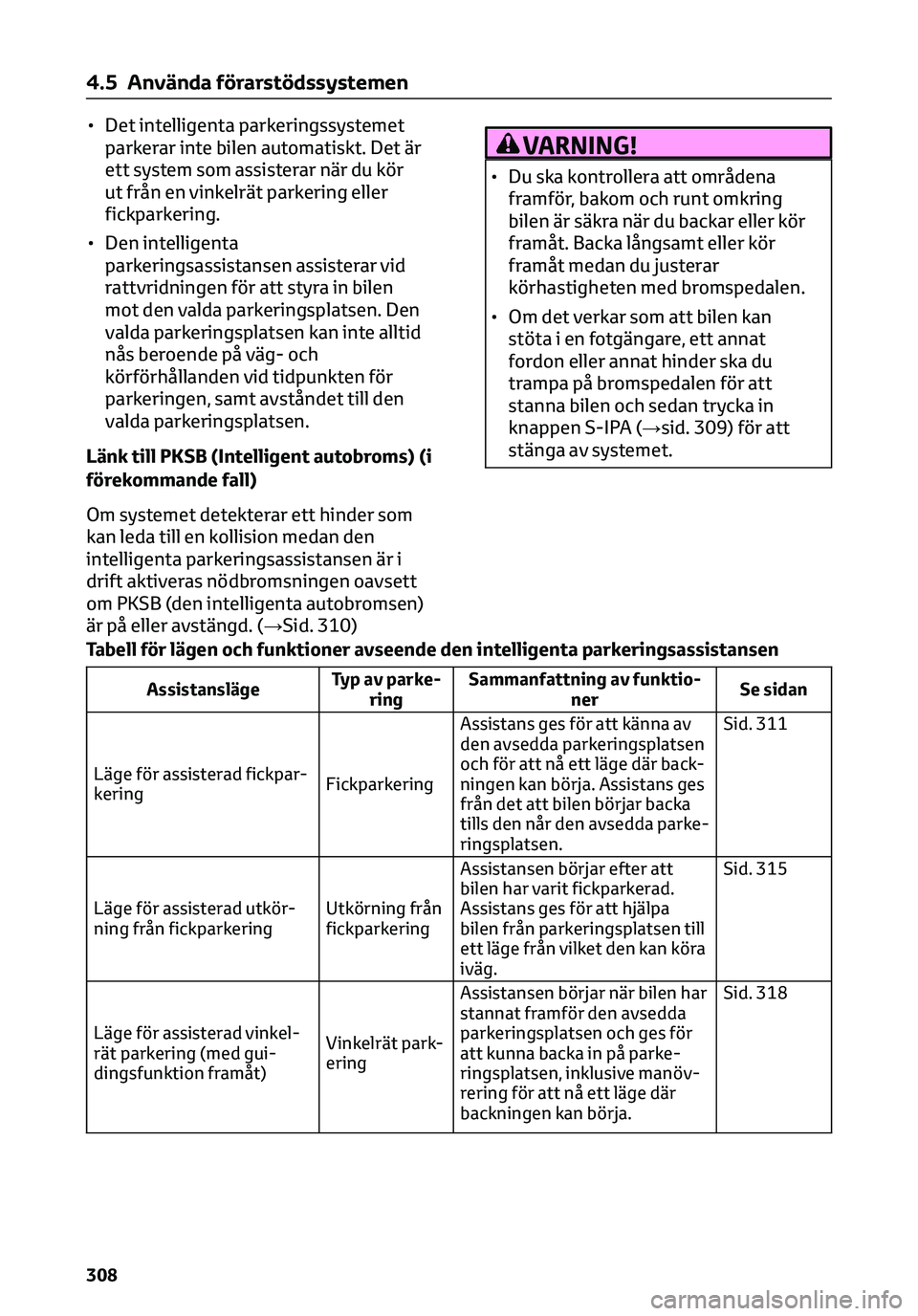

• Det intelligenta parkeringssystemet
parkerar inte bilen automatiskt. Det är
ett system som assisterar när du kör
ut från en vinkelrät parkering eller
fickparkering.
• Den intelligenta
parkeringsassistansen assisterar vid
rattvridningen för att styra in bilen
mot den valda parkeringsplatsen. Den
valda parkeringsplatsen kan inte alltid
nås beroende på väg- och
körförhållanden vid tidpunkten för
parkeringen, samt avståndet till den
valda parkeringsplatsen.
Länk till PKSB (Intelligent autobroms) (i
förekommande fall)
Om systemet detekterar ett hinder som
kan leda till en kollision medan den
intelligenta parkeringsassistansen är i
drift aktiveras nödbromsningen oavsett
om PKSB (den intelligenta autobromsen)
är på eller avstängd. (→Sid. 310)VARNING!
• Du ska kontrollera att områdena
framför, bakom och runt omkring
bilen är säkra när du backar eller kör
framåt. Backa långsamt eller kör
framåt medan du justerar
körhastigheten med bromspedalen.
• Om det verkar som att bilen kan
stöta i en fotgängare, ett annat
fordon eller annat hinder ska du
trampa på bromspedalen för att
stanna bilen och sedan trycka in
knappen S-IPA (→sid. 309) för att
stänga av systemet.
Tabell för lägen och funktioner avseende den intelligenta parkeringsassistansen
AssistanslägeTyp av parke-
ringSammanfattning av funktio-
nerSe sidan
Läge för assisterad fickpar-
keringFickparkeringAssistans ges för att känna av
den avsedda parkeringsplatsen
och för att nå ett läge där back-
ningen kan börja. Assistans ges
från det att bilen börjar backa
tills den når den avsedda parke-
ringsplatsen.Sid. 311
Läge för assisterad utkör-
ning från fickparkeringUtkörning från
fickparkeringAssistansen börjar efter att
bilen har varit fickparkerad.
Assistans ges för att hjälpa
bilen från parkeringsplatsen till
ett läge från vilket den kan köra
iväg.Sid. 315
Läge för assisterad vinkel-
rät parkering (med gui-
dingsfunktion framåt)Vinkelrät park-
eringAssistansen börjar när bilen har
stannat framför den avsedda
parkeringsplatsen och ges för
att kunna backa in på parke-
ringsplatsen, inklusive manöv-
rering för att nå ett läge där
backningen kan börja.Sid. 318
4.5 Använda förarstödssystemen
308
