TOYOTA C-HR 2023 Bruksanvisningar (in Swedish)

Byta assistanslägen
Byta läge med knappen S-IPA
Tryck på knappen
Du har möjlighet att växla funktioner och
stänga av eller starta om assistanslägen.
När startknappen är i ON-läge och bilens
hastighet är högst cirka 30 km/tim växlar
funktionen enligt följande för varje gång
knappen S-IPA trycks in.
Den valda funktionen indikeras på
informationsdisplayens yta för
funktionsdisplay. (→Sid. 309)
Varje gång knappen S-IPA trycks in medan
växelspaken inte äriPväxlar läget enligt
följande:
Läge för assisterad fickparkering→Läge
för assisterad vinkelrät parkering
*→
Avstängd
Varje gång knappen S-IPA trycks in medan
växelspaken äriPväxlar läget enligt
följande:
Läge för assisterad utkörning från
fickparkering→Avstängd
*: Det går att byta till läget för assisterad
vinkelrät parkering när förutsättningarna
uppfylls (→Sid. 313). När
driftsförutsättningarna inte uppfylls
stängs det av.Manövreringsskärm
Manövreringsskärmen visas på
informationsdisplayen.
1Driftstatus
Visar driftstatus för den intelligenta
parkeringsassistansen.
2Stoppa bilen
När den tänds, bromsa och stanna
bilen omedelbart.
3Indikator för assistansnivå
Visar en mätare som indikerar
förloppet till läget där bilen
stannar/läget där assistansen slutar.
4S-IPA-symbol
Visas när assistansläget kan ändras
och systemet kan stängas av eller
sättas på med S-IPA-knappen.
5Automatisk rattrörelse
Visar när ratten hanteras
automatiskt.
6Visning av parkeringssensor/dörrarnas
läge (öppna/stänga)
→Sid. 286
7Visning av meddelande
Följ anvisningarna på skärmen och
utför indikerade åtgärder.
Som exempel visar illustrationen
displayen som indikerar att
bromspedalen måste trampas ned så
att bilens hastighet kan kontrolleras
och för att bekräfta att omgivningen
är säker.
4.5 Använda förarstödssystemen
309
4
Körning

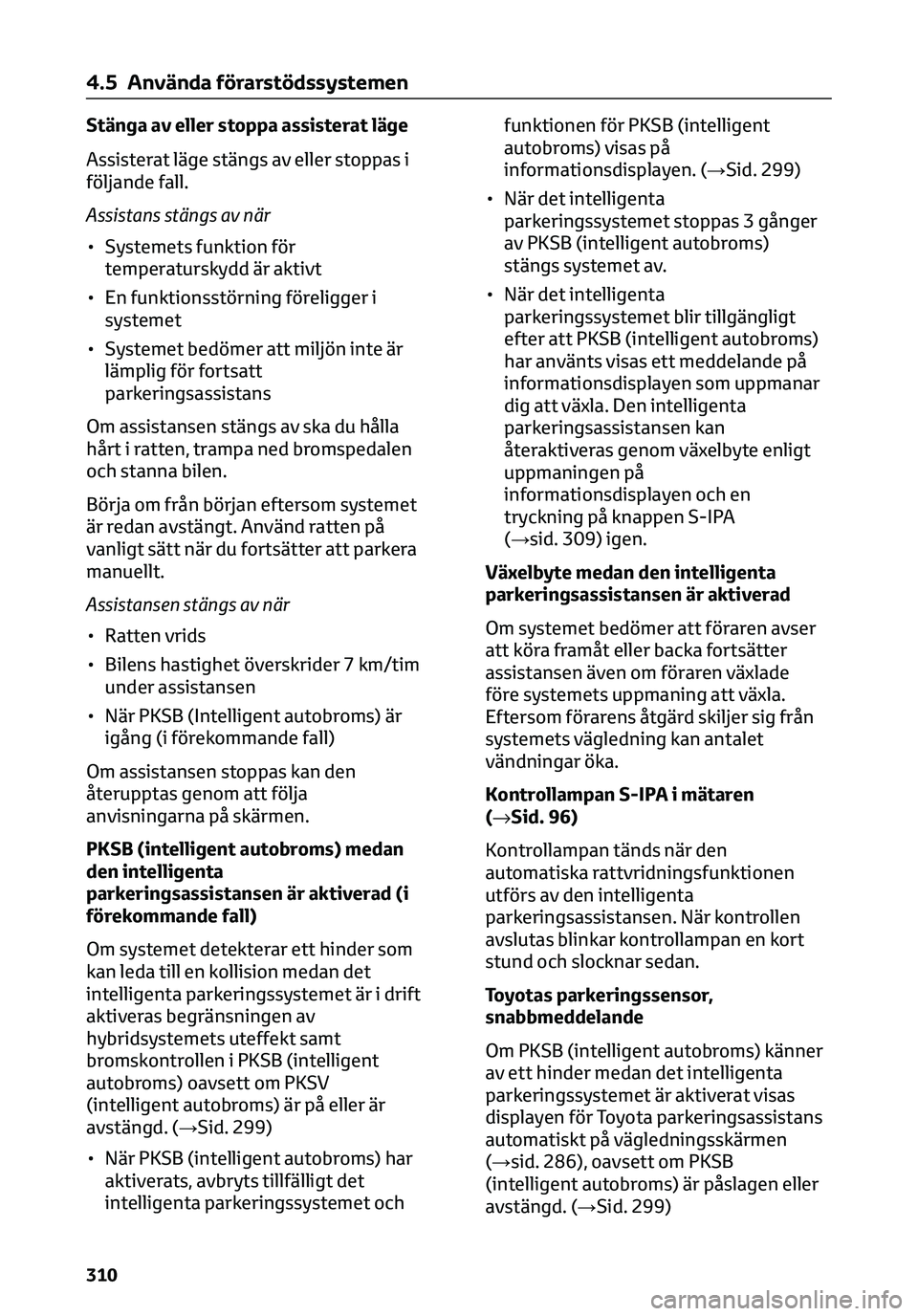

Stänga av eller stoppa assisterat läge
Assisterat läge stängs av eller stoppas i
följande fall.
Assistans stängs av när
• Systemets funktion för
temperaturskydd är aktivt
• En funktionsstörning föreligger i
systemet
• Systemet bedömer att miljön inte är
lämplig för fortsatt
parkeringsassistans
Om assistansen stängs av ska du hålla
hårt i ratten, trampa ned bromspedalen
och stanna bilen.
Börja om från början eftersom systemet
är redan avstängt. Använd ratten på
vanligt sätt när du fortsätter att parkera
manuellt.
Assistansen stängs av när
• Ratten vrids
• Bilens hastighet överskrider 7 km/tim
under assistansen
• När PKSB (Intelligent autobroms) är
igång (i förekommande fall)
Om assistansen stoppas kan den
återupptas genom att följa
anvisningarna på skärmen.
PKSB (intelligent autobroms) medan
den intelligenta
parkeringsassistansen är aktiverad (i
förekommande fall)
Om systemet detekterar ett hinder som
kan leda till en kollision medan det
intelligenta parkeringssystemet är i drift
aktiveras begränsningen av
hybridsystemets uteffekt samt
bromskontrollen i PKSB (intelligent
autobroms) oavsett om PKSV
(intelligent autobroms) är på eller är
avstängd. (→Sid. 299)
• När PKSB (intelligent autobroms) har
aktiverats, avbryts tillfälligt det
intelligenta parkeringssystemet ochfunktionen för PKSB (intelligent
autobroms) visas på
informationsdisplayen. (→Sid. 299)
• När det intelligenta
parkeringssystemet stoppas 3 gånger
av PKSB (intelligent autobroms)
stängs systemet av.
• När det intelligenta
parkeringssystemet blir tillgängligt
efter att PKSB (intelligent autobroms)
har använts visas ett meddelande på
informationsdisplayen som uppmanar
dig att växla. Den intelligenta
parkeringsassistansen kan
återaktiveras genom växelbyte enligt
uppmaningen på
informationsdisplayen och en
tryckning på knappen S-IPA
(→sid. 309) igen.
Växelbyte medan den intelligenta
parkeringsassistansen är aktiverad
Om systemet bedömer att föraren avser
att köra framåt eller backa fortsätter
assistansen även om föraren växlade
före systemets uppmaning att växla.
Eftersom förarens åtgärd skiljer sig från
systemets vägledning kan antalet
vändningar öka.
Kontrollampan S-IPA i mätaren
(→Sid. 96)
Kontrollampan tänds när den
automatiska rattvridningsfunktionen
utförs av den intelligenta
parkeringsassistansen. När kontrollen
avslutas blinkar kontrollampan en kort
stund och slocknar sedan.
Toyotas parkeringssensor,
snabbmeddelande
Om PKSB (intelligent autobroms) känner
av ett hinder medan det intelligenta
parkeringssystemet är aktiverat visas
displayen för Toyota parkeringsassistans
automatiskt på vägledningsskärmen
(→sid. 286), oavsett om PKSB
(intelligent autobroms) är påslagen eller
avstängd. (→Sid. 299)
4.5 Använda förarstödssystemen
310

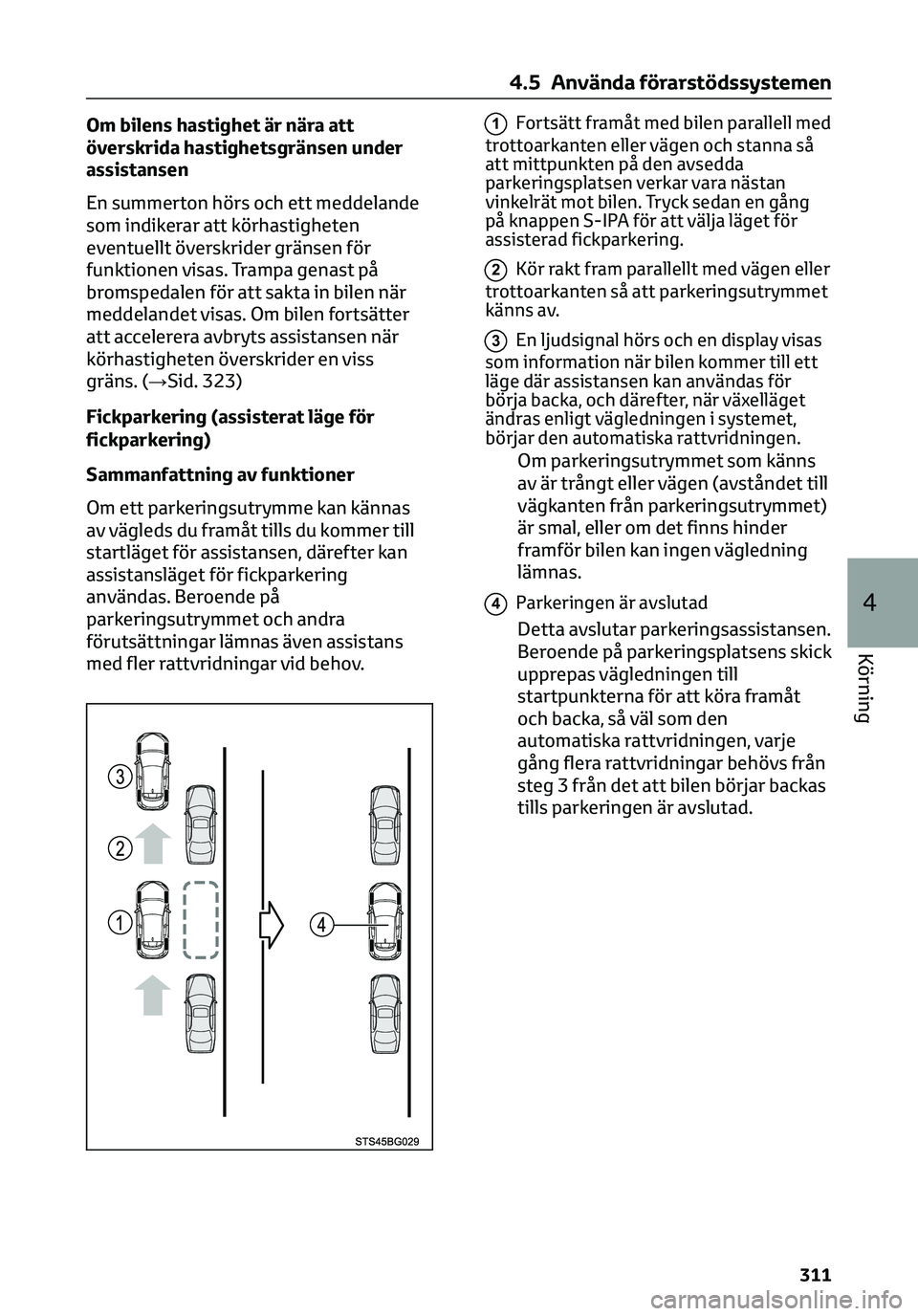

Om bilens hastighet är nära att
överskrida hastighetsgränsen under
assistansen
En summerton hörs och ett meddelande
som indikerar att körhastigheten
eventuellt överskrider gränsen för
funktionen visas. Trampa genast på
bromspedalen för att sakta in bilen när
meddelandet visas. Om bilen fortsätter
att accelerera avbryts assistansen när
körhastigheten överskrider en viss
gräns. (→Sid. 323)
Fickparkering (assisterat läge för
fickparkering)
Sammanfattning av funktioner
Om ett parkeringsutrymme kan kännas
av vägleds du framåt tills du kommer till
startläget för assistansen, därefter kan
assistansläget för fickparkering
användas. Beroende på
parkeringsutrymmet och andra
förutsättningar lämnas även assistans
med fler rattvridningar vid behov.1Fortsätt framåt med bilen parallell med
trottoarkanten eller vägen och stanna så
att mittpunkten på den avsedda
parkeringsplatsen verkar vara nästan
vinkelrät mot bilen. Tryck sedan en gång
på knappen S-IPA för att välja läget för
assisterad fickparkering.
2Kör rakt fram parallellt med vägen eller
trottoarkanten så att parkeringsutrymmet
känns av.
3En ljudsignal hörs och en display visas
som information när bilen kommer till ett
läge där assistansen kan användas för
börja backa, och därefter, när växelläget
ändras enligt vägledningen i systemet,
börjar den automatiska rattvridningen.
Om parkeringsutrymmet som känns
av är trångt eller vägen (avståndet till
vägkanten från parkeringsutrymmet)
är smal, eller om det finns hinder
framför bilen kan ingen vägledning
lämnas.
4Parkeringen är avslutad
Detta avslutar parkeringsassistansen.
Beroende på parkeringsplatsens skick
upprepas vägledningen till
startpunkterna för att köra framåt
och backa, så väl som den
automatiska rattvridningen, varje
gång flera rattvridningar behövs från
steg 3 från det att bilen börjar backas
tills parkeringen är avslutad.
4.5 Använda förarstödssystemen
311
4
Körning

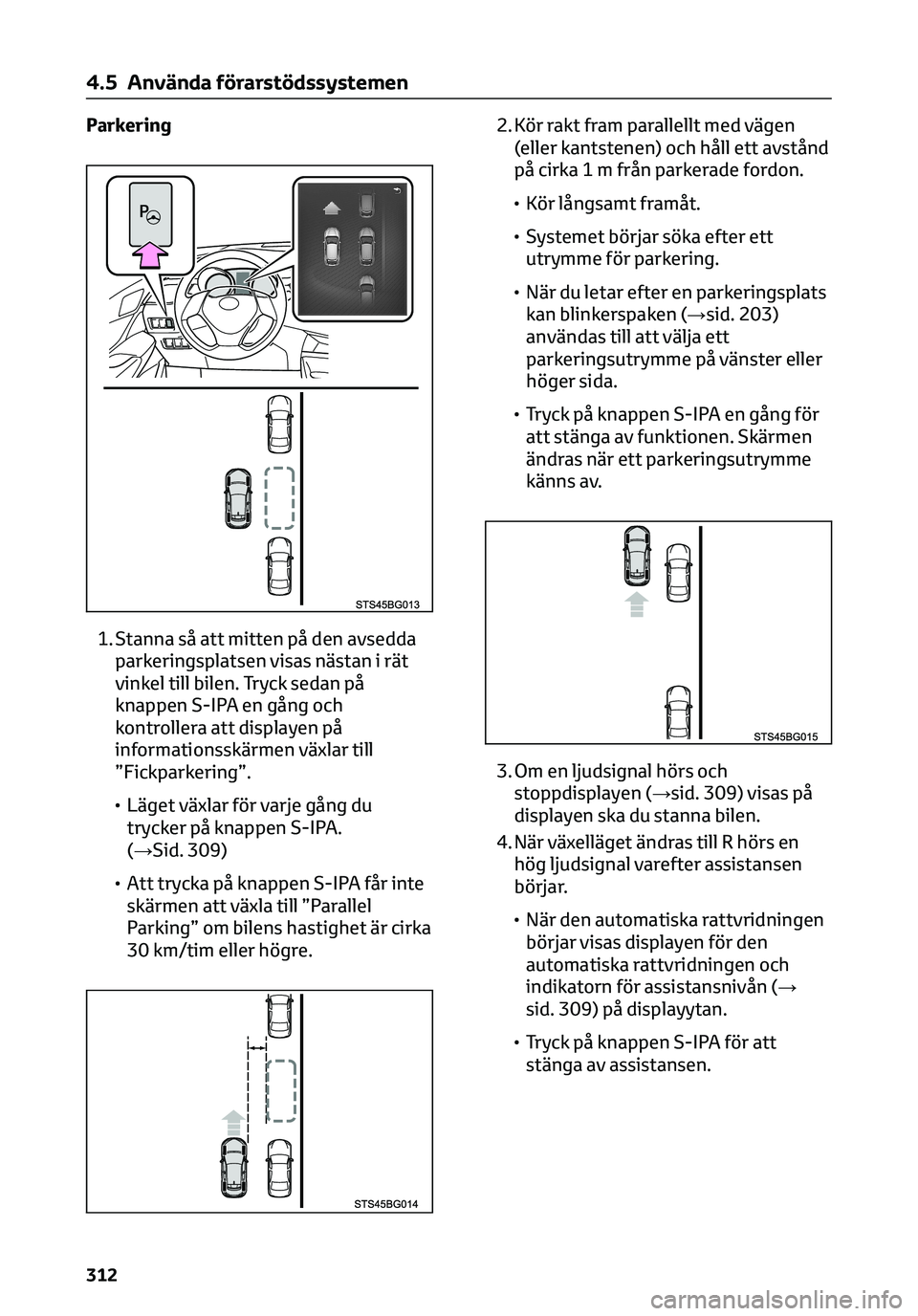

Parkering
1. Stanna så att mitten på den avsedda
parkeringsplatsen visas nästan i rät
vinkel till bilen. Tryck sedan på
knappen S-IPA en gång och
kontrollera att displayen på
informationsskärmen växlar till
”Fickparkering”.
• Läget växlar för varje gång du
trycker på knappen S-IPA.
(→Sid. 309)
• Att trycka på knappen S-IPA får inte
skärmen att växla till ”Parallel
Parking” om bilens hastighet är cirka
30 km/tim eller högre.2. Kör rakt fram parallellt med vägen
(eller kantstenen) och håll ett avstånd
på cirka 1 m från parkerade fordon.
• Kör långsamt framåt.
• Systemet börjar söka efter ett
utrymme för parkering.
• När du letar efter en parkeringsplats
kan blinkerspaken (→sid. 203)
användas till att välja ett
parkeringsutrymme på vänster eller
höger sida.
• Tryck på knappen S-IPA en gång för
att stänga av funktionen. Skärmen
ändras när ett parkeringsutrymme
känns av.
3. Om en ljudsignal hörs och
stoppdisplayen (→sid. 309) visas på
displayen ska du stanna bilen.
4. När växelläget ändras till R hörs en
hög ljudsignal varefter assistansen
börjar.
• När den automatiska rattvridningen
börjar visas displayen för den
automatiska rattvridningen och
indikatorn för assistansnivån (→
sid. 309) på displayytan.
• Tryck på knappen S-IPA för att
stänga av assistansen.
4.5 Använda förarstödssystemen
312

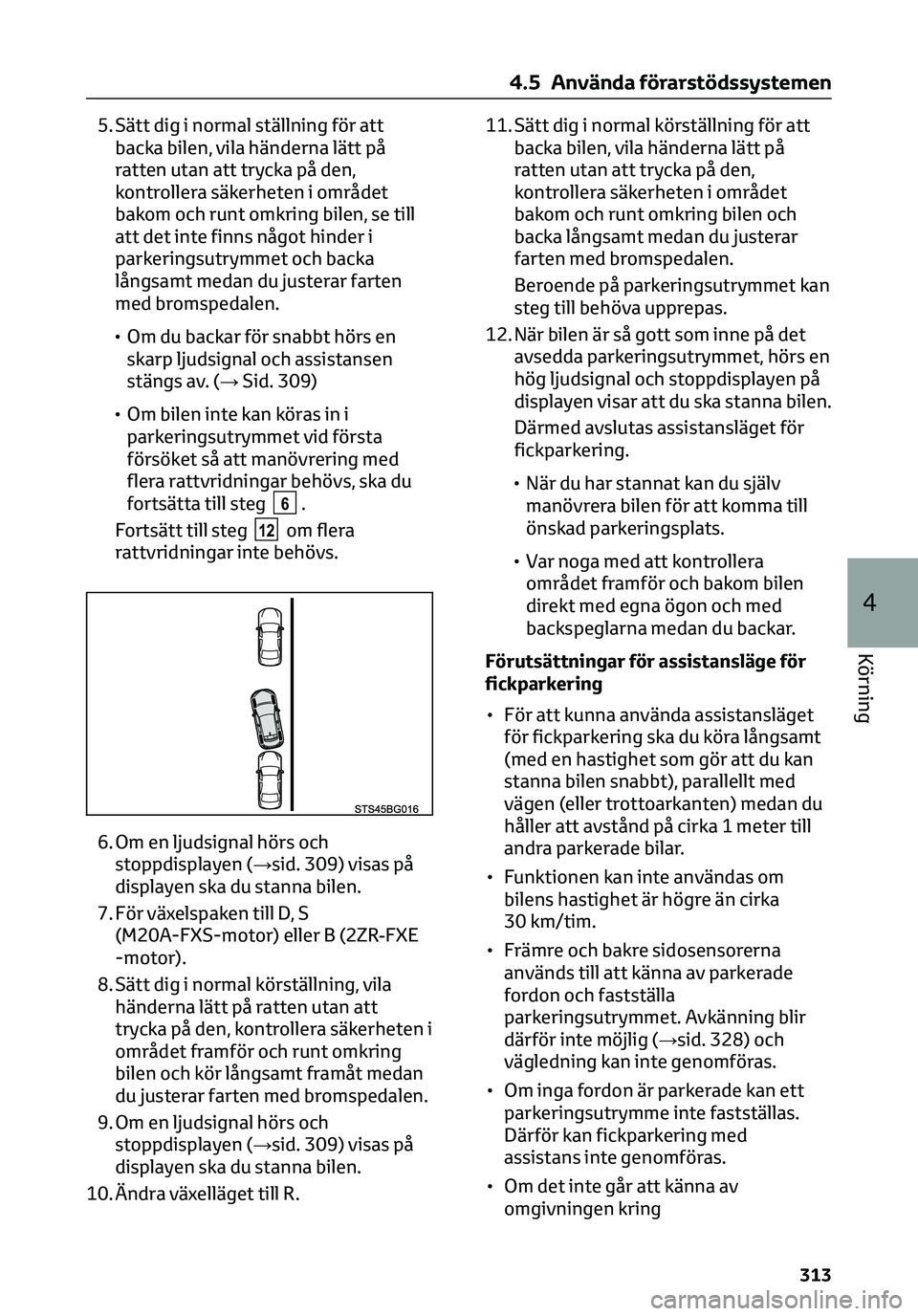

5. Sätt dig i normal ställning för att
backa bilen, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen, se till
att det inte finns något hinder i
parkeringsutrymmet och backa
långsamt medan du justerar farten
med bromspedalen.
• Om du backar för snabbt hörs en
skarp ljudsignal och assistansen
stängs av. (→Sid. 309)
• Om bilen inte kan köras in i
parkeringsutrymmet vid första
försöket så att manövrering med
flera rattvridningar behövs, ska du
fortsätta till steg
6.
Fortsätt till steg
12om flera
rattvridningar inte behövs.
6. Om en ljudsignal hörs och
stoppdisplayen (→sid. 309) visas på
displayen ska du stanna bilen.
7. För växelspaken till D, S
(M20A-FXS-motor) eller B (2ZR-FXE
-motor).
8. Sätt dig i normal körställning, vila
händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i
området framför och runt omkring
bilen och kör långsamt framåt medan
du justerar farten med bromspedalen.
9. Om en ljudsignal hörs och
stoppdisplayen (→sid. 309) visas på
displayen ska du stanna bilen.
10. Ändra växelläget till R.11. Sätt dig i normal körställning för att
backa bilen, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen och
backa långsamt medan du justerar
farten med bromspedalen.
Beroende på parkeringsutrymmet kan
steg till behöva upprepas.
12. När bilen är så gott som inne på det
avsedda parkeringsutrymmet, hörs en
hög ljudsignal och stoppdisplayen på
displayen visar att du ska stanna bilen.
Därmed avslutas assistansläget för
fickparkering.
• När du har stannat kan du själv
manövrera bilen för att komma till
önskad parkeringsplats.
• Var noga med att kontrollera
området framför och bakom bilen
direkt med egna ögon och med
backspeglarna medan du backar.
Förutsättningar för assistansläge för
fickparkering
• För att kunna använda assistansläget
för fickparkering ska du köra långsamt
(med en hastighet som gör att du kan
stanna bilen snabbt), parallellt med
vägen (eller trottoarkanten) medan du
håller att avstånd på cirka 1 meter till
andra parkerade bilar.
• Funktionen kan inte användas om
bilens hastighet är högre än cirka
30 km/tim.
• Främre och bakre sidosensorerna
används till att känna av parkerade
fordon och fastställa
parkeringsutrymmet. Avkänning blir
därför inte möjlig (→sid. 328) och
vägledning kan inte genomföras.
• Om inga fordon är parkerade kan ett
parkeringsutrymme inte fastställas.
Därför kan fickparkering med
assistans inte genomföras.
• Om det inte går att känna av
omgivningen kring
4.5 Använda förarstödssystemen
313
4
Körning

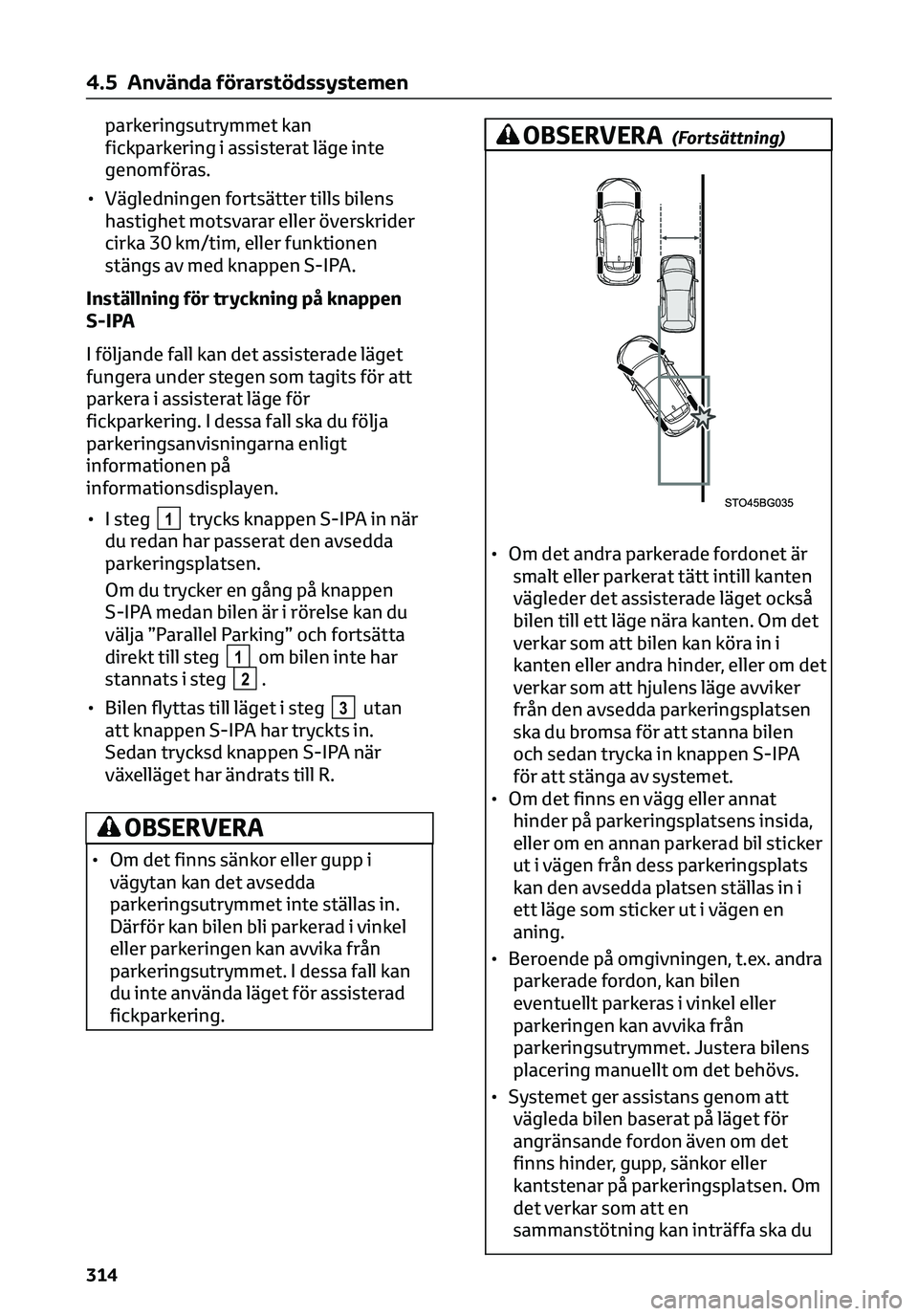

parkeringsutrymmet kan
fickparkering i assisterat läge inte
genomföras.
• Vägledningen fortsätter tills bilens
hastighet motsvarar eller överskrider
cirka 30 km/tim, eller funktionen
stängs av med knappen S-IPA.
Inställning för tryckning på knappen
S-IPA
I följande fall kan det assisterade läget
fungera under stegen som tagits för att
parkera i assisterat läge för
fickparkering. I dessa fall ska du följa
parkeringsanvisningarna enligt
informationen på
informationsdisplayen.
• I steg
1trycks knappen S-IPA in när
du redan har passerat den avsedda
parkeringsplatsen.
Om du trycker en gång på knappen
S-IPA medan bilen är i rörelse kan du
välja ”Parallel Parking” och fortsätta
direkt till steg
1om bilen inte har
stannats i steg2.
• Bilen flyttas till läget i steg
3utan
att knappen S-IPA har tryckts in.
Sedan trycksd knappen S-IPA när
växelläget har ändrats till R.
OBSERVERA
• Om det finns sänkor eller gupp i
vägytan kan det avsedda
parkeringsutrymmet inte ställas in.
Därför kan bilen bli parkerad i vinkel
eller parkeringen kan avvika från
parkeringsutrymmet. I dessa fall kan
du inte använda läget för assisterad
fickparkering.
OBSERVERA(Fortsättning)
• Om det andra parkerade fordonet är
smalt eller parkerat tätt intill kanten
vägleder det assisterade läget också
bilen till ett läge nära kanten. Om det
verkar som att bilen kan köra in i
kanten eller andra hinder, eller om det
verkar som att hjulens läge avviker
från den avsedda parkeringsplatsen
ska du bromsa för att stanna bilen
och sedan trycka in knappen S-IPA
för att stänga av systemet.
• Om det finns en vägg eller annat
hinder på parkeringsplatsens insida,
eller om en annan parkerad bil sticker
ut i vägen från dess parkeringsplats
kan den avsedda platsen ställas in i
ett läge som sticker ut i vägen en
aning.
• Beroende på omgivningen, t.ex. andra
parkerade fordon, kan bilen
eventuellt parkeras i vinkel eller
parkeringen kan avvika från
parkeringsutrymmet. Justera bilens
placering manuellt om det behövs.
• Systemet ger assistans genom att
vägleda bilen baserat på läget för
angränsande fordon även om det
finns hinder, gupp, sänkor eller
kantstenar på parkeringsplatsen. Om
det verkar som att en
sammanstötning kan inträffa ska du
4.5 Använda förarstödssystemen
314

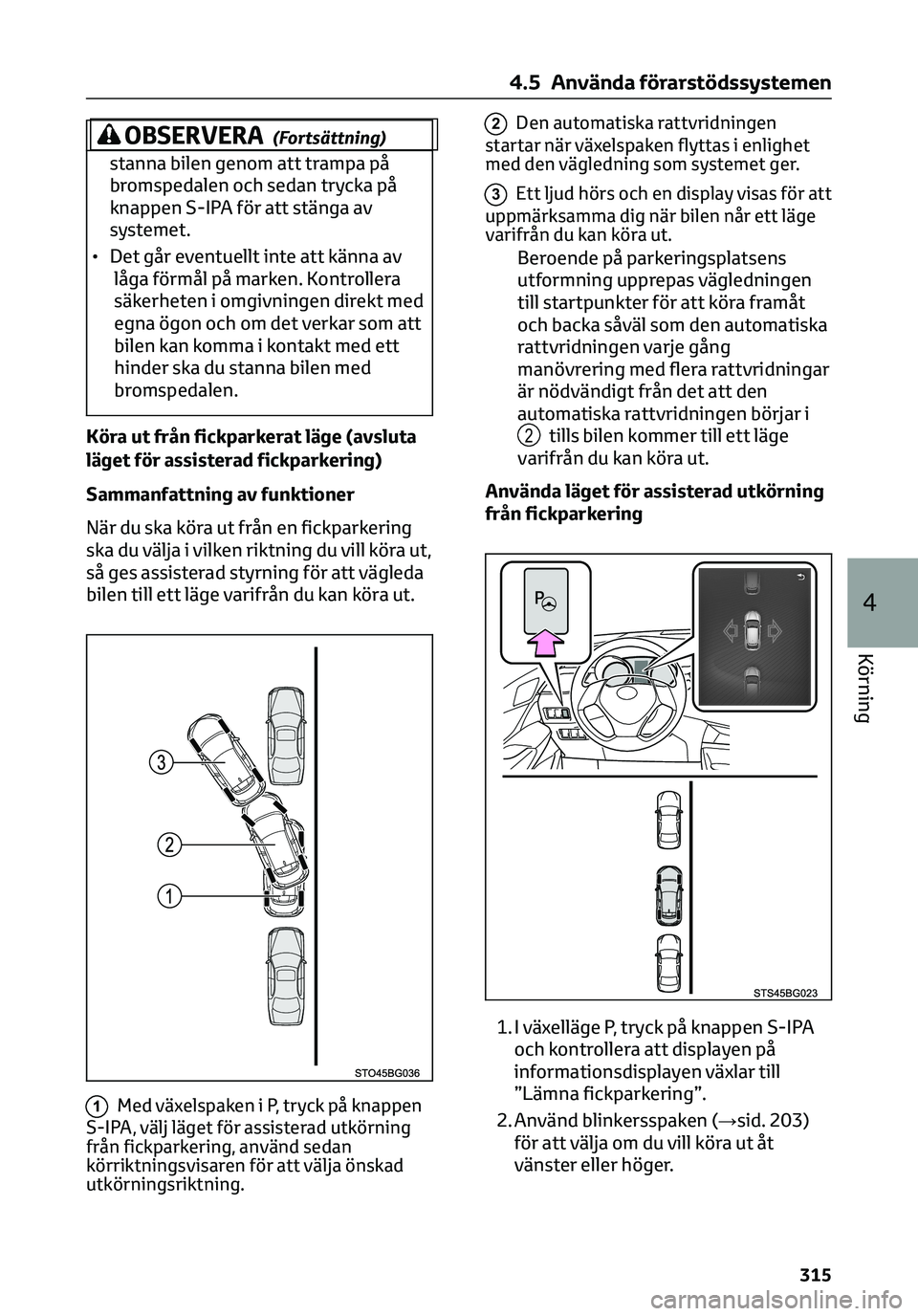

OBSERVERA(Fortsättning)
stanna bilen genom att trampa på
bromspedalen och sedan trycka på
knappen S-IPA för att stänga av
systemet.
• Det går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med
egna ögon och om det verkar som att
bilen kan komma i kontakt med ett
hinder ska du stanna bilen med
bromspedalen.
Köra ut från fickparkerat läge (avsluta
läget för assisterad fickparkering)
Sammanfattning av funktioner
När du ska köra ut från en fickparkering
ska du välja i vilken riktning du vill köra ut,
så ges assisterad styrning för att vägleda
bilen till ett läge varifrån du kan köra ut.
1Med växelspaken i P, tryck på knappen
S-IPA, välj läget för assisterad utkörning
från fickparkering, använd sedan
körriktningsvisaren för att välja önskad
utkörningsriktning.
2Den automatiska rattvridningen
startar när växelspaken flyttas i enlighet
med den vägledning som systemet ger.
3Ett ljud hörs och en display visas för att
uppmärksamma dig när bilen når ett läge
varifrån du kan köra ut.
Beroende på parkeringsplatsens
utformning upprepas vägledningen
till startpunkter för att köra framåt
och backa såväl som den automatiska
rattvridningen varje gång
manövrering med flera rattvridningar
är nödvändigt från det att den
automatiska rattvridningen börjar i
2tills bilen kommer till ett läge
varifrån du kan köra ut.
Använda läget för assisterad utkörning
från fickparkering
1. I växelläge P, tryck på knappen S-IPA
och kontrollera att displayen på
informationsdisplayen växlar till
”Lämna fickparkering”.
2. Använd blinkersspaken (→sid. 203)
för att välja om du vill köra ut åt
vänster eller höger.
4.5 Använda förarstödssystemen
315
4
Körning

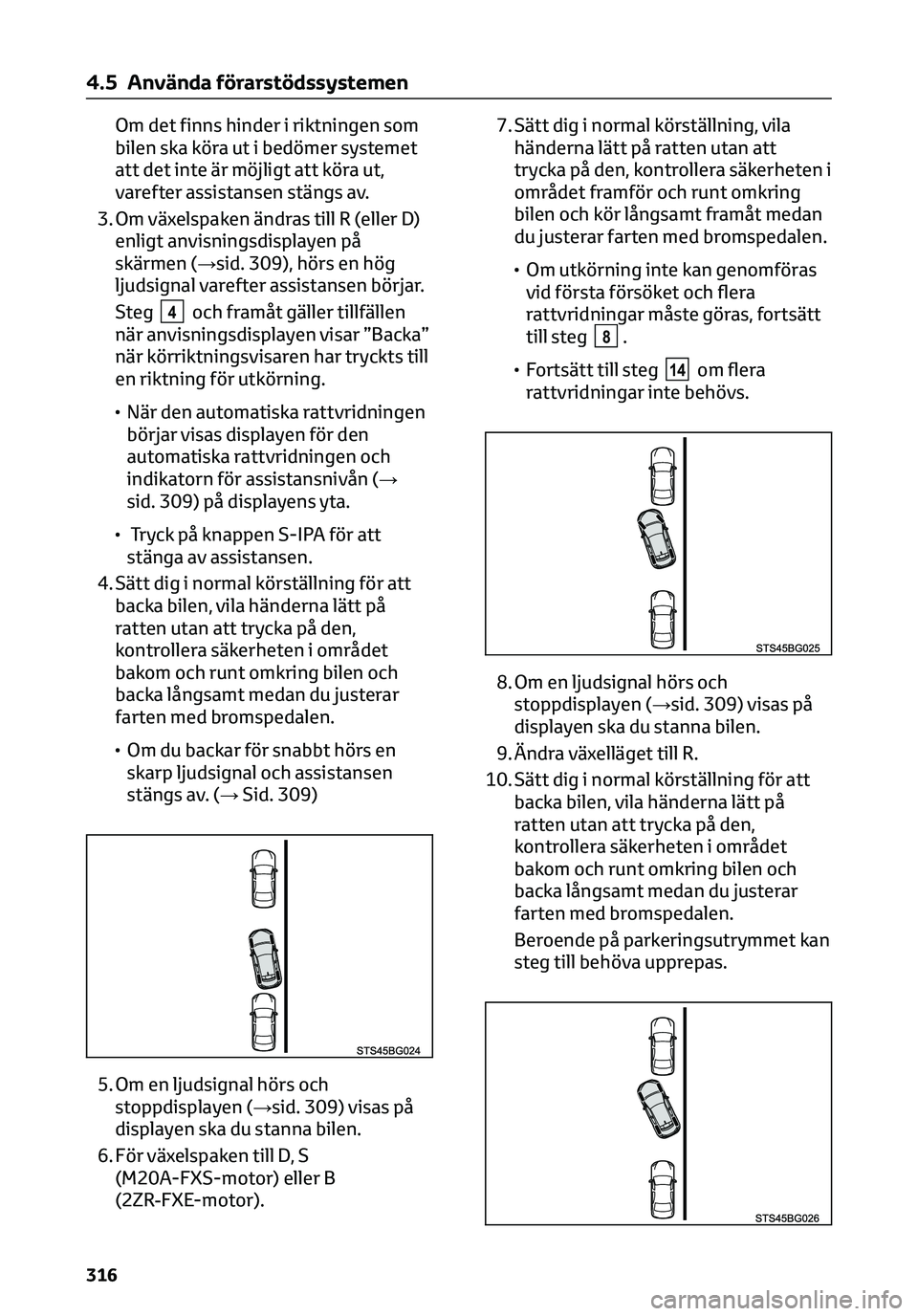

Om det finns hinder i riktningen som
bilen ska köra ut i bedömer systemet
att det inte är möjligt att köra ut,
varefter assistansen stängs av.
3. Om växelspaken ändras till R (eller D)
enligt anvisningsdisplayen på
skärmen (→sid. 309), hörs en hög
ljudsignal varefter assistansen börjar.
Steg
4och framåt gäller tillfällen
när anvisningsdisplayen visar ”Backa”
när körriktningsvisaren har tryckts till
en riktning för utkörning.
• När den automatiska rattvridningen
börjar visas displayen för den
automatiska rattvridningen och
indikatorn för assistansnivån (→
sid. 309) på displayens yta.
• Tryck på knappen S-IPA för att
stänga av assistansen.
4. Sätt dig i normal körställning för att
backa bilen, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen och
backa långsamt medan du justerar
farten med bromspedalen.
• Om du backar för snabbt hörs en
skarp ljudsignal och assistansen
stängs av. (→Sid. 309)
5. Om en ljudsignal hörs och
stoppdisplayen (→sid. 309) visas på
displayen ska du stanna bilen.
6. För växelspaken till D, S
(M20A-FXS-motor) eller B
(2ZR-FXE-motor).7. Sätt dig i normal körställning, vila
händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i
området framför och runt omkring
bilen och kör långsamt framåt medan
du justerar farten med bromspedalen.
• Om utkörning inte kan genomföras
vid första försöket och flera
rattvridningar måste göras, fortsätt
till steg
8.
• Fortsätt till steg
14om flera
rattvridningar inte behövs.
8. Om en ljudsignal hörs och
stoppdisplayen (→sid. 309) visas på
displayen ska du stanna bilen.
9. Ändra växelläget till R.
10. Sätt dig i normal körställning för att
backa bilen, vila händerna lätt på
ratten utan att trycka på den,
kontrollera säkerheten i området
bakom och runt omkring bilen och
backa långsamt medan du justerar
farten med bromspedalen.
Beroende på parkeringsutrymmet kan
steg till behöva upprepas.
4.5 Använda förarstödssystemen
316

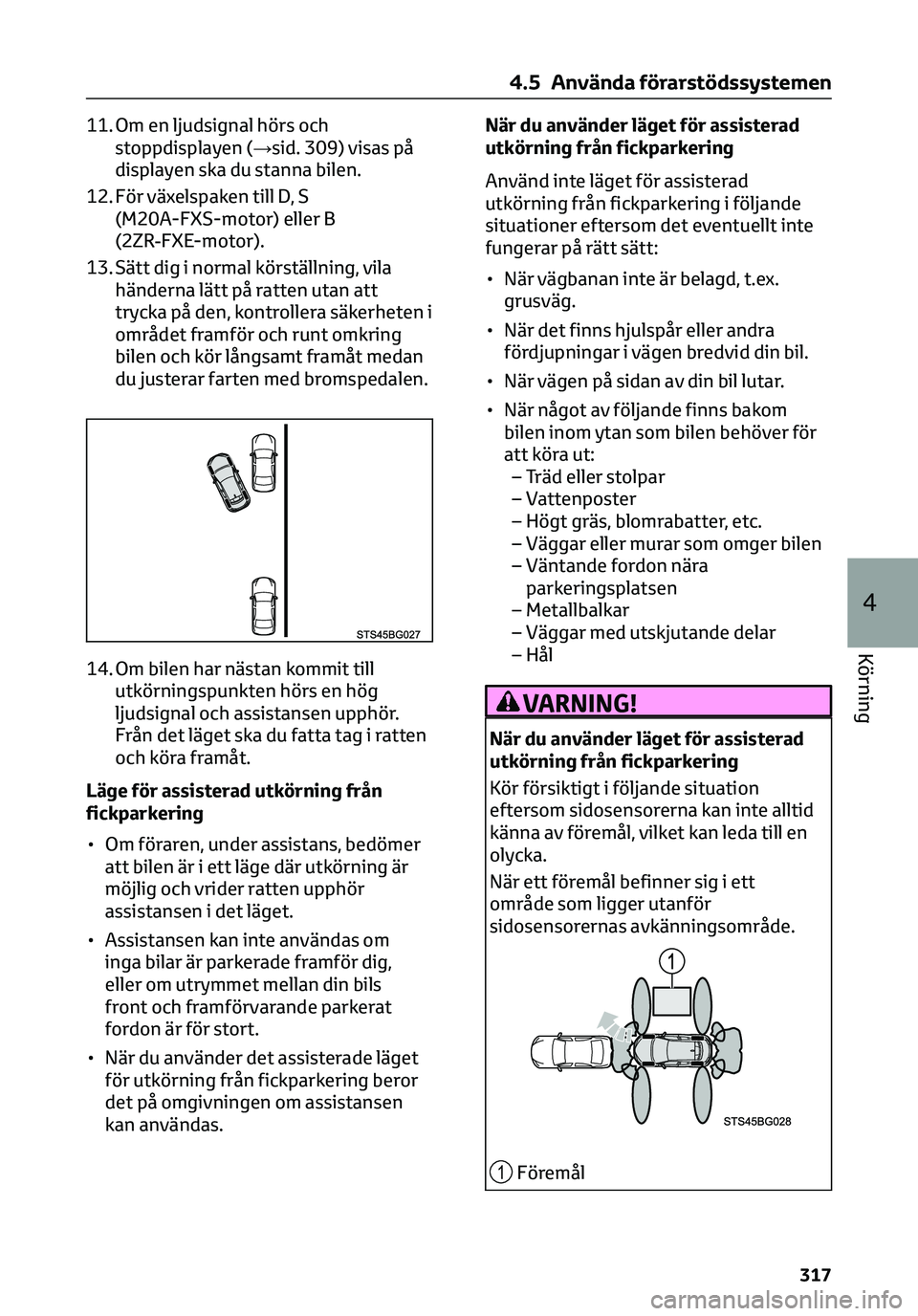

11. Om en ljudsignal hörs och
stoppdisplayen (→sid. 309) visas på
displayen ska du stanna bilen.
12. För växelspaken till D, S
(M20A-FXS-motor) eller B
(2ZR-FXE-motor).
13. Sätt dig i normal körställning, vila
händerna lätt på ratten utan att
trycka på den, kontrollera säkerheten i
området framför och runt omkring
bilen och kör långsamt framåt medan
du justerar farten med bromspedalen.
14. Om bilen har nästan kommit till
utkörningspunkten hörs en hög
ljudsignal och assistansen upphör.
Från det läget ska du fatta tag i ratten
och köra framåt.
Läge för assisterad utkörning från
fickparkering
• Om föraren, under assistans, bedömer
att bilen är i ett läge där utkörning är
möjlig och vrider ratten upphör
assistansen i det läget.
• Assistansen kan inte användas om
inga bilar är parkerade framför dig,
eller om utrymmet mellan din bils
front och framförvarande parkerat
fordon är för stort.
• När du använder det assisterade läget
för utkörning från fickparkering beror
det på omgivningen om assistansen
kan användas.När du använder läget för assisterad
utkörning från fickparkering
Använd inte läget för assisterad
utkörning från fickparkering i följande
situationer eftersom det eventuellt inte
fungerar på rätt sätt:
• När vägbanan inte är belagd, t.ex.
grusväg.
• När det finns hjulspår eller andra
fördjupningar i vägen bredvid din bil.
• När vägen på sidan av din bil lutar.
• När något av följande finns bakom
bilen inom ytan som bilen behöver för
att köra ut:
– Träd eller stolpar
– Vattenposter
– Högt gräs, blomrabatter, etc.
– Väggar eller murar som omger bilen
– Väntande fordon nära
parkeringsplatsen
– Metallbalkar
– Väggar med utskjutande delar
– Hål
VARNING!
När du använder läget för assisterad
utkörning från fickparkering
Kör försiktigt i följande situation
eftersom sidosensorerna kan inte alltid
känna av föremål, vilket kan leda till en
olycka.
När ett föremål befinner sig i ett
område som ligger utanför
sidosensorernas avkänningsområde.
1Föremål
4.5 Använda förarstödssystemen
317
4
Körning

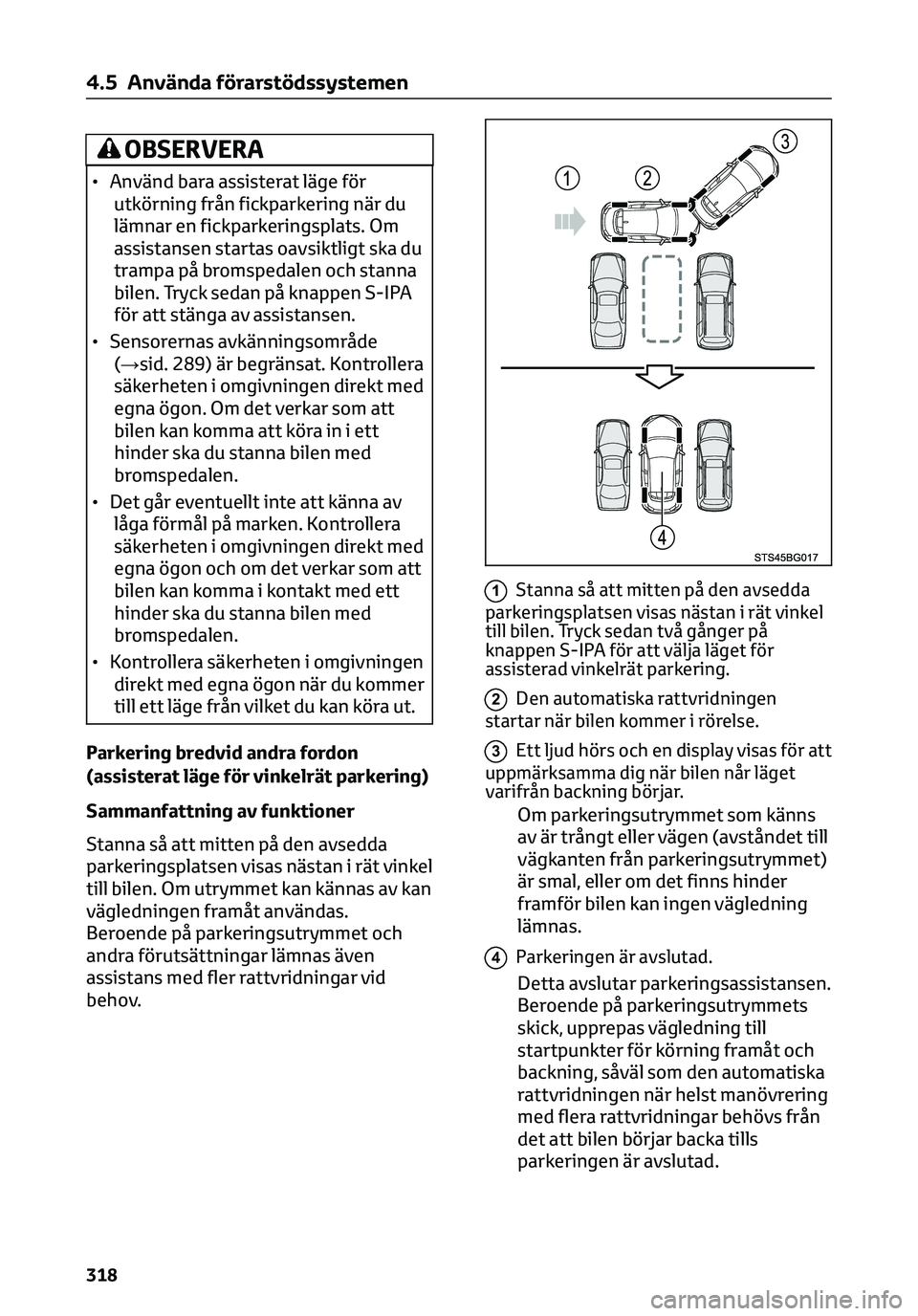

OBSERVERA
• Använd bara assisterat läge för
utkörning från fickparkering när du
lämnar en fickparkeringsplats. Om
assistansen startas oavsiktligt ska du
trampa på bromspedalen och stanna
bilen. Tryck sedan på knappen S-IPA
för att stänga av assistansen.
• Sensorernas avkänningsområde
(→sid. 289) är begränsat. Kontrollera
säkerheten i omgivningen direkt med
egna ögon. Om det verkar som att
bilen kan komma att köra in i ett
hinder ska du stanna bilen med
bromspedalen.
• Det går eventuellt inte att känna av
låga förmål på marken. Kontrollera
säkerheten i omgivningen direkt med
egna ögon och om det verkar som att
bilen kan komma i kontakt med ett
hinder ska du stanna bilen med
bromspedalen.
• Kontrollera säkerheten i omgivningen
direkt med egna ögon när du kommer
till ett läge från vilket du kan köra ut.
Parkering bredvid andra fordon
(assisterat läge för vinkelrät parkering)
Sammanfattning av funktioner
Stanna så att mitten på den avsedda
parkeringsplatsen visas nästan i rät vinkel
till bilen. Om utrymmet kan kännas av kan
vägledningen framåt användas.
Beroende på parkeringsutrymmet och
andra förutsättningar lämnas även
assistans med fler rattvridningar vid
behov.
1Stanna så att mitten på den avsedda
parkeringsplatsen visas nästan i rät vinkel
till bilen. Tryck sedan två gånger på
knappen S-IPA för att välja läget för
assisterad vinkelrät parkering.
2Den automatiska rattvridningen
startar när bilen kommer i rörelse.
3Ett ljud hörs och en display visas för att
uppmärksamma dig när bilen når läget
varifrån backning börjar.
Om parkeringsutrymmet som känns
av är trångt eller vägen (avståndet till
vägkanten från parkeringsutrymmet)
är smal, eller om det finns hinder
framför bilen kan ingen vägledning
lämnas.
4Parkeringen är avslutad.
Detta avslutar parkeringsassistansen.
Beroende på parkeringsutrymmets
skick, upprepas vägledning till
startpunkter för körning framåt och
backning, såväl som den automatiska
rattvridningen när helst manövrering
med flera rattvridningar behövs från
det att bilen börjar backa tills
parkeringen är avslutad.
4.5 Använda förarstödssystemen
318
