• Remfunctieregelsysteem
– De Parking Support Brake is
uitgeschakeld.
–
Er zijn ongeveer 2 seconden
verstreken nadat de auto door de
remregeling tot stilstand is gebracht.
– Het rempedaal wordt ingetrapt
nadat de auto tot stilstand is
gebracht door de remregeling.
– Het statische object bevindt zich
niet langer op een afstand van
ongeveer 2 tot 4 m van de auto in de
rijrichting van de auto.
Detectiebereik van de Parking Support
Brake-functie (voor stilstaande objecten)
Het detectiebereik van de Parking
Support Brake-functie (voor stilstaande
objecten) verschilt van dat van de Toyota
Parking Assist-sensor. (→Blz. 304)
Daardoor wordt de Parking Support
Brake-functie (voor stilstaande
objecten) mogelijk niet geactiveerd, ook
al signaleert de Toyota Parking
Assist-sensor een object en wordt er een
waarschuwing gegeven.
Situaties waarin het systeem mogelijk
niet goed werkt
→Blz. 306
Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
→Blz. 307
WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
→Blz. 308
Als de Parking Support Brake-functie
(voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op
een spoorwegovergang
→Blz. 318
Opmerkingen bij het wassen van de
auto
→Blz. 309
4.5 Gebruik van de ondersteunende systemen
322

4.5.14 Parking Support Brake-functie (voor voertuigen die achterlangs
rijden)*
*: Indien aanwezig
Als een radarsensor achter een auto signaleert die van rechts of links achter nadert en
het systeem bepaalt dat de kans op een aanrijding groot is, activeert deze functie de
remmen om de kans op een aanrijding met de naderende auto te verkleinen.
Voorbeelden van het in werking treden van de functie
Deze functie treedt in werking in situaties zoals hieronder aangegeven wanneer in de
rijrichting van de auto een auto wordt gesignaleerd.
Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of te laat ingetrapt
Soorten sensoren
→Blz. 297
Voorwaarden voor werking van de
Parking Support Brake-functie (voor
voertuigen die achterlangs rijden)
De functie werkt als het controlelampje
PKSB OFF niet brandt of knippert
(→
blz. 100, blz. 103) en aan alle
onderstaande voorwaarden wordt
voldaan:
• Begrenzingsregeling hybridesysteem
– De Parking Support Brake is
ingeschakeld.
– De rijsnelheid is ongeveer 15 km/h
of lager.–
Voertuigen die de auto van rechts of
links achter naderen met een snelheid
van ongeveer 8 km/h of meer.
– De selectiehendel staat in stand R.
– De Parking Support Brake stelt vast
dat er harder dan normaal moet
worden geremd om een aanrijding
met een naderende auto te
voorkomen.
• Remregeling
– De begrenzingsregeling van het
hybridesysteem is in werking.
– De Parking Support Brake stelt vast
dat een noodstop noodzakelijk is om
een aanrijding met een naderende
auto te voorkomen.
4.5 Gebruik van de ondersteunende systemen
323
4
Rijden

Schakelen terwijl het Simple
Intelligent Parking Assist-systeem in
werking is
Als het systeem vaststelt dat de
bestuurder van plan is om vooruit of
achteruit te rijden, blijft de
ondersteuning werken, ook al heeft de
bestuurder geschakeld voordat dit door
het systeem werd aangegeven. Doordat
de bediening door de bestuurder
verschilt van de door het systeem
geboden ondersteuning, neemt het
aantal keermanoeuvres mogelijk toe.
Controlelampje S-IPA in het
instrumentenpaneel (→blz. 103)
Dit controlelampje gaat branden
wanneer het stuurwiel automatisch
wordt bediend door het Simple
Intelligent Parking Assist-systeem.
Nadat de regeling wordt beëindigd,
knippert het controlelampje korte tijd en
dooft het vervolgens.
Pop-updisplay Toyota Parking
Assist-sensor
Als het Simple Intelligent Parking
Assist-systeem in werking is en de PKSB
(Parking Support Brake) een obstakel
signaleert, verschijnt automatisch een
pop-updisplay van de Toyota Parking
Assist-sensor op het
begeleidingsscherm (→blz. 301),
ongeacht of de PKSB (Parking Support
Brake) is in- of uitgeschakeld.
(→Blz. 315)
Als de rijsnelheid hoger dreigt te
worden dan de snelheidslimiet tijdens
de ondersteuningsregeling
Er klinkt een zoemer en er verschijnt een
melding dat de mogelijkheid bestaat dat
de rijsnelheid de snelheidslimiet zal
overschrijden. Trap, wanneer de melding
wordt weergegeven, het rempedaal
direct in om te decelereren. Als de auto
blijft accelereren, wordt de
ondersteuningsregeling onderbroken
wanneer de rijsnelheid een bepaalde
snelheid overschrijdt. (→Blz. 341)Fileparkeren (modus automatisch
fileparkeren)
Overzicht van functies
Wanneer er een parkeerplaats kan
worden gesignaleerd, wordt u naar voren
begeleid tot u de startpositie voor de
ondersteuningsregeling hebt bereikt.
Vervolgens kan de modus automatisch
fileparkeren worden gebruikt. Bovendien
wordt er afhankelijk van de parkeerplaats
en andere omstandigheden en indien
nodig ondersteuning verleend bij het
maken van meerdere keermanoeuvres.
1Blijf naar voren rijden en houd daarbij
de auto parallel aan de stoeprand of de
weg. Stop op het punt waarbij het midden
van de beoogde parkeerplaats vrijwel
haaks op de auto staat. Druk vervolgens
1 keer op de S-IPA-schakelaar om de
modus automatisch fileparkeren te
selecteren.
2Rijd recht vooruit en blijf daarbij
parallel aan de weg of stoeprand, zodat de
parkeerplaats wordt gesignaleerd.
3Er is een geluid te horen en er wordt
een display weergegeven om u te laten
weten wanneer de auto een positie bereikt
vanaf waar de ondersteuningsregeling kan
worden gebruikt om achteruit te rijden.
4.5 Gebruik van de ondersteunende systemen
328

Waarschuwingslampje Waarschuwingslampje/details/handelingen
(Knippert)Controlelampje Toyota Parking Assist-sensor OFF (indien aan-
wezig)
Geeft aan dat er een storing aanwezig is in de Toyota Parking
Assist-sensor
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is, doordat
een sensor mogelijk vuil is of is bedekt met bijvoorbeeld ijs.
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 305)
(Knippert)Controlelampje PKSB OFF (indien aanwezig)
Wanneer er een zoemer klinkt: Geeft aan dat er een storing aanwe-
zig is in het PKSB-systeem (Parking Support Brake)
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt: Dit geeft aan dat het systeem tij-
delijk niet beschikbaar is, doordat een sensor mogelijk vuil is of is
bedekt met bijvoorbeeld ijs.
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 319, blz. 446)
(Knippert)Controlelampje RCTA OFF (indien aanwezig)
Wanneer er een zoemer klinkt: Geeft aan dat er een storing aanwe-
zig is in de RCTA (Rear Crossing Traffic Alert)
Laat de auto onmiddellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren ge-
kwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt: Geeft aan dat de achterbumper
rondom de radarsensor vuil is, enz. (→Blz. 297)
Volg de instructies die worden weergegeven op het multi-
informatiedisplay. (→Blz. 311)
Controlelampje Traction Control
Geeft aan dat er een storing is in:
■De VSC (Vehicle Stability Control);
■De TRC (Traction Control); of
■De Hill Start Assist Control.
Het lampje gaat knipperen wanneer de VSC, de TRC, het ABS of de
Trailer Sway Control in werking is. (→Blz. 348)
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Geel)Waarschuwingslampje remsysteem
Geeft aan dat er een storing is in:
■Het regeneratieve remsysteem;
■Het elektronisch geregelde remsysteem; of
■De elektrisch bedienbare parkeerrem.
Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
7.2 Stappen die genomen moeten worden in noodgevallen
441
7
Bij problemen

WAARSCHUWING!
Gebruik van het compacte
reservewiel (indien aanwezig)
• Houd er rekening mee dat het
compacte reservewiel speciaal
ontworpen is voor gebruik onder uw
auto. Gebruik uw reservewiel
daarom niet onder een andere auto.
• Monteer niet gelijktijdig meer dan
één compact reservewiel onder uw
auto.
• Vervang het reservewiel zo snel
mogelijk door een wiel met een
standaardband.
• Vermijd plotseling accelereren,
abrupte stuuracties, plotseling
remmen en schakelhandelingen die
een plotselinge motorremwerking
veroorzaken.
Gebruik van het compacte
reservewiel (indien aanwezig)
Het kan voorkomen dat de rijsnelheid
niet goed wordt weergegeven en dat de
volgende systemen niet goed werken:
• ABS en Brake Assist
• VSC
•TRC
• EPS
• Automatic High Beam
*
• PCS (Pre-Crash Safety-systeem)*
• LTA (Lane Tracing Assist)
• Dynamic Radar Cruise Control met
volledig snelheidsbereik
*
• Cruise control*
• BSM (Blind Spot Monitor)*
• Toyota Parking Assist-sensor*
• S-IPA (Simple Intelligent Parking
Assist-systeem)*
• Rear View Monitor-systeem*
• Navigatiesysteem*
*
: Indien aanwezig
WAARSCHUWING!(Vervolg)
Snelheidsbeperking bij gebruik van
het compacte reservewiel (indien
aanwezig)
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet
ontworpen voor gebruik bij hoge
snelheden. Het niet opvolgen van deze
voorzorgsmaatregel kan leiden tot een
ongeval met dodelijk of ernstig letsel
tot gevolg.
Na gebruik van gereedschap en krik
Controleer voor het rijden of het
gereedschap en de krik weer goed zijn
opgeborgen en bevestigd. Dit om te
voorkomen dat een van deze
voorwerpen bij een aanrijding of bij
hard remmen letsel veroorzaakt.
OPMERKING
Rijd voorzichtig over oneffenheden in
het wegdek heen als het compacte
reservewiel onder de auto gemonteerd
is. (indien aanwezig)
De auto ligt lager op de weg als het
compacte reservewiel is gemonteerd
dan wanneer er gereden wordt met de
standaardbanden. Wees voorzichtig bij
het rijden over slechte wegen.
Rijden met sneeuwkettingen en het
compacte reservewiel (indien
aanwezig)
Monteer geen sneeuwketting op het
compacte reservewiel. De
sneeuwketting kan de carrosserie
beschadigen en het rijgedrag in
negatieve zin beïnvloeden.
Bij het vervangen van banden
Neem voor het verwijderen en plaatsen
van wielen, banden of
bandenspanningssensoren en -zenders
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
7.2 Stappen die genomen moeten worden in noodgevallen
476

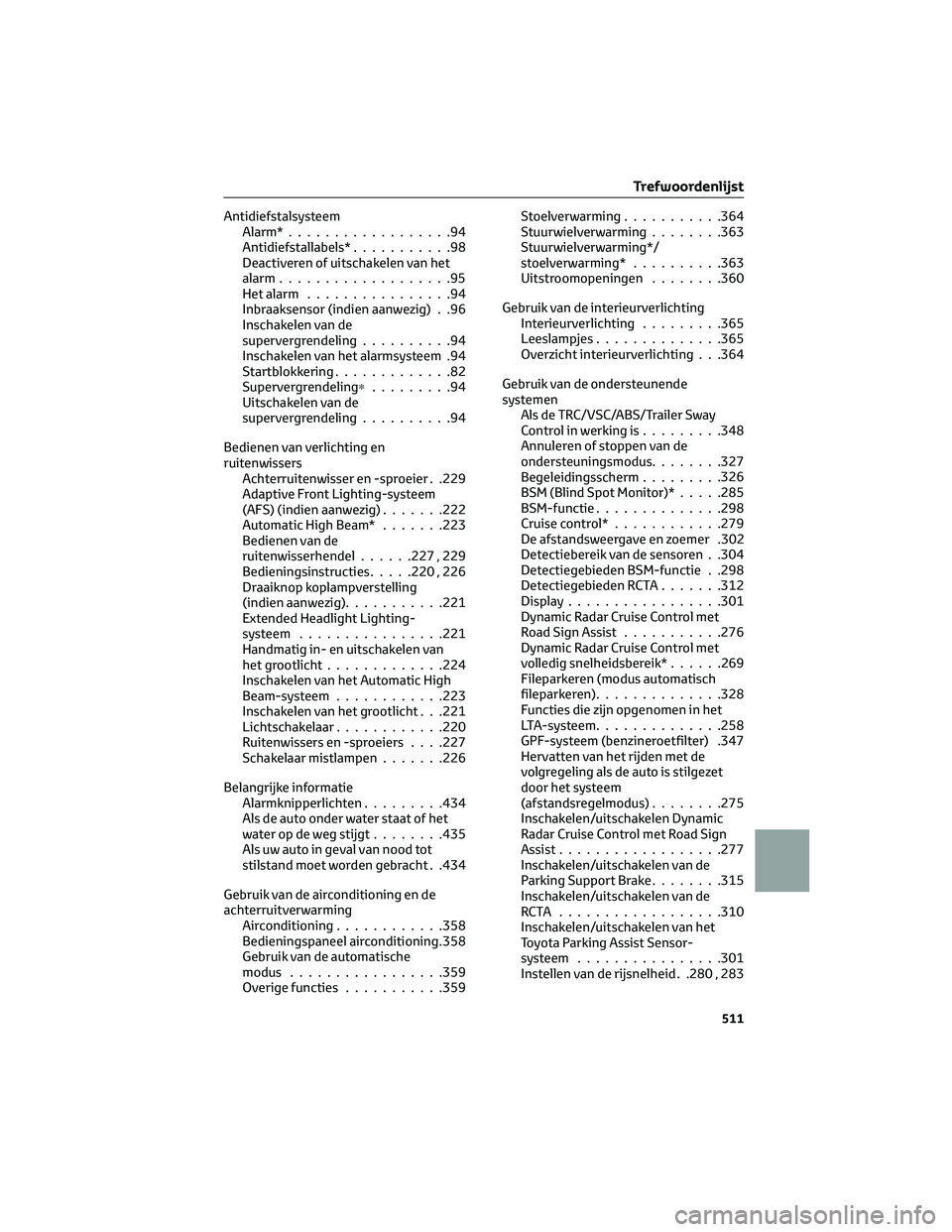

Antidiefstalsysteem
Alarm*..................94
Antidiefstallabels*...........98
Deactiveren of uitschakelen van het
alarm...................95
Het alarm................94
Inbraaksensor (indien aanwezig) . .96
Inschakelen van de
supervergrendeling..........94
Inschakelen van het alarmsysteem .94
Startblokkering.............82
Supervergrendeling∗.........94
Uitschakelen van de
supervergrendeling..........94
Bedienen van verlichting en
ruitenwissers
Achterruitenwisser en -sproeier . .229
Adaptive Front Lighting-systeem
(AFS) (indien aanwezig).......222
Automatic High Beam*.......223
Bedienen van de
ruitenwisserhendel......227 , 229
Bedieningsinstructies.....220 , 226
Draaiknop koplampverstelling
(indien aanwezig)...........221
Extended Headlight Lighting-
systeem................221
Handmatig in- en uitschakelen van
het grootlicht.............224
Inschakelen van het Automatic High
Beam-systeem............223
Inschakelen van het grootlicht . . .221
Lichtschakelaar............220
Ruitenwissers en -sproeiers. . . .227
Schakelaar mistlampen.......226
Belangrijke informatie
Alarmknipperlichten.........434
Als de auto onder water staat of het
water op de weg stijgt........435
Als uw auto in geval van nood tot
stilstand moet worden gebracht . .434
Gebruik van de airconditioning en de
achterruitverwarming
Airconditioning............358
Bedieningspaneel airconditioning.358
Gebruik van de automatische
modus.................359
Overige functies...........359Stoelverwarming...........364
Stuurwielverwarming........363
Stuurwielverwarming*/
stoelverwarming*..........363
Uitstroomopeningen........360
Gebruik van de interieurverlichting
Interieurverlichting.........365
Leeslampjes..............365
Overzicht interieurverlichting . . .364
Gebruik van de ondersteunende
systemen
Als de TRC/VSC/ABS/Trailer Sway
Control in werking is.........348
Annuleren of stoppen van de
ondersteuningsmodus........327
Begeleidingsscherm........
.326
BSM (Blind Spot Monitor)*.....285
BSM-functie..............298
Cruise control*............279
De afstandsweergave en zoemer .302
Detectiebereik van de sensoren . .304
Detectiegebieden BSM-functie . .298
Detectiegebieden RCTA.......312
Display.................301
Dynamic Radar Cruise Control met
Road Sign Assist...........276
Dynamic Radar Cruise Control met
volledig snelheidsbereik*......269
Fileparkeren (modus automatisch
fileparkeren)..............328
Functies die zijn opgenomen in het
LTA-systeem..............258
GPF-systeem (benzineroetfilter) .347
Hervatten van het rijden met de
volgregeling als de auto is stilgezet
door het systeem
(afstandsregelmodus)........275
Inschakelen/uitschakelen Dynamic
Radar Cruise Control met Road Sign
Assist..................277
Inschakelen/uitschakelen van de
Parking Support Brake........315
Inschakelen/uitschakelen van de
RCTA ..................310
Inschakelen/uitschakelen van het
Toyota Parking Assist Sensor-
systeem................301
Instellen van de rijsnelheid . .280 , 283
Trefwoordenlijst
511

Instellen van de rijsnelheid
(afstandsregelmodus)........273
Instellingen LTA-systeem......260
Instellingen tussenafstand
(afstandsregelmodus)........274
In-/uitschakelen van de
BSM-functie..............286
Koppeling met PKSB (Parking
Support Brake-systeem) (indien
aanwezig)...............324
LTA (Lane Tracing Assist)*.....255
Meldingen multi-
informatiedisplay...........340
Meldingen op het multi-
informatiedisplay...........261
Naast andere auto's parkeren
(modus automatisch haaks
inparkeren)..............336
Naderingswaarschuwing
(afstandsregelmodus)........275
Ondersteunde soorten
verkeersborden............266
Ondersteunende systemen.....348
Ondersteunend systeem......232
Overzicht systeem..........316
Overzicht van de Blind Spot
Monitor.................285
Overzicht van de functie......265
Overzicht van de Rear Crossing
Traffic Alert..............310
Overzicht van functies .255 , 269, 279,
283, 324
Parking Support Brake-functie
(voor stilstaande objecten)*. . . .320
Parking Support Brake-functie
(voor voertuigen die achterlangs
rijden)*.................323
PCS (Pre-Crash Safety-systeem)* .244
PKSB (Parking Support Brake)* . .315
PKSB-systeem (Parking Support
Brake)..................315
RCTA ..................311
RCTA (Rear Crossing Traffic
Alert)*.................310
Rijden in de afstandsregelmodus .272
Rijmodus selecteren.........282
RSA (Road Sign Assist)*.......265
Selecteren van de constante-
snelheidsregelmodus........275
Selecteren van de rijmodus.....282
Sensoren................232Signaleerbare objecten en
beschikbaarheid functie.......244
S-IPA (Simple Intelligent Parking
Assist-systeem)*...........324
Snelheidsbegrenzer*........283
Soorten sensoren. . . .301 , 321, 323
Systeemfuncties...........245
Systeemonderdelen.........269
Tabel met ondersteuningsmodi en
functies van het Simple Intelligent
Parking Assist-systeem.......325
Toyota Parking Assist-sensor* . . .301
Toyota Safety Sense*........232
Uitschakelen en hervatten van de
constante-snelheidsregeling. . . .281
Uitschakelen en hervatten van de
snelheidsbegrenzer.........284
Uitschakelen en hervatten van de
snelheidsregeling...........275
Uitschakelen van het TRC-
systeem................348
Voorbeelden van het in werking
treden van de functie.....320 , 323
Voorzorgsmaatregelen tijdens het
gebruik.................343
Waarschuwingsfunctie.......267
Weergaven en zoemers voor
begrenzingsregeling hybride
systeem en remregeling.......316
Weergave op het multi-
informatiedisplay...........265
Wegrijden van een parkeerplaats na
het fileparkeren (modus
parkeerplaats fileparkeren
verlaten)................332
Wijzigen van de ingestelde
snelheid..........273 , 280, 283
Wijzigen van de
ondersteuningsmodus........326
Wijzigen van de tussenafstand
(afstandsregelmodus)........274
Wijzigen van instellingen van het
Pre-Crash Safety-systeem.....247
Gebruik van de opbergmogelijkheden
Bagageafdekking...........371
Bagagehaken (indien aanwezig) . .368
Bekerhouders.............368
Consolevak..............367
Dashboardkastje...........366
Extra opbergvakken.........369
Trefwoordenlijst
512
