Gdzie dokonywaç przeglàdów i napraw?
W celu utrzymania mo˝liwie najwy˝szej sprawnoÊci samochodu zalecane jest
powierzanie wszelkich napraw, przeglàdów i czynnoÊci serwisowych autoryzo-
wanej stacji obs∏ugi Toyoty lub odpowiednio przygotowanym i wyposa˝onym
specjalistom. CzynnoÊci serwisowe, przeglàdy i ewentualne naprawy wykony-
wane w ramach gwarancji najlepiej zlecaç autoryzowanej stacji obs∏ugi Toyoty,
która u˝yje wy∏àcznie oryginalnych cz´Êci zamiennych Toyoty. War to te˝ korzy-
staç z us∏ug autoryzowanych stacji obs∏ugi Toyoty w przypadku obs∏ug serwiso-
wych i wszelkich napraw nieobj´tych gwarancjà producenta samochodu, ponie-
wa˝ stacje te sà wyspecjalizowane w obs∏udze samochodów marki Toyota,
a ich wysoce wykwalifikowani pracownicy potrafià poradziç sobie z wszelkimi
problemami, jakie mogà zdarzyç si´ w trakcie eksploatacji tego samochodu.
Autoryzowane stacje obs∏ugi Toyoty lub inne odpowiednio przygotowane i wy-
posa˝one specjalistyczne warsztaty ze wzgl´du na to, ˝e posiadajà du˝e do-
Êwiadczenie w obs∏udze samochodów Toyota, rzetelnie i za rozsàdnà cen´
wykonajà wszelkie niezb´dne przeglàdy i obs∏ugi okresowe tego samochodu.
Kiedy samochód wymaga naprawy?
Nale˝y zwracaç uwag´ na wszelkie zmiany w zachowaniu si´ samochodu
podczas jazdy, nietypowe dêwi´ki i inne oznaki Êwiadczàce o koniecznoÊci in-
terwencji serwisowej. Najwa˝niejsze z nich, to:
Przerywana praca lub d∏awienie si´ silnika, odg∏osy dzwonienia
Wyraêna utrata mocy
Nietypowe odg∏osy dobiegajàce z silnika
Âlady wycieków pod samochodem (Jednak woda kapiàca z elementów
uk∏adu klimatyzacji, który pracowa∏, jest zjawiskiem normalnym.)
Zmiana odg∏osu pracy uk∏adu wydechowego (Mo˝e to byç objawem ulatnia-
nia si´ niebezpiecznego dla zdrowia tlenku w´gla. Nale˝y wtedy jechaç
z otwar tymi oknami i natychmiast zleciç sprawdzenie uk∏adu wydechowego.)
Widoczne obni˝enie ciÊnienia w ogumieniu, pisk ogumienia podczas skr´-
cania, nierównomierne zu˝ycie bie˝nika
Âciàganie samochodu w jednà stron´ podczas jazdy po p∏askiej, prostej
drodze
Nietypowe odg∏osy towarzyszàce pracy elementów zawieszenia
Spadek skutecznoÊci hamulców, „mi´kki” peda∏ hamulca zasadniczego,
zapadanie si´ peda∏u niemal do pod∏ogi, Êciàganie samochodu w jednà
stron´ podczas hamowania
Sta∏e utrzymywanie si´ temperatury silnika powy˝ej normalnego zakresu
(
S. 684, 755)
Zaobserwowanie jednego z powy˝szych objawów wymaga niezw∏ocznego
oddania samochodu do regulacji lub naprawy w autoryzowanej stacji obs∏ugi
Toyoty lub innym specjalistycznym warsztacie.
6-2. Obs∏uga techniczna589
6
Obs∏uga techniczna i konserwacja
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 589

5906-2. Obs∏uga techniczna
Nieprzestrzeganie zasad dba∏oÊci o stan techniczny samochodu
Grozi doprowadzeniem do powa˝nej awarii samochodu, a tak˝e spowodo-
waniem wypadku, w wyniku którego mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Ârodki ostro˝noÊci podczas prac przy akumulatorze 12-woltowym
Bieguny akumulatora 12-woltowego, zaciski jego przewodów oraz powià-
zane z nimi elementy wyposa˝enia zawierajà potencjalnie niebezpieczne
dla zdrowia zwiàzki o∏owiu lub czysty o∏ów, o których wiadomo, ˝e powodu-
jà uszkodzenia mózgu. Po ka˝dym kontakcie z akumulatorem 12-woltowym
nale˝y umyç r´ce. (
S. 604)
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 590

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie591
6
Obs∏uga techniczna i konserwacja
Ârodki ostro˝noÊci podczas wykonywania
czynnoÊci serwisowych
Podczas samodzielnego wykonywania czynnoÊci serwisowych
nale˝y przestrzegaç podanych w tym rozdziale wskazówek i pro-
cedur post´powania.
Pozycja Narz´dzia i materia∏y
Poziom na∏adowa-
nia akumulatora
12-woltowego
(
S. 604)
óWersje z silnikiem 2ZR-FXE
• Ciep∏a woda • Soda oczyszczona • Smar
• Standardowy klucz do nakr´tek
(do zacisków akumulatora 12-woltowego)
óWersje z silnikiem M20A-FXS
• Smar
• Standardowy klucz do nakr´tek
(do zacisków akumulatora 12-woltowego)
Poziom p∏ynu
w uk∏adzie
ch∏odzenia
silnika/sterownika
mocy (
S. 602)• „Toyota Super Long Life Coolant” lub podobnej jakoÊci
niskokrzepnàcy roztwór na bazie glikolu etylenowego,
niezawierajàcy krzemianów, amin, azotynów ani boranów,
wytwarzany z wykorzystaniem technologii wysoce
trwa∏ych hybrydowych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant” jest gotowym
do u˝ytku roztworem, zawierajàcym 50% koncentratu
niskokrzepnàcego i 50% wody dejonizowanej.
• Lejek (tylko do dolewania p∏ynu).
Poziom oleju
w silniku
spalinowym
(
S. 599)• Oryginalny olej Toyoty „Toyota Genuine Motor Oil” lub
jego odpowiednik
• Szmatka lub r´cznik papierowy
• Lejek (tylko do dolewania oleju)
˚arówki
(
S. 651)• ˚arówka o takim samym oznaczeniu i mocy jak orygi-
nalna
• Ârubokr´t z krzy˝owà koƒcówkà
• Ârubokr´t z p∏askà koƒcówkà
• Klucz
Ch∏odnica
i skraplacz
(
S. 604)— Bezpieczniki
(
S. 646)• Bezpiecznik o pràdzie znamionowym takim samym,
jak wymieniany
Otwór wentylacyjny
komory akumulatora
trakcyjnego (
S. 638)• Odkurzacz itp.
• Ârubokr´t z krzy˝owà koƒcówkà
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 591

5926-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W komorze silnikowej znajdujà si´ mechanizmy, które mogà niespodziewanie
zadzia∏aç, jak równie˝ p∏yny, które mogà byç goràce, a tak˝e urzàdzenia, któ-
re mogà byç pod napi´ciem. W celu unikni´cia Êmierci lub powa˝nych obra-
˝eƒ cia∏a nale˝y przestrzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci serwisowych w komorze silnikowej
Upewniç si´, ˝e na wyÊwietlaczu wielofunkcyjnym nie jest wyÊwietlana infor-
macja o wybraniu stanu operacyjnego „ACCESSORY” lub „IGNITION ON”
oraz, ˝e lampka kontrola stanu gotowoÊci „READY” jest wy∏àczona.
Trzymaç d∏onie, fragmenty ubrania i narz´dzia z dala od poruszajàcych
si´ wentylatorów i pasków nap´dowych.
BezpoÊrednio po zatrzymaniu samochodu nie dotykaç silnika, sterownika
mocy, ch∏odnicy, kolektora wydechowego ani innych elementów, które
mogà byç goràce. Równie˝ oleje i p∏yny mogà byç goràce.
Nie pozostawiaç w komorze silnikowej ˝adnych ∏atwopalnych materia-
∏ów, np. papieru, szmat.
W pobli˝u elementów uk∏adu paliwowego i akumulatora 12-woltowego
nie wolno paliç i powodowaç iskrzenia ani zbli˝aç si´ z otwar tym ogniem.
Paliwo i akumulator 12-woltowy sà ∏atwopalne.
Podczas kontaktu z akumulatorem 12-woltowym nale˝y zachowaç
szczególnà ostro˝noÊç. Zawiera on trujàcy i ˝ràcy kwas siarkowy.
P∏yn hamulcowy jest niebezpieczny dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowanych. W przypadku dostania si´ p∏y-
nu do oczu lub na r´ce nale˝y je natychmiast przemyç czystà wodà.
W razie dalszego odczuwania dyskomfor tu nale˝y zg∏osiç si´ do lekarza.
Podczas wykonywania czynnoÊci serwisowych w pobli˝u wentylato-
rów elektrycznych i ch∏odnicy
Upewniç si´, ˝e przyciskiem rozruchu wybrany jest stan wy∏àczony.
Elektrycznie nap´dzane wentylatory ch∏odnicy mogà samoczynnie ruszyç,
je˝eli przyciskiem rozruchu wybrany jest stan ON, w∏àczony jest uk∏ad kli-
matyzacji i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest wysoka.
(
S. 604)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne, aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi materia∏ami.
CiÊnienie
w ogumieniu
(
S. 630)• Manometr do pomiaru ciÊnienia w ogumieniu
• èród∏o spr´˝onego powietrza
P∏yn
do spryskiwaczy
(
S. 609)• Woda lub p∏yn do spryskiwaczy zawierajàcy Êrodek
przeciw zamarzaniu (w sezonie zimowym)
• Lejek (tylko do dolewania wody lub p∏ynu do spryskiwaczy) Pozycja Narz´dzia i materia∏y
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 592

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie593
6
Obs∏uga techniczna i konserwacja
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowadzanego do silnika grozi przyspieszo-
nym zu˝yciem mechanicznym silnika, spowodowanym przez znajdujàce
si´ w powietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki poziom p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbiorniczku nieco obni˝a si´ w miar´ zu˝y-
wania si´ ok∏adzin ciernych, a tak˝e przy wysokim poziomie p∏ynu w akumu-
latorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego w zbiorniczku wymaga cz´stego uzupe∏-
niania, mo˝e to oznaczaç powa˝nà awari´.
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 593

Pociàgnàç dêwigni´ zwalnia-
jàcà zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
Przesunàç w bok dêwigni´ za-
czepu pomocniczego i pod-
nieÊç pokryw´.
Zablokowaç otwar tà pokryw´
silnika, umieszczajàc koniec
drà˝ka podporowego w przewi-
dzianym do tego celu otworze.
3
2
1
5946-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Pokr ywa silnika
W celu otwarcia pokrywy silnika nale˝y z kabiny samochodu
zwolniç jej zamek.
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 594

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie595
6
Obs∏uga techniczna i konserwacja
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, ˝e pokrywa silnika zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podporo-
wy zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy silnika
z uniesionym drà˝kiem podporowym mo˝e doprowadziç do jej wygi´cia.
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 595

Z przodu
Z ty∏u
5966-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

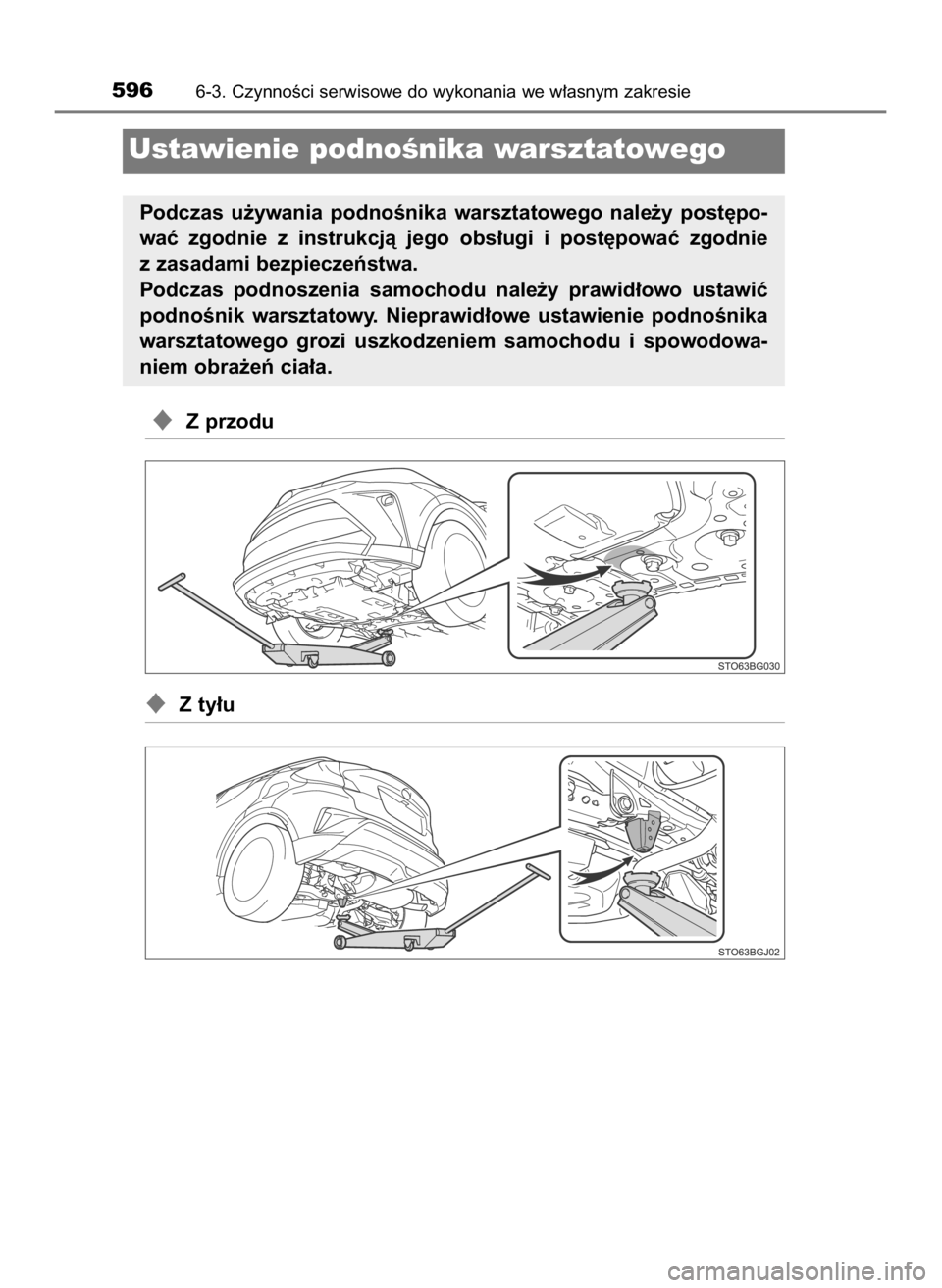

Ustawienie podnoÊnika warsztatowego
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´po-
waç zgodnie z instrukcjà jego obs∏ugi i post´powaç zgodnie
z zasadami bezpieczeƒstwa.
Podczas podnoszenia samochodu nale˝y prawid∏owo ustawiç
podnoÊnik warsztatowy. Nieprawid∏owe ustawienie podnoÊnika
warsztatowego grozi uszkodzeniem samochodu i spowodowa-
niem obra˝eƒ cia∏a.
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 596

óWersje z silnikiem 2ZR-FXE
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie597
6
Obs∏uga techniczna i konserwacja
Komora silnikowa
Zbiornik p∏ynu
do spryskiwaczy (
S. 609)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
silnika (
S. 602)
Skrzynki bezpieczników
(
S. 646)
Miarka poziomu oleju
silnikowego (
S. 599)
Korek wlewu oleju do silnika
(
S. 600)Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
sterownika mocy (
S. 602)
Akumulator 12-woltowy
(
S. 604)
Ch∏odnica silnika (
S. 604)
Skraplacz (
S. 604)
Elektryczne wentylatory
ch∏odnicy
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 597

óWersje z silnikiem M20A-FXS
Akumulator 12-woltowy (wersje z silnikiem M20A-FXS)
S. 610
5986-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zbiornik p∏ynu
do spryskiwaczy (
S. 609)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
silnika (
S. 602)
Skrzynki bezpieczników
(
S. 646)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
sterownika mocy (
S. 602)Korek wlewu oleju do silnika
(
S. 600)
Miarka poziomu oleju
silnikowego (
S. 599)
Ch∏odnica silnika (
S. 604)
Skraplacz (
S. 604)
Elektryczne wentylatory
ch∏odnicy
18 C_HR HV OM10764E 6/22/22 11:57 AM Page 598
