1692. Quadro strumenti
2
Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L

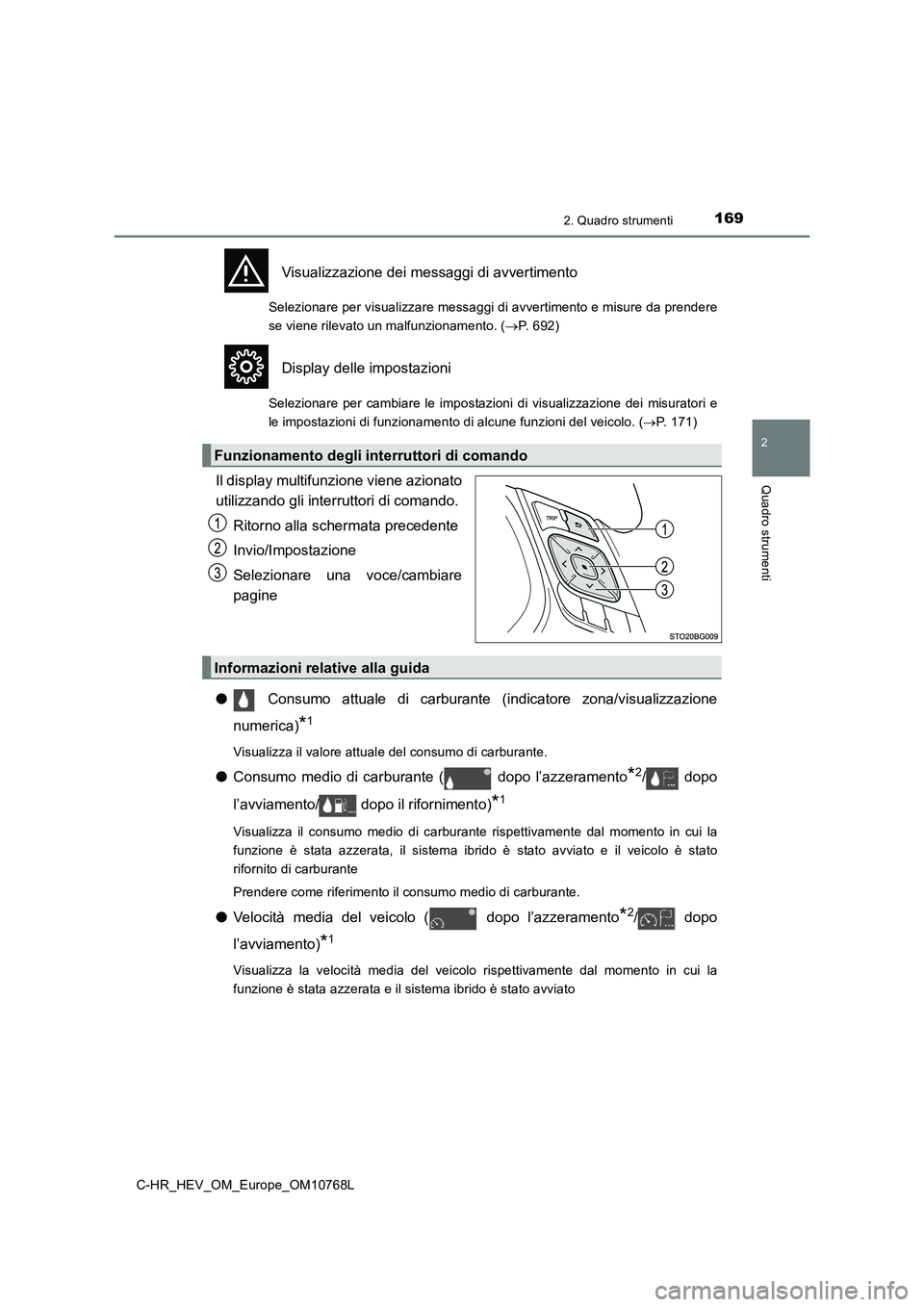

Visualizzazione dei messaggi di avvertimento
Selezionare per visualizzare messaggi di avvertimento e misure da prendere
se viene rilevato un malfunzionamento. ( P. 6 9 2 )
Display delle impostazioni
Selezionare per cambiare le impostazioni di visualizzazione dei misuratori e
le impostazioni di funzionamento di alcune funzioni del veicolo . (P. 1 7 1 )
Il display multifunzione viene azionato
utilizzando gli interruttori di comando.
Ritorno alla schermata precedente
Invio/Impostazione
Selezionare una voce/cambiare
pagine
● Consumo attuale di carburante (indicatore zona/visualizzazione
numerica)*1
Visualizza il valore attuale del consumo di carburante.
● Consumo medio di carburante ( dopo l’azzeramento*2/ dopo
l’avviamento/ dopo il rifornimento)*1
Visualizza il consumo medio di carburante rispettivamente dal m omento in cui la
funzione è stata azzerata, il sistema ibrido è stato avviato e il veicolo è stato
rifornito di carburante
Prendere come riferimento il consumo medio di carburante.
● Velocità media del veicolo ( dopo l’azzeramento*2/ dopo
l’avviamento)*1
Visualizza la velocità media del veicolo rispettivamente dal mo mento in cui la
funzione è stata azzerata e il sistema ibrido è stato avviato
Funzionamento degli interruttori di comando
Informazioni relative alla guida

1702. Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L

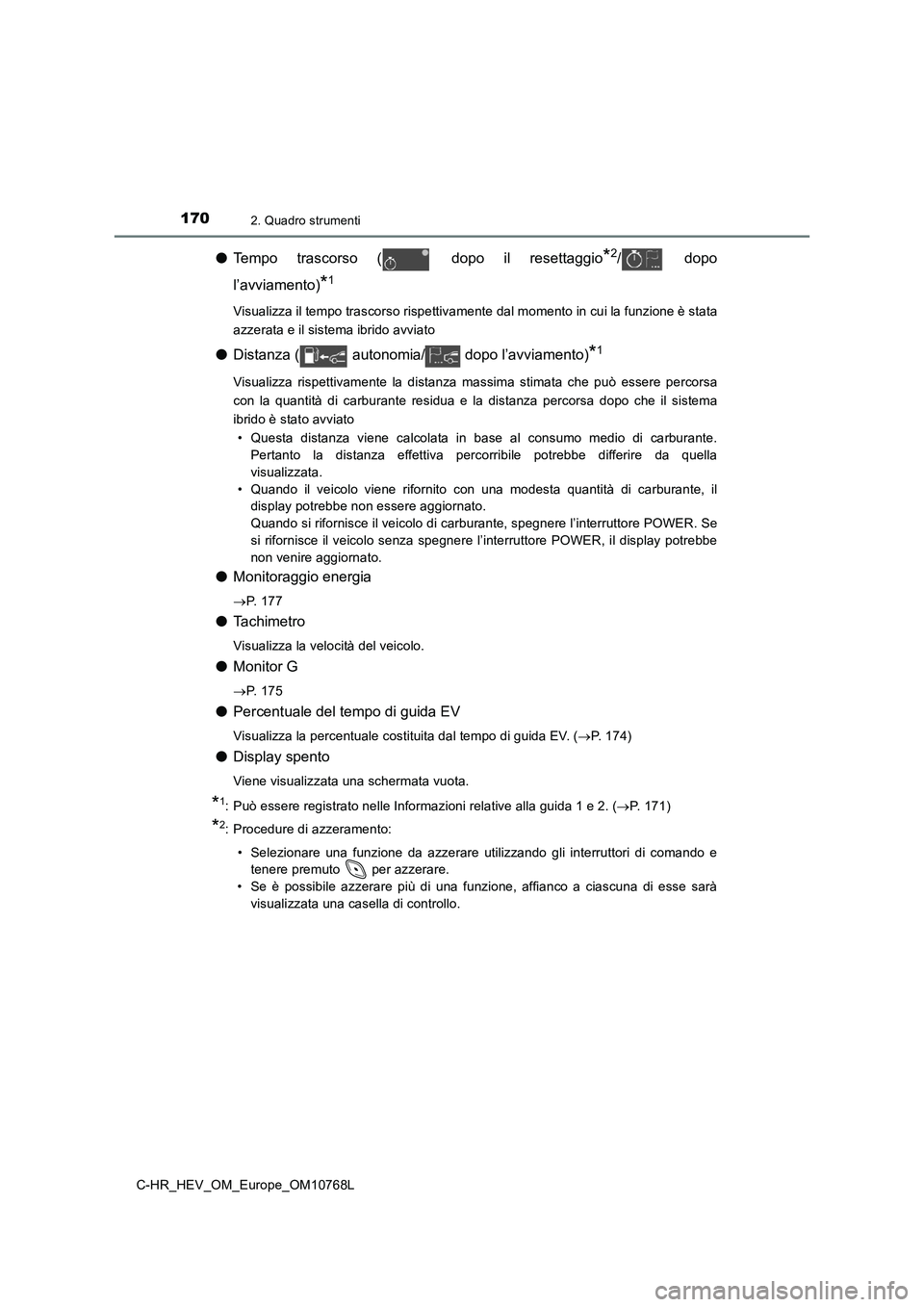

●Tempo trascorso ( dopo il resettaggio*2/ dopo
l’avviamento)*1
Visualizza il tempo trascorso rispettivamente dal momento in cu i la funzione è stata
azzerata e il sistema ibrido avviato
● Distanza ( autonomia/ dopo l’avviamento)*1
Visualizza rispettivamente la distanza massima stimata che può essere percorsa
con la quantità di carburante residua e la distanza percorsa do po che il sistema
ibrido è stato avviato
• Questa distanza viene calcolata in base al consumo medio di ca rburante.
Pertanto la distanza effettiva percorribile potrebbe differire da quella
visualizzata.
• Quando il veicolo viene rifornito con una modesta quantità di carburante, il
display potrebbe non essere aggiornato.
Quando si rifornisce il veicolo di carburante, spegnere l’inter ruttore POWER. Se
si rifornisce il veicolo senza spegnere l’interruttore POWER, i l display potrebbe
non venire aggiornato.
● Monitoraggio energia
P. 177
●Ta c h i m e t r o
Visualizza la velocità del veicolo.
●Monitor G
P. 175
●Percentuale del tempo di guida EV
Visualizza la percentuale costituita dal tempo di guida EV. (P. 174)
●Display spento
Viene visualizzata una schermata vuota.
*1: Può essere registrato nelle Informazioni relative alla guida 1 e 2. (P. 171)
*2: Procedure di azzeramento:
• Selezionare una funzione da azzerare utilizzando gli interrutt ori di comando e
tenere premuto per azzerare.
• Se è possibile azzerare più di una funzione, affianco a ciascu na di esse sarà
visualizzata una casella di controllo.

1712. Quadro strumenti
2
Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L
Le impostazioni delle seguenti voci possono essere modificate, fare
riferimento a P. 781.
Per le funzioni che possono essere attivate o disattivate, la f unzione passa da
attiva a non attiva tutte le volte che viene premuto il pulsant e .
● LTA (Mantenimento attivo della corsia) (P. 384)*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione della funzione di centraggio della corsia
• Sensibilità avviso
• Attivazione/disattivazione avvertimento stabilizzatore
• Sensibilità sbandamento
● PCS (Sistema di sicurezza pre-crash) (P. 367)*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione PCS
• Sensibilità PCS
● BSM (Monitoraggio punti ciechi) (P. 435)*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione funzione BSM
• Sensibilità BSM
• Luminosità BSM
• Attivazione/disattivazione funzione RCTA
● Sensore assistenza al parcheggio Toyota (P. 453)*1
Selezionare per attivare/disattivare il sensore assistenza al parcheggio
To y o t a .
● PKSB (Sistema di assistenza alla frenata nelle manovre di
parcheggio) ( P. 474)*1
Selezionare per abilitare/disattivare la Funzione di assistenza alla frenata
nelle manovre di parcheggio.
Display delle impostazioni

1722. Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L
● RSA (Riconoscimento segnaletica stradale) (P. 399, 419)*1
Selezionare per configurare le seguenti voci.
• Attivazione/disattivazione RSA
• Attivazione/disattivazione del regolatore della velocità di cr ociera a radar con
riconoscimento segnaletica stradale
● Selezione modalità di guida (P. 430)
● Luminosità del quadro strumenti (P. 175)
Selezionare per regolare la lum inosità del quadro strumenti.
● Impostazioni veicolo
Selezionare il menu per configurare le seguenti voci.
• Impostazione del sensore assistenza al parcheggio Toyota
( P. 787)*1
Selezionare per modificare il volume del cicalino del sensore assistenza
al parcheggio Toyota.
• Impostazione del sensore assistenza al parcheggio
Toyota e della funzione RCTA ( P. 787)*1
Selezionare per modificare il volume del cicalino del sensore assistenza
al parcheggio Toyota e della funzione RCTA.
• Configurazione RSA (riconoscimento segnaletica stradale)
( P. 789)*1
Selezionare per configurare RSA (riconoscimento segnaletica stradale).
• Configurazione (Sistema di controllo pressione pneumatici)
( P. 617)
Selezionare per inizializzare il sistema di controllo pressione
pneumatici.

1732. Quadro strumenti
2
Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L

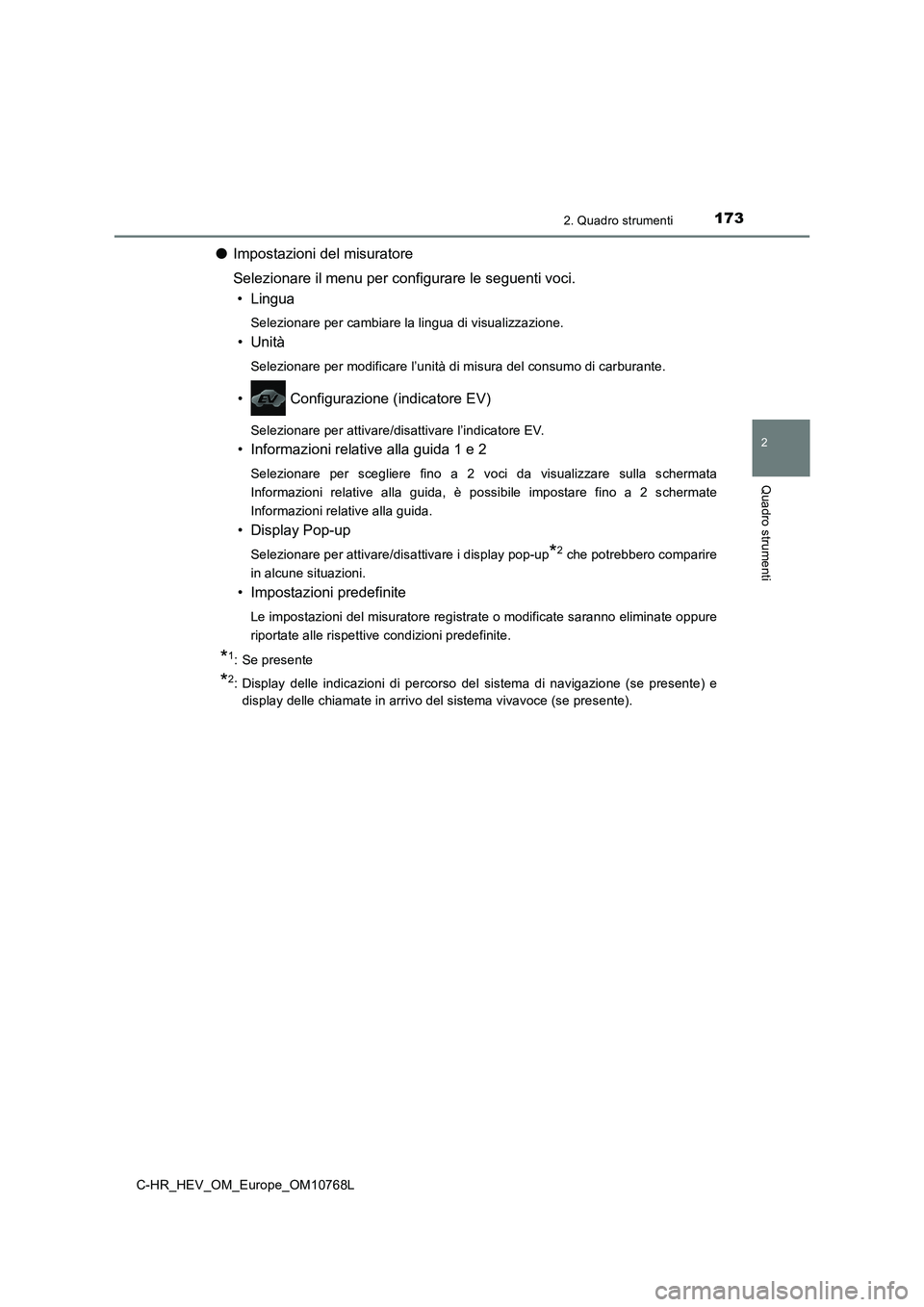

●Impostazioni del misuratore
Selezionare il menu per configurare le seguenti voci.
• Lingua
Selezionare per cambiare la lingua di visualizzazione.
•Unità
Selezionare per modificare l’unità di misura del consumo di car burante.
• Configurazione (indicatore EV)
Selezionare per attivare/disattivare l’indicatore EV.
• Informazioni relative alla guida 1 e 2
Selezionare per scegliere fino a 2 voci da visualizzare sulla schermata
Informazioni relative alla guida, è possibile impostare fino a 2 schermate
Informazioni relative alla guida.
• Display Pop-up
Selezionare per attivare/disattivare i display pop-up*2 che potrebbero comparire
in alcune situazioni.
• Impostazioni predefinite
Le impostazioni del misuratore registrate o modificate saranno eliminate oppure
riportate alle rispettive condizioni predefinite.
*1: Se presente
*2: Display delle indicazioni di percorso del sistema di navigazio ne (se presente) e
display delle chiamate in arrivo del sistema vivavoce (se prese nte).

1742. Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L

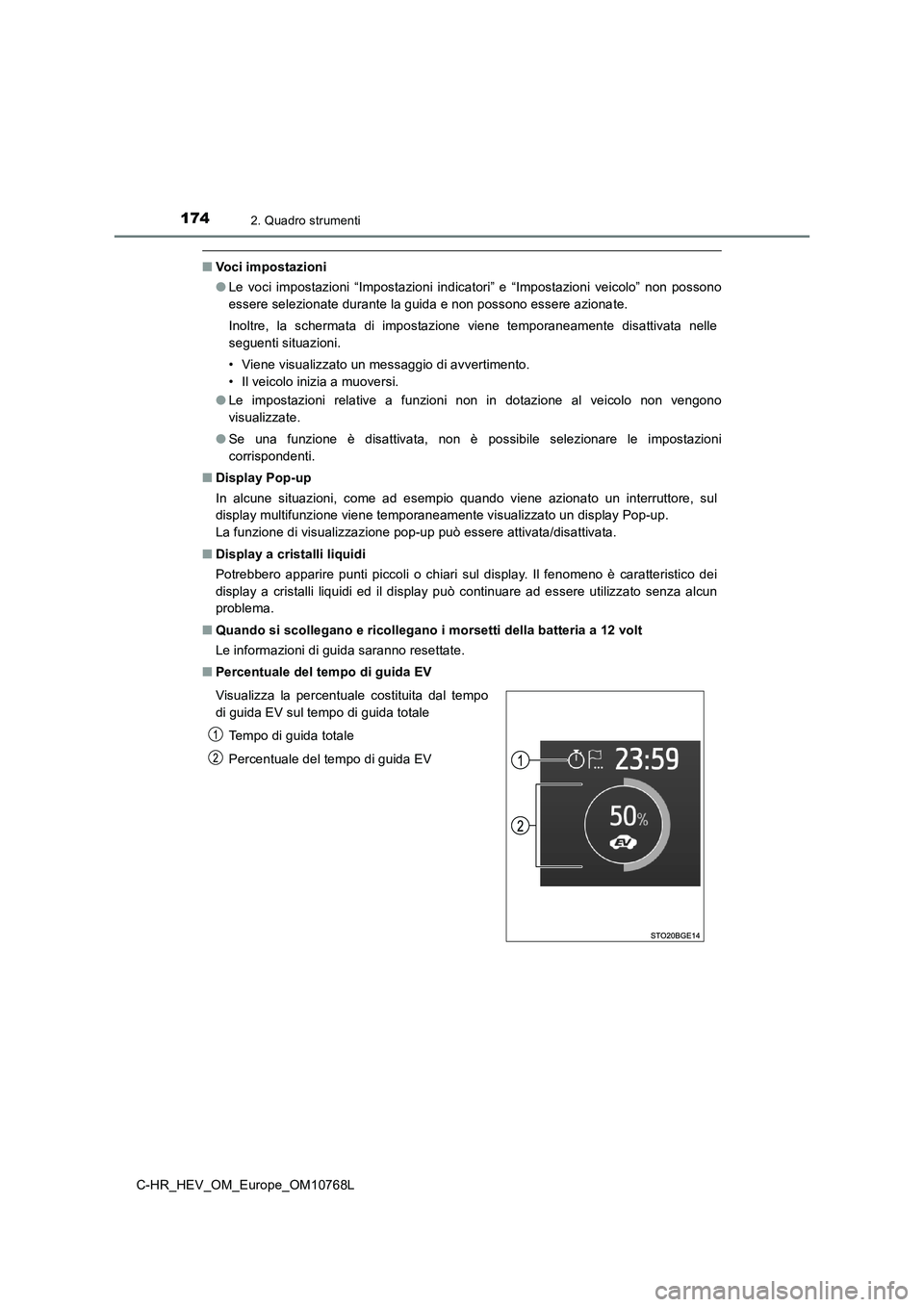

■Voci impostazioni
● Le voci impostazioni “Impostazioni indicatori” e “Impostazioni veicolo” non possono
essere selezionate durante la guida e non possono essere aziona te.
Inoltre, la schermata di impostazione viene temporaneamente dis attivata nelle
seguenti situazioni.
• Viene visualizzato un messaggio di avvertimento.
• Il veicolo inizia a muoversi.
● Le impostazioni relative a funzioni non in dotazione al veicolo non vengono
visualizzate.
● Se una funzione è disattivata, non è possibile selezionare le impostazioni
corrispondenti.
■ Display Pop-up
In alcune situazioni, come ad esempio quando viene azionato un interruttore, sul
display multifunzione viene temporaneamente visualizzato un dis play Pop-up.
La funzione di visualizzazione pop-up può essere attivata/disat tivata.
■ Display a cristalli liquidi
Potrebbero apparire punti piccoli o chiari sul display. Il feno meno è caratteristico dei
display a cristalli liquidi ed il display può continuare ad ess ere utilizzato senza alcun
problema.
■ Quando si scollegano e ricollegano i morsetti della batteria a 12 volt
Le informazioni di guida saranno resettate.
■ Percentuale del tempo di guida EV
Visualizza la percentuale costituita dal tempo
di guida EV sul tempo di guida totale
Tempo di guida totale
Percentuale del tempo di guida EV

1752. Quadro strumenti
2
Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L

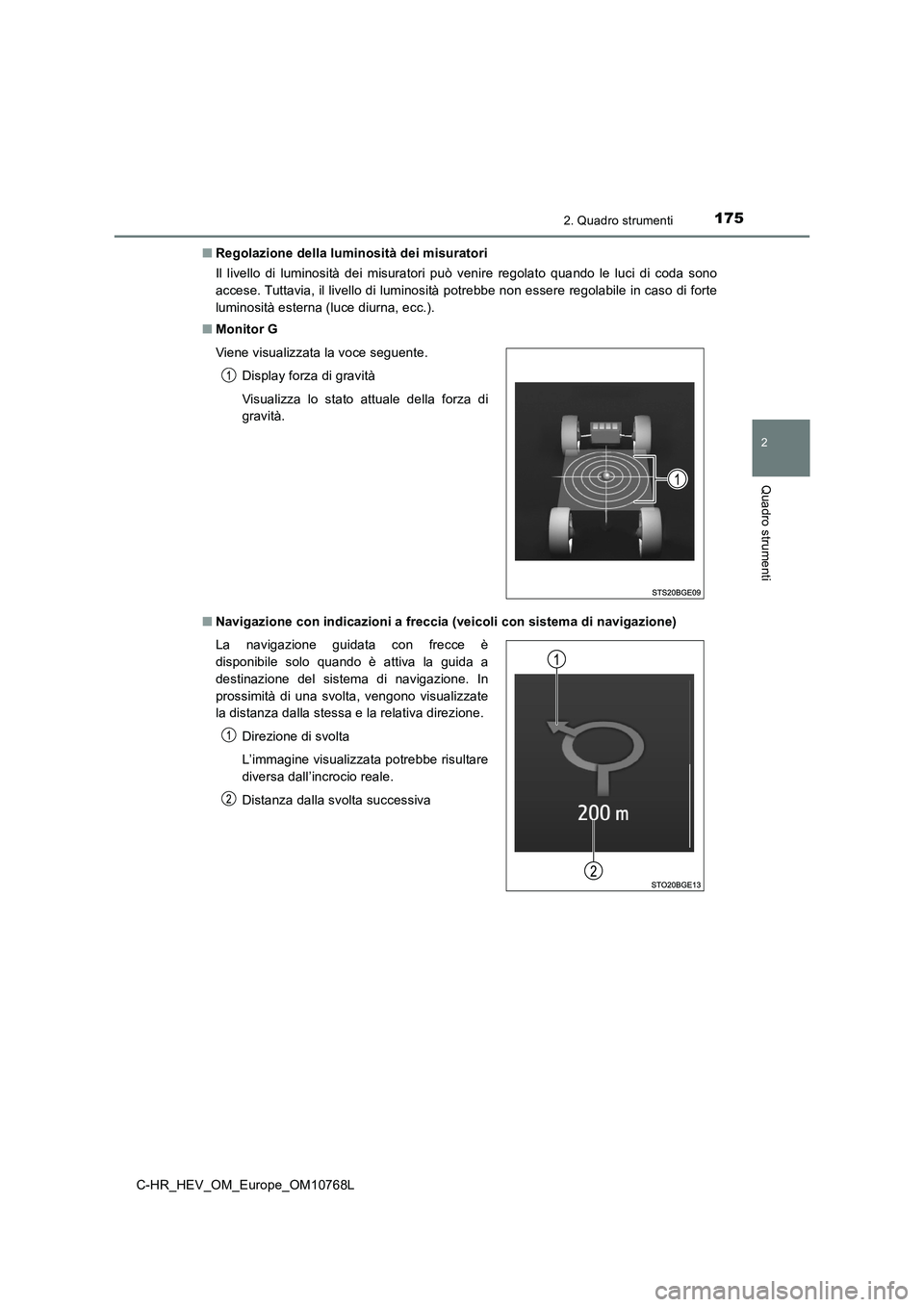

■ Regolazione della luminosità dei misuratori
Il livello di luminosità dei misuratori può venire regolato qua ndo le luci di coda sono
accese. Tuttavia, il livello di luminosità potrebbe non essere regolabile in caso di forte
luminosità esterna (luce diurna, ecc.).
■ Monitor G
■ Navigazione con indicazioni a freccia (veicoli con sistema di navigazione)
Viene visualizzata la voce seguente.
Display forza di gravità
Visualizza lo stato attuale della forza di
gravità.
La navigazione guidata con frecce è
disponibile solo quando è attiva la guida a
destinazione del sistema di navigazione. In
prossimità di una svolta, vengono visualizzate
la distanza dalla stessa e la relativa direzione.
Direzione di svolta
L’immagine visualizzata potrebbe risultare
diversa dall’incrocio reale.
Distanza dalla svolta successiva

1762. Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L

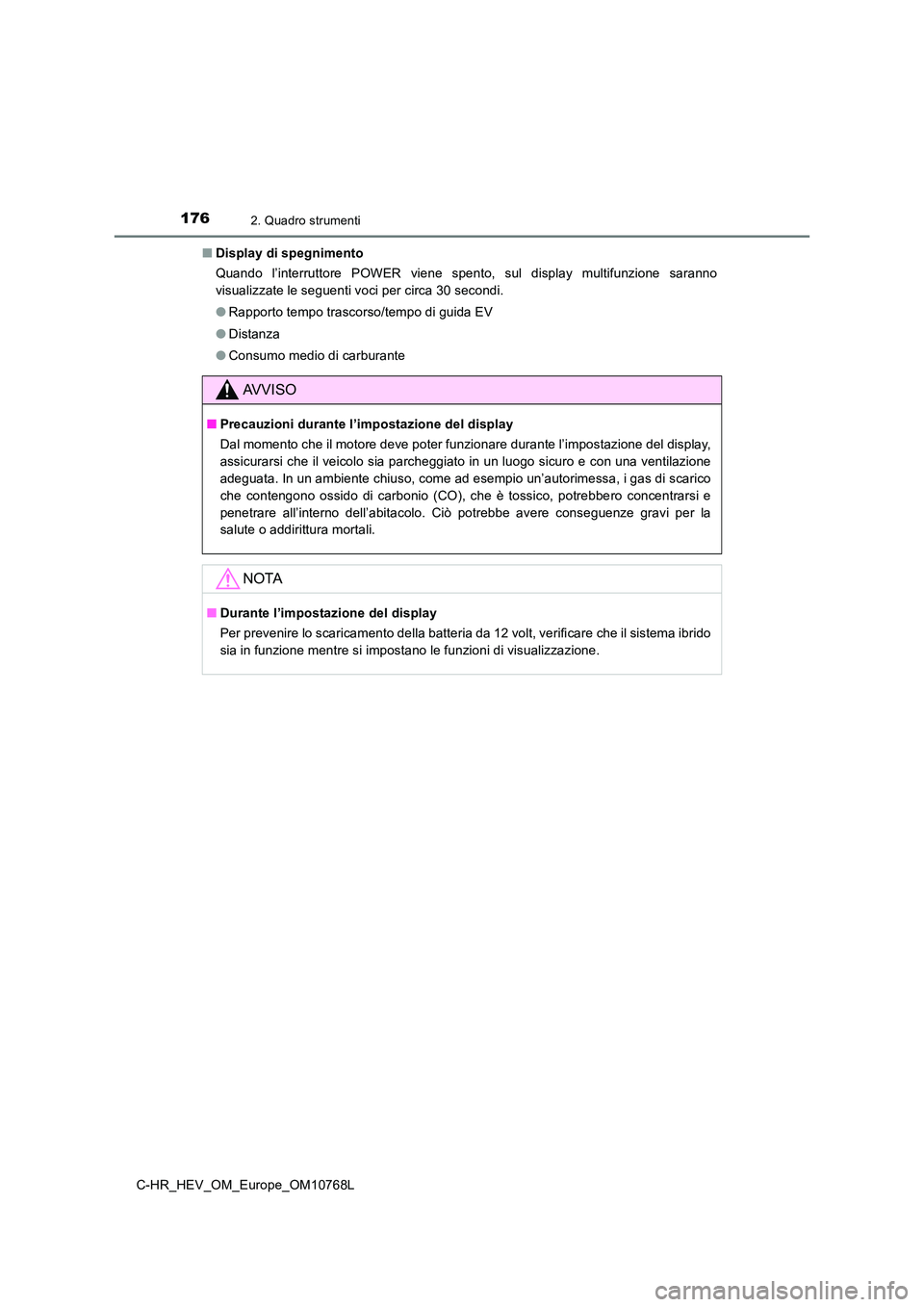

■ Display di spegnimento
Quando l’interruttore POWER viene spento, sul display multifunz ione saranno
visualizzate le seguenti voci per circa 30 secondi.
● Rapporto tempo trascorso/tempo di guida EV
● Distanza
● Consumo medio di carburante
AVVISO
■Precauzioni durante l’impostazione del display
Dal momento che il motore deve poter funzionare durante l’impos tazione del display,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione
adeguata. In un ambiente chiuso, come ad esempio un’autorimessa , i gas di scarico
che contengono ossido di carbonio (CO), che è tossico, potrebbe ro concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseg uenze gravi per la
salute o addirittura mortali.
NOTA
■ Durante l’impostazione del display
Per prevenire lo scaricamento della batteria da 12 volt, verifi care che il sistema ibrido
sia in funzione mentre si impostano le funzioni di visualizzazi one.

177
2
2. Quadro strumenti
Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L

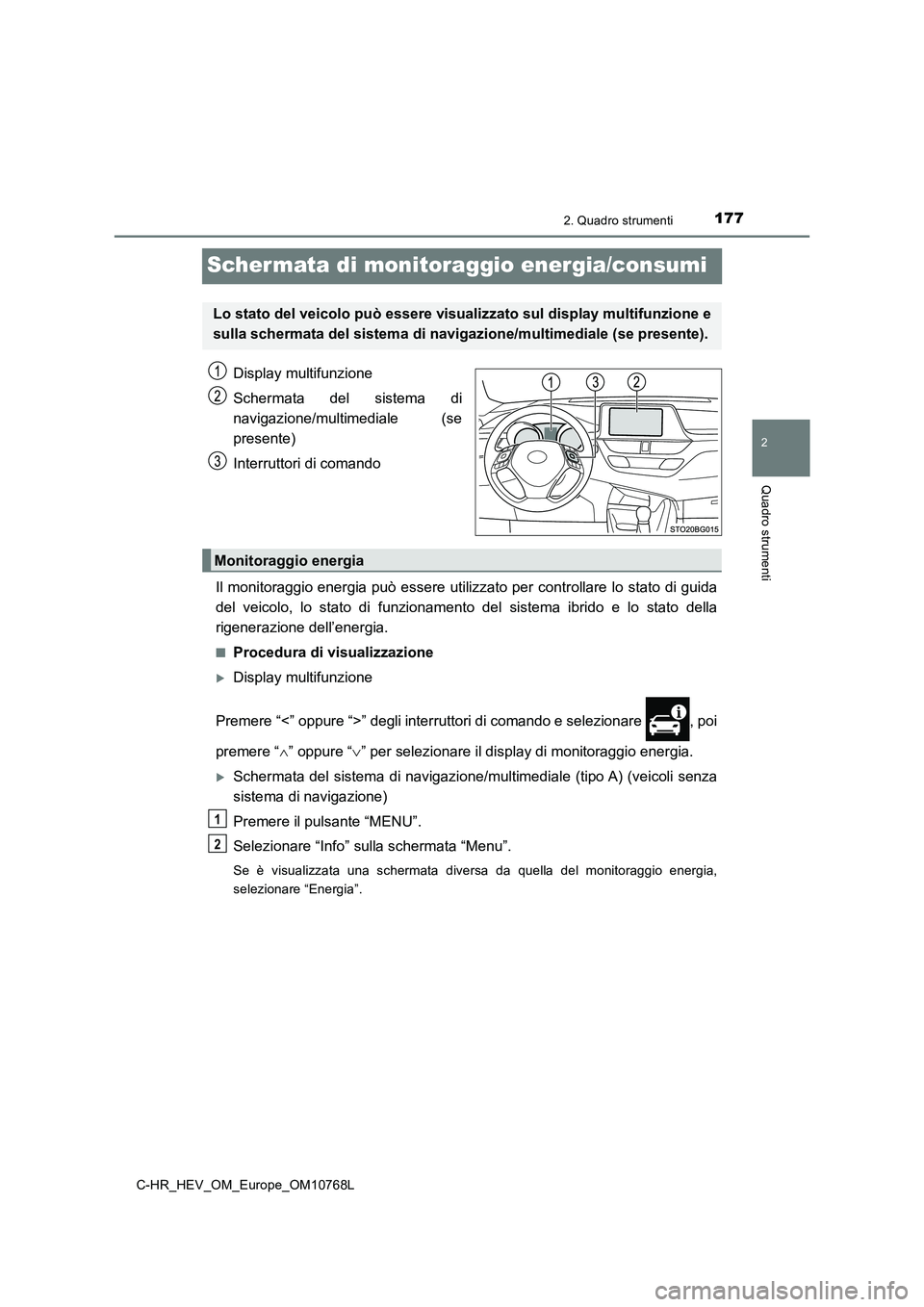

Scher mata di monitoraggio energia/consumi
Display multifunzione
Schermata del sistema di
navigazione/multimediale (se
presente)
Interruttori di comando
Il monitoraggio energia può essere utilizzato per controllare l o stato di guida
del veicolo, lo stato di funzionamento del sistema ibrido e lo stato della
rigenerazione dell’energia.
■Procedura di visualizzazione
Display multifunzione
Premere “<” oppure “>” degli interruttori di comando e selezion are , poi
premere “ ” oppure “” per selezionare il display di monitoraggio energia.
Schermata del sistema di navigazione/multimediale (tipo A) (veicoli senza
sistema di navigazione)
Premere il pulsante “MENU”.
Selezionare “Info” sulla schermata “Menu”.
Se è visualizzata una schermata diversa da quella del monitorag gio energia,
selezionare “Energia”.
Lo stato del veicolo può essere visualizzato sul display multifunzione e
sulla schermata del sistema di n avigazione/multimediale (se presente).
Monitoraggio energia
1
2

1782. Quadro strumenti
C-HR_HEV_OM_Europe_OM10768L
Schermata del sistema di navigazione/multimediale (tipo A) (veicoli con
sistema di navigazione)
Premere il pulsante “MENU”.
Selezionare “Info” sulla schermata “Menu”.
Selezionare “Eco” sulla schermata “Informazioni”.
Se è visualizzata una schermata diversa da quella del monitorag gio energia,
selezionare “Energia”.
Schermata del sistema di navigazione/multimediale (tipo B)
Selezionare sul menu principale.
Selezionare “Flusso di energia”.
■Lettura del display
Le frecce compariranno in base al flusso dell’energia. In assen za di flusso
dell’energia, non comparirà alcuna freccia.
Il colore delle frecce varierà come segue
Verde o blu: Quando la batteria ibrida (batteria di trazione) v iene rigenerata o
caricata.
Giallo: Quando la batteria ibrida (batteria di trazione) è in u so.
Rosso: Quando il motore a benzina è in uso.
Display multifunzione
Motore a benzina
Batteria ibrida (batteria di trazione)
Pneumatici
Sull’immagine sono riportate tutte le frecce a titolo di esempi o. L’aspetto effettivo
varierà a seconda delle condizioni.
1
2
3
1
2
